Описание устройства и конструкции твердомеров и разрывных машин Студента

Александра

сопротивляться вдавливанию, деформированию, внедрению в него других твердых тел. Физические

теории твердого тела не в состоянии описать твердость различных материалов из-за неопределенного многообразия факторов, от которых она зависит. Поэтому понятие "твердость" без указания метода и условий измерения является неопределенным. Говоря о твердости, подразумевают не физическую постоянную, характеризующую материал, а одну из величин, измеренную по одному из методов и зависящую не только от материала, но и от условий и метода измерения. Из всего многообразия методов измерения твердости металлов и сплавов наибольшее распространение получили методы измерения по шкалам Бринелля, Роквелла и  Виккерса.

ТВЕРДОМЕР 5006 ТР-0,2.

Твердомеры

соответствии с методом Бриннеля, изложенным в ГОСТ 9012-59 и по

глубине восстановленного отпечатка.

Дополнительная информация:
Прибор обеспечивает разбраковку изделий по твердости на три группы: "Больше", "Норма", "Меньше" по световой и звуковой сигнализации. Разбраковка выполняется двумя способами: от поверхности испытуемого изделия от поверхности стола. Прибор имеет выход на термопечатающее устройство и на специальное сортирующее устройство. Обеспечивает математическую обработку результатов измерений в серии до девяти испытаний.

Диапазон измерения:
-наконечники со стальными шариками:4 - 450
- при использовании микроскопа, HB 4 - 650
-при использовании электронного блока, HB
-наконечники с шариками из твердого сплава: 4 - 650
- при использовании микроскопа, HBW
- при использовании электронного блока, HBW 95 -650

Твердомеры

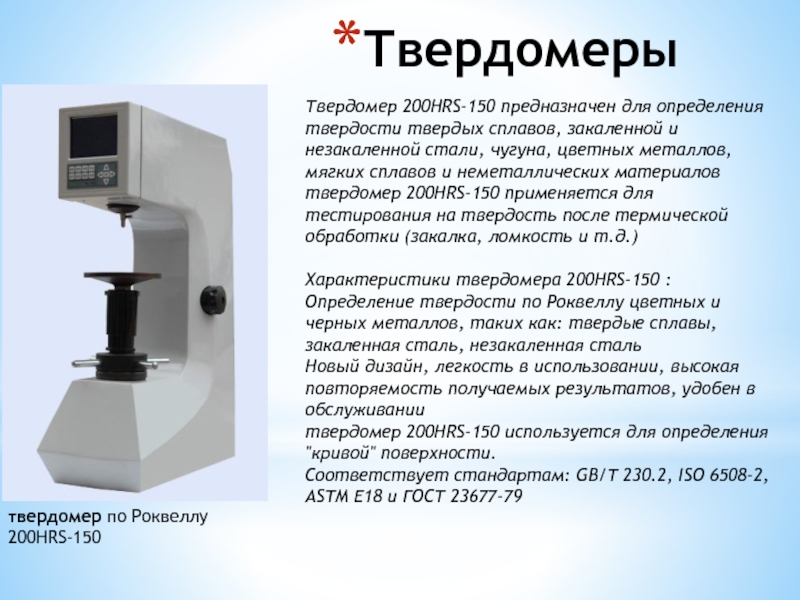

закаленной и незакаленной стали, чугуна, цветных металлов, мягких сплавов и

неметаллических материалов твердомер 200HRS-150 применяется для тестирования на твердость после термической обработки (закалка, ломкость и т.д.) Характеристики твердомера 200HRS-150 :Определение твердости по Роквеллу цветных и черных металлов, таких как: твердые сплавы, закаленная сталь, незакаленная сталь
Новый дизайн, легкость в использовании, высокая повторяемость получаемых результатов, удобен в обслуживании
твердомер 200HRS-150 используется для определения "кривой" поверхности.
Соответствует стандартам: GB/T 230.2, ISO 6508-2, ASTM E18 и ГОСТ 23677-79

Твердомеры

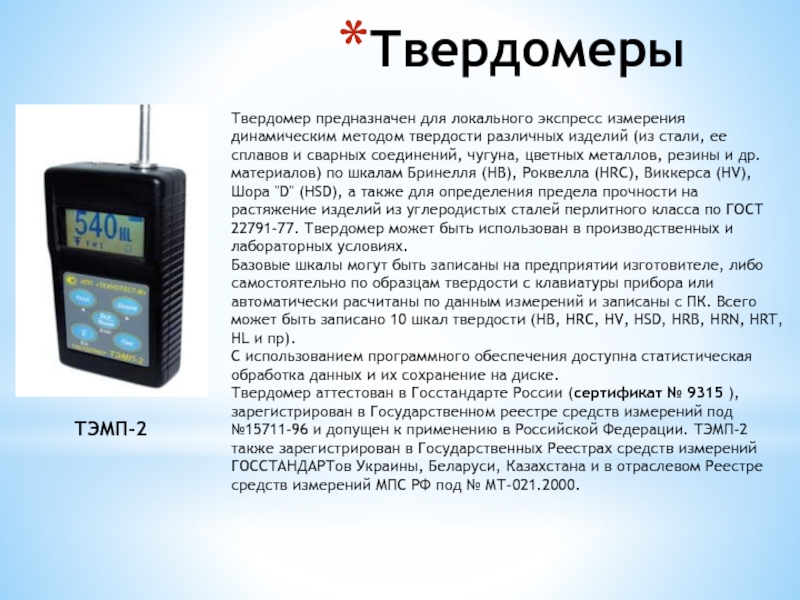

изделий (из стали, ее сплавов и сварных соединений, чугуна, цветных

металлов, резины и др. материалов) по шкалам Бринелля (НВ), Роквелла (HRC), Виккерса (HV), Шора "D" (HSD), а также для определения предела прочности на растяжение изделий из углеродистых сталей перлитного класса по ГОСТ 22791-77. Твердомер может быть использован в производственных и лабораторных условиях. Базовые шкалы могут быть записаны на предприятии изготовителе, либо самостоятельно по образцам твердости с клавиатуры прибора или автоматически расчитаны по данным измерений и записаны с ПК. Всего может быть записано 10 шкал твердости (HB, HRC, HV, HSD, HRB, HRN, HRT, HL и пр).  С использованием программного обеспечения доступна статистическая обработка данных и их сохранение на диске.  Твердомер аттестован в Госстандарте России (сертификат № 9315 ), зарегистрирован в Государственном реестре средств измерений под №15711-96 и допущен к применению в Российской Федерации. ТЭМП-2 также зарегистрирован в Государственных Реестрах средств измерений ГОССТАНДАРТов Украины, Беларуси, Казахстана и в отраслевом Реестре средств измерений МПС РФ под № МТ-021.2000.

ТЭМП-2

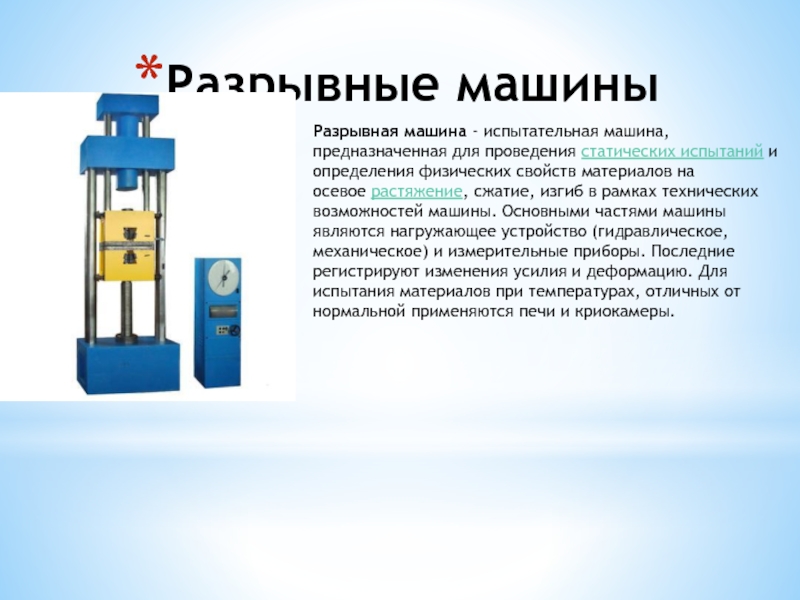

физических свойств материалов на осевое растяжение, сжатие, изгиб в рамках технических

возможностей машины. Основными частями машины являются нагружающее устройство (гидравлическое, механическое) и измерительные приборы. Последние регистрируют изменения усилия и деформацию. Для испытания материалов при температурах, отличных от нормальной применяются печи и криокамеры.

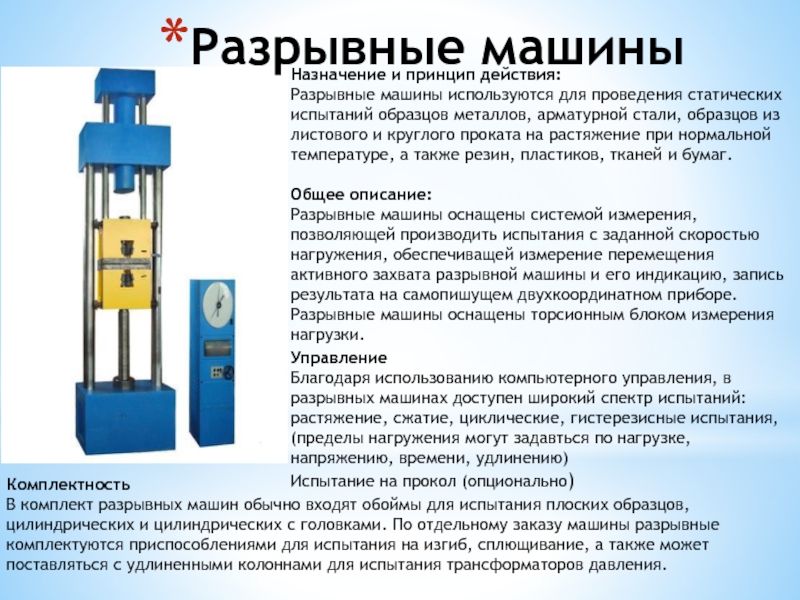

образцов металлов, арматурной стали, образцов из листового и круглого проката

на растяжение при нормальной температуре, а также резин, пластиков, тканей и бумаг.

Общее описание:  Разрывные машины оснащены системой измерения, позволяющей производить испытания с заданной скоростью нагружения, обеспечиващей измерение перемещения активного захвата разрывной машины и его индикацию, запись результата на самопишущем двухкоординатном приборе. Разрывные машины оснащены торсионным блоком измерения нагрузки.

Управление Благодаря использованию компьютерного управления, в разрывных машинах доступен широкий спектр испытаний: растяжение, сжатие, циклические, гистерезисные испытания, (пределы нагружения могут задавться по нагрузке, напряжению, времени, удлинению)  Испытание на прокол (опционально)

Комплектность В комплект разрывных машин обычно входят обоймы для испытания плоских образцов, цилиндрических и цилиндрических с головками. По отдельному заказу машины разрывные комплектуются приспособлениями для испытания на изгиб, сплющивание, а также может поставляться с удлиненными колоннами для испытания трансформаторов давления.

Разрывные машины

применяются на предприятиях, где требуется высокая мощность и эксплуатационная надежность

гидравлических испытательных машин, а также простота и удобство при работе на них.
Также как и испытательные машины WAW, испытательные машины серии WEW могут использоваться на металлургических заводах, где требуется постоянный контроль качества выпускаемого металлопроката, на машиностроительных преприятиях для контроля качества материалов поступающих на склад, а также для исследования механических свойств при разрушении ответственного элемента или всей конструкции в целом, на предприятиях спеализирующихся на изготовлении автомобильных комплектующих для контроля за качеством и ресурсом деталей,  в научно-исследовательских институтах, занимающихся исследованиями металлов, сталей и сплавов, для исследования свойств опытных экспериментальных партий образцов из разработанных сплавов, а также в технических ВУЗах и техникумах для проведения лабораторных работ, например, по курсу сопротивления материалов.

Разрывные машины

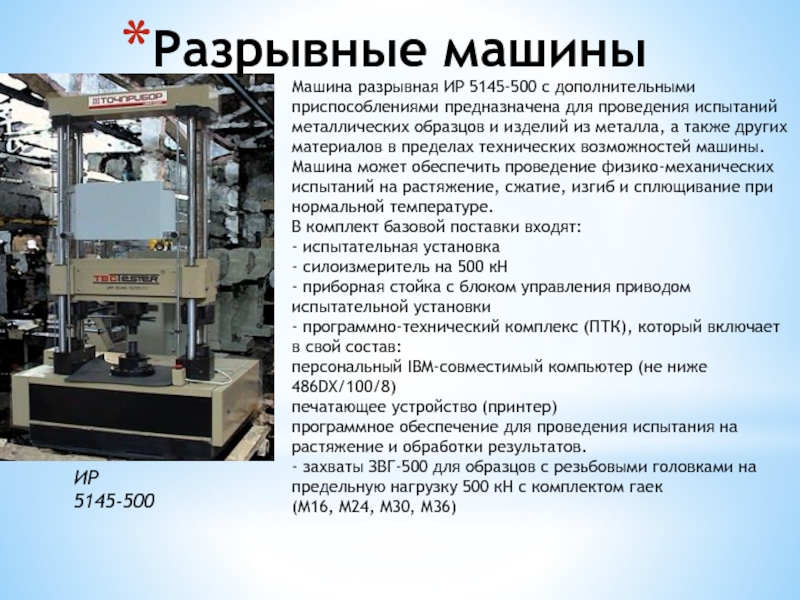

проведения испытаний металлических образцов и изделий из металла, а также

других материалов в пределах технических возможностей машины. Машина может обеспечить проведение физико-механических испытаний на растяжение, сжатие, изгиб и сплющивание при нормальной температуре. В комплект базовой поставки входят: - испытательная установка - силоизмеритель на 500 кН - приборная стойка с блоком управления приводом испытательной установки - программно-технический комплекс (ПТК), который включает в свой состав: персональный IBM-совместимый компьютер (не ниже 486DX/100/8) печатающее устройство (принтер) программное обеспечение для проведения испытания на растяжение и обработки результатов. - захваты ЗВГ-500 для образцов с резьбовыми головками на предельную нагрузку 500 кН с комплектом гаек (М16, М24, М30, М36)

Разрывные машины

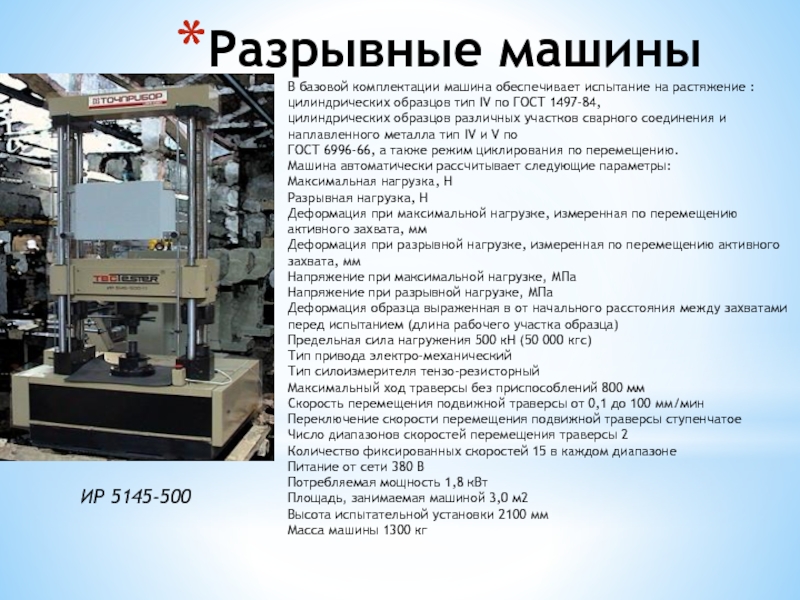

тип IV по ГОСТ 1497-84, цилиндрических образцов различных участков сварного соединения

и наплавленного металла тип IV и V по ГОСТ 6996-66, а также режим циклирования по перемещению. Машина автоматически рассчитывает следующие параметры: Максимальная нагрузка, Н Разрывная нагрузка, Н Деформация при максимальной нагрузке, измеренная по перемещению активного захвата, мм Деформация при разрывной нагрузке, измеренная по перемещению активного захвата, мм Напряжение при максимальной нагрузке, МПа Напряжение при разрывной нагрузке, МПа Деформация образца выраженная в от начального расстояния между захватами перед испытанием (длина рабочего участка образца) Предельная сила нагружения 500 кН (50 000 кгс) Тип привода электро-механический Тип силоизмерителя тензо-резисторный Максимальный ход траверсы без приспособлений 800 мм Скорость перемещения подвижной траверсы от 0,1 до 100 мм/мин Переключение скорости перемещения подвижной траверсы ступенчатое Число диапазонов скоростей перемещения траверсы 2 Количество фиксированных скоростей 15 в каждом диапазоне Питание от сети 380 В Потребляемая мощность 1,8 кВт Площадь, занимаемая машиной 3,0 м2 Высота испытательной установки 2100 мм Масса машины 1300 кг

ИР 5145-500

Разрывные машины
