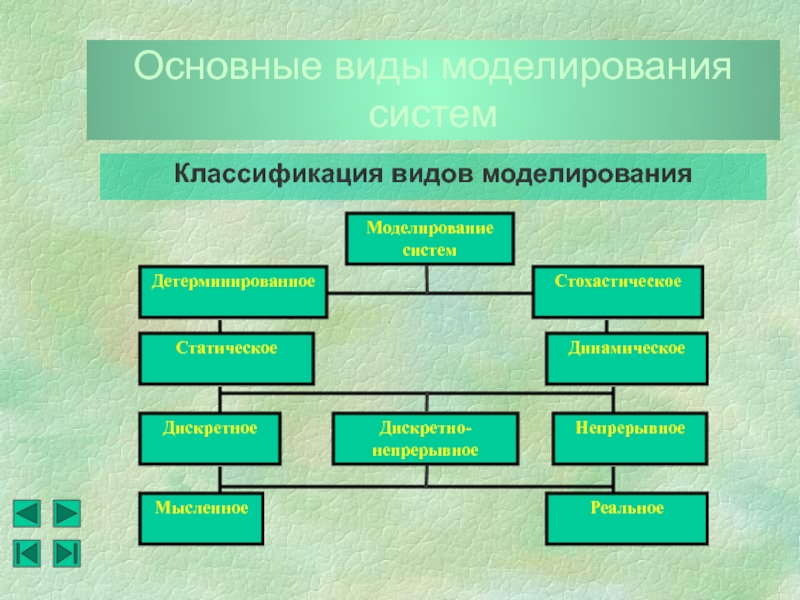

Слайд 2Основные виды моделирования систем
Моделирование систем
Детерминированное
Стохастическое
Статическое
Динамическое
Дискретное
Дискретно-непрерывное
Непрерывное
Мысленное
Реальное
Классификация видов моделирования
Слайд 3

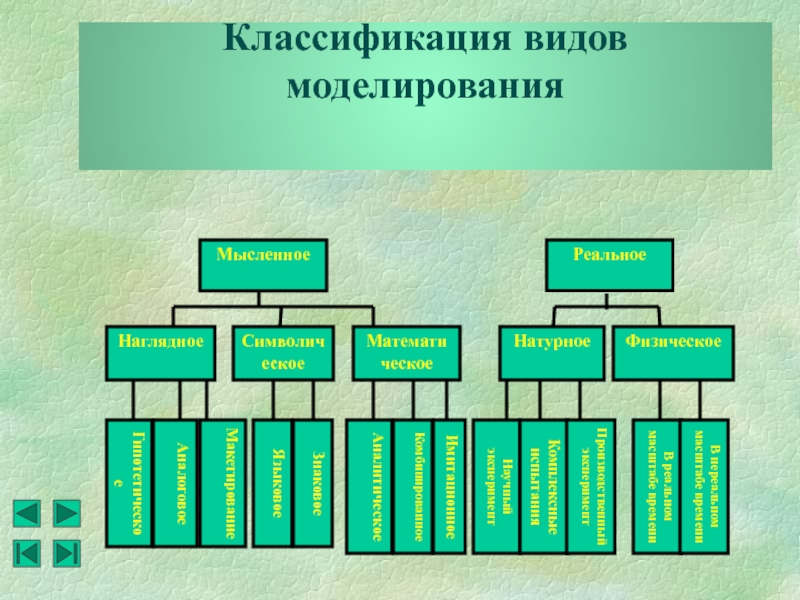

Классификация видов моделирования
Мысленное
Реальное
Наглядное
Символическое
Математическое
Гипотетическое
Аналоговое
Макетирование
Языковое
Знаковое
Аналитическое
Комбинированное
Имитационное
Натурное
Физическое
Научный эксперимент
Комплексные
испытания
Производственный
эксперимент
В реальном масштабе времени
В нереальном масштабе времени
Слайд 4Математическое моделирование
процесс установления соответствия
данному реальному объекту некоторого
математического
объекта, называемого
математической моделью,
и исследование этой модели,
позволяющее получать характеристики
рассматриваемого реального объекта

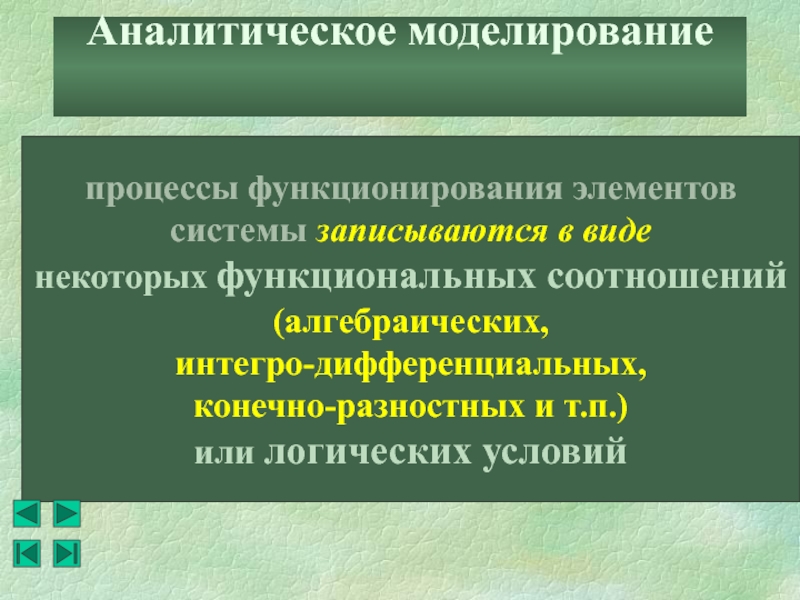

Слайд 5Аналитическое моделирование
процессы функционирования элементов
системы записываются в виде
некоторых функциональных
соотношений
(алгебраических,
интегро-дифференциальных,
конечно-разностных и т.п.)
или логических условий

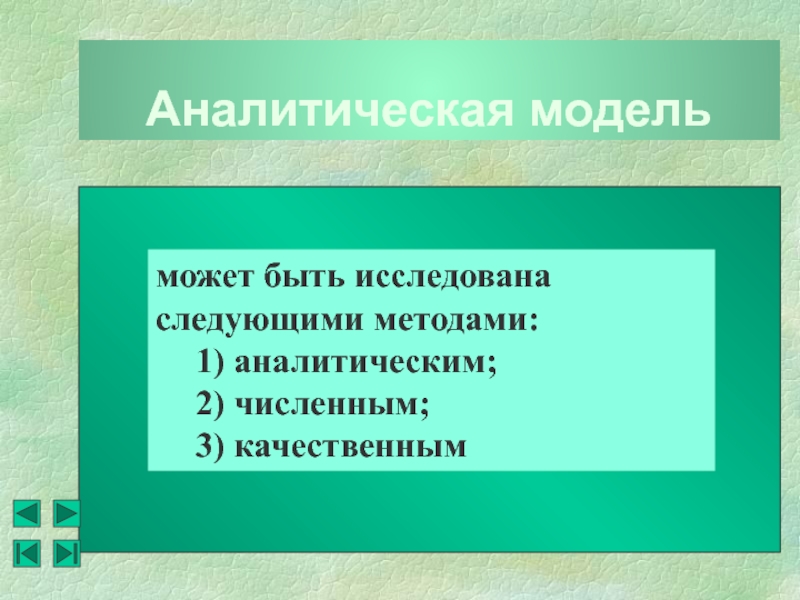

Слайд 6Аналитическая модель
может быть исследована следующими методами:
1) аналитическим;
2) численным;
3) качественным

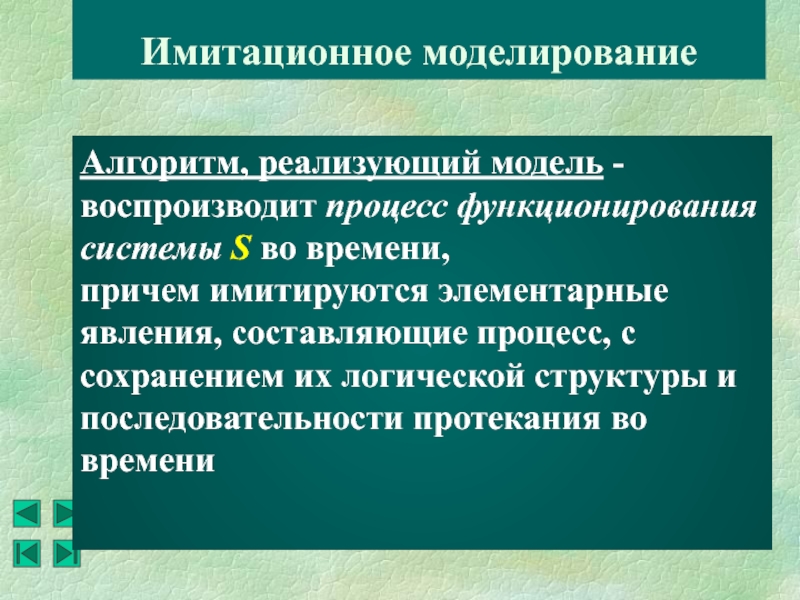

Слайд 7Имитационное моделирование
Алгоритм, реализующий модель - воспроизводит процесс функционирования системы
S во времени,
причем имитируются элементарные явления, составляющие процесс, с
сохранением их логической структуры и последовательности протекания во времени

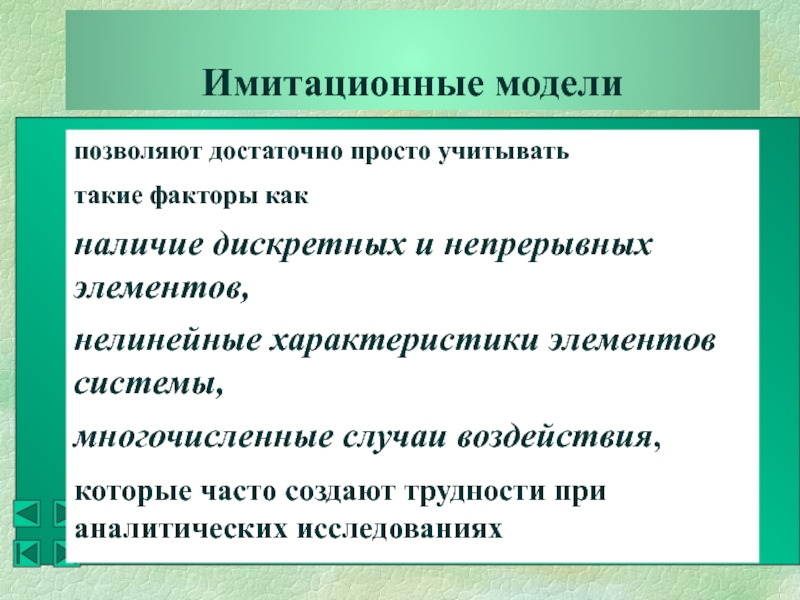

Слайд 8Имитационные модели
позволяют достаточно просто учитывать
такие факторы как
наличие
дискретных и непрерывных элементов,
нелинейные характеристики элементов системы,
многочисленные случаи
воздействия,
которые часто создают трудности при аналитических исследованиях

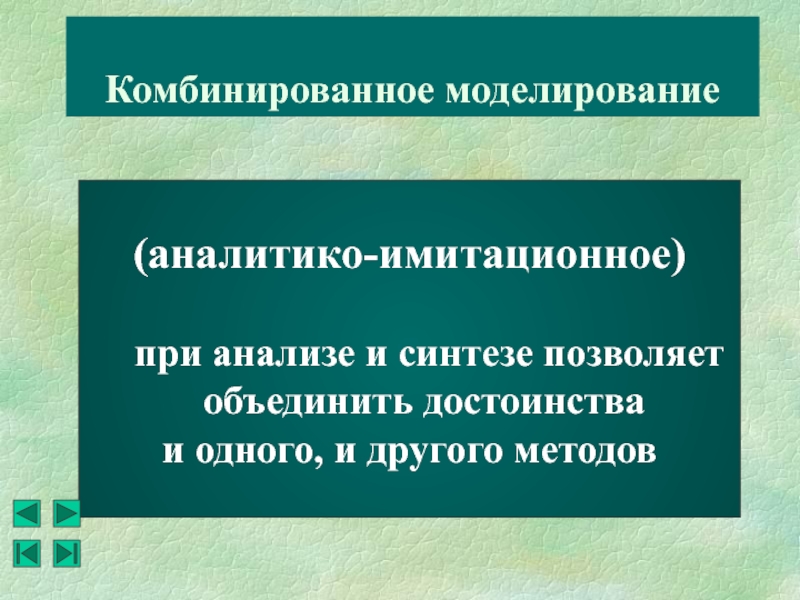

Слайд 9Комбинированное моделирование
(аналитико-имитационное)
при анализе и синтезе позволяет
объединить достоинства
и одного, и другого методов
Слайд 10Ситуационное управление
Объект управления
Классификатор
Имитатор
База данных
Текущая ситуация
Анализатор
Управляющее воздействие
Решатель
Структура системы ситуационного управления

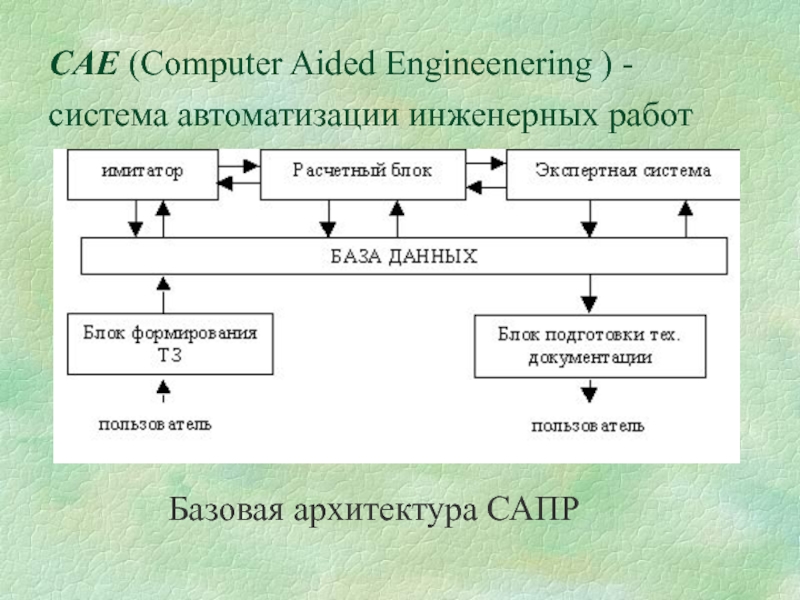

Слайд 11CAE (Computer Aided Engineenering ) - система автоматизации инженерных работ
Базовая архитектура САПР

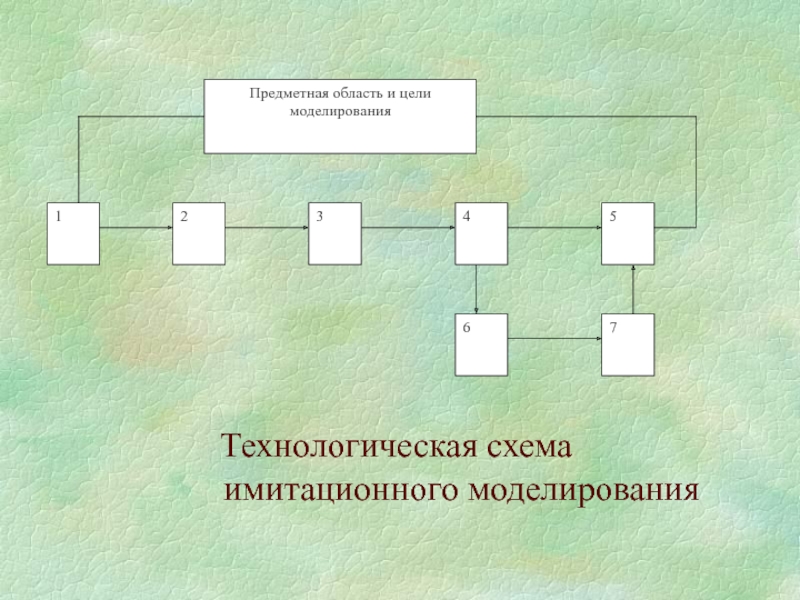

Слайд 12 Технологическая схема имитационного моделирования
Слайд 13Технологическая схема системного моделирования:
1 - теоретические исследования;
2 - методы
структурного и поведенческого анализа моделей;
3 - аналитическое исследование моделей;
4 - построение математической модели;
5 - разработка моделирующего алгоритма;
6 - построение машинной модели; 7 - имитационное исследование; 8 - отображение результатов
Слайд 14Контрольные вопросы
Определение системы
Понятие модели
Виды моделирования: стохастическое
динамическое
математическое
аналитическое
имитационное
комбинированное
