Память 2

Содержание

Оптика. Перфокарты и перфоленты.Punched СardPunched Tape

Слайды и текст этой презентации

Слайд 1Память 2


Memory 2
24

Память 2Memory 224

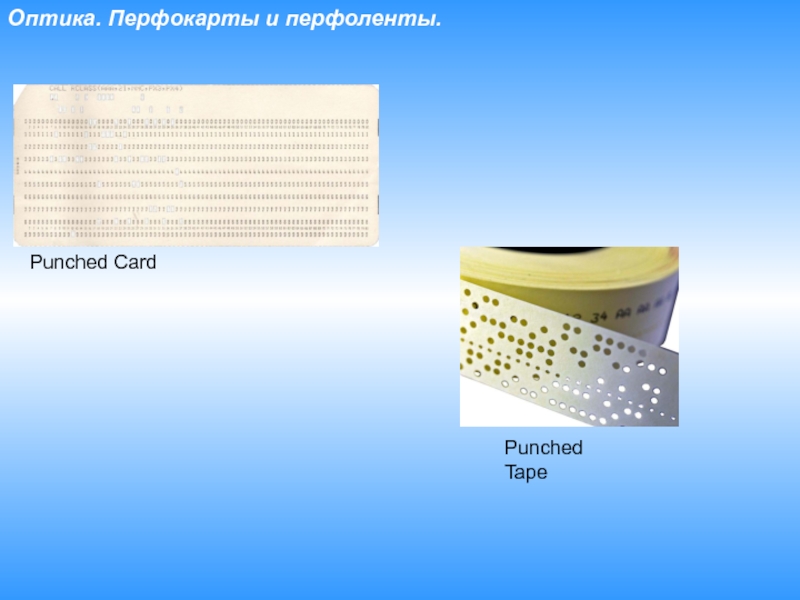

Слайд 2Оптика. Перфокарты и перфоленты.
Punched Сard
Punched Tape

Оптика. Перфокарты и перфоленты.Punched СardPunched Tape

Слайд 3Оптика. Штрихкоды.
QR-код
Знаков (цифр и букв) 4296
Barcode
Universal Product Code (UPC)
Опорные линии
7

bit (всегда две полоски)
Кодирование (1 – черное)

Оптика. Штрихкоды.QR-кодЗнаков (цифр и букв) 4296BarcodeUniversal Product Code (UPC)Опорные линии7 bit (всегда две полоски)Кодирование (1 – черное)

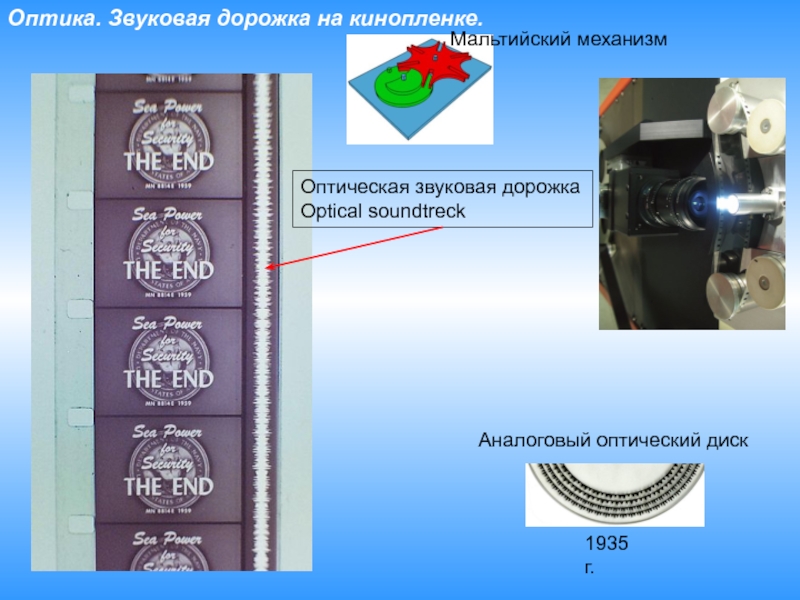

Слайд 4Оптика. Звуковая дорожка на кинопленке.
Оптическая звуковая дорожка
Optical soundtreck
Мальтийский механизм
Аналоговый оптический

диск
1935 г.

Оптика. Звуковая дорожка на кинопленке.Оптическая звуковая дорожкаOptical soundtreckМальтийский механизмАналоговый оптический диск1935 г.

Слайд 5Оптические диски.
Система Laser Videodisk
Аналоговый лазерный оптический диск
1971 г.

Оптические диски.Система Laser VideodiskАналоговый лазерный оптический диск1971 г.

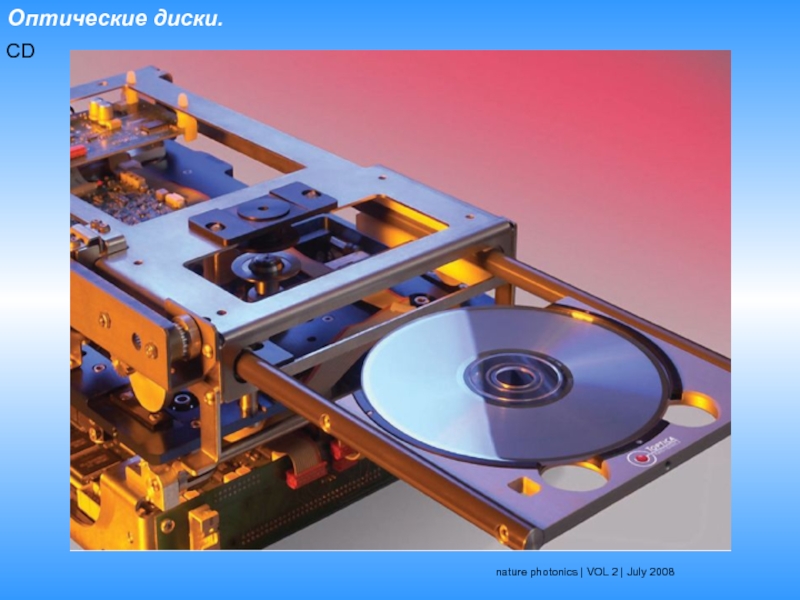

Слайд 6Оптические диски.
CD
nature photonics | VOL 2 | July 2008

Оптические диски.CDnature photonics | VOL 2 | July 2008

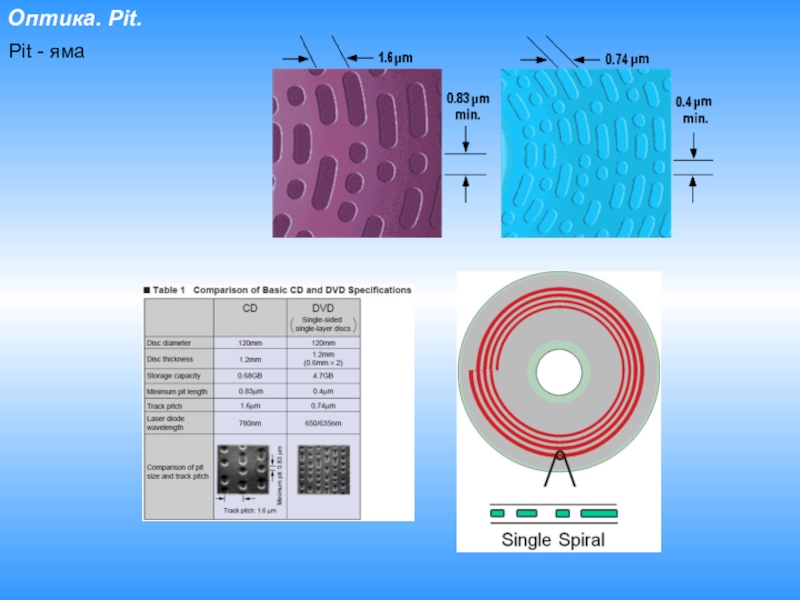

Слайд 7Оптика. Pit.
Pit - яма

Оптика. Pit.Pit - яма

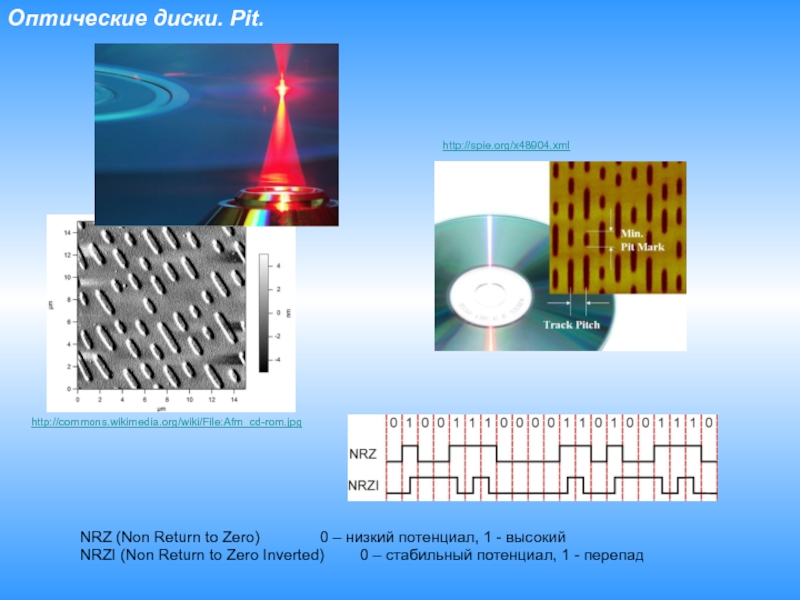

Слайд 8Оптические диски. Pit.
NRZ (Non Return to Zero) 0 – низкий потенциал,

1 - высокий
NRZI (Non Return to Zero Inverted) 0 – стабильный

потенциал, 1 - перепад

http://spie.org/x48904.xml

http://commons.wikimedia.org/wiki/File:Afm_cd-rom.jpg

Оптические диски. Pit.NRZ (Non Return to Zero)		0 – низкий потенциал, 1 - высокийNRZI (Non Return to Zero

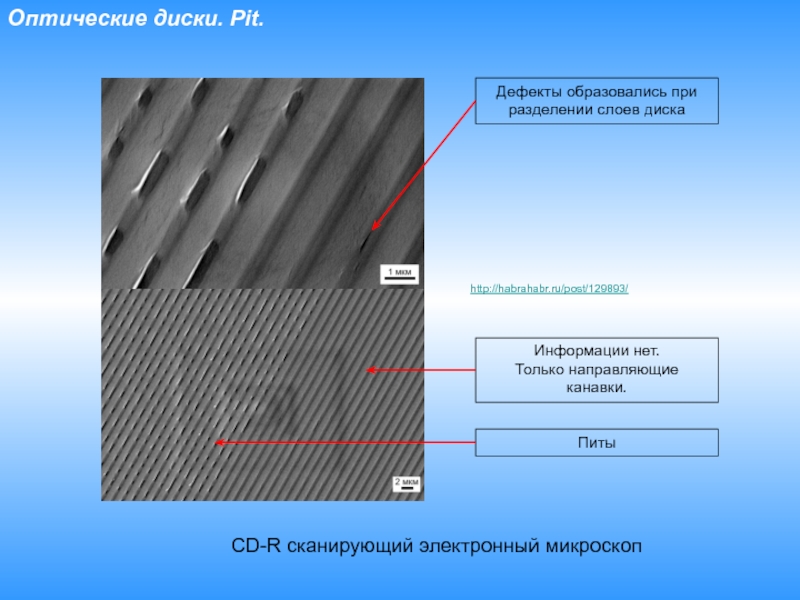

Слайд 9Оптические диски. Pit.
CD-R сканирующий электронный микроскоп
http://habrahabr.ru/post/129893/
Дефекты образовались при разделении

слоев диска
Информации нет.
Только направляющие канавки.
Питы

Оптические диски. Pit.CD-R сканирующий электронный микроскопhttp://habrahabr.ru/post/129893/ Дефекты образовались при разделении слоев дискаИнформации нет.Только направляющие канавки.Питы

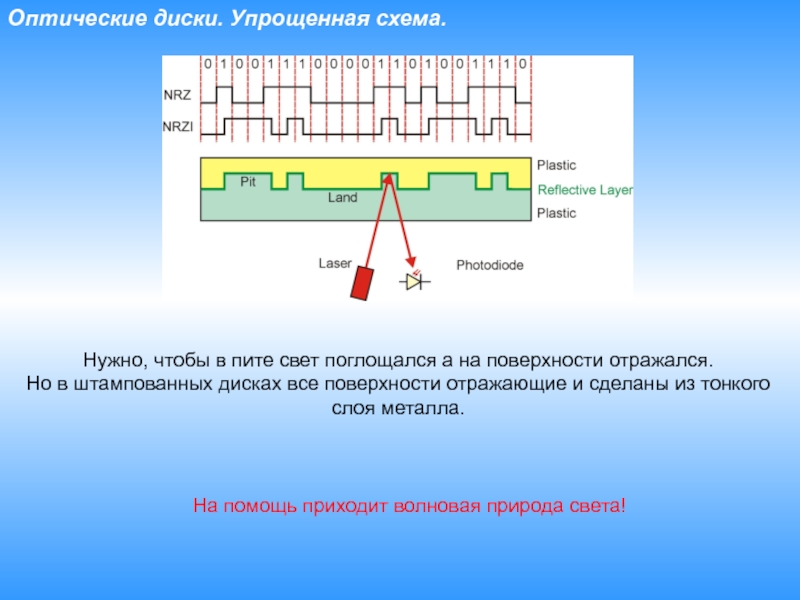

Слайд 10Оптические диски. Упрощенная схема.
Нужно, чтобы в пите свет поглощался а

на поверхности отражался.
Но в штампованных дисках все поверхности отражающие и

сделаны из тонкого слоя металла.

На помощь приходит волновая природа света!

Оптические диски. Упрощенная схема.Нужно, чтобы в пите свет поглощался а на поверхности отражался.Но в штампованных дисках все

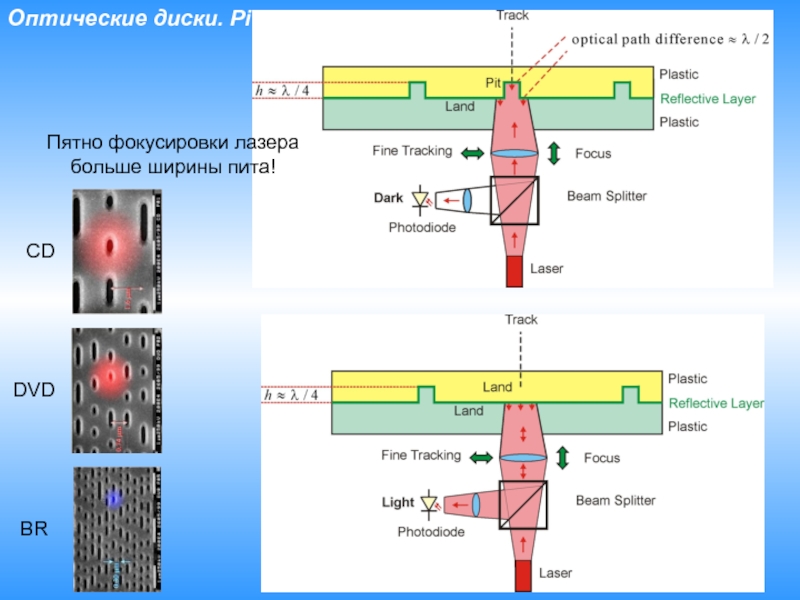

Слайд 11Оптические диски. Pit.
Пятно фокусировки лазера больше ширины пита!
CD
DVD
BR

Оптические диски. Pit.Пятно фокусировки лазера больше ширины пита!CDDVDBR

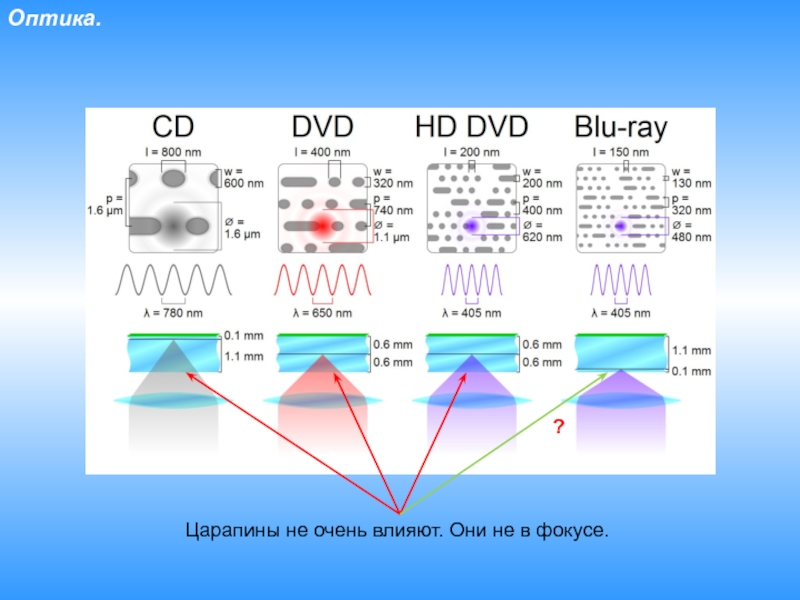

Слайд 12Оптика.
Царапины не очень влияют. Они не в фокусе.
?

Оптика.Царапины не очень влияют. Они не в фокусе.?

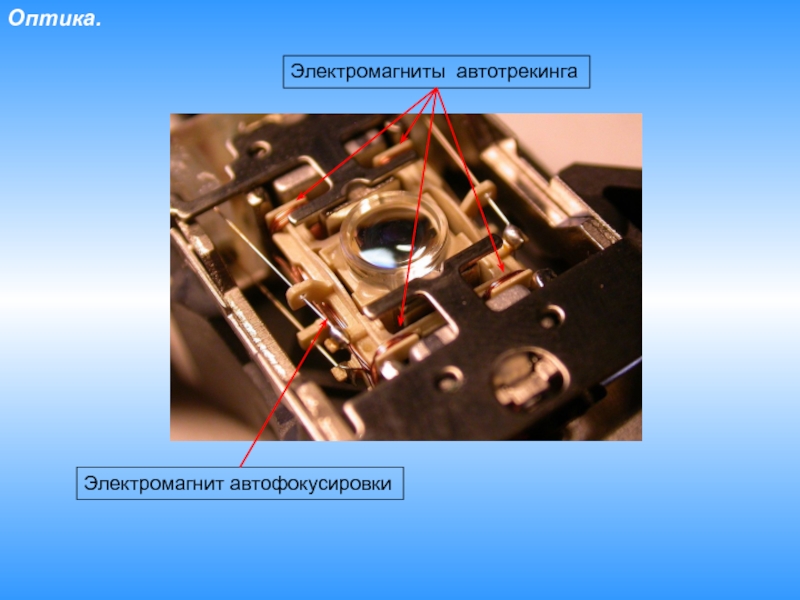

Слайд 13Оптика.
Электромагнит автофокусировки
Электромагниты автотрекинга

Оптика.Электромагнит автофокусировкиЭлектромагниты автотрекинга

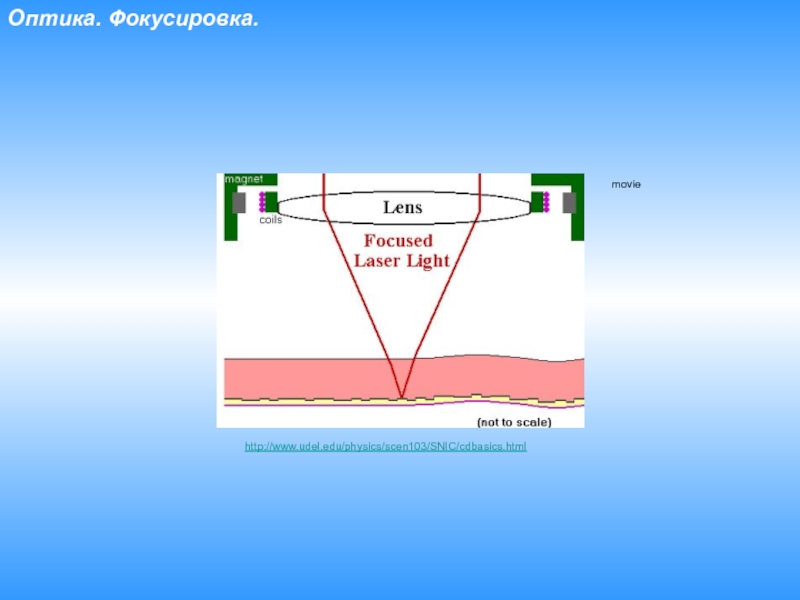

Слайд 14Оптика. Фокусировка.
http://www.udel.edu/physics/scen103/SNIC/cdbasics.html
movie

Оптика. Фокусировка.http://www.udel.edu/physics/scen103/SNIC/cdbasics.html movie

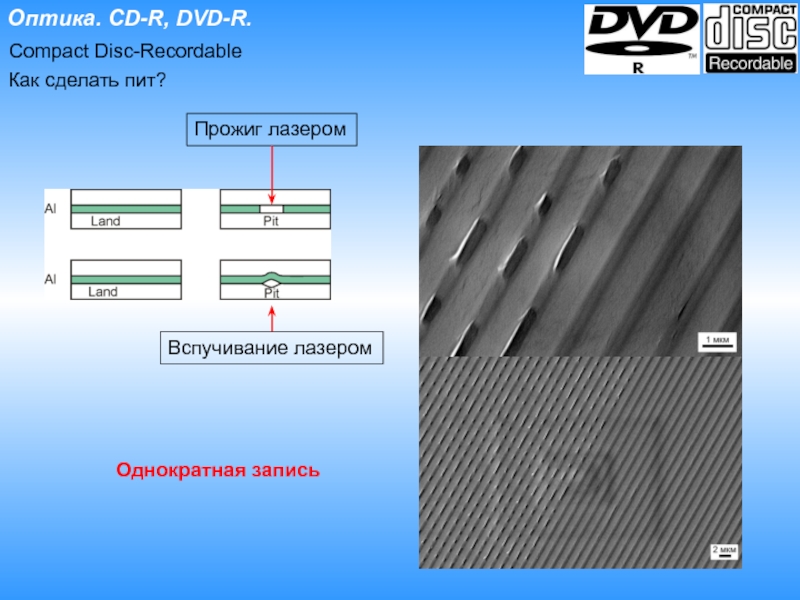

Слайд 15Оптика. CD-R, DVD-R.
Как сделать пит?
Compact Disc-Recordable
Прожиг лазером
Вспучивание лазером
Однократная запись

Оптика. CD-R, DVD-R.Как сделать пит?Compact Disc-RecordableПрожиг лазеромВспучивание лазеромОднократная запись

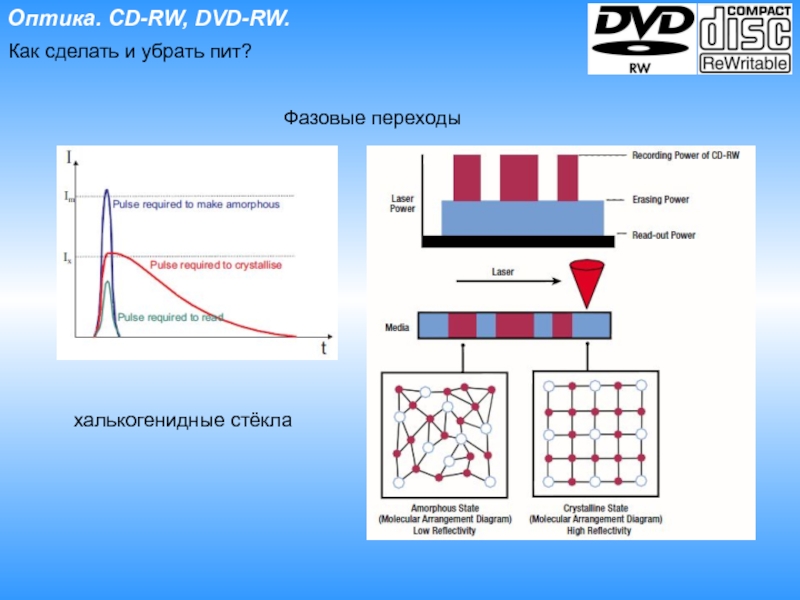

Слайд 16Оптика. CD-RW, DVD-RW.
Как сделать и убрать пит?
Фазовые переходы
халькогенидные стёкла

Оптика. CD-RW, DVD-RW.Как сделать и убрать пит?Фазовые переходыхалькогенидные стёкла

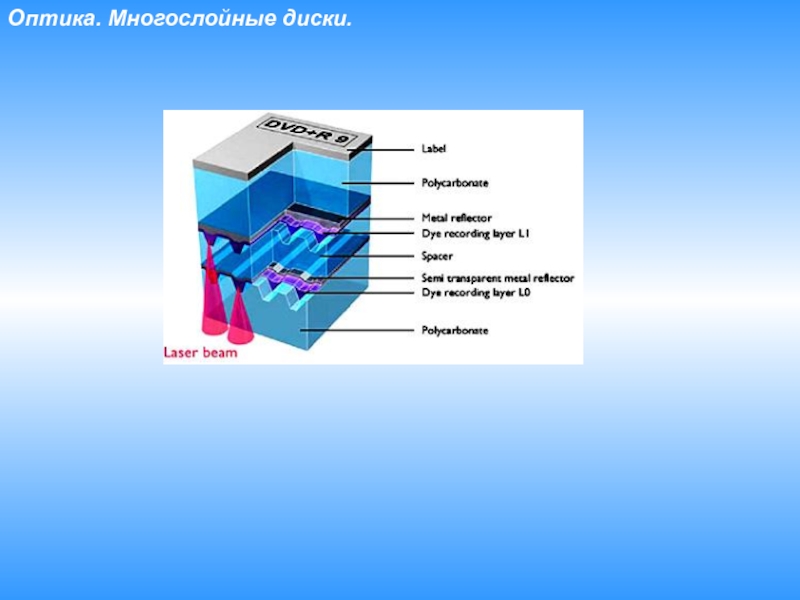

Слайд 17Оптика. Многослойные диски.

Оптика. Многослойные диски.

Слайд 18Сопротивление.
Нижние проводники
Верхние проводники
Ячейки памяти

0 → R1
1 → R2
Row
Column
Array

Сопротивление. Нижние проводникиВерхние проводникиЯчейки памяти0 → R11 → R2RowColumnArray

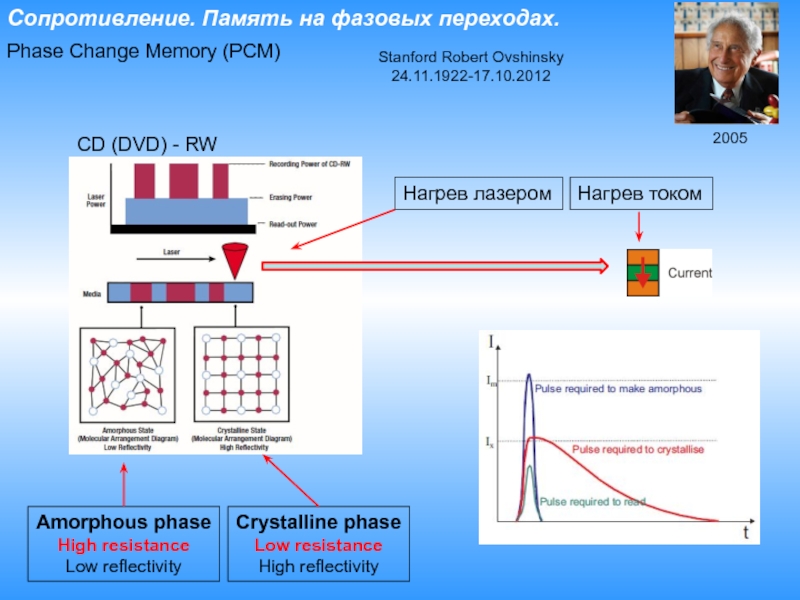

Слайд 19Сопротивление. Память на фазовых переходах.
CD (DVD) - RW
Crystalline phase
Low resistance
High

reflectivity
Amorphous phase
High resistance
Low reflectivity

Нагрев током
Нагрев лазером
Phase Change Memory (PCM)
Stanford Robert

Ovshinsky
24.11.1922-17.10.2012

2005

Сопротивление. Память на фазовых переходах.CD (DVD) - RWCrystalline phaseLow resistanceHigh reflectivityAmorphous phaseHigh resistanceLow reflectivityНагрев токомНагрев лазеромPhase Change

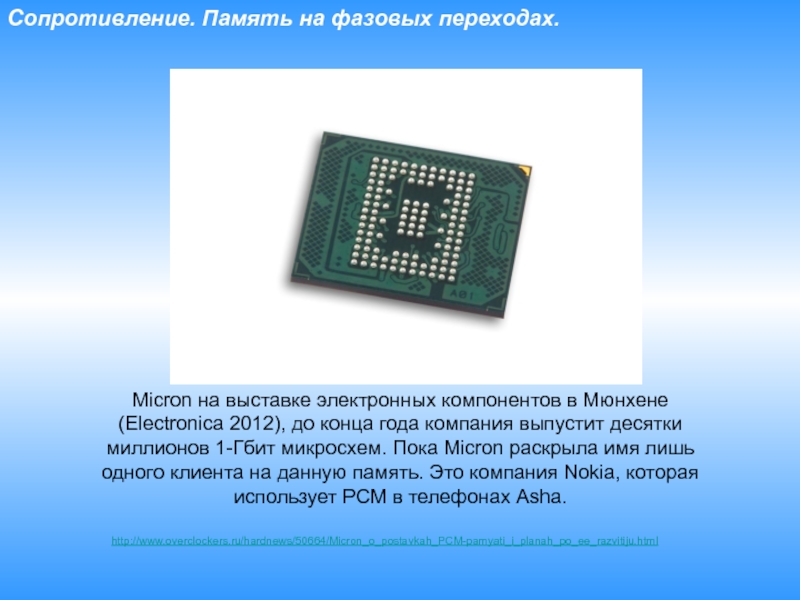

Слайд 20Сопротивление. Память на фазовых переходах.
Micron на выставке электронных компонентов в

Мюнхене (Electronica 2012), до конца года компания выпустит десятки миллионов

1-Гбит микросхем. Пока Micron раскрыла имя лишь одного клиента на данную память. Это компания Nokia, которая использует PCM в телефонах Asha.

http://www.overclockers.ru/hardnews/50664/Micron_o_postavkah_PCM-pamyati_i_planah_po_ee_razvitiju.html

Сопротивление. Память на фазовых переходах.Micron на выставке электронных компонентов в Мюнхене (Electronica 2012), до конца года компания

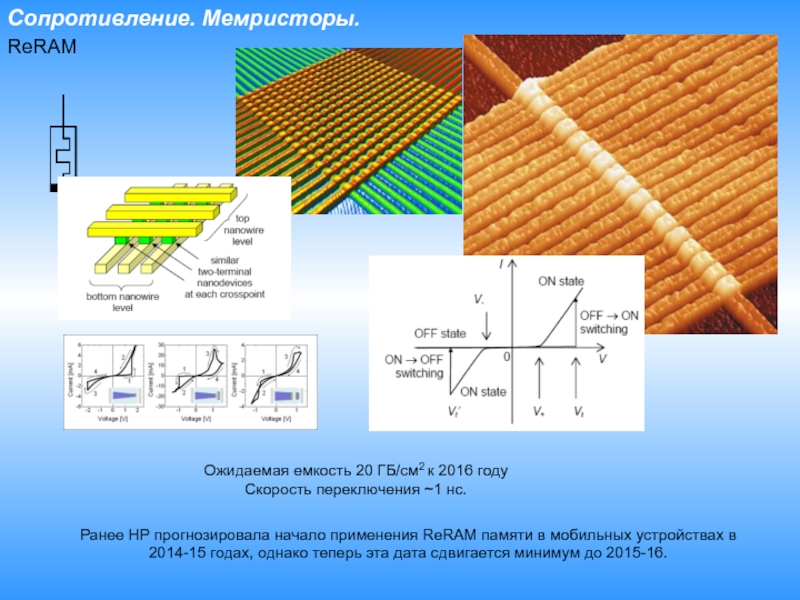

Слайд 21Сопротивление. Мемристоры.
Ожидаемая емкость 20 ГБ/см2 к 2016 году
Скорость переключения ~1

нс.
ReRAM
Ранее HP прогнозировала начало применения ReRAM памяти в мобильных устройствах

в 2014-15 годах, однако теперь эта дата сдвигается минимум до 2015-16.
Сопротивление. Мемристоры.Ожидаемая емкость 20 ГБ/см2 к 2016 годуСкорость переключения ~1 нс.ReRAMРанее HP прогнозировала начало применения ReRAM памяти
