Слайд 1Тема 5 «Средства перекачки горючего и масел».
Занятие 4 «Перекачивающие станции

горючего».

Тема 5 «Средства перекачки горючего и масел».Занятие 4 «Перекачивающие станции горючего».

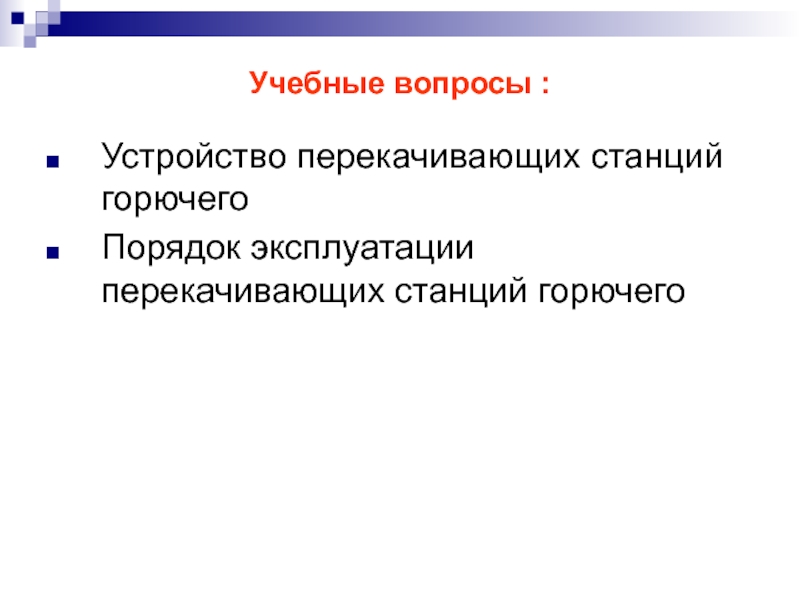

Слайд 2Учебные вопросы :
Устройство перекачивающих станций горючего
Порядок эксплуатации перекачивающих станций горючего

Учебные вопросы :Устройство перекачивающих станций горючегоПорядок эксплуатации перекачивающих станций горючего

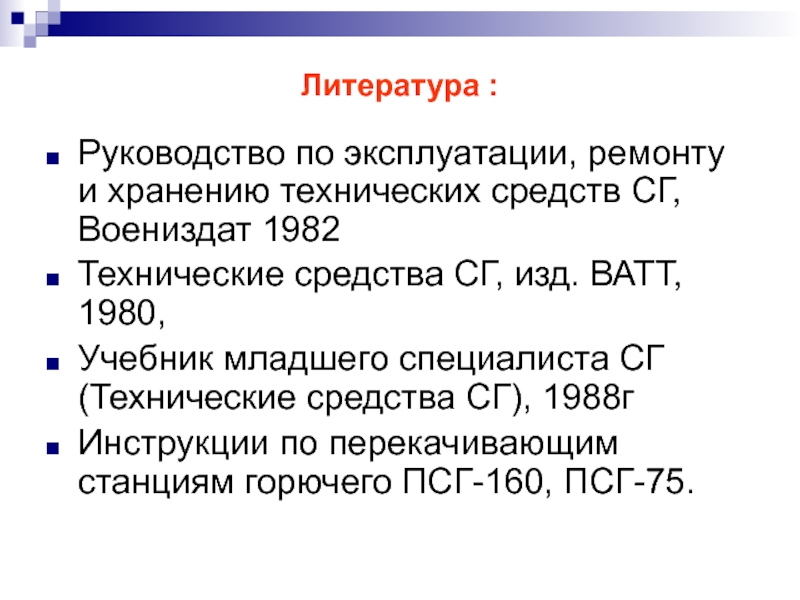

Слайд 3Литература :
Руководство по эксплуатации, ремонту и хранению технических средств СГ,

Воениздат 1982
Технические средства СГ, изд. ВАТТ, 1980,
Учебник младшего специалиста СГ

(Технические средства СГ), 1988г
Инструкции по перекачивающим станциям горючего ПСГ-160, ПСГ-75.
Литература :Руководство по эксплуатации, ремонту и хранению технических средств СГ, Воениздат 1982Технические средства СГ, изд. ВАТТ, 1980,Учебник

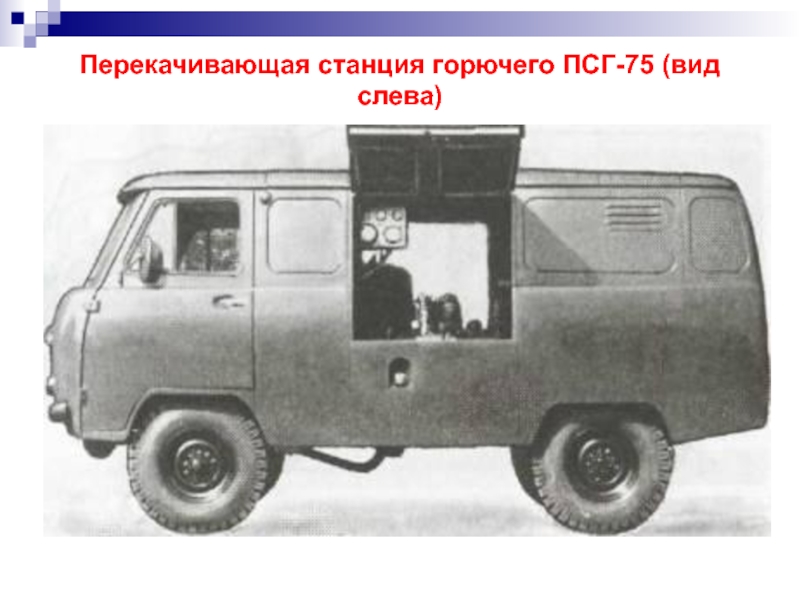

Слайд 4Перекачивающая станция горючего ПСГ-75 (вид слева)

Перекачивающая станция горючего ПСГ-75 (вид слева)

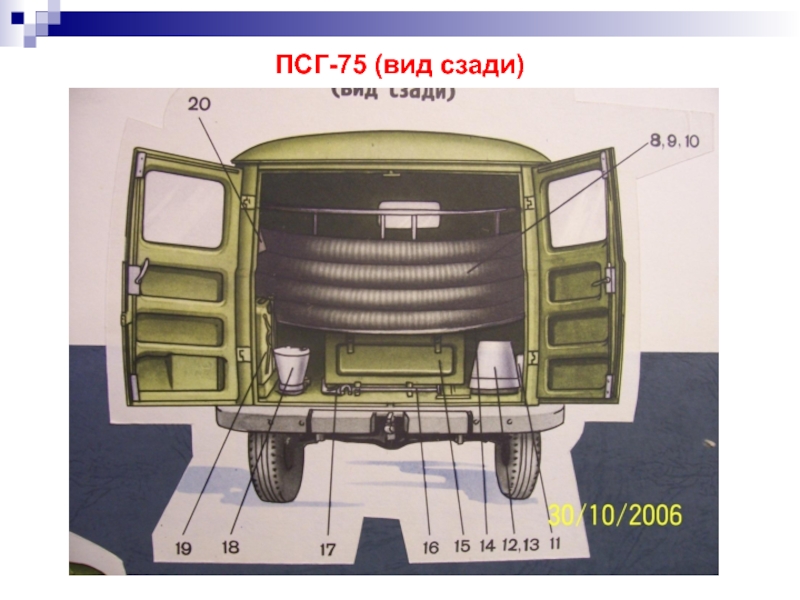

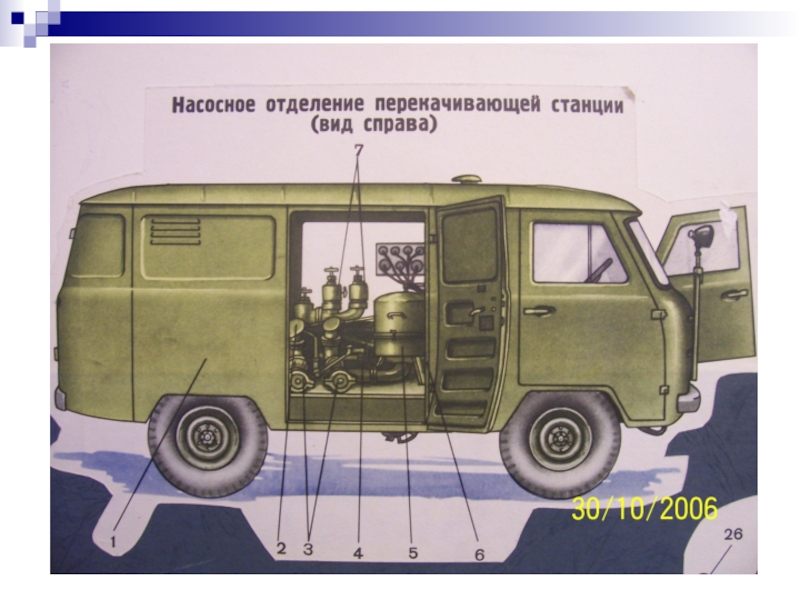

Слайд 6ПСГ-75 (вид сзади)

ПСГ-75 (вид сзади)

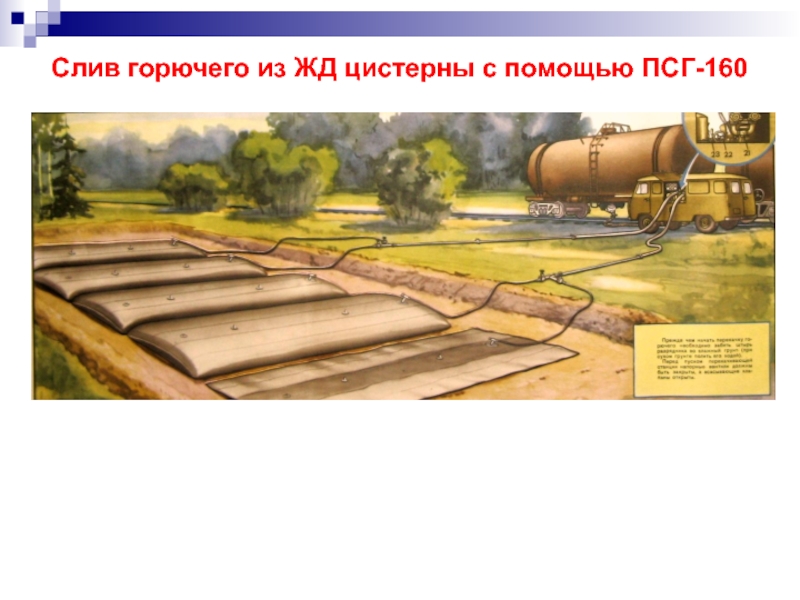

Слайд 7Слив горючего из ЖД цистерны с помощью ПСГ-160

Слив горючего из ЖД цистерны с помощью ПСГ-160

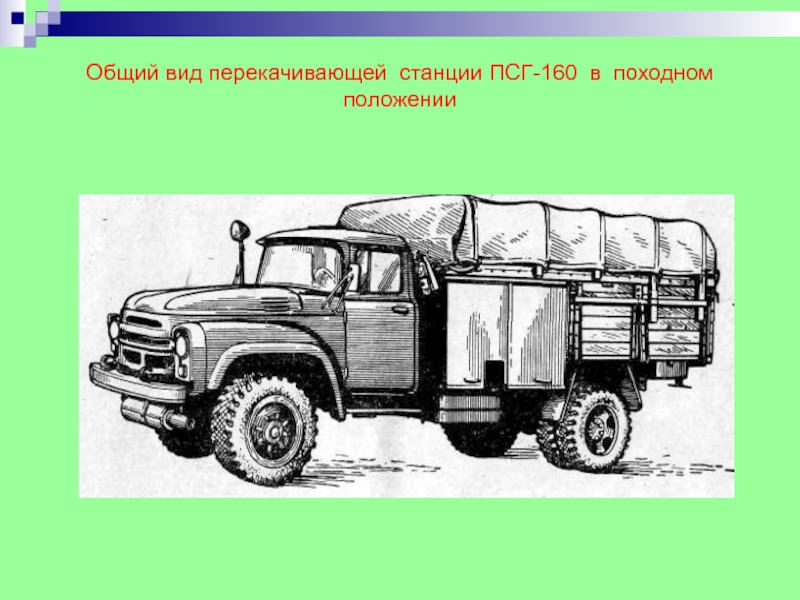

Слайд 8Общий вид перекачивающей станции ПСГ-160 в походном положении

Общий вид перекачивающей станции ПСГ-160 в походном положении

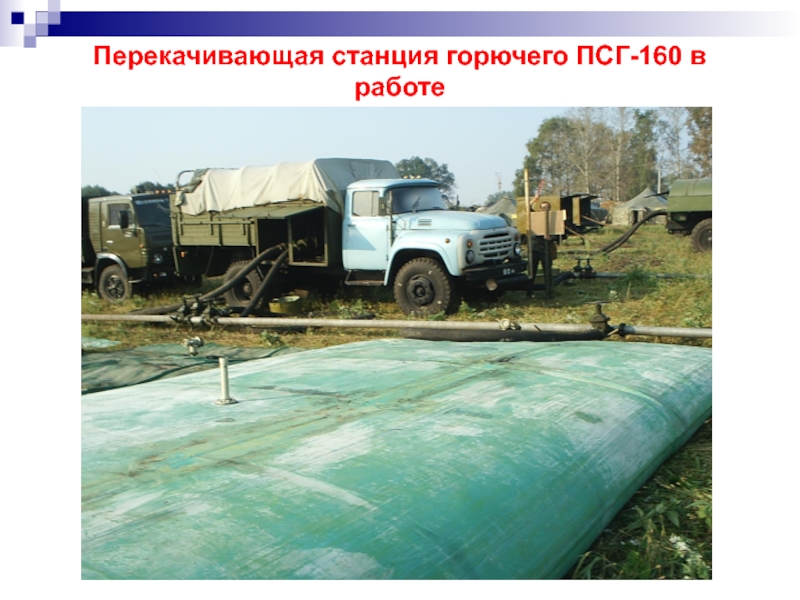

Слайд 9Перекачивающая станция горючего ПСГ-160 в работе

Перекачивающая станция горючего ПСГ-160 в работе

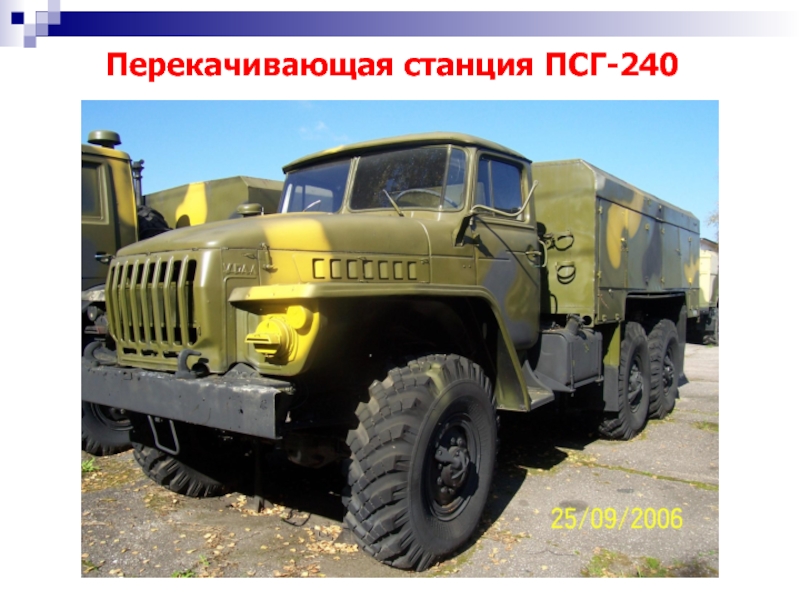

Слайд 10Перекачивающая станция ПСГ-240

Перекачивающая станция ПСГ-240

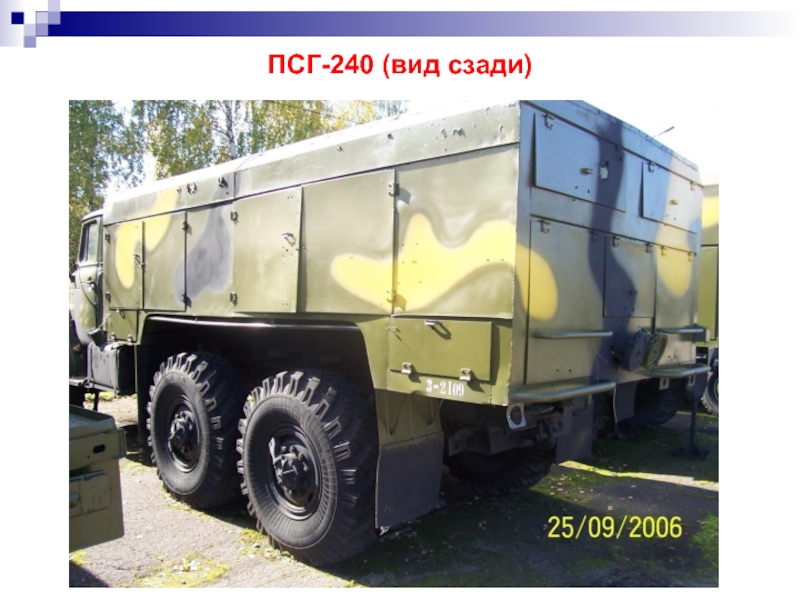

Слайд 11ПСГ-240 (вид сзади)

ПСГ-240 (вид сзади)

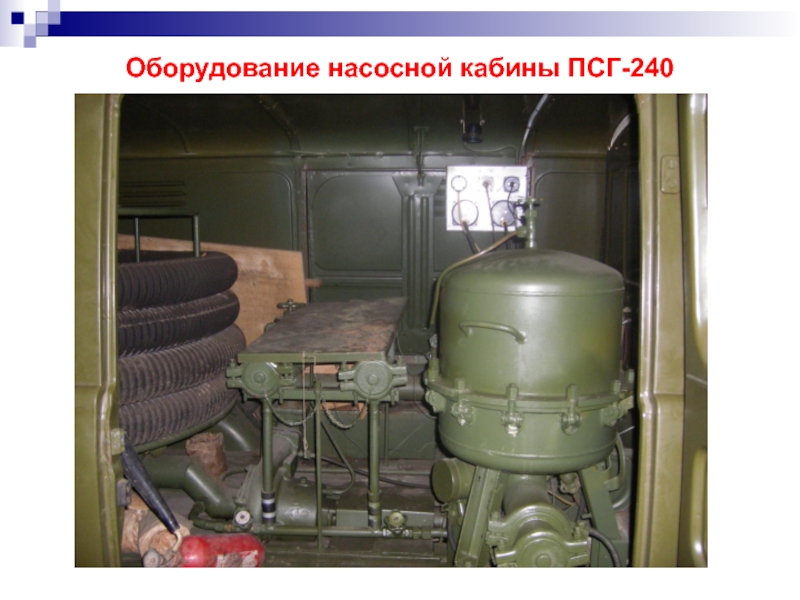

Слайд 12Оборудование насосной кабины ПСГ-240

Оборудование насосной кабины ПСГ-240

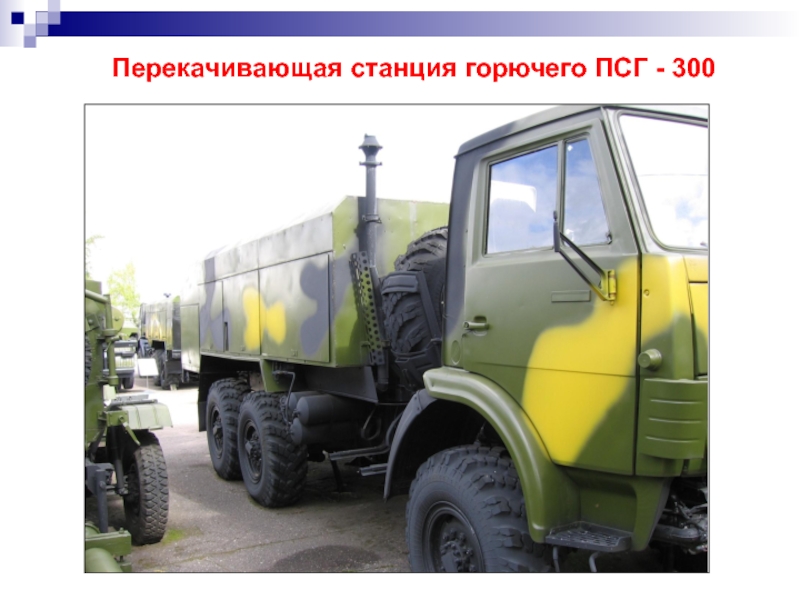

Слайд 13Перекачивающая станция горючего ПСГ - 300

Перекачивающая станция горючего ПСГ - 300

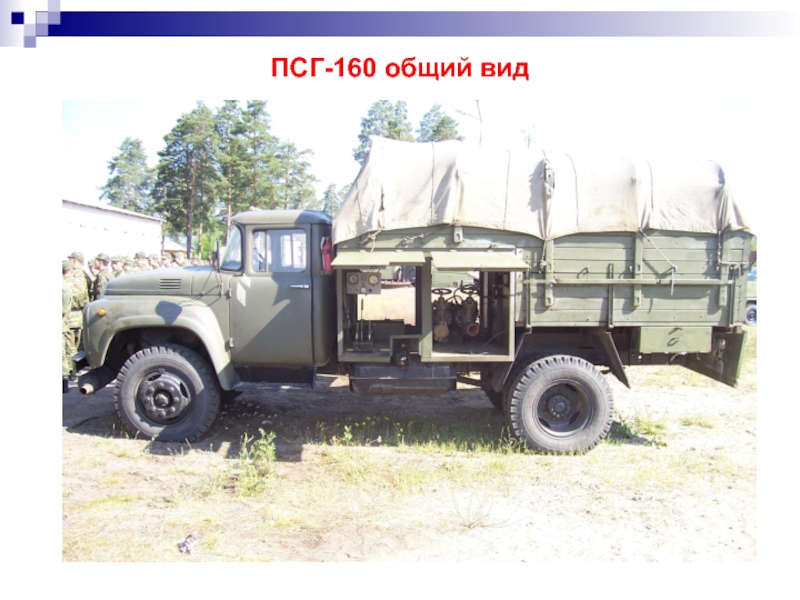

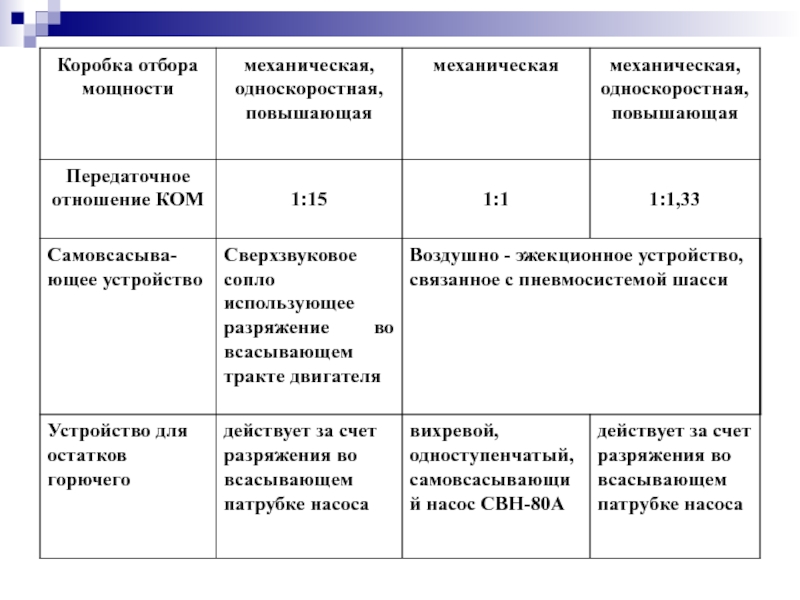

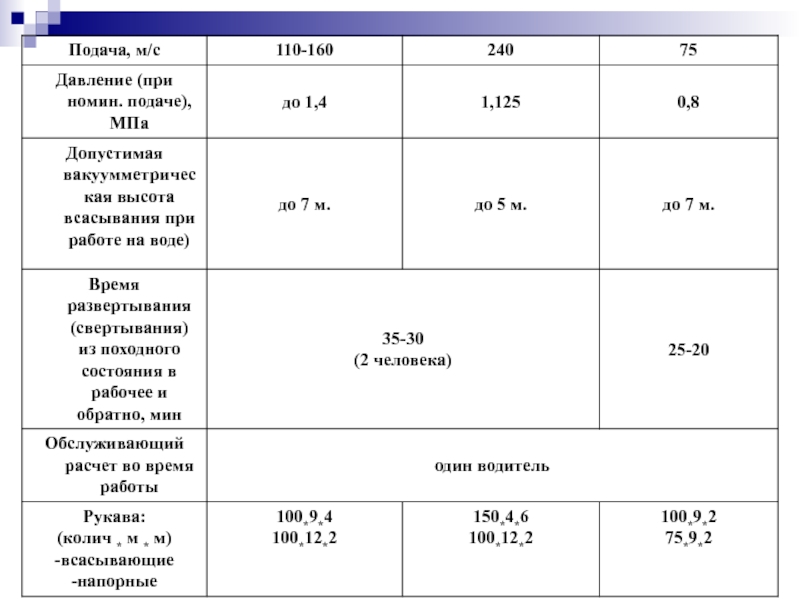

Слайд 17ПСГ-160 общий вид

ПСГ-160 общий вид

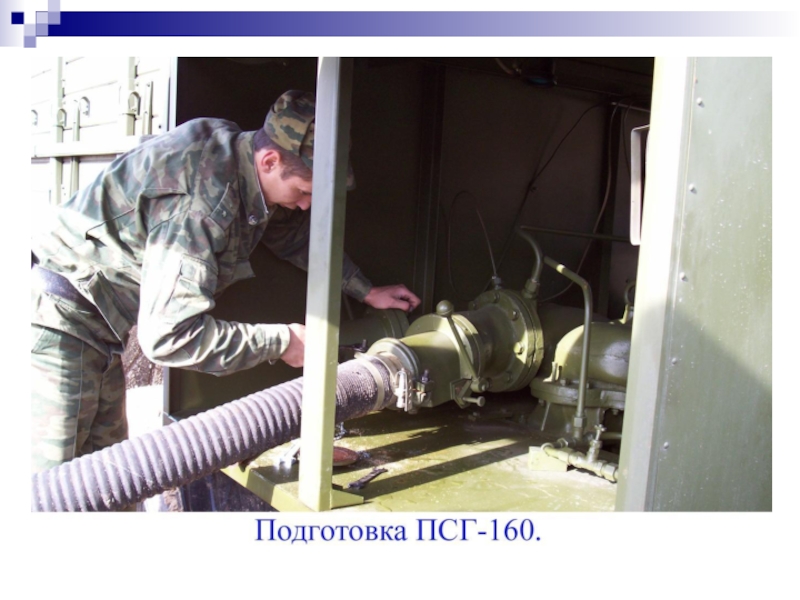

Слайд 18Насосная кабина ПСГ-160

Насосная кабина ПСГ-160

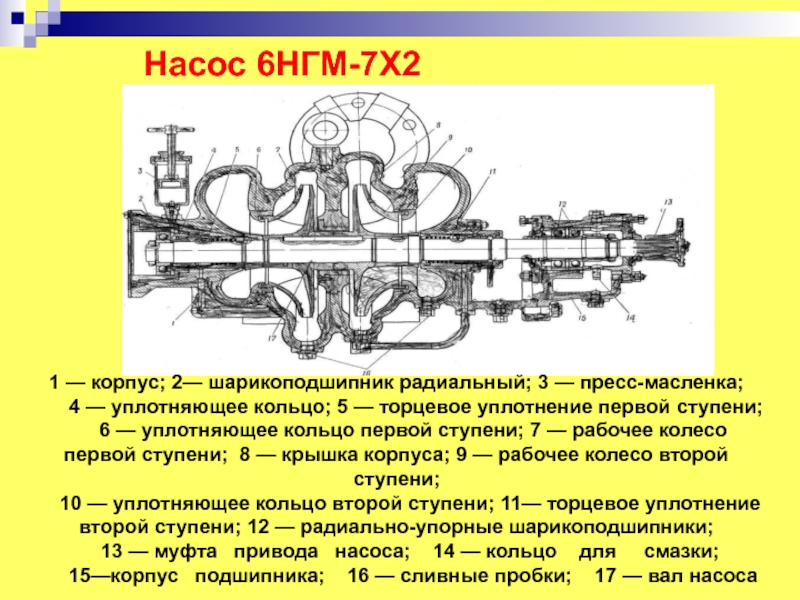

Слайд 19

1 — корпус; 2— шарикоподшипник радиальный; 3 — пресс-масленка;

4 — уплотняющее кольцо; 5 — торцевое уплот­нение

первой ступени;
6 — уплотняющее кольцо первой ступени; 7 — рабочее колесо первой ступени; 8 — крышка корпуса; 9 — рабочее колесо второй ступени;
10 — уплотняющее кольцо второй ступени; 11— торцевое уплотнение второй ступени; 12 — радиально-упорные шарикоподшипники;
13 — муфта приво­да насоса; 14 — кольцо для смазки;
15—корпус подшипника; 16 — сливные пробки; 17 — вал насоса

1 — корпус; 2— шарикоподшипник радиальный; 3 — пресс-масленка;    4 — уплотняющее кольцо; 5

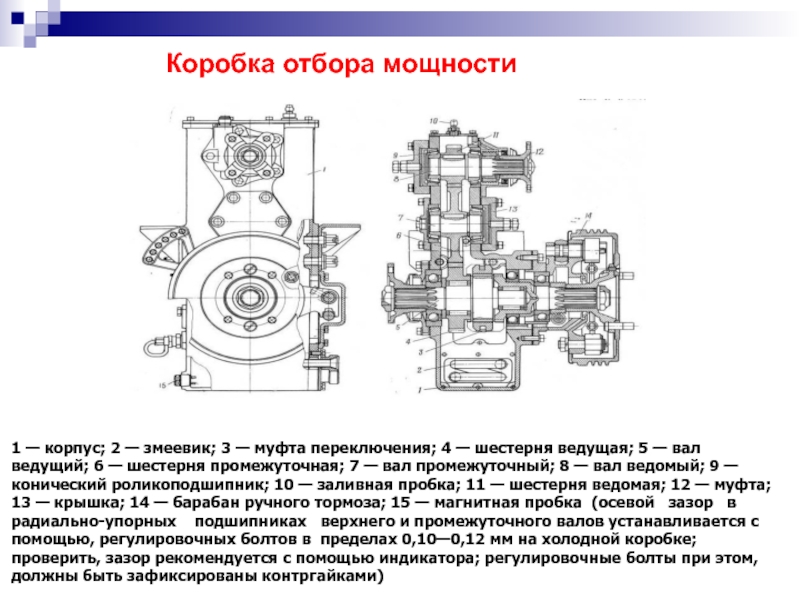

Слайд 21Коробка отбора мощности
1 — корпус; 2 — змеевик; 3 —

муфта переключения; 4 — шестерня ведущая; 5 — вал ведущий;

6 — шестерня промежуточная; 7 — вал промежуточный; 8 — вал ведомый; 9 — конический роликоподшипник; 10 — заливная пробка; 11 — шестерня ведомая; 12 — муфта; 13 — крышка; 14 — барабан ручного тормоза; 15 — магнитная пробка (осевой зазор в радиально-упорных подшипниках верхнего и промежуточного валов устанавливается с помощью, регулировочных болтов в пределах 0,10—0,12 мм на холодной коробке; проверить, зазор рекомендуется с помощью индикатора; регулировочные болты при этом, должны быть зафиксированы контргайками)
Коробка отбора мощности1 — корпус; 2 — змеевик; 3 — муфта переключения; 4 — шестерня ведущая; 5

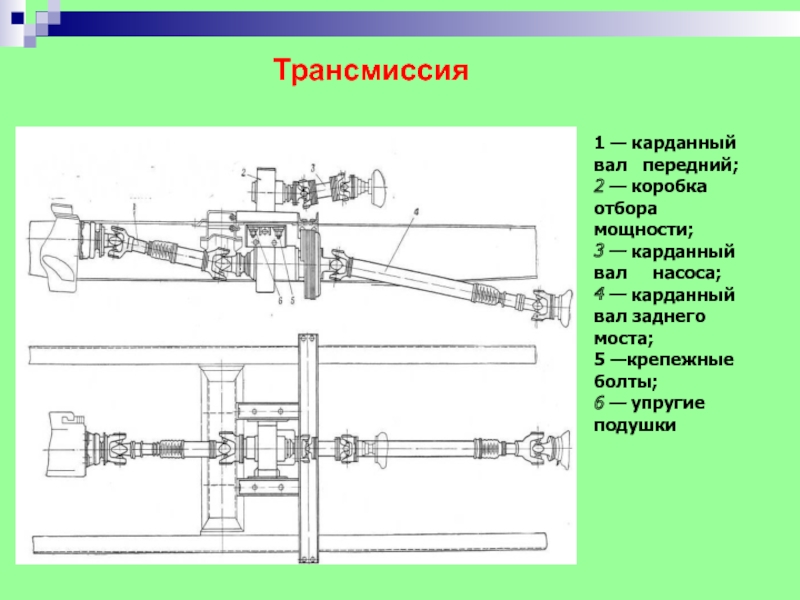

Слайд 22Трансмиссия
1 — карданный вал передний; 2 —

коробка отбора мощноcти;
3 — карданный вал

насоса;
4 — карданный вал заднего моста;
5 —крепеж­ные болты;
6 — упругие подушки
Трансмиссия1 — карданный  вал  передний;  2 — коробка  отбора мощноcти;  3 —

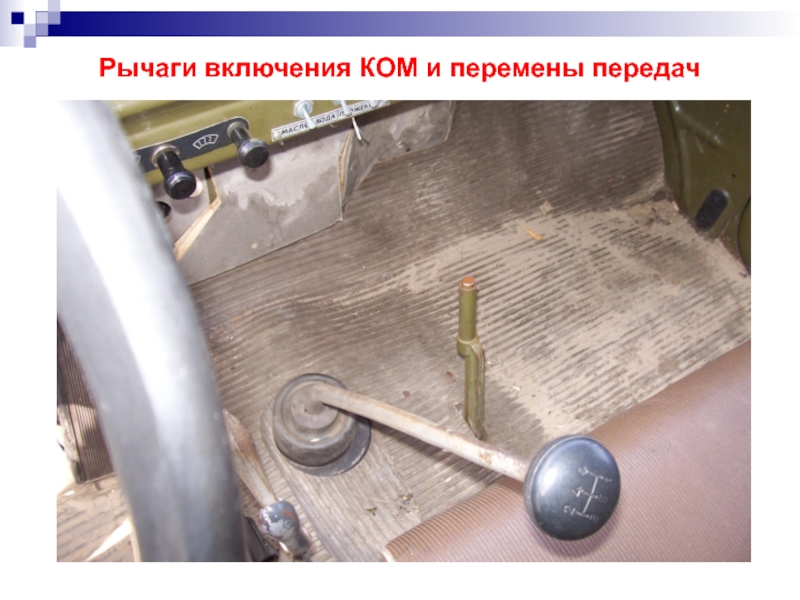

Слайд 23Рычаги включения КОМ и перемены передач

Рычаги включения КОМ и перемены передач

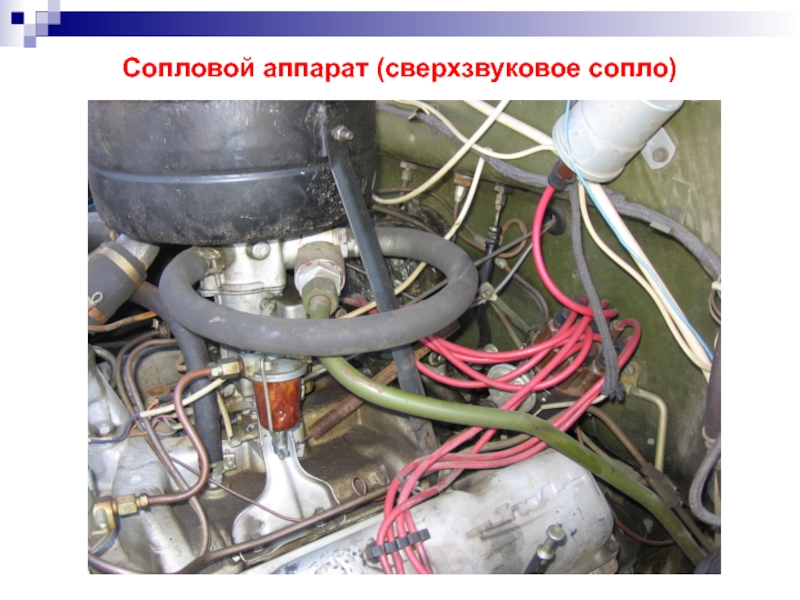

Слайд 24Сопловой аппарат (сверхзвуковое сопло)

Сопловой аппарат (сверхзвуковое сопло)

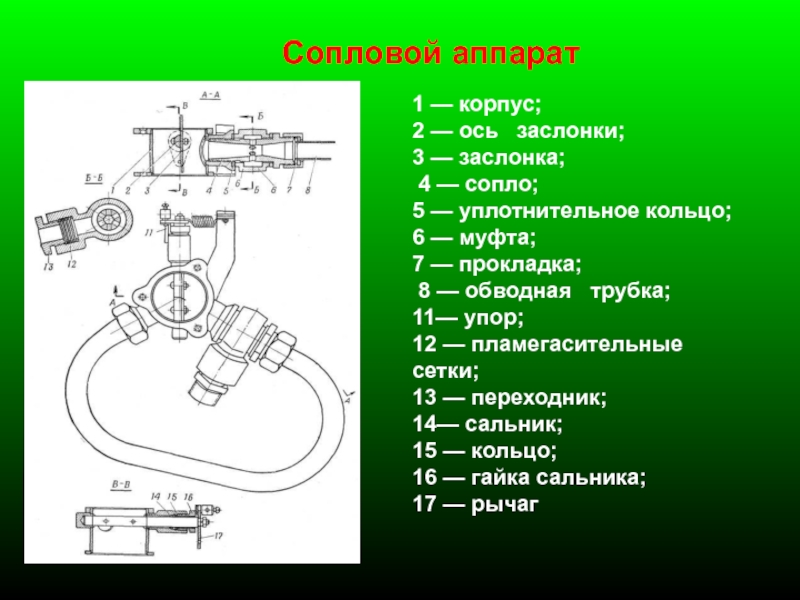

Слайд 25
Сопловой аппарат
1 — корпус;
2 — ось заслонки;


3 — заслонка;
4 — сопло;


5 — уплотнительное кольцо;
6 — муфта;
7 — прокладка;
8 — обводная трубка;
11— упор;
12 — пламегасительные сетки;
13 — переходник;
14— сальник;
15 — кольцо;
16 — гайка сальника;
17 — рычаг
Сопловой аппарат1 — корпус;  2 — ось  заслонки;  3 — заслонка;   4

Слайд 26Клапанный кран
/ — рычаг; 2 и 11 — штуцера; 3

— прокладка; 4 — пружина; 5 -болты; 6 — тарелка

клапана; 7 — клапан; 8 — направляющая; 9 — ку­лачковый валик; 10 — ограничитель; 12, 13 и 17 — сальниковые уплотнения; 14—шайба; 16 — шайба пружинная; 18 — направляющая пру­жины; 19 — корпус
Клапанный кран/ — рычаг; 2 и 11 — штуцера; 3 — прокладка; 4 — пружина; 5 -болты;

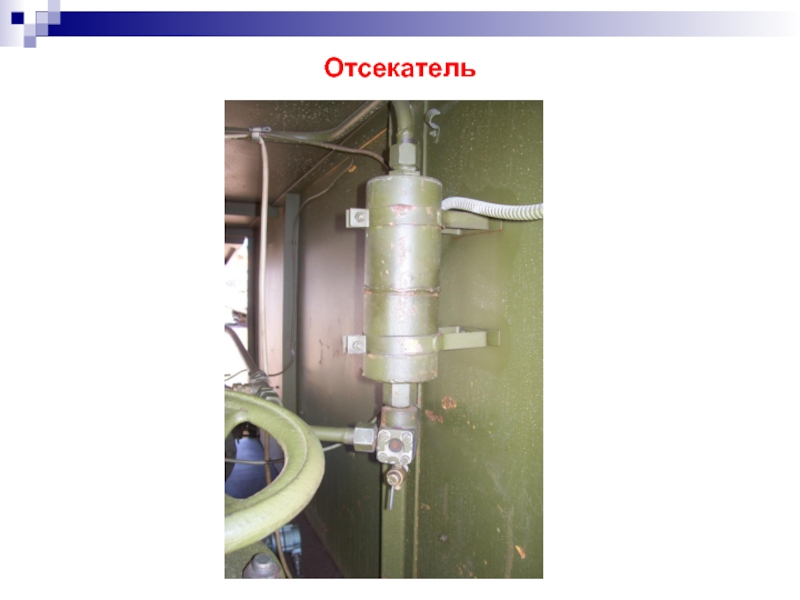

Слайд 27Отсекатель

Отсекатель

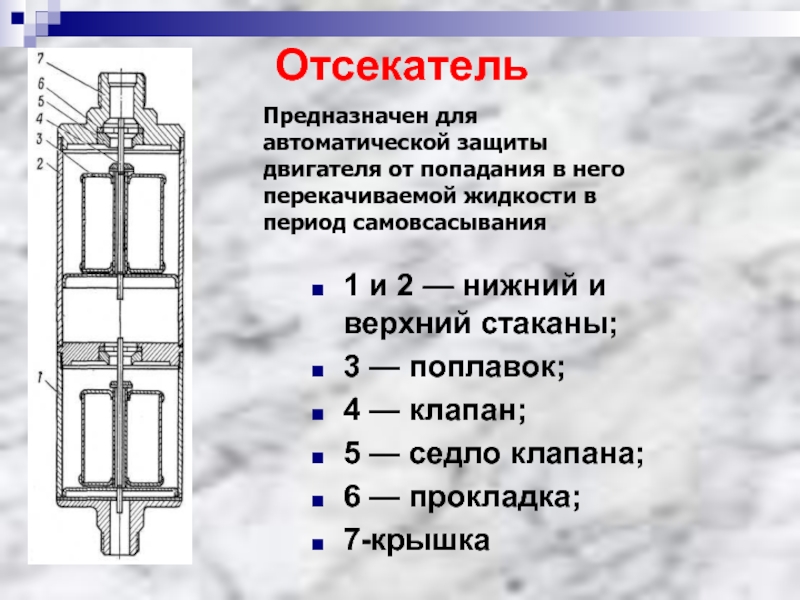

Слайд 28Отсекатель
1 и 2 — нижний и верхний стаканы;
3 —

поплавок;
4 — клапан;
5 — седло клапана;
6 —

прокладка;
7-крышка

Предназначен для автоматической защиты двигателя от попадания в него перекачиваемой жидкости в период самовсасывания

Отсекатель1 и 2 — нижний и верхний стаканы; 3 — поплавок; 4 — клапан; 5 — седло

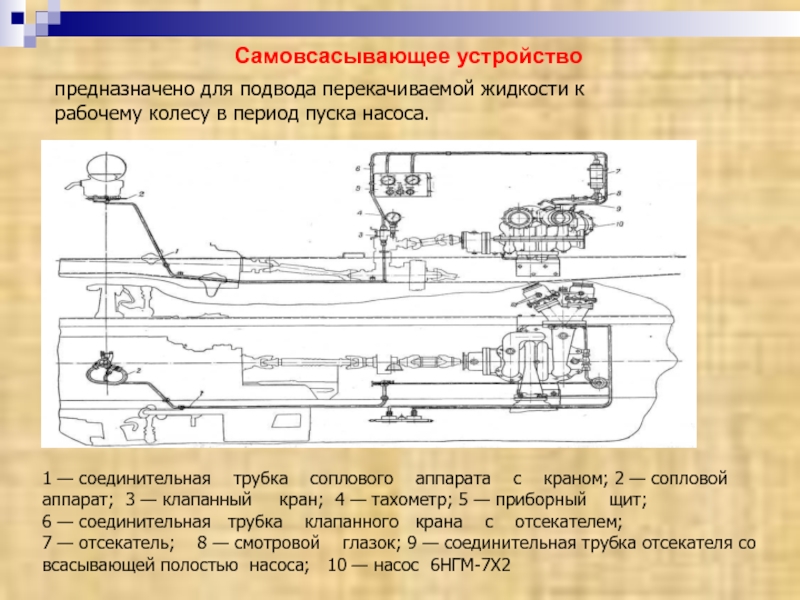

Слайд 29Самовсасывающее устройство

1 — соединительная трубка соплового

аппарата с краном; 2 — сопловой

аппарат; 3 — клапанный кран; 4 — тахометр; 5 — приборный щит;
6 — соединительная трубка клапанного крана с отсекателем;
7 — отсекатель; 8 — смотровой глазок; 9 — соединительная трубка отсекателя со всасывающей полостью насоса; 10 — насос 6НГМ-7Х2

предназначено для подвода перекачиваемой жидкости к рабочему колесу в период пуска насоса.

Самовсасывающее устройство 1 — соединительная  трубка  соплового  аппарата  с  краном; 2 —

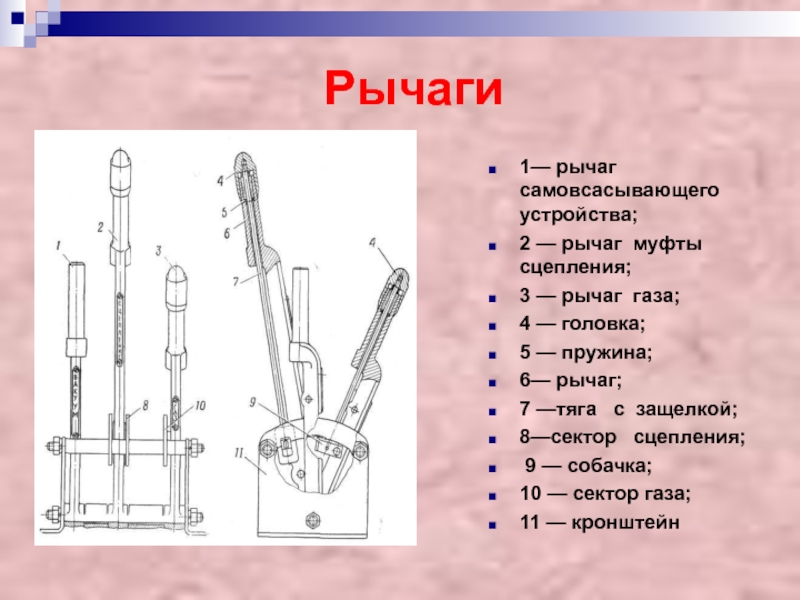

Слайд 30Рычаги
1— рычаг самовсасывающего устройства;
2 — рычаг муфты сцепления;


3 — рычаг газа;
4 — головка;
5 —

пружина;
6— рычаг;
7 —тяга с защелкой;
8—сектор сцепления;
9 — собачка;
10 — сектор газа;
11 — кронштейн
Рычаги1— рычаг самовсасывающего устройства; 2 — рычаг муфты сцепления;  3 — рычаг газа;  4 —

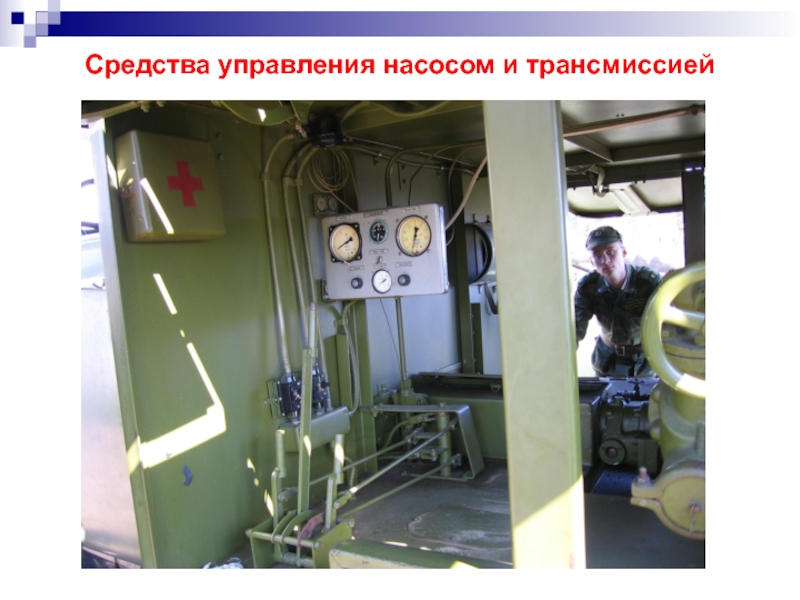

Слайд 31Средства управления насосом и трансмиссией

Средства управления насосом и трансмиссией

Слайд 32Рычаги управления

Рычаги управления

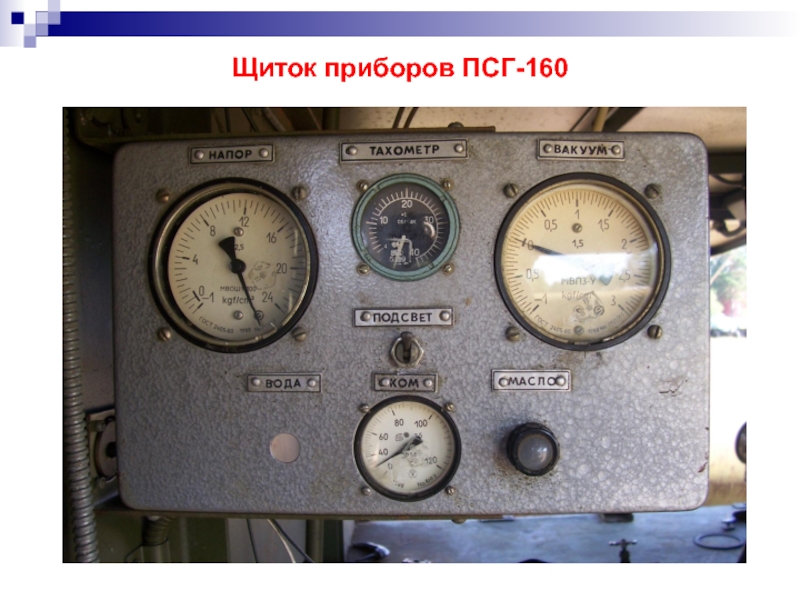

Слайд 33Щиток приборов ПСГ-160

Щиток приборов ПСГ-160

Слайд 34/ — тяга самовсасывающего устройства; 2 —

тяга коробки отбора мощности; 3 — тяга муфты

сцепления; 4 — тяга газа; 5 — тяга ручного тормоза; 6 — рычаги; 7 — качалка; 8 — тяга крана; 9—гибкий вал спидометра; 10 — рычаг коробки отбора мощности

Механизм управления насосом:

/ — тяга  самовсасывающего  устройства;  2 — тяга  коробки  отбора мощности; 3

Слайд 35

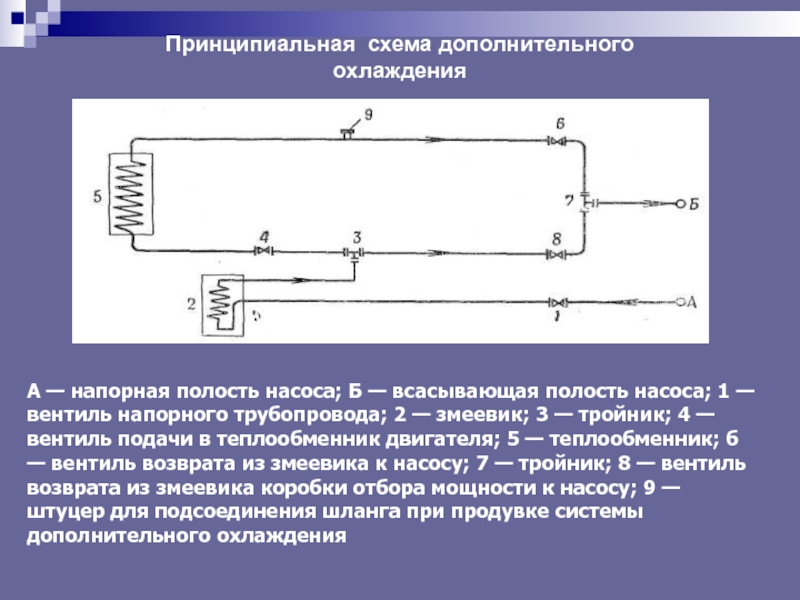

Принципиальная схема дополнительного охлаждения
А — напорная полость насоса; Б —

всасывающая полость насоса; 1 — вентиль напорного трубопровода; 2 —

змеевик; 3 — тройник; 4 — вентиль подачи в теп­лообменник двигателя; 5 — теплообменник; б — вентиль возврата из змеевика к насосу; 7 — тройник; 8 — вентиль возврата из змеевика коробки отбора мощности к насосу; 9 — штуцер для подсоединения шланга при продувке системы дополнительного охлаждения
Принципиальная схема дополнительного охлажденияА — напорная полость насоса; Б — всасывающая полость насоса; 1 — вентиль напорного

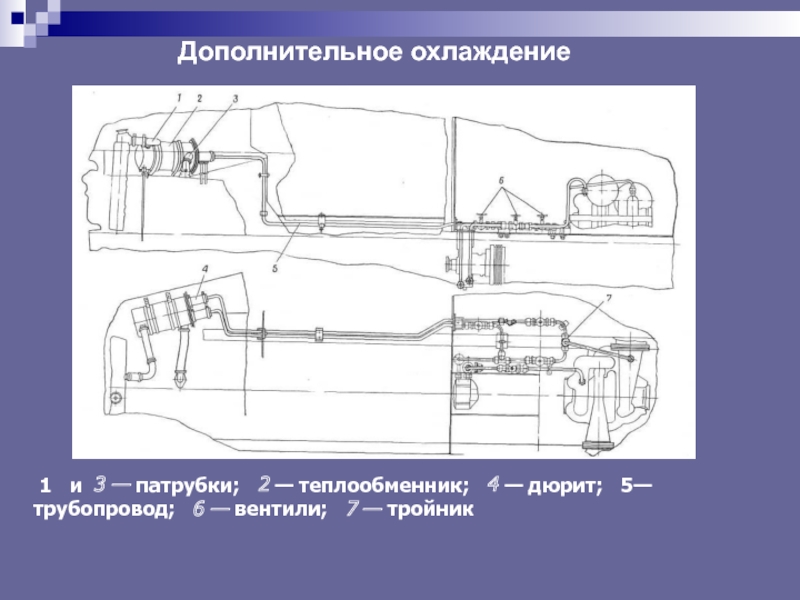

Слайд 36Дополнительное охлаждение
1 и 3 — патрубки; 2

— теплообменник; 4 — дюрит; 5— трубопровод;

6 — вентили; 7 — тройник
Дополнительное охлаждение 1  и 3 — патрубки;  2 — теплообменник;  4 — дюрит;

Слайд 37Коммуникация для отвода перекачиваемой жидкости в систему дополнительного охлаждения

Коммуникация для отвода перекачиваемой жидкости в систему дополнительного охлаждения

Слайд 38Теплообменник для охлаждения двигателя

Теплообменник для охлаждения двигателя

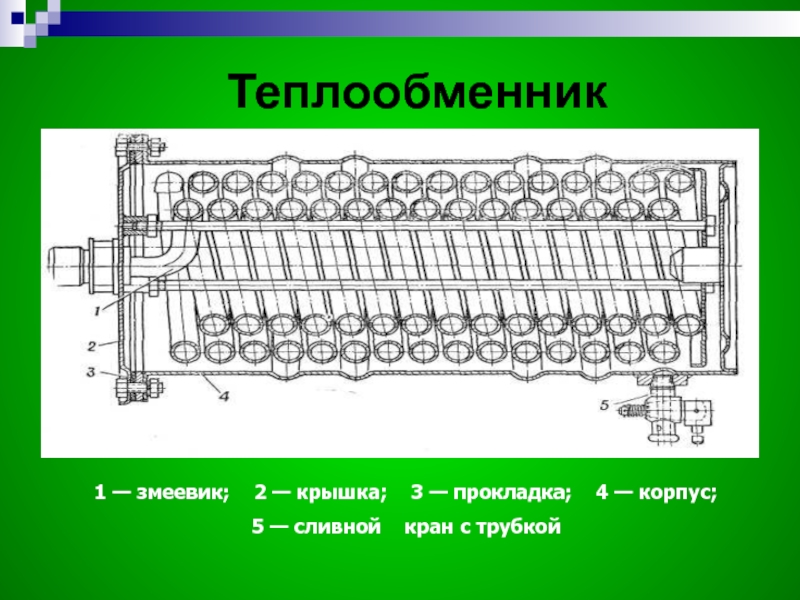

Слайд 39Теплообменник
1 — змеевик; 2 — крышка; 3 —

прокладка; 4 — корпус;
5 — сливной

кран с трубкой
Теплообменник1 — змеевик;  2 — крышка;  3 — прокладка;  4 — корпус;  5

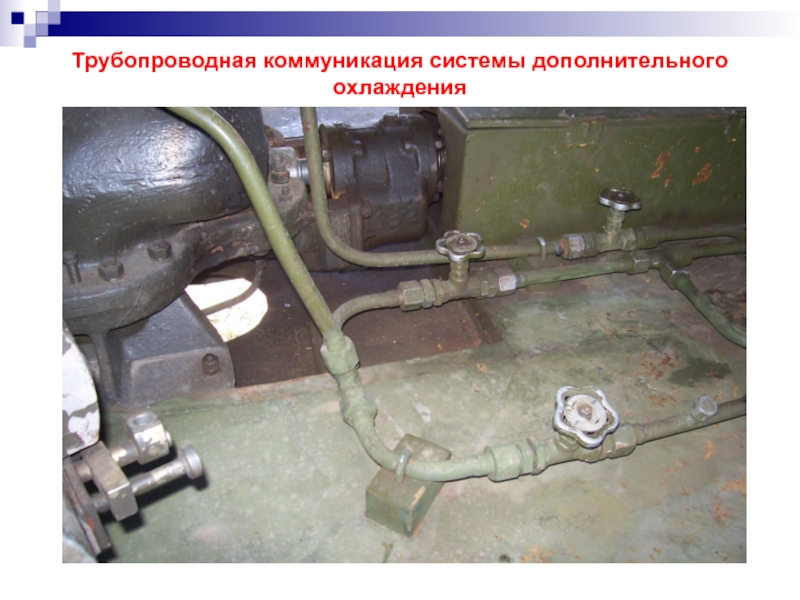

Слайд 40Трубопроводная коммуникация системы дополнительного охлаждения

Трубопроводная коммуникация системы дополнительного охлаждения

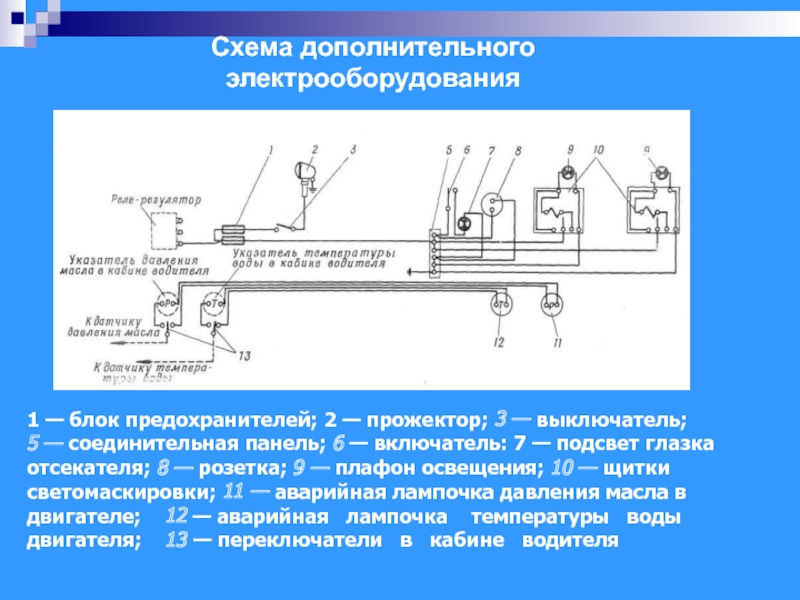

Слайд 41Схема дополнительного электрооборудования
1 — блок предохранителей; 2 — прожектор; 3

— выключатель;
5 — соединительная панель; 6 — включатель: 7

— подсвет глазка отсекателя; 8 — розетка; 9 — плафон освещения; 10 — щитки светомаскировки; 11 — аварийная лампочка давления масла в двигателе; 12 — аварийная лампочка температуры воды двигателя; 13 — переключатели в кабине водителя
Схема дополнительного электрооборудования1 — блок предохранителей; 2 — прожектор; 3 — выключатель; 5 — соединительная панель; 6

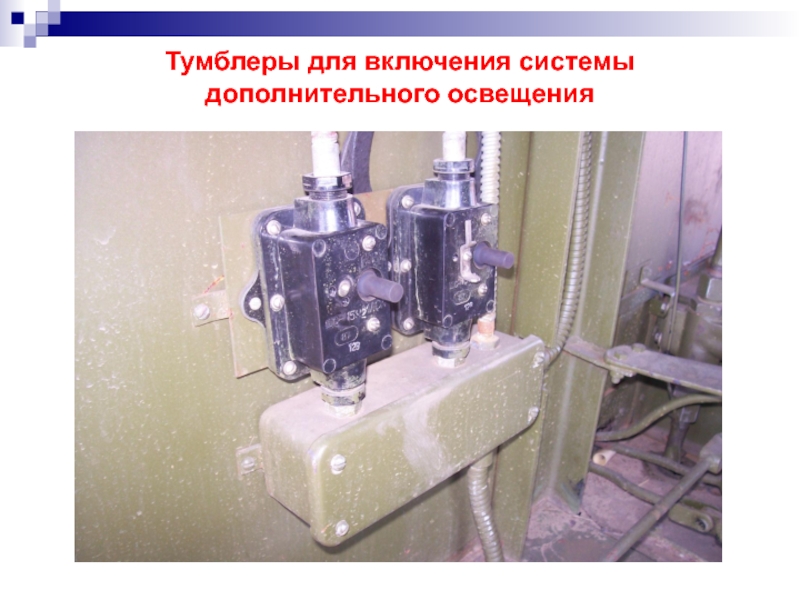

Слайд 42Тумблеры для включения системы дополнительного освещения

Тумблеры для включения системы дополнительного освещения

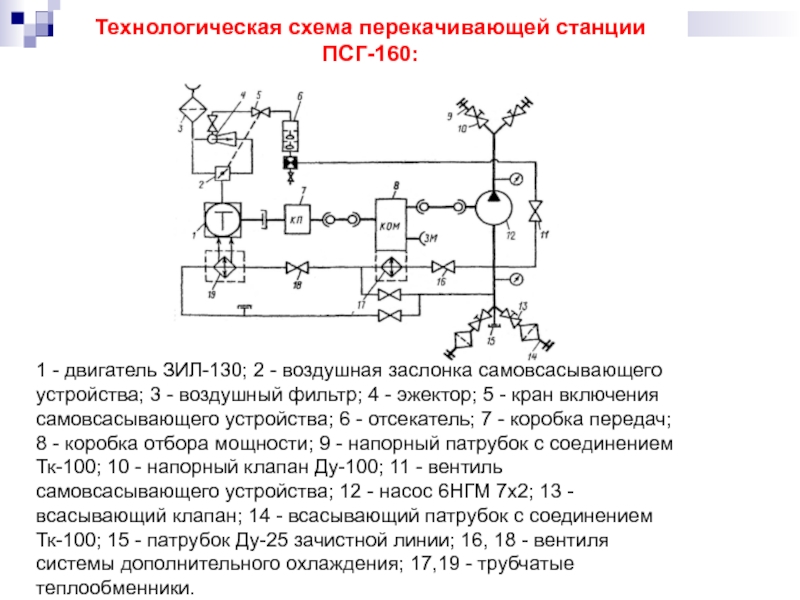

Слайд 43Технологическая схема перекачивающей станции
ПСГ-160:

1 - двигатель ЗИЛ-130; 2 -

воздушная заслонка самовсасывающего устройства; 3 - воздушный фильтр; 4 -

эжектор; 5 - кран включения самовсасывающего устройства; 6 - отсекатель; 7 - коробка передач; 8 - коробка отбора мощности; 9 - напорный патрубок с соединением Тк-100; 10 - напорный клапан Ду-100; 11 - вентиль самовсасывающего устройства; 12 - насос 6НГМ 7x2; 13 - всасывающий клапан; 14 - всасывающий патрубок с соединением Тк-100; 15 - патрубок Ду-25 зачистной линии; 16, 18 - вентиля системы дополнительного охлаждения; 17,19 - трубчатые теплообменники.

Технологическая схема перекачивающей станции ПСГ-160:1 - двигатель ЗИЛ-130; 2 - воздушная заслонка самовсасывающего устройства; 3 - воздушный

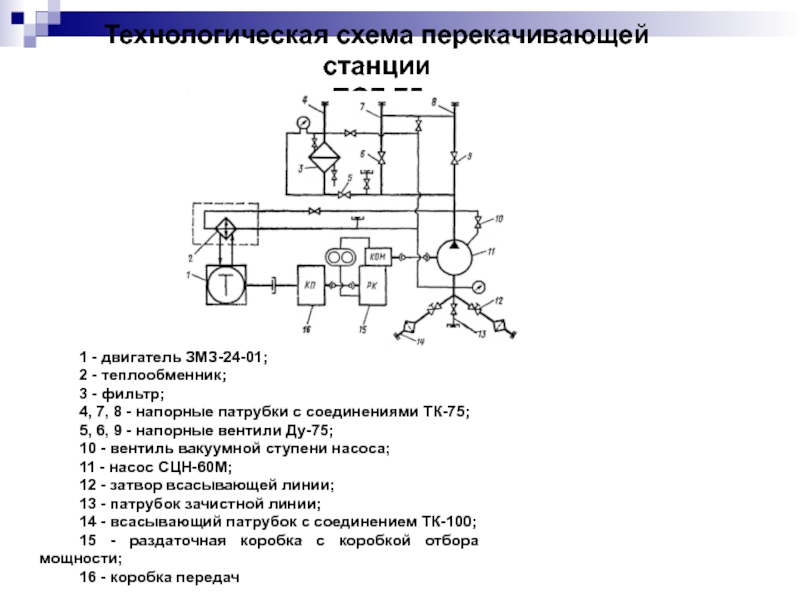

Слайд 44Технологическая схема перекачивающей станции
ПСГ-75
1 - двигатель ЗМЗ-24-01;
2 -

теплообменник;
3 - фильтр;
4, 7, 8 - напорные патрубки

с соедине­ниями ТК-75;
5, 6, 9 - напорные вентили Ду-75;
10 - вентиль вакуумной ступени насоса;
11 - насос СЦН-60М;
12 - затвор всасывающей линии;
13 - патрубок зачистной линии;
14 - всасывающий патрубок с соединением ТК-100;
15 - раздаточная коробка с коробкой отбора мощности;
16 - коробка передач
Технологическая схема перекачивающей станции ПСГ-751 - двигатель ЗМЗ-24-01; 2 - теплообменник; 3 - фильтр; 4, 7, 8

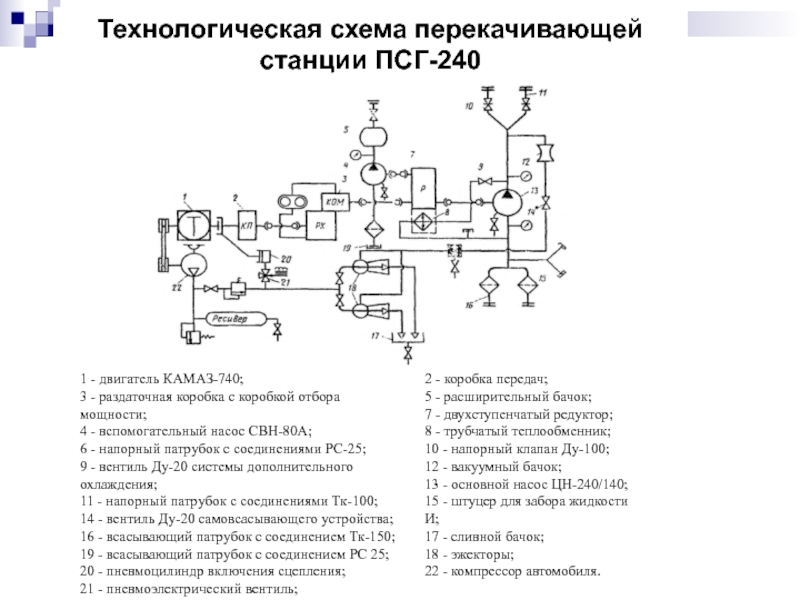

Слайд 45Технологическая схема перекачивающей станции ПСГ-240


Технологическая схема перекачивающей станции ПСГ-240

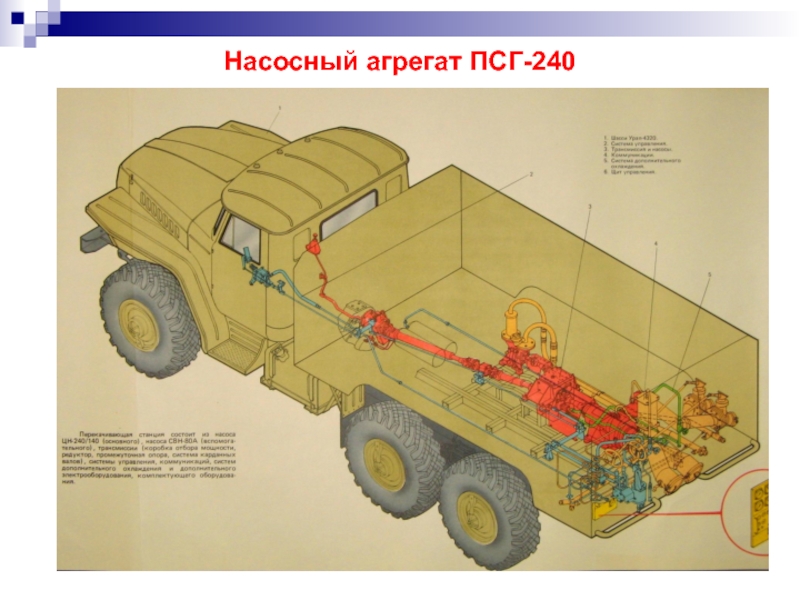

Слайд 46Насосный агрегат ПСГ-240

Насосный агрегат ПСГ-240
