Слайд 1Лекция 9
Построение диаграмм.
Типы диаграмм –
Точечная, поверхность

Слайд 2Ошибки задачи
Вычислить значения функции z=2x+y при х=2, 4, 6 и

у=0,1; 0,2; 0,3; 0,4
Решение. Надо вычислить функцию при всех сочетаниях

аргументов. Принимаем х=2
Х=2, y=0.1 z=2x+y=2*2+0.1
X=2, y=0,2 z=2x+y=2*2+0.2
X=2, y=0.3 z=2x+y=2*2+0.3
X=2, y=0.4 z=2x+y=2*2+0.4
Изменяем значение х: х=4 и повторяем вычисления со всеми значениями у:

Ошибки задачиВычислить значения функции z=2x+y при х=2, 4, 6 и у=0,1; 0,2; 0,3; 0,4Решение. Надо вычислить функцию

Слайд 3Х=4, y=0.1 z=2x+y=2*4+0.1
X=4, y=0,2

z=2x+y=24+0.2
X=4, y=0.3 z=2x+y=24+0.3
X=4, y=0.4

z=2x+y=2*4+0.4
Изменяем значение х: х=6 и повторяем вычисления со всеми значениями у:
Х=6, y=0.1 z=2x+y=2*6+0.1
X=6, y=0,2 z=2x+y=2*6+0.2
X=6, y=0.3 z=2x+y=2*6+0.3
X=6, y=0.4 z=2x+y=2*6+0.4

Слайд 4Решение в Excel
Располагаем значения х в столбце;
Располагаем значения у в

строке;
Пишем формулу вычисления функции при х=2 и у=0.1

Решение в ExcelРасполагаем значения х в столбце;Располагаем значения у в строке;Пишем формулу вычисления функции при х=2 и

Слайд 5Копируем формулу на диапазоны изменения х и у. Адреса ячеек

в формуле относительные (буква и цифра). При копировании они изменяются.

Для данной задачи адрес ячейки с аргументом х не должен менять буквы столбца, в котором он расположен. Это назначается смешанной ссылкой $A2. Для данной задачи адрес ячейки с аргументом у не должен менять номера строки, в котором он расположен. Это назначается смешанной ссылкой В$1. Значит, формула в В2 записывается:

Копируем формулу на диапазоны изменения х и у. Адреса ячеек в формуле относительные (буква и цифра). При

Слайд 6Ответ

Слайд 7Точечная
Построение графика функции в декартовых координатах
Построение графиков нескольких функций в

одних осях координат
Построение графика функции, заданной параметрически
Поиск приближенного значения корня

нелинейного уравнения

ТочечнаяПостроение графика функции в декартовых координатахПостроение графиков нескольких функций в одних осях координатПостроение графика функции, заданной параметрическиПоиск

Слайд 8Построение графика функции в декартовой системе координат
В смежных ячейках задать значения

аргумента и функции
Выделить диапазон с данными
Сделать активной вкладку Вставка
Выбрать тип

диаграммы точечная
Отформатировать шаблон графика

Построение графика функции в декартовой системе координатВ смежных ячейках задать значения аргумента и функцииВыделить диапазон с даннымиСделать

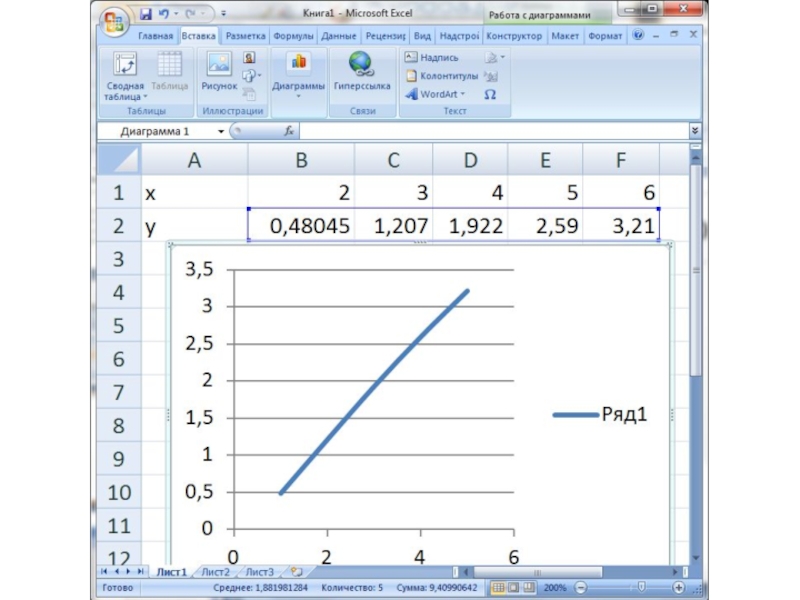

Слайд 9Пример. Построить график функции

при х∈[2, 6].

Слайд 10

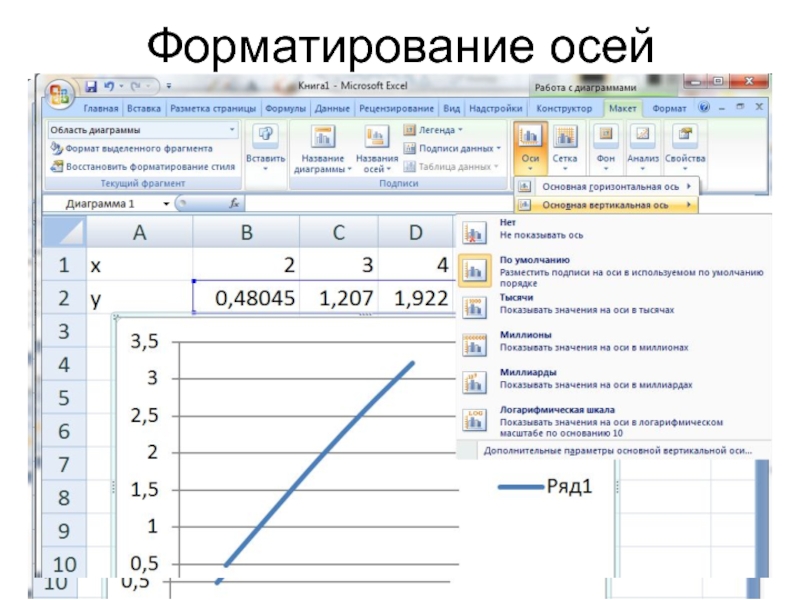

Слайд 11Форматирование осей

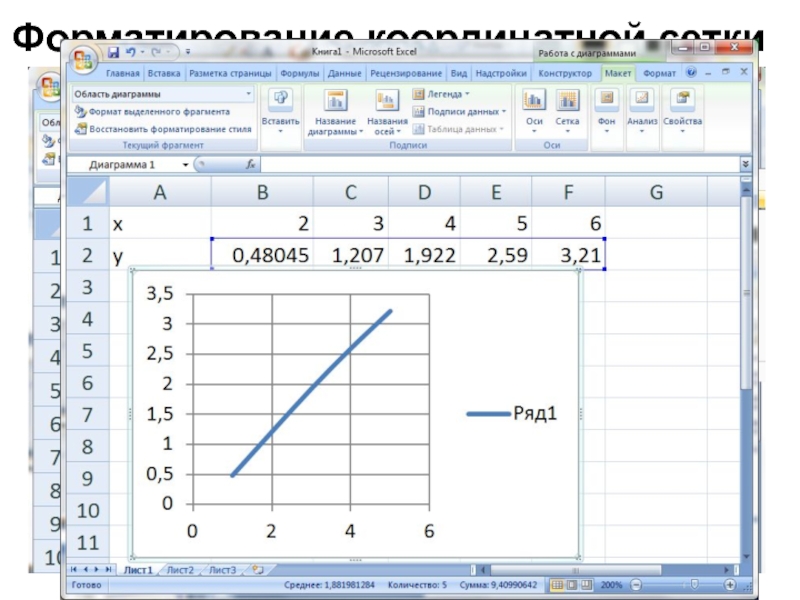

Слайд 12Форматирование координатной сетки

Слайд 13Форматирование легенды

Слайд 14Подписи данных

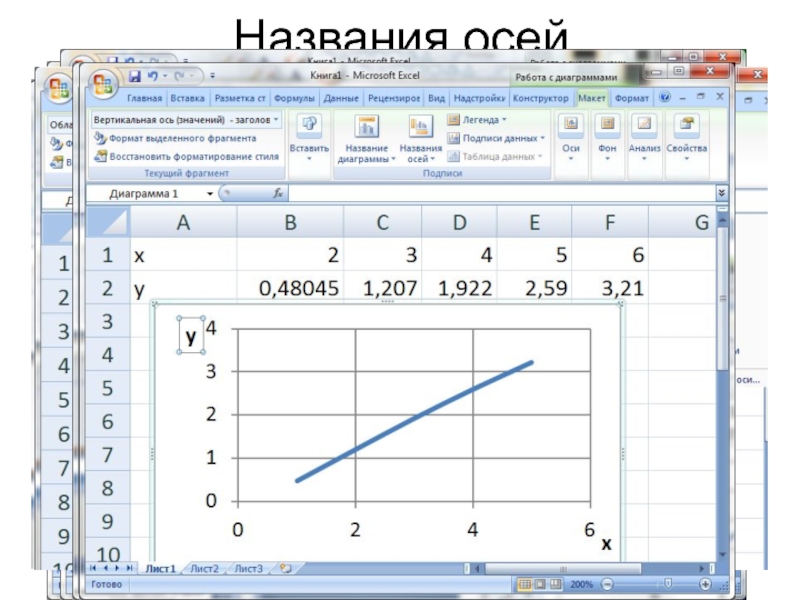

Слайд 15Названия осей

Слайд 16Название диаграммы

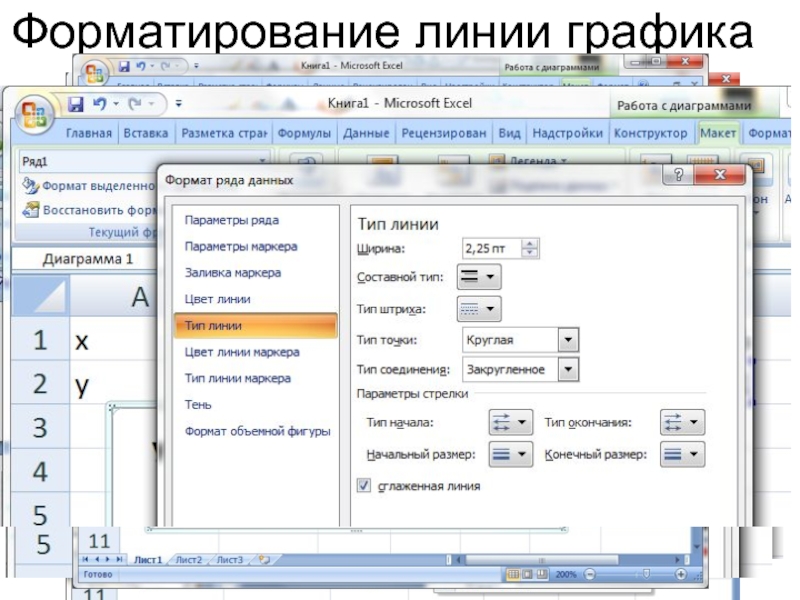

Слайд 17Форматирование линии графика

Слайд 18Построение графиков нескольких функций в одних осях координат
В смежных ячейках

задать значения аргумента и функций
Выделить диапазон с данными
Вызвать мастер диаграмм
Выбрать

тип диаграммы точечная
Выполнить форматирование

Построение графиков нескольких функций в одних осях координат В смежных ячейках задать значения аргумента и функцийВыделить диапазон

Слайд 19Задача: определить, пересекаются ли графики функций

на промежутке x∈[0.5, 4]

Слайд 20Решение
Строим графики обеих функций в одной системе координат
Для значений аргумента

х вычисляем значения функций y, z. Выделяем диапазон, содержащий аргументы

и значения обеих функций, строим диаграмму типа точечная
Отмечаем, пересекаются ли графики функций

РешениеСтроим графики обеих функций в одной системе координатДля значений аргумента х вычисляем значения функций y, z. Выделяем

Слайд 21Решение
Графики не пересекаются

Слайд 22Построение графика функции, заданной параметрическими соотношениями
При параметрическом задании функции и

аргумент, и функция определяются с помощью некоторого параметра:

Построение графика функции, заданной параметрическими соотношениямиПри параметрическом задании функции и аргумент, и функция определяются с помощью некоторого

Слайд 23Решение
Задать значения параметра
Вычислить значения аргумента х и функции у

по параметрическим соотношениям как функции параметра
Выделить диапазон ячеек с аргументом

и функцией
Построить график функции как точечную диаграмму

РешениеЗадать значения параметра Вычислить значения аргумента х и функции у по параметрическим соотношениям как функции параметраВыделить диапазон

Слайд 24Задача: построить график функции, заданной параметрическими соотношениями x=4⋅cos3ϕ, y=4sin3ϕ на

промежутке ϕ∈[-π, 2π].

Слайд 25Решение

Слайд 26Вычисление приближенного значения корня нелинейного уравнения
Шаг 1. отделение корня –

выде-ление промежутка, содержащего корень. Выполняется на основе графика левой части

уравнения
Шаг 2. уточнение корня – вычисление корня с заданной точностью

Вычисление приближенного значения корня нелинейного уравненияШаг 1. отделение корня – выде-ление промежутка, содержащего корень. Выполняется на основе

Слайд 27Задача: Вычислить приближенное значение корня нелинейного уравнения

Слайд 28Вывод: уравнение имеет три корня: на промежутках [-2, -1], [-1,0],

[1,2].
Вычислить корень на промежутке [1,2].
Ввести приближенное значение
Корня
2. Вычислить

левую часть уравнения при этом значении
3.Вызвать надстройку подбор параметра
4. Получить значение корня

Вывод: уравнение имеет три корня: на промежутках [-2, -1], [-1,0], [1,2]. Вычислить корень на промежутке [1,2].Ввести приближенное

Слайд 29

Слайд 30Построение поверхности
Поверхность – графическое представление функции двух переменных.
Сначала строится

таблица данных, которую отображают поверхностью, задается диапазон ячеек, затем активизируется

вкладка Вставка – Диаграмма - тип «поверхность»

Построение поверхностиПоверхность – графическое представление функции двух переменных. Сначала строится таблица данных, которую отображают поверхностью, задается диапазон

Слайд 31Вычисление функции двух переменных
Задача. Вычислить значения функции z(x,y)=x+y для х∈[1,2]

y∈[0,1].
Принимаем х=1; 1,2; 1,4; 1,6; 1,8; 2
Принимаем у=0; 0,25; 0,5;

0,75; 1
Для каждого х вычисляем функцию при разных у:
Z(1,0)=1+0
Z(1,0,25)=1+0,25
Z(1,0,5)=1+0,5 и т.д.

Вычисление функции двух переменныхЗадача. Вычислить значения функции z(x,y)=x+y для х∈[1,2] y∈[0,1].Принимаем х=1; 1,2; 1,4; 1,6; 1,8; 2Принимаем

Слайд 32Вычисление в Microsoft Excel

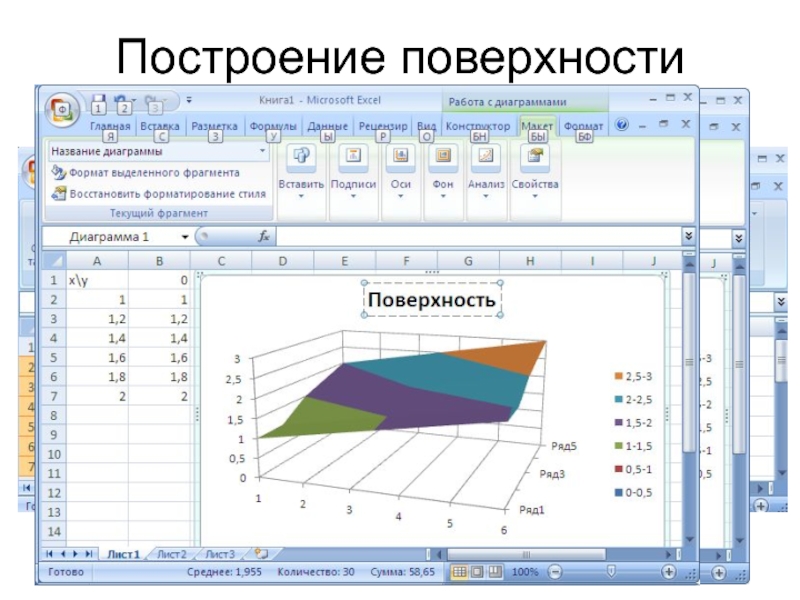

Слайд 33Построение поверхности

Слайд 34Итоги MS Excel
Мастер функций (около 300)
Прием копирование функций
Прием автозаполнение
Прием

автосуммирование
Построение диаграмм
