ПОВЫШЕНИЕ ЭНЕРГЕТИЧЕСКОЙ ЭФФЕКТИВНОСТИ СТРОИТЕЛЬНЫХ КОНСТРУКЦИЙ ЗДАНИЙ

Содержание

Способы снижения тепловых потерь через окна

Слайды и текст этой презентации

Слайд 1ПОВЫШЕНИЕ ЭНЕРГЕТИЧЕСКОЙ ЭФФЕКТИВНОСТИ СТРОИТЕЛЬНЫХ КОНСТРУКЦИЙ ЗДАНИЙ
Процентное соотношение тепловых потерь через

ограждающие конструкции для индивидуального жилого дома

ПОВЫШЕНИЕ ЭНЕРГЕТИЧЕСКОЙ ЭФФЕКТИВНОСТИ СТРОИТЕЛЬНЫХ КОНСТРУКЦИЙ ЗДАНИЙ Процентное соотношение тепловых потерь через ограждающие конструкции для индивидуального жилого дома

Слайд 2

Способы снижения тепловых потерь через окна

Энергосберегающие стекла
Энергосберегающими называются стёкла, у которых на внешнее стекло нанесено тонкое металлическое напыление, благодаря которому, они превращаются в инфракрасные зеркала, т.е. зеркала, отражающие только инфракрасные (тепловые) лучи, не оказывая большего, чем обычное оконное стекло, сопротивления видимому свету.
Наносимое на стекло покрытие состоит из оксидов металлов (чаще всего –серебра) и содержит свободные электроны. За счёт явлений электропроводности и интерференции, такие стёкла получают возможность отражать только тепловое (инфракрасное) излучение.
Энергосберегающие свойства таких стёкол характеризуются излучательной способностью (эмиссистентом поверхности) Е. Данный показатель для обычного оконного стекла составляет 0,835, а у энергосберегающего — 0,04. Поэтому, эти стёкла называются низкоэмиссионными.

Способы снижения тепловых потерь через

Слайд 3 Блок оконного стекла с низкоэмиссионным покрытием.
Блок оконного стекла

называется триплексом и состоит из трёх закалённых стёкол, расположенных на

некотором расстоянии друг от друга. Внутреннее и промежуточное стекло – обычные, и не имеют металлического напыления

Наружное стекло – энергосберегающее, выполняется из особого полированного флоат-стекла, поверхность которого покрывают специальной полимерной плёнкой, на которую нанесено низкоэмиссионное металлическое напыление.

Блок оконного стекла с низкоэмиссионным покрытием.   	Блок оконного стекла называется триплексом и состоит из

Слайд 4 Визуально пластиковые энергосберегающие окна ничем не отличаются от обычных –

они также прозрачны. Внутреннее пространство камер между стёклами заполнено специальным

газом – аргоном, создающим некоторое давление внутри триплекса и препятствующим выходу тепла на улицу

Двухкамерное энергосберегающее окно.

Визуально пластиковые энергосберегающие окна ничем не отличаются  от обычных – они также прозрачны. Внутреннее пространство камер

Слайд 5По эффективности и технологии производства энергосберегающие стекла разделяют на:
К-Стекло –

изготавливается по старой (с 70-х годов) пиролитической технологии. Стекло менее

эффективное и более дорогое. Можно перерабатывать в примитивных условиях.
И-Стекло (более корректные названия – Low-E, низкоэмиссионное стекло, Clima Guard, Planitherm) – новая (с 90-х годов) магнетронная технология производства. Более эффективное стекло с доступной ценой, для хранения и переработки которого требуются специальные условия и профессиональные навыки.

По эффективности и технологии производства энергосберегающие стекла разделяют на: К-Стекло – изготавливается по старой (с 70-х годов)

Слайд 6И-стекло. Окно с таким стеклом обладает усовершенствованным теплосберегающим эффектом. И-стекло

− кристально прозрачное и мягкое
Энергосберегающая камера триплекса окна с И-стеклом.

И-стекло. Окно с таким стеклом обладает усовершенствованным теплосберегающим эффектом. И-стекло − кристально прозрачное и мягкое Энергосберегающая камера

Слайд 7 К-стекло. На поверхности этого стекла имеется оксид металла большей толщины,

поэтому оно обладает более низким уровнем прозрачности
Энергосберегающая камера триплекса

окна с К-стеклом

К-стекло, в отличие от предыдущего, не боится механических повреждений и влажности. Его недостаток в том, что оно обладает меньшим эффектом теплосбережения.

К-стекло. На поверхности этого стекла имеется оксид металла большей толщины, поэтому оно обладает более низким уровнем прозрачности

Слайд 8Технические характеристики энергосберегающих окон зависят от вида стекла и числа

камер. А также, они определяются разновидностью стеклопакета и сопротивлением передаче

тепла.

Термическое сопротивление теплообмену R, м2·̊С/Вт, обычного однокамерного окна равно 0,32, а энергосберегающего стеклопакета с одной камерой – 0,59. Для обычного двухкамерного это значение составляет 0,47, а для аналогичного энергосберегающего – 0,7.

Технические характеристики энергосберегающих окон зависят от вида стекла и числа камер. А также, они определяются разновидностью стеклопакета

Слайд 9 Электробогреваемые стекла
Тепловые потери через окна, даже после проведения мероприятий по

их уменьшению, существенно влияют на температуру воздуха в помещении, способствуя

её снижению. Данную проблему можно решить, с помощью окон с электрообогревом стёкол. Такие окна имеют на внутреннем стекле нагревательный элемент в виде токопроводящего покрытия на основе оксидов металлов, выполненного на полимерной основе, которое практически не снижает прозрачность стекла.
Внутреннее стекло (со стороны помещения) выполнено в виде отдельного триплекса: между двумя закалёнными стёклами находится нагревательный элемент – полимерная плёнка, на которую нанесено светопрозрачное токопроводящее покрытие на основе оксидов металла (чаще всего – цинка). Плёнка плотно прилегает к поверхности обоих стёкол и является с ними единым целым.
Электробогреваемые стекла 	Тепловые потери через окна, даже после проведения мероприятий  по их уменьшению, существенно влияют на

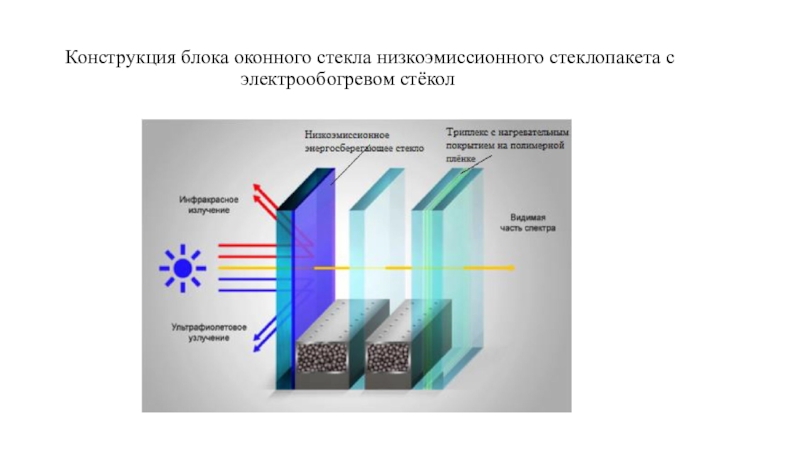

Слайд 10 Конструкция блока оконного стекла низкоэмиссионного стеклопакета с

электрообогревом стёкол
Конструкция блока оконного стекла низкоэмиссионного стеклопакета с

Слайд 11 Плёнка с покрытием в виде сетки наносится на всю поверхность

стекла. Рисунок заметен только при ближайшем рассмотрении. По конструкции токопроводящий

рисунок схож с токоведущими линиями печатных плат, применяемых в электронике. Электроды, подводящие напряжение к сетке, находятся по краям стекла. Данный вид покрытия имеет недостаток: на работу токопроводящего экрана существенным образом влияют повреждения покрытия (трещины и сколы на стекле).

Во втором случае – покрытие однородное на всей поверхности плёнки на стекле. Оно заметно лишь при сравнении светопропускания через стекло и без него (стекло незначительно затонировано). В виду равномерности напыления, его электрическое сопротивление однородно по всем направлениям и одинаково как на 1 см2, так и на 1 м2.

Плёнка с покрытием в виде сетки наносится на всю поверхность стекла. Рисунок заметен только при ближайшем рассмотрении.

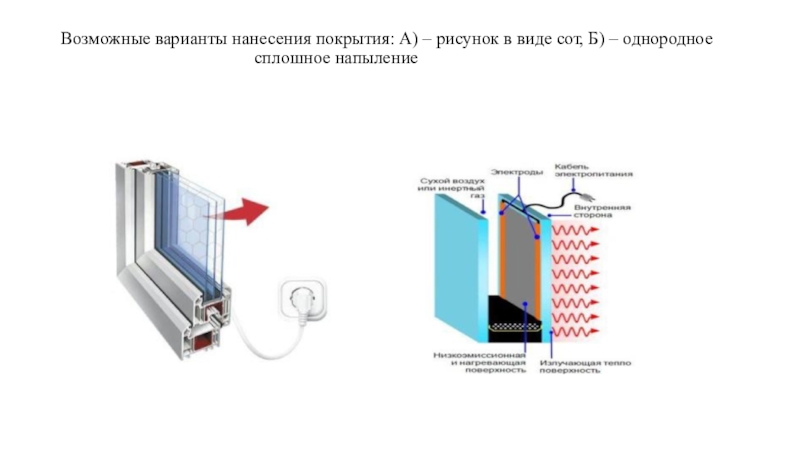

Слайд 12Возможные варианты нанесения покрытия: А) – рисунок в виде сот,

Б) – однородное

сплошное напыление
Возможные варианты нанесения покрытия: А) – рисунок в виде сот, Б) – однородное

Слайд 13

Компоновка системы низкоэмиссионного окна

с электрообогревом стёкол
Компоновка системы низкоэмиссионного окна

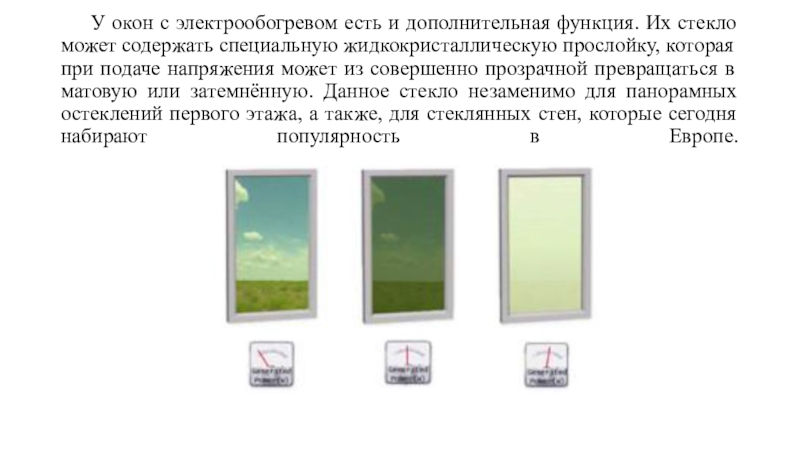

Слайд 14 У окон с электрообогревом есть и дополнительная функция. Их стекло

может содержать специальную жидкокристаллическую прослойку, которая при подаче напряжения может

из совершенно прозрачной превращаться в матовую или затемнённую. Данное стекло незаменимо для панорамных остеклений первого этажа, а также, для стеклянных стен, которые сегодня набирают популярность в Европе.
У окон с электрообогревом есть и дополнительная функция. Их стекло может содержать специальную жидкокристаллическую прослойку, которая при

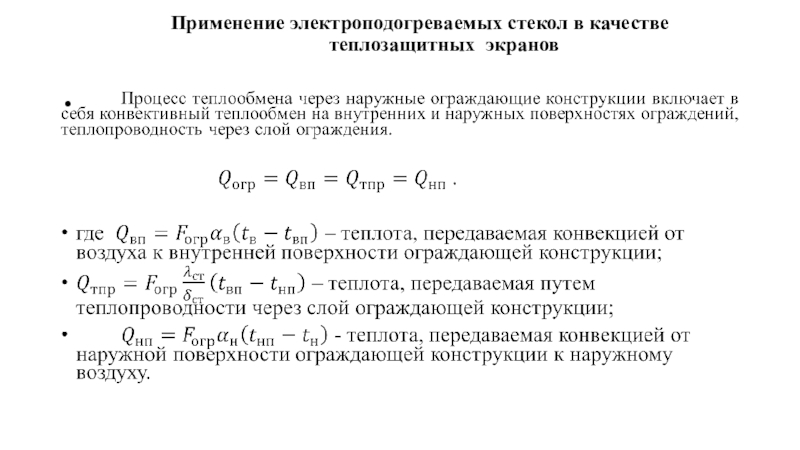

Слайд 15

Применение электроподогреваемых стекол в качестве

теплозащитных экранов
Применение электроподогреваемых стекол

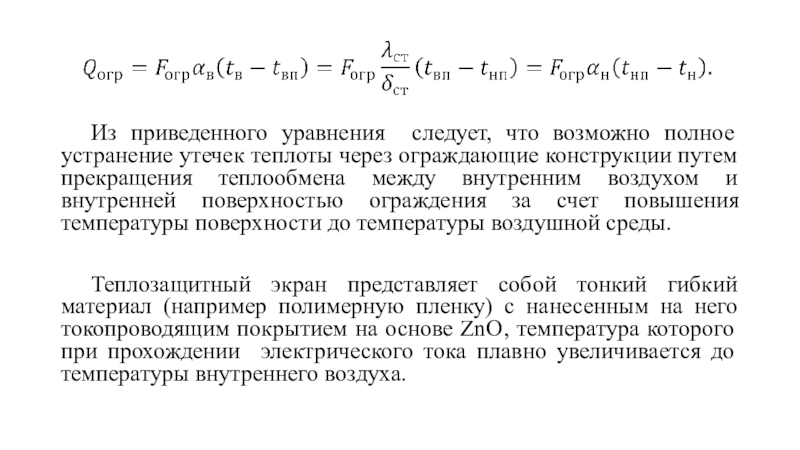

Слайд 16 Из приведенного уравнения следует, что возможно полное устранение утечек теплоты

через ограждающие конструкции путем прекращения теплообмена между внутренним воздухом и

внутренней поверхностью ограждения за счет повышения температуры поверхности до температуры воздушной среды.

Теплозащитный экран представляет собой тонкий гибкий материал (например полимерную пленку) с нанесенным на него токопроводящим покрытием на основе ZnO, температура которого при прохождении электрического тока плавно увеличивается до температуры внутреннего воздуха.

Из приведенного уравнения следует, что возможно полное устранение утечек теплоты через ограждающие конструкции путем прекращения теплообмена между

Слайд 17 На рисунке представлены три варианта изменения температуры в оконном блоке

представляющим: а.- однокамерный стеклопакет; б.- двухкамерный стеклопакет; в.- двухкамерный стеклопакет

с токопроводящим теплозащитным слоем на внутренней поверхности.
На рисунке представлены три варианта изменения температуры в оконном блоке представляющим: а.- однокамерный стеклопакет; б.- двухкамерный стеклопакет;

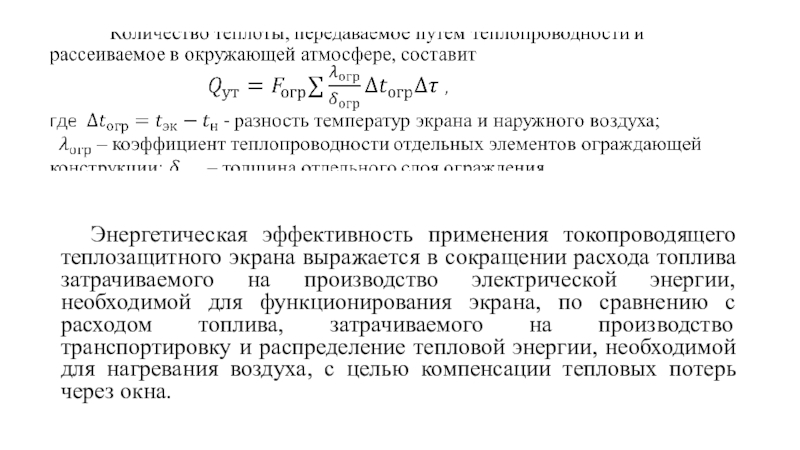

Слайд 20 Энергетическая эффективность применения токопроводящего теплозащитного экрана выражается в сокращении расхода

топлива затрачиваемого на производство электрической энергии, необходимой для функционирования экрана,

по сравнению с расходом топлива, затрачиваемого на производство транспортировку и распределение тепловой энергии, необходимой для нагревания воздуха, с целью компенсации тепловых потерь через окна.
Энергетическая эффективность применения токопроводящего теплозащитного экрана выражается в сокращении расхода топлива затрачиваемого на производство электрической энергии, необходимой

Слайд 22 Снижение тепловых потерь через стены,

пол и потолок

Снижение тепловых потерь через стены, пол и потолок

Слайд 24 Возможные способы утепления ограждающих конструкций современными теплоизоляционными материалами, такими как

пенополистирол, минеральная вата и др.

Возможные способы утепления ограждающих конструкций современными теплоизоляционными материалами, такими как пенополистирол, минеральная вата и др.

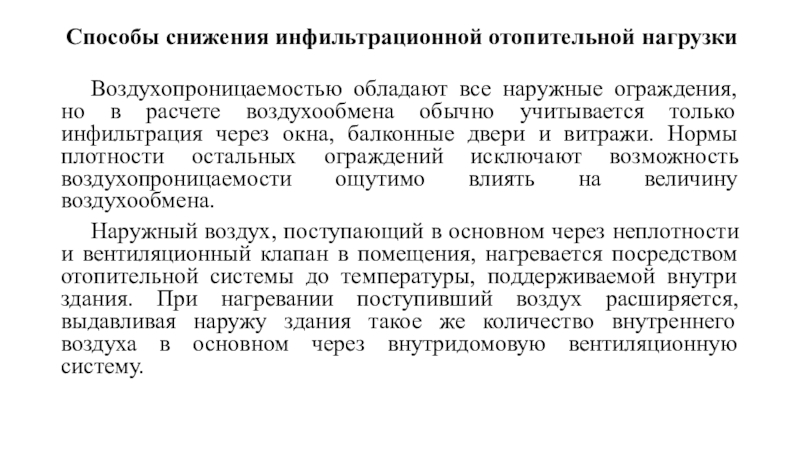

Слайд 25 Способы снижения инфильтрационной отопительной нагрузки
Воздухопроницаемостью обладают все наружные ограждения,

но в расчете воздухообмена обычно учитывается только инфильтрация через окна,

балконные двери и витражи. Нормы плотности остальных ограждений исключают возможность воздухопроницаемости ощутимо влиять на величину воздухообмена.
Наружный воздух, поступающий в основном через неплотности и вентиляционный клапан в помещения, нагревается посредством отопительной системы до температуры, поддерживаемой внутри здания. При нагревании поступивший воздух расширяется, выдавливая наружу здания такое же количество внутреннего воздуха в основном через внутридомовую вентиляционную систему.

Способы снижения инфильтрационной отопительной нагрузки 	Воздухопроницаемостью обладают все наружные ограждения, но в расчете воздухообмена обычно учитывается

Слайд 26 Для повышения эффективности систем отопления жилых и административных зданий целесообразно

использовать теплоту воздуха, удаляемого из здания, для нагрева наружного воздуха,

поступающего в здание. Для этой цели необходимо, чтобы подвод наружного воздуха в помещение осуществлялся организованно по каналам приточной вентиляционной системы через рекуперативные теплообменники


Такая организация движения воздушных потоков требует перехода от систем с естественной вентиляцией помещений здания к механической или приточно-вытяжной системе вентиляции

Для повышения эффективности систем отопления жилых и административных зданий целесообразно использовать теплоту воздуха, удаляемого из здания, для

Слайд 27Классификация систем вентиляции жилых зданий в странах ЕС

Классификация систем вентиляции жилых зданий в странах ЕС

Слайд 28 Анализ материалов, представленных в журнале «Мир климата» показывает, что в

странах ЕС с мягким климатом (Болгария, Италия и др.) воздухообмен

осуществляется путем естественной вентиляции жилых помещений. В тоже время в северных странах, например в Финляндии, прослеживается четкая тенденция на применение механических приточно-вытяжных систем вентиляции с применением теплорекуператоров. Опыт Финляндии для России весьма показателен, так как обе страны находятся в близких климатических условиях.
Анализ материалов, представленных в журнале «Мир климата» показывает, что в странах ЕС с мягким климатом (Болгария, Италия

Слайд 29 Схема приточно-вытяжной системы вентиляции многоквартирного дома
1 –

воздухозаборная шахта (воздуховод); 2 – вытяжная вентиляционная решетка; 3 –

приточная вентиляционная решетка; 4 – приточная вентиляционная установка с подогревом воздуха; 5 – горизонтальный воздуховод; 6 – вертикальный сборный канал; 7 – прибор системы отопления; 8 – зонт; 9 – вытяжной вентилятор; 10 – шумоглушитель; 11 – рекуперативный теплообменник; 12 – канал спутник; 13 – приточный воздуховод
Схема приточно-вытяжной системы вентиляции многоквартирного дома1 – воздухозаборная шахта (воздуховод); 2 – вытяжная вентиляционная

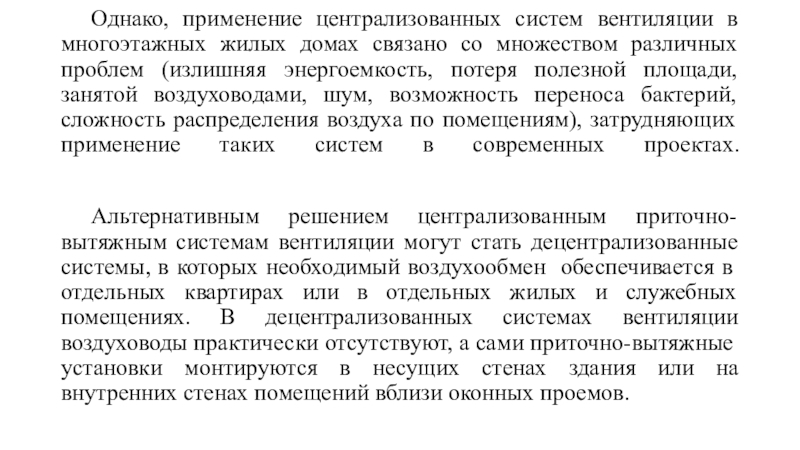

Слайд 30 Однако, применение централизованных систем вентиляции в многоэтажных жилых домах связано

со множеством различных проблем (излишняя энергоемкость, потеря полезной площади, занятой

воздуховодами, шум, возможность переноса бактерий, сложность распределения воздуха по помещениям), затрудняющих применение таких систем в современных проектах.

Альтернативным решением централизованным приточно-вытяжным системам вентиляции могут стать децентрализованные системы, в которых необходимый воздухообмен обеспечивается в отдельных квартирах или в отдельных жилых и служебных помещениях. В децентрализованных системах вентиляции воздуховоды практически отсутствуют, а сами приточно-вытяжные установки монтируются в несущих стенах здания или на внутренних стенах помещений вблизи оконных проемов.

Однако, применение централизованных систем вентиляции в многоэтажных жилых домах связано со множеством различных проблем (излишняя энергоемкость, потеря

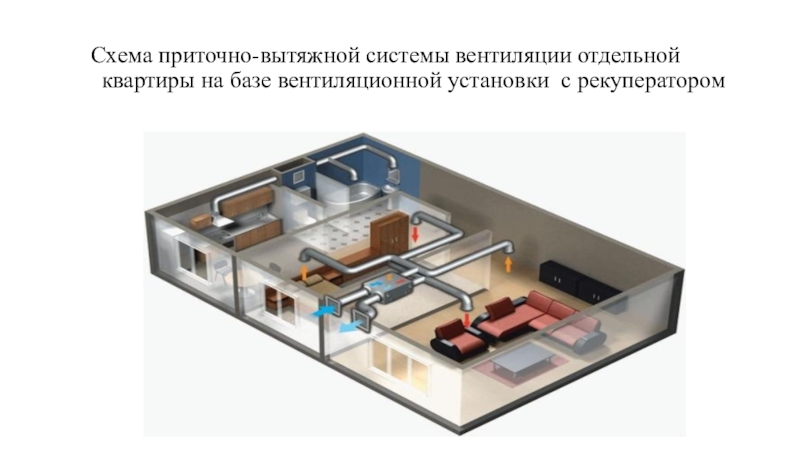

Слайд 31 Схема приточно-вытяжной системы вентиляции отдельной квартиры

на базе вентиляционной установки с рекуператором

Схема приточно-вытяжной системы вентиляции отдельной      квартиры на базе вентиляционной установки с рекуператором

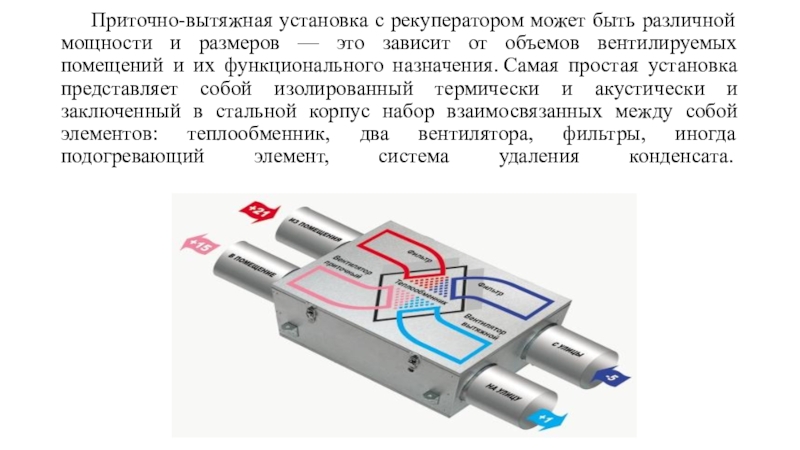

Слайд 32 Приточно-вытяжная установка с рекуператором может быть различной мощности и размеров

— это зависит от объемов вентилируемых помещений и их функционального

назначения. Самая простая установка представляет собой изолированный термически и акустически и заключенный в стальной корпус набор взаимосвязанных между собой элементов: теплообменник, два вентилятора, фильтры, иногда подогревающий элемент, система удаления конденсата.
Приточно-вытяжная установка с рекуператором может быть различной мощности и размеров — это зависит от объемов вентилируемых помещений

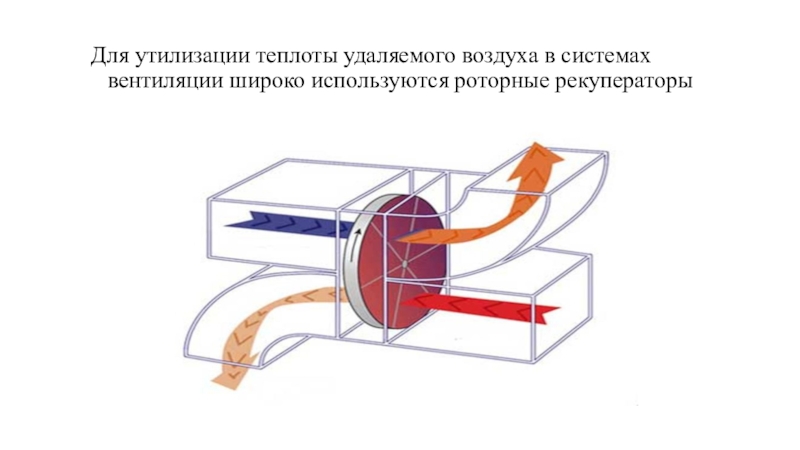

Слайд 33 Для утилизации теплоты удаляемого воздуха в системах

вентиляции широко используются роторные рекуператоры

Для утилизации теплоты удаляемого воздуха в системах      вентиляции широко используются роторные рекуператоры

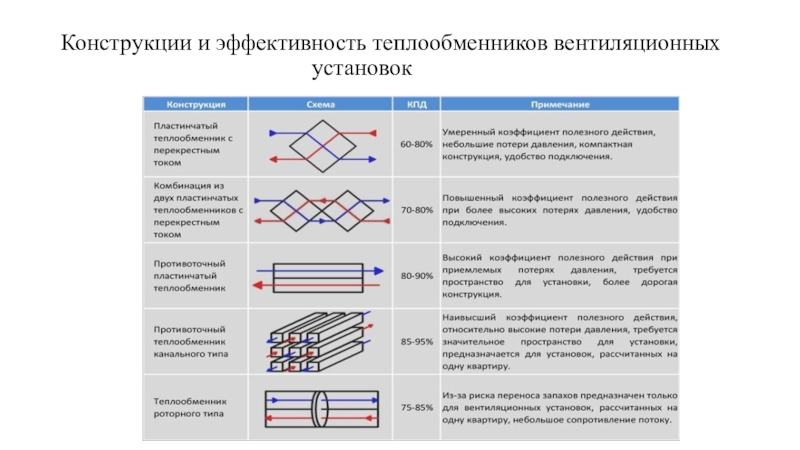

Слайд 34Конструкции и эффективность теплообменников вентиляционных

установок
Конструкции и эффективность теплообменников вентиляционных
