Слайд 1ЛЕКЦИИ 12-13
Принципы сканирующей зондовой микроскопии. Сканирующий туннельный микроскоп.
Атомно-силовой микроскоп.

ЛЕКЦИИ 12-13 Принципы сканирующей зондовой микроскопии. Сканирующий туннельный микроскоп.Атомно-силовой микроскоп.

Слайд 2Принципы сканирующей зондовой микроскопии

Сравнительная характеристика различных методов микроскопического исследования

поверхности твердых тел


Принципы сканирующей зондовой микроскопии Сравнительная характеристика различных методов микроскопического исследования поверхности твердых тел

Слайд 3СКАНИРУЮЩАЯ ЗОНДОВАЯ МИКРОСКОПИЯ

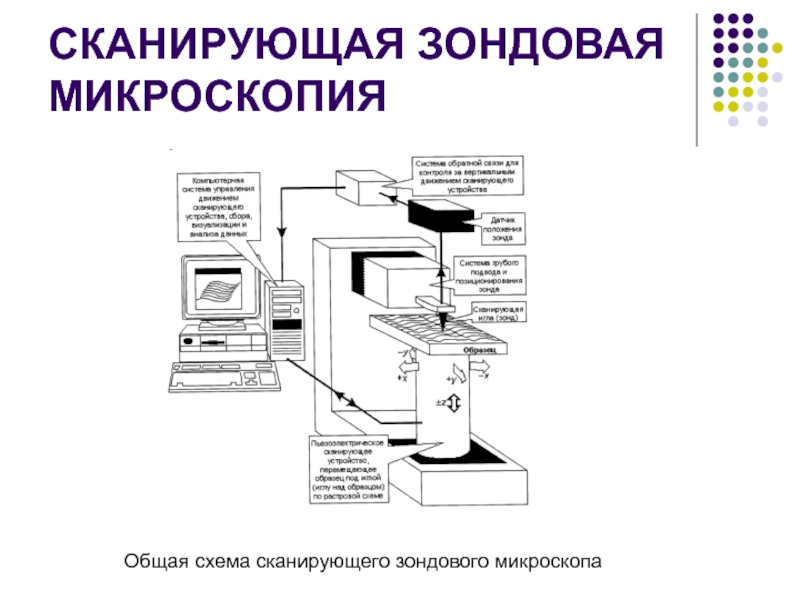

Общая схема сканирующего зондового микроскопа

СКАНИРУЮЩАЯ ЗОНДОВАЯ МИКРОСКОПИЯОбщая схема сканирующего зондового микроскопа

Слайд 4СКАНИРУЮЩАЯ ЗОНДОВАЯ МИКРОСКОПИЯ

СКАНИРУЮЩАЯ ЗОНДОВАЯ МИКРОСКОПИЯ

Слайд 5СКАНИРУЮЩАЯ ЗОНДОВАЯ МИКРОСКОПИЯ
Принципиальная схема работы сканирующего туннельного микроскопа

СКАНИРУЮЩАЯ ЗОНДОВАЯ МИКРОСКОПИЯПринципиальная схема работы сканирующего туннельного микроскопа

Слайд 6СКАНИРУЮЩАЯ ЗОНДОВАЯ МИКРОСКОПИЯ

СКАНИРУЮЩАЯ ЗОНДОВАЯ МИКРОСКОПИЯ

Слайд 7СКАНИРУЮЩАЯ ЗОНДОВАЯ МИКРОСКОПИЯ

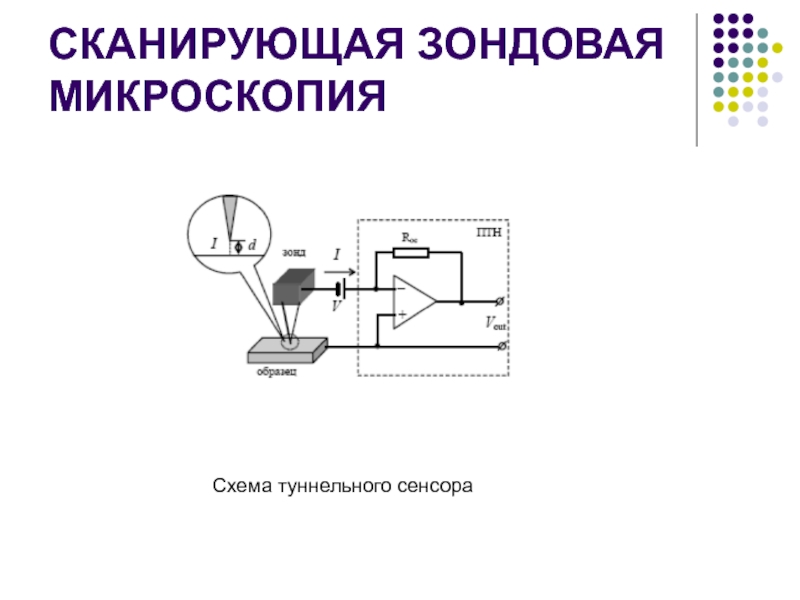

Схема туннельного сенсора

СКАНИРУЮЩАЯ ЗОНДОВАЯ МИКРОСКОПИЯСхема туннельного сенсора

Слайд 8СКАНИРУЮЩАЯ ЗОНДОВАЯ МИКРОСКОПИЯ
Схема силового сенсора

СКАНИРУЮЩАЯ ЗОНДОВАЯ МИКРОСКОПИЯСхема силового сенсора

Слайд 9СКАНИРУЮЩАЯ ЗОНДОВАЯ МИКРОСКОПИЯ

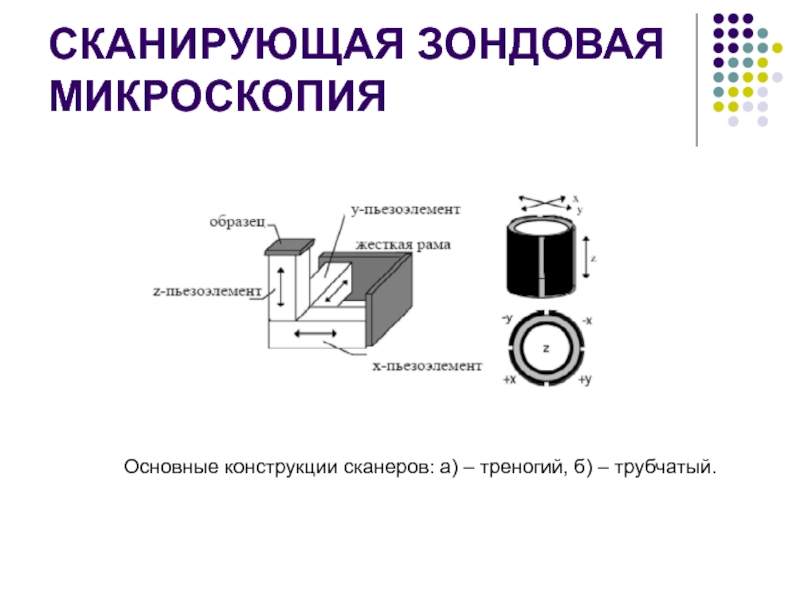

Основные конструкции сканеров: а) – треногий, б) –

трубчатый.

СКАНИРУЮЩАЯ ЗОНДОВАЯ МИКРОСКОПИЯОсновные конструкции сканеров: а) – треногий, б) – трубчатый.

Слайд 10СКАНИРУЮЩАЯ ЗОНДОВАЯ МИКРОСКОПИЯ

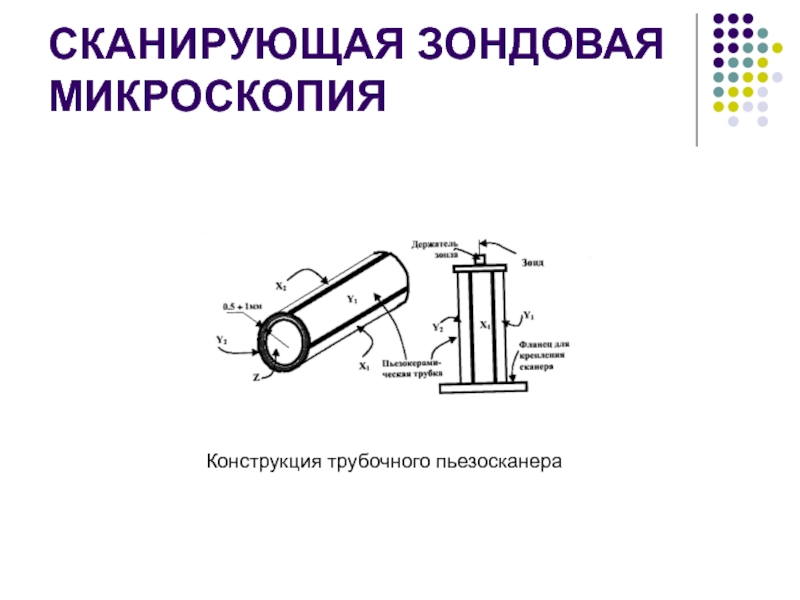

Конструкция трубочного пьезосканера

СКАНИРУЮЩАЯ ЗОНДОВАЯ МИКРОСКОПИЯКонструкция трубочного пьезосканера

Слайд 11СКАНИРУЮЩАЯ ЗОНДОВАЯ МИКРОСКОПИЯ
Схематичное изображение процесса сканирования

СКАНИРУЮЩАЯ ЗОНДОВАЯ МИКРОСКОПИЯСхематичное изображение процесса сканирования

Слайд 12СКАНИРУЮЩАЯ ЗОНДОВАЯ МИКРОСКОПИЯ

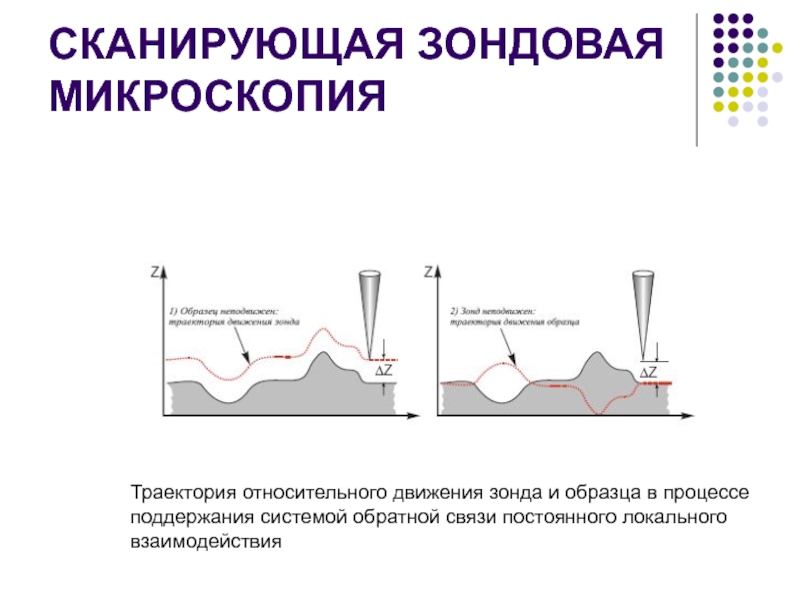

Траектория относительного движения зонда и образца в процессе

поддержания системой обратной связи постоянного локального взаимодействия

СКАНИРУЮЩАЯ ЗОНДОВАЯ МИКРОСКОПИЯТраектория относительного движения зонда и образца в процессе поддержания системой обратной связи постоянного локального взаимодействия

Слайд 13СКАНИРУЮЩАЯ ЗОНДОВАЯ МИКРОСКОПИЯ
Способы графического представления СЗМ-изображений: а)- 2D б) –

3D с боковой подстветкой.

СКАНИРУЮЩАЯ ЗОНДОВАЯ МИКРОСКОПИЯСпособы графического представления СЗМ-изображений: а)- 2D б) – 3D с боковой подстветкой.

Слайд 14СКАНИРУЮЩАЯ ЗОНДОВАЯ МИКРОСКОПИЯ
Возможные искажения в СЗМ изображениях

СКАНИРУЮЩАЯ ЗОНДОВАЯ МИКРОСКОПИЯВозможные искажения в СЗМ изображениях

Слайд 15СКАНИРУЮЩАЯ ЗОНДОВАЯ МИКРОСКОПИЯ
Схема работы микроскопа атомных сил

СКАНИРУЮЩАЯ ЗОНДОВАЯ МИКРОСКОПИЯСхема работы микроскопа атомных сил

Слайд 16СКАНИРУЮЩАЯ ЗОНДОВАЯ МИКРОСКОПИЯ

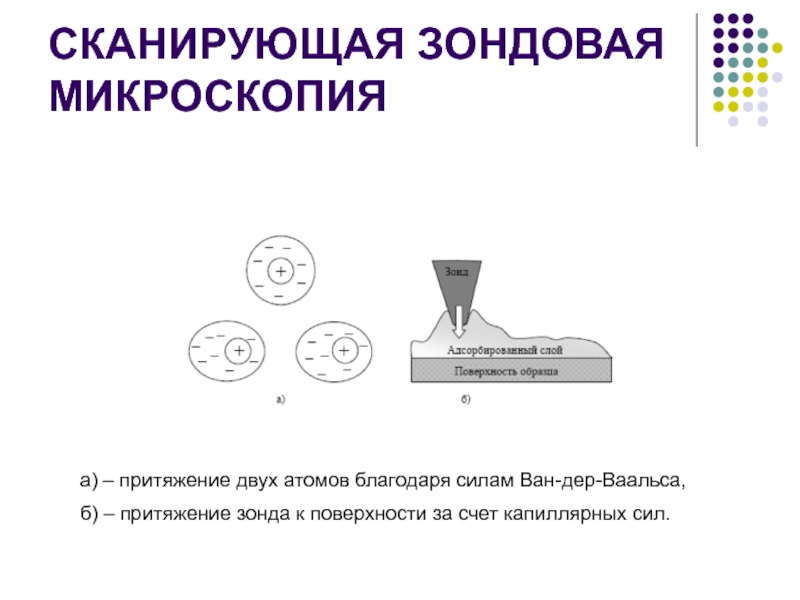

а) – притяжение двух атомов благодаря силам Ван-дер-Ваальса,
б)

– притяжение зонда к поверхности за счет капиллярных сил.

СКАНИРУЮЩАЯ ЗОНДОВАЯ МИКРОСКОПИЯа) – притяжение двух атомов благодаря силам Ван-дер-Ваальса,б) – притяжение зонда к поверхности за счет

Слайд 17СКАНИРУЮЩАЯ ЗОНДОВАЯ МИКРОСКОПИЯ

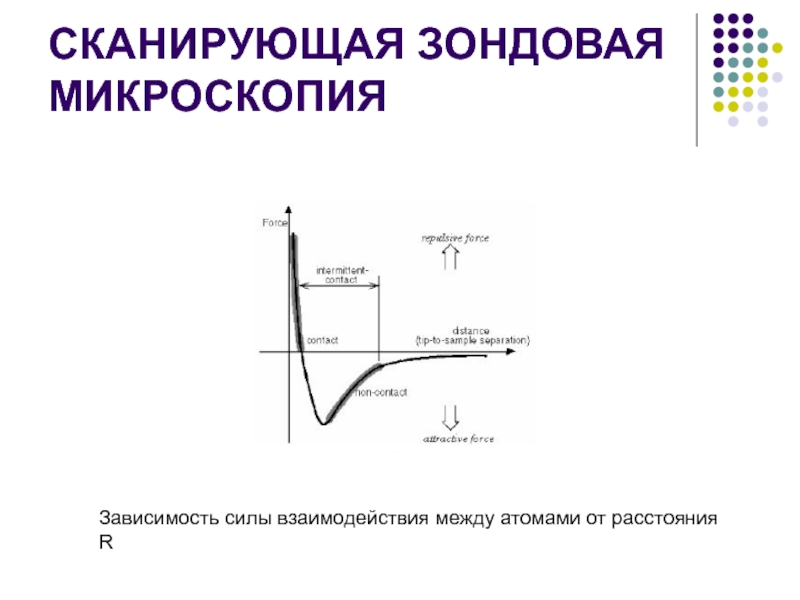

Зависимость силы взаимодействия между атомами от расстояния R

СКАНИРУЮЩАЯ ЗОНДОВАЯ МИКРОСКОПИЯЗависимость силы взаимодействия между атомами от расстояния R

Слайд 18СКАНИРУЮЩАЯ ЗОНДОВАЯ МИКРОСКОПИЯ
Электронно-микроскопическое изображение
а) V- образного кантилевера; б) I-образного

кантилевера;
в) – контактного кантилевера

СКАНИРУЮЩАЯ ЗОНДОВАЯ МИКРОСКОПИЯЭлектронно-микроскопическое изображение а) V- образного кантилевера; б) I-образного кантилевера; в) – контактного кантилевера

Слайд 19СКАНИРУЮЩАЯ ЗОНДОВАЯ МИКРОСКОПИЯ

СКАНИРУЮЩАЯ ЗОНДОВАЯ МИКРОСКОПИЯ

Слайд 20СКАНИРУЮЩАЯ ЗОНДОВАЯ ЛИТОГРАФИЯ

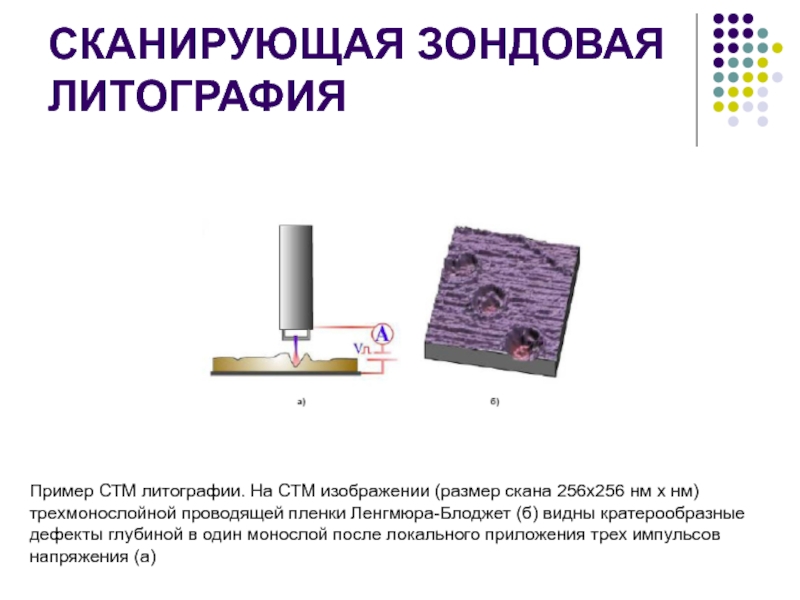

Пример СТМ литографии. На СТМ изображении (размер скана

256х256 нм х нм) трехмонослойной проводящей пленки Ленгмюра-Блоджет (б) видны

кратерообразные дефекты глубиной в один монослой после локального приложения трех импульсов напряжения (а)
СКАНИРУЮЩАЯ ЗОНДОВАЯ ЛИТОГРАФИЯПример СТМ литографии. На СТМ изображении (размер скана 256х256 нм х нм) трехмонослойной проводящей пленки

Слайд 21СТМ И АСМ ИЗОБРАЖЕНИЯ
Поверхность меди
Ксенон на никеле
Никель на меди

СТМ И АСМ ИЗОБРАЖЕНИЯПоверхность медиКсенон на никелеНикель на меди

Слайд 22СТМ И АСМ ИЗОБРАЖЕНИЯ
Mode:АСМ Анодно-Окислительная Литография
Размер скана:1.4x1.4 µmРезонансная частота:320 kHz
Анодно-Окислительная Нанолитография, выполненная

с помощью DCP зонда на титановой подложке.

СТМ И АСМ ИЗОБРАЖЕНИЯMode:АСМ Анодно-Окислительная ЛитографияРазмер скана:1.4x1.4 µmРезонансная частота:320 kHzАнодно-Окислительная Нанолитография, выполненная с помощью DCP зонда на титановой подложке.

Слайд 23СТМ И АСМ ИЗОБРАЖЕНИЯ
Mode:АСМ "Полуконтактный" Метод
Размер скана:1.5x1.5 µm
Углеродные нанотрубки на

кремниевой подложке.

СТМ И АСМ ИЗОБРАЖЕНИЯMode:АСМ

Слайд 24СТМ И АСМ ИЗОБРАЖЕНИЯ
Mode: Метод постоянной высоты
Размер скана:4.8x4.8 nm
СТМ изображение

гладкого участка поверхности оксида рутения титана (RuO2TiO2) с атомарным разрешением. Изображение

получено в реальных условиях на воздухе, после длительного хранения образца. Получение атомарного изображения на проводящем оксиде ОРТА, очевидно, вызвано тем, что на нем не образуется коррозионной оксидной пленки, поскольку он сам оксид. Полученный результат указывает на перспективность изучения строения проводящих оксидов методом СТМ в реальных условиях c атомарным разрешением.  .
СТМ И АСМ ИЗОБРАЖЕНИЯMode: Метод постоянной высотыРазмер скана:4.8x4.8 nm СТМ изображение гладкого участка поверхности оксида рутения титана (RuO2TiO2) с

Слайд 25СТМ И АСМ ИЗОБРАЖЕНИЯ
Mode: Метод постоянной высоты
Размер скана: 20x20 nm
СТМ

изображение углеродных нанотрубок, насажденных на ВОПГ подложку. Атомарная структура нанотрубок, отчетливо видны

конец трубки и подложка. .
СТМ И АСМ ИЗОБРАЖЕНИЯMode: Метод постоянной высотыРазмер скана: 20x20 nm СТМ изображение углеродных нанотрубок, насажденных на ВОПГ подложку.

Слайд 26СТМ И АСМ ИЗОБРАЖЕНИЯ

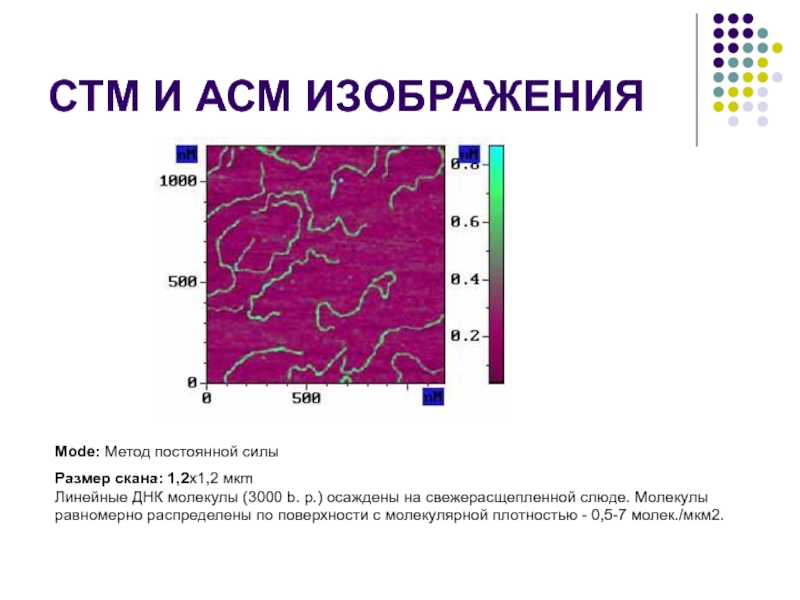

Mode: Метод постоянной силы
Размер скана: 1,2x1,2 мкm
Линейные

ДНК молекулы (3000 b. p.) осаждены на свежерасщепленной слюде. Молекулы

равномерно распределены по поверхности с молекулярной плотностью - 0,5-7 молек./мкм2.
СТМ И АСМ ИЗОБРАЖЕНИЯMode: Метод постоянной силыРазмер скана: 1,2x1,2 мкm Линейные ДНК молекулы (3000 b. p.) осаждены на

Слайд 27СТМ И АСМ ИЗОБРАЖЕНИЯ
Mode: Полуконтактный метод
Размер скана: 14x14 мкm
АСМ изображение

DVD диска .

СТМ И АСМ ИЗОБРАЖЕНИЯMode: Полуконтактный методРазмер скана: 14x14 мкm АСМ изображение DVD диска .
