Слайд 1Проектирование и создание дорожно-тропиночной сети парковых объектов
Автор: Волкова Ольга Вадимовна

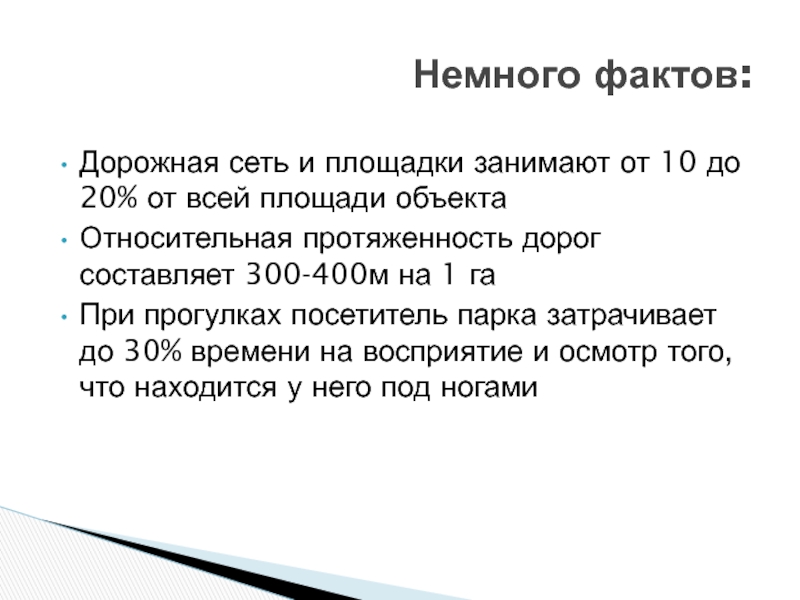

Слайд 2Дорожная сеть и площадки занимают от 10 до 20% от

всей площади объекта
Относительная протяженность дорог составляет 300-400м на 1 га
При

прогулках посетитель парка затрачивает до 30% времени на восприятие и осмотр того, что находится у него под ногами

Немного фактов:

Дорожная сеть и площадки занимают от 10 до 20% от всей площади объектаОтносительная протяженность дорог составляет 300-400м

Слайд 3

Слайд 4

Слайд 5

Слайд 6

Слайд 7

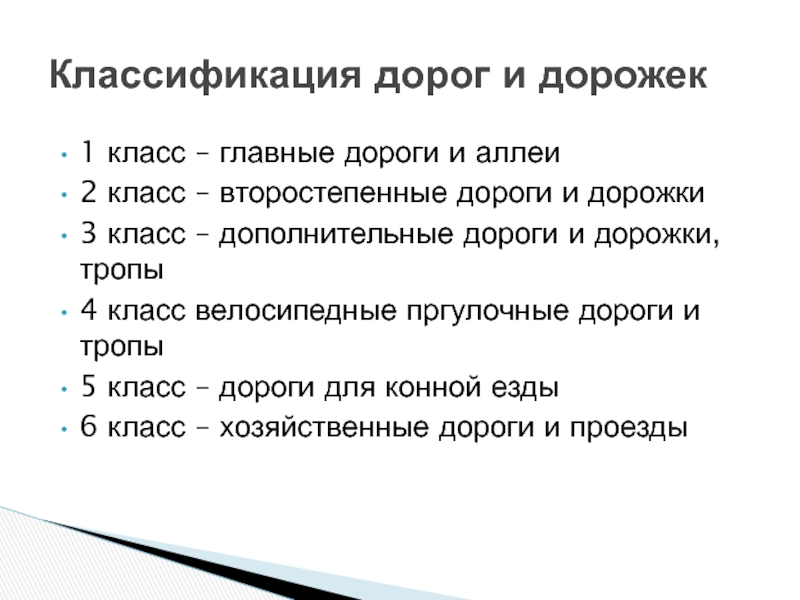

Слайд 81 класс – главные дороги и аллеи
2 класс – второстепенные

дороги и дорожки
3 класс – дополнительные дороги и дорожки, тропы
4

класс велосипедные пргулочные дороги и тропы
5 класс – дороги для конной езды
6 класс – хозяйственные дороги и проезды

Классификация дорог и дорожек

1 класс – главные дороги и аллеи2 класс – второстепенные дороги и дорожки3 класс – дополнительные дороги

Слайд 9

Слайд 10

Слайд 11

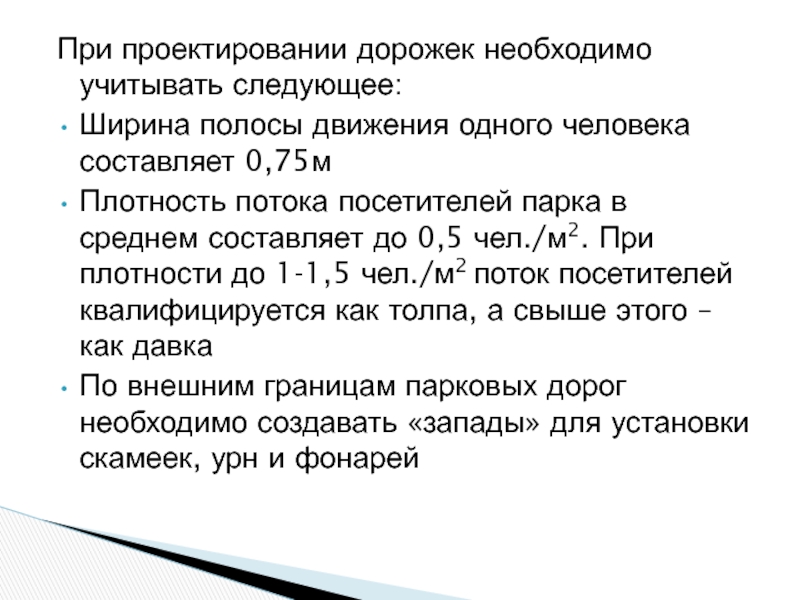

Слайд 12При проектировании дорожек необходимо учитывать следующее:
Ширина полосы движения одного человека

составляет 0,75м
Плотность потока посетителей парка в среднем составляет до 0,5

чел./м2. При плотности до 1-1,5 чел./м2 поток посетителей квалифицируется как толпа, а свыше этого – как давка
По внешним границам парковых дорог необходимо создавать «запады» для установки скамеек, урн и фонарей

При проектировании дорожек необходимо учитывать следующее:Ширина полосы движения одного человека составляет 0,75мПлотность потока посетителей парка в среднем

Слайд 13Данная величина определяется исходя из единовременной емкости объекта (расчет в

выходной день, в «час пик»)
S=I/P*0,75, где
I – интенсивность движения посетителей

по одной дороге, чел./час;
Р – пропускная способность одной полосы (400-600 чел./час)
0,75 – ширина одной полосы движения, м

Пропускная способность

Данная величина определяется исходя из единовременной емкости объекта (расчет в выходной день, в «час пик»)S=I/P*0,75, гдеI –

Слайд 14

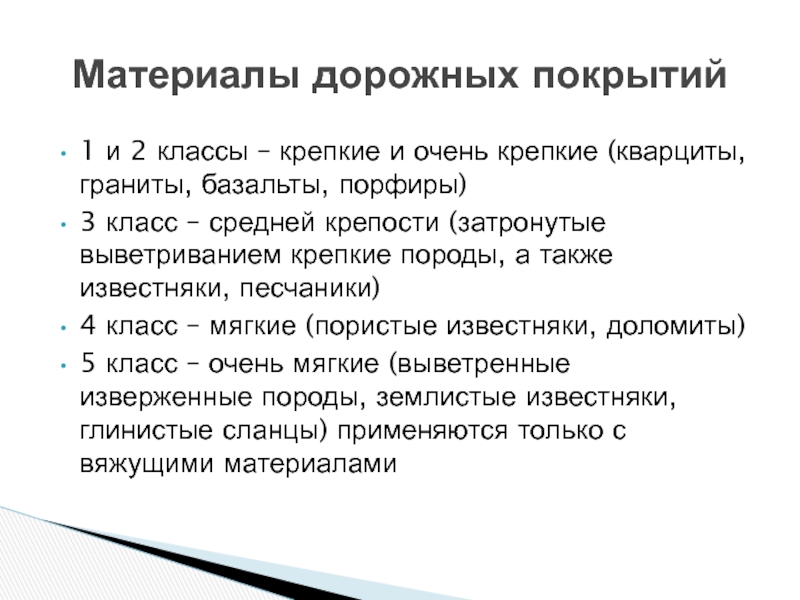

Слайд 151 и 2 классы – крепкие и очень крепкие (кварциты,

граниты, базальты, порфиры)
3 класс – средней крепости (затронутые выветриванием крепкие

породы, а также известняки, песчаники)
4 класс – мягкие (пористые известняки, доломиты)
5 класс – очень мягкие (выветренные изверженные породы, землистые известняки, глинистые сланцы) применяются только с вяжущими материалами

Материалы дорожных покрытий

1 и 2 классы – крепкие и очень крепкие (кварциты, граниты, базальты, порфиры)3 класс – средней крепости

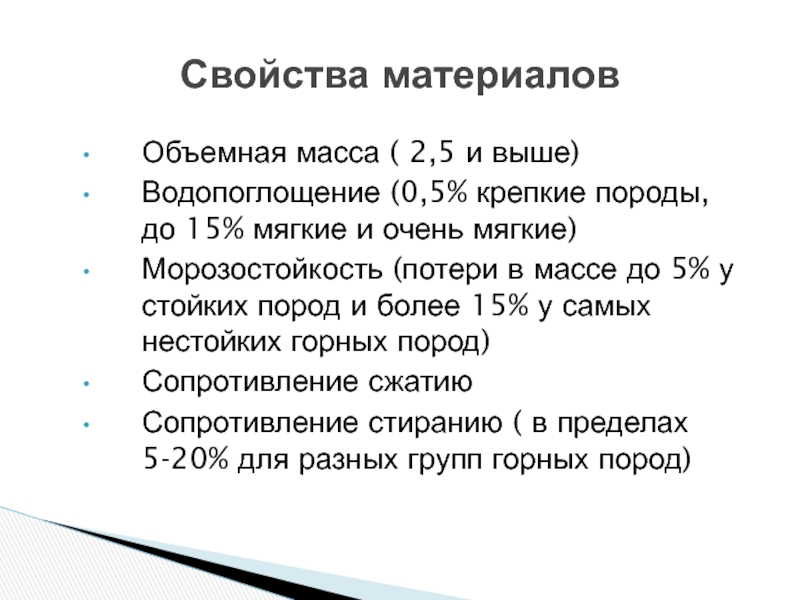

Слайд 16Объемная масса ( 2,5 и выше)
Водопоглощение (0,5% крепкие породы, до

15% мягкие и очень мягкие)
Морозостойкость (потери в массе до 5%

у стойких пород и более 15% у самых нестойких горных пород)
Сопротивление сжатию
Сопротивление стиранию ( в пределах 5-20% для разных групп горных пород)

Свойства материалов

Объемная масса ( 2,5 и выше)Водопоглощение (0,5% крепкие породы, до 15% мягкие и очень мягкие)Морозостойкость (потери в

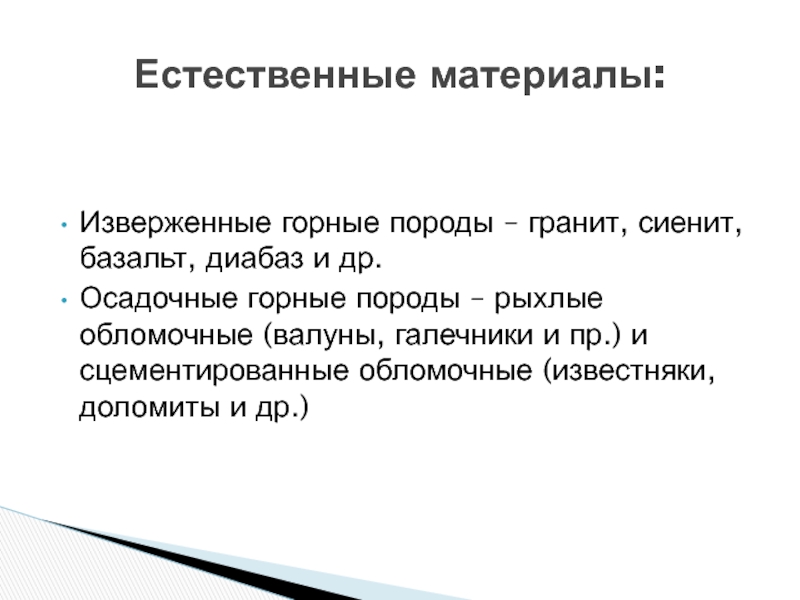

Слайд 17Изверженные горные породы – гранит, сиенит, базальт, диабаз и др.
Осадочные

горные породы – рыхлые обломочные (валуны, галечники и пр.) и

сцементированные обломочные (известняки, доломиты и др.)

Естественные материалы:

Изверженные горные породы – гранит, сиенит, базальт, диабаз и др.Осадочные горные породы – рыхлые обломочные (валуны, галечники

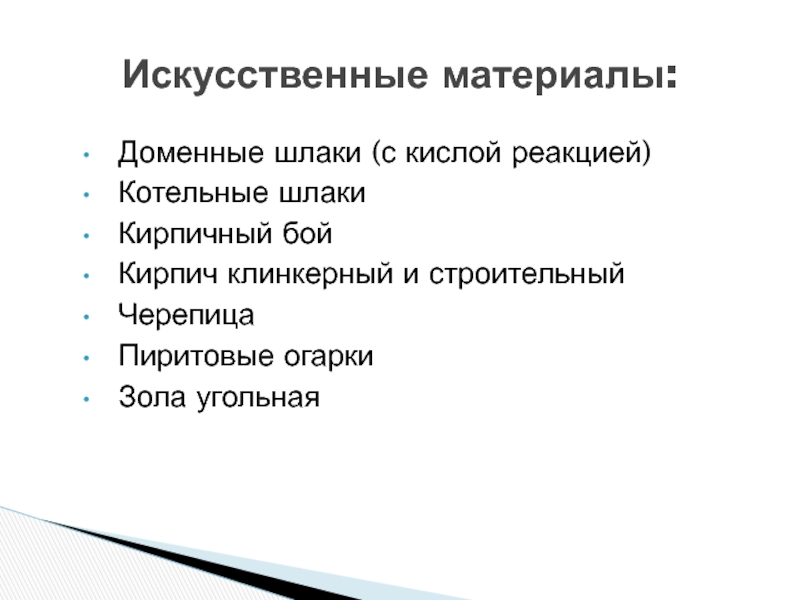

Слайд 18Доменные шлаки (с кислой реакцией)
Котельные шлаки
Кирпичный бой
Кирпич клинкерный и строительный
Черепица
Пиритовые

огарки
Зола угольная

Искусственные материалы:

Доменные шлаки (с кислой реакцией)Котельные шлакиКирпичный бойКирпич клинкерный и строительныйЧерепицаПиритовые огаркиЗола угольнаяИскусственные материалы:

Разделы презентаций

Проектирование и создание дорожно-тропиночной сети парковых объектов

Содержание

Слайды и текст этой презентации

Слайд 1Проектирование и создание дорожно-тропиночной сети парковых объектовАвтор: Волкова Ольга Вадимовна

Слайд 2Дорожная сеть и площадки занимают от 10 до 20% от

всей площади объектаОтносительная протяженность дорог составляет 300-400м на 1 гаПри

Слайд 81 класс – главные дороги и аллеи2 класс – второстепенные

дороги и дорожки3 класс – дополнительные дороги и дорожки, тропы4

Слайд 12При проектировании дорожек необходимо учитывать следующее:Ширина полосы движения одного человека

составляет 0,75мПлотность потока посетителей парка в среднем составляет до 0,5

Слайд 13Данная величина определяется исходя из единовременной емкости объекта (расчет в

выходной день, в «час пик»)S=I/P*0,75, гдеI – интенсивность движения посетителей

Слайд 151 и 2 классы – крепкие и очень крепкие (кварциты,

граниты, базальты, порфиры)3 класс – средней крепости (затронутые выветриванием крепкие

Слайд 16Объемная масса ( 2,5 и выше)Водопоглощение (0,5% крепкие породы, до

15% мягкие и очень мягкие)Морозостойкость (потери в массе до 5%

Слайд 17Изверженные горные породы – гранит, сиенит, базальт, диабаз и др.Осадочные

горные породы – рыхлые обломочные (валуны, галечники и пр.) и

Слайд 18Доменные шлаки (с кислой реакцией)Котельные шлакиКирпичный бойКирпич клинкерный и строительныйЧерепицаПиритовые

огаркиЗола угольнаяИскусственные материалы:

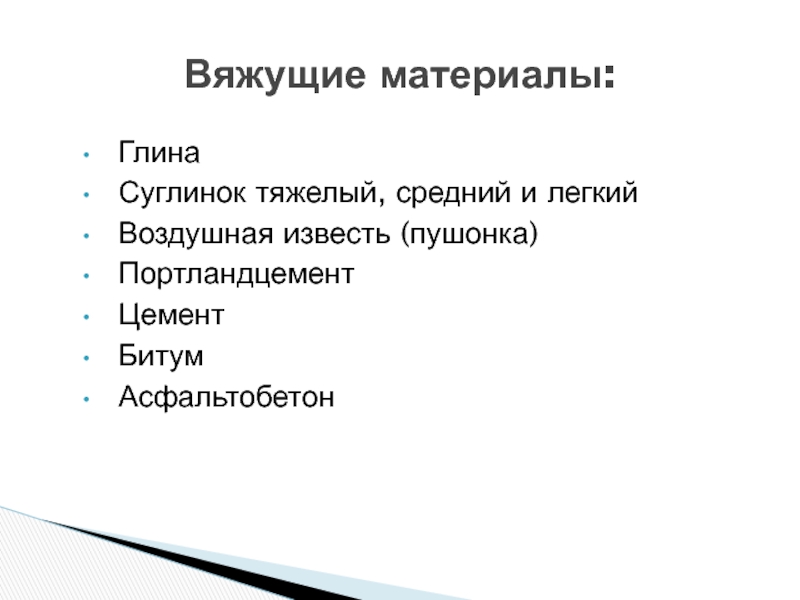

Слайд 19ГлинаСуглинок тяжелый, средний и легкийВоздушная известь (пушонка)ПортландцементЦементБитумАсфальтобетонВяжущие материалы:

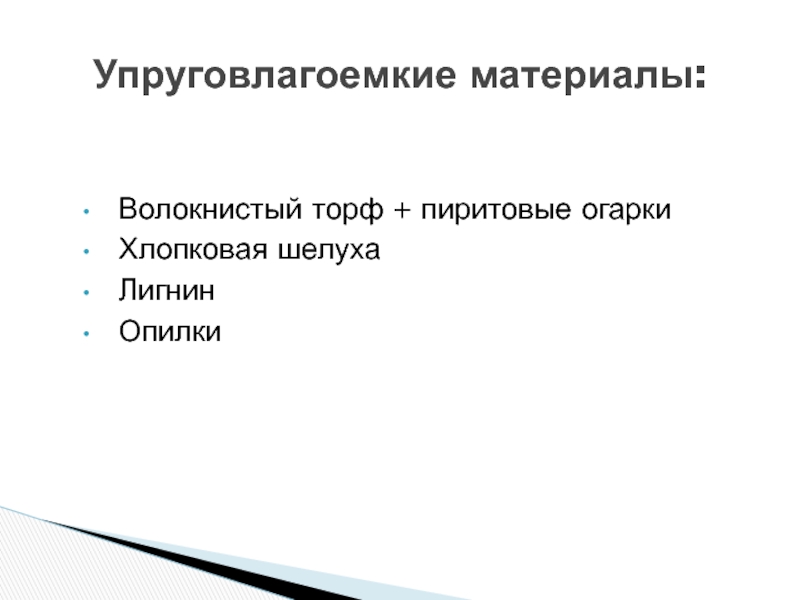

Слайд 20Волокнистый торф + пиритовые огаркиХлопковая шелухаЛигнинОпилкиУпруговлагоемкие материалы:
