Слайд 1Распад переохлажденного аустенита в углеродистых сталях при непрерывном охлаждении
Слайд 2V1
Распад переохлажденного аустенита при непрерывном охлаждении
А с1
А с3
МН
1. Сталь эвтектоидного
состава
lg τ
Охлаждение со скоростью V1: распад идет по
диффузионному механизму, малая степень переохлаждения. В структуре получим грубопластинчатый перлит.
исходное γ зерно
Слайд 3V2
Распад переохлажденного аустенита при непрерывном охлаждении
1. Сталь эвтектоидного состава
А с1
А
с3
МН
lg τ
Скорость V2: более высокая скорость охлаждения, образуется перлит с
большей степенью дисперсности.
исходное γ зерно
Слайд 4V3
Ас1
Ас3
МН
lg τ
Распад переохлажденного аустенита при непрерывном охлаждении
1. Сталь эвтектоидного состава
исходное
γ зерно

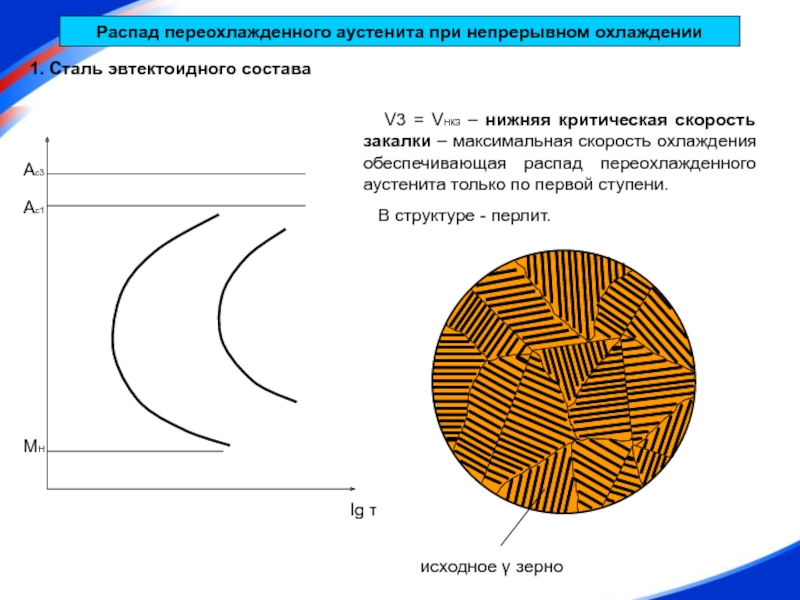

V3 = VНКЗ – нижняя критическая скорость
закалки – максимальная скорость охлаждения обеспечивающая распад переохлажденного аустенита только по первой ступени.
В структуре - перлит.

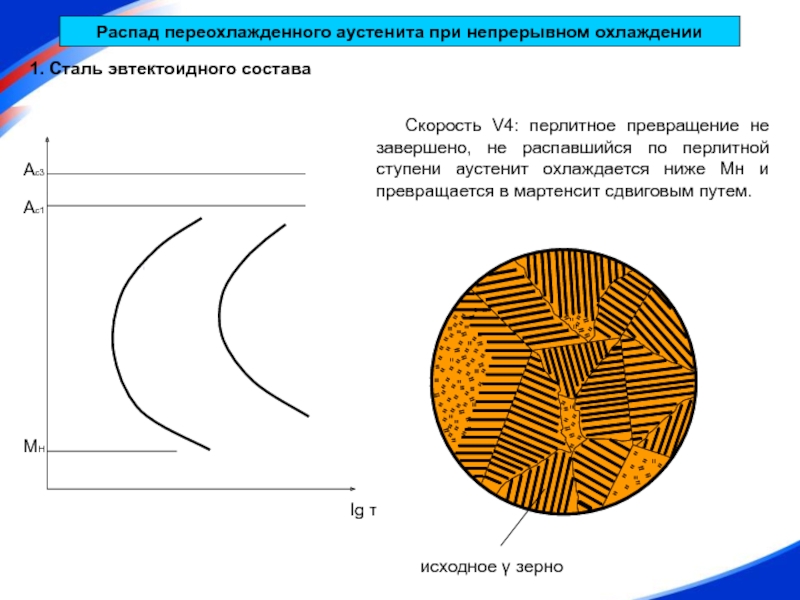

Слайд 5V4
Ас1
Ас3
МН
lg τ
Распад переохлажденного аустенита при непрерывном охлаждении
1. Сталь эвтектоидного состава
Скорость V4: перлитное превращение не завершено, не распавшийся по
перлитной ступени аустенит охлаждается ниже Мн и превращается в мартенсит сдвиговым путем.
исходное γ зерно
Слайд 6Ас1
Ас3
МН
lg τ
V5
Распад переохлажденного аустенита при непрерывном охлаждении
1. Сталь эвтектоидного состава

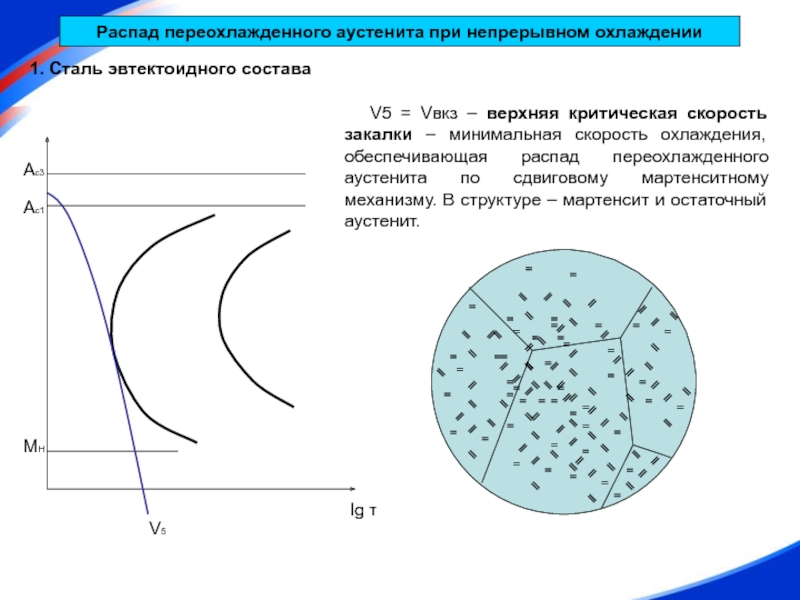

V5 = Vвкз – верхняя критическая скорость закалки –
минимальная скорость охлаждения, обеспечивающая распад переохлажденного аустенита по сдвиговому мартенситному механизму. В структуре – мартенсит и остаточный аустенит.
Слайд 7Ас1
Ас3
МН
lg τ
V6
Распад переохлажденного аустенита при непрерывном охлаждении
1. Сталь эвтектоидного состава

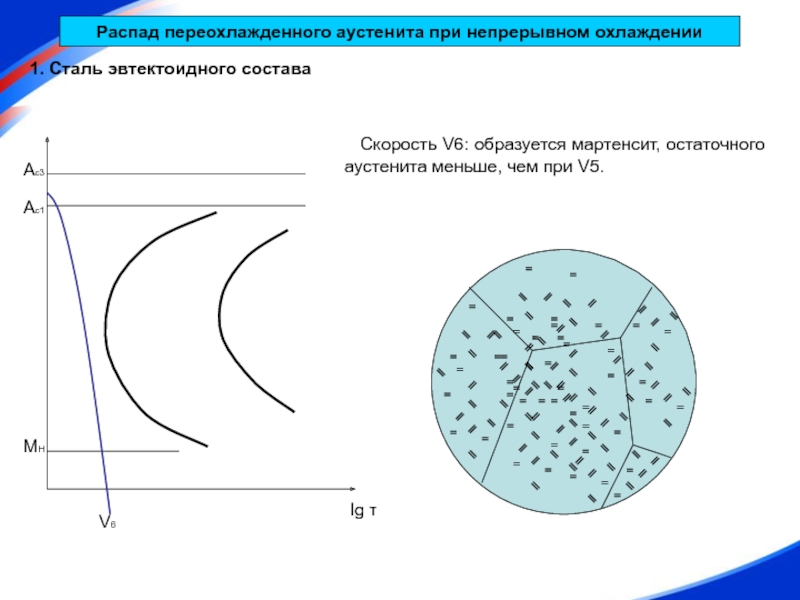

Скорость V6: образуется мартенсит, остаточного аустенита меньше, чем при
V5.
Слайд 8Распад переохлажденного аустенита при непрерывном охлаждении
1. Сталь эвтектоидного состава: структурное
поле
γост
П
М
Р, %
Vохл
Vнкз
Vвкз
100
Слайд 9V1
Распад переохлажденного аустенита при непрерывном охлаждении
2. Сталь доэвтектоидного состава
Ас1
Ас3
МН
lg τ

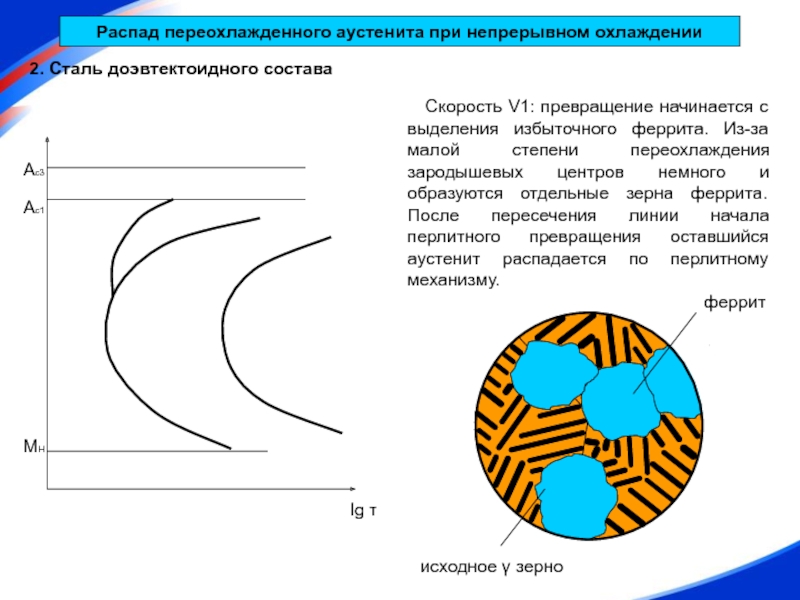

Скорость V1: превращение начинается с выделения избыточного феррита. Из-за
малой степени переохлаждения зародышевых центров немного и образуются отдельные зерна феррита. После пересечения линии начала перлитного превращения оставшийся аустенит распадается по перлитному механизму.
феррит
исходное γ зерно
Слайд 10V2
Распад переохлажденного аустенита при непрерывном охлаждении
2. Сталь доэвтектоидного состава
Ас1
Ас3
МН
lg τ
Скорость V2: выше степень переохлаждения – больше зародышевых центров
феррита, выделяющегося в виде сетки.
Структура после охлаждения – зерна перлита с ферритной сеткой по границам.
ферритная сетка

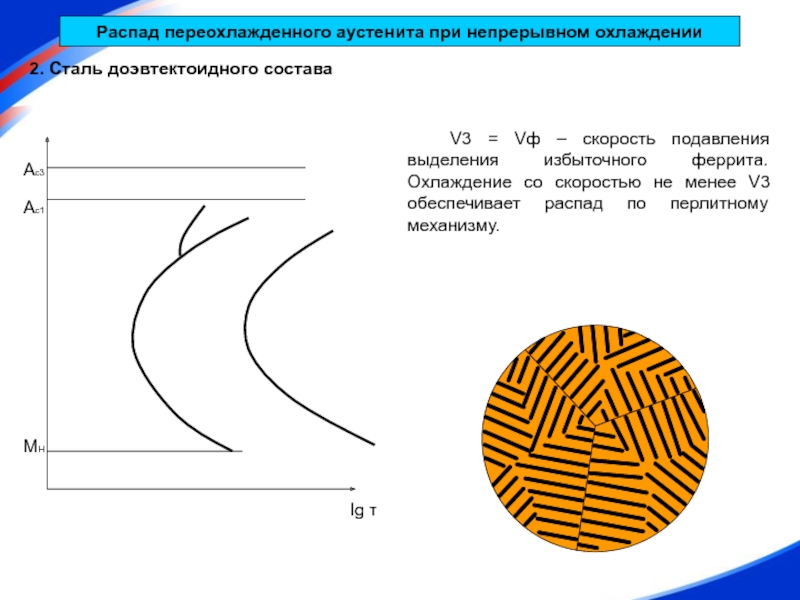

Слайд 11V3
Распад переохлажденного аустенита при непрерывном охлаждении
2. Сталь доэвтектоидного состава
Ас1
Ас3
МН
lg τ
V3 = Vф – скорость подавления выделения избыточного феррита.
Охлаждение со скоростью не менее V3 обеспечивает распад по перлитному механизму.
Слайд 12V4
Распад переохлажденного аустенита при непрерывном охлаждении
2. Сталь доэвтектоидного состава
Ас1
Ас3
МН
lg τ

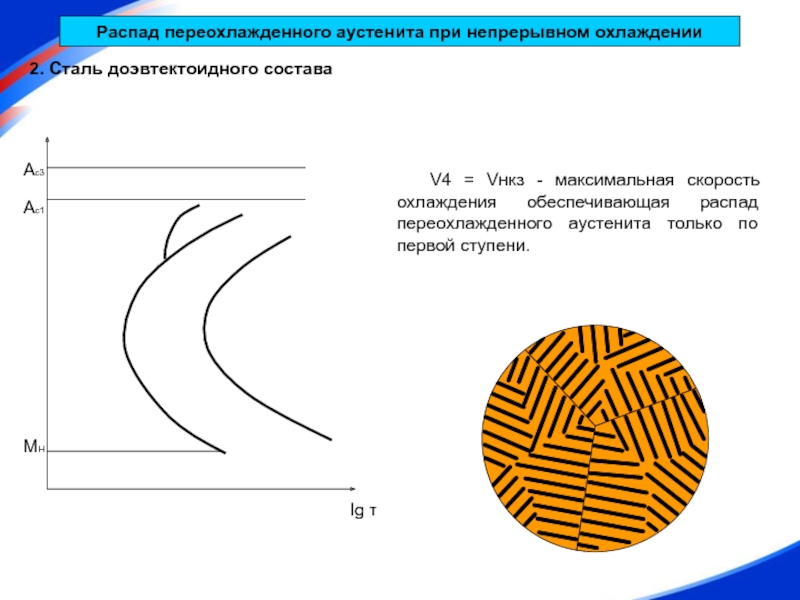

V4 = Vнкз - максимальная скорость охлаждения обеспечивающая распад
переохлажденного аустенита только по первой ступени.
Слайд 13V5
Распад переохлажденного аустенита при непрерывном охлаждении
2. Сталь доэвтектоидного состава
Ас1
Ас3
МН
lg τ
исходное
γ зерно

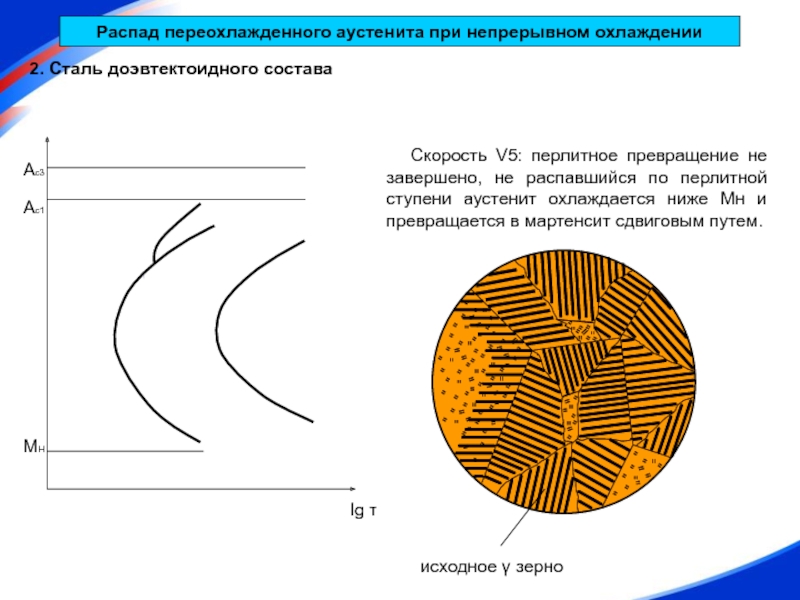

Скорость V5: перлитное превращение не завершено, не
распавшийся по перлитной ступени аустенит охлаждается ниже Мн и превращается в мартенсит сдвиговым путем.
Слайд 14Распад переохлажденного аустенита при непрерывном охлаждении
2. Сталь доэвтектоидного состава
Ас1
Ас3
МН
lg τ
V6
V6 = Vвкз – минимальная скорость охлаждения, обеспечивающая распад
переохлажденного аустенита по сдвиговому мартенситному механизму. В структуре – мартенсит и остаточный аустенит.
Слайд 15Распад переохлажденного аустенита при непрерывном охлаждении
2. Сталь доэвтектоидного состава
Ас1
Ас3
МН
lg τ
V7

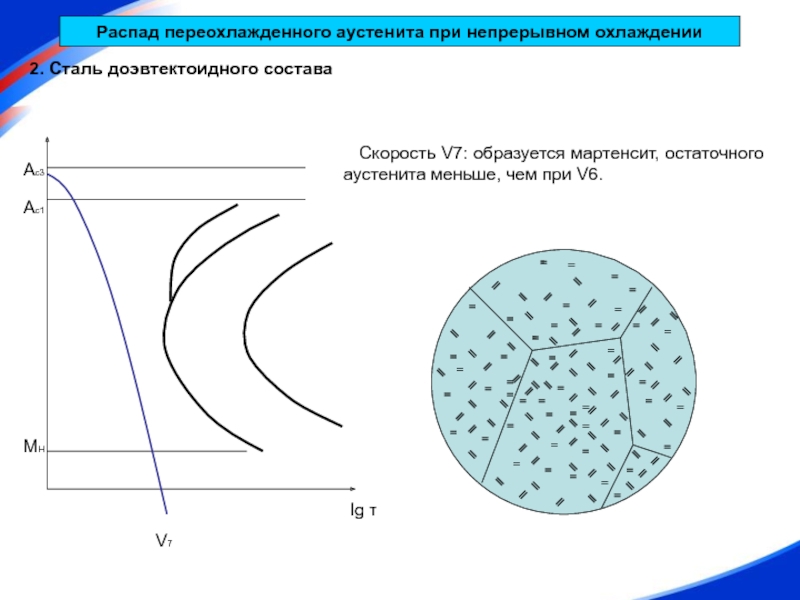

Скорость V7: образуется мартенсит, остаточного аустенита меньше, чем при
V6.
Слайд 16Распад переохлажденного аустенита при непрерывном охлаждении
2. Сталь доэвтектоидного состава: структурное
поле
γост
Р, %
Vохл
Vнкз
Vвкз
Vф
Ф
П
М
100

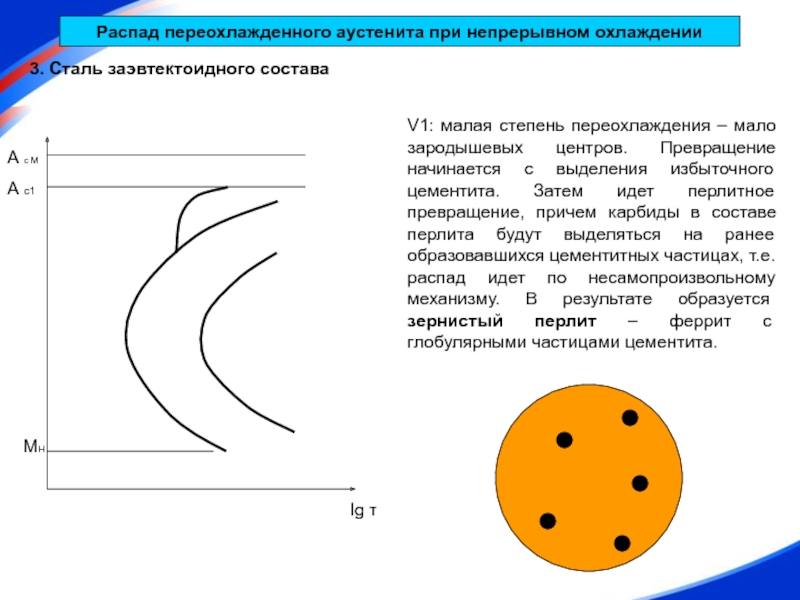

Слайд 17V1
Распад переохлажденного аустенита при непрерывном охлаждении
3. Сталь заэвтектоидного состава
А с1
А
с М
МН
lg τ
V1: малая степень переохлаждения – мало зародышевых центров.
Превращение начинается с выделения избыточного цементита. Затем идет перлитное превращение, причем карбиды в составе перлита будут выделяться на ранее образовавшихся цементитных частицах, т.е. распад идет по несамопроизвольному механизму. В результате образуется зернистый перлит – феррит с глобулярными частицами цементита.
Слайд 18V2
А с1
А с М
МН
lg τ
Распад переохлажденного аустенита при непрерывном охлаждении
3.
Сталь заэвтектоидного состава
V2: степень переохлаждения выше, образуется больше зародышей карбидной
фазы, они формируют цементитную сетку по границам аустенитного зерна. В структуре после превращения – перлит и карбидная сетка.
карбидная сетка
Слайд 19А с1
А с М
МН
lg τ
Распад переохлажденного аустенита при непрерывном охлаждении
3.
Сталь заэвтектоидного состава
Vк
Vнкз
Vвкз
Vк: скорость подавления выделения избыточного цементита.
В структуре -
перлит

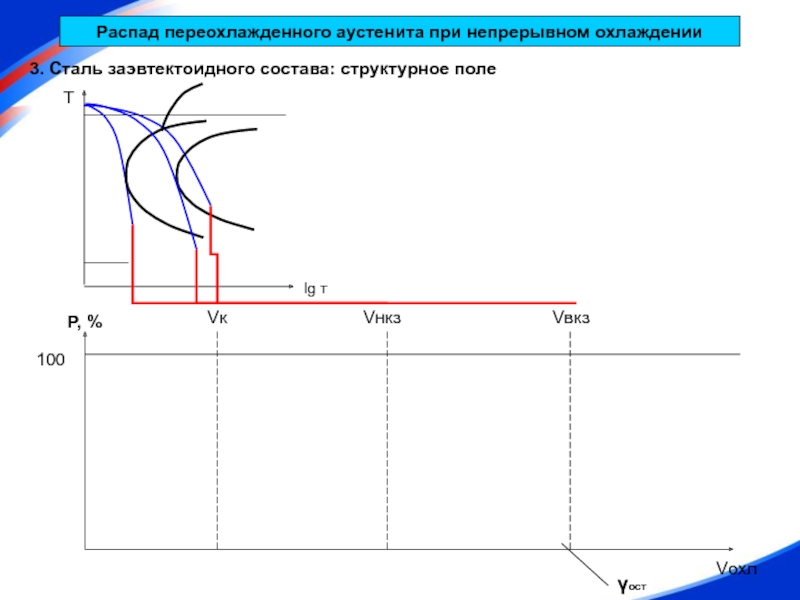

Слайд 20Распад переохлажденного аустенита при непрерывном охлаждении
3. Сталь заэвтектоидного состава: структурное
поле
γост
Р, %
Vохл
Vнкз
Vвкз
Vк
Ц
П
М
100

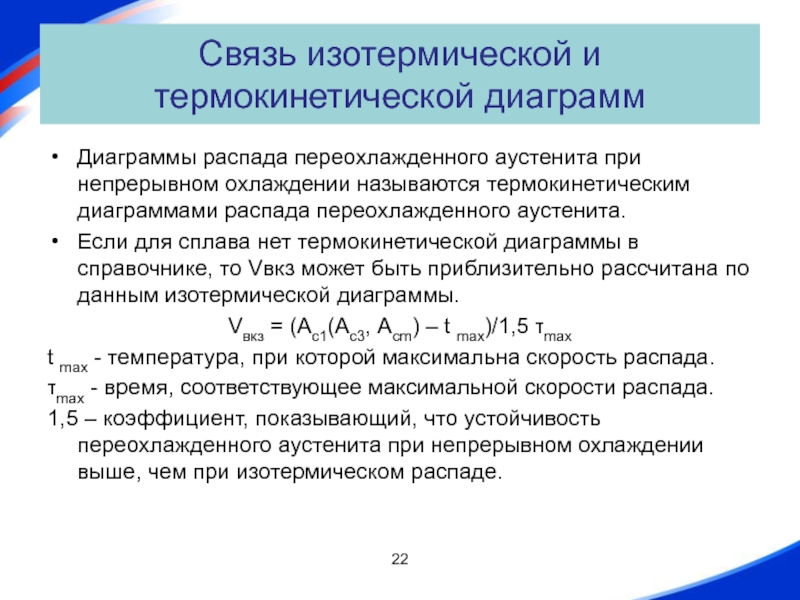

Слайд 22Связь изотермической и термокинетической диаграмм
Диаграммы распада переохлажденного аустенита при непрерывном
охлаждении называются термокинетическим диаграммами распада переохлажденного аустенита.
Если для сплава нет
термокинетической диаграммы в справочнике, то Vвкз может быть приблизительно рассчитана по данным изотермической диаграммы.
Vвкз = (Ас1(Ас3, Асm) – t max)/1,5 max
t max - температура, при которой максимальна скорость распада.
max - время, соответствующее максимальной скорости распада.
1,5 – коэффициент, показывающий, что устойчивость переохлажденного аустенита при непрерывном охлаждении выше, чем при изотермическом распаде.

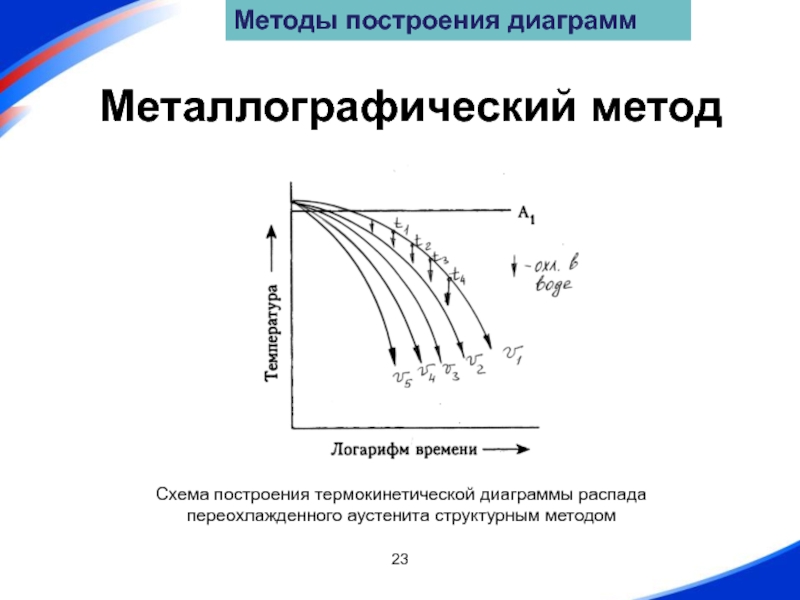

Слайд 23Металлографический метод
Схема построения термокинетической диаграммы распада переохлажденного аустенита структурным
методом
Методы построения диаграмм
Слайд 24Основы теории термической обработки материалов и нанесения покрытий Лекция 22

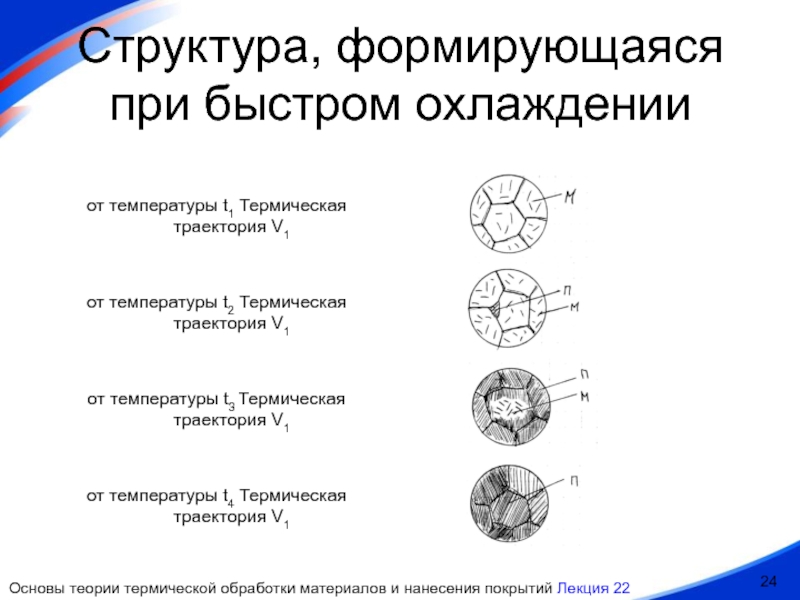

Структура, формирующаяся при быстром охлаждении
от температуры t1 Термическая траектория V1
от
температуры t2 Термическая траектория V1
от температуры t3 Термическая траектория V1
от температуры t4 Термическая траектория V1
Слайд 25Схема термокинетической диаграммы распада переохлажденного аустенита
