Рентгеновские спектры
Содержание
- 1. Рентгеновские спектры
- 2. Схема рентгеновской трубкиАнод трубки называют антикатодом.

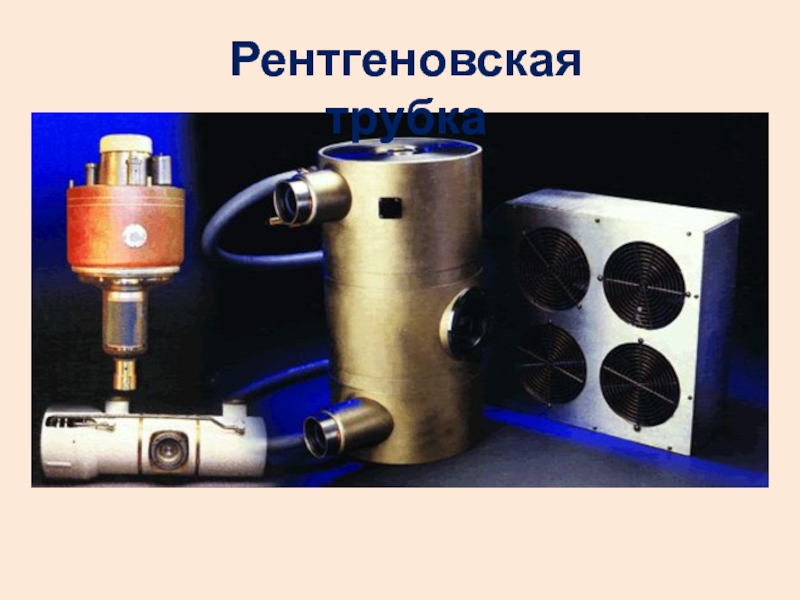

- 3. Рентгеновская трубка
- 4. При ударе электронов об антикатод трубка испускает
- 5. Излучение сплошного спектра не зависит от материала
- 6. Граница спектра λ min соответствует случаю, когда
- 7. Линейчатый спектр зависит от материала анода и
- 8. Налетающий электрон выбивает другой электрон из внутренней

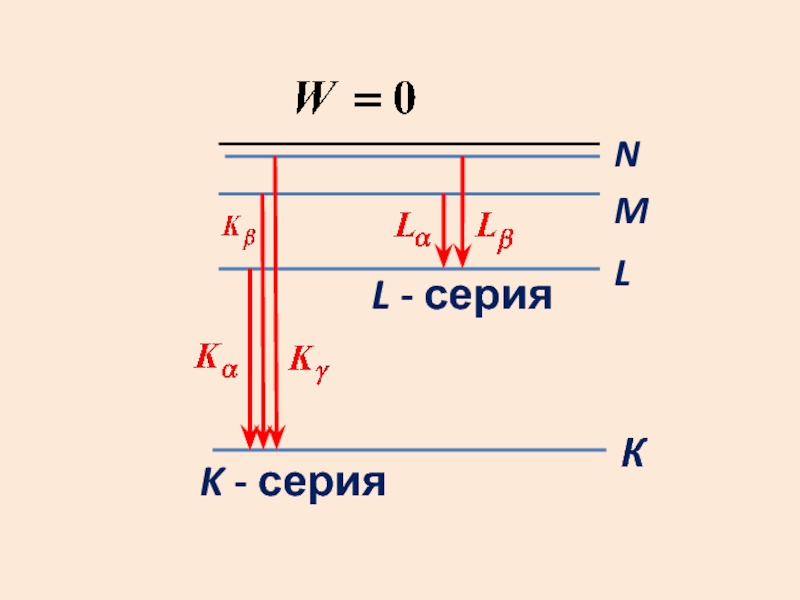

- 9. КLMNK - серияL - серия
- 10. Характеристическое излучение описывается законом Мозли:постоянная экранирования
- 11. Спонтанное и вынужденное излучениеСпонтанное излучение происходит самопроизвольно. Для различных атомов оно некогерентно.
- 12. Вынужденное излучение происходит, когда на атом, находя-щийся
- 13. Перевод атомов в возбужденное состояние называют накачкой.

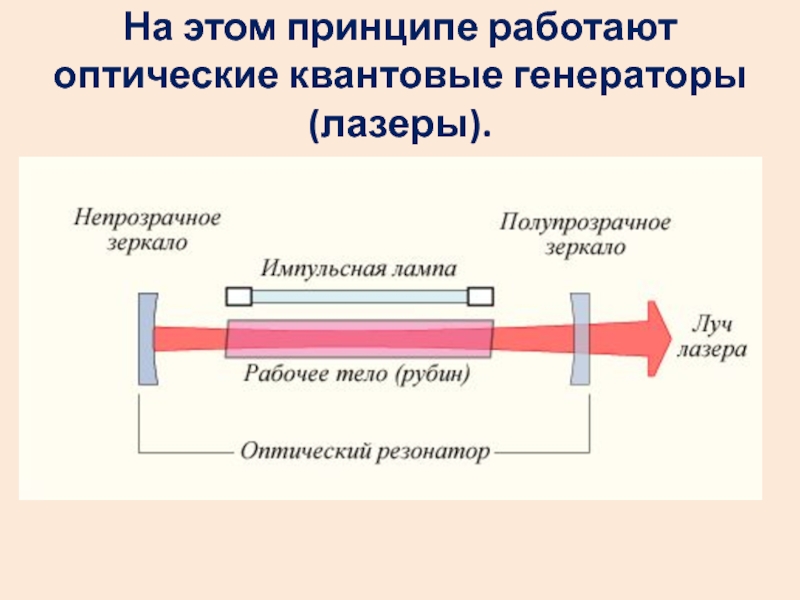

- 14. На этом принципе работают оптические квантовые генераторы (лазеры).
- 15. Изобретатели лазераНиколай ГеннадьевичБасовАлександр Михайлович Прохоров
- 16. Первый оптический квантовый генератор (1961 г.).
- 17. Старый рубиновый лазер
- 18. Гелий – неоновый лазер

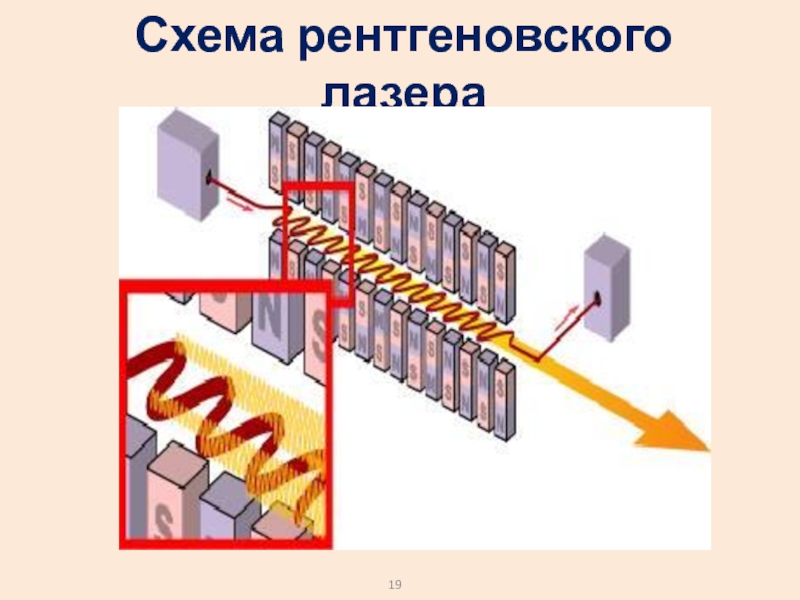

- 19. Схема рентгеновского лазера
- 20. Рентгеновский лазер на свободных электронах
- 21. Свойства лазерного излучения:1.Высокая монохроматичность и когерентность;2. Большая плотность потока энергии;3. Малое угловое расхождение в пучке.
- 22. Применение лазеров:Резание и микросварка твердых материалов; Дефектоскопия;Спектроскопия;Интерферометрия;Получение и исследование плазмы;Cвязь;Голография … и многое другое.
- 23. Рентгеновский лазер XFEL сможет снимать видеоролики с

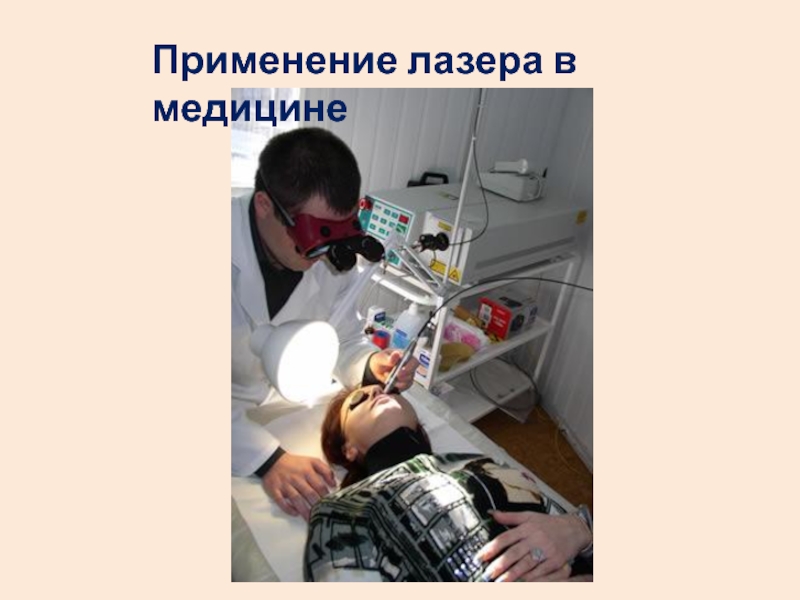

- 24. Применение лазера в медицине
- 25. Световые эффекты
- 26. Строение молекулАтомы в молекуле объединены химической связью. Связь бывает двух типов: ионная и ковалентная.
- 27. В молекулах с ионной связью около одного
- 28. Энергия молекулы складывается из энергий электронов и энергий колебательного и вращательного движений относительно центра инерции молекулы.
- 29. Слайд 29
- 30. Энергии колебательного и вращательного движения квантуются.
- 31. k – колебательное квантовое число,ω – циклическая
- 32. Частота излученного или погло-щенного кванта соответствует разности энергий двух уровней
- 33. Молекулярные спектры состоят из систем полос, в
- 34. Скачать презентанцию
Схема рентгеновской трубкиАнод трубки называют антикатодом.
Слайды и текст этой презентации
Слайд 1Рентгеновские спектры
Изучение рентгеновских спектров доказало, что структура внутренних оболочек всех
атомов одинакова.
Слайд 4При ударе электронов об антикатод трубка испускает рентгеновское излучение.
Спектр
излучения представляет собой наложение сплошного и линейчатого спектров.
Слайд 5Излучение сплошного спектра не зависит от материала анода, а определяется
энергией налетающих электронов.
Оно возникает в результате торможения электронов и
называется тормозным.
Слайд 6Граница спектра λ min соответствует случаю, когда вся энергия электрона
переходит в энергию излучаемого рентгеновского кванта.
энергия кванта
энергия электрона
напряжение на аноде

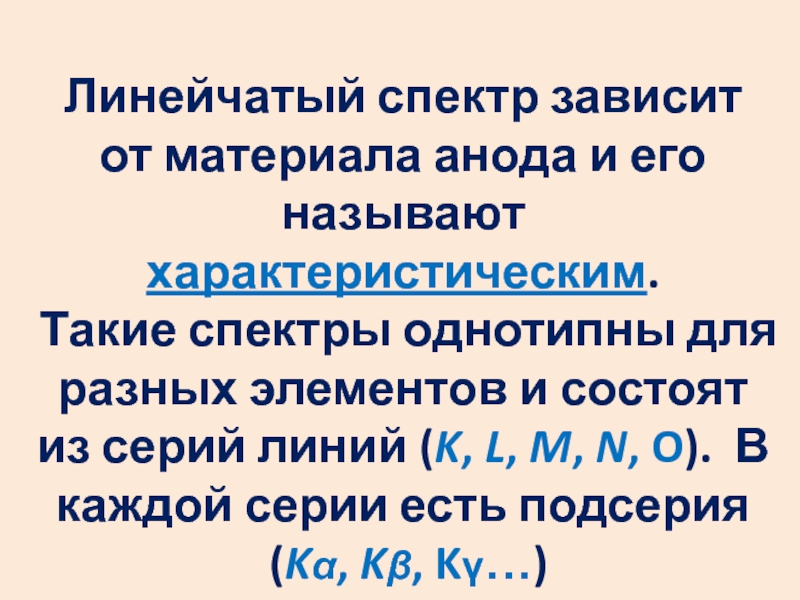

Слайд 7Линейчатый спектр зависит от материала анода и его называют характеристическим.
Такие спектры однотипны для разных элементов и состоят из серий
линий (K, L, M, N, O). В каждой серии есть подсерия(Kα, Kβ, Kγ…)

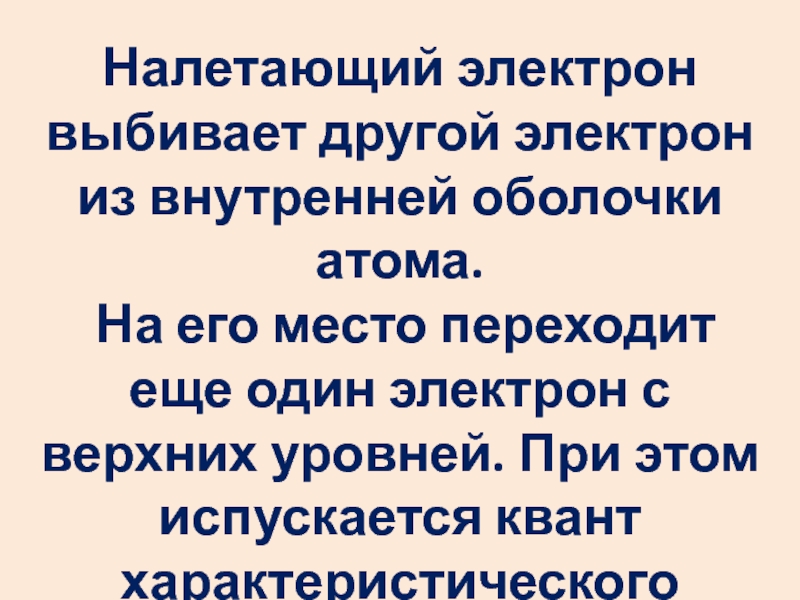

Слайд 8Налетающий электрон выбивает другой электрон из внутренней оболочки атома.
На
его место переходит еще один электрон с верхних уровней. При
этом испускается квант характеристического излучения.
Слайд 11Спонтанное и вынужденное излучение
Спонтанное излучение происходит самопроизвольно.
Для различных атомов
оно некогерентно.
Слайд 12Вынужденное излучение происходит, когда на атом, находя-щийся в возбужденном состоянии,
действует первичный фотон.
При этом испускается вторичный фотон, когерентный первичному.

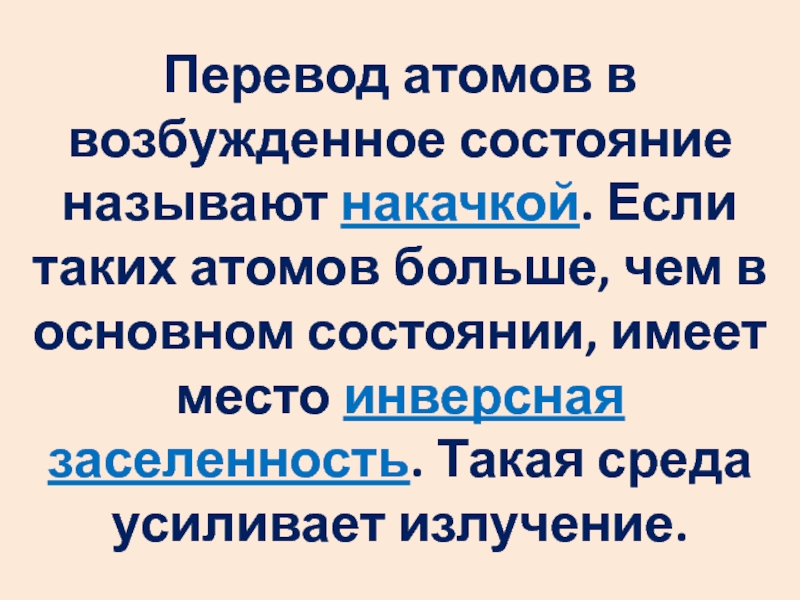

Слайд 13Перевод атомов в возбужденное состояние называют накачкой. Если таких атомов
больше, чем в основном состоянии, имеет место инверсная заселенность. Такая
среда усиливает излучение.
Слайд 21Свойства лазерного излучения:
1.Высокая монохроматичность и когерентность;
2. Большая плотность потока энергии;
3.
Малое угловое расхождение в пучке.
Слайд 22Применение лазеров:
Резание и микросварка твердых материалов;
Дефектоскопия;
Спектроскопия;
Интерферометрия;
Получение и исследование плазмы;
Cвязь;
Голография
… и многое другое.

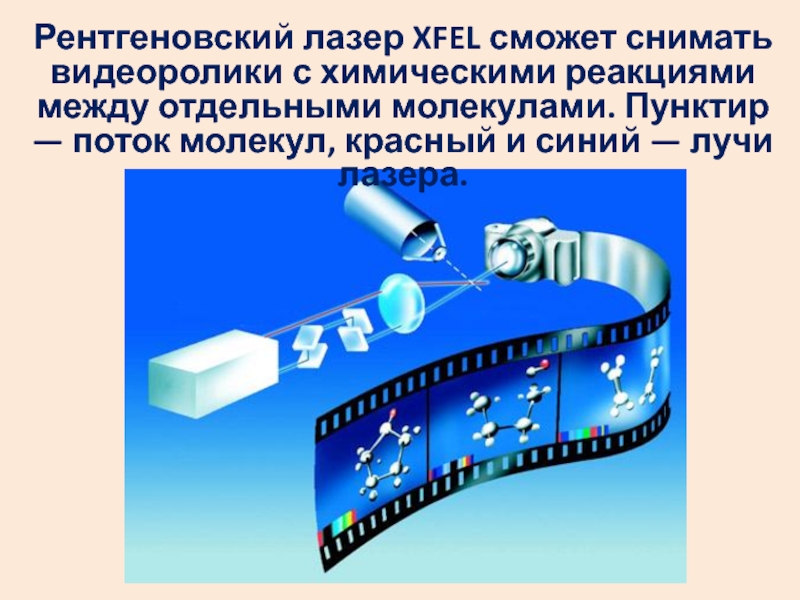

Слайд 23Рентгеновский лазер XFEL сможет снимать видеоролики с химическими реакциями между
отдельными молекулами. Пунктир — поток молекул, красный и синий —
лучи лазера.
Слайд 26Строение молекул
Атомы в молекуле объединены химической связью. Связь бывает двух
типов: ионная и ковалентная.
Слайд 27В молекулах с ионной связью около одного ядра избыток электронов,
около другого – недостаток (NaCl, HCl, …).
В молекулах с
ковалентной связью часть электронов общая для обоих ядер (O2, N2,CN,…)

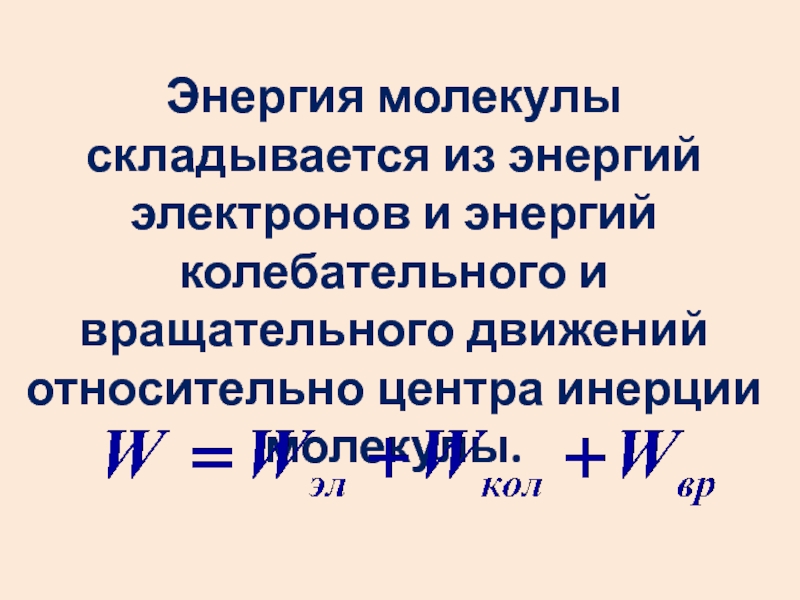

Слайд 28Энергия молекулы складывается из энергий электронов и энергий колебательного и
вращательного движений относительно центра инерции молекулы.
Слайд 31k – колебательное квантовое число,
ω – циклическая частота колебаний молекулы,
k’
– вращательное квантовое число,
I – момент инерции молекулы.

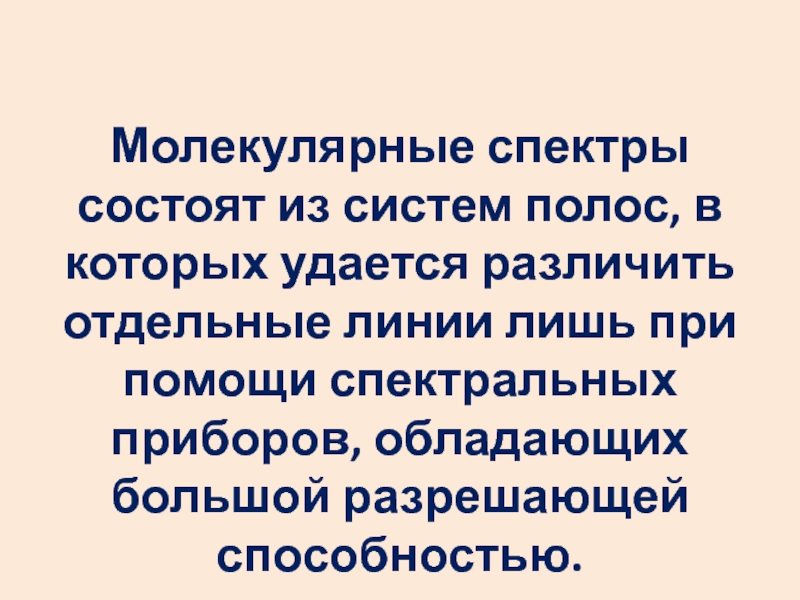

Слайд 33Молекулярные спектры состоят из систем полос, в которых удается различить
отдельные линии лишь при помощи спектральных приборов, обладающих большой разрешающей
способностью.
