Содержание чертежа (эскиза) детали

представление о форме детали (ГОСТ 2.305-68)
1.2 Размеры с предельными отклонениями

(ГОСТ 2.307-68)
1.3 Предельные отклонения формы и расположения поверхностей (ГОСТ 2.308-79)
1.4 Указания о шероховатости поверхностей
(ГОСТ 2.309-73)
1.5 Указания о покрытии, термообработке и других технологических требованиях Сведения о материале, из которого предстоит изготавливать деталь

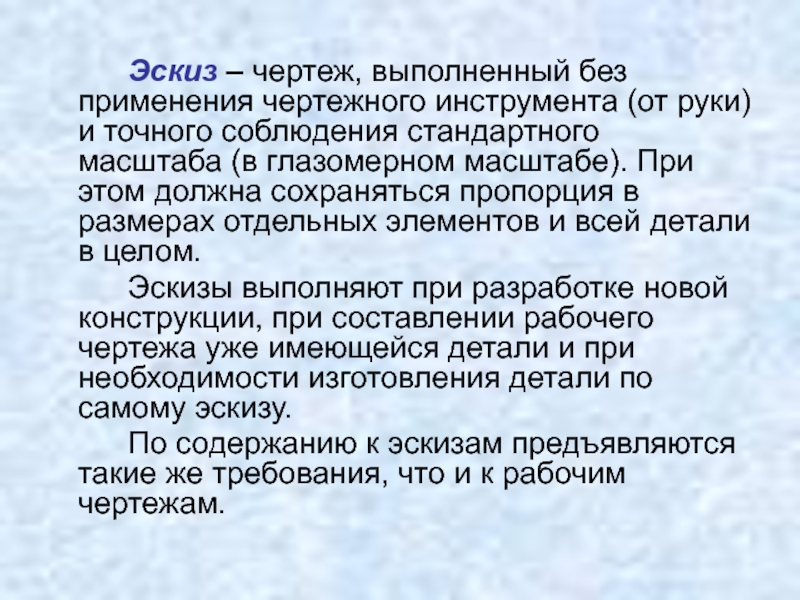

(от руки) и точного соблюдения стандартного масштаба (в глазомерном масштабе).

При этом должна сохраняться пропорция в размерах отдельных элементов и всей детали в целом.
Эскизы выполняют при разработке новой конструкции, при составлении рабочего чертежа уже имеющейся детали и при необходимости изготовления детали по самому эскизу.
По содержанию к эскизам предъявляются такие же требования, что и к рабочим чертежам.

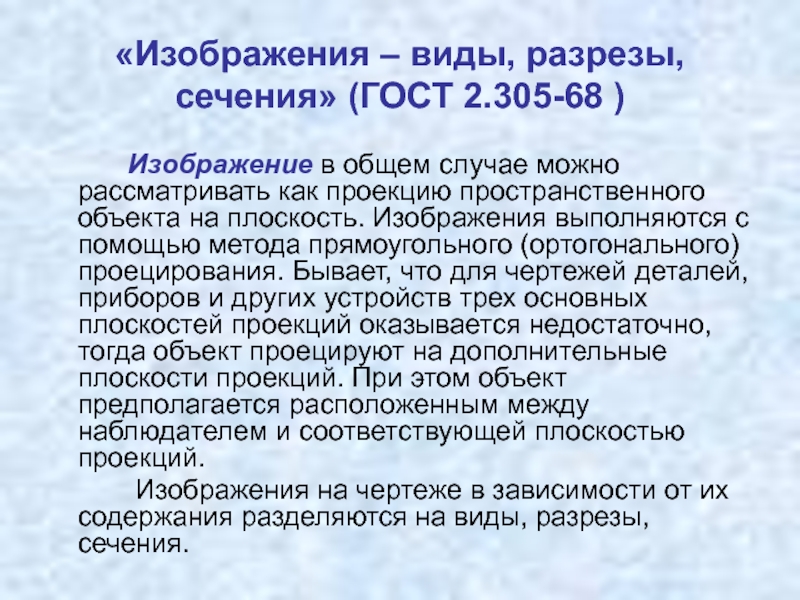

случае можно рассматривать как проекцию пространственного объекта на плоскость. Изображения

выполняются с помощью метода прямоугольного (ортогонального) проецирования. Бывает, что для чертежей деталей, приборов и других устройств трех основных плоскостей проекций оказывается недостаточно, тогда объект проецируют на дополнительные плоскости проекций. При этом объект предполагается расположенным между наблюдателем и соответствующей плоскостью проекций.
Изображения на чертеже в зависимости от их содержания разделяются на виды, разрезы, сечения.

Для уменьшения количества изображений допускается на видах показывать необходимые невидимые

части поверхности предмета при помощи штриховых линий. Изображение на фронтальной плоскости проекций принимается на чертеже в качестве главного. Предмет располагают относительно фронтальной плоскости проекций так, чтобы изображение на ней давало наиболее полное представление о формах и размерах предмета.

которые совмещают в одну плоскость.

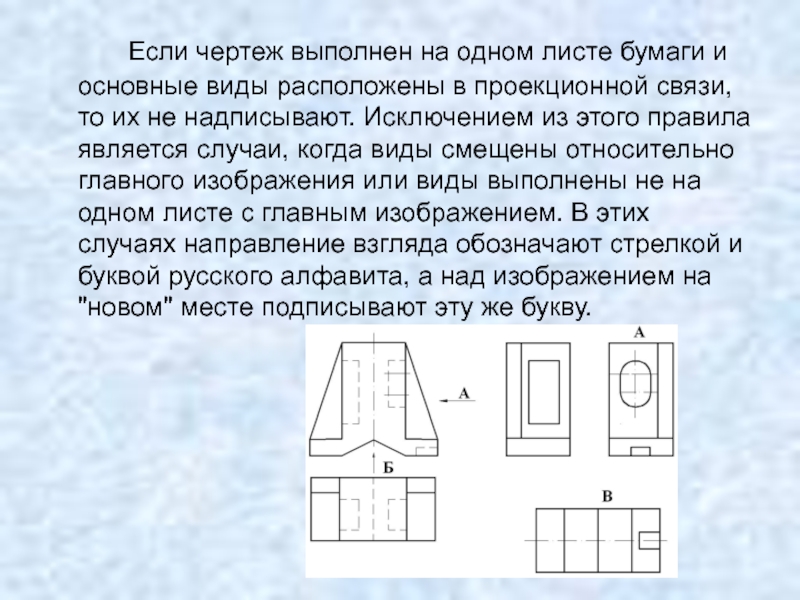

расположены в проекционной связи, то их не надписывают. Исключением из

этого правила является случаи, когда виды смещены относительно главного изображения или виды выполнены не на одном листе с главным изображением. В этих случаях направление взгляда обозначают стрелкой и буквой русского алфавита, а над изображением на "новом" месте подписывают эту же букву.

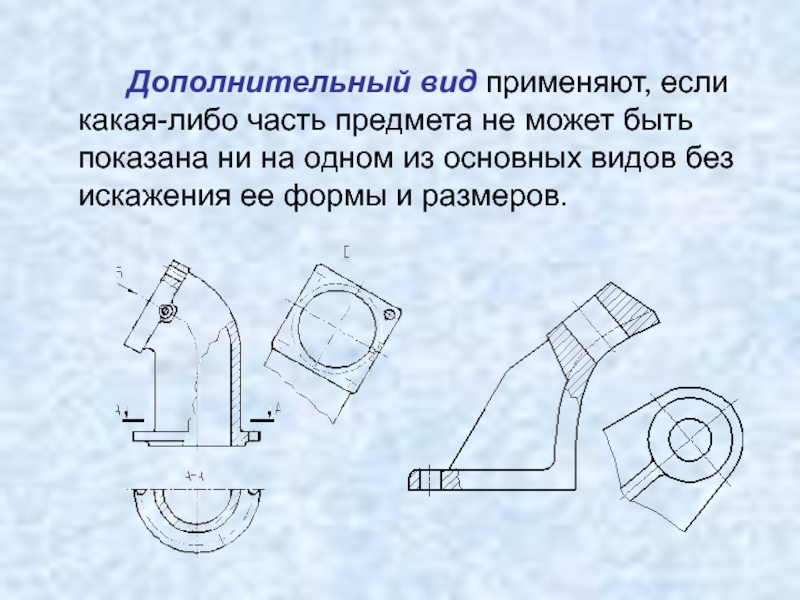

показана ни на одном из основных видов без искажения ее

формы и размеров.

предмета.

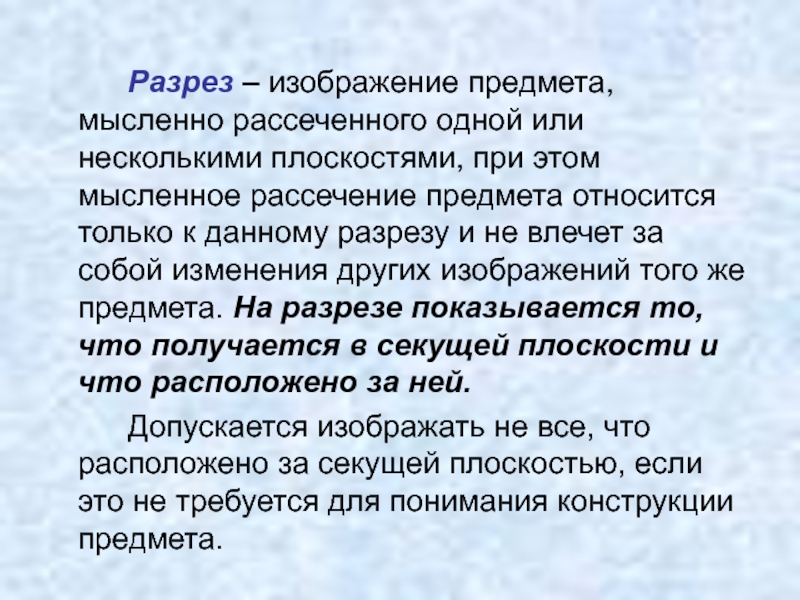

при этом мысленное рассечение предмета относится только к данному разрезу

и не влечет за собой изменения других изображений того же предмета. На разрезе показывается то, что получается в секущей плоскости и что расположено за ней.
Допускается изображать не все, что расположено за секущей плоскостью, если это не требуется для понимания конструкции предмета.

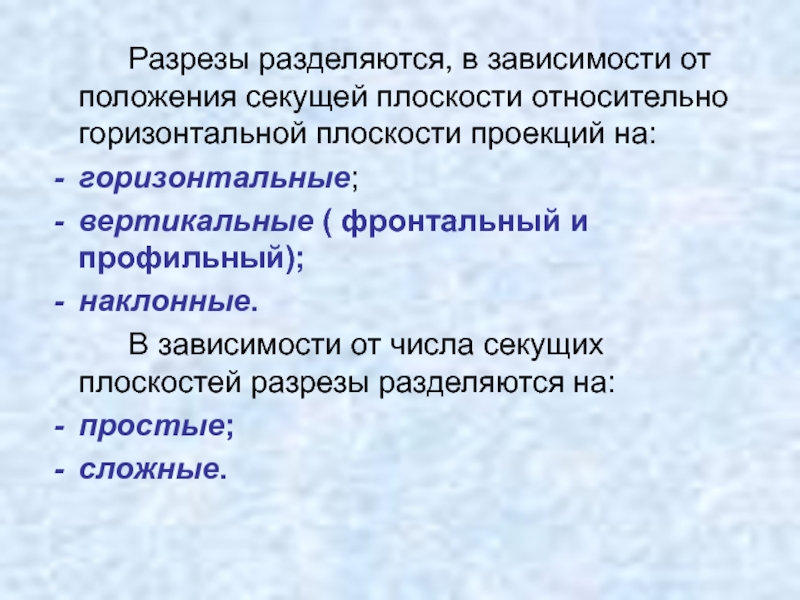

плоскости проекций на:
горизонтальные;
вертикальные ( фронтальный и профильный);
наклонные.
В зависимости

от числа секущих плоскостей разрезы разделяются на:
простые;
сложные.

изображении соединять половину вида с половиной соответствующего разреза. Разделяющей линией

служит ось симметрии фигуры (тонкая штрихпунктирная линия). В этом случае невидимый контур предмета не показывают.

между видом и разрезом указывают волнистой линией обрыва.

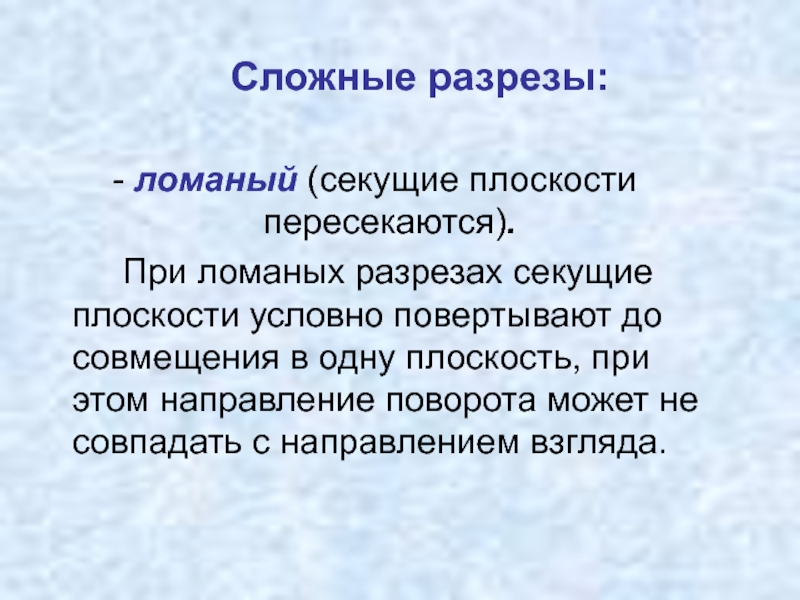

плоскости условно повертывают до совмещения в одну плоскость, при этом

направление поворота может не совпадать с направлением взгляда.

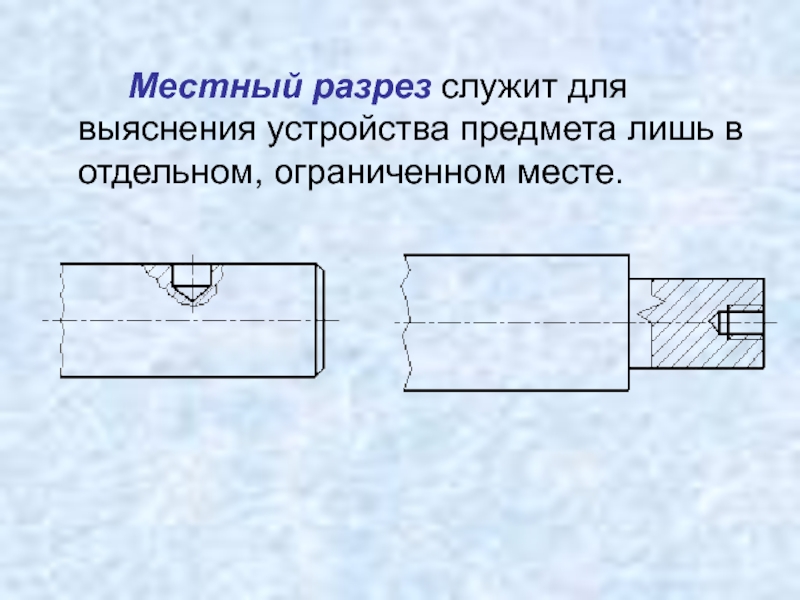

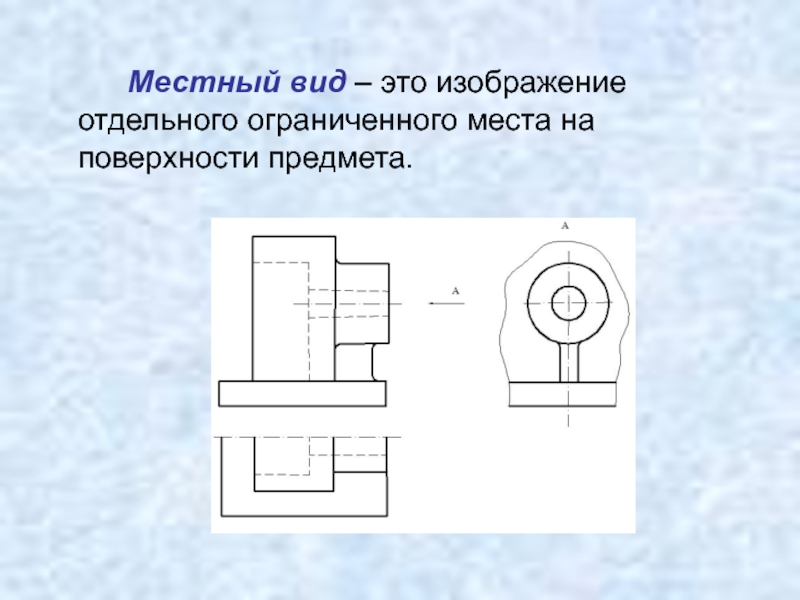

ограниченном месте.

предмета одной или несколькими плоскостями. На сечении показывается только то,

что получается непосредственно в секущей плоскости.
Сечения, не входящие в состав разреза разделяют на:

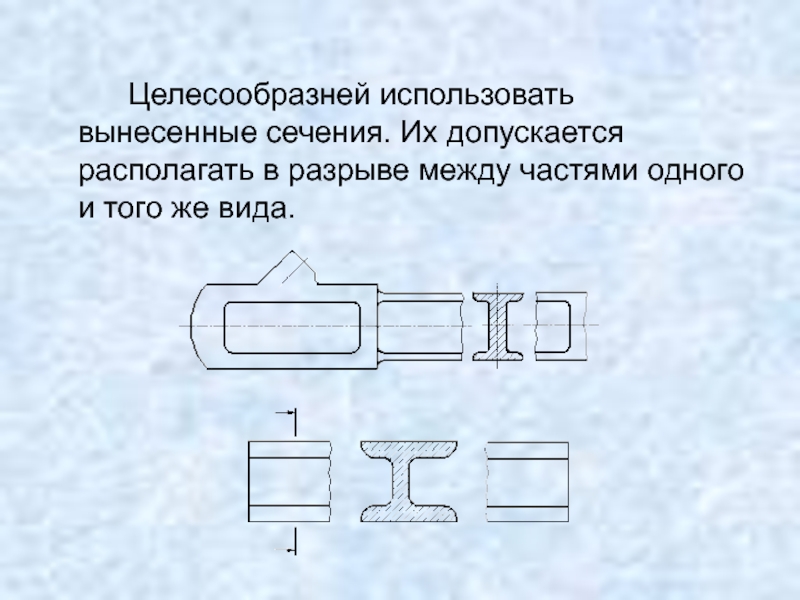

вынесенные наложенные

частями одного и того же вида.

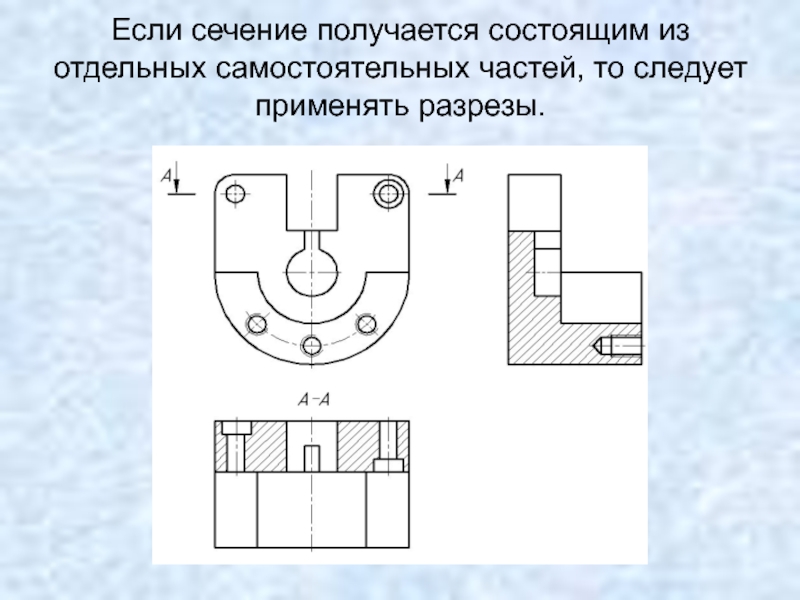

или углубление, то контур отверстия или углубления в сечении показывают

полностью.

применять разрезы.

какой-либо части предмета, требующего графического и других пояснений в отношении

формы, размеров и иных данных.

колес, тонкие стенки типа ребер жесткости и т.п. показывают незаштрихованными,

если секущая плоскость направлена вдоль оси или длинной стороны такого элемента.

т.п. при продольном разрезе показывают нерассеченными. Шарики всегда показывают нерассеченными.

При необходимости выделения на чертеже плоских поверхностей предмета на них проводят диагонали сплошными тонкими линиями.

Знак повернуто

Знак развернуто

штриховки выполняют под углом 45 градусов к рамке чертежа. Если

направление штриховки совпадает с направлением линий контура, разрешается выполнять штриховку под углом 30 и 60 градусов. Линии штриховки можно наносить с наклоном вправо или влево, но обязательно в одну сторону для всех разрезов и сечений одной и той же детали. Расстояние между линиями штриховки берут в пределах 1 – 10 мм (в зависимости от материала и площади штриховки). Для металла рекомендуется расстояние 2 – 4 мм. Узкие площади сечений, ширина которых на чертеже менее 2 мм, допускается показать зачерненными.

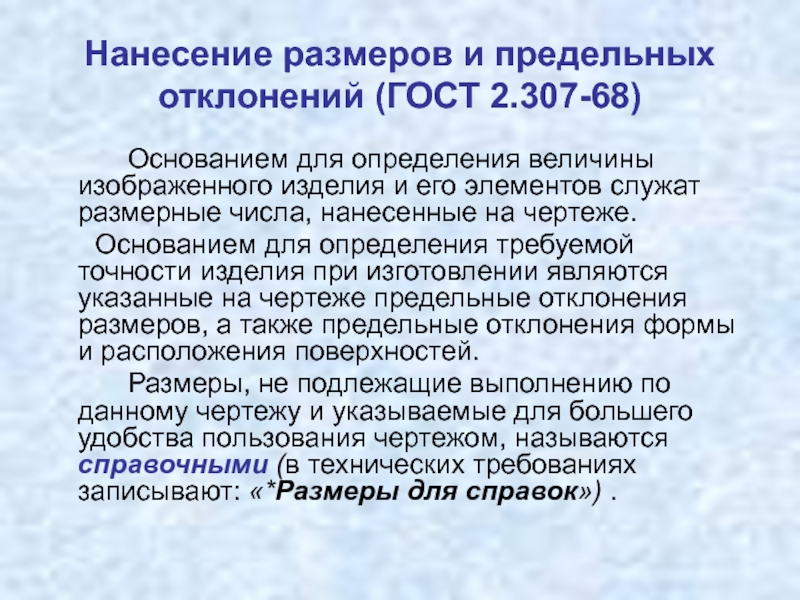

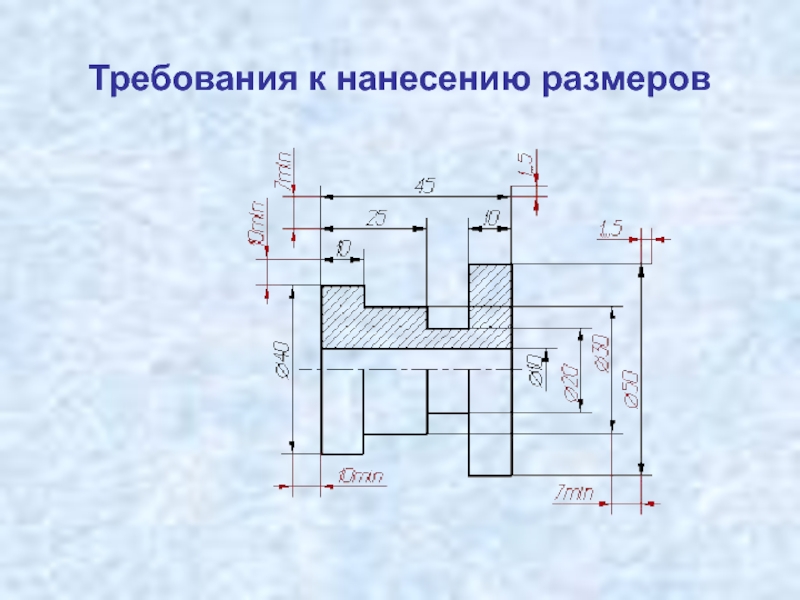

определения величины изображенного изделия и его элементов служат размерные числа,

нанесенные на чертеже.
Основанием для определения требуемой точности изделия при изготовлении являются указанные на чертеже предельные отклонения размеров, а также предельные отклонения формы и расположения поверхностей.

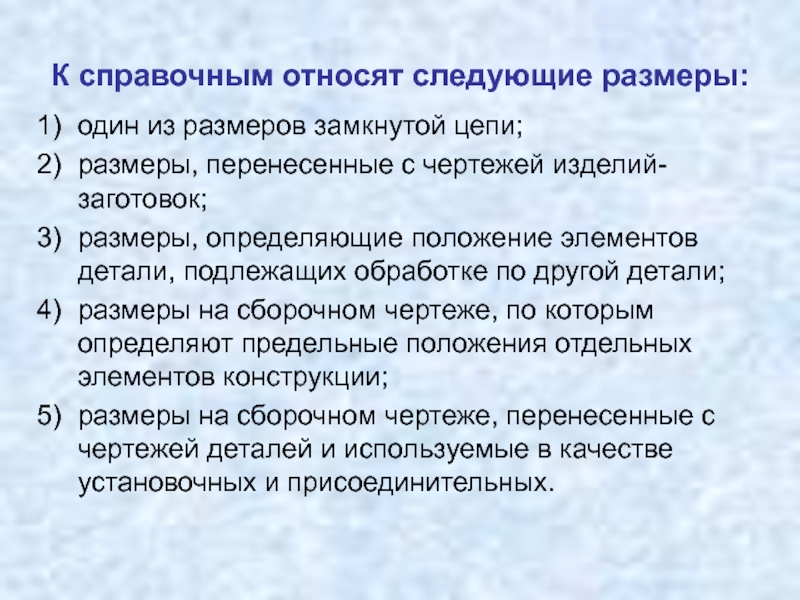

Размеры, не подлежащие выполнению по данному чертежу и указываемые для большего удобства пользования чертежом, называются справочными (в технических требованиях записывают: «*Размеры для справок») .

с чертежей изделий-заготовок;
размеры, определяющие положение элементов детали, подлежащих обработке по

другой детали;
размеры на сборочном чертеже, по которым определяют предельные положения отдельных элементов конструкции;
размеры на сборочном чертеже, перенесенные с чертежей деталей и используемые в качестве установочных и присоединительных.

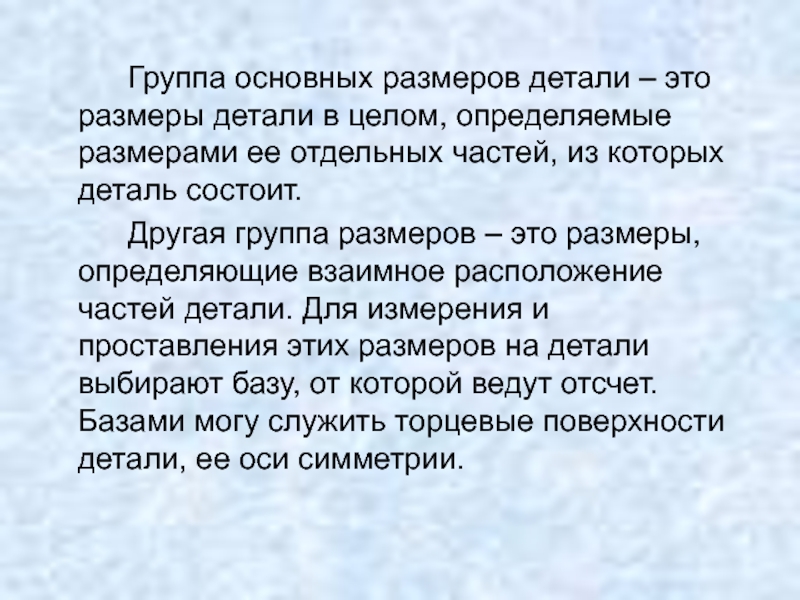

определяемые размерами ее отдельных частей, из которых деталь состоит.
Другая

группа размеров – это размеры, определяющие взаимное расположение частей детали. Для измерения и проставления этих размеров на детали выбирают базу, от которой ведут отсчет. Базами могу служить торцевые поверхности детали, ее оси симметрии.

определяющие установку (положение) детали в собранном изделии и используемые для

определения положения других элементов детали с точки зрения ее конструкции.

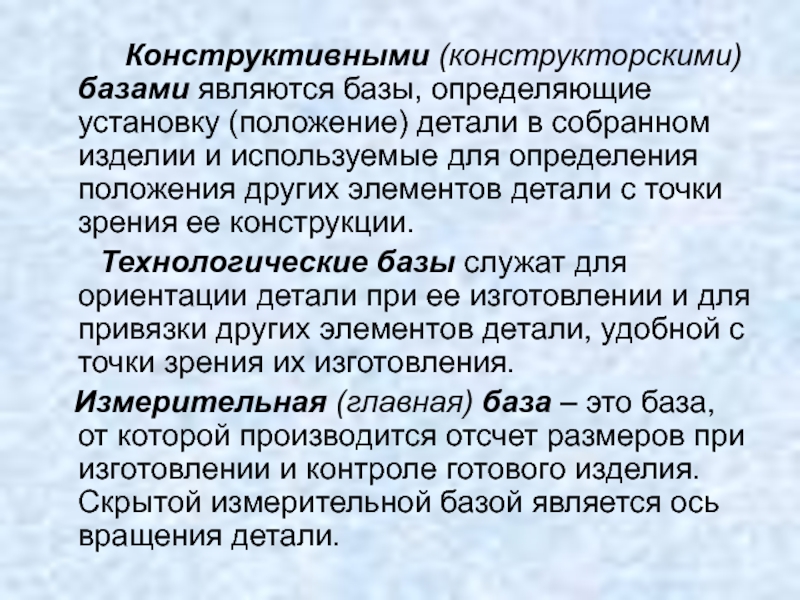

Технологические базы служат для ориентации детали при ее изготовлении и для привязки других элементов детали, удобной с точки зрения их изготовления.
Измерительная (главная) база – это база, от которой производится отсчет размеров при изготовлении и контроле готового изделия. Скрытой измерительной базой является ось вращения детали.

нужно точно получить размеры отдельных участков (элементов), а не суммарный

размер. Размерная цепь не должна быть замкнутой (один из размеров цепи должен остаться свободным).

преимущества цепного и координатного способов.
Простановка размеров координатным способом выполняется нанесением

размеров от одной и той же базы. Размер является координатой, определяющей расстояние от элемента детали до базовой поверхности.
