Слайд 1СПОСОБЫ ВОССТАНОВЛЕНИЯ ДЕТАЛЕЙ И ПОВЫШЕНИЯ ИХ ИЗНОСОСТОЙКОСТИ
Слайд 2Способы восстановления изношенных деталей
РЕГУЛИРОВКА (Легкодоступные и малоответственные
сопряжения )
ИЗМЕНЕНИЕ
ПЕРВОНАЧАЛЬНЫХ РАЗМЕРОВ ДЕТАЛИ
ВОССТАНОВЛЕНИЕ ПЕРВОНАЧАЛЬНЫХ РАЗМЕРОВ ДЕТАЛИ
Обработка под новый (ремонтный) размер,
применение дополнительных деталей
Нанесение слоя металла на изношенные места, перемещение поверхностного слоя
Удаление прокладок (регулирование величины рабочего зазора);
Подтяжка резьбовых соединений; Автоматическая регулировка зазора
Слайд 3Способы ремонта деталей технологического оборудования
Слайд 4Восстановление деталей пластической деформацией
использование пластических свойств и способности металлов изменять
свою геометрическую форму и размеры без разрушения под действием внешних
сил благодаря остаточной деформации.
Изгиб, скручивание, смятие - правка
Холодная деформация
Перемещение части металла с нерабочих участков на рабочие, правка
Для деталей из углеродистых сталей (С – не более 0,25%), цветных металлов и сплавов с высокими показателями пластичности, простой формы
Слайд 5Восстановление деталей пластической деформацией

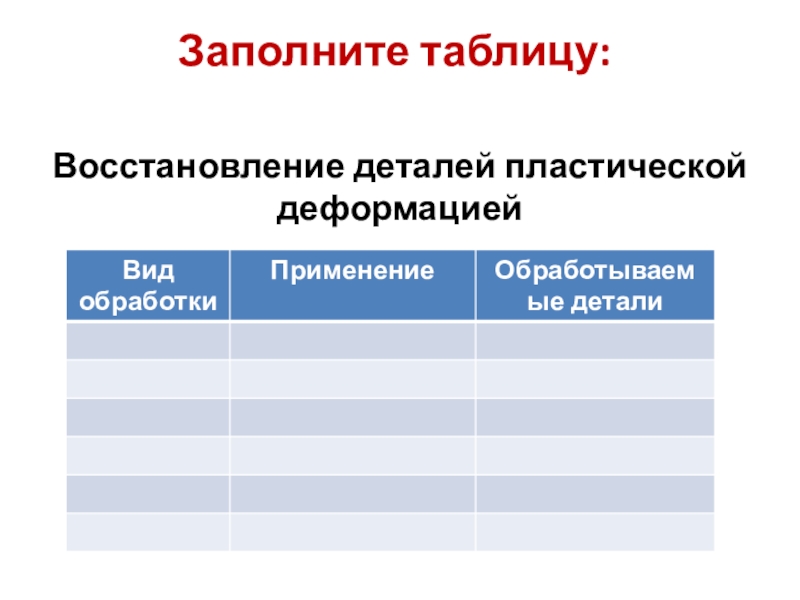

Слайд 6Заполните таблицу:
Восстановление деталей пластической деформацией
Слайд 7Виды обработки:
ОСАДКА
Применяется для увеличения наружного диаметра сплошных деталей или
для уменьшения внутреннего диаметра полых.
Ремонтируемые детали: втулки при износе
по наружному или внутреннему диаметру, цапфы валов, оси, клапаны двигателей внутреннего сгорания, зубчатые колеса и другие детали, имеющие поверхностный износ не более 1% их диаметра.
Этим способом можно уменьшить длину деталей до 15%, однако ответственные детали не уменьшают больше чем на 8%.
Слайд 8Виды обработки:
РАЗДАЧА
Применяется для увеличения наружного диаметра за счет увеличения
внутреннего диаметра полых цилиндрических деталей (незначительного уменьшения толщины стенки).
Этим
способом восстанавливают изношенные цилиндрические детали, пальцы кулисных механизмов, штанг. Изношенный палец устанавливают в специальную матрицу и раздают с помощью пуансона на прессе.
Слайд 9Виды обработки:
ОБЖАТИЕ
Проводят при необходимости уменьшить, внутренний диаметр полых
деталей за счет изменения наружного диаметра.
Этим способом восстанавливают втулки
из цветных металлов, зубчатые муфты с изношенными профилями внутренних зубьев, сепараторы конических подшипников и т.д.
При обжатии изношенную втулку проталкивают с помощью пуансона через отверстие матрицы, размер которой, регулируемый вкладышем, равен наружному диаметру обжатой втулки.
После обжатия наружный диаметр увеличивают, например, с помощью электролитического наращивания слоя металла, а внутренний – развертывают до требуемого размера.

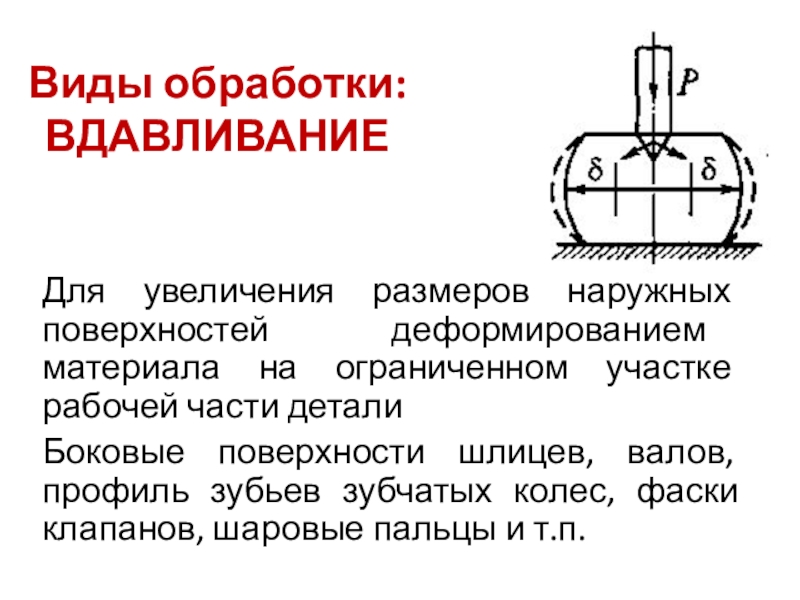

Слайд 10Для увеличения размеров наружных поверхностей деформированием материала на ограниченном участке
рабочей части детали
Боковые поверхности шлицев, валов, профиль зубьев зубчатых колес,
фаски клапанов, шаровые пальцы и т.п.
Виды обработки:
ВДАВЛИВАНИЕ

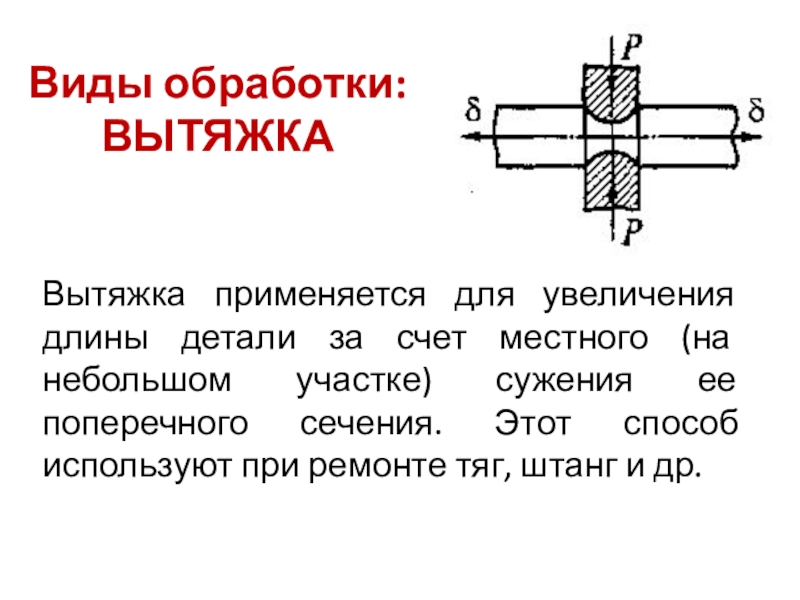

Слайд 11Вытяжка применяется для увеличения длины детали за счет местного (на
небольшом участке) сужения ее поперечного сечения. Этот способ используют при
ремонте тяг, штанг и др.
Виды обработки:
ВЫТЯЖКА

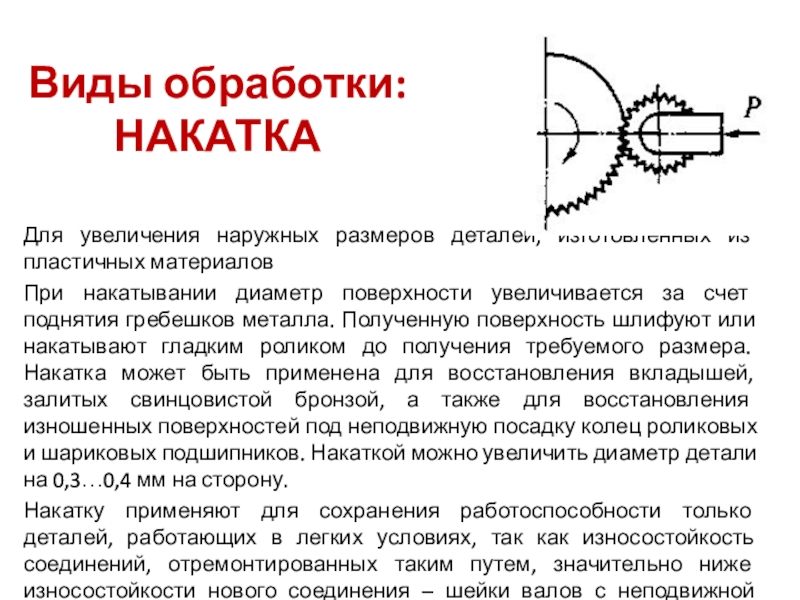

Слайд 12Для увеличения наружных размеров деталей, изготовленных из пластичных материалов
При накатывании
диаметр поверхности увеличивается за счет поднятия гребешков металла. Полученную поверхность
шлифуют или накатывают гладким роликом до получения требуемого размера. Накатка может быть применена для восстановления вкладышей, залитых свинцовистой бронзой, а также для восстановления изношенных поверхностей под неподвижную посадку колец роликовых и шариковых подшипников. Накаткой можно увеличить диаметр детали на 0,3…0,4 мм на сторону.
Накатку применяют для сохранения работоспособности только деталей, работающих в легких условиях, так как износостойкость соединений, отремонтированных таким путем, значительно ниже износостойкости нового соединения – шейки валов с неподвижной посадкой.
Виды обработки:
НАКАТКА
Слайд 13Для восстановления размеров деталей под запрессовку (посадочные места вала, опоры
внутренних барабанов СМ).
Сочетание термического и силового воздействия на поверхностный слой
обрабатываемой детали
Виды обработки:

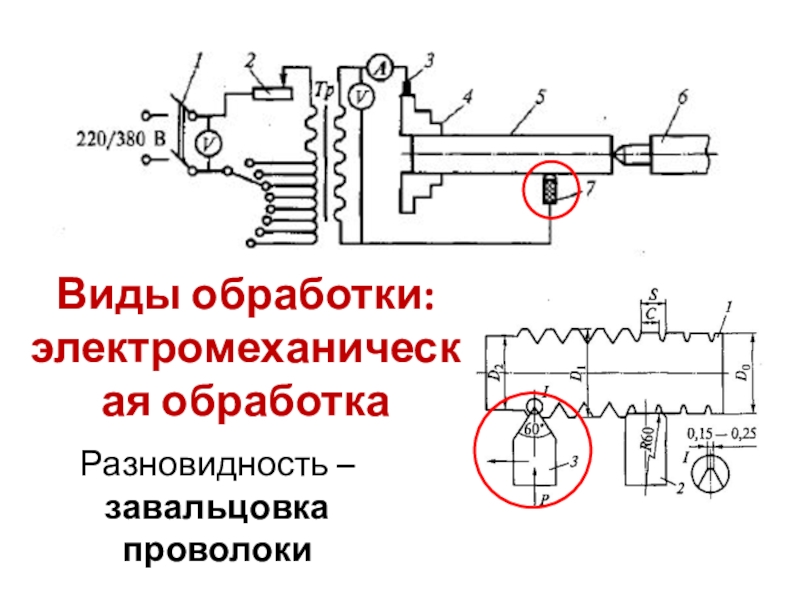

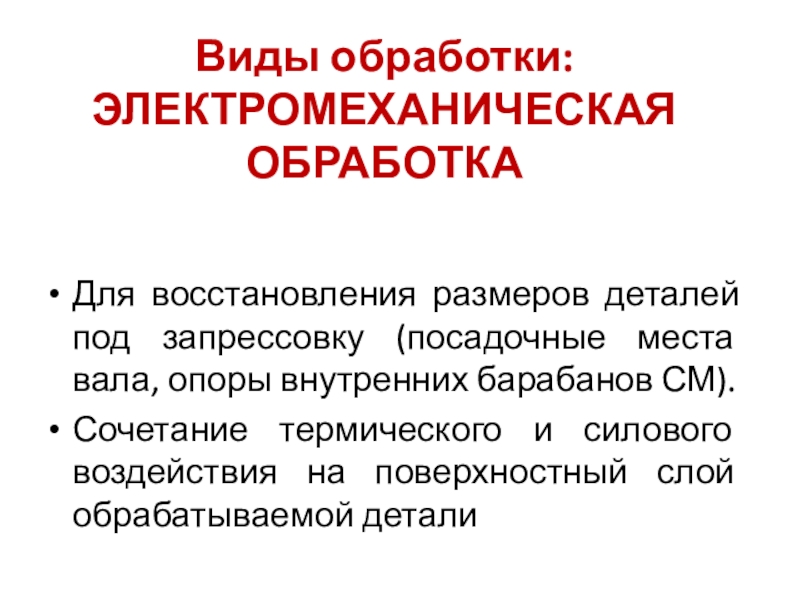

ЭЛЕКТРОМЕХАНИЧЕСКАЯ ОБРАБОТКА
Слайд 14Виды обработки:
электромеханическая обработка
Разновидность – завальцовка проволоки

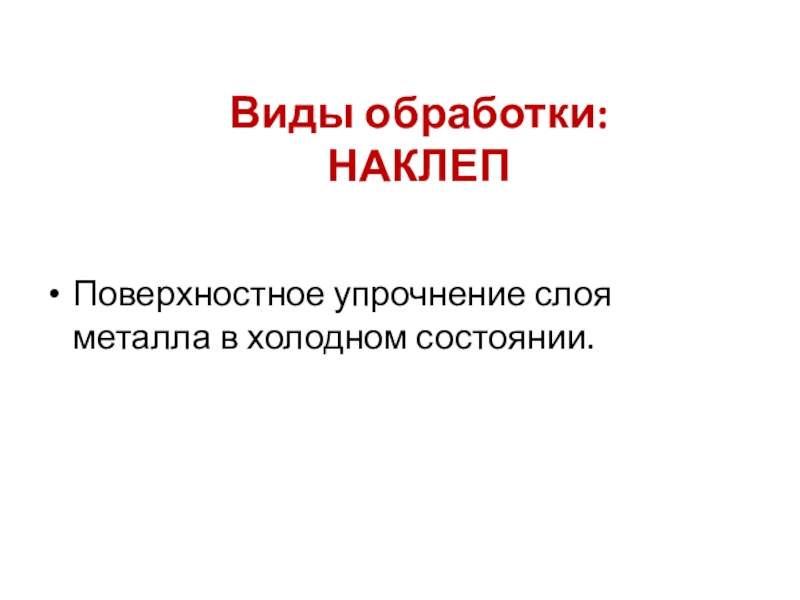

Слайд 15Поверхностное упрочнение слоя металла в холодном состоянии.
Виды обработки:
НАКЛЕП

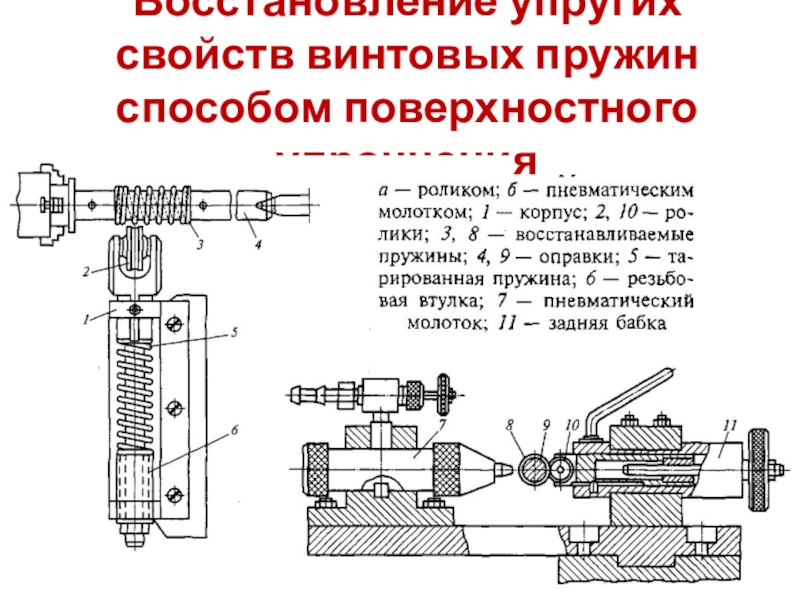

Слайд 16Восстановление упругих свойств винтовых пружин способом поверхностного упрочнения
Слайд 17Наклеп наружных поверхностей
тел вращения
Слайд 18Прочность соединения зависит от зазора между соединяемыми деталями (от 0,03
до 2 мм), чистоты поверхности и равномерности нагрева элементов. Для
удаления оксидной плёнки и защиты от влияния атмосферы применяют флюсы.
Пайка — технологическая операция, применяемая для получения неразъёмного соединения деталей из различных материалов путём введения между этими деталями расплавленного материала (припоя), имеющего более низкую температуру плавления, чем материал (материалы) соединяемых деталей.
Восстановление деталей пайкой

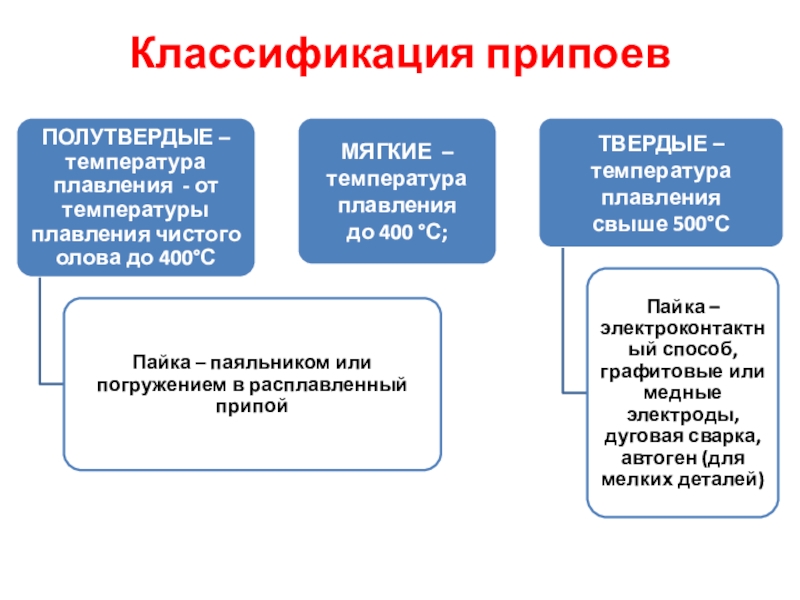

Слайд 20ОБОРУДОВАНИЕ ДЛЯ ПАЙКИ:
ПАЯЛЬНИКИ, ПАЯЛЬНЫЕ
ВАННОЧКИ
ПАЯЛЬНЫЕ СТАНЦИИ
ГОРЕЛКИ

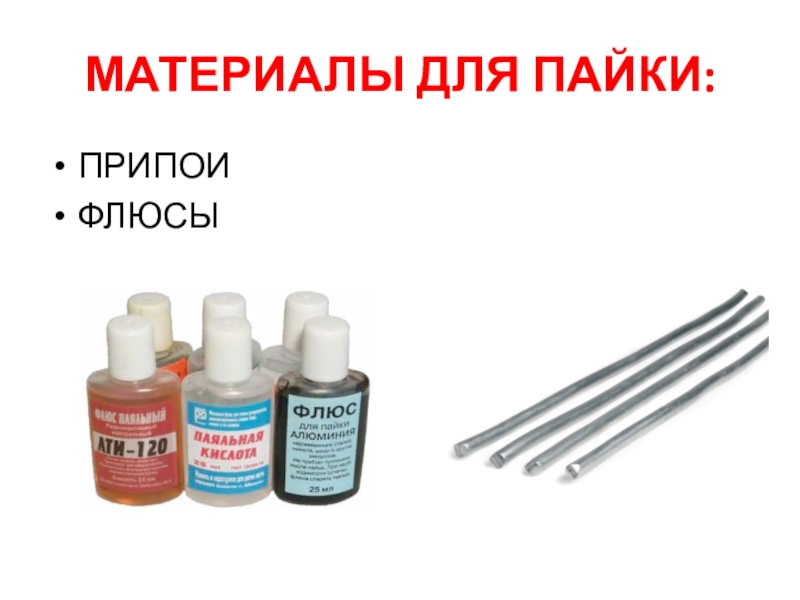

Слайд 22Операции по ремонту:
Качество соединения зависит от подготовки поверхности, заключающейся в
зачистке и обезжиривании (щелочами, этиловым спиртом), обеспечении необходимого зазора, защите
поверхностей предохранительными пастами, способа нагрева.
Способы нагрева – газовые горелки, печи, индукционный, ванны с солями, электроконтактный, кварцевыми лампами и т.д.

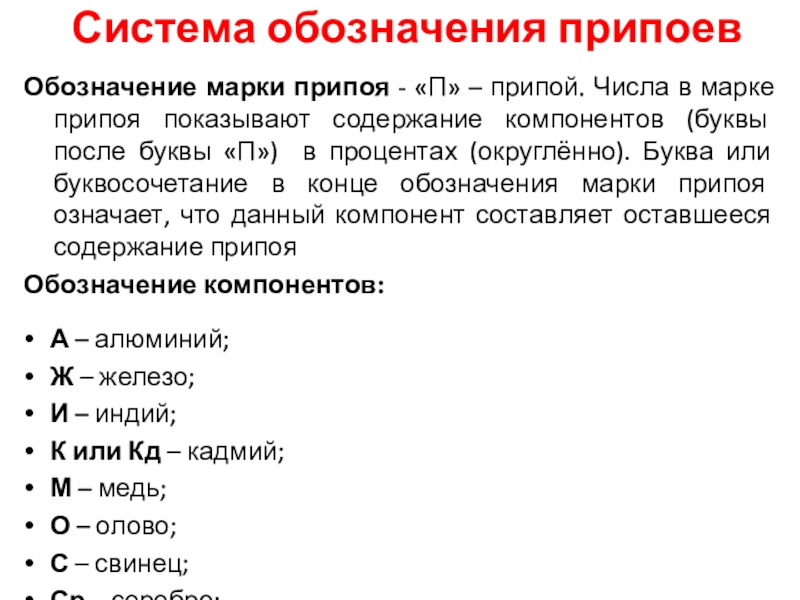

Слайд 23Система обозначения припоев
Обозначение марки припоя - «П» – припой. Числа
в марке припоя показывают содержание компонентов (буквы после буквы «П»)
в процентах (округлённо). Буква или буквосочетание в конце обозначения марки припоя означает, что данный компонент составляет оставшееся содержание припоя
Обозначение компонентов:
А – алюминий;
Ж – железо;
И – индий;
К или Кд – кадмий;
М – медь;
О – олово;
С – свинец;
Ср – серебро;
Су – сурьма;
Ф – фосфор;
Ц – цинк.

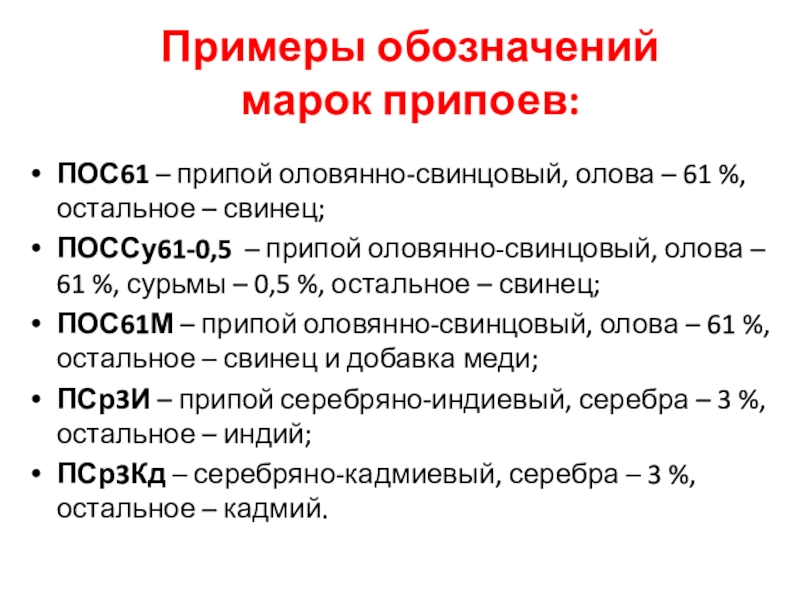

Слайд 24Примеры обозначений
марок припоев:
ПОС61 – припой оловянно-свинцовый, олова – 61
%, остальное – свинец;
ПОССу61-0,5 – припой оловянно-свинцовый, олова – 61
%, сурьмы – 0,5 %, остальное – свинец;
ПОС61М – припой оловянно-свинцовый, олова – 61 %, остальное – свинец и добавка меди;
ПСр3И – припой серебряно-индиевый, серебра – 3 %, остальное – индий;
ПСр3Кд – серебряно-кадмиевый, серебра – 3 %, остальное – кадмий.

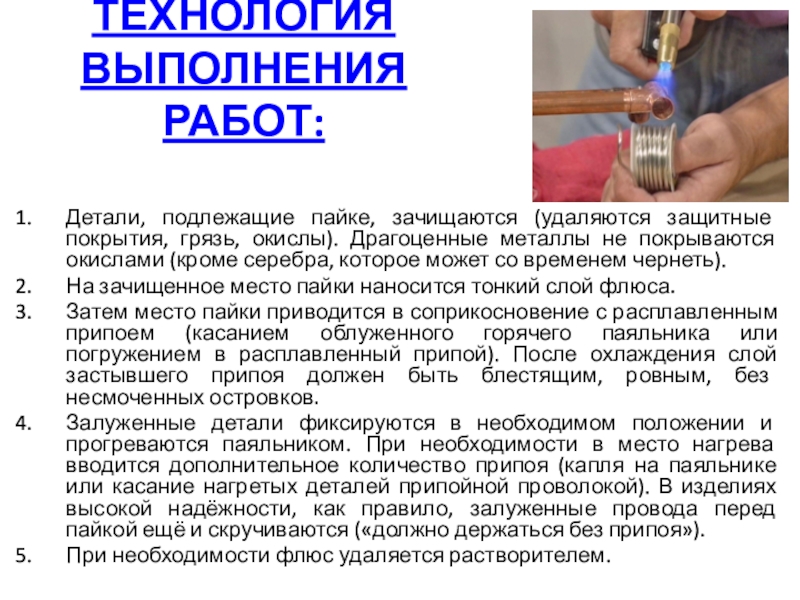

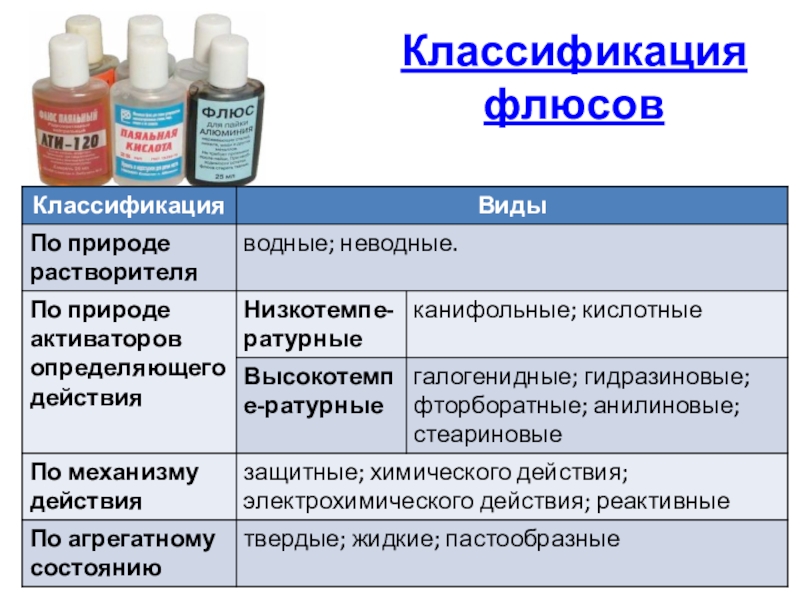

Слайд 26ТЕХНОЛОГИЯ
ВЫПОЛНЕНИЯ РАБОТ:
Детали, подлежащие пайке, зачищаются (удаляются защитные покрытия, грязь,
окислы). Драгоценные металлы не покрываются окислами (кроме серебра, которое может
со временем чернеть).
На зачищенное место пайки наносится тонкий слой флюса.
Затем место пайки приводится в соприкосновение с расплавленным припоем (касанием облуженного горячего паяльника или погружением в расплавленный припой). После охлаждения слой застывшего припоя должен быть блестящим, ровным, без несмоченных островков.
Залуженные детали фиксируются в необходимом положении и прогреваются паяльником. При необходимости в место нагрева вводится дополнительное количество припоя (капля на паяльнике или касание нагретых деталей припойной проволокой). В изделиях высокой надёжности, как правило, залуженные провода перед пайкой ещё и скручиваются («должно держаться без припоя»).
При необходимости флюс удаляется растворителем.

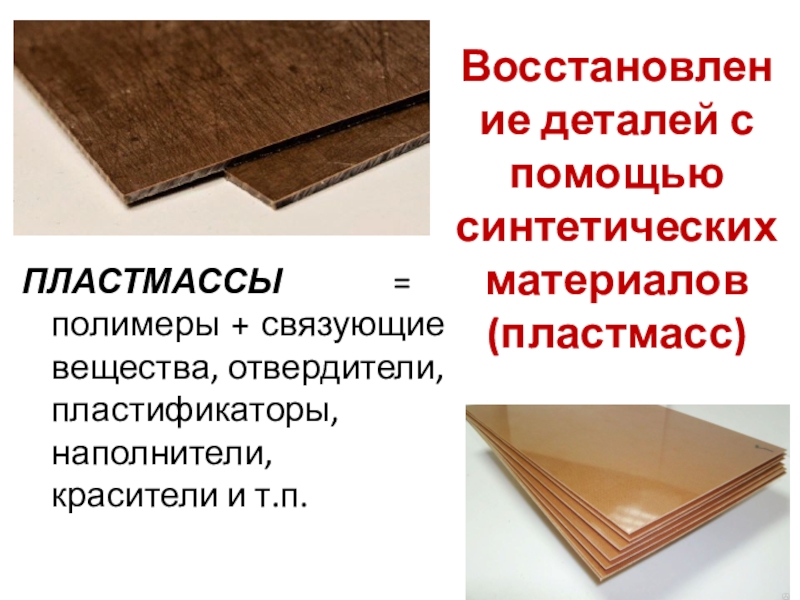

Слайд 27ПЛАСТМАССЫ = полимеры + связующие вещества, отвердители, пластификаторы, наполнители, красители
и т.п.
Восстановление деталей с помощью синтетических материалов (пластмасс)

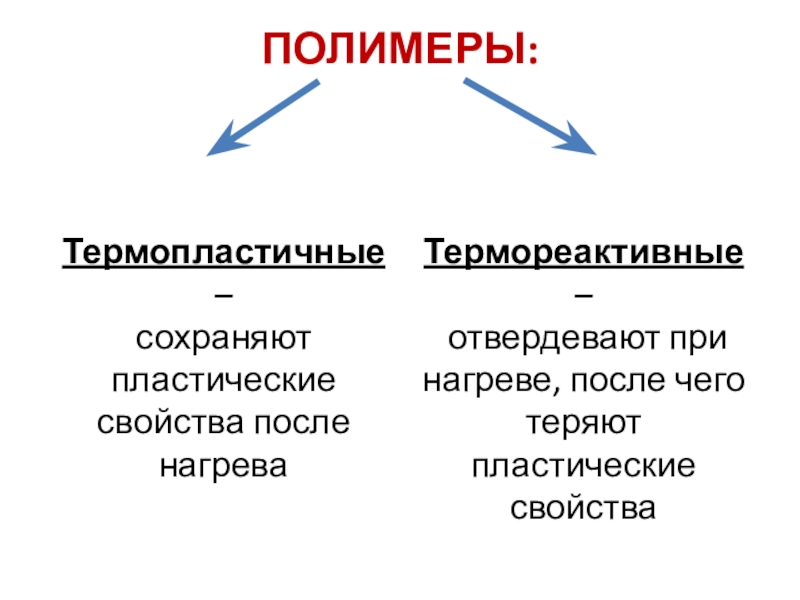

Слайд 29Применение синтетических клеев и мастик

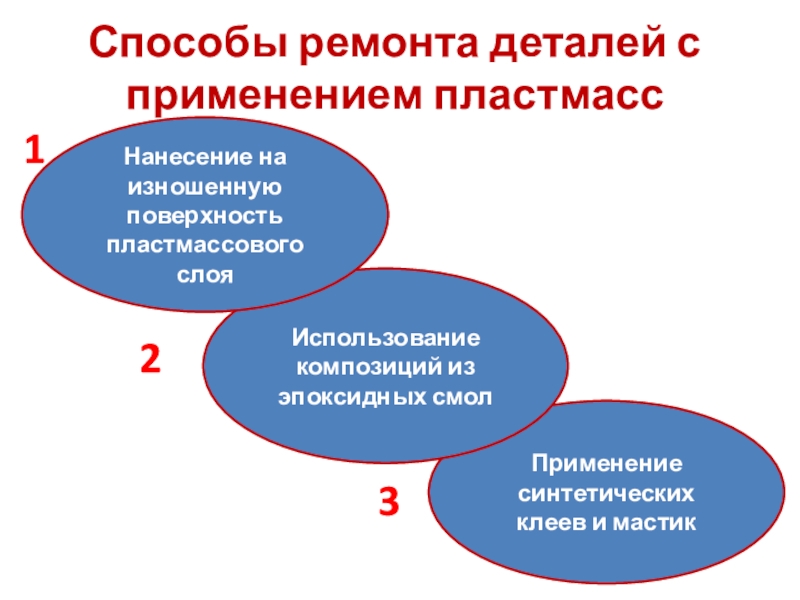

Способы ремонта деталей с применением пластмасс
Использование
композиций из эпоксидных смол
Нанесение на изношенную поверхность пластмассового слоя
1
2
3

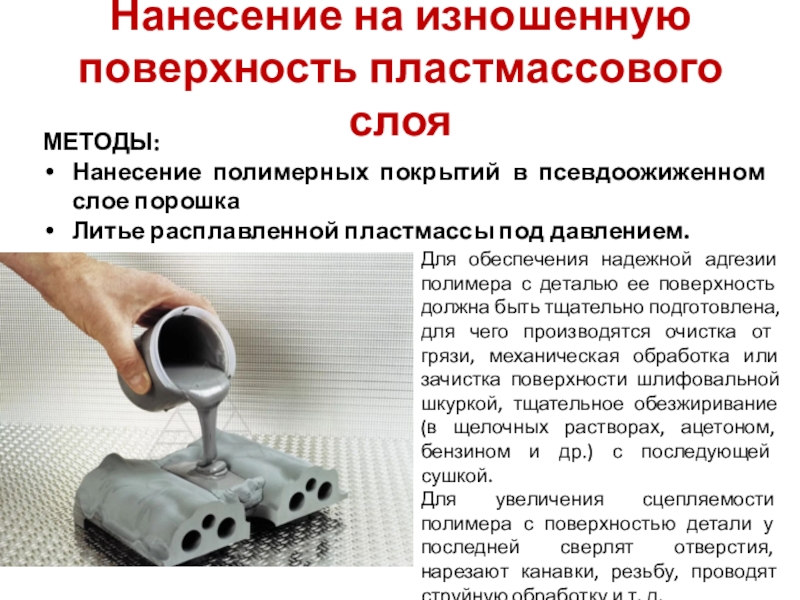

Слайд 30Нанесение на изношенную поверхность пластмассового слоя
МЕТОДЫ:
Нанесение полимерных покрытий в псевдоожиженном
слое порошка
Литье расплавленной пластмассы под давлением.
Для обеспечения надежной адгезии полимера
с деталью ее поверхность должна быть тщательно подготовлена, для чего производятся очистка от грязи, механическая обработка или зачистка поверхности шлифовальной шкуркой, тщательное обезжиривание (в щелочных растворах, ацетоном, бензином и др.) с последующей сушкой.
Для увеличения сцепляемости полимера с поверхностью детали у последней сверлят отверстия, нарезают канавки, резьбу, проводят струйную обработку и т. д.
Слайд 31Использование композиций из эпоксидных смол

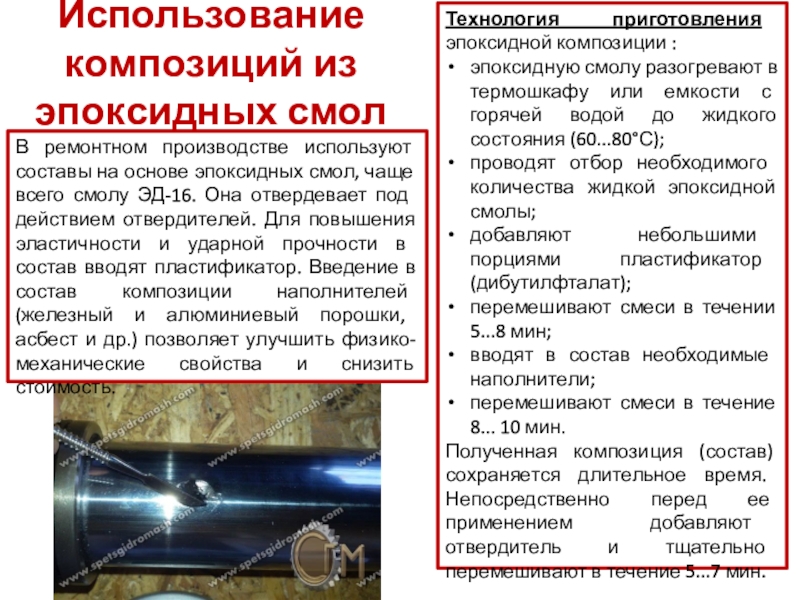

Технология приготовления эпоксидной композиции :
эпоксидную
смолу разогревают в термошкафу или емкости с горячей водой до
жидкого состояния (60...80°С);
проводят отбор необходимого количества жидкой эпоксидной смолы;
добавляют небольшими порциями пластификатор (дибутилфталат);
перемешивают смеси в течении 5...8 мин;
вводят в состав необходимые наполнители;
перемешивают смеси в течение 8... 10 мин.
Полученная композиция (состав) сохраняется длительное время. Непосредственно перед ее применением добавляют отвердитель и тщательно перемешивают в течение 5...7 мин.
В ремонтном производстве используют составы на основе эпоксидных смол, чаще всего смолу ЭД-16. Она отвердевает под действием отвердителей. Для повышения эластичности и ударной прочности в состав вводят пластификатор. Введение в состав композиции наполнителей (железный и алюминиевый порошки, асбест и др.) позволяет улучшить физико- механические свойства и снизить стоимость.
Слайд 33Применение синтетических
клеев и мастик

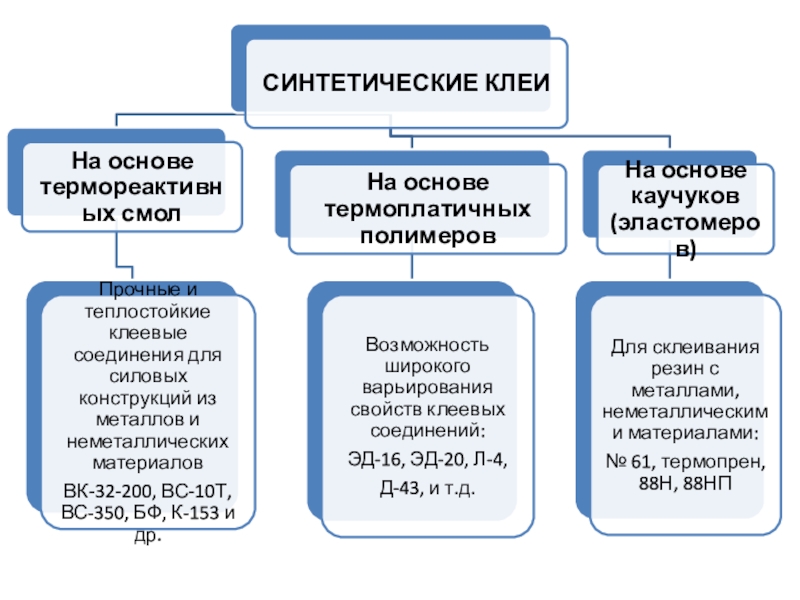

Синтетические клеи – для склеивания разрушенных
деталей, наложения заплат, наклеивания фрикционных накладок и дополнительных деталей, компенсирующих
износ, для герметизации, восстановления неподвижных сопряжений и т.п.
Синтетические мастики – композиции, отличающиеся от клеев повышенной вязкостью и значительным содержанием наполнителей.
Слайд 35Технологический процесс склеивания
Преобразование клеящего состава для нанесения на склеиваемые поверхности
(растворение, расплавление, частичная полимеризация мономера и т.д.);
Подготовка поверхности склеиваемых материалов
(придание шероховатости, обезжиривание растворителями);
Нанесение клеящего вещества;
Превращение клеящего вещества в клеевой слой, прочно соединяющий склеиваемые материалы

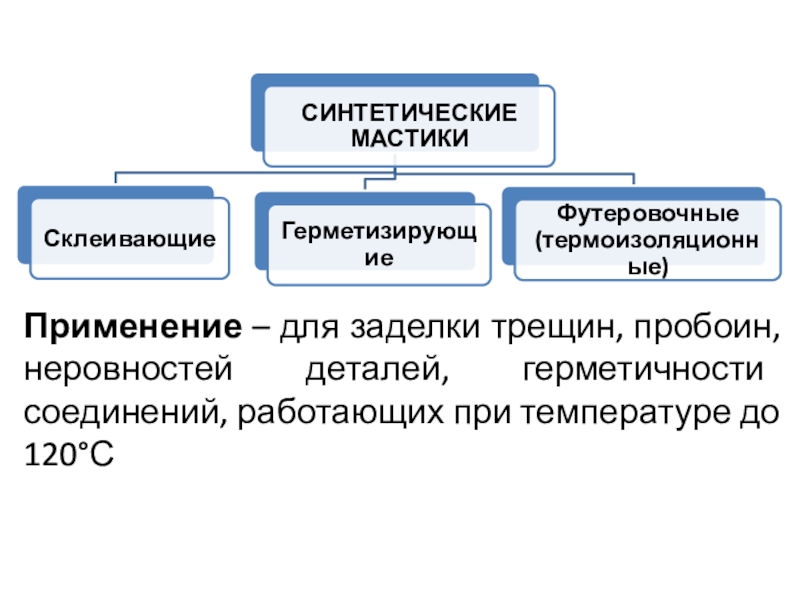

Слайд 36Применение – для заделки трещин, пробоин, неровностей деталей, герметичности соединений,
работающих при температуре до 120°С
Слайд 37Упрочнение деталей электролитическими покрытиями
Восстановление дета-лей электролитичес-кими покрытиями заключается в нанесении
на изношенную поверхность детали металла путем электролиза.
Слайд 38Упрочнение деталей электролитическими покрытиями
Сущность процесса состоит в следующем: подлежащая восстановлению
деталь, подсоединенная к отрицательному электроду (катоду), помещается в ванну, наполненную
электролитом, через который при помощи электродов, подсоединенных к источнику тока, проходит постоянный ток. При этом на катоде осаждается металл и выделяется водород.

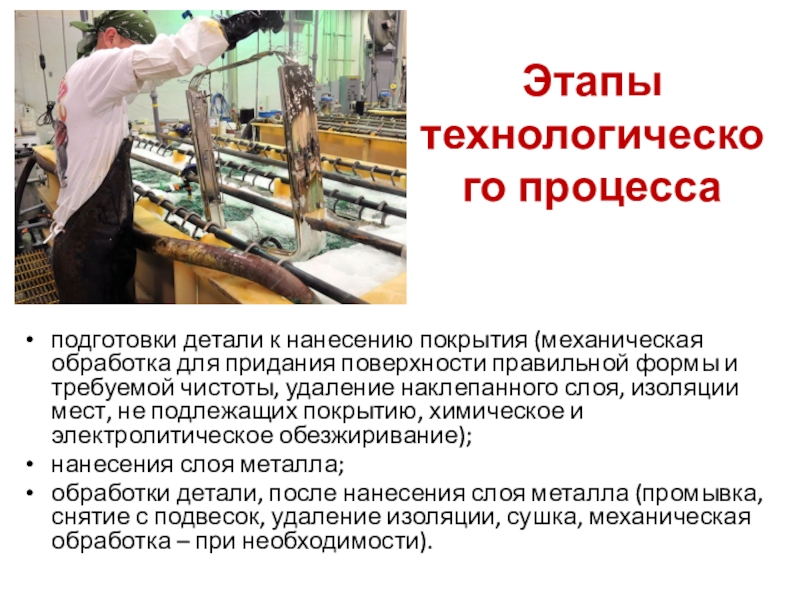

Слайд 39Этапы технологического процесса
подготовки детали к нанесению покрытия (механическая обработка для
придания поверхности правильной формы и требуемой чистоты, удаление наклепанного слоя,
изоляции мест, не подлежащих покрытию, химическое и электролитическое обезжиривание);
нанесения слоя металла;
обработки детали, после нанесения слоя металла (промывка, снятие с подвесок, удаление изоляции, сушка, механическая обработка – при необходимости).

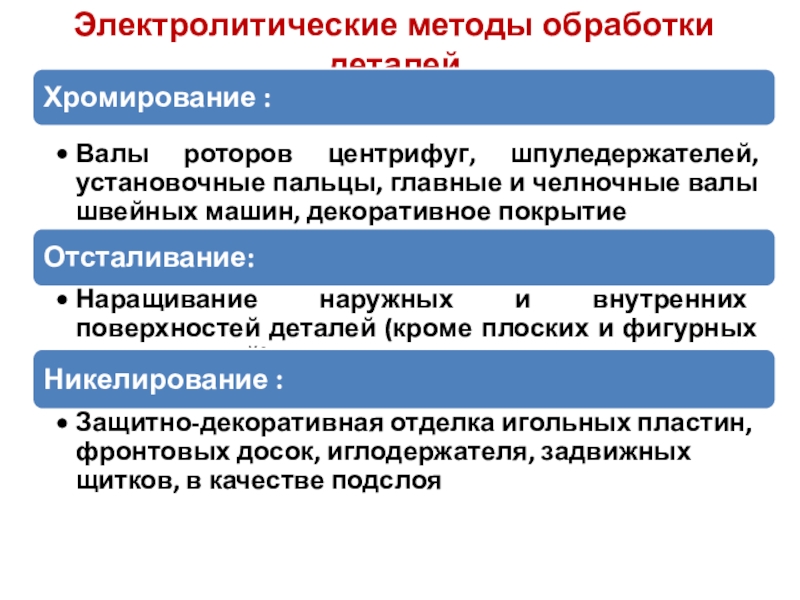

Слайд 40Электролитические методы обработки деталей
Слайд 41Получение металлических покрытий химическим способом

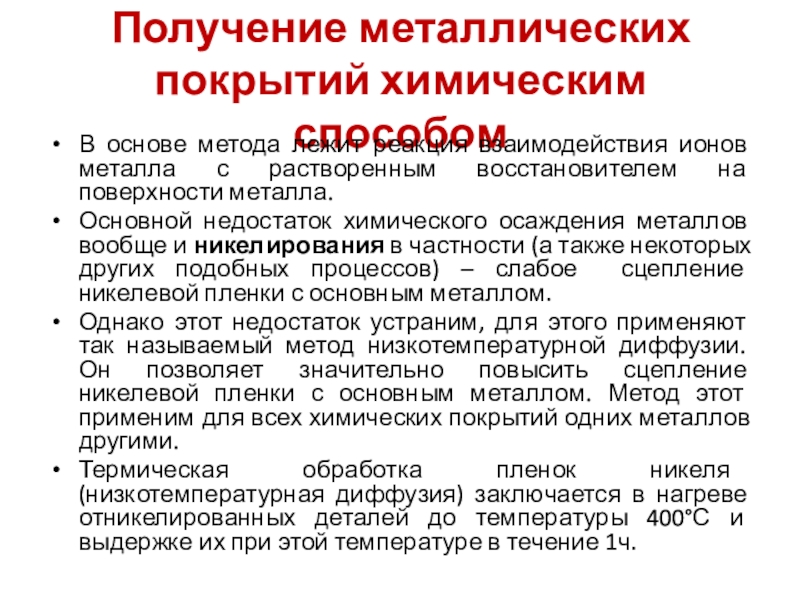

В основе метода лежит реакция взаимодействия
ионов металла с растворенным восстановителем на поверхности металла.
Основной недостаток
химического осаждения металлов вообще и никелирования в частности (а также некоторых других подобных процессов) – слабое сцепление никелевой пленки с основным металлом.
Однако этот недостаток устраним, для этого применяют так называемый метод низкотемпературной диффузии. Он позволяет значительно повысить сцепление никелевой пленки с основным металлом. Метод этот применим для всех химических покрытий одних металлов другими.
Термическая обработка пленок никеля (низкотемпературная диффузия) заключается в нагреве отникелированных деталей до температуры 400°С и выдержке их при этой температуре в течение 1ч.
Слайд 42Технологический процесс химического никелирования
Подготовка деталей к покрытию (шлифование, полирование, обезжиривание,
травление);
Нанесение покрытия;
Термическая обработка;
Механическая обработка (придание деталям необходимых размеров и шероховатости)
