Спутниковые технологии в решениях Topcon
Содержание
- 1. Спутниковые технологии в решениях Topcon
- 2. Кадастровая съемка, инвентаризация и межевание земель
- 3. Маркшейдерские работы на открытых горных предприятиях
- 4. Строительство и съемка линейных объектов Геодезическое
- 5. Спутниковое оборудование Topcon-SokkiaСети ПДБСRTK решения ГИС решения

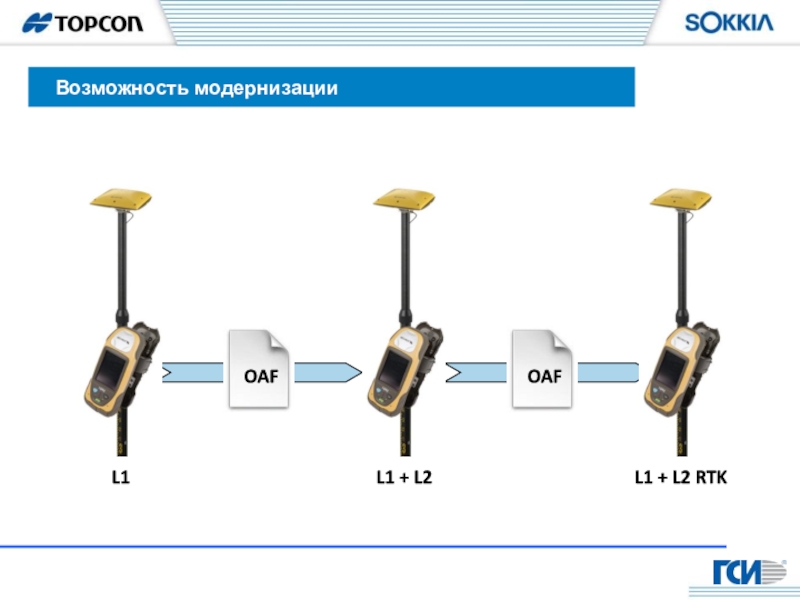

- 6. Возможность модернизацииL1L1 + L2L1 + L2 RTK
- 7. Открытый язык управления GRILТерминал
- 8. Карты SD до 32 Гбплан 3мм+0.5мм/кмвысота 5мм+0.5мм/км2
- 9. Встроенная 1 Гб и карты памяти SDплан
- 10. Карта CF до 2 Гб + USB
- 11. Встроенная память 1 ГбКарты памяти SD до
- 12. Встроенная память 2 Гбплан 3мм+0.5мм/кмвысота 5мм+0.5мм/кмВстроенные Li-Ion
- 13. Спутниковые технологиив решениях Sokkia
- 14. Карты SD до 4 Гбплан 3мм+0.5мм/кмвысота 5мм+0.5мм/кмсъемные
- 15. Встроенная память 2 ГбКарты памяти SD до
- 16. Встроенная память 2 ГбКарты памяти SD до
- 17. Программное обеспечение TopSURV Графический интерфейс и русскоязычное
- 18. Программное обеспечение Topcon Tools Интуитивно понятный интерфейс
- 19. mmGPS
- 20. Управление строительной техникой
- 21. IP-S2
- 22. Cетевые решенияTopcon
- 23. Защищенные линии связиПДБСПДБСПДБСПДБСПДБСВычислительный центрСервер Рабочие места операторов
- 24. Геодезия ГИС и картография Управление строительной техникой Другие прикладные задачи…Основные сферы применения
- 25. Экономия расходовСокращаются транспортные расходы, сокращается фонд
- 26. От Базовых Станций к Вычислительному ЦентруxDSL модемСерверИнтернет или локальная сетьКаналы связи
- 27. От Вычислительного Центра к пользователям RTK сервисаGSM канал передачи данныхGSM модемСерверИнтернетРадио канал передачи данныхКаналы связи

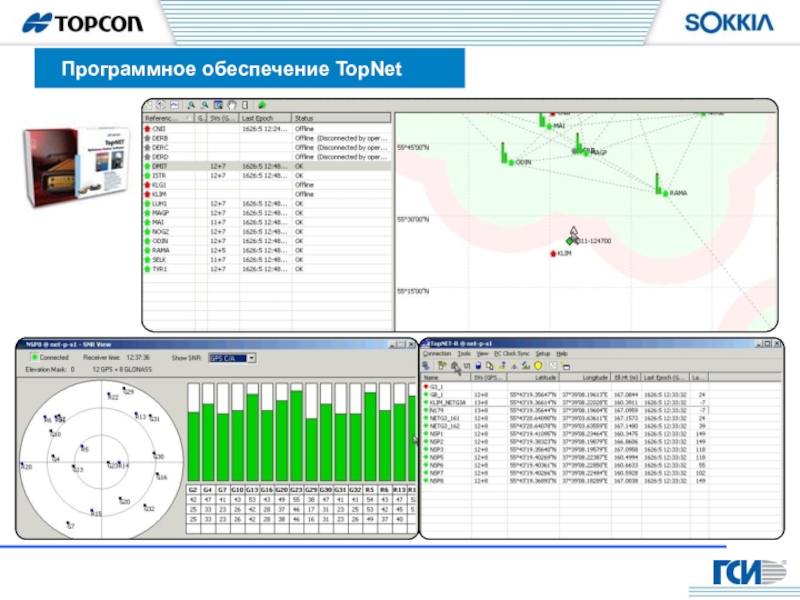

- 28. Программное обеспечение TopNet

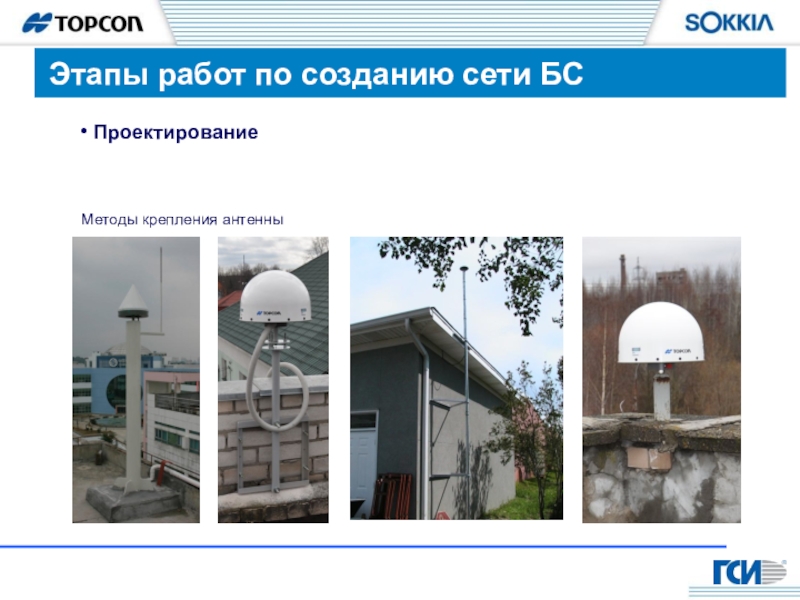

- 29. ПроектированиеМетоды крепления антенныЭтапы работ по созданию сети БС

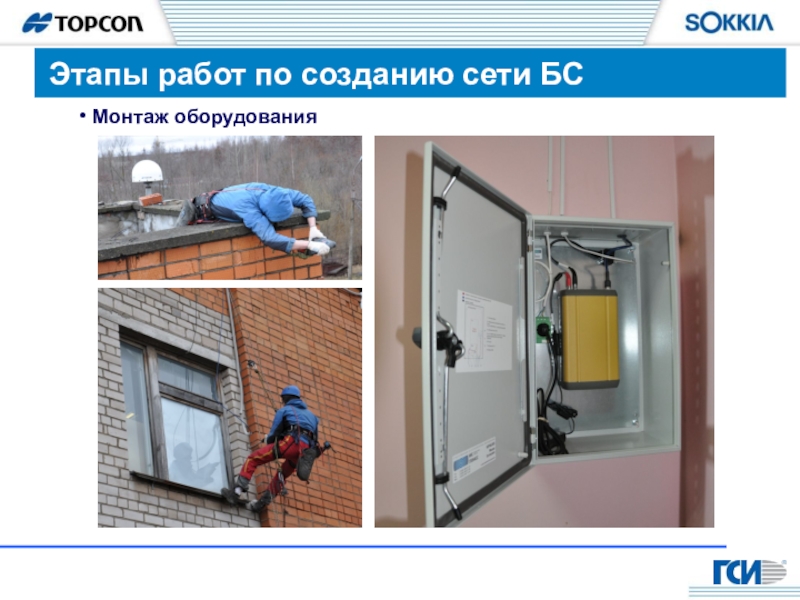

- 30. Этапы работ по созданию сети БС Монтаж оборудования

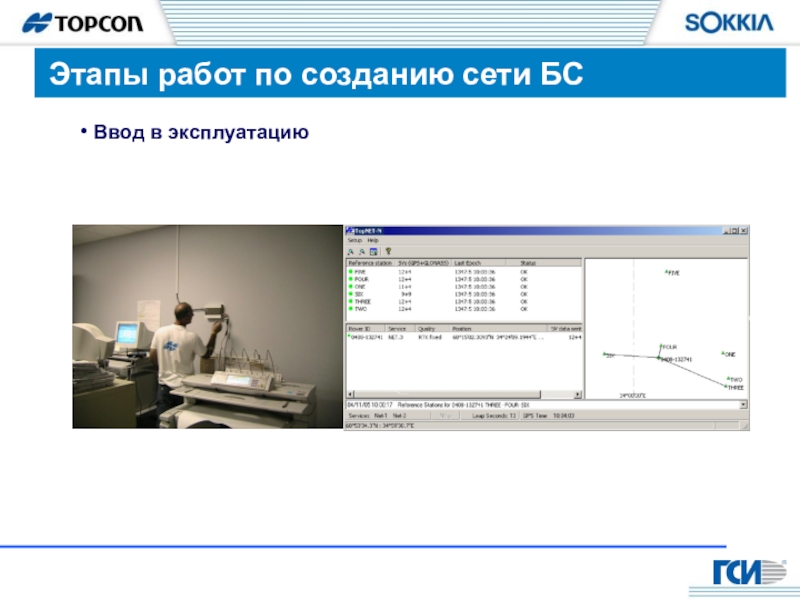

- 31. Ввод в эксплуатациюЭтапы работ по созданию сети БС
- 32. Пример поэтапного создания сети
- 33. Проекты, реализованные на базе оборудования Topcon Несколько
- 34. Проект, реализованный ОАО «Кировгипрозем» в Кировской областиДействует
- 35. Скачать презентанцию
Кадастровая съемка, инвентаризация и межевание земель Создание государственной геодезической и опорно-межевой сети Топографическая съемкаОбласти применения спутникового оборудования
Слайды и текст этой презентации
Слайд 2 Кадастровая съемка, инвентаризация и межевание земель
Создание государственной геодезической
и опорно-межевой сети
Слайд 3 Маркшейдерские работы на открытых горных предприятиях
Гидрографические съемки и
донно-углубительные работы
Создание и обновление Географических Информационных
Систем (ГИС)
Области
применения спутникового оборудования

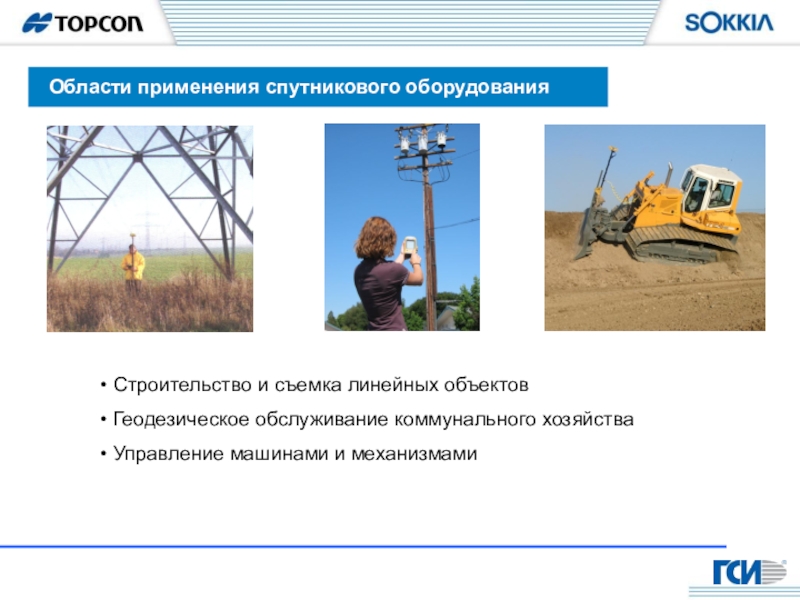

Слайд 4 Строительство и съемка линейных объектов
Геодезическое обслуживание коммунального хозяйства
Управление машинами и механизмами
Области применения спутникового оборудования
Слайд 8Карты SD до 32 Гб
план 3мм+0.5мм/км
высота 5мм+0.5мм/км
2 съемных Li-Ion до
16
часов
IP66
GPS L1 L2 L5
ГЛОНАСС L1 L2
Galileo
216 каналов
1 последовательный
1 USB,
1 питание -40 С…+70 С
Встроенный GSM и УКВ
Встроенный Bluetooth
Приемник Topcon GR-5
Слайд 9Встроенная 1 Гб и карты памяти SD
план 3мм+0.5мм/км
высота 5мм+0.5мм/км
Съемные Li-Ion
до
5 часов
IP66
GPS L1 L2
ГЛОНАСС L1 L2
72 канала
1 последовательный
1 USB,
1 питание, -20 С…+50 С
Встроенный 3G модем
Внешний радиомодем
Встроенный Bluetooth и Wi-Fi
Приемник Topcon GRS-1
Слайд 10Карта CF до 2 Гб + USB флеш
план 3мм+0.5мм/км
высота 5мм+0.5мм/км
Встроенные
Li-Ion
до 25 часов
IP67
GPS L1 L2 L5
ГЛОНАСС L1 L2
Galileo
144 канала
4
последовательных 1 USB, 2 питание,
1 Ethernet, 1 1PPS,
1 маркер событий
-40 С…+65 С
Внешний GSM и/или УКВ
Web-интерфейс
Приемник Topcon NET-G3A
Web-интерфейс

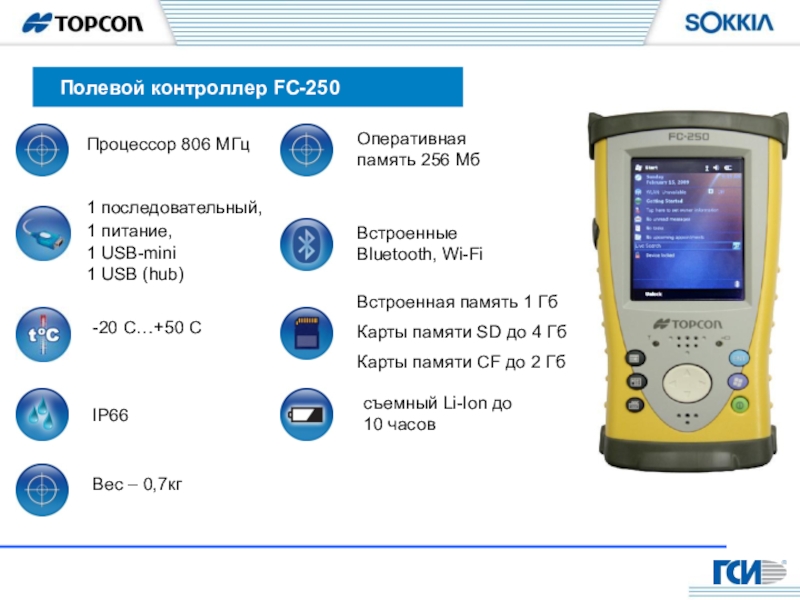

Слайд 11Встроенная память 1 Гб
Карты памяти SD до 4 Гб
Карты памяти
CF до 2 Гб
Процессор 806 МГц
съемный Li-Ion до
10 часов
IP66
1
последовательный, 1 питание,
1 USB-mini
1 USB (hub)
-20 С…+50 С
Встроенные Bluetooth, Wi-Fi
Полевой контроллер FC-250
Оперативная память 256 Мб
Вес – 0,7кг
Слайд 12Встроенная память 2 Гб
план 3мм+0.5мм/км
высота 5мм+0.5мм/км
Встроенные Li-Ion до
15 часов
IP67
GPS L1
L2 ГЛОНАСС L1 L2
226 каналов
1 последовательный,
1 питание,
1 USB Mini
B-40 С…+65 С
Longlink – связь до 300 м без модемов
Приемник HiPer SR
Новинка 2013 года!
Вес – 0,85кг

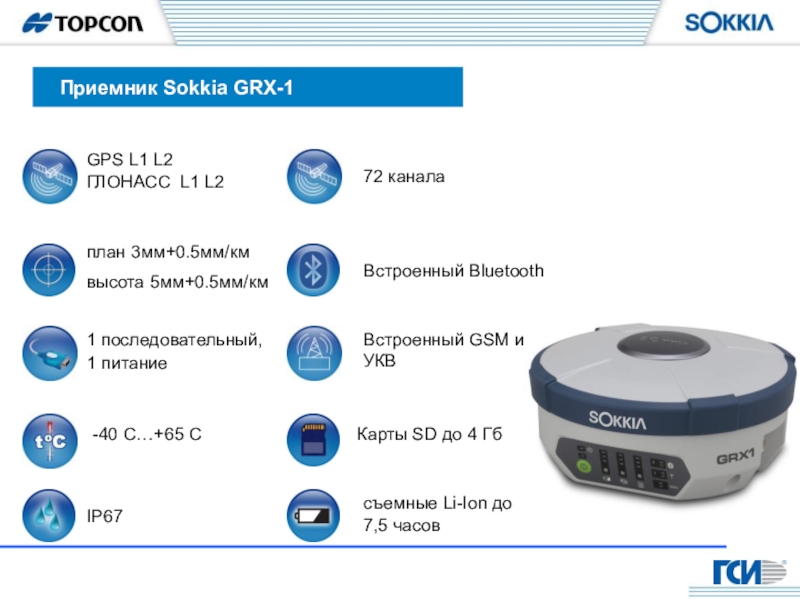

Слайд 14Карты SD до 4 Гб
план 3мм+0.5мм/км
высота 5мм+0.5мм/км
съемные Li-Ion до
7,5 часов
IP67
GPS
L1 L2 ГЛОНАСС L1 L2
72 канала
1 последовательный,
1 питание
-40
С…+65 СВстроенный GSM и УКВ
Встроенный Bluetooth
Приемник Sokkia GRX-1
Слайд 15Встроенная память 2 Гб
Карты памяти SD до 4 Гб
съемный Li-Ion
до
8 часов
IP65
1 питание,
1 USB-mini
-30 С…+60 С
Встроенные Bluetooth, Wi-Fi
Полевой контроллер SHC-25A
Вес
– 0,32кг20 каналов
Процессор 533 МГц
Оперативная память 256 Мб

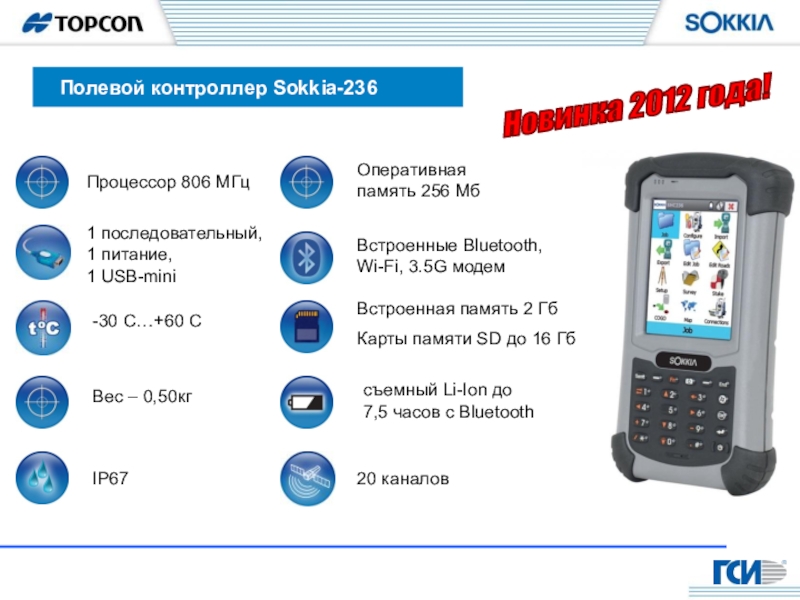

Слайд 16Встроенная память 2 Гб
Карты памяти SD до 16 Гб
съемный Li-Ion
до
7,5 часов с Bluetooth
IP67
1 последовательный,
1 питание,
1 USB-mini
-30 С…+60 С
Встроенные
Bluetooth, Wi-Fi, 3.5G модемПолевой контроллер Sokkia-236
Вес – 0,50кг
20 каналов
Новинка 2012 года!
Процессор 806 МГц
Оперативная память 256 Мб

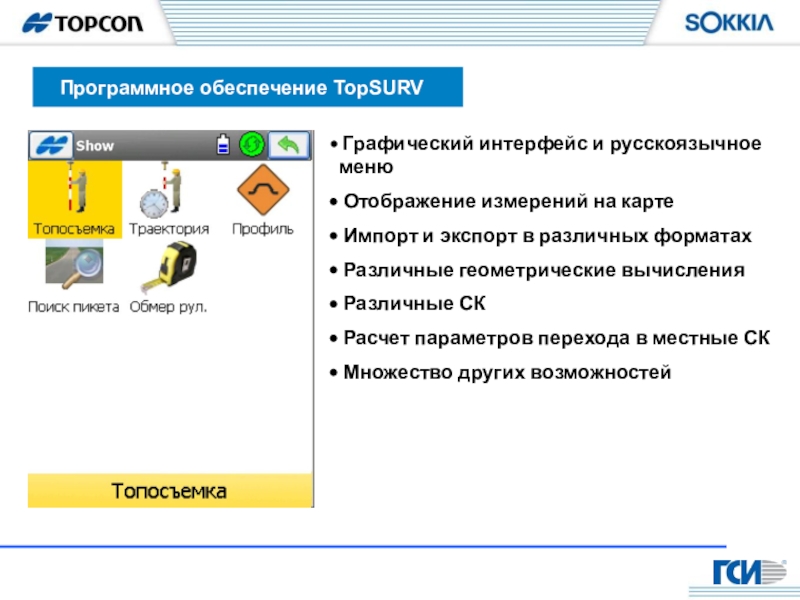

Слайд 17Программное обеспечение TopSURV
Графический интерфейс и русскоязычное меню
Отображение
измерений на карте
Импорт и экспорт в различных форматах
Различные
геометрические вычисленияРазличные СК
Расчет параметров перехода в местные СК
Множество других возможностей
Слайд 18Программное обеспечение Topcon Tools
Интуитивно понятный интерфейс и русскоязычное меню
Отображение измерений на карте
Импорт и экспорт в различных
форматахСоздание поверхностей
Создание проектов трасс
Расчет параметров перехода в местные и условные СК
Множество других возможностей

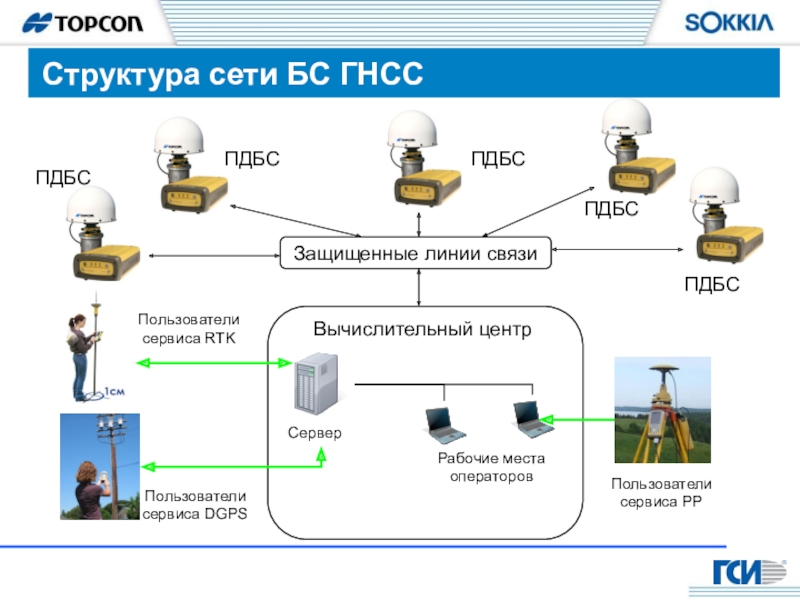

Слайд 23Защищенные линии связи
ПДБС
ПДБС
ПДБС
ПДБС
ПДБС
Вычислительный центр
Сервер
Рабочие места операторов
Пользователи сервиса RTK
Пользователи сервиса PP
Пользователи сервиса DGPS
Структура сети БС ГНСС
Слайд 24 Геодезия
ГИС и картография
Управление строительной техникой
Другие
прикладные задачи…
Основные сферы применения
Слайд 25 Экономия расходов
Сокращаются транспортные расходы, сокращается фонд заработной платы, сокращаются
затраты на приобретение нового оборудования при комплектовании полевых бригад
Экономия
людских ресурсовНе требуется дополнительный персонал для охраны полевых БС, а управление сетью может осуществляется одним человеком
Единая система координат
Все измерения выполняются в единой системе координат, относительно пунктов, положение которых контролируется в режиме реального времени
Преимущества использования сетей БС
Слайд 26От Базовых Станций к Вычислительному Центру
xDSL модем
Сервер
Интернет или локальная сеть
Каналы
связи
Слайд 27От Вычислительного Центра к пользователям RTK сервиса
GSM канал передачи данных
GSM
модем
Сервер
Интернет
Радио канал передачи данных
Каналы связи

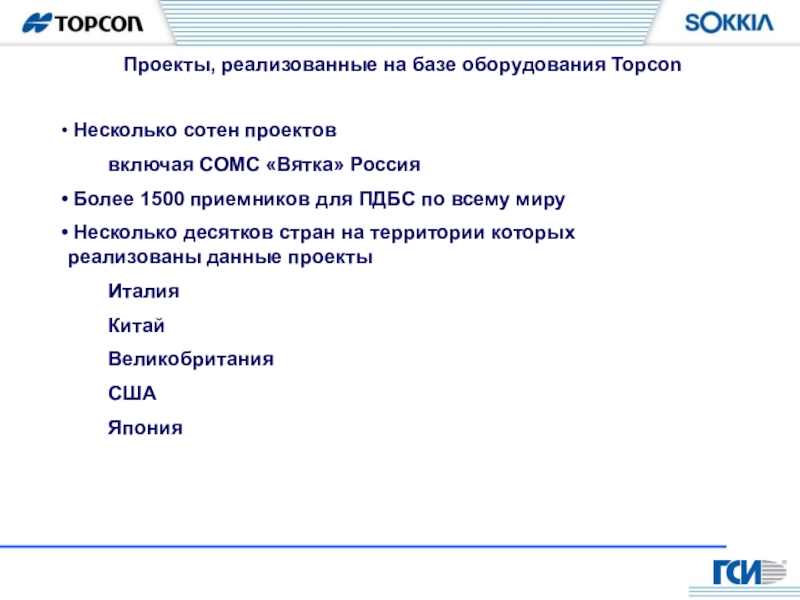

Слайд 33Проекты, реализованные на базе оборудования Topcon
Несколько сотен проектов
включая СОМС
«Вятка» Россия
Более 1500 приемников для ПДБС по всему миру
Несколько десятков стран на территории которых реализованы данные проектыИталия
Китай
Великобритания
США
Япония

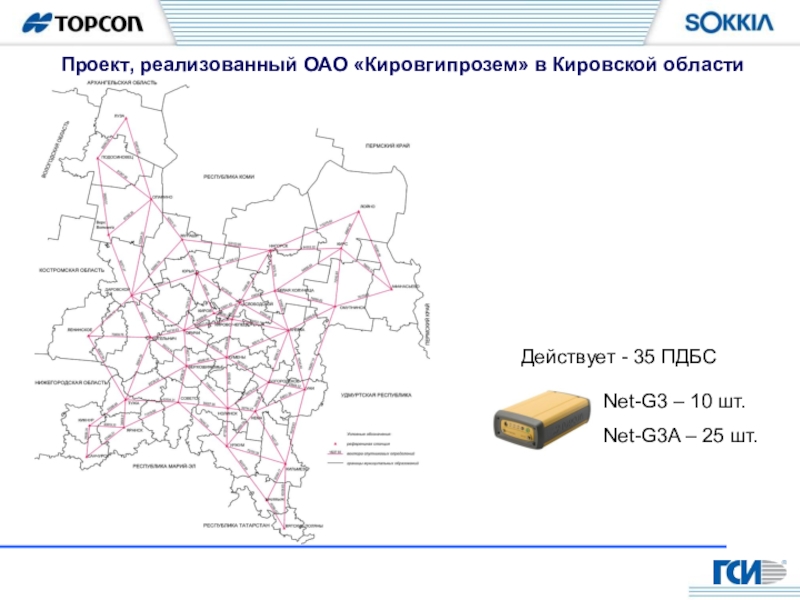

Слайд 34Проект, реализованный ОАО «Кировгипрозем» в Кировской области
Действует - 35 ПДБС
Net-G3
– 10 шт.
Net-G3A – 25 шт.
