СТРУКТУРА УПРАВЛЯЮЩЕЙ ПРОГРАММЫИ ЕЕ ФОРМАТ Код ISO-7bit Дополнительные символы

ISO-7 bit

которого должен стоять символ LF (ПС) —«конец кадра». Кадр с

символом % не нумеруется. Нумерация кадров программы начинается с последующего кадра.
Любая группа символов, не подлежащая отработке на станке, должна быть заключена в круглые скобки. Внутри скобок не должны применяться символы LF, % («начало программы») и : («главный кадр»).
Если необходимо обозначать УП, это обозначение должно находиться непосредственно за символом «начало программы» перед символом «конец кадра», например, % 012 LF, т. е. программа с условным номером двенадцать.
Управляющая программа должна заканчиваться символом «конец программы» или «конец информации». Информация, помещенная после этого символа, не должна восприниматься УЧПУ.
Запись информации в УП осуществляется по определенным правилам, которые указывают, как записывать информацию в каждом кадре УП, а также правила записи слов внутри каждого кадра

«номер кадра». Далее в кадре приводятся информационные слова или слово.

Завершается кадр символом LF («конец кадра»).
2. Информационные слова в кадре рекомендуется записывать в определенной последовательности:
Слово «подготовительная функция»;
слова «размерные перемещения», которые рекомендуется записывать в последовательности символов: X, Y, Z, U, V, W, Р, Q, R, А, В, С;
слова «параметр интерполяции или шаг резьбы»: I, J, К;
слово «функция подачи», которое относится только к определенной оси и должно следовать непосредственно за словом «размерное перемещение» по этой оси.
слово «функция главного движения»;
слово «вспомогательная функция».

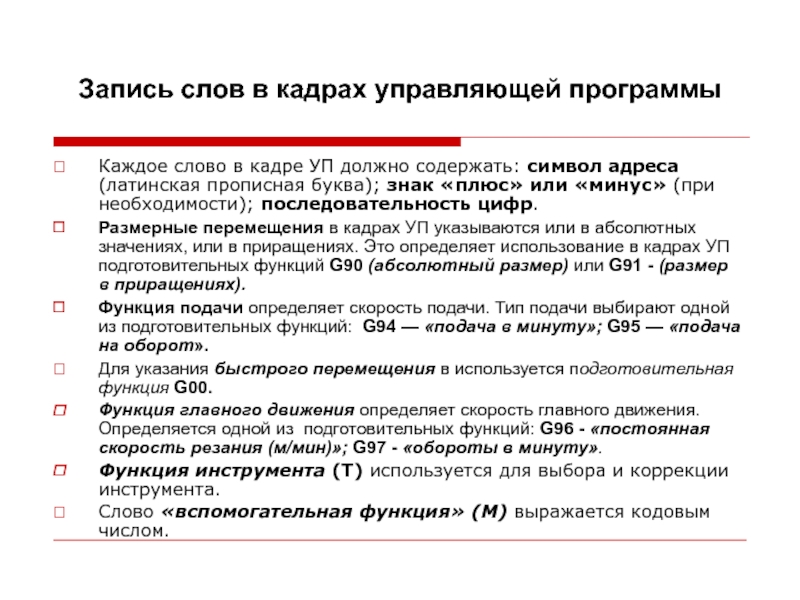

УП должно содержать: символ адреса (латинская прописная буква); знак «плюс»

или «минус» (при необходимости); последовательность цифр.
Размерные перемещения в кадрах УП указываются или в абсолютных значениях, или в приращениях. Это определяет использование в кадрах УП подготовительных функций G90 (абсолютный размер) или G91 - (размер в приращениях).
Функция подачи определяет скорость подачи. Тип подачи выбирают одной из подготовительных функций: G94 — «подача в минуту»; G95 — «подача на оборот».
Для указания быстрого перемещения в используется подготовительная функция G00.
Функция главного движения определяет скорость главного движения. Определяется одной из подготовительных функций: G96 - «постоянная скорость резания (м/мин)»; G97 - «обороты в минуту».
Функция инструмента (Т) используется для выбора и коррекции инструмента.
Слово «вспомогательная функция» (М) выражается кодовым числом.

форматом, т. е. принятым порядком расположения слов в кадре и

структурой каждого слова в отдельности.
Пример записи формата:
%: / DS N04 3G2 Х+053 Y+053 Z ± 042 F031 S04 Т05 М2*
формат указывает, что УЧПУ, для которого выполняется запись УП, воспринимает символы начала программы (%), главного кадра (:), пропуска кадра (/ ) и явную десятичную запятую (DS).
N04 - четырехзначный номер кадра. Это означает, что всего в программе можно привести кадры с номерами от N1 до N9999.
G2 - двузначная подготовительная функция. Она указывается адресом G и двумя значащими цифрами. Цифра (в данном примере 3), которая указана в формате перед буквой G, обозначает, что в кадре можно записать одновременно несколько (в примере три) подготовительных функций.
Элемент записи в формате X + 053 означает перемещение по оси X со знаком «плюс» или «минус». На целую часть значащего числа отводится пять разрядов, на дробную (после запятой) -три разряда.

оси Y
Элемент Z ± 042 — перемещение по оси

Z
Элемент F031 - функция подачи, при этом подача указывается методом прямого обозначения. Значащие цифры: три слева от десятичной запятой и одна справа; нули после запятой и впереди можно опускать.
Элемент S04 — четырехзначная функция главного движения ;
Элементы Т05 — функция инструмента.
М2 - двузначная вспомогательная функция
Звездочка, завершающая запись формата, означает, что в конце каждого кадра УП обязательно указание символа конец кадра LF.

Пример кадра формата
N3 G02 Х±33 Y±33 Z ±42 F2 S2 Т2 М2 LF
N019 G50 G65 X+270534 F18 S40 Т27 М03 LF
