Слайд 1 Сварочные тележки
А.Ю. Поляков, ассистент, к.т.н.

ГУВПО "Белорусско-Российский университет",
г. Могилев, Республика Беларусь

Слайд 2Общая схема
сварочной тележки
КОЛОННА
ШТАНГА
ШАССИ С ПРИВОДОМ
ФЛАНЕЦ
СО СВАРОЧНОЙ
ГОЛОВКОЙ
ПРИВОД
КАРЕТКА
КАРЕТКА
Изделие
РЕЛЬС
КОЛЕСО
РОЛИК
РЕЛЬС

Общая схема сварочной тележкиКОЛОННАШТАНГАШАССИ С ПРИВОДОМФЛАНЕЦСО СВАРОЧНОЙГОЛОВКОЙПРИВОДКАРЕТКАКАРЕТКАИзделиеРЕЛЬСКОЛЕСОРОЛИКРЕЛЬС

Слайд 3Велосипедная тележка ВТ-1
1 – столик-подлокотник;
2 – сварочная головка;
3

– пульт управления головкой;
4 – подъемный механизм;
5 –

верхнее шасси с двумя
опорными холостыми роликами;
6 – выдвижная горизонтальная штанга;
7 – каретка;
8 – колонна;
9 – нижнее шасси с двумя ходовыми
бегунками;
10 – привод для бегунков нижнего шасси

Велосипедная тележка ВТ-11 – столик-подлокотник; 2 – сварочная головка; 3 – пульт управления головкой; 4 – подъемный

Слайд 4Механизм перемещения велотележек ВТ-1 и ВТ-2
1 – червячное колесо;
2

– червяк одноходовой;
3 – корпус червячного редуктора;
4 –

ходовое колесо;
5 – шестерня;
6 – шасси;
7 – соединительный вал

Механизм перемещения велотележек ВТ-1 и ВТ-21 – червячное колесо; 2 – червяк одноходовой; 3 – корпус червячного

Слайд 5Велосипедная тележка ВТ-2
1 – верхние ролики; 2 – механизм подъема

каретки; 3 – консольная балка для сварочного аппарата; 4 –

каретка; 5 – колонна; 6 – нижнее шасси; 7 – привод тележки

Велосипедная тележка ВТ-21 – верхние ролики; 2 – механизм подъема каретки; 3 – консольная балка для сварочного

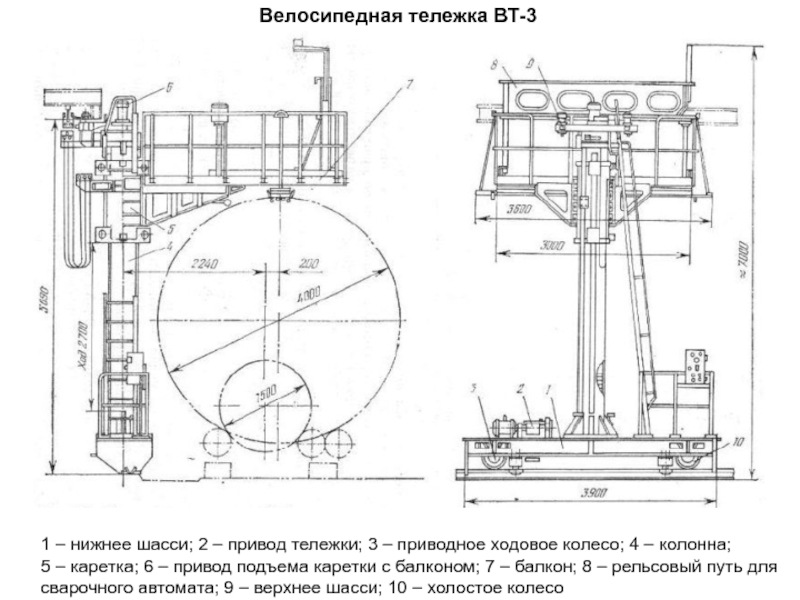

Слайд 6Велосипедная тележка ВТ-3
1 – нижнее шасси; 2 – привод тележки;

3 – приводное ходовое колесо; 4 – колонна;
5 –

каретка; 6 – привод подъема каретки с балконом; 7 – балкон; 8 – рельсовый путь для сварочного автомата; 9 – верхнее шасси; 10 – холостое колесо

Велосипедная тележка ВТ-31 – нижнее шасси; 2 – привод тележки; 3 – приводное ходовое колесо; 4 –

Слайд 7Глагольная тележка ГТ-1
1 – щиток-подлокотник;
2 – сварочная головка;
3

– пульт управления;
4 – механизм подъема каретки;
5 –

подъемный винт;
6 – выдвижная штанга;
7 – каретка;
8 – колонна;
9 – тележка;
10 – шкаф аппаратуры управления

Глагольная тележка ГТ-11 – щиток-подлокотник; 2 – сварочная головка; 3 – пульт управления; 4 – механизм подъема

Слайд 8Шасси и ходовая часть глагольной тележки
1 – приводное ходовое колесо;

2 – червячное колесо; 3 – червяк одноходовой; 4 –

ведомая шестерня; 5 – паразитная шестерня; 6 – ведущая шестерня привода; 7 – коробка передач;
8 – электродвигатель; 9 – колонна; 10 – платформа тележки; 11 – неподвижный ролик;
12 – передний рельс; 13 – подвижный ролик; 14 – рычаг; 15 – пружина; 16 – холостое ходовое колесо

Шасси и ходовая часть глагольной тележки1 – приводное ходовое колесо; 2 – червячное колесо; 3 – червяк

Слайд 9Портальная тележка ПТ-1
1 – монорельс;
2 – колонна;
3 –

каретки;
4 – траверсная балка-ригель;
5 – балкон;
6 – зубчатый

редуктор;
7 – концевой выключатель;
8 – электродвигатель;
9 – жесткий вал;
10 – канатные барабаны;
11 – блоки;
12 – колонна;
13 – однорельсовые шасси;
