Технологии проезводства кабе лей ”

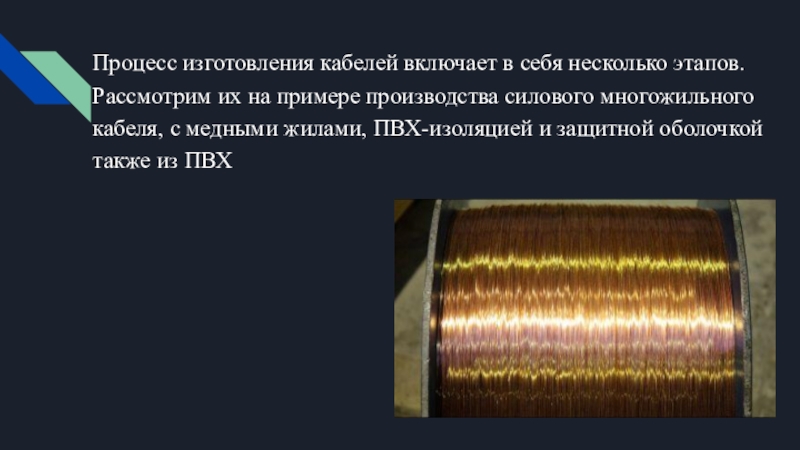

на примере производства силового многожильного кабеля, с медными жилами, ПВХ-изоляцией

и защитной оболочкой также из ПВХ

катанки, из которой затем изготовят токопроводящие жилы. Катанка – это

форма металла, представляющая собой прутья толщиной до 10 мм, из которых затем изготавливают проволоку. Обработка катанки производится с помощью волочильных станов (волок) – специальных машин, которые под давлением протягивают катанку через отверстие, сечение которого меньше поперечного сечения катанки. В результате сечение проволоки уменьшается, а длина – увеличивается. Сама же операция называется волочением.

Цех волочения и скрутки стренги.

чтобы получить гибкую проволоку, ее нагревают в вакуумных печах, выдерживают

в течение определенного времени и затем охлаждают до комнатной температуры. Температура и продолжительность нагрева зависят от характеристик проволоки. Эта операция называется отжигом.

Оборудование для отжига проволоки

стренгу заготовку, из которой и будут изготовлены многопроволочные токопроводящие жилы.

Существует несколько видов скрутки – пучковая, шнуровая, правильная; кроме того, в зависимости от направления скрутка может быть левой или правой. Конкретный тип скрутки и направление определяются необходимыми эксплуатационными характеристиками производимого

линию – комплекс, который используется для наложения изоляции и оболочки

из пластмассы на кабельную жилу. Комплекс состоит из отдающего и принимающего устройств, экструдера, охлаждающей ванны и различной контрольной аппаратуры. В качестве сырья в нашем случае используются гранулы смеси из поливинилхлорида и добавок различного рода (стабилизаторов, пластификаторов и др.)

стренгу или кабельную жилу на экструдер, обеспечивая при этом постоянное

равномерное натяжение. Установленное перед головкой экструдера нагревательное устройство электрическим током разогревает подаваемую жилу до температуры 100-150°С. Это необходимо для того, чтобы исключить вероятность образования воздушных включений в изоляции. В самом экструдере расплавленная предварительно пластмасса выдавливается через кольцевой зазор и накладывается на жилу.

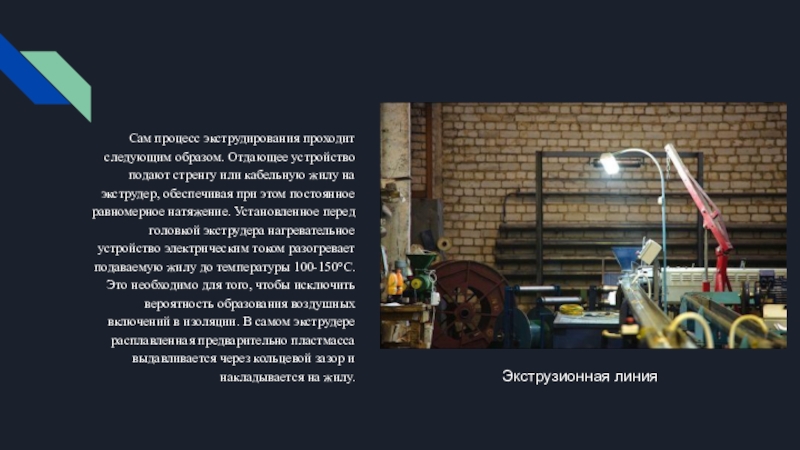

Экструзионная линия

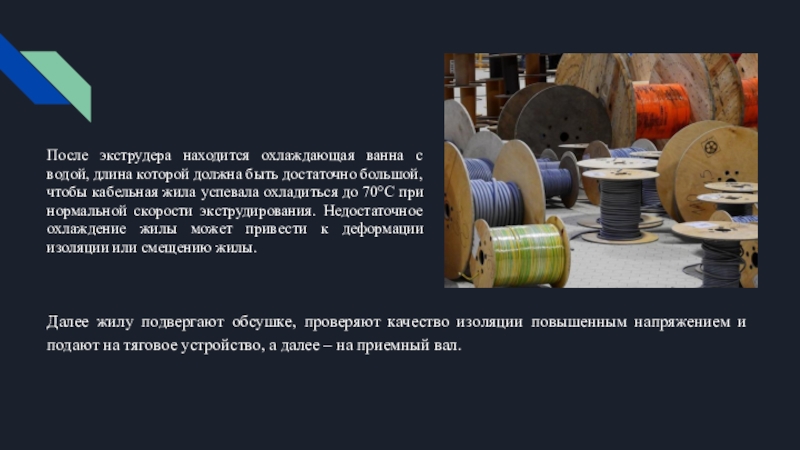

быть достаточно большой, чтобы кабельная жила успевала охладиться до 70°С

при нормальной скорости экструдирования. Недостаточное охлаждение жилы может привести к деформации изоляции или смещению жилы.

Далее жилу подвергают обсушке, проверяют качество изоляции повышенным напряжением и подают на тяговое устройство, а далее – на приемный вал.

изолированные жилы скручиваются в кабель. Если направление скрутки жил такое

же, как и направление скрутки проволок в наружном повиве самих жил, то такую скрутку называют скруткой в закрутку. Если же эти направления противоположны, то, соответственно, скруткой в раскрутку. Эта операция, как и скрутка проволок, выполняется с помощью крутильных машин.
После скрутки заготовка кабеля снова поступает на экструзионную линию, где на нее накладывается общая оболочка из ПВХ.

перемотку кабеля на мерную длину или кабельный барабан. В ОТК

кабель снова проходит испытание на пробой изоляции, также проверяется соответствие измеренного сопротивления кабеля значению, указанному в ГОСТ. После успешного прохождения испытания кабель маркируется, упаковывается и поступает на склад.
