Слайд 1Тема 2. ФУНКЦИОНАЛЬНЫЕ ЭЛЕМЕНТЫ
СОВРЕМЕННЫХ РЛС
Занятие 4. ЦЕПИ ФОРМИРОВАНИЯ И ПРЕОБРАЗОВАНИЯ

ИМПУЛЬСОВ.
Вопросы занятия.

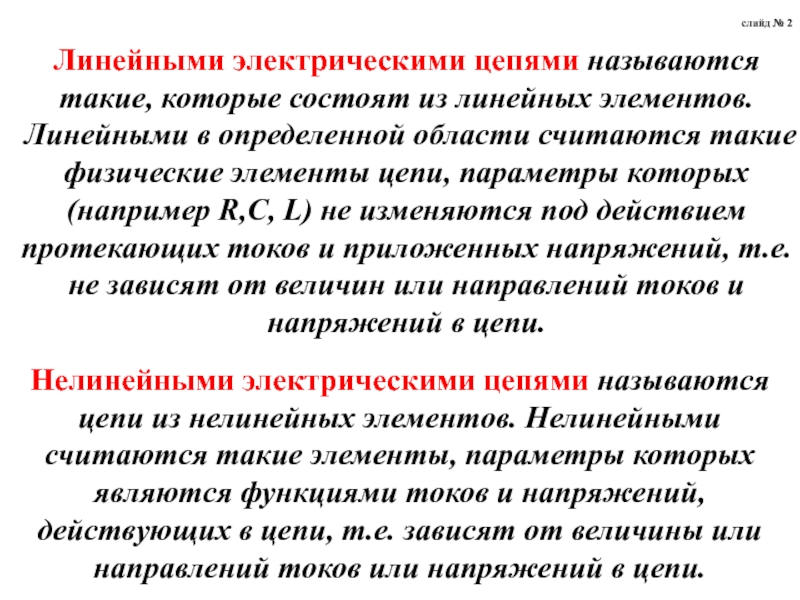

Понятие о линейных и нелинейных электрических цепях.
Дифференцирующие, интегрирующие и

переходные цепи.
Фиксаторы начального уровня выходного напряжения.
Ограничители амплитуд.
Тема 2. ФУНКЦИОНАЛЬНЫЕ ЭЛЕМЕНТЫСОВРЕМЕННЫХ РЛСЗанятие 4. ЦЕПИ ФОРМИРОВАНИЯ И ПРЕОБРАЗОВАНИЯ ИМПУЛЬСОВ.Вопросы занятия.Понятие о линейных и нелинейных электрических

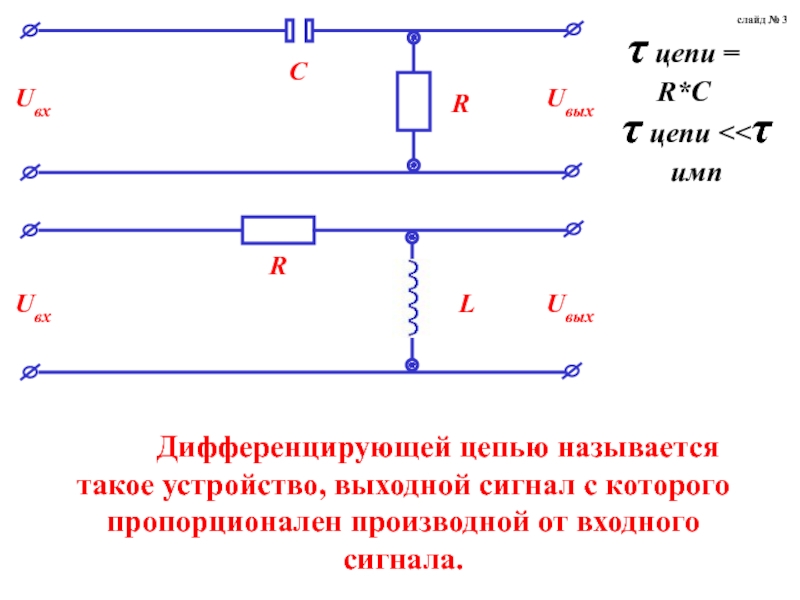

Слайд 3слайд № 3

слайд № 3

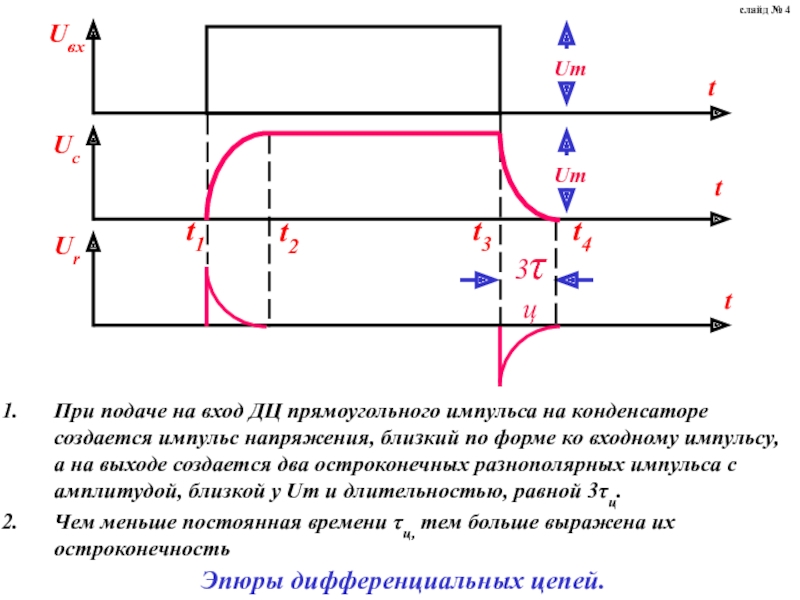

Слайд 4Эпюры дифференциальных цепей.
слайд № 4

Эпюры дифференциальных цепей.слайд № 4

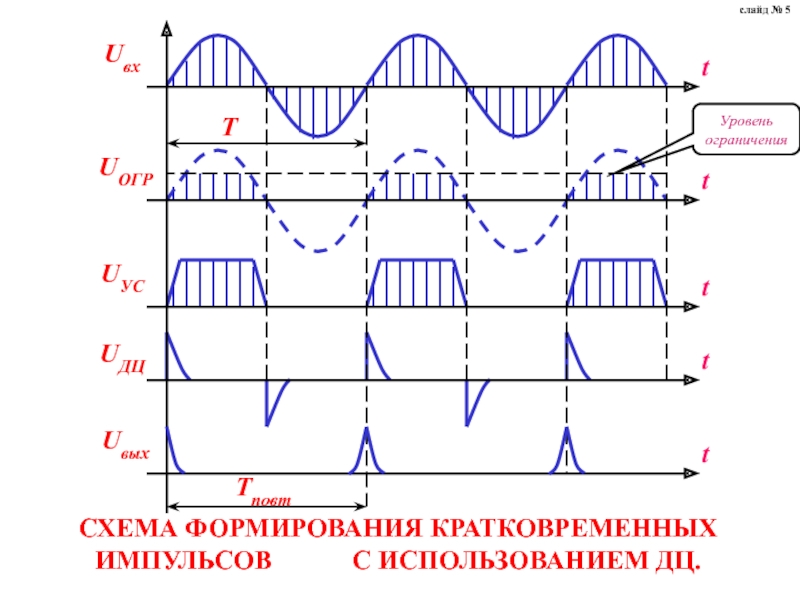

Слайд 5СХЕМА ФОРМИРОВАНИЯ КРАТКОВРЕМЕННЫХ ИМПУЛЬСОВ С

ИСПОЛЬЗОВАНИЕМ ДЦ.
Уровень
ограничения
слайд № 5

СХЕМА ФОРМИРОВАНИЯ КРАТКОВРЕМЕННЫХ ИМПУЛЬСОВ С ИСПОЛЬЗОВАНИЕМ ДЦ.Уровеньограниченияслайд № 5

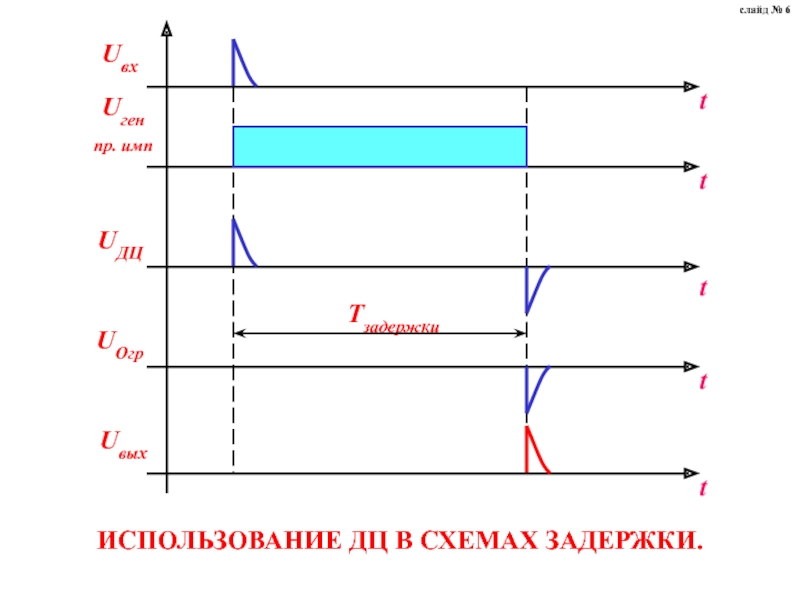

Слайд 6ИСПОЛЬЗОВАНИЕ ДЦ В СХЕМАХ ЗАДЕРЖКИ.
слайд № 6

ИСПОЛЬЗОВАНИЕ ДЦ В СХЕМАХ ЗАДЕРЖКИ.слайд № 6

Слайд 7СХЕМА ИНТЕГРИРУЮЩЕЙ ЦЕПИ.
слайд № 7

СХЕМА ИНТЕГРИРУЮЩЕЙ ЦЕПИ.слайд № 7

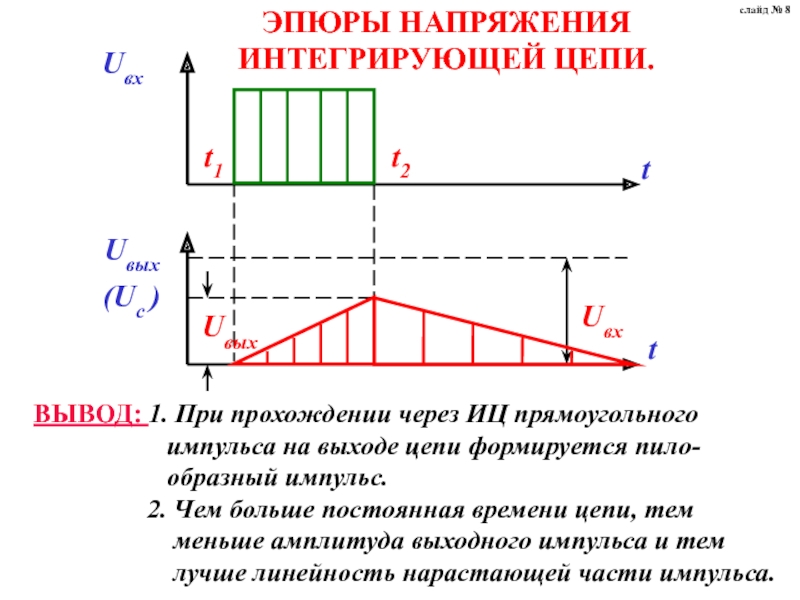

Слайд 8ЭПЮРЫ НАПРЯЖЕНИЯ ИНТЕГРИРУЮЩЕЙ ЦЕПИ.
ВЫВОД: 1. При прохождении через ИЦ прямоугольного


импульса на выходе цепи формируется пило-
образный импульс.
2. Чем больше постоянная времени цепи, тем
меньше амплитуда выходного импульса и тем
лучше линейность нарастающей части импульса.

слайд № 8

ЭПЮРЫ НАПРЯЖЕНИЯ ИНТЕГРИРУЮЩЕЙ ЦЕПИ.ВЫВОД: 1. При прохождении через ИЦ прямоугольного

Слайд 9слайд № 9

слайд № 9

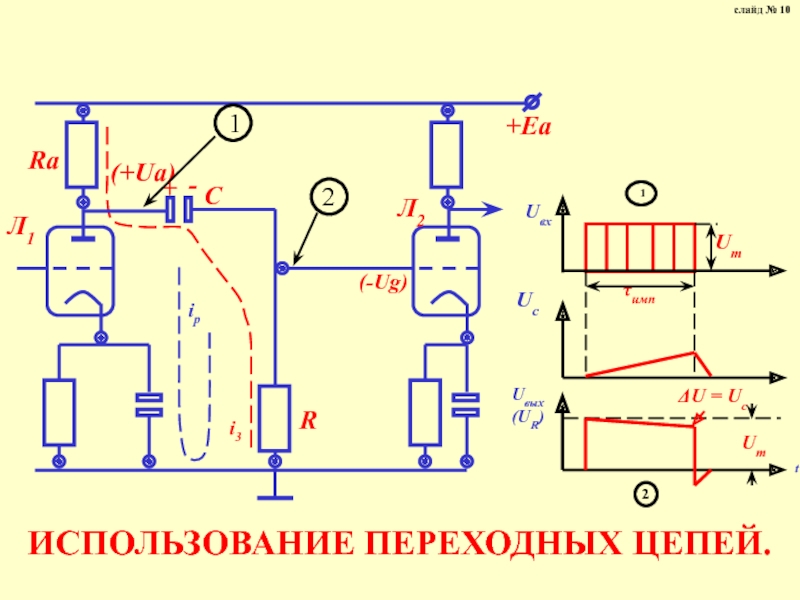

Слайд 10ИСПОЛЬЗОВАНИЕ ПЕРЕХОДНЫХ ЦЕПЕЙ.
слайд № 10

ИСПОЛЬЗОВАНИЕ ПЕРЕХОДНЫХ ЦЕПЕЙ.слайд № 10

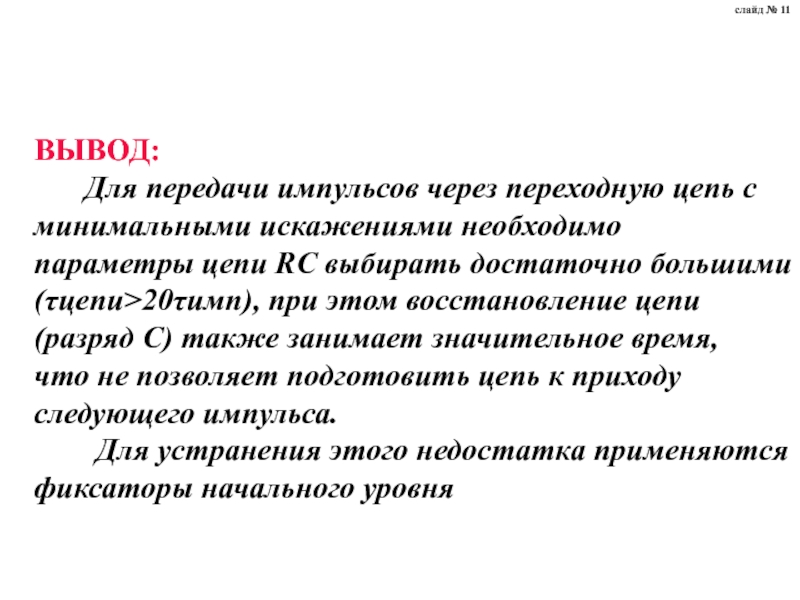

Слайд 11ВЫВОД:
Для передачи импульсов через переходную цепь

с
минимальными искажениями необходимо
параметры цепи RC выбирать достаточно большими
(цепи20имп),

при этом восстановление цепи
(разряд С) также занимает значительное время,
что не позволяет подготовить цепь к приходу
следующего импульса.
Для устранения этого недостатка применяются
фиксаторы начального уровня

слайд № 11

ВЫВОД: Для передачи импульсов через переходную цепь с минимальными искажениями необходимопараметры цепи RC выбирать

Слайд 12СМЕЩЕНИЕ УРОВНЯ ВЫХОДНОГО НАПРЯЖЕНИЯ.
Для исключения
смещения рабочей точки
нужно

уменьшить постоян-
ную времени разряда конден-
сатора переходной цепи, не
меняя постоянной времени
заряда.
слайд

№ 12
СМЕЩЕНИЕ УРОВНЯ ВЫХОДНОГО НАПРЯЖЕНИЯ. Для исключениясмещения рабочей точкинужно уменьшить постоян-ную времени разряда конден-сатора переходной цепи,

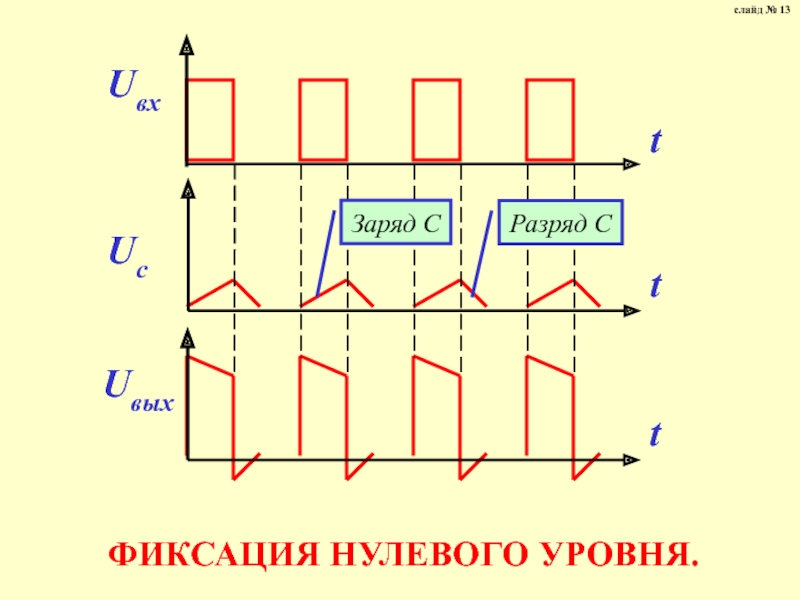

Слайд 13ФИКСАЦИЯ НУЛЕВОГО УРОВНЯ.
слайд № 13

ФИКСАЦИЯ НУЛЕВОГО УРОВНЯ.слайд № 13

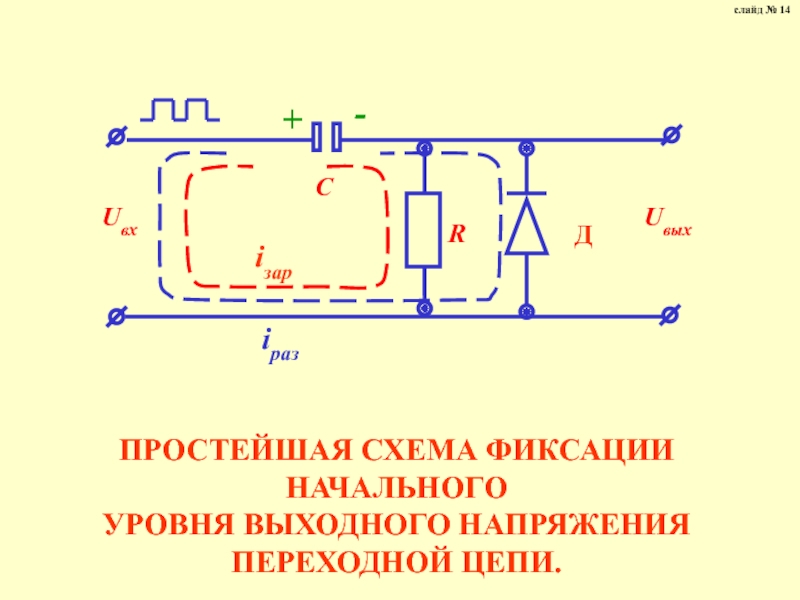

Слайд 14ПРОСТЕЙШАЯ СХЕМА ФИКСАЦИИ НАЧАЛЬНОГО
УРОВНЯ ВЫХОДНОГО НАПРЯЖЕНИЯ
ПЕРЕХОДНОЙ ЦЕПИ.
слайд № 14

ПРОСТЕЙШАЯ СХЕМА ФИКСАЦИИ НАЧАЛЬНОГОУРОВНЯ ВЫХОДНОГО НАПРЯЖЕНИЯПЕРЕХОДНОЙ ЦЕПИ.слайд № 14

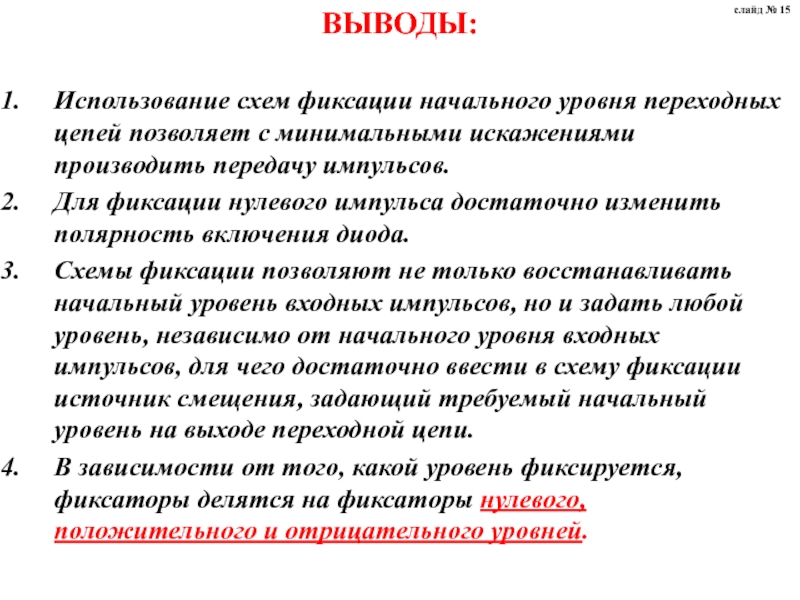

Слайд 15слайд № 15

слайд № 15

Слайд 16Ограничителями амплитуды напряжения
называются устройства, напряжение на выходе которых остается

практически постоянным, когда входное напряжение становится больше (меньше) некоторой предельной

величины.
Эта предельная величина называется уровнем (порогом) ограничения.

слайд № 16

Ограничителями амплитуды напряжения называются устройства, напряжение на выходе которых остается практически постоянным, когда входное напряжение становится больше

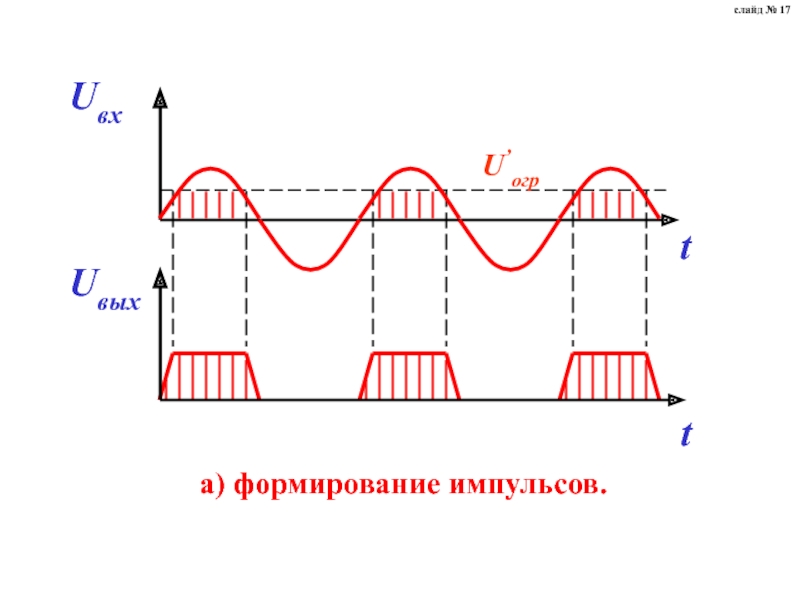

Слайд 17а) формирование импульсов.
слайд № 17

а) формирование импульсов.слайд № 17

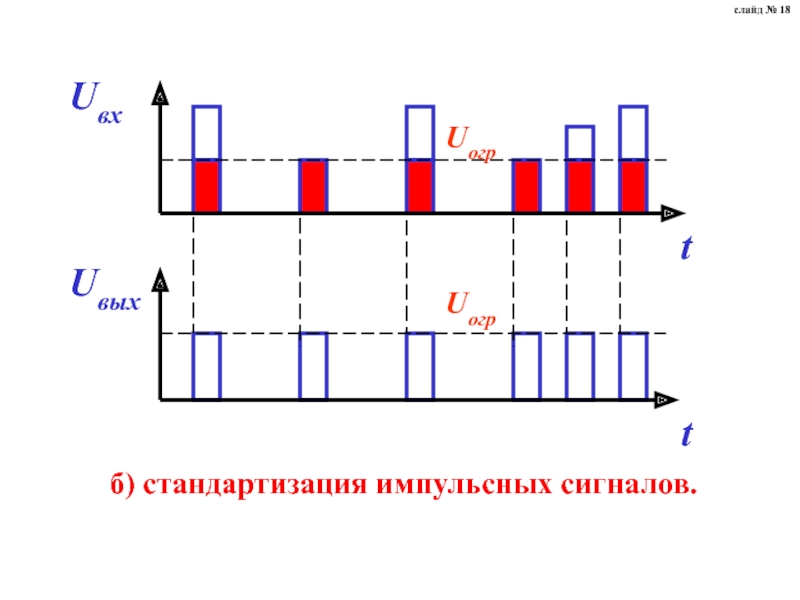

Слайд 18б) стандартизация импульсных сигналов.
слайд № 18

б) стандартизация импульсных сигналов.слайд № 18

Слайд 19в) ограничение импульсов определенной
(отрицательной) полярности.
слайд № 19

в) ограничение импульсов определенной(отрицательной) полярности.слайд № 19

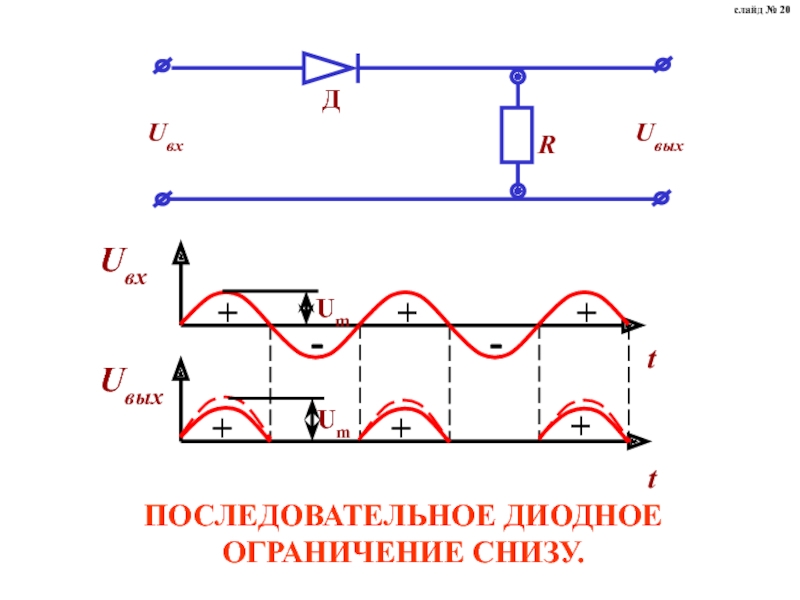

Слайд 20ПОСЛЕДОВАТЕЛЬНОЕ ДИОДНОЕ
ОГРАНИЧЕНИЕ СНИЗУ.
слайд № 20

ПОСЛЕДОВАТЕЛЬНОЕ ДИОДНОЕОГРАНИЧЕНИЕ СНИЗУ.слайд № 20

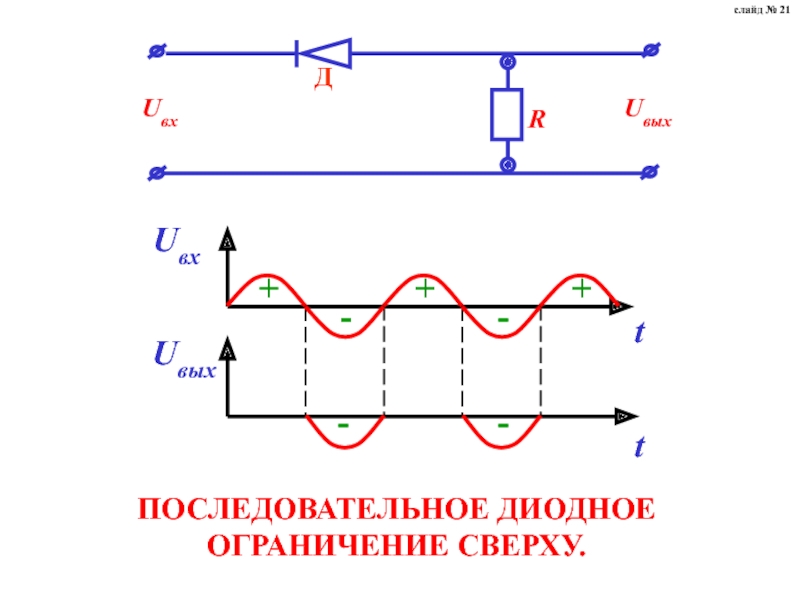

Слайд 21ПОСЛЕДОВАТЕЛЬНОЕ ДИОДНОЕ
ОГРАНИЧЕНИЕ СВЕРХУ.
слайд № 21

ПОСЛЕДОВАТЕЛЬНОЕ ДИОДНОЕОГРАНИЧЕНИЕ СВЕРХУ.слайд № 21

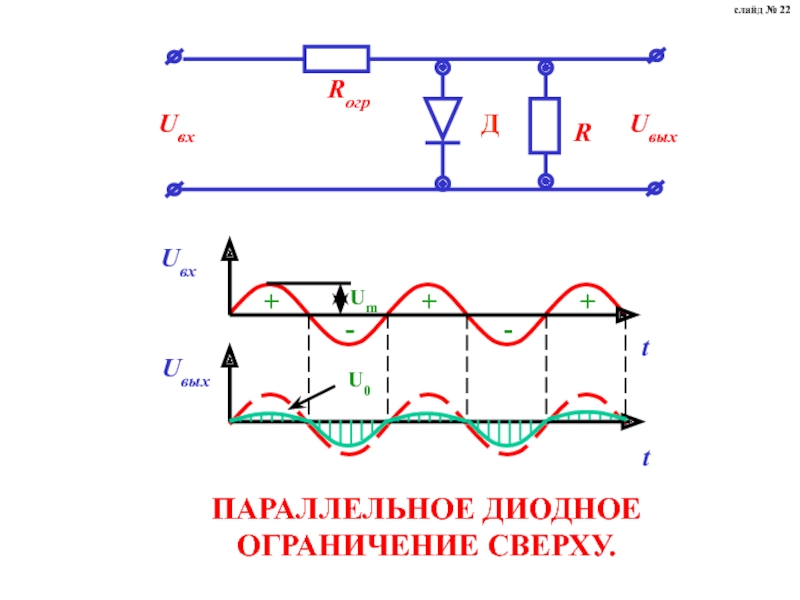

Слайд 22ПАРАЛЛЕЛЬНОЕ ДИОДНОЕ
ОГРАНИЧЕНИЕ СВЕРХУ.
слайд № 22

ПАРАЛЛЕЛЬНОЕ ДИОДНОЕОГРАНИЧЕНИЕ СВЕРХУ.слайд № 22

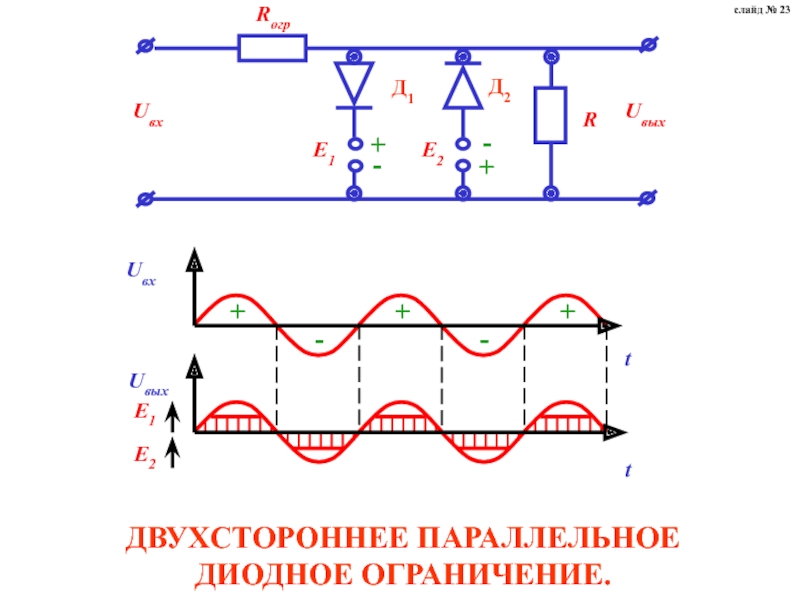

Слайд 23ДВУХСТОРОННЕЕ ПАРАЛЛЕЛЬНОЕ
ДИОДНОЕ ОГРАНИЧЕНИЕ.
слайд № 23

ДВУХСТОРОННЕЕ ПАРАЛЛЕЛЬНОЕ ДИОДНОЕ ОГРАНИЧЕНИЕ.слайд № 23

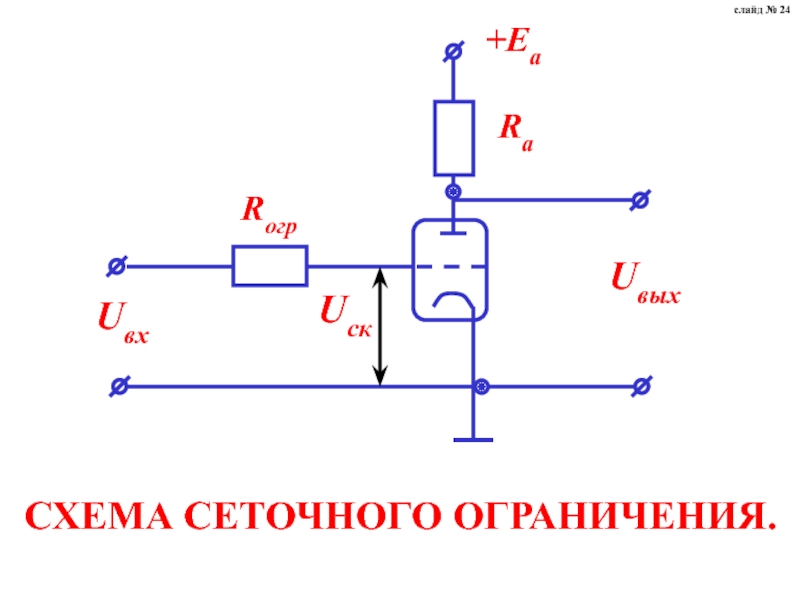

Слайд 24СХЕМА СЕТОЧНОГО ОГРАНИЧЕНИЯ.
слайд № 24

СХЕМА СЕТОЧНОГО ОГРАНИЧЕНИЯ.слайд № 24

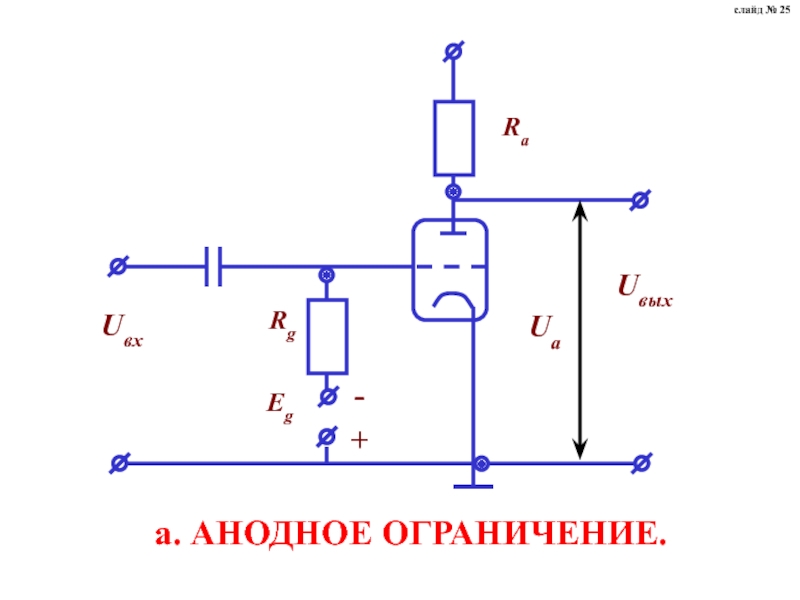

Слайд 25а. АНОДНОЕ ОГРАНИЧЕНИЕ.
слайд № 25

а. АНОДНОЕ ОГРАНИЧЕНИЕ.слайд № 25

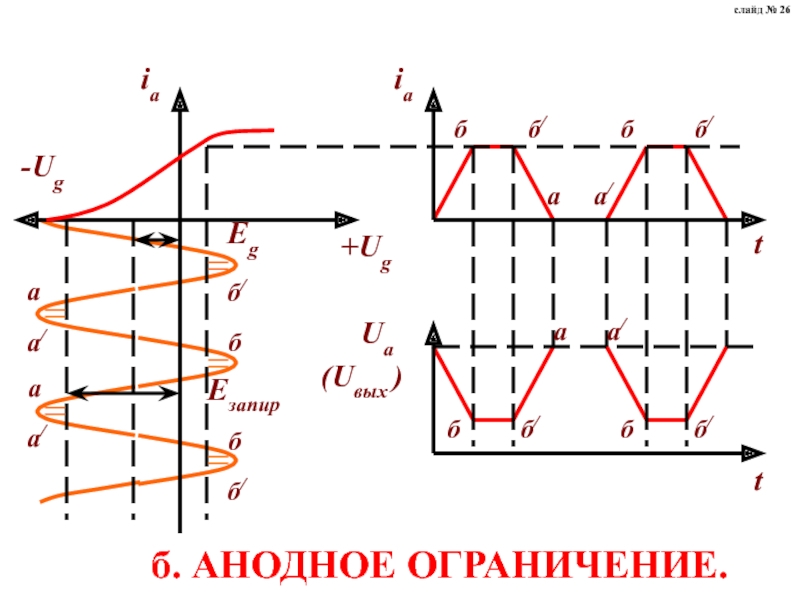

Слайд 26б. АНОДНОЕ ОГРАНИЧЕНИЕ.
слайд № 26

б. АНОДНОЕ ОГРАНИЧЕНИЕ.слайд № 26

Слайд 27Тема 2. ФУНКЦИОНАЛЬНЫЕ ЭЛЕМЕНТЫ
СОВРЕМЕННЫХ РЛС
Занятие 5. ГЕНЕРАТОР СИНУСОИДАЛЬНЫХ КОЛЕБАНИЙ, УСИЛИТЕЛИ

РАДИОЛОКАЦИОННЫХ СИГНАЛОВ
Вопросы занятия.
Генераторы синусоидальных колебаний.
Генератор синусоидальных колебаний с ударным возбуждением

контура.
Усилители постоянного и переменного тока.
Тема 2. ФУНКЦИОНАЛЬНЫЕ ЭЛЕМЕНТЫСОВРЕМЕННЫХ РЛСЗанятие 5. ГЕНЕРАТОР СИНУСОИДАЛЬНЫХ КОЛЕБАНИЙ, УСИЛИТЕЛИ РАДИОЛОКАЦИОННЫХ СИГНАЛОВВопросы занятия.Генераторы синусоидальных колебаний.Генератор синусоидальных колебаний

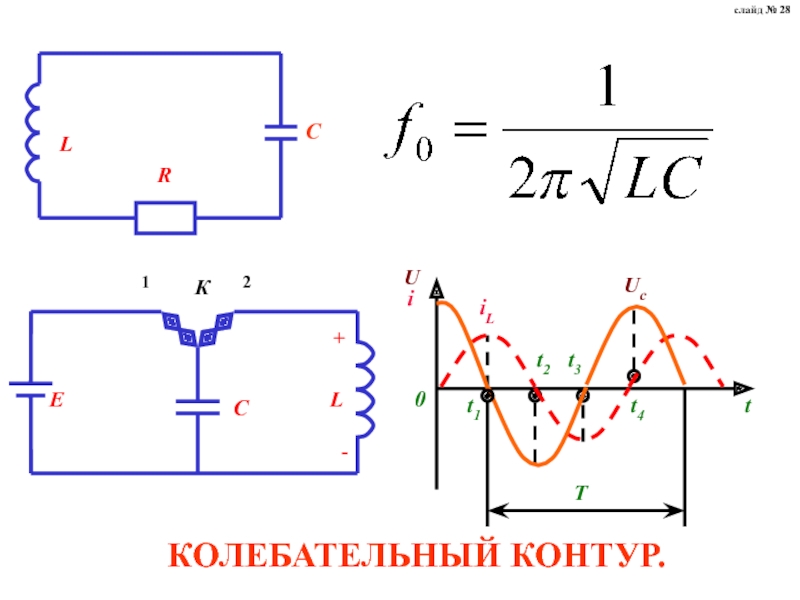

Слайд 28КОЛЕБАТЕЛЬНЫЙ КОНТУР.
слайд № 28

КОЛЕБАТЕЛЬНЫЙ КОНТУР.слайд № 28

Слайд 29ВИДЫ КОЛЕБАНИЙ В КОНТУРЕ.
слайд № 29

ВИДЫ КОЛЕБАНИЙ В КОНТУРЕ.слайд № 29

Слайд 30ПРИНЦИП ПОЛУЧЕНИЯ МАСШТАБНЫХ ОТМЕТОК ДИСТАНЦИИ.
слайд № 30

ПРИНЦИП ПОЛУЧЕНИЯ МАСШТАБНЫХ ОТМЕТОК ДИСТАНЦИИ.слайд № 30

Слайд 31ПРИНЦИП ФОРМИРОВАНИЯ
СПИРАЛЬНОЙ РАЗВЕРТКИ
слайд № 31

ПРИНЦИП ФОРМИРОВАНИЯСПИРАЛЬНОЙ РАЗВЕРТКИслайд № 31

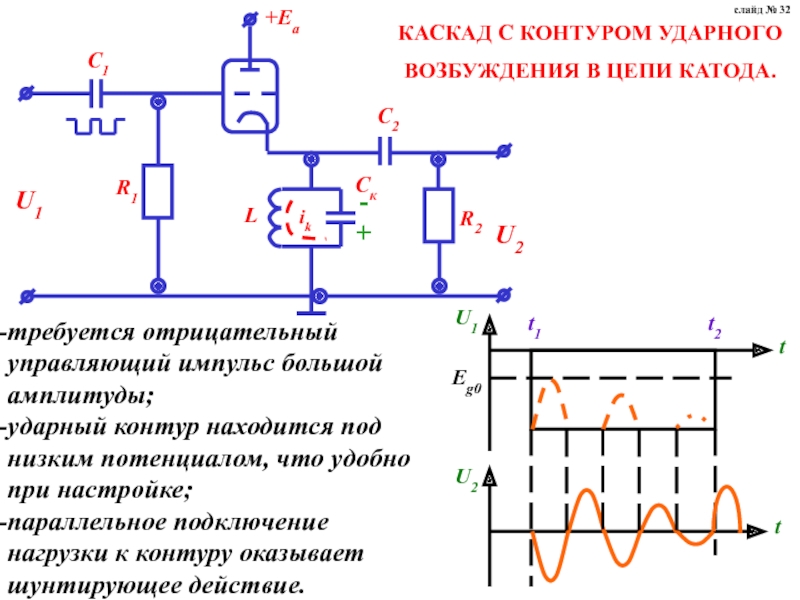

Слайд 32КАСКАД С КОНТУРОМ УДАРНОГО
ВОЗБУЖДЕНИЯ В ЦЕПИ КАТОДА.
требуется отрицательный управляющий импульс

большой амплитуды;
ударный контур находится под низким потенциалом, что удобно при

настройке;
параллельное подключение нагрузки к контуру оказывает шунтирующее действие.

слайд № 32

КАСКАД С КОНТУРОМ УДАРНОГОВОЗБУЖДЕНИЯ В ЦЕПИ КАТОДА.требуется отрицательный управляющий импульс большой амплитуды;ударный контур находится под низким потенциалом,

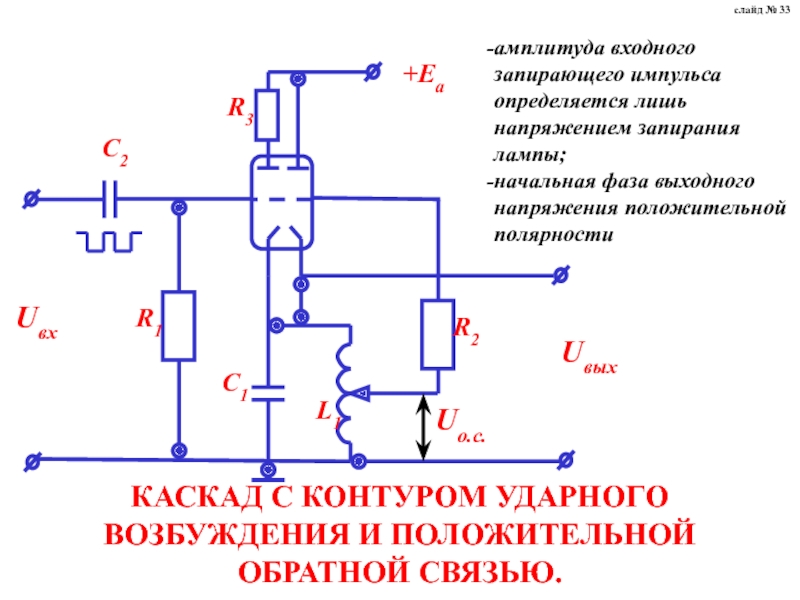

Слайд 33КАСКАД С КОНТУРОМ УДАРНОГО ВОЗБУЖДЕНИЯ И ПОЛОЖИТЕЛЬНОЙ ОБРАТНОЙ СВЯЗЬЮ.
амплитуда входного

запирающего импульса определяется лишь напряжением запирания лампы;
начальная фаза выходного напряжения

положительной полярности

слайд № 33

КАСКАД С КОНТУРОМ УДАРНОГО ВОЗБУЖДЕНИЯ И ПОЛОЖИТЕЛЬНОЙ ОБРАТНОЙ СВЯЗЬЮ.амплитуда входного запирающего импульса определяется лишь напряжением запирания лампы;начальная

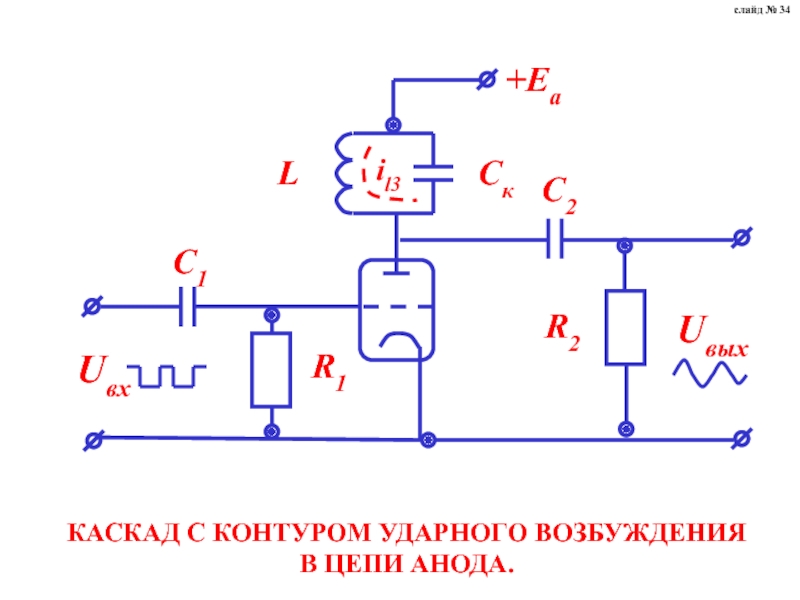

Слайд 34КАСКАД С КОНТУРОМ УДАРНОГО ВОЗБУЖДЕНИЯ
В ЦЕПИ АНОДА.
слайд № 34

КАСКАД С КОНТУРОМ УДАРНОГО ВОЗБУЖДЕНИЯ В ЦЕПИ АНОДА.слайд № 34

Слайд 35а. ЛАМПОВЫЙ РЕЗИСТИВНЫЙ УСИЛИТЕЛЬ.
слайд № 35

а. ЛАМПОВЫЙ РЕЗИСТИВНЫЙ УСИЛИТЕЛЬ.слайд № 35

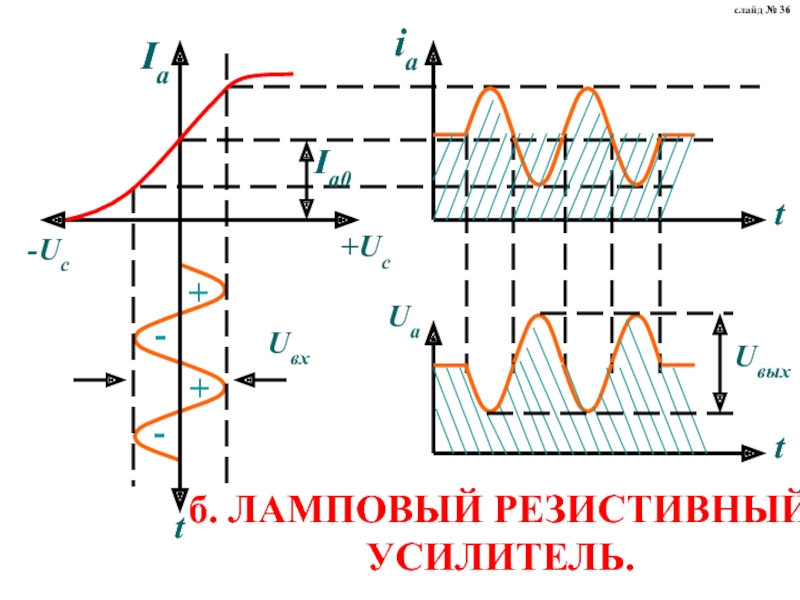

Слайд 36б. ЛАМПОВЫЙ РЕЗИСТИВНЫЙ
УСИЛИТЕЛЬ.
слайд № 36

б. ЛАМПОВЫЙ РЕЗИСТИВНЫЙУСИЛИТЕЛЬ.слайд № 36

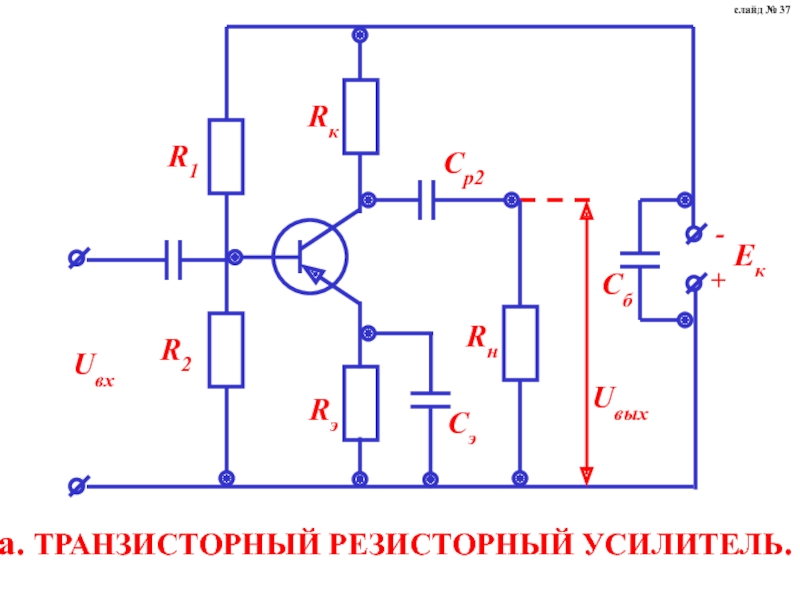

Слайд 37а. ТРАНЗИСТОРНЫЙ РЕЗИСТОРНЫЙ УСИЛИТЕЛЬ.
слайд № 37

а. ТРАНЗИСТОРНЫЙ РЕЗИСТОРНЫЙ УСИЛИТЕЛЬ.слайд № 37

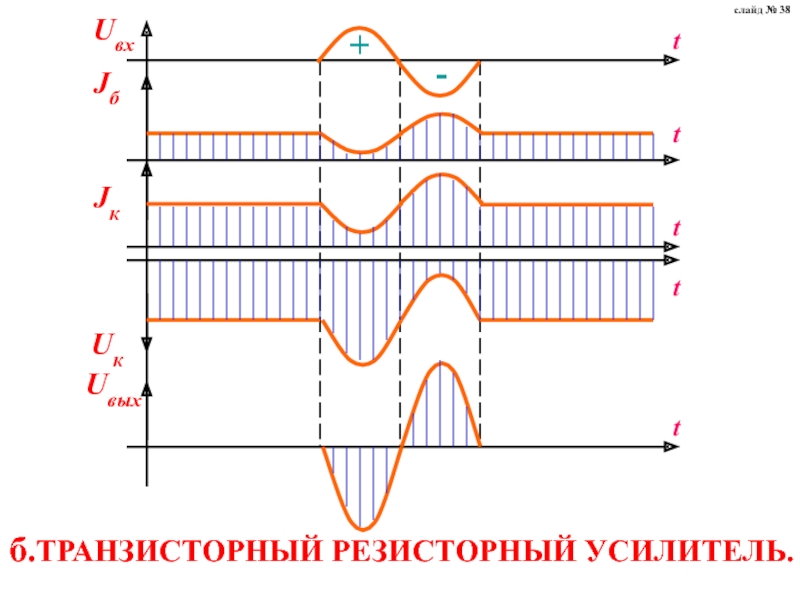

Слайд 38 б.ТРАНЗИСТОРНЫЙ РЕЗИСТОРНЫЙ УСИЛИТЕЛЬ.
слайд № 38

б.ТРАНЗИСТОРНЫЙ РЕЗИСТОРНЫЙ УСИЛИТЕЛЬ.слайд № 38

Слайд 39а. ДВУХКАСКАДНЫЙ УПТ.
слайд № 39

а. ДВУХКАСКАДНЫЙ УПТ.слайд № 39

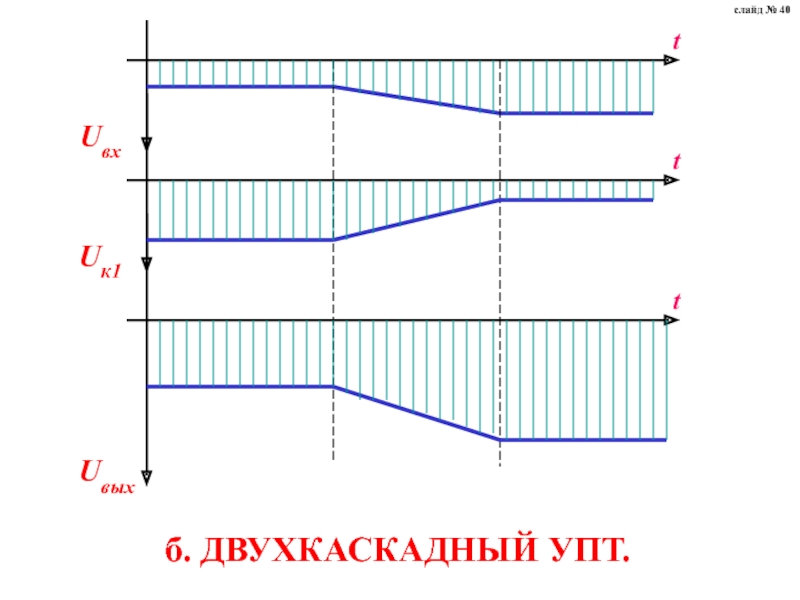

Слайд 40б. ДВУХКАСКАДНЫЙ УПТ.
слайд № 40

б. ДВУХКАСКАДНЫЙ УПТ.слайд № 40

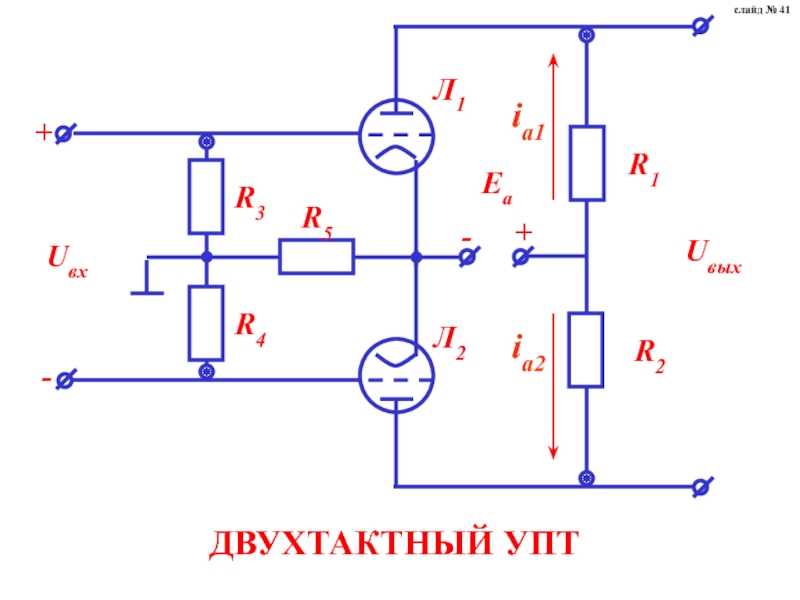

Слайд 41ДВУХТАКТНЫЙ УПТ
слайд № 41

ДВУХТАКТНЫЙ УПТслайд № 41

Слайд 42ЭЛЕКТРОННЫЙ УСИЛИТЕЛЬ ПЕРЕМЕННОГО ТОКА.
слайд № 42

ЭЛЕКТРОННЫЙ УСИЛИТЕЛЬ ПЕРЕМЕННОГО ТОКА.слайд № 42

Слайд 43СХЕМА ВИДЕОУСИЛИТЕЛЯ
слайд № 43

СХЕМА ВИДЕОУСИЛИТЕЛЯслайд № 43

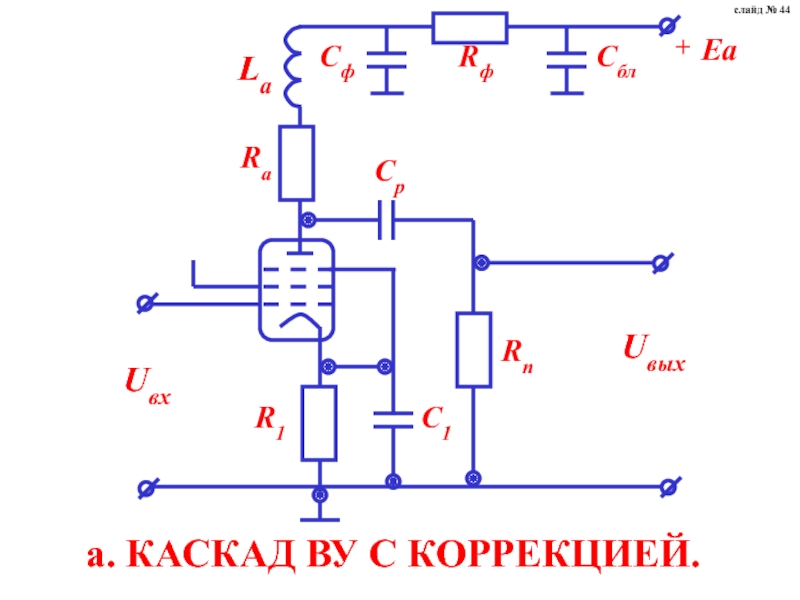

Слайд 44а. КАСКАД ВУ С КОРРЕКЦИЕЙ.
слайд № 44

а. КАСКАД ВУ С КОРРЕКЦИЕЙ.слайд № 44

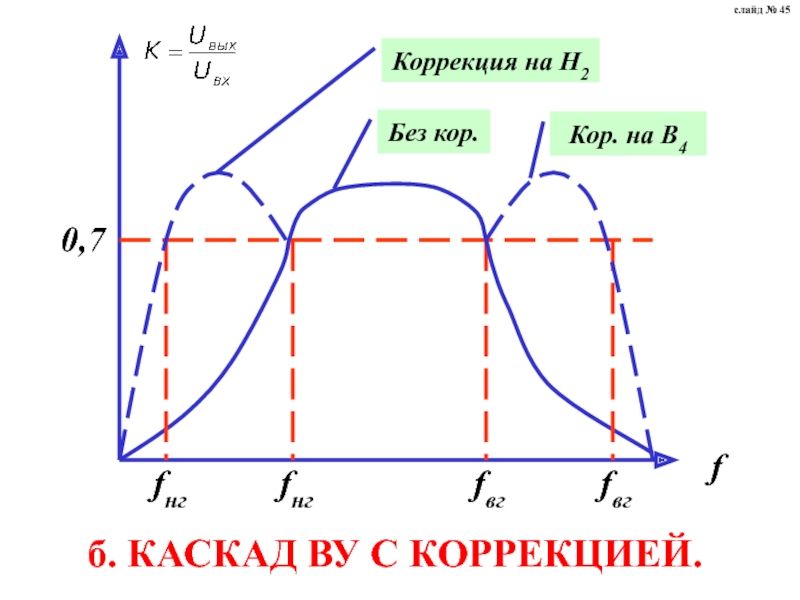

Слайд 45б. КАСКАД ВУ С КОРРЕКЦИЕЙ.
слайд № 45

б. КАСКАД ВУ С КОРРЕКЦИЕЙ.слайд № 45

Слайд 46Тема 2. ФУНКЦИОНАЛЬНЫЕ ЭЛЕМЕНТЫ
СОВРЕМЕННЫХ РЛС
Занятие 6.
Вопросы занятия.
Автоколебательный мультивибратор.
Ждущий мультивибратор.
Триггеры

и их применение в устройствах РЛС.

Тема 2. ФУНКЦИОНАЛЬНЫЕ ЭЛЕМЕНТЫСОВРЕМЕННЫХ РЛСЗанятие 6. Вопросы занятия.Автоколебательный мультивибратор.Ждущий мультивибратор.Триггеры и их применение в устройствах РЛС.

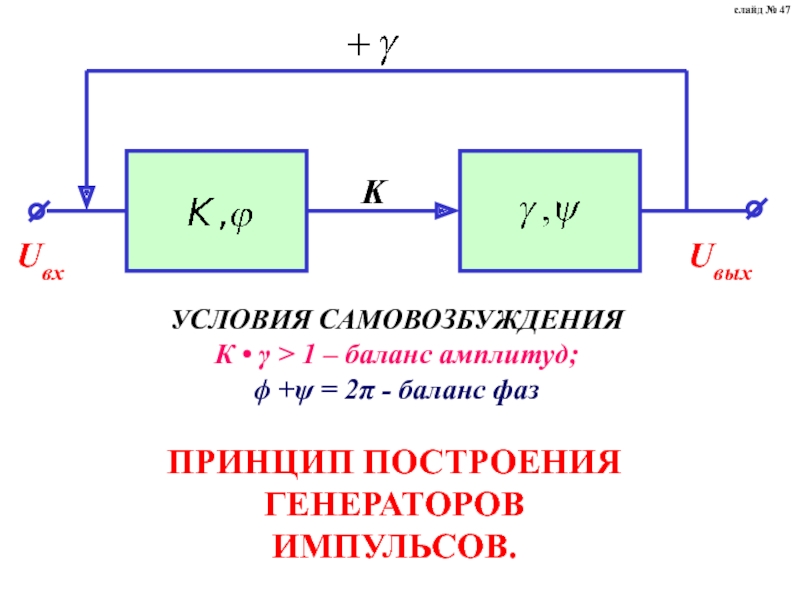

Слайд 47ПРИНЦИП ПОСТРОЕНИЯ ГЕНЕРАТОРОВ
ИМПУЛЬСОВ.
УСЛОВИЯ САМОВОЗБУЖДЕНИЯ
К •  > 1 – баланс

амплитуд;
 + = 2 - баланс фаз
слайд № 47

ПРИНЦИП ПОСТРОЕНИЯ ГЕНЕРАТОРОВИМПУЛЬСОВ.УСЛОВИЯ САМОВОЗБУЖДЕНИЯК •  > 1 – баланс амплитуд; + = 2 - баланс фазслайд

Слайд 48СХЕМА МУЛЬТИВИБРАТОРА В
АВТОКОЛЕБАТЕЛЬНОМ РЕЖИМЕ.
слайд № 48

СХЕМА МУЛЬТИВИБРАТОРА ВАВТОКОЛЕБАТЕЛЬНОМ РЕЖИМЕ.слайд № 48

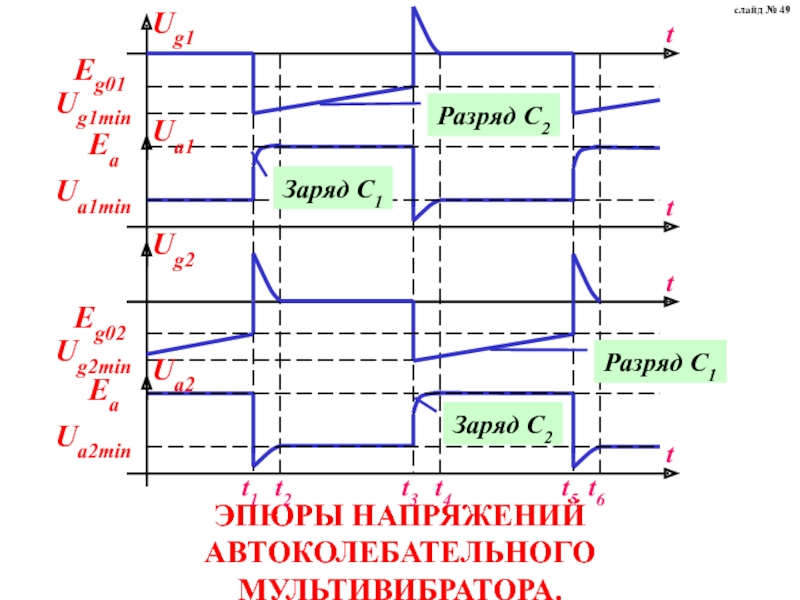

Слайд 49слайд № 49

слайд № 49

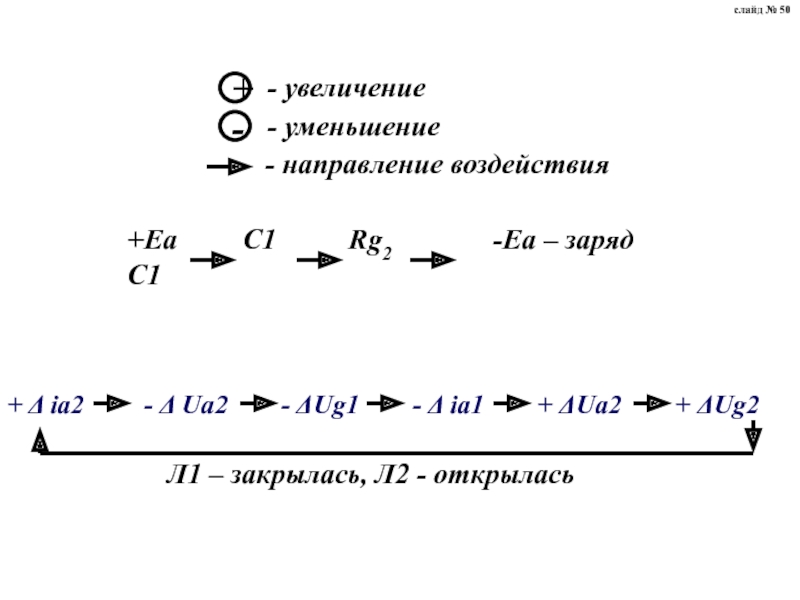

Слайд 50слайд № 50

слайд № 50

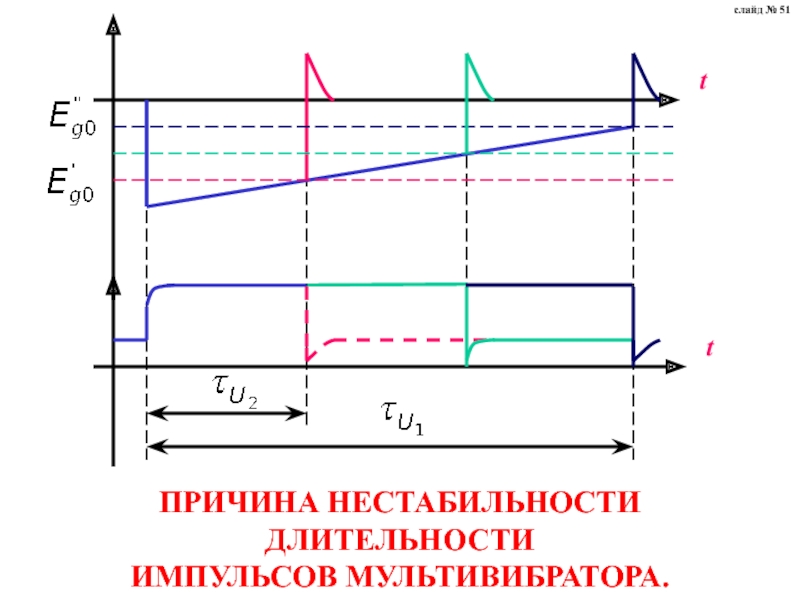

Слайд 51ПРИЧИНА НЕСТАБИЛЬНОСТИ ДЛИТЕЛЬНОСТИ
ИМПУЛЬСОВ МУЛЬТИВИБРАТОРА.
слайд № 51

ПРИЧИНА НЕСТАБИЛЬНОСТИ ДЛИТЕЛЬНОСТИИМПУЛЬСОВ МУЛЬТИВИБРАТОРА.слайд № 51

Слайд 52МУЛЬТИВИБРАТОР
С ПОЛОЖИТЕЛЬНОЙ СЕТКОЙ.
+С2  Riл1  -Еа  +Еа

 Rg2 -C2
слайд № 52

МУЛЬТИВИБРАТОР С ПОЛОЖИТЕЛЬНОЙ СЕТКОЙ.+С2  Riл1  -Еа  +Еа  Rg2 -C2слайд № 52

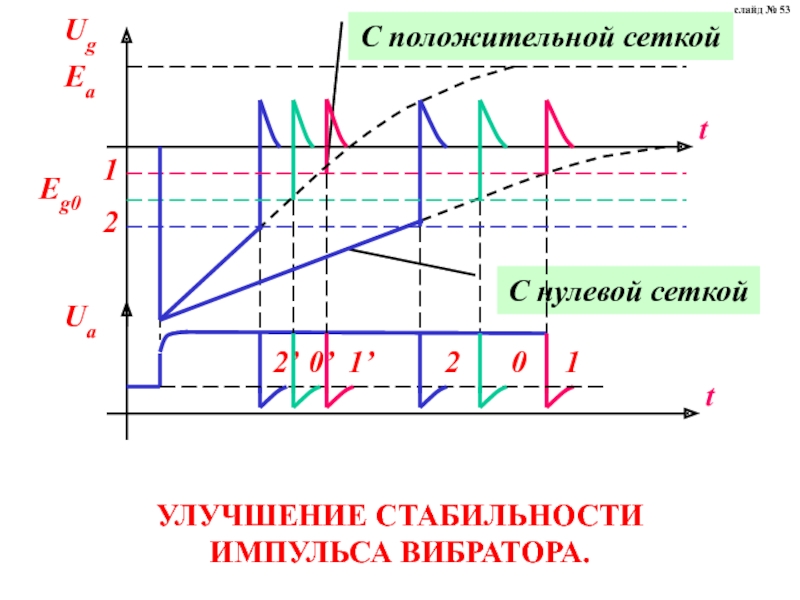

Слайд 53УЛУЧШЕНИЕ СТАБИЛЬНОСТИ
ИМПУЛЬСА ВИБРАТОРА.
слайд № 53

УЛУЧШЕНИЕ СТАБИЛЬНОСТИ ИМПУЛЬСА ВИБРАТОРА.слайд № 53

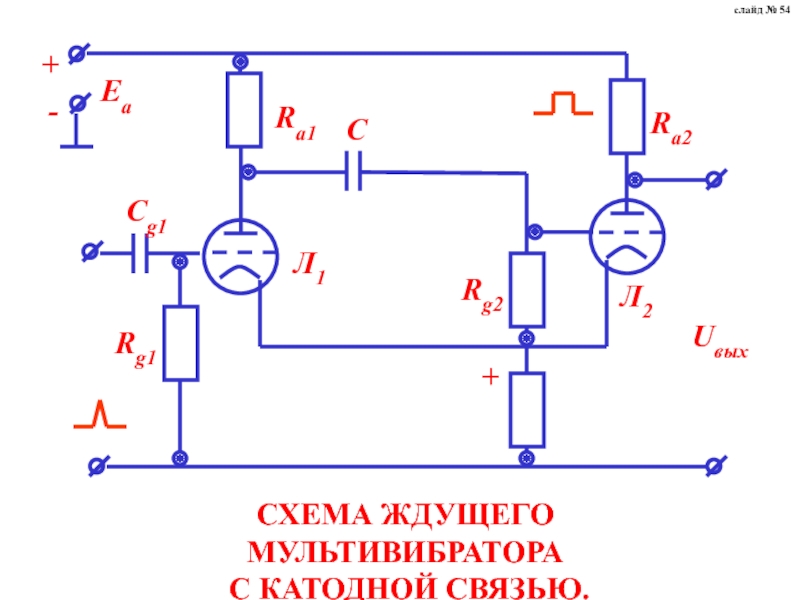

Слайд 54СХЕМА ЖДУЩЕГО МУЛЬТИВИБРАТОРА
С КАТОДНОЙ СВЯЗЬЮ.
слайд № 54

СХЕМА ЖДУЩЕГО МУЛЬТИВИБРАТОРА С КАТОДНОЙ СВЯЗЬЮ.слайд № 54

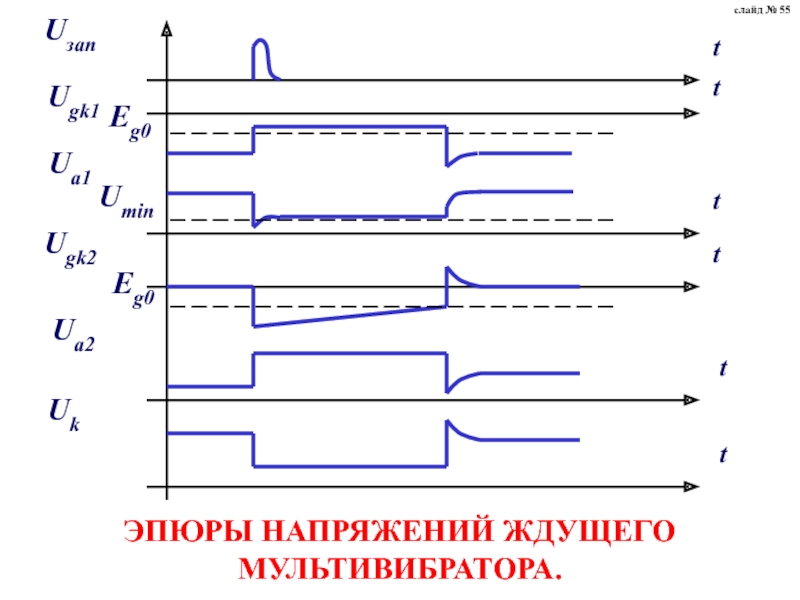

Слайд 55ЭПЮРЫ НАПРЯЖЕНИЙ ЖДУЩЕГО МУЛЬТИВИБРАТОРА.
слайд № 55

ЭПЮРЫ НАПРЯЖЕНИЙ ЖДУЩЕГО МУЛЬТИВИБРАТОРА.слайд № 55

Слайд 56СХЕМА ЖДУЩЕГО МУЛЬТИВИБРАТОРА
С ПОЛОЖИТЕЛЬНОЙ СЕТКОЙ
слайд № 56

СХЕМА ЖДУЩЕГО МУЛЬТИВИБРАТОРА С ПОЛОЖИТЕЛЬНОЙ СЕТКОЙслайд № 56

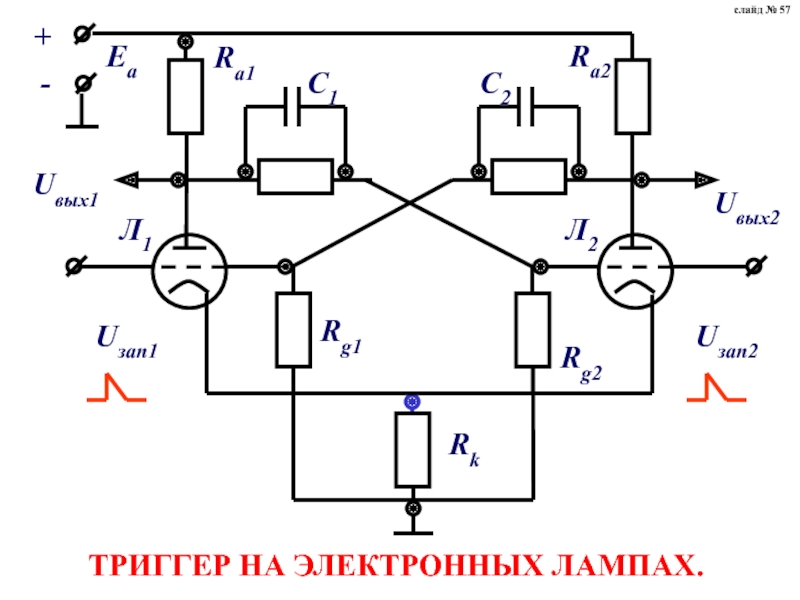

Слайд 57ТРИГГЕР НА ЭЛЕКТРОННЫХ ЛАМПАХ.
слайд № 57

ТРИГГЕР НА ЭЛЕКТРОННЫХ ЛАМПАХ.слайд № 57

Слайд 58ЭПЮРЫ, ПОЯСНЯЮЩИЕ ПРИНЦИП
РАБОТЫ ТРИГГЕРА.
слайд № 58

ЭПЮРЫ, ПОЯСНЯЮЩИЕ ПРИНЦИП РАБОТЫ ТРИГГЕРА.слайд № 58

Слайд 59слайд № 59

слайд № 59

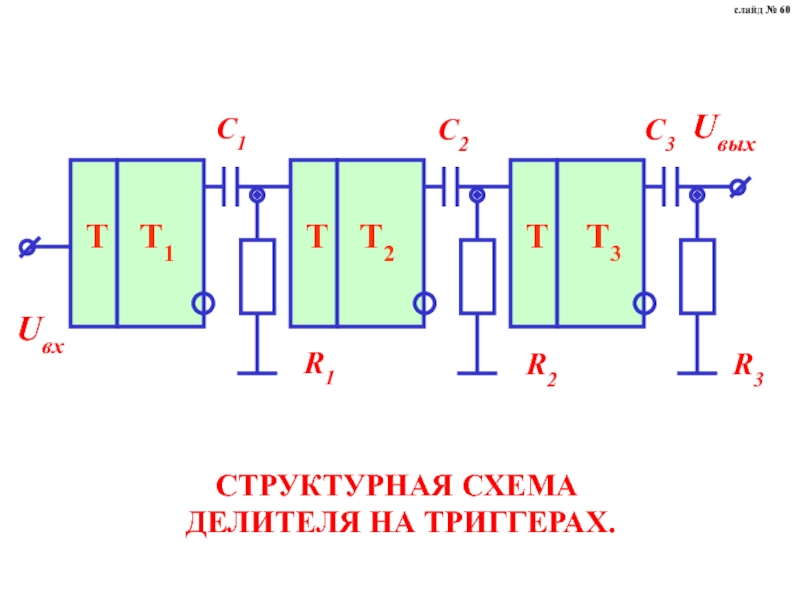

Слайд 60СТРУКТУРНАЯ СХЕМА
ДЕЛИТЕЛЯ НА ТРИГГЕРАХ.
слайд № 60

СТРУКТУРНАЯ СХЕМА ДЕЛИТЕЛЯ НА ТРИГГЕРАХ.слайд № 60

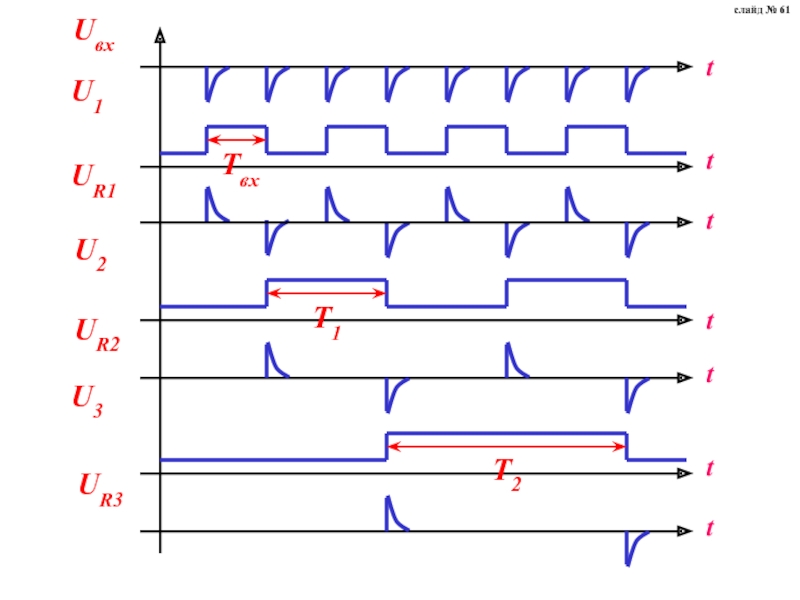

Слайд 61слайд № 61

слайд № 61
