Слайд 1
Тема дипломного проекта:
Проектирование и организация технического обслуживания действующей модели
«Нереверсивная схема управления асинхронного двигателя с катушкой магнитного
пускателя 220 В»
Цемох анатолий владимирович

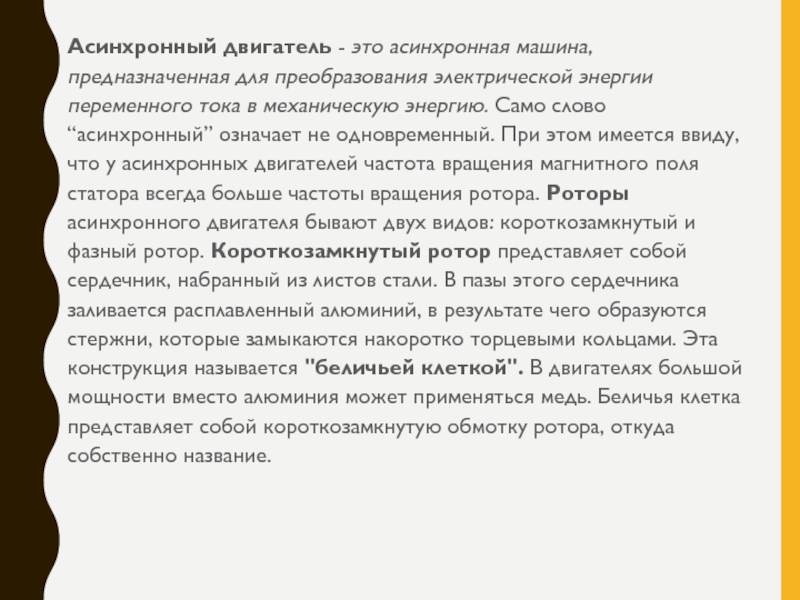

Слайд 2Асинхронный двигатель - это асинхронная машина, предназначенная для преобразования электрической
энергии переменного тока в механическую энергию. Само слово “асинхронный” означает
не одновременный. При этом имеется ввиду, что у асинхронных двигателей частота вращения магнитного поля статора всегда больше частоты вращения ротора. Роторы асинхронного двигателя бывают двух видов: короткозамкнутый и фазный ротор. Короткозамкнутый ротор представляет собой сердечник, набранный из листов стали. В пазы этого сердечника заливается расплавленный алюминий, в результате чего образуются стержни, которые замыкаются накоротко торцевыми кольцами. Эта конструкция называется "беличьей клеткой". В двигателях большой мощности вместо алюминия может применяться медь. Беличья клетка представляет собой короткозамкнутую обмотку ротора, откуда собственно название.
Слайд 3Актуальность темы состоит в том, что асинхронные двигатели широко используются
в промышленности благодаря простоте их конструкции, надежности в эксплуатации и
сравнительно низкой себестоимости.
Наиболее простыми в отношении устройства и управления, надежными в эксплуатации, имеющими наименьшую массу, габариты и стоимость при определенной мощности, являются асинхронные двигатели с короткозамкнутым ротором. Их масса на единицу мощности в 1,5-2,0 раза ниже, чем у машин постоянного тока. Чаще всего асинхронные двигатели применяются при невысокой частоте включений, когда не регулируют частоту вращения или возможно ступенчатое её регулирование.
В установках, где требуется регулирование частоты вращения в относительно небольших пределах, необходимы плавный пуск, хорошие тормозные качества, ограничение токов в переходных процессах и т.д., находят широкое применение асинхронные двигатели с короткозамкнутым ротором.

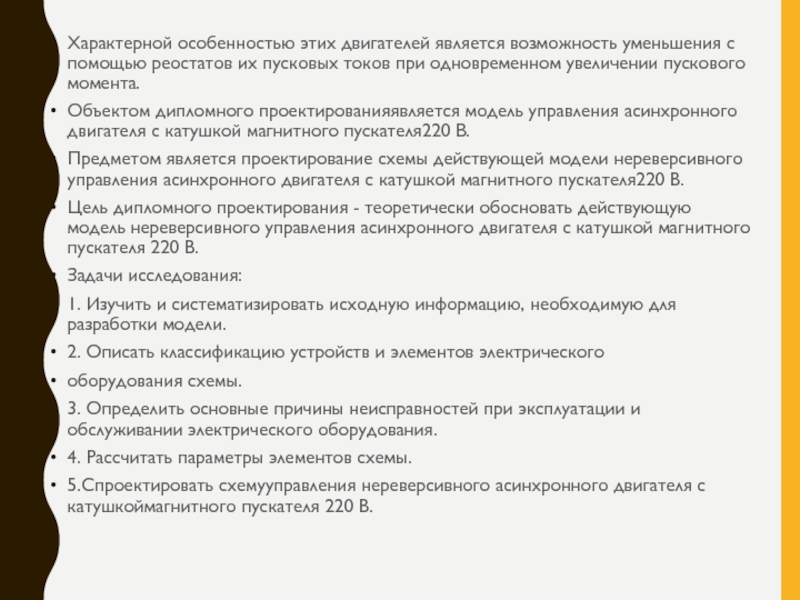

Слайд 4Характерной особенностью этих двигателей является возможность уменьшения с помощью реостатов
их пусковых токов при одновременном увеличении пускового момента.
Объектом дипломного проектированияявляется
модель управления асинхронного двигателя с катушкой магнитного пускателя220 В.
Предметом является проектирование схемы действующей модели нереверсивного управления асинхронного двигателя с катушкой магнитного пускателя220 В.
Цель дипломного проектирования - теоретически обосновать действующую модель нереверсивного управления асинхронного двигателя с катушкой магнитного пускателя 220 В.
Задачи исследования:
1. Изучить и систематизировать исходную информацию, необходимую для разработки модели.
2. Описать классификацию устройств и элементов электрического
оборудования схемы.
3. Определить основные причины неисправностей при эксплуатации и обслуживании электрического оборудования.
4. Рассчитать параметры элементов схемы.
5.Спроектировать схемууправления нереверсивного асинхронного двигателя с катушкоймагнитного пускателя 220 В.
Слайд 5Методы, используемые в проекте:экономико-математический, моделирования, анализа, обобщения.
База:Данное проектирование проводилось в
ГАПОУ «Самарский металлургический колледж» 2-ой корпус, ул. Алма-Атинская – 1,
электромонтажная мастерская. Всего в проектировании принялиучастие 2 студента, из гр.№ЭВ-4-25.
Структура: введение, 2 главы, заключение, список использованных источников.

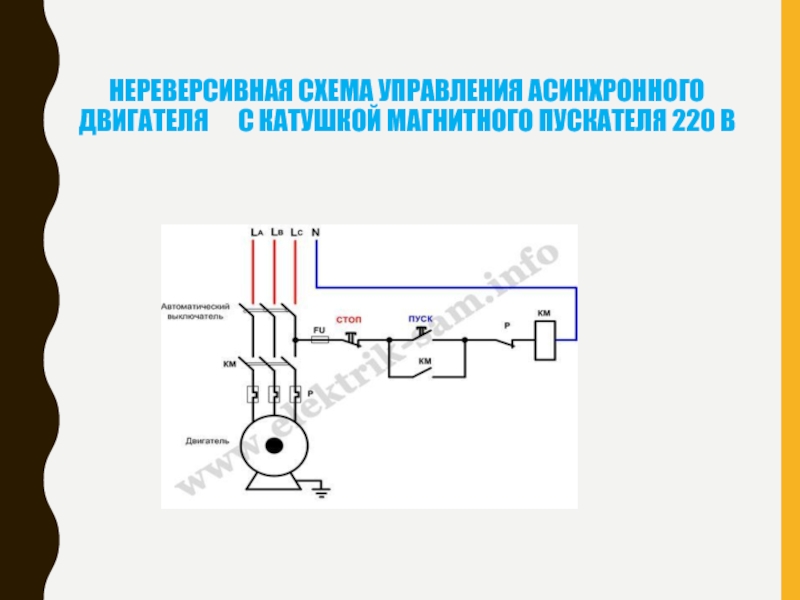

Слайд 6Нереверсивная схема управления асинхронного двигателя с катушкой магнитного
пускателя 220 В
Слайд 7

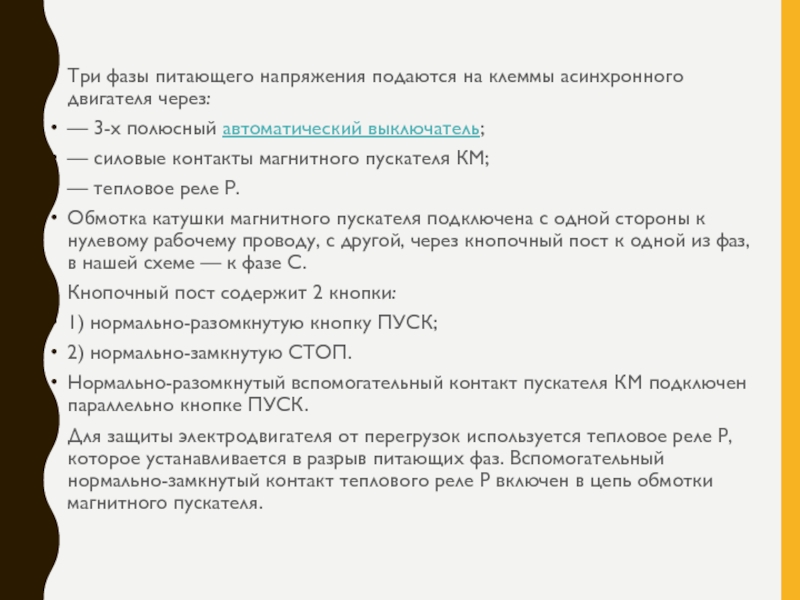

Три фазы питающего напряжения подаются на клеммы асинхронного двигателя через:
—
3-х полюсный автоматический выключатель;
— силовые контакты магнитного пускателя КМ;
— тепловое
реле Р.
Обмотка катушки магнитного пускателя подключена с одной стороны к нулевому рабочему проводу, с другой, через кнопочный пост к одной из фаз, в нашей схеме — к фазе С.
Кнопочный пост содержит 2 кнопки:
1) нормально-разомкнутую кнопку ПУСК;
2) нормально-замкнутую СТОП.
Нормально-разомкнутый вспомогательный контакт пускателя КМ подключен параллельно кнопке ПУСК.
Для защиты электродвигателя от перегрузок используется тепловое реле Р, которое устанавливается в разрыв питающих фаз. Вспомогательный нормально-замкнутый контакт теплового реле Р включен в цепь обмотки магнитного пускателя.
Автомат
это устройства защиты, которые срабатывают при возникновении превышающего уставку тока замыкания на землю. Они непрерывно вычисляют векторную сумму токов однофазной или трехфазной линий и пока сумма равна нулю, они пропускают электрический ток; электропитание немедленно прекращается, если сумма превышает значение чувствительности устройства.

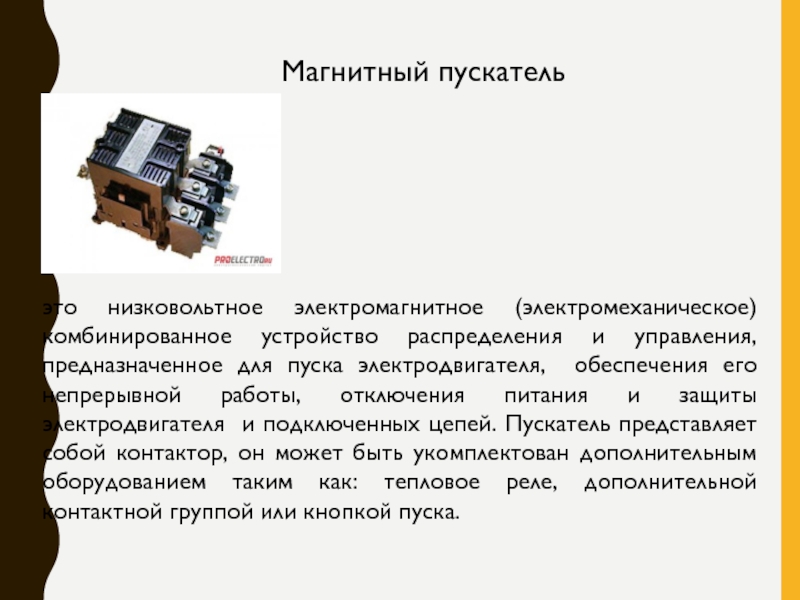

Слайд 9Магнитный пускатель
это низковольтное электромагнитное (электромеханическое) комбинированное устройство распределения и управления,
предназначенное для пуска электродвигателя, обеспечения его непрерывной работы, отключения питания
и защиты электродвигателя и подключенных цепей. Пускатель представляет собой контактор, он может быть укомплектован дополнительным оборудованием таким как: тепловое реле, дополнительной контактной группой или кнопкой пуска.

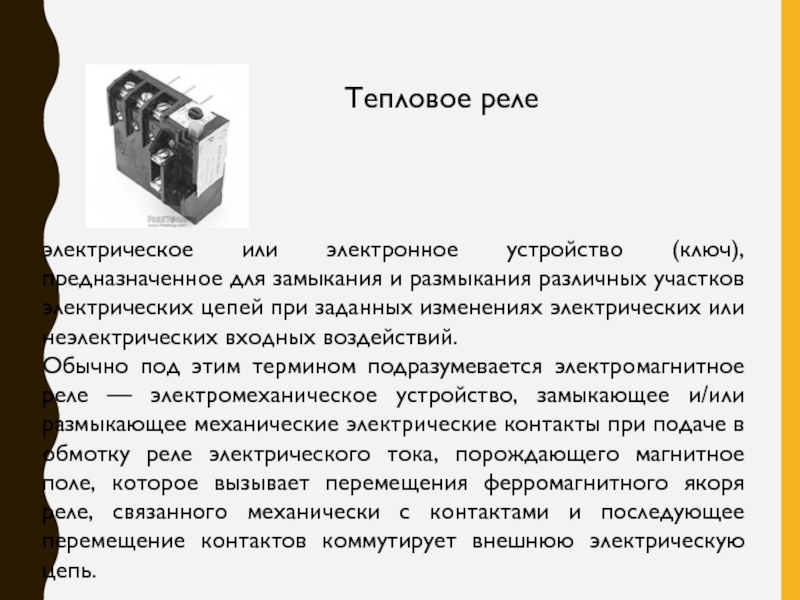

Слайд 10Тепловое реле
электрическое или электронное устройство (ключ), предназначенное для замыкания и
размыкания различных участков электрических цепей при заданных изменениях электрических или
неэлектрических входных воздействий.
Обычно под этим термином подразумевается электромагнитное реле — электромеханическое устройство, замыкающее и/или размыкающее механические электрические контакты при подаче в обмотку реле электрического тока, порождающего магнитное поле, которое вызывает перемещения ферромагнитного якоря реле, связанного механически с контактами и последующее перемещение контактов коммутирует внешнюю электрическую цепь.

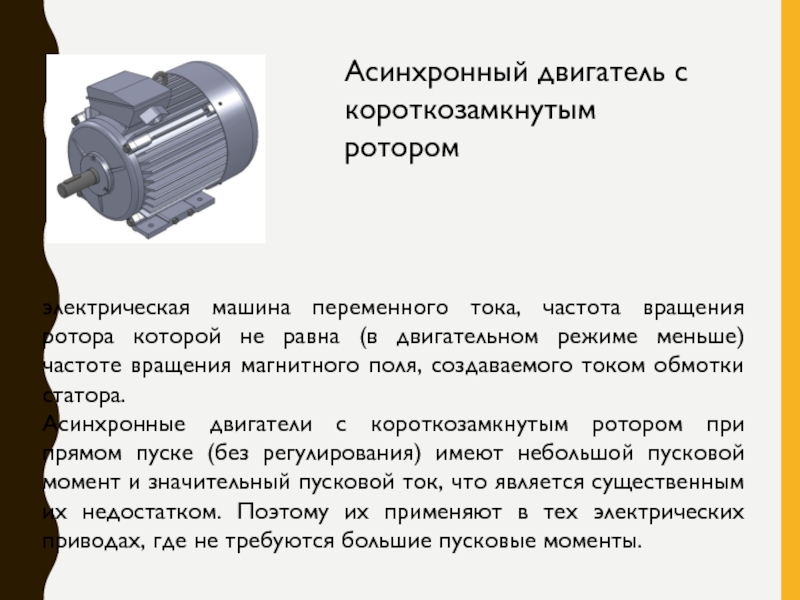

Слайд 11Асинхронный двигатель с короткозамкнутым ротором
электрическая машина переменного тока, частота вращения
ротора которой не равна (в двигательном режиме меньше) частоте вращения
магнитного поля, создаваемого током обмотки статора.
Асинхронные двигатели с короткозамкнутым ротором при прямом пуске (без регулирования) имеют небольшой пусковой момент и значительный пусковой ток, что является существенным их недостатком. Поэтому их применяют в тех электрических приводах, где не требуются большие пусковые моменты.

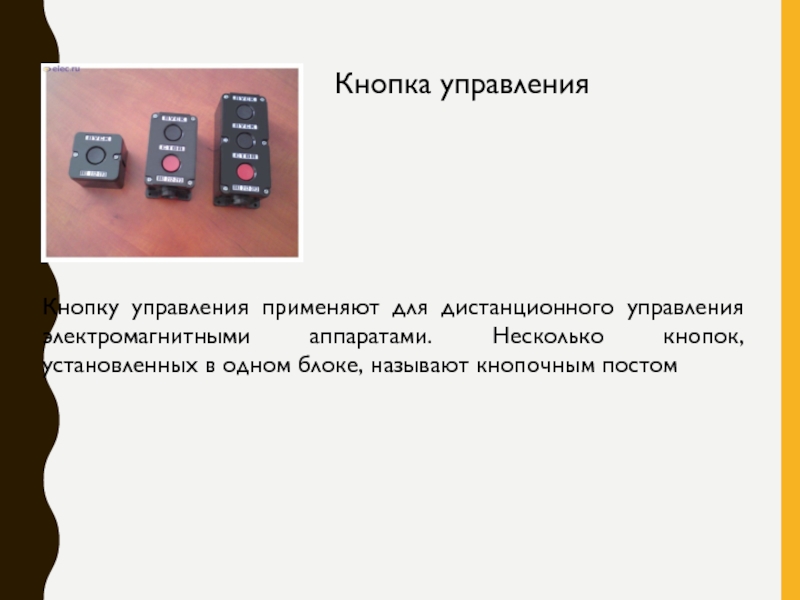

Слайд 12Кнопка управления
Кнопку управления применяют для дистанционного управления электромагнитными аппаратами. Несколько
кнопок, установленных в одном блоке, называют кнопочным постом
Слайд 13Медный провод ППВ
Провод медный ППВ 1x1,5 мм2 (одножильный) применяется для
электрических установок при стационарной прокладке в осветительных и силовых сетях,
для монтажа электрооборудования.
Слайд 14Электромонтажный лоток
предназначен для прокладки проводов требующих деликатного обращения (не
очень прочных) проводов. С высокой защитой от окружающей среды. Выполнен
из цельно листового листа металла (с технологическими отверстиям, для монтажной системы).

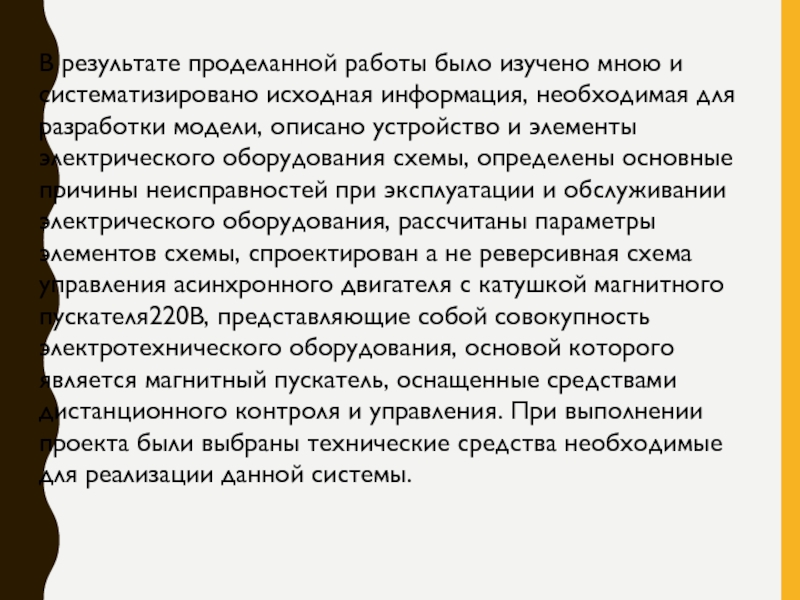

Слайд 15В результате проделанной работы было изучено мною и систематизировано исходная
информация, необходимая для разработки модели, описано устройство и элементы электрического
оборудования схемы, определены основные причины неисправностей при эксплуатации и обслуживании электрического оборудования, рассчитаны параметры элементов схемы, спроектирован а не реверсивная схема управления асинхронного двигателя с катушкой магнитного пускателя220В, представляющие собой совокупность электротехнического оборудования, основой которого является магнитный пускатель, оснащенные средствами дистанционного контроля и управления. При выполнении проекта были выбраны технические средства необходимые для реализации данной системы.

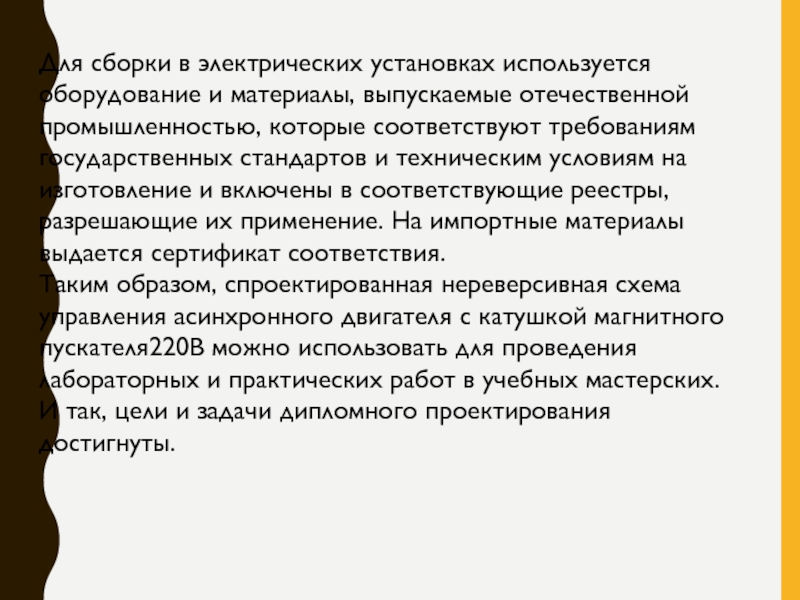

Слайд 16Для сборки в электрических установках используется оборудование и материалы, выпускаемые
отечественной промышленностью, которые соответствуют требованиям государственных стандартов и техническим условиям
на изготовление и включены в соответствующие реестры, разрешающие их применение. На импортные материалы выдается сертификат соответствия.
Таким образом, спроектированная нереверсивная схема управления асинхронного двигателя с катушкой магнитного пускателя220В можно использовать для проведения лабораторных и практических работ в учебных мастерских.
И так, цели и задачи дипломного проектирования достигнуты.
