Слайд 1Тема. Обеспечение
пожаровзрывобезопасности
систем отопления и вентиляции

Тема. Обеспечение пожаровзрывобезопасностисистем отопления и вентиляции

Слайд 2Цели занятия
Изучить противопожарные требования ТНПА по обеспечению пожаро-взрывобезопасности систем отопления

и вентиляции

Цели занятияИзучить противопожарные требования ТНПА по обеспечению пожаро-взрывобезопасности систем отопления и вентиляции

Слайд 3Учебные вопросы
Пожарная опасность и противопожарные требования ТНПА по обеспечению

пожаро-взрывобезопасности систем отопления.

2. Пожарная опасность и противопожарные требования ТНПА по

обеспечению пожаро-взрывобезопасности систем вентиляции
Учебные вопросы Пожарная опасность и противопожарные требования ТНПА по обеспечению пожаро-взрывобезопасности систем отопления.2. Пожарная опасность и противопожарные

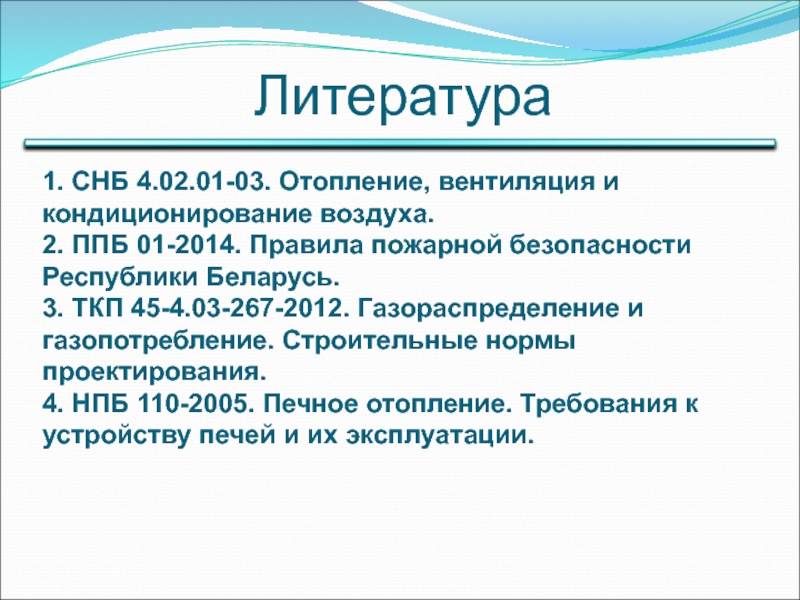

Слайд 4Литература
1. СНБ 4.02.01-03. Отопление, вентиляция и кондиционирование воздуха.
2. ППБ 01-2014.

Правила пожарной безопасности Республики Беларусь.
3. ТКП 45-4.03-267-2012. Газораспределение и газопотребление.

Строительные нормы проектирования.
4. НПБ 110-2005. Печное отопление. Требования к устройству печей и их эксплуатации.
Литература1. СНБ 4.02.01-03. Отопление, вентиляция и кондиционирование воздуха.2. ППБ 01-2014. Правила пожарной безопасности Республики Беларусь.3. ТКП 45-4.03-267-2012.

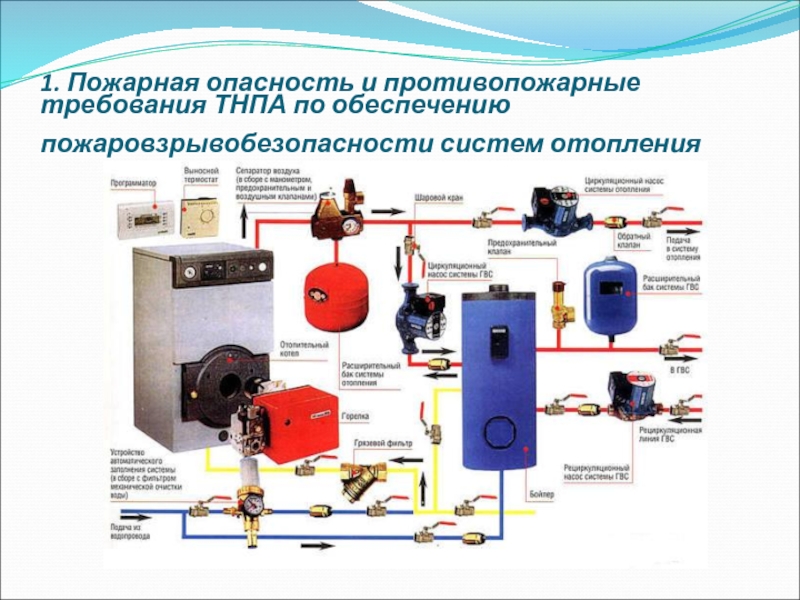

Слайд 51. Пожарная опасность и противопожарные требования ТНПА по обеспечению пожаровзрывобезопасности

систем отопления

1. Пожарная опасность и противопожарные требования ТНПА по обеспечению пожаровзрывобезопасности систем отопления

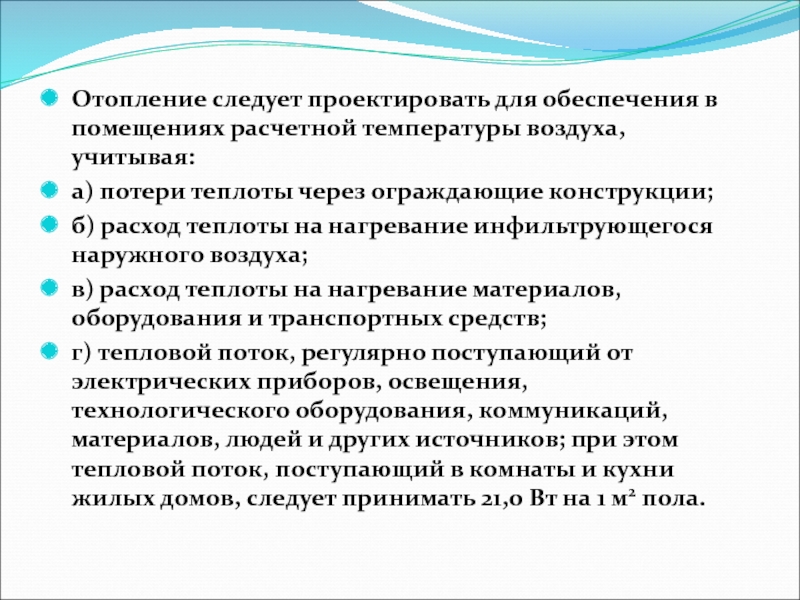

Слайд 6Отопление следует проектировать для обеспечения в помещениях расчетной температуры воздуха,

учитывая:
а) потери теплоты через ограждающие конструкции;
б) расход теплоты на нагревание

инфильтрующегося наружного воздуха;
в) расход теплоты на нагревание материалов, оборудования и транспортных средств;
г) тепловой поток, регулярно поступающий от электрических приборов, освещения, технологического оборудования, коммуникаций, материалов, людей и других источников; при этом тепловой поток, поступающий в комнаты и кухни жилых домов, следует принимать 21,0 Вт на 1 м2 пола.
Отопление следует проектировать для обеспечения в помещениях расчетной температуры воздуха, учитывая:а) потери теплоты через ограждающие конструкции;б) расход

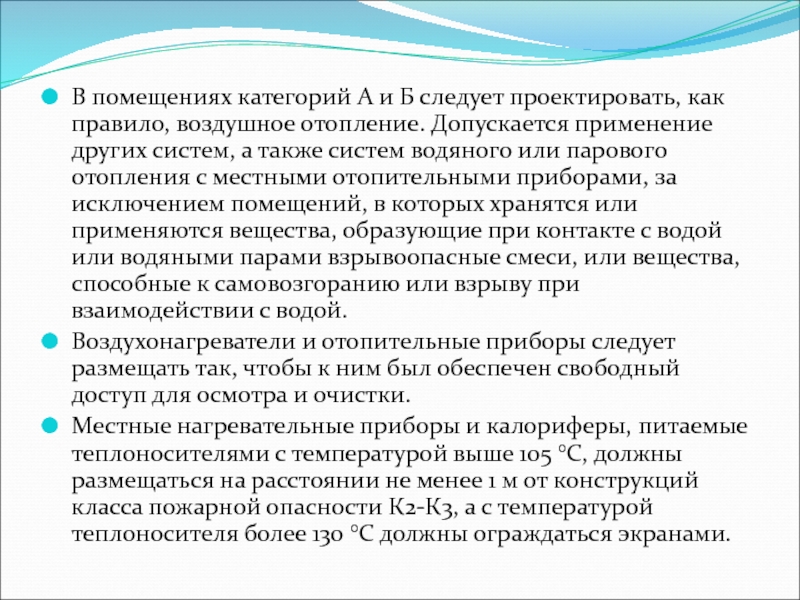

Слайд 7В помещениях категорий А и Б следует проектировать, как правило,

воздушное отопление. Допускается применение других систем, а также систем водяного

или парового отопления с местными отопительными приборами, за исключением помещений, в которых хранятся или применяются вещества, образующие при контакте с водой или водяными парами взрывоопасные смеси, или вещества, способные к самовозгоранию или взрыву при взаимодействии с водой.
Воздухонагреватели и отопительные приборы следует размещать так, чтобы к ним был обеспечен свободный доступ для осмотра и очистки.
Местные нагревательные приборы и калориферы, питаемые теплоносителями с температурой выше 105 °С, должны размещаться на расстоянии не менее 1 м от конструкций класса пожарной опасности К2-К3, а с температурой теплоносителя более 130 °С должны ограждаться экранами.
В помещениях категорий А и Б следует проектировать, как правило, воздушное отопление. Допускается применение других систем, а

Слайд 8Теплоизлучающие
поверхности
нагревательных
приборов
в производственных
и складских
помещениях, где
возможно

скопление
горючей пыли, должны
периодически очищаться.
Экраны должны выполняться из негорючих материалов,
быть

съемными, либо иметь отверстия или открывающиеся
дверки для очистки приборов.
Теплоизлучающие поверхностинагревательных приборов в производственных и складских помещениях, где возможно скопление горючей пыли, должныпериодически очищаться.	Экраны должны выполняться

Слайд 92. Пожарная опасность и противопожарные
требования ТНПА по обеспечению
пожаровзрывобезопасности

систем вентиляции

2. Пожарная опасность и противопожарные требования ТНПА по обеспечению пожаровзрывобезопасности систем вентиляции

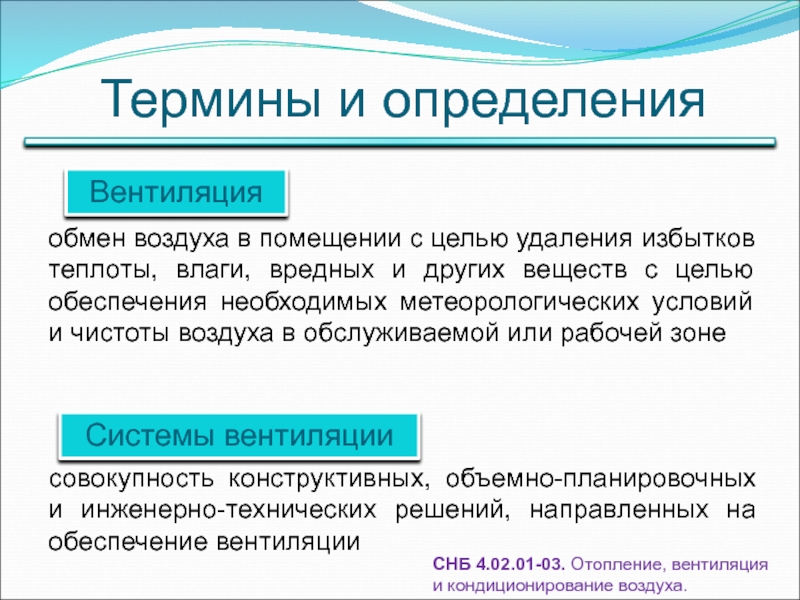

Слайд 10Термины и определения
обмен воздуха в помещении с целью удаления избытков

теплоты, влаги, вредных и других веществ с целью обеспечения необходимых

метеорологических условий и чистоты воздуха в обслуживаемой или рабочей зоне

СНБ 4.02.01-03. Отопление, вентиляция и кондиционирование воздуха.

Вентиляция

совокупность конструктивных, объемно-планировочных и инженерно-технических решений, направленных на обеспечение вентиляции

Системы вентиляции

Термины и определенияобмен воздуха в помещении с целью удаления избытков теплоты, влаги, вредных и других веществ с

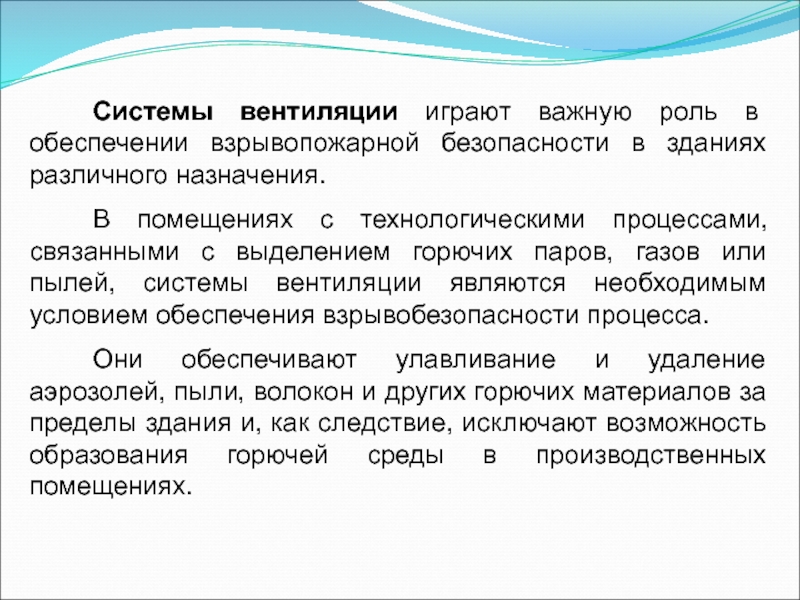

Слайд 11Системы вентиляции играют важную роль в обеспечении взрывопожарной безопасности в

зданиях различного назначения.
В помещениях с технологическими процессами, связанными с выделением

горючих паров, газов или пылей, системы вентиляции являются необходимым условием обеспечения взрывобезопасности процесса.
Они обеспечивают улавливание и удаление аэрозолей, пыли, волокон и других горючих материалов за пределы здания и, как следствие, исключают возможность образования горючей среды в производственных помещениях.
Системы вентиляции играют важную роль в обеспечении взрывопожарной безопасности в зданиях различного назначения.В помещениях с технологическими процессами,

Слайд 12Системы вентиляции
Естественная вентиляция
Вентиляция с искусственным побуждением (механическая)
Гравитационная
Аэрационная
Местная
Система аспирации
Местный отсос
Общеобменная
Вытяжная
Приточная
Классификация

Системы вентиляцииЕстественная вентиляцияВентиляция с искусственным побуждением (механическая)ГравитационнаяАэрационнаяМестнаяСистема аспирацииМестный отсосОбщеобменнаяВытяжнаяПриточнаяКлассификация

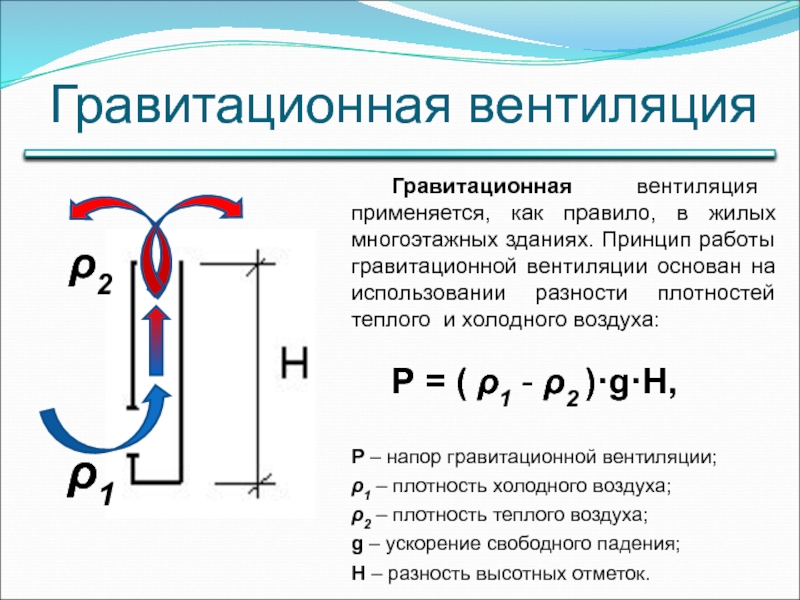

Слайд 13Гравитационная вентиляция
Гравитационная вентиляция применяется, как правило, в жилых многоэтажных зданиях.

Принцип работы гравитационной вентиляции основан на использовании разности плотностей теплого

и холодного воздуха:

Р = ( 1 - 2 )·g·Н,

Р – напор гравитационной вентиляции;
1 – плотность холодного воздуха;
2 – плотность теплого воздуха;
g – ускорение свободного падения;
Н – разность высотных отметок.
Гравитационная вентиляция	Гравитационная вентиляция применяется, как правило, в жилых многоэтажных зданиях. Принцип работы гравитационной вентиляции основан на использовании

Слайд 14Аэрационная вентиляция
РV
В производственных зданиях, как правило, используется аэрационная

вентиляция, сочетающая в себе принцип работы гравитационной вентиляции и использование

полезной ветровой нагрузки:
РАВ = Р + РV,
РV - полезная ветровая нагрузка.

РV

к – аэродинамический коэффициент;
 - плотность воздуха;
v - скорость ветра.

Аэрационная вентиляцияРV  В производственных зданиях, как правило, используется аэрационная вентиляция, сочетающая в себе принцип работы гравитационной

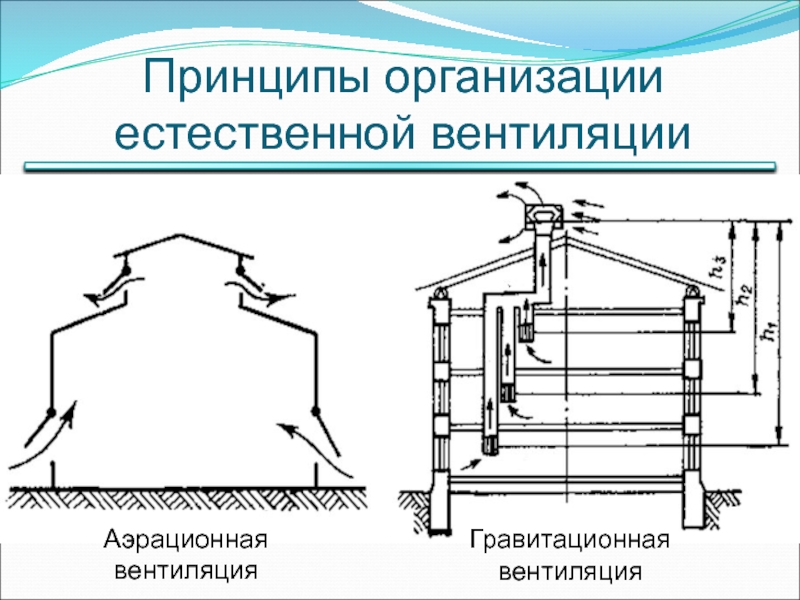

Слайд 15Принципы организации естественной вентиляции
Аэрационная вентиляция
Гравитационная вентиляция

Принципы организации естественной вентиляцииАэрационная вентиляцияГравитационная вентиляция

Слайд 16Способы организации аэрационной вентиляции

Способы организации аэрационной вентиляции

Слайд 17Вентиляция с искусственным побуждением
Общеобменная вентиляция предназначена для обеспечения вентиляции во всем

помещении целиком.
Местная вентиляция предназначена для обслуживания отдельных единиц оборудования (например,

окрасочная камера).
Местный отсос - система местной вентиляции, предназначенная для удаления паров ЛВЖ и ГЖ.
Для удаления мелких сыпучих материалов, опилок и пыли используются системы аспирации.
Вентиляция с искусственным побуждением	Общеобменная вентиляция предназначена для обеспечения вентиляции во всем помещении целиком.	Местная вентиляция предназначена для обслуживания

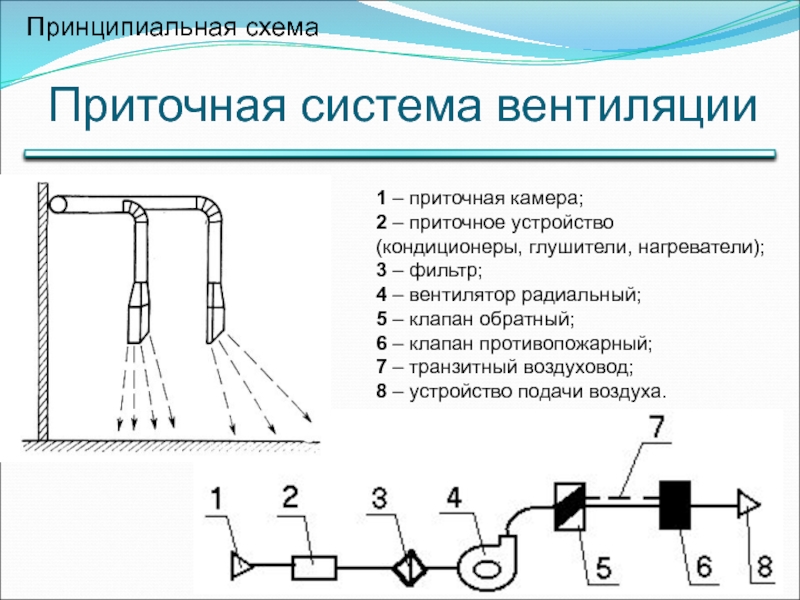

Слайд 18Приточная система вентиляции
Принципиальная схема
1 – приточная камера;
2 – приточное устройство (кондиционеры,

глушители, нагреватели);
3 – фильтр;
4 – вентилятор радиальный;
5 – клапан обратный;
6

– клапан противопожарный;
7 – транзитный воздуховод;
8 – устройство подачи воздуха.
Приточная система вентиляцииПринципиальная схема1 – приточная камера;2 – приточное устройство (кондиционеры, глушители, нагреватели);3 – фильтр;4 – вентилятор

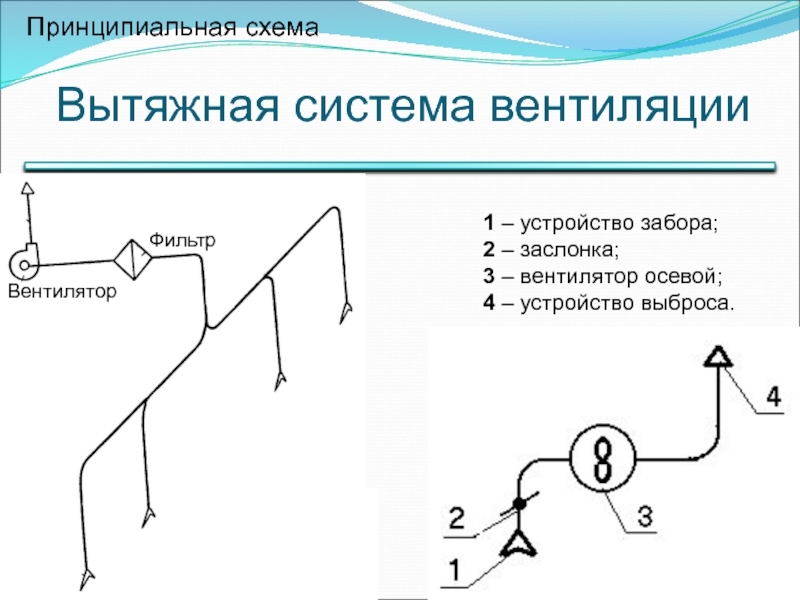

Слайд 19Вытяжная система вентиляции
Принципиальная схема
1 – устройство забора;
2 – заслонка;
3 –

вентилятор осевой;
4 – устройство выброса.
Фильтр
Вентилятор

Вытяжная система вентиляцииПринципиальная схема1 – устройство забора;2 – заслонка;3 – вентилятор осевой;4 – устройство выброса.ФильтрВентилятор

Слайд 20Рециркуляция воздуха
Принципиальная схема
Рециркуляция воздуха («ре» - повтор) - повторное использование

воздуха. Воздух из помещения забирается, очищается в фильтре и подается

в обслуживаемой помещение.
Рециркуляция воздухаПринципиальная схема	Рециркуляция воздуха («ре» - повтор) - повторное использование воздуха. Воздух из помещения забирается, очищается в

Слайд 21Оценка системы вентиляции
Принципиальная схема для оценки кратности
Q – расход системы

вентиляции
V – объем помещения
Кратность (А) - отношение расхода системы вентиляции

к объему обслуживаемого помещения
Оценка системы вентиляцииПринципиальная схема для оценки кратностиQ – расход системы вентиляцииV – объем помещенияКратность (А) - отношение

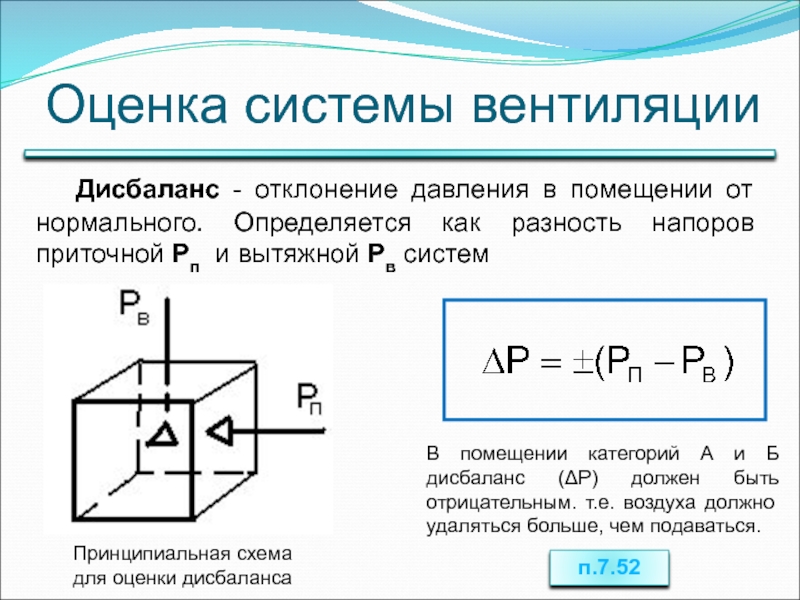

Слайд 22Оценка системы вентиляции
Дисбаланс - отклонение давления в помещении от нормального.

Определяется как разность напоров приточной Рп и вытяжной Рв систем
Принципиальная

схема для оценки дисбаланса

В помещении категорий А и Б дисбаланс (Р) должен быть отрицательным. т.е. воздуха должно удаляться больше, чем подаваться.

п.7.52

Оценка системы вентиляции	Дисбаланс - отклонение давления в помещении от нормального. Определяется как разность напоров приточной Рп и

Слайд 23Оборудование и инженерные устройства систем вентиляции

Оборудование и инженерные устройства систем вентиляции

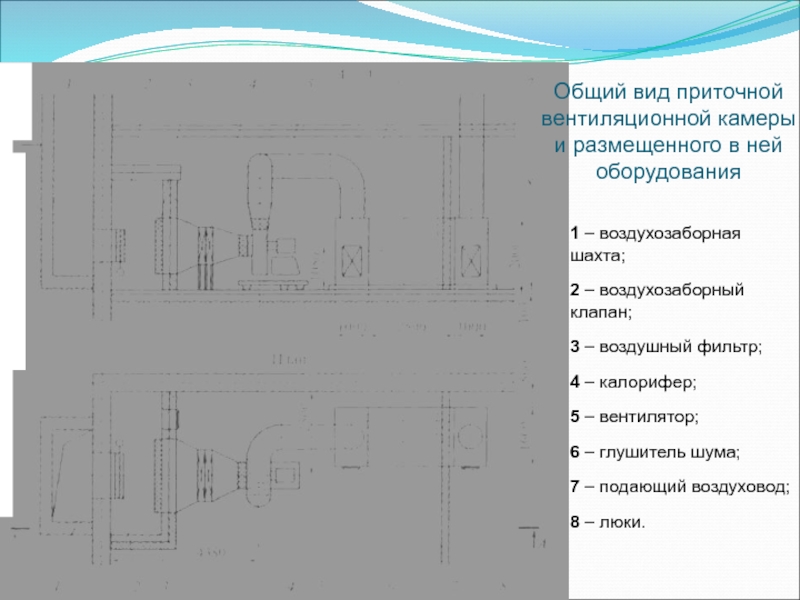

Слайд 241 – воздухозаборная шахта;
2 – воздухозаборный клапан;
3 – воздушный фильтр;
4

– калорифер;
5 – вентилятор;
6 – глушитель шума;
7 – подающий воздуховод;
8

– люки.

Общий вид приточной вентиляционной камеры и размещенного в ней оборудования

1 – воздухозаборная шахта;2 – воздухозаборный клапан;3 – воздушный фильтр;4 – калорифер;5 – вентилятор;6 – глушитель шума;7

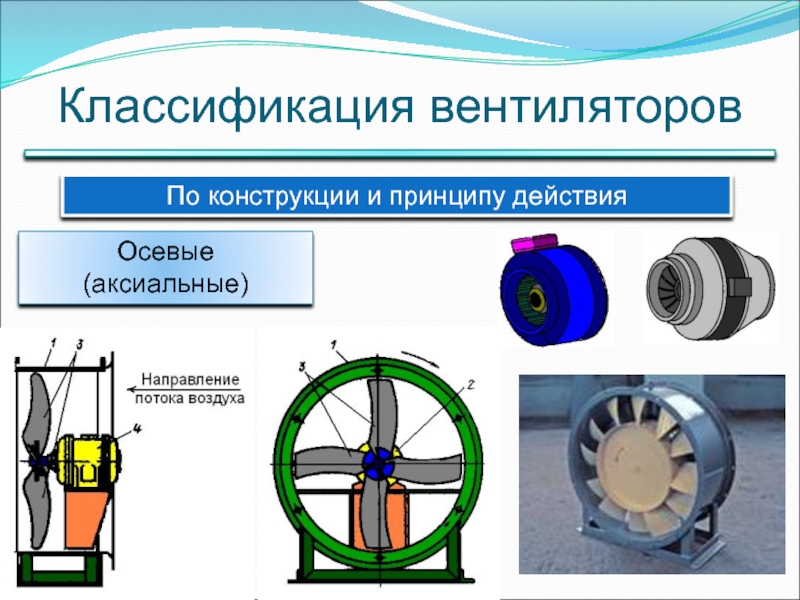

Слайд 25Классификация вентиляторов
По конструкции и принципу действия
Осевые
(аксиальные)

Классификация вентиляторовПо конструкции и принципу действияОсевые(аксиальные)

Слайд 26Классификация вентиляторов
По конструкции и принципу действия
Радиальные
(центробежные)

Классификация вентиляторовПо конструкции и принципу действияРадиальные(центробежные)

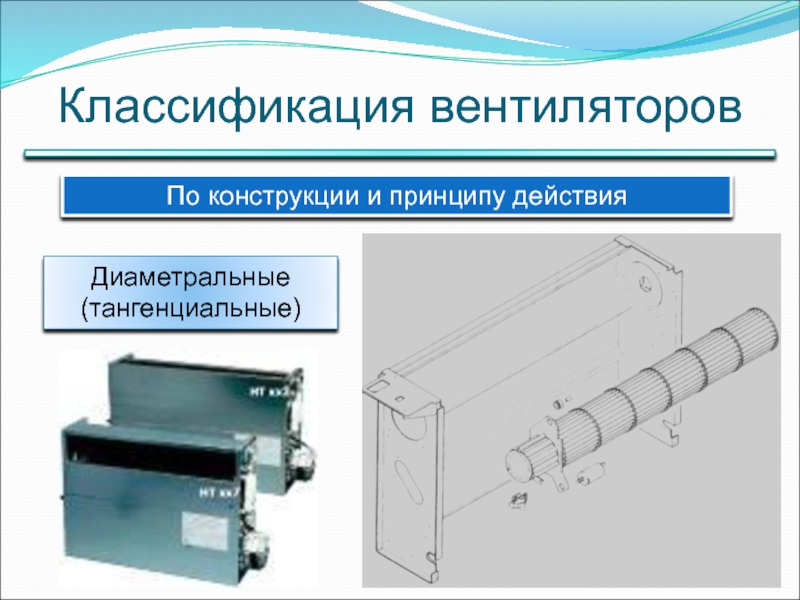

Слайд 27Классификация вентиляторов
По конструкции и принципу действия
Диаметральные
(тангенциальные)

Классификация вентиляторовПо конструкции и принципу действияДиаметральные(тангенциальные)

Слайд 28Классификация вентиляторов
В зависимости от величины создаваемого давления
Низкого давления
до 1 кПа
Среднего

давления
до 3 кПа
Высокого давления
до 12 кПа

Классификация вентиляторовВ зависимости от величины создаваемого давленияНизкого давлениядо 1 кПаСреднего давлениядо 3 кПаВысокого давлениядо 12 кПа

Слайд 29Классификация вентиляторов
По направлению вращения рабочего колеса
Правого вращения
колесо вращается по часовой стрелке
со

стороны всасывания
Левого вращения
колесо вращается против часовой стрелки

Классификация вентиляторовПо направлению вращения рабочего колесаПравого вращенияколесо вращается по часовой стрелкесо стороны всасыванияЛевого вращенияколесо вращается против часовой

Слайд 30Классификация вентиляторов
В зависимости от перемещаемой среды
Обычные
для воздуха (газов) с температурой до

80оС
Коррозионностойкие
для коррозионных сред
Термостойкие
для воздуха (газов) с температурой выше 80 оС
Взрывобезопасные
для взрывоопасных

сред

Пылевые

для запыленного воздуха

Классификация вентиляторовВ зависимости от перемещаемой средыОбычныедля воздуха (газов) с температурой до 80оСКоррозионностойкиедля коррозионных средТермостойкиедля воздуха (газов) с

Слайд 31Классификация вентиляторов
По способу соединения крыльчатки и электродвигателя
С непосредственным соединением с электродвигателем
С

клиноременной передачей
С регулируемой бесступенчатой передачей

Классификация вентиляторовПо способу соединения крыльчатки и электродвигателяС непосредственным соединением с электродвигателемС клиноременной передачейС регулируемой бесступенчатой передачей

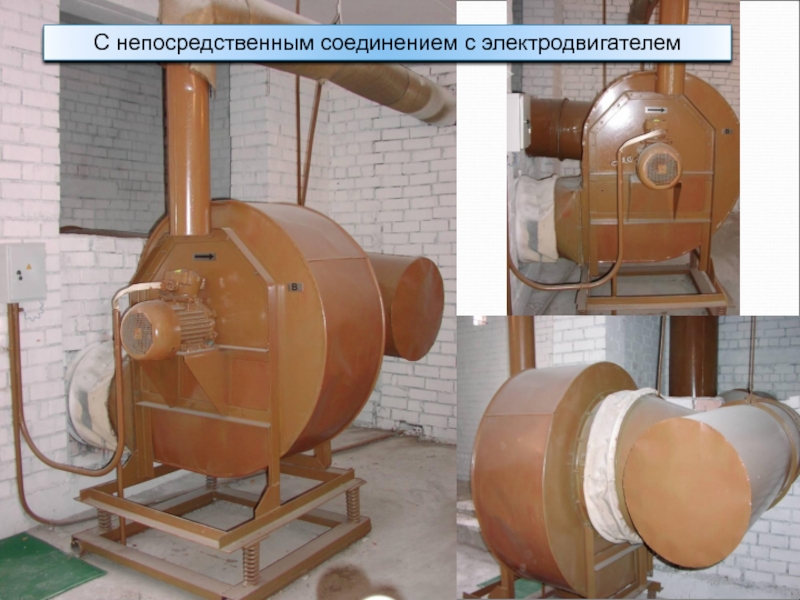

Слайд 32С непосредственным соединением с электродвигателем

С непосредственным соединением с электродвигателем

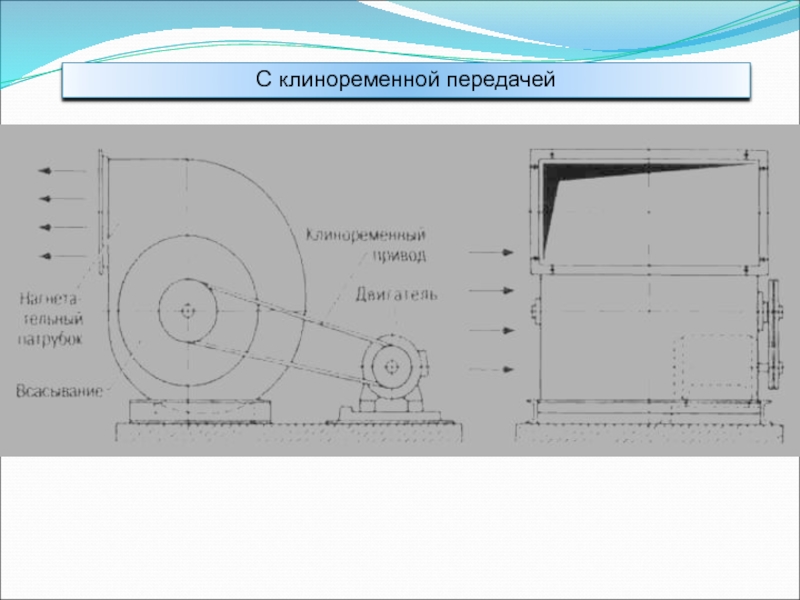

Слайд 33С клиноременной передачей

С клиноременной передачей

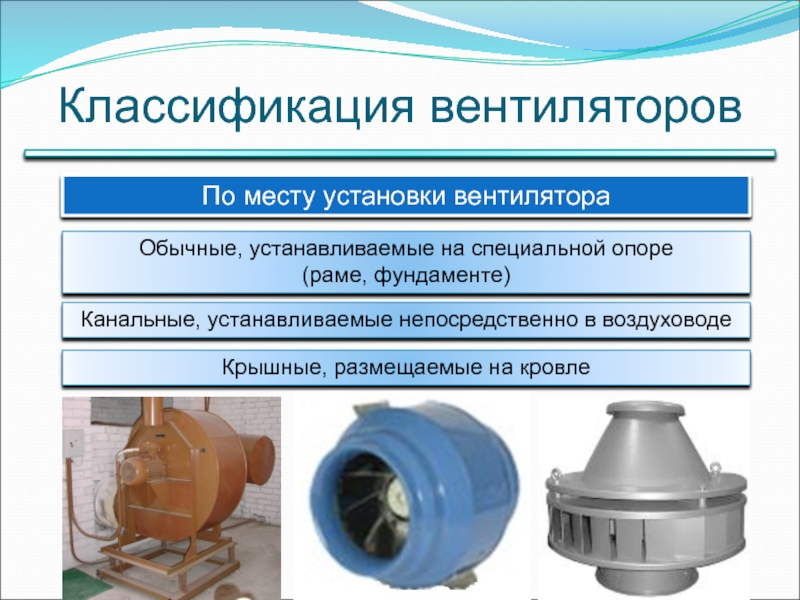

Слайд 34Классификация вентиляторов
По месту установки вентилятора
Обычные, устанавливаемые на специальной опоре (раме, фундаменте)
Канальные,

устанавливаемые непосредственно в воздуховоде

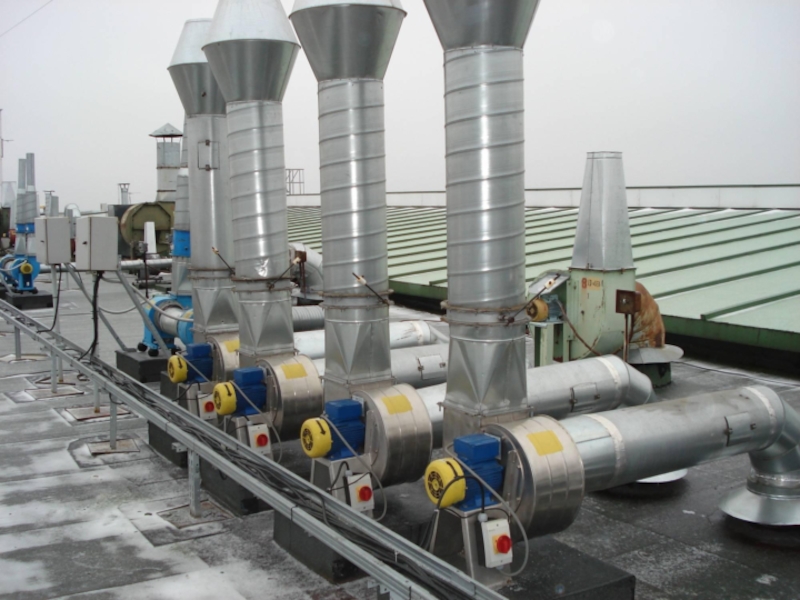

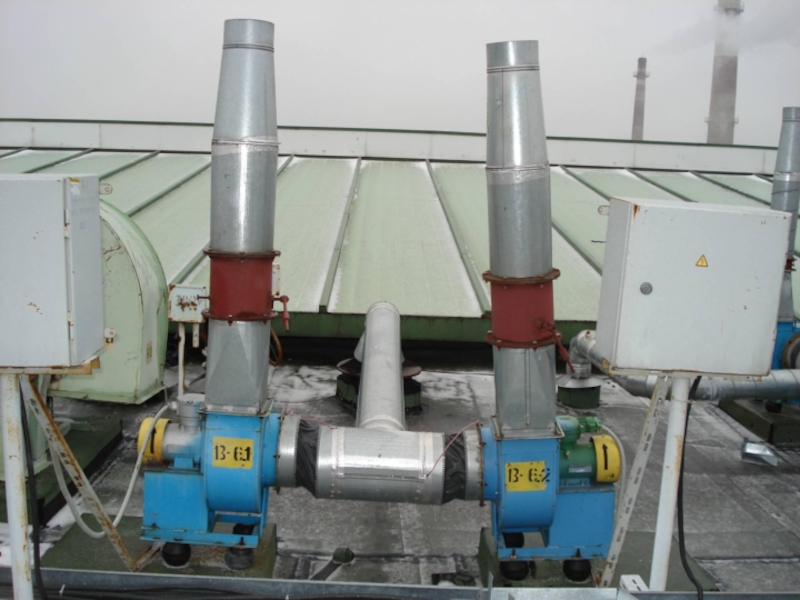

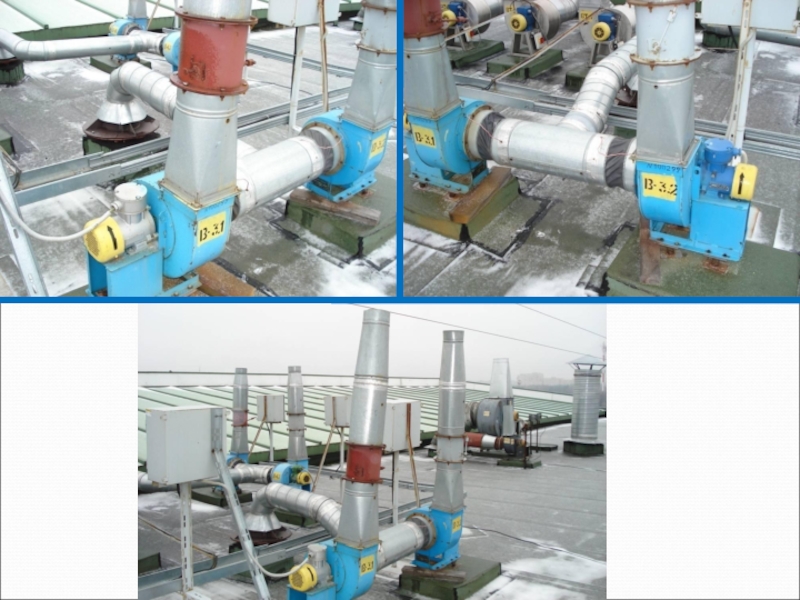

Крышные, размещаемые на кровле

Классификация вентиляторовПо месту установки вентилятораОбычные, устанавливаемые на специальной опоре (раме, фундаменте)Канальные, устанавливаемые непосредственно в воздуховодеКрышные, размещаемые на

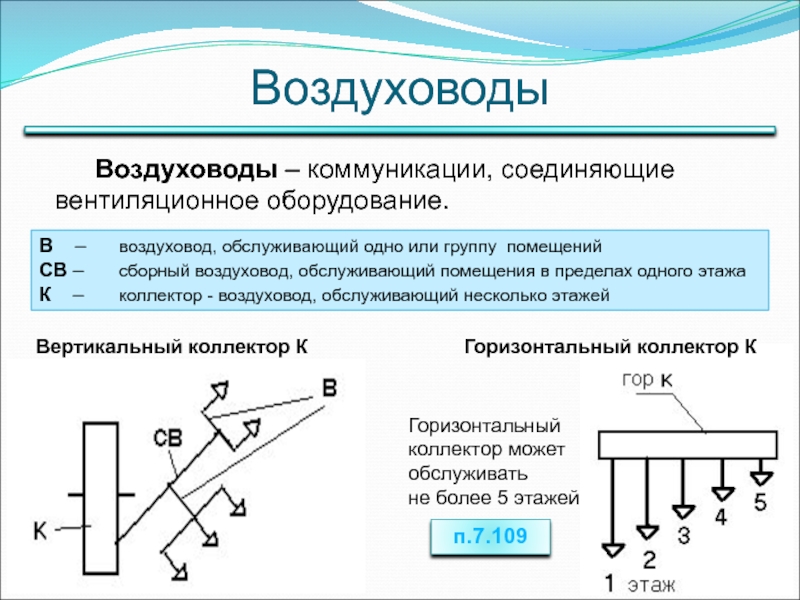

Слайд 35Воздуховоды
Воздуховоды – коммуникации, соединяющие вентиляционное оборудование.
В – воздуховод, обслуживающий

одно или группу помещений СВ – сборный воздуховод, обслуживающий помещения в

пределах одного этажа
К – коллектор - воздуховод, обслуживающий несколько этажей

Вертикальный коллектор К

Горизонтальный коллектор К

Горизонтальный коллектор может обслуживать не более 5 этажей

п.7.109

Воздуховоды	Воздуховоды – коммуникации, соединяющие вентиляционное оборудование.В  – 	воздуховод, обслуживающий одно или группу помещений СВ – 	сборный

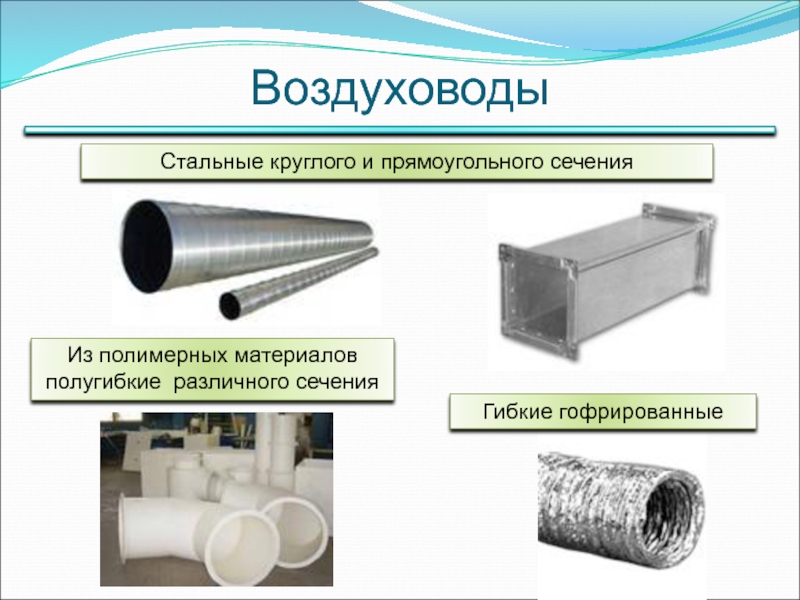

Слайд 36Воздуховоды
Стальные круглого и прямоугольного сечения
Из полимерных материалов полугибкие различного сечения
Гибкие

гофрированные

ВоздуховодыСтальные круглого и прямоугольного сеченияИз полимерных материалов полугибкие различного сеченияГибкие гофрированные

Слайд 37Транзитные воздуховоды
Принципиальная схема
Транзитный воздуховод
Помещения для размещения вентиляционного оборудования
Обслуживаемые помещения (подача

или удаление воздуха)
Необслуживаемые(транзитные, промежуточные)

Транзитные воздуховодыПринципиальная схемаТранзитный воздуховодПомещения для размещения вентиляционного оборудованияОбслуживаемые помещения (подача или удаление воздуха)Необслуживаемые(транзитные, промежуточные)

Слайд 38Обратный клапан
Лепестковые
Цельные
1 – корпус
2 – указатель
3 – полотно, покрытое слоем

асбеста
Обратный клапан - предназначен для пропускания воздуха в одном

направлении.
Обратный клапанЛепестковыеЦельные1 – корпус2 – указатель3 – полотно, покрытое слоем асбеста 	Обратный клапан - предназначен для пропускания

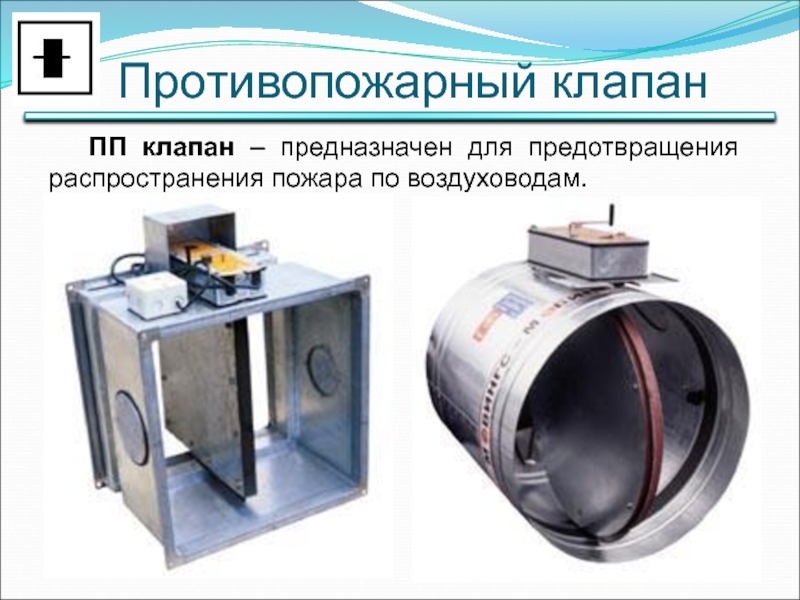

Слайд 39 Противопожарный клапан
ПП клапан – предназначен для предотвращения распространения пожара

по воздуховодам.

Противопожарный клапан	ПП клапан – предназначен для предотвращения распространения пожара по воздуховодам.

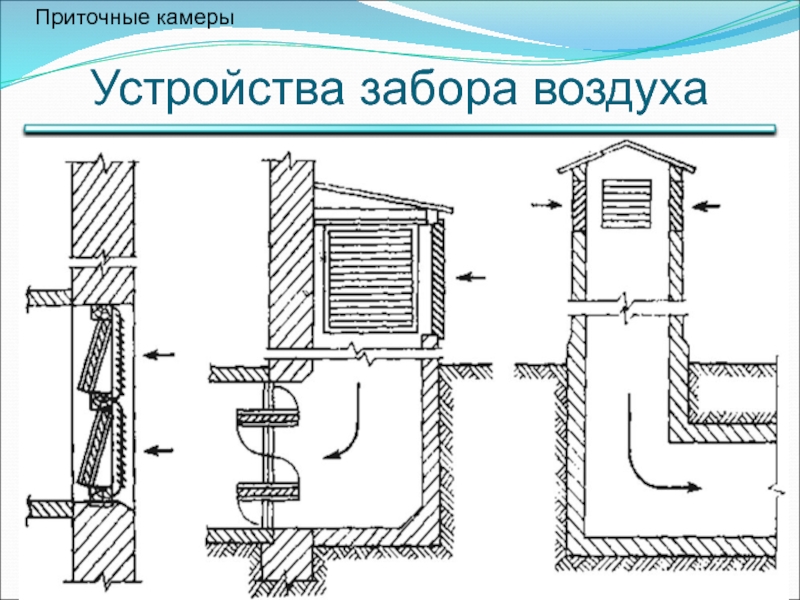

Слайд 40Устройства забора воздуха
Приточные камеры

Устройства забора воздухаПриточные камеры

Слайд 41Устройства подачи воздуха
Подача воздуха в помещение может быть выполнена специальными

устройствами или через отверстия с решетками в воздуховодах.

Устройства подачи воздухаПодача воздуха в помещение может быть выполнена специальными устройствами или через отверстия с решетками в

Слайд 42Фильтры
Тканевые
Циклоны
Инерционные

ФильтрыТканевыеЦиклоныИнерционные

Слайд 43Устройство одиночного циклона
1 – входной патрубок
2 – цилиндрическая часть корпуса
3

– бункер
4 – выхлопная труба
5 – улитка

Устройство одиночного циклона1 – входной патрубок2 – цилиндрическая часть корпуса3 – бункер4 – выхлопная труба5 – улитка

Слайд 44Устройство различных фильтров
Устройство для очистки воздуха от масляного аэрозоля
Электрический фильтр

для улавливания аэрозоля
Пылеуловитель вентиляционный мокрый
Гидрофильтр окрасочной камеры

Устройство различных фильтровУстройство для очистки воздуха от масляного аэрозоля Электрический фильтр для улавливания аэрозоля Пылеуловитель вентиляционный мокрыйГидрофильтр

Слайд 46Анализ пожаровзрывоопасности систем вентиляции

Анализ пожаровзрывоопасности систем вентиляции

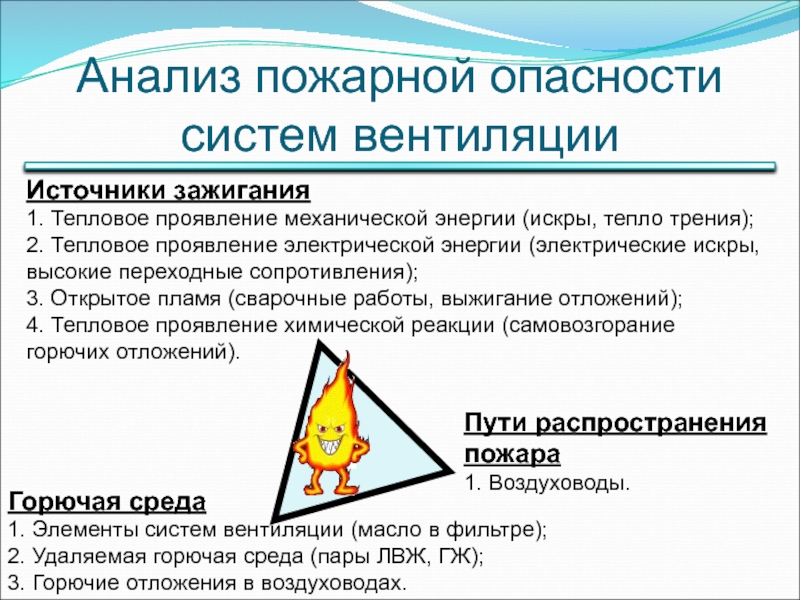

Слайд 47Анализ пожарной опасности систем вентиляции
Источники зажигания
1. Тепловое проявление механической энергии

(искры, тепло трения);
2. Тепловое проявление электрической энергии (электрические искры, высокие

переходные сопротивления);
3. Открытое пламя (сварочные работы, выжигание отложений);
4. Тепловое проявление химической реакции (самовозгорание горючих отложений).

Пути распространения пожара
1. Воздуховоды.

Горючая среда
1. Элементы систем вентиляции (масло в фильтре);
2. Удаляемая горючая среда (пары ЛВЖ, ГЖ);
3. Горючие отложения в воздуховодах.

Анализ пожарной опасности систем вентиляцииИсточники зажигания1. Тепловое проявление механической энергии (искры, тепло трения);2. Тепловое проявление электрической энергии

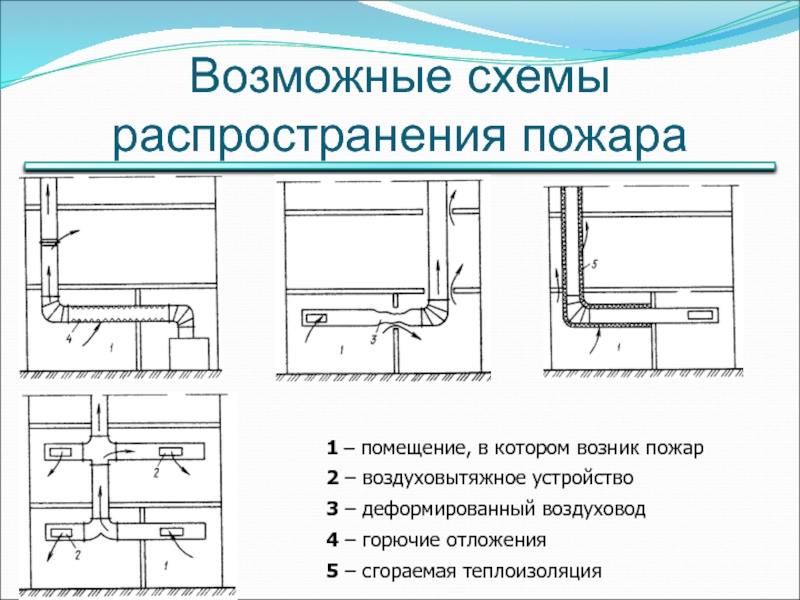

Слайд 48Возможные схемы распространения пожара
1 – помещение, в котором возник пожар
2

– воздуховытяжное устройство
3 – деформированный воздуховод
4 – горючие отложения
5

– сгораемая теплоизоляция
Возможные схемы распространения пожара1 – помещение, в котором возник пожар2 – воздуховытяжное устройство3 – деформированный воздуховод 4

Слайд 49Условие безопасности оборудования
Для того, чтобы оборудование систем вентиляции не явилось

источником зажигания оно должно иметь температуру не более 80% от

температуры самовоспламения, применяемых веществ:

tp  0.8 · tсвсп

tp - рабочая температура
tсвсп - температура самовоспламенения веществ в помещении
Условие безопасности оборудования	Для того, чтобы оборудование систем вентиляции не явилось источником зажигания оно должно иметь температуру не

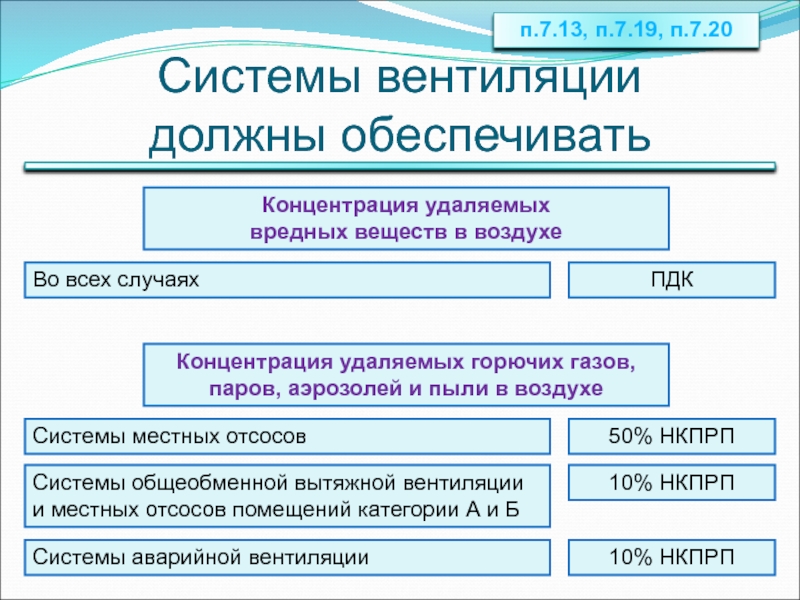

Слайд 50Системы вентиляции должны обеспечивать
п.7.13, п.7.19, п.7.20
Системы местных отсосов
Концентрация удаляемых горючих газов, паров,

аэрозолей и пыли в воздухе
50% НКПРП
Системы общеобменной вытяжной вентиляции и

местных отсосов помещений категории А и Б

10% НКПРП

Во всех случаях

Концентрация удаляемых вредных веществ в воздухе

ПДК

Системы аварийной вентиляции

10% НКПРП

Системы вентиляции должны обеспечиватьп.7.13, п.7.19, п.7.20Системы местных отсосовКонцентрация удаляемых горючих газов, паров, аэрозолей и пыли в воздухе50%

Слайд 51Требования ТНПА к системам вентиляции

Требования ТНПА к системам вентиляции

Слайд 52Вентиляция с искусственным побуждением
Приточно-вытяжную или вытяжную вентиляцию для приямков глубиной 0,5 м

и более, а также для смотровых каналов, требующих ежедневного обслуживания

и расположенных в помещениях категорий А и Б или в помещениях, в которых выделяются вредные газы, пары или аэрозоли удельным весом более воздуха

п.7.7, п.7.35

Вытяжную общеобменную в помещениях категорий А и Б

Вентиляция с искусственным побуждениемПриточно-вытяжную или вытяжную вентиляцию для приямков глубиной 0,5 м и более, а также для

Слайд 53Вентиляция с искусственным побуждением
Систему общеобменной вентиляции помещений складов категорий А, Б

и В1 – В3 с выделениями горючих газов и паров
п.7.32,

п.7.33, п.7.6

В тамбур-шлюзы помещений категорий А и Б с выделением газов или паров, а также помещениях с выделением вредных газов или паров 1-го и 2-го классов опасности

Вентиляция с искусственным побуждениемСистему общеобменной вентиляции помещений складов категорий А, Б и В1 – В3 с выделениями

Слайд 54Общие системы вентиляции
необходимо предусматривать
жилых
общественных, административно-бытовых и производственных категории Д (в

любых сочетаниях)
производственных одной из категорий А или Б, размещенных не более

чем на трех этажах

производственных одной из категорий В2 – В4, Г1, Г2 или Д

складов или кладовых одной из категорий А, Б или В1 – В4,
размещенных не более чем на трех этажах

категорий А, Б и В1 – В4 в любых сочетаниях и складов категорий А, Б и В1 – В4 в любых сочетаниях общей площадью не более 1100 м2, если помещения размещены в отдельном одноэтажном здании и имеют двери только непосредственно наружу

категорий Г1, Г2 и Д и складов категории Д

п.7.24

Общие системы вентиляциинеобходимо предусматриватьжилыхобщественных, административно-бытовых и производственных категории Д (в любых сочетаниях)производственных одной из категорий А или

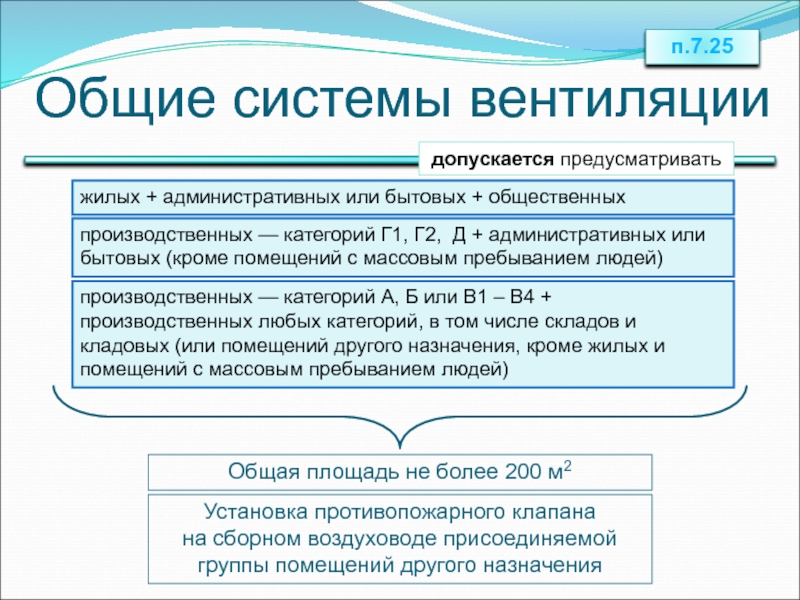

Слайд 55Общие системы вентиляции
допускается предусматривать
жилых + административных или бытовых + общественных
производственных

— категорий Г1, Г2, Д + административных или бытовых (кроме

помещений с массовым пребыванием людей)

производственных — категорий А, Б или В1 – В4 + производственных любых категорий, в том числе складов и кладовых (или помещений другого назначения, кроме жилых и помещений с массовым пребыванием людей)

Общая площадь не более 200 м2

Установка противопожарного клапана на сборном воздуховоде присоединяемой группы помещений другого назначения

п.7.25

Общие системы вентиляциидопускается предусматриватьжилых + административных или бытовых + общественныхпроизводственных — категорий Г1, Г2, Д + административных

Слайд 56Отдельные системы вентиляции
п.7.28, п.7.30
Системы общеобменной вентиляции, обслуживающие помещения категорий А

и Б
Системы круглосуточной и круглогодичной подачи наружного воздуха в один

тамбур-шлюз или группу тамбуров-шлюзов помещений категорий А и Б, предусматривая резервный вентилятор

Системы общеобменной вытяжной вентиляции для помещений категорий В1 – В4, Г1, Г2, Д, удаляющие воздух из 5-метровой зоны вокруг оборудования, содержащего ГВ, которые могут образовывать в этой зоне ВОС

Отдельные системы вентиляциип.7.28, п.7.30Системы общеобменной вентиляции, обслуживающие помещения категорий А и БСистемы круглосуточной и круглогодичной подачи наружного

Слайд 57Отдельные системы вентиляции
Системы местных отсосов веществ, соединение которых может образовать

взрывоопасную смесь или создать более опасные и вредные вещества
п.7.31,

п.7.34

Системы местных отсосов горючих веществ, оседаемых или конденсирующихся в воздуховодах или вентиляционном оборудовании

Системы местных отсосов вредных веществ или взрывопожароопасных смесей

Отдельные системы вентиляцииСистемы местных отсосов веществ, соединение которых может образовать взрывоопасную смесь или создать более опасные и

Слайд 58Рециркуляция воздуха не допускается
Из помещений категорий А и Б (кроме воздушных

и воздушно-тепловых завес у наружных ворот и дверей)
Из систем местных

отсосов вредных веществ и взрывоопасных смесей с воздухом

Из 5-метровых зон вокруг оборудования, расположенного в помещениях категорий В1 – В4, Г1, Г2 и Д, если в этих зонах могут образовываться ВОС из горючих газов, паров, аэрозолей с воздухом

Из тамбур-шлюзов

п.7.47

Рециркуляция воздуха не допускаетсяИз помещений категорий А и Б (кроме воздушных и воздушно-тепловых завес у наружных ворот

Слайд 59Аварийная вентиляция
В помещениях категорий А и Б – с искусственным

побуждением
В помещениях категорий В1 – В4, Г1, Г2, Д –

с искусственным побуждением,

допускается с естественным побуждением при обеспечении требуемого расхода воздуха

основные и резервные системы общеобменной вентиляции

системы местных отсосов

системы аварийной вентиляции

п.7.63 .. п.7.65

Аварийная вентиляцияВ помещениях категорий А и Б – с искусственным побуждениемВ помещениях категорий В1 – В4, Г1,

Слайд 60Резервные вентиляторы
1 - рабочий вентилятор
2 - мягкая вставка
3 - реле

падения давления
4 - общий нагнетательный воздуховод
5 - перекидной клапан
6 -

импульсная трубка
7 - резервный вентилятор
Резервные вентиляторы1 - рабочий вентилятор2 - мягкая вставка3 - реле падения давления4 - общий нагнетательный воздуховод5 -

Слайд 61Перекидной клапан
1 – корпус
2 – полотно
3 – ребро
4 – прокладка
5

– ось из латуни

Перекидной клапан1 – корпус2 – полотно3 – ребро4 – прокладка5 – ось из латуни

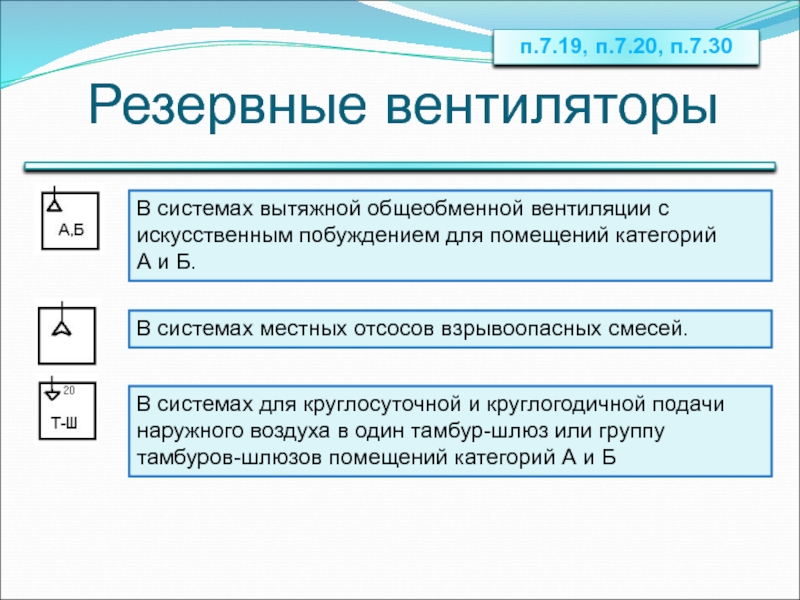

Слайд 64Резервные вентиляторы
В системах вытяжной общеобменной вентиляции с искусственным побуждением для

помещений категорий А и Б.
п.7.19, п.7.20, п.7.30
В системах местных отсосов взрывоопасных

смесей.

В системах для круглосуточной и круглогодичной подачи наружного воздуха в один тамбур-шлюз или группу тамбуров-шлюзов помещений категорий А и Б

Резервные вентиляторыВ системах вытяжной общеобменной вентиляции с искусственным побуждением для помещений категорий А и Б.п.7.19, п.7.20, п.7.30В

Слайд 65Оборудование во взрывозащищенном исполнении
Радиальный вентилятор из разнородных металлов

1 - входной коллектор
2

- латунное кольцо
3 - корпус
4 - рабочее колесо
5 - электродвигатель

взрывозащищенного исполнения
6 - станина
7 - выходной патрубок
Оборудование во взрывозащищенном исполненииРадиальный вентилятор из разнородных металлов1 - входной коллектор2 - латунное кольцо3 - корпус4 -

Слайд 66Оборудование во взрывозащищенном исполнении
Осевой вентилятор из разнородных металлов
1 – рабочее

колесо
2 – корпус
3 – латунное кольцо
4 – электродвигатель взрывозащищенного исполнения


Оборудование во взрывозащищенном исполненииОсевой вентилятор из разнородных металлов1 – рабочее колесо2 – корпус3 – латунное кольцо4 –

Слайд 67Оборудование во взрывозащищенном исполнении
Если оборудование размещено в помещениях категорий А и Б

или в воздуховодах систем, обслуживающих эти помещения
Для систем вентиляции, дымоудаления,

кондиционирования воздуха и воздушного отопления, обслуживающих помещения категорий А и Б

Для систем местных отсосов ВОС

Для систем вытяжной общеобменной вентиляции вытяжной вентиляции для помещений категорий В1 – В4, Г1, Г2, Д, удаляющие воздух из 5-метровой зоны вокруг оборудования, содержащего горючие вещества, которые могут образовывать в этой зоне ВОС

п.7.74

Оборудование во взрывозащищенном исполненииЕсли оборудование размещено в помещениях категорий А и Б или в воздуховодах систем, обслуживающих

Слайд 68Размещение вентиляционного оборудования
В помещениях складов категорий А, Б и В1 –

В3
В помещениях жилых, общественных, административных и бытовых зданий, кроме

оборудования с расходом воздуха ≤ 10000 м3/ч

п.7.82 .. п.7.84

Не допускается

Оборудование систем помещений категорий А и Б, и систем местных отсосов ВОС не допускается размещать в помещениях подвальных и цокольных этажей.

Размещение вентиляционного оборудованияВ помещениях складов категорий А, Б и В1 – В3 В помещениях жилых, общественных, административных

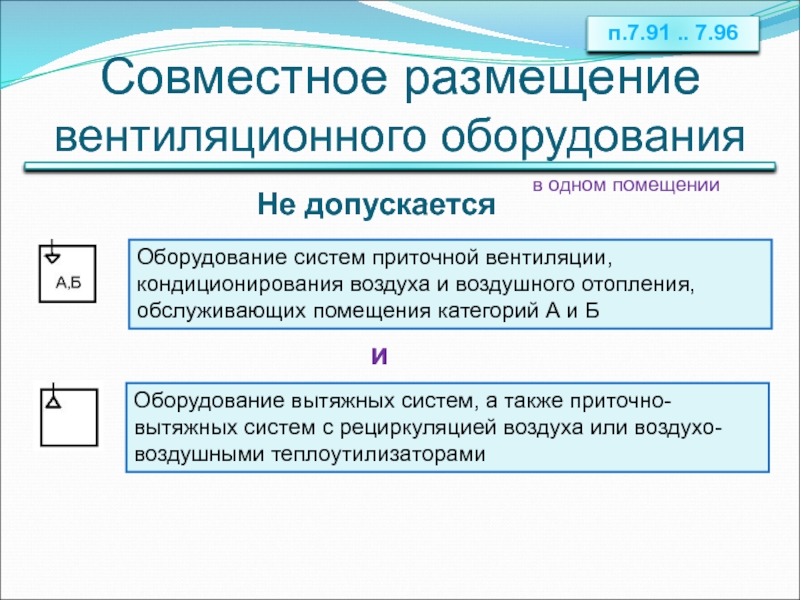

Слайд 69Совместное размещение вентиляционного оборудования
Оборудование систем приточной вентиляции, кондиционирования воздуха и воздушного

отопления, обслуживающих помещения категорий А и Б
Не допускается
п.7.91 .. 7.96
Оборудование

вытяжных систем, а также приточно-вытяжных систем с рециркуляцией воздуха или воздухо-воздушными теплоутилизаторами

и

в одном помещении

Совместное размещение вентиляционного оборудованияОборудование систем приточной вентиляции, кондиционирования воздуха и воздушного отопления, обслуживающих помещения категорий А и

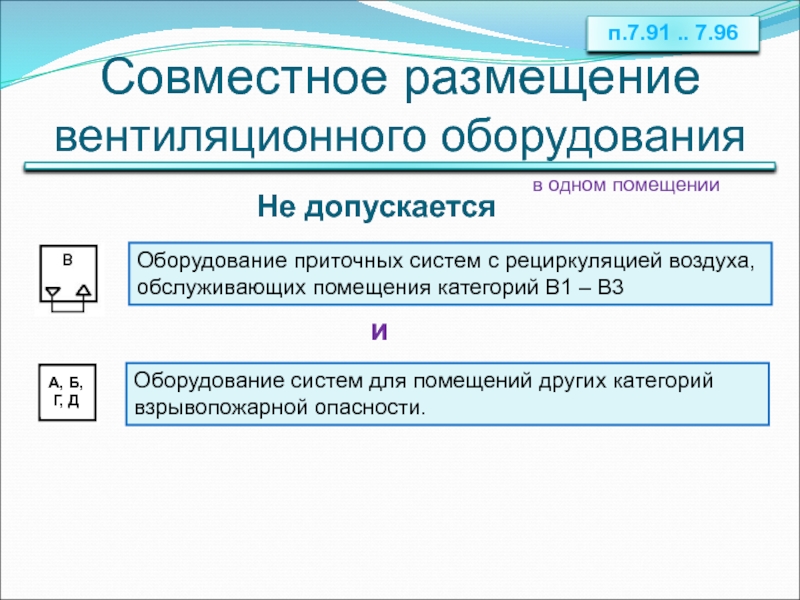

Слайд 70Совместное размещение вентиляционного оборудования
Оборудование приточных систем с рециркуляцией воздуха, обслуживающих помещения

категорий В1 – В3
Не допускается
п.7.91 .. 7.96
Оборудование систем для помещений

других категорий взрывопожарной опасности.

и

в одном помещении

Совместное размещение вентиляционного оборудованияОборудование приточных систем с рециркуляцией воздуха, обслуживающих помещения категорий В1 – В3Не допускаетсяп.7.91 ..

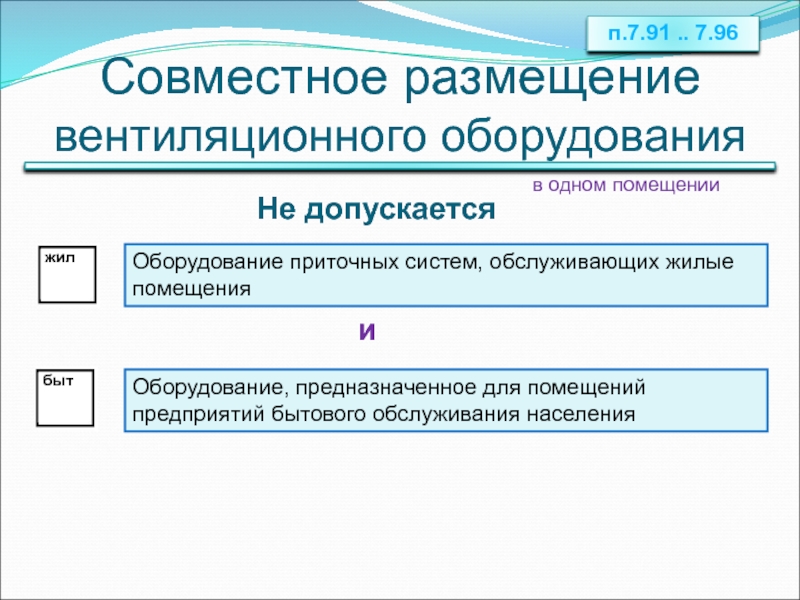

Слайд 71Совместное размещение вентиляционного оборудования
Не допускается
Оборудование приточных систем, обслуживающих жилые помещения
п.7.91 ..

7.96
Оборудование, предназначенное для помещений предприятий бытового обслуживания населения
и
в одном

помещении
Совместное размещение вентиляционного оборудованияНе допускаетсяОборудование приточных систем, обслуживающих жилые помещенияп.7.91 .. 7.96Оборудование, предназначенное для помещений предприятий бытового

Слайд 72Совместное размещение вентиляционного оборудования
Оборудование вытяжных систем общеобменной вентиляции, обслуживающих помещения категорий

А и Б
п.7.91 .. 7.96
Не допускается
Оборудование для других систем
и
Не допускается
Оборудование

систем местных отсосов ВОС

Оборудование других систем

и

в одном помещении

в одном помещении

Совместное размещение вентиляционного оборудованияОборудование вытяжных систем общеобменной вентиляции, обслуживающих помещения категорий А и Бп.7.91 .. 7.96Не допускаетсяОборудование

Слайд 73Помещения для размещения вентиляционного оборудования
Следует размещать в пределах пожарного отсека,

в котором находятся обслуживаемые помещения. При пересечении воздуховодом ПП преграды

с нормируемым пределом огнестойкости следует предусматривать ПП клапаны

п.7.102, п.7.103

Помещения с пылеуловителями для сухой очистки взрывоопасных смесей не допускается размещать под помещениями с массовым (кроме аварийных ситуаций) пребыванием людей

Помещения для размещения вентиляционного оборудованияСледует размещать в пределах пожарного отсека, в котором находятся обслуживаемые помещения. При пересечении

Слайд 74Помещения для размещения вентиляционного оборудования
В помещениях для оборудования вытяжных систем

следует предусматривать вытяжную вентиляцию с не менее чем однократным воздухообменом
п.7.105

.. п.7.107

В помещениях для оборудования приточных систем (кроме систем приточной противодымной вентиляции) следует предусматривать приточную вентиляцию с не менее чем двукратным воздухообменом, используя оборудование, размещенное в этих помещениях, или отдельные системы

Прокладывать трубы с легковоспламеняющимися и горючими жидкостями и газами через помещение для вентиляционного оборудования запрещается

Помещения для размещения вентиляционного оборудованияВ помещениях для оборудования вытяжных систем следует предусматривать вытяжную вентиляцию с не менее

Слайд 75Помещения для размещения вентиляционного оборудования
1 — приточная установка или кондиционер;
2

— обратный клапан;
3 — ПП клапан;
4 — ПП стена;
5 —

общеобменная вытяжная система;
6 — вытяжная система местных отсосов;
7 — помещение для размещения вентиляционного оборудования.
Помещения для размещения вентиляционного оборудования1 — приточная установка или кондиционер;2 — обратный клапан;3 — ПП клапан;4 —

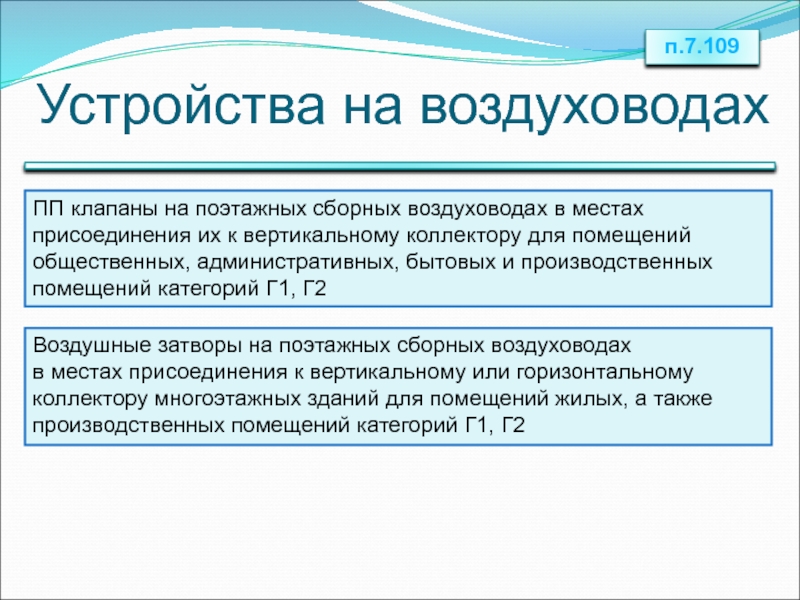

Слайд 76Устройства на воздуховодах
п.7.109
ПП клапаны на поэтажных сборных воздуховодах в местах

присоединения их к вертикальному коллектору для помещений общественных, административных, бытовых

и производственных помещений категорий Г1, Г2

Воздушные затворы на поэтажных сборных воздуховодах в местах присоединения к вертикальному или горизонтальному коллектору многоэтажных зданий для помещений жилых, а также производственных помещений категорий Г1, Г2

Устройства на воздуховодахп.7.109ПП клапаны на поэтажных сборных воздуховодах в местах присоединения их к вертикальному коллектору для помещений

Слайд 77Устройства на воздуховодах
п.7.109
ПП клапаны — на воздуховодах, обслуживающих помещения категорий

А, Б или В1 – В3, в местах пересечения воздуховодами

ближайшей к обслуживаемому помещению ПП преграды или перекрытия

ПП клапан — на каждом транзитном сборном воздуховоде (на расстоянии не более 1 м от ближайшего к вентилятору ответвления), обслуживающем группу помещений (кроме складов) одной из категорий А, Б или В1 – В3 общей площадью не более 300 м2 в пределах одной пожарной секции с выходами в общий коридор

Обратные клапаны — на отдельных воздуховодах для каждого помещения категорий А, Б или В1 – В4 в местах присоединения их к сборному воздуховоду или коллектору

Устройства на воздуховодахп.7.109ПП клапаны — на воздуховодах, обслуживающих помещения категорий А, Б или В1 – В3, в

Слайд 78Системы вентиляции с ПП клапанами для помещений А и Б
1

- транзитный воздуховод с нормируемым пределом огнестойкости;
2 - вертикальный коллектор с нормируемым

пределом огнестойкости;
3 - ПП клапан;
4 - проем;
5 - воздуховод в обслуживаемом помещении.
Системы вентиляции с ПП клапанами для помещений А и Б1 - транзитный воздуховод с нормируемым пределом огнестойкости;2

Слайд 79Системы вентиляции с обратными клапанами для помещений А и Б
1

- помещение для вентиляционного оборудования;
2 - коллектор из НГ;
3 -

коллектор с нормируемым пределом огнестойкости;
4 - транзитный воздуховод;
5 - обратный клапан;
6 - проем;
7 - воздуховод в обслуживаемом помещении.
Системы вентиляции с обратными клапанами для помещений А и Б1 - помещение для вентиляционного оборудования;2 - коллектор

Слайд 80Область применения воздуховодов
п.7.109
Не допускается применение вертикальных коллекторов в зданиях лечебно-профилактического

назначения
Допускается предусматривать объединение теплым чердаком воздуховодов общеобменной вытяжной вентиляции жилых,

общественных, административных и бытовых зданий, кроме воздуховодов для зданий лечебно-профилактического назначения
Область применения воздуховодовп.7.109Не допускается применение вертикальных коллекторов в зданиях лечебно-профилактического назначенияДопускается предусматривать объединение теплым чердаком воздуховодов общеобменной

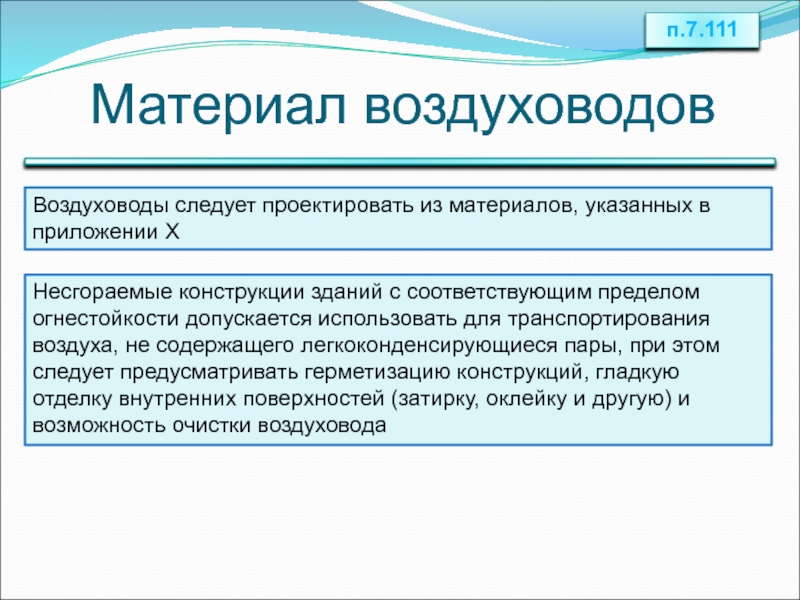

Слайд 81Материал воздуховодов
п.7.111
Воздуховоды следует проектировать из материалов, указанных в приложении Х
Несгораемые

конструкции зданий с соответствующим пределом огнестойкости допускается использовать для транспортирования

воздуха, не содержащего легкоконденсирующиеся пары, при этом следует предусматривать герметизацию конструкций, гладкую отделку внутренних поверхностей (затирку, оклейку и другую) и возможность очистки воздуховода
Материал воздуховодовп.7.111Воздуховоды следует проектировать из материалов, указанных в приложении ХНесгораемые конструкции зданий с соответствующим пределом огнестойкости допускается

Слайд 82Воздуховоды из НГ
п.7.113
для систем местных отсосов ВОС и ПОС, аварийной

системы и систем, транспортирующих воздух температурой 80 °С и выше по

всей их протяженности

для транзитных участков или коллекторов систем общеобменной вентиляции, кондиционирования воздуха и воздушного отопления жилых, общественных, административных, бытовых и производственных зданий

для прокладки в пределах помещений для вентиляционного оборудования, в технических этажах, чердаках и подвалах

Воздуховоды из НГп.7.113для систем местных отсосов ВОС и ПОС, аварийной системы и систем, транспортирующих воздух температурой 80

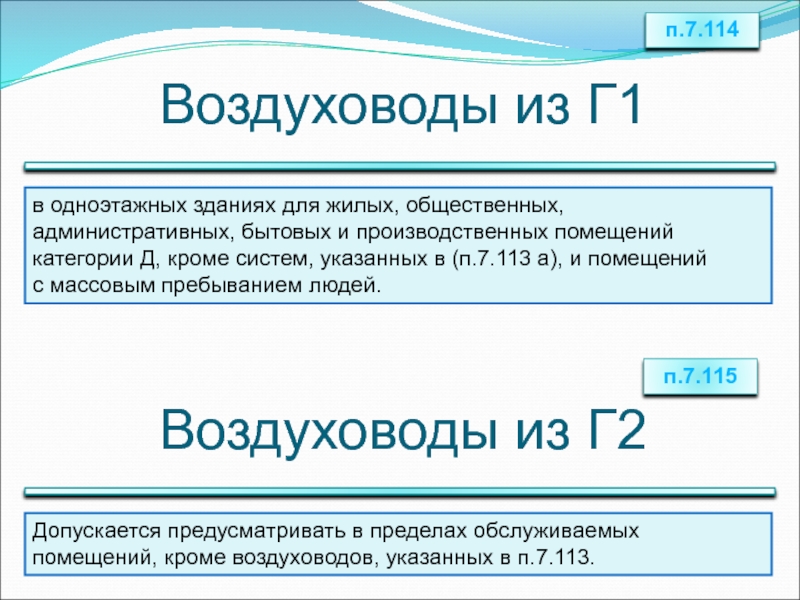

Слайд 83Воздуховоды из Г1
п.7.114
в одноэтажных зданиях для жилых, общественных, административных, бытовых

и производственных помещений категории Д, кроме систем, указанных в (п.7.113

а), и помещений с массовым пребыванием людей.

Воздуховоды из Г2

Допускается предусматривать в пределах обслуживаемых помещений, кроме воздуховодов, указанных в п.7.113.

п.7.115

Воздуховоды из Г1п.7.114в одноэтажных зданиях для жилых, общественных, административных, бытовых и производственных помещений категории Д, кроме систем,

Слайд 84Предел огнестойкости транзитных воздуховодов
п.7.118 .. п.7.120
Указан в таблице 7.2 и

п.7.119
Допускается проектировать:
из горючих материалов при условии прокладки каждого воздуховода в отдельной

шахте, кожухе или гильзе из негорючих материалов с пределом огнестойкости не менее EI 30

из НГ с пределом огнестойкости ниже нормируемого, но не ниже EI 15 для воздуховодов и коллекторов при условии их прокладки в общих шахтах и других ограждениях из НГ с пределом огнестойкости не менее EI 30

Предел огнестойкости транзитных воздуховодовп.7.118 .. п.7.120Указан в таблице 7.2 и п.7.119Допускается проектировать:из горючих материалов при условии прокладки

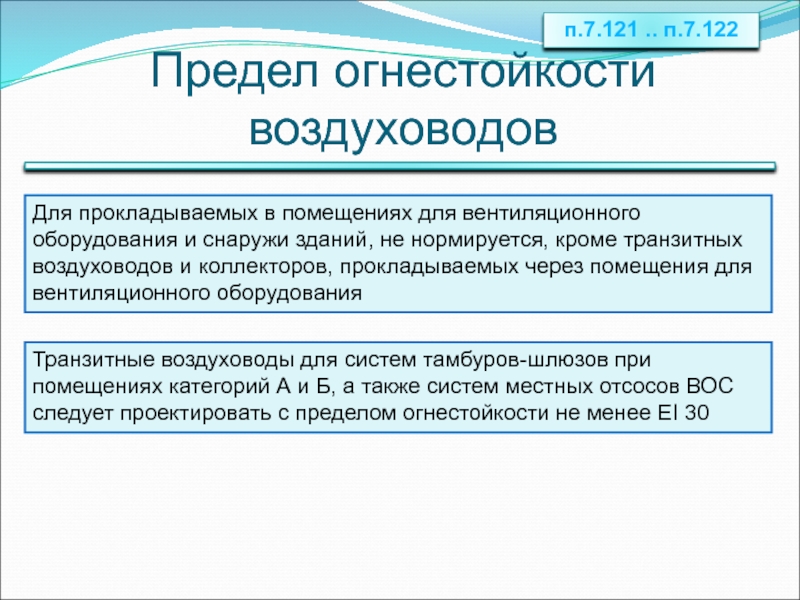

Слайд 85Предел огнестойкости воздуховодов
п.7.121 .. п.7.122
Для прокладываемых в помещениях для вентиляционного

оборудования и снаружи зданий, не нормируется, кроме транзитных воздуховодов и

коллекторов, прокладываемых через помещения для вентиляционного оборудования

Транзитные воздуховоды для систем тамбуров-шлюзов при помещениях категорий А и Б, а также систем местных отсосов ВОС следует проектировать с пределом огнестойкости не менее EI 30

Предел огнестойкости воздуховодовп.7.121 .. п.7.122Для прокладываемых в помещениях для вентиляционного оборудования и снаружи зданий, не нормируется, кроме

Слайд 86Предел огнестойкости ПП клапанов
п.7.123 п.7.127
ПП клапаны, устанавливаемые в отверстиях и в воздуховодах,

пересекающих перекрытия и ПП преграды, следует предусматривать с пределом огнестойкости:
Места прохода

транзитных воздуховодов через стены, перегородки и перекрытия зданий (в том числе в кожухах и шахтах) следует уплотнять НГ, обеспечивая нормируемый предел огнестойкости пересекаемого ограждения
Предел огнестойкости ПП клапановп.7.123 п.7.127ПП клапаны, устанавливаемые в отверстиях и в воздуховодах, пересекающих перекрытия и ПП преграды,

Слайд 87Воздуховоды
п.7.125 п.7.126 п.7.129
Транзитные воздуховоды не следует прокладывать через лестничные клетки и

через помещения убежищ
Воздуховоды для помещений категорий А и Б и

воздуховоды систем местных отсосов взрывоопасных смесей не следует прокладывать в подвалах и в подпольных каналах

Внутри воздуховодов, а также снаружи на расстоянии менее 50 мм от их стенок не допускается размещать газопроводы и трубопроводы с горючими веществами, кабели, электропроводку и канализационные трубопроводы

Воздуховодып.7.125 п.7.126 п.7.129Транзитные воздуховоды не следует прокладывать через лестничные клетки и через помещения убежищВоздуховоды для помещений категорий

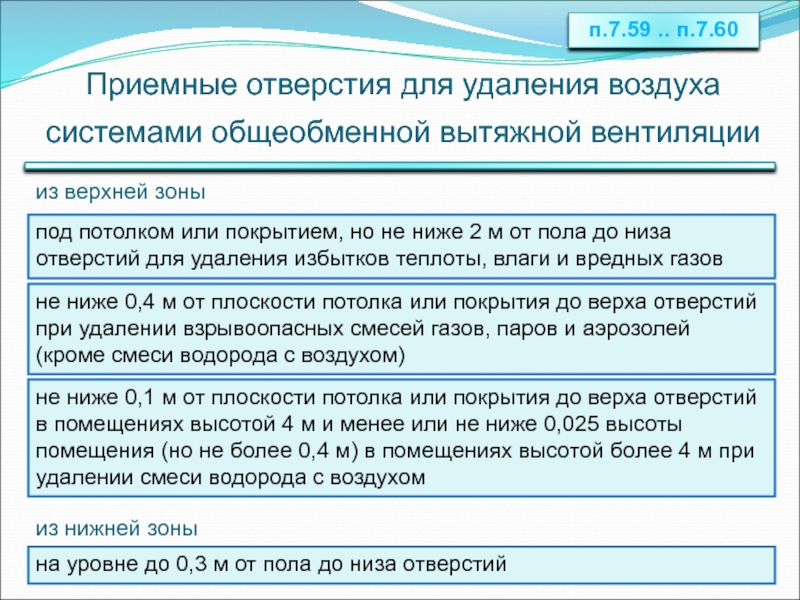

Слайд 88Приемные отверстия для удаления воздуха системами общеобменной вытяжной вентиляции
п.7.59

.. п.7.60
под потолком или покрытием, но не ниже 2 м

от пола до низа отверстий для удаления избытков теплоты, влаги и вредных газов

из верхней зоны

не ниже 0,4 м от плоскости потолка или покрытия до верха отверстий при удалении взрывоопасных смесей газов, паров и аэрозолей (кроме смеси водорода с воздухом)

не ниже 0,1 м от плоскости потолка или покрытия до верха отверстий в помещениях высотой 4 м и менее или не ниже 0,025 высоты помещения (но не более 0,4 м) в помещениях высотой более 4 м при удалении смеси водорода с воздухом

на уровне до 0,3 м от пола до низа отверстий

из нижней зоны

Приемные отверстия для удаления воздуха системами общеобменной вытяжной вентиляции п.7.59 .. п.7.60под потолком или покрытием, но не

Слайд 89Схема вытяжной вентиляции из помещений, в которых выделяются ГГ и

пары с плотностью меньше воздуха
1 — вытяжная общеобменная система

из нижней зоны;
2 — вытяжная общеобменная система из верхней зоны;
3 — система местных отсосов;
4 — верхняя зона помещения;
5 — нижняя зона помещения.
Схема вытяжной вентиляции из помещений, в которых выделяются ГГ и пары с плотностью меньше воздуха1 — вытяжная

Слайд 90Схема вытяжной вентиляции из помещений, в которых выделяются ГГ и

пары с плотностью больше плотности воздуха
1 – нижняя зона помещения;
2

– вытяжная общеобменная система вентиляции из нижней зоны;
3 – система местных отсосов из нижней зоны;
4 – вытяжная общеобменная система вентиляции из верхней зоны;
5 – система воздухобмена в приямках;
6 – верхняя зона помещения;
7 – приямок.
Схема вытяжной вентиляции из помещений, в которых выделяются ГГ и пары с плотностью больше плотности воздуха1 –

Слайд 91Схема вытяжной вентиляции из помещений, в которых выделяется водород
1 — вытяжная

общеобменная система из нижней зоны;
2 — местная система вентиляции;
3 —

вытяжная общеобменная система из верхней зоны помещения.
Схема вытяжной вентиляции из помещений, в которых выделяется водород1 — вытяжная общеобменная система из нижней зоны;2 —

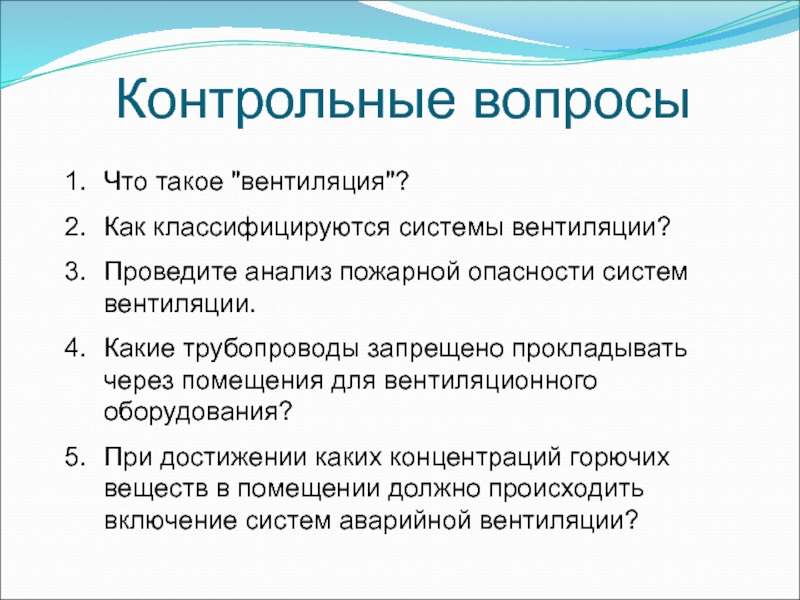

Слайд 92Что такое "вентиляция"?
Как классифицируются системы вентиляции?
Проведите анализ пожарной опасности систем

вентиляции.
Какие трубопроводы запрещено прокладывать через помещения для вентиляционного оборудования?
При достижении

каких концентраций горючих веществ в помещении должно происходить включение систем аварийной вентиляции?

Контрольные вопросы

Что такое

Обратная связь

Если не удалось найти и скачать доклад-презентацию, Вы можете заказать его на нашем сайте. Мы постараемся найти нужный Вам материал и отправим по электронной почте. Не стесняйтесь обращаться к нам, если у вас возникли вопросы или пожелания:

Email: Нажмите что бы посмотреть

Что такое TheSlide.ru?

Это сайт презентации, докладов, проектов в PowerPoint. Здесь удобно  хранить и делиться своими презентациями с другими пользователями.


Для правообладателей

Яндекс.Метрика
