Топографические карты и их чтение

ЗАНЯТИЕ №1 Топографические карты и их чтение
Общая тактика

и номенклатуре топокарт.

Условные знаки предметов и их классификация.

2.Понятие о координатах и системах координат.
Системы географических координат.

3.Системы плоских прямоугольных координат. Определение географических прямоугольных координат точек на карте.

114-127.

2. Справочник по военной топографии. М.: Воениздат – 1973, стр.

9-43, 129-137, 289-340.

топокарт. 1.1 Классификация и назначение топокарт.
Военная топография военная дисциплина о

средствах и способах изучения местности и ее использования при подготовке и ведении боевых действий.
Основные вопросы, изучаемые военной топографией: топографические карты и приемы работы с ними, изучение местности, аэроснимки и их использование в войсках, ориентирование на местности, целеуказание, измерения на местности, составление схем.
Географическая карта - уменьшенное обобщенное изображение земной поверхности на плоскости, построенное в определенной картографической проекции.

Топографические карты - общегеографические карты масштабов 1:1000000 и крупнее, подробно изображающие местность. По ним:
изучают местность и ориентируются в боевых условиях;
выполняют необходимые измерения и расчеты при изучения и оценки обстановки;
принятие решений, организации боевых действий и постановке боевых задач подчиненным войскам.

на:
крупномасштабные (1:25000; 1:50000);
среднемасштабные (1:100000; 1:200000);
мелкомасштабные

(1:500000; 1:1000000).

По своему основному Предназначению карты подразделяются на:
тактические (1:25000, 1:50000, 1:100000);
оперативные (1:200000, 1:500000, 1:1000000).

План (топографический) - изображение небольшого участка или объекта местности на бумаге (до 100 км в длину и ширину).

деления одного листа карты на отдельные листы.

Топографические карты делятся на

отдельные листы линиями географических меридианов и параллелей. Основу топокарт составляют листы масштаба 1:1000000 (миллионная карта). Миллионная карта на местности совпадает с шестиградусными координатными зонами.

Листу миллионной карты соответствует целое число листов остальных масштабов:
кратное четырем- 4 листа карты масштаба 1:500000;
кратное 36 - 36 листов карты масштаба 1:200000;
кратное 144 - 144 листа карты масштаба 1:100000 и т.д.

.
В основу номенклатуры топографических карт положена карта масштаба 1:1000000.

Ряды листов

обозначаются заглавными буквами латинского алфавита, а колонны листов нумеруются арабскими цифрами. Счет колонн ведется от меридиана с долготой 180° с запада на восток. Счет листов ведется сверху вниз.

Номенклатура любого листа топографической карты масштаба 1:500000 и крупнее слагается из номенклатуры соответствующего листа миллионной карты с добавлением к ней номера или буквы, указывающее расположение на нем данного листа карты.

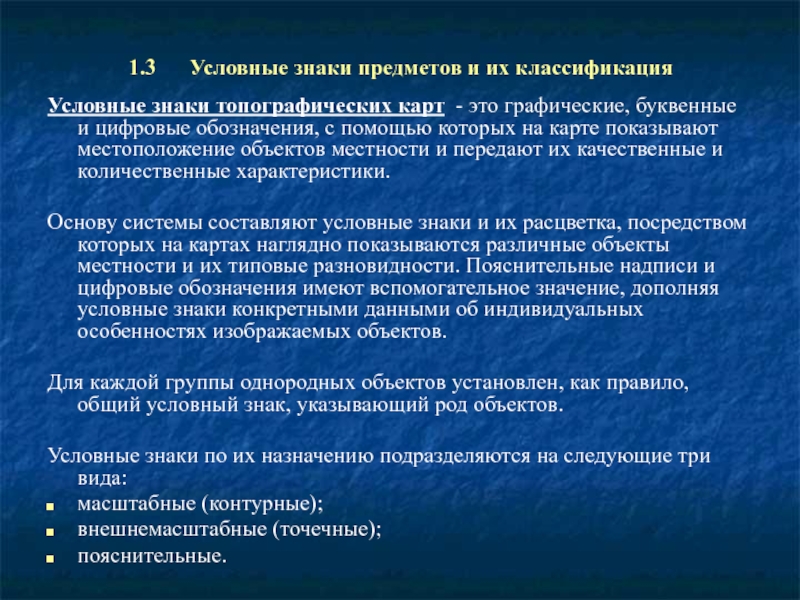

топографических карт - это графические, буквенные и цифровые обозначения, с

помощью которых на карте показывают местоположение объектов местности и передают их качественные и количественные характеристики.

Основу системы составляют условные знаки и их расцветка, посредством которых на картах наглядно показываются различные объекты местности и их типовые разновидности. Пояснительные надписи и цифровые обозначения имеют вспомогательное значение, дополняя условные знаки конкретными данными об индивидуальных особенностях изображаемых объектов.

Для каждой группы однородных объектов установлен, как правило, общий условный знак, указывающий род объектов.

Условные знаки по их назначению подразделяются на следующие три вида:
масштабные (контурные);
внешнемасштабные (точечные);
пояснительные.

и системах координат.

Координаты- это угловые или линейные величины, определяющие положение

точек на какой - либо поверхности или пространстве.

Системой координат- это совокупность линий и плоскостей, сориентированных определенным образом в пространстве, с помощью которых определяют местоположение точек.

Наиболее широкое применение в военном деле нашли следующие системы координат:
Система географических координат;
Система плоских прямоугольных координат;
Система полярных координат;
Система биполярных координат.

2.2 Система географических координат.

Географические координаты- это угловые величины -

широта и долгота, определяющие положение точек на земной поверхности.

Измерения широты и долготы производятся угловыми величинами - градусами. Долями градуса являются минуты и секунды (1° = 60’ = 3600").

Географические координаты представляют собой систему координат, образованную пересечением плоскости экватора с плоскостью Гринвичского (нулевого) меридиана.

Являясь единой для всей нашей планеты, система географических координат удобна для решения задач по определению взаимного положения объектов, расположенных на значительных расстояниях друг от друга.

Географическими координатами какой - либо точки, являются ее широта В и долгота L .

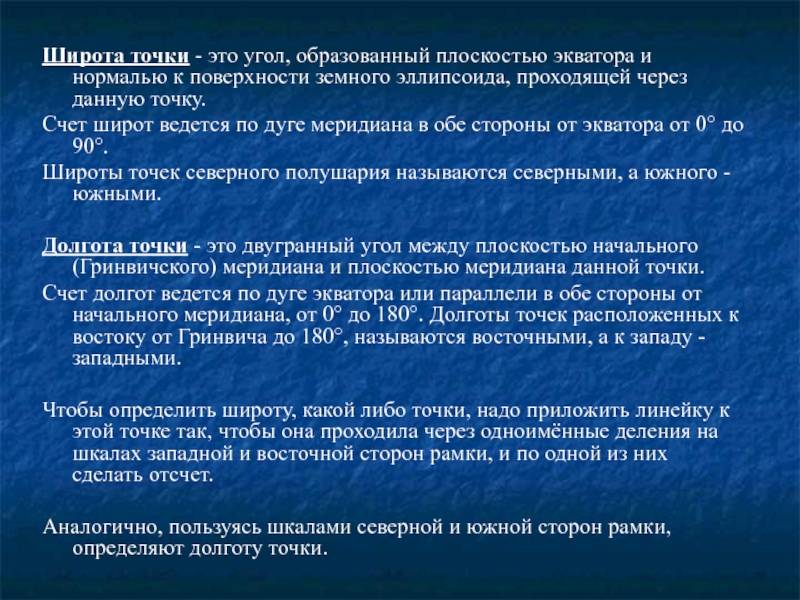

к поверхности земного эллипсоида, проходящей через данную точку.
Счет широт ведется

по дуге меридиана в обе стороны от экватора от 0° до 90°.
Широты точек северного полушария называются северными, а южного - южными.

Долгота точки - это двугранный угол между плоскостью начального (Гринвичского) меридиана и плоскостью меридиана данной точки.
Счет долгот ведется по дуге экватора или параллели в обе стороны от начального меридиана, от 0° до 180°. Долготы точек расположенных к востоку от Гринвича до 180°, называются восточными, а к западу - западными.

Чтобы определить широту, какой либо точки, надо приложить линейку к этой точке так, чтобы она проходила через одноимённые деления на шкалах западной и восточной сторон рамки, и по одной из них сделать отсчет.

Аналогично, пользуясь шкалами северной и южной сторон рамки, определяют долготу точки.

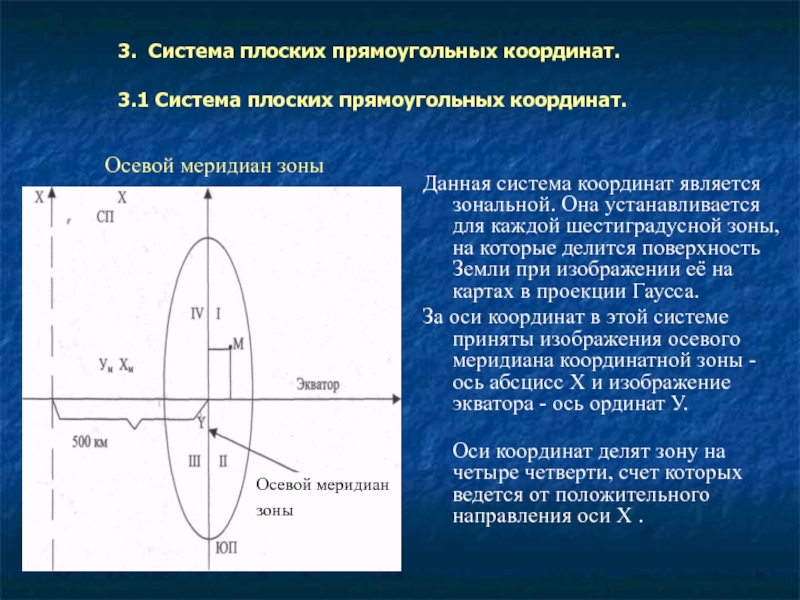

устанавливается для каждой шестиградусной зоны, на которые делится поверхность Земли

при изображении её на картах в проекции Гаусса.
За оси координат в этой системе приняты изображения осевого меридиана координатной зоны - ось абсцисс X и изображение экватора - ось ординат У.
Оси координат делят зону на четыре четверти, счет которых ведется от положительного направления оси X .

3. Система плоских прямоугольных координат.

3.1 Система плоских прямоугольных координат.

Осевой меридиан
зоны

Осевой меридиан зоны

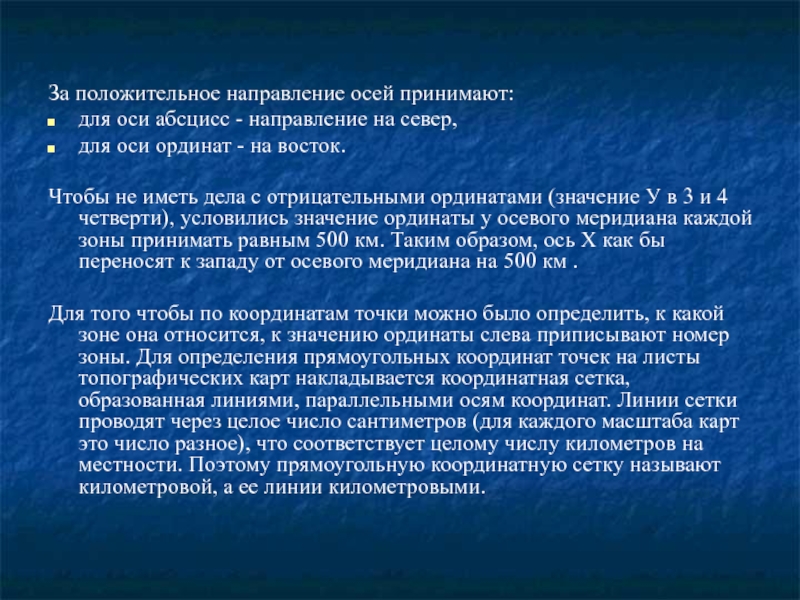

на север,
для оси ординат - на восток.

Чтобы не иметь

дела с отрицательными ординатами (значение У в 3 и 4 четверти), условились значение ординаты у осевого меридиана каждой зоны принимать равным 500 км. Таким образом, ось X как бы переносят к западу от осевого меридиана на 500 км .

Для того чтобы по координатам точки можно было определить, к какой зоне она относится, к значению ординаты слева приписывают номер зоны. Для определения прямоугольных координат точек на листы топографических карт накладывается координатная сетка, образованная линиями, параллельными осям координат. Линии сетки проводят через целое число сантиметров (для каждого масштаба карт это число разное), что соответствует целому числу километров на местности. Поэтому прямоугольную координатную сетку называют километровой, а ее линии километровыми.

нанесения на карту точек по их координатам.


При измерении прямоугольных координат

точек измеряют (циркулем, линейкой) по перпендикуляру расстояние от данной точки до нижней километровой линии и по масштабу определяют его действительную величину. Затем эту величину в метрах приписывают справа к подписи километровой линии. Это будет координата объекта X (абсцисса). Таким же приёмом определяют и координату У (ординату).

Нанесение на карту точек с известными координатами производится, также, с использованием километровых линий и их цифровых обозначений.
