Слайд 1Транзисторы

Транзисторы

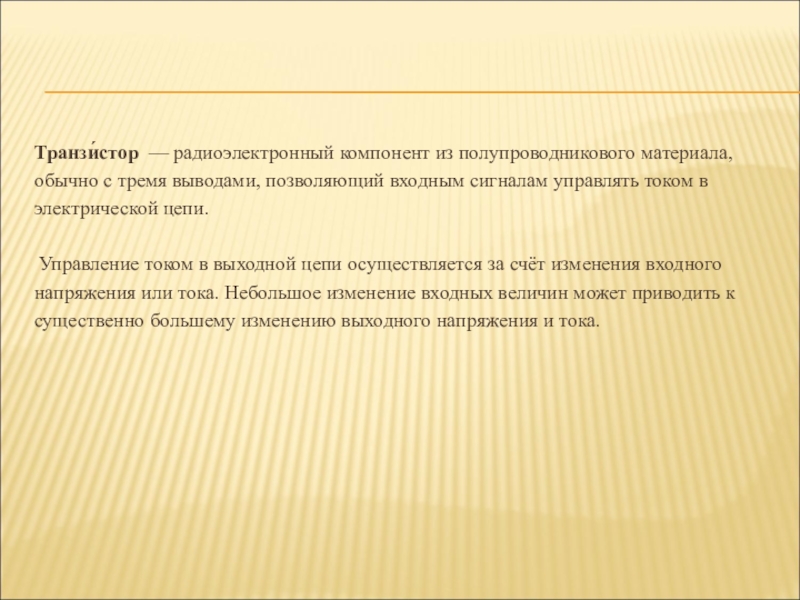

Слайд 2Транзи́стор  — радиоэлектронный компонент из полупроводникового материала,
обычно с тремя выводами, позволяющий входным сигналам

управлять током в
электрической цепи.

Управление током

в выходной цепи осуществляется за счёт изменения входного
напряжения или тока. Небольшое изменение входных величин может приводить к
существенно большему изменению выходного напряжения и тока.
Транзи́стор  — радиоэлектронный компонент из полупроводникового материала, обычно с тремя выводами, позволяющий входным сигналам управлять током в электрической цепи.

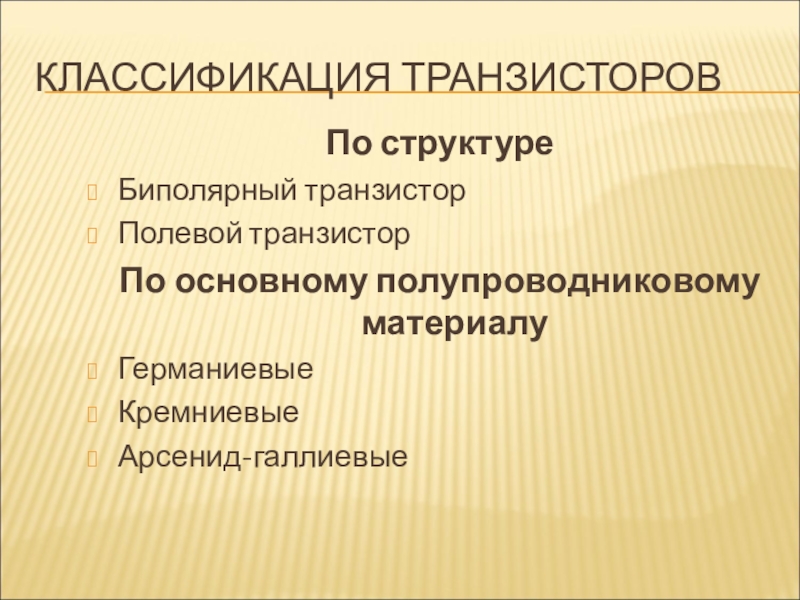

Слайд 3Классификация транзисторов
По структуре
Биполярный транзистор
Полевой транзистор
По основному полупроводниковому материалу
Германиевые
Кремниевые
Арсенид-галлиевые

Классификация транзисторовПо структуреБиполярный транзисторПолевой транзисторПо основному полупроводниковому материалуГерманиевыеКремниевыеАрсенид-галлиевые

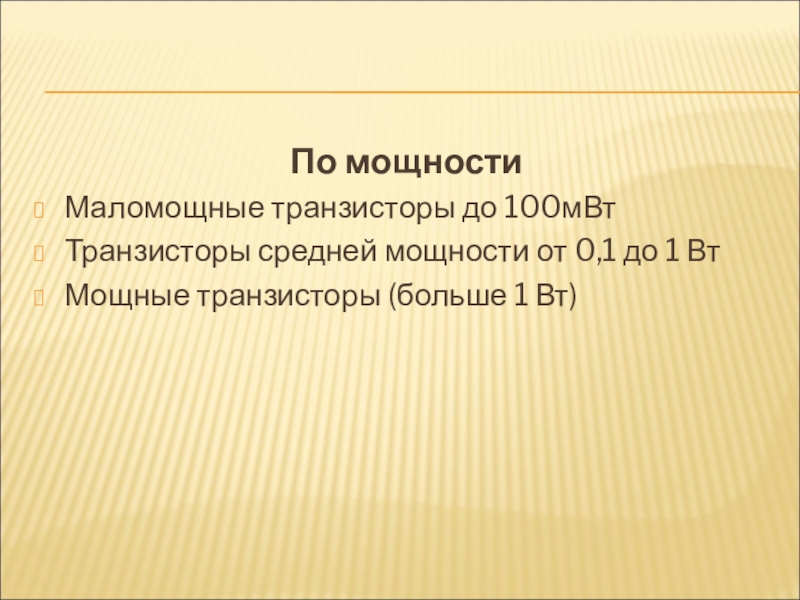

Слайд 4По мощности
Маломощные транзисторы до 100мВт
Транзисторы средней мощности от 0,1 до

1 Вт
Мощные транзисторы (больше 1 Вт)

По мощностиМаломощные транзисторы до 100мВтТранзисторы средней мощности от 0,1 до 1 ВтМощные транзисторы (больше 1 Вт)

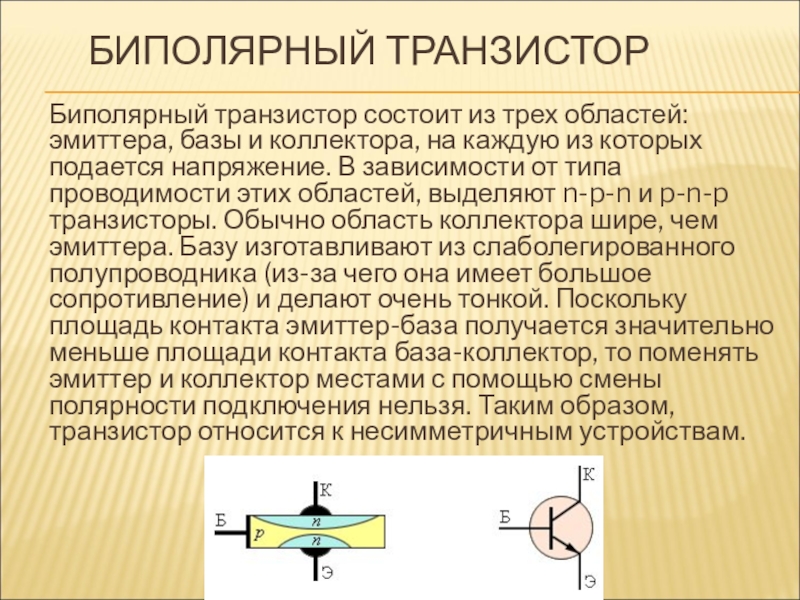

Слайд 5Биполярный транзистор
Биполярный транзистор состоит из трех областей: эмиттера, базы и

коллектора, на каждую из которых подается напряжение. В зависимости от

типа проводимости этих областей, выделяют n-p-n и p-n-p транзисторы. Обычно область коллектора шире, чем эмиттера. Базу изготавливают из слаболегированного полупроводника (из-за чего она имеет большое сопротивление) и делают очень тонкой. Поскольку площадь контакта эмиттер-база получается значительно меньше площади контакта база-коллектор, то поменять эмиттер и коллектор местами с помощью смены полярности подключения нельзя. Таким образом, транзистор относится к несимметричным устройствам.
Биполярный транзисторБиполярный транзистор состоит из трех областей: эмиттера, базы и коллектора, на каждую из которых подается напряжение.

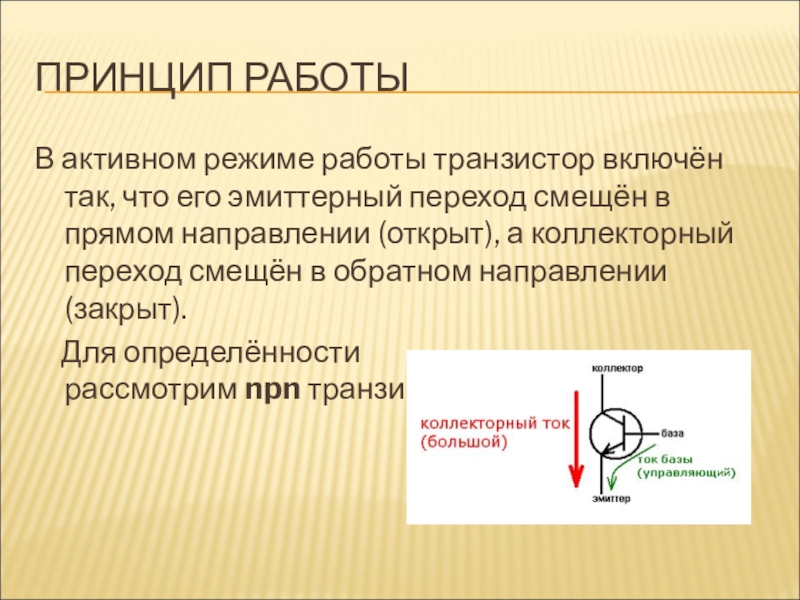

Слайд 6Принцип работы
В активном режиме работы транзистор включён так, что его

эмиттерный переход смещён в прямом направлении (открыт), а коллекторный переход

смещён в обратном направлении (закрыт).
 Для определённости рассмотрим npn транзистор.
Принцип работыВ активном режиме работы транзистор включён так, что его эмиттерный переход смещён в прямом направлении (открыт),

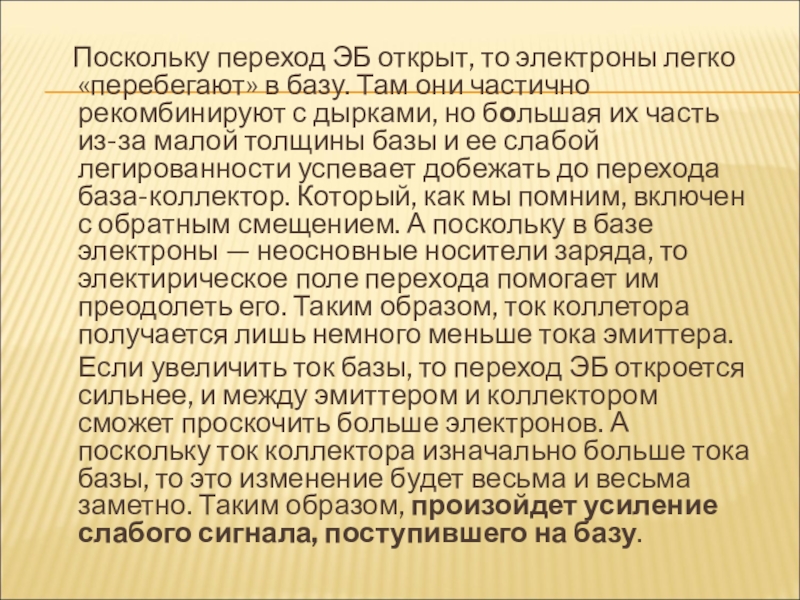

Слайд 7 Поскольку переход ЭБ открыт, то электроны легко «перебегают»

в базу. Там они частично рекомбинируют с дырками, но большая

их часть из-за малой толщины базы и ее слабой легированности успевает добежать до перехода база-коллектор. Который, как мы помним, включен с обратным смещением. А поскольку в базе электроны — неосновные носители заряда, то электирическое поле перехода помогает им преодолеть его. Таким образом, ток коллетора получается лишь немного меньше тока эмиттера.
  Если увеличить ток базы, то переход ЭБ откроется сильнее, и между эмиттером и коллектором сможет проскочить больше электронов. А поскольку ток коллектора изначально больше тока базы, то это изменение будет весьма и весьма заметно. Таким образом, произойдет усиление слабого сигнала, поступившего на базу.
Поскольку переход ЭБ открыт, то электроны легко «перебегают» в базу. Там они частично рекомбинируют с

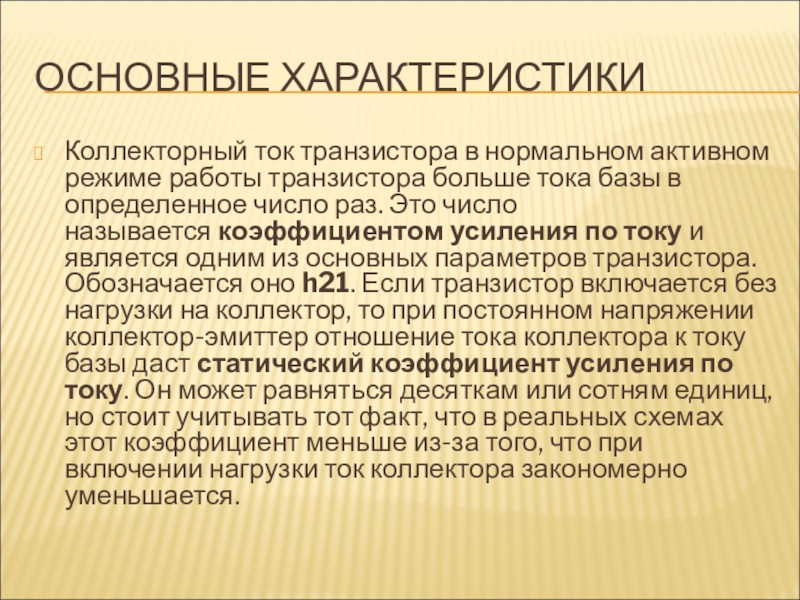

Слайд 8Основные характеристики
Коллекторный ток транзистора в нормальном активном режиме работы транзистора

больше тока базы в определенное число раз. Это число называется коэффициентом

усиления по току и является одним из основных параметров транзистора. Обозначается оно h21. Если транзистор включается без нагрузки на коллектор, то при постоянном напряжении коллектор-эмиттер отношение тока коллектора к току базы даст статический коэффициент усиления по току. Он может равняться десяткам или сотням единиц, но стоит учитывать тот факт, что в реальных схемах этот коэффициент меньше из-за того, что при включении нагрузки ток коллектора закономерно уменьшается.
Основные характеристикиКоллекторный ток транзистора в нормальном активном режиме работы транзистора больше тока базы в определенное число раз.

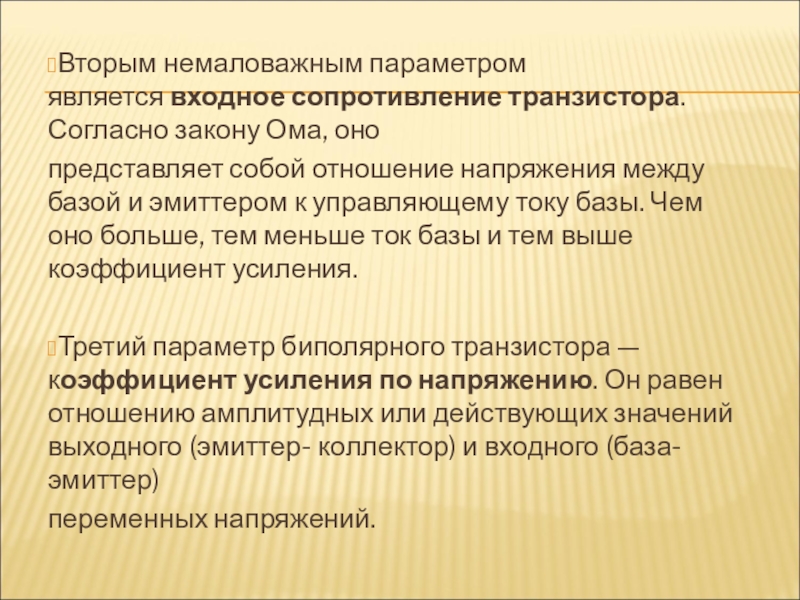

Слайд 9Вторым немаловажным параметром является входное сопротивление транзистора. Согласно закону Ома, оно


представляет собой отношение напряжения между базой и эмиттером к управляющему

току базы. Чем оно больше, тем меньше ток базы и тем выше коэффициент усиления.

Третий параметр биполярного транзистора — коэффициент усиления по напряжению. Он равен отношению амплитудных или действующих значений выходного (эмиттер- коллектор) и входного (база-эмиттер)
переменных напряжений.
Вторым немаловажным параметром является входное сопротивление транзистора. Согласно закону Ома, оно представляет собой отношение напряжения между базой и

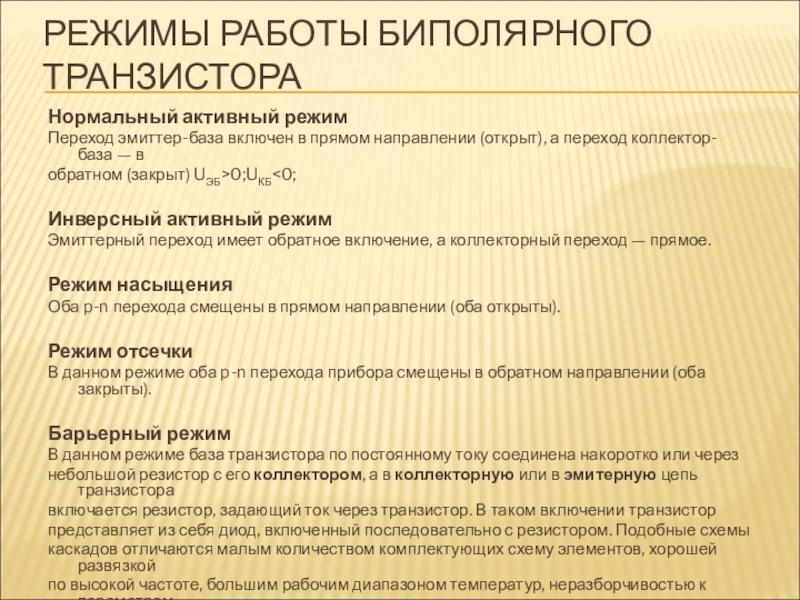

Слайд 10Режимы работы биполярного транзистора
Нормальный активный режим
Переход эмиттер-база включен в прямом

направлении (открыт), а переход коллектор-база — в
обратном (закрыт) UЭБ>0;UКБ

режим
Эмиттерный переход имеет обратное включение, а коллекторный переход — прямое.

Режим насыщения
Оба p-n перехода смещены в прямом направлении (оба открыты).

Режим отсечки
В данном режиме оба p-n перехода прибора смещены в обратном направлении (оба закрыты).

Барьерный режим
В данном режиме база транзистора по постоянному току соединена накоротко или через
небольшой резистор с его коллектором, а в коллекторную или в эмитерную цепь транзистора
включается резистор, задающий ток через транзистор. В таком включении транзистор
представляет из себя диод, включенный последовательно с резистором. Подобные схемы
каскадов отличаются малым количеством комплектующих схему элементов, хорошей развязкой
по высокой частоте, большим рабочим диапазоном температур, неразборчивостью к параметрам
транзисторов.

Режимы работы биполярного транзистора Нормальный активный режимПереход эмиттер-база включен в прямом направлении (открыт), а переход коллектор-база — в

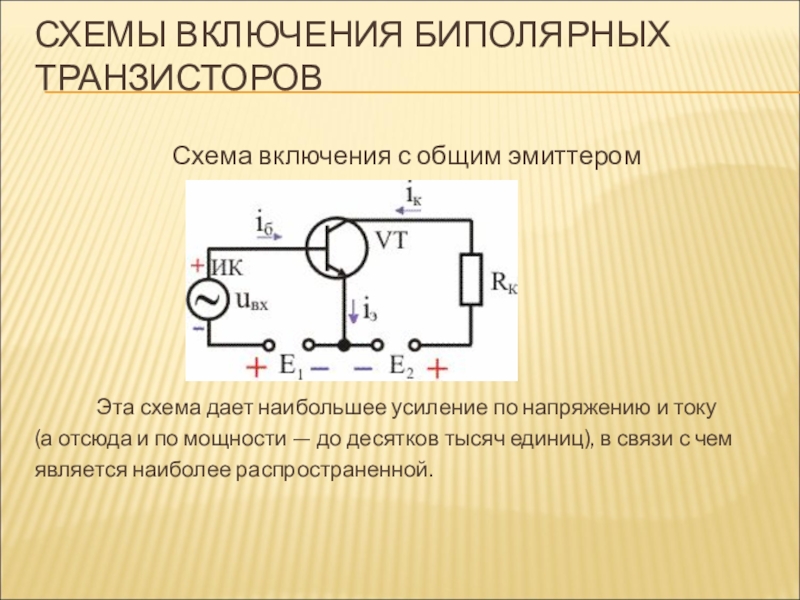

Слайд 11Схемы включения биполярных транзисторов
Схема включения с общим эмиттером






Эта схема дает

наибольшее усиление по напряжению и току
(а отсюда и по

мощности — до десятков тысяч единиц), в связи с чем
является наиболее распространенной.

Схемы включения биполярных транзисторов Схема включения с общим эмиттеромЭта схема дает наибольшее усиление по напряжению и току

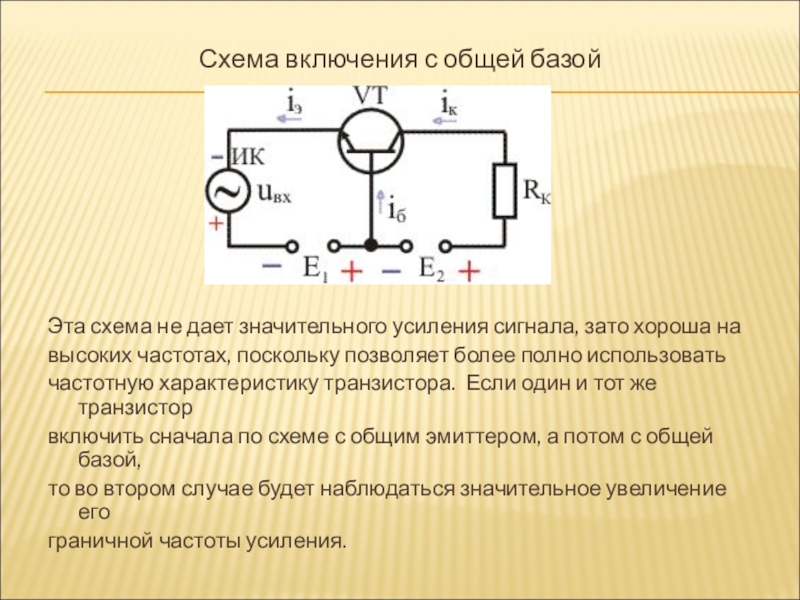

Слайд 12Схема включения с общей базой







Эта схема не дает значительного усиления

сигнала, зато хороша на
высоких частотах, поскольку позволяет более полно

использовать
частотную характеристику транзистора. Если один и тот же транзистор
включить сначала по схеме с общим эмиттером, а потом с общей базой,
то во втором случае будет наблюдаться значительное увеличение его
граничной частоты усиления.

Схема включения с общей базойЭта схема не дает значительного усиления сигнала, зато хороша на высоких частотах, поскольку

Слайд 13Схема включения с общим коллектором









Особенность этой схемы в том, что

входное напряжение полностью
передается обратно на вход, т. е. очень

сильна отрицательная обратная
связь.
Коэффициент усиления по току почти такой же, как и в схеме с общим
эмиттером. А вот коэффициент усиления по напряжению маленький
(основной недостаток этой схемы). Он приближается к единице, но
всегда меньше ее. Таким образом, коэффициент усиления по мощности
получается равным всего нескольким десяткам единиц.
Схема включения с общим коллекторомОсобенность этой схемы в том, что входное напряжение полностью передается обратно на вход,

Слайд 14Устройство полевого транзистора
Полевой транзистор - это полупроводниковый прибор, усилительные свойства

которого обусловлены потоком основных носителей, протекающим через проводящий канал и

управляемый электрическим полем. В отличие от биполярных работа полевых транзисторов основана на использовании основных носителей заряда в полупроводнике. В связи с этим их называют униполярными. Униполярными называют такие транзисторы, работа которых основана на использовании основных носителей: только дырок или только электронов.
Устройство полевого транзистора Полевой транзистор - это полупроводниковый прибор, усилительные свойства которого обусловлены потоком основных носителей, протекающим

Слайд 15Схема включения ПТ в цепь
К истоку подсоединяют плюс, к стоку

- минус источника напряжения, к затвору - минус источника.
Сопротивление

между стоком и истоком очень велико, так как стоковый р-n-переход оказывается под обратным смещением. Подача на затвор отрицательного смещения сначала приводит к образованию под затвором обедненной области, а при некотором напряжении называемом пороговым, - к образованию инверсионной области, соединяющей p-области истока и стока проводящим каналом. При напряжениях на затворе выше канал становится шире, а сопротивление сток-исток - меньше. Рассматриваемая структура является, таким образом, управляемым резистором.
Схема включения ПТ в цепьК истоку подсоединяют плюс, к стоку - минус источника напряжения, к затвору -

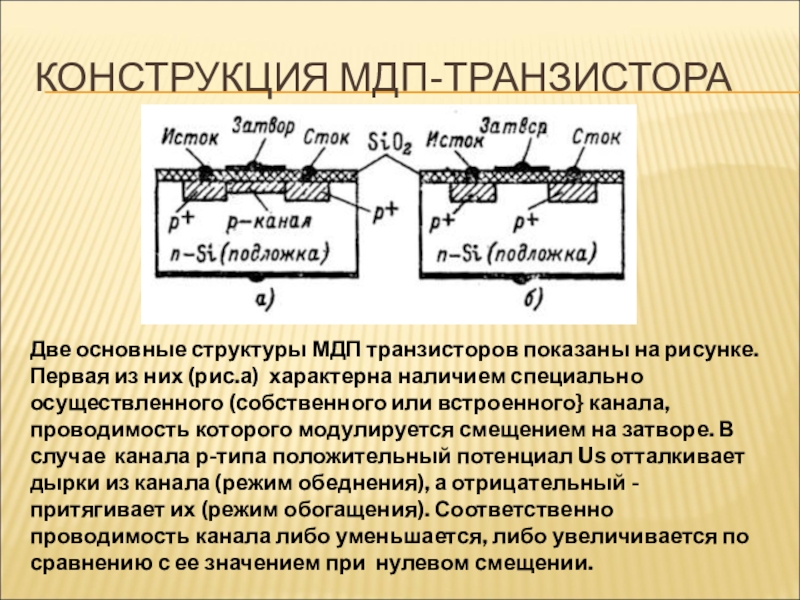

Слайд 16Конструкция МДП-транзистора
Две основные структуры МДП транзисторов показаны на рисунке. Первая

из них (рис.а) характерна наличием специально осуществленного (собственного или встроенного}

канала, проводимость которого модулируется смещением на затворе. В случае канала р-типа положительный потенциал Us отталкивает дырки из канала (режим обеднения), а отрицательный - притягивает их (режим обогащения). Соответственно проводимость канала либо уменьшается, либо увеличивается по сравнению с ее значением при нулевом смещении.
Конструкция МДП-транзистораДве основные структуры МДП транзисторов показаны на рисунке. Первая из них (рис.а) характерна наличием специально осуществленного

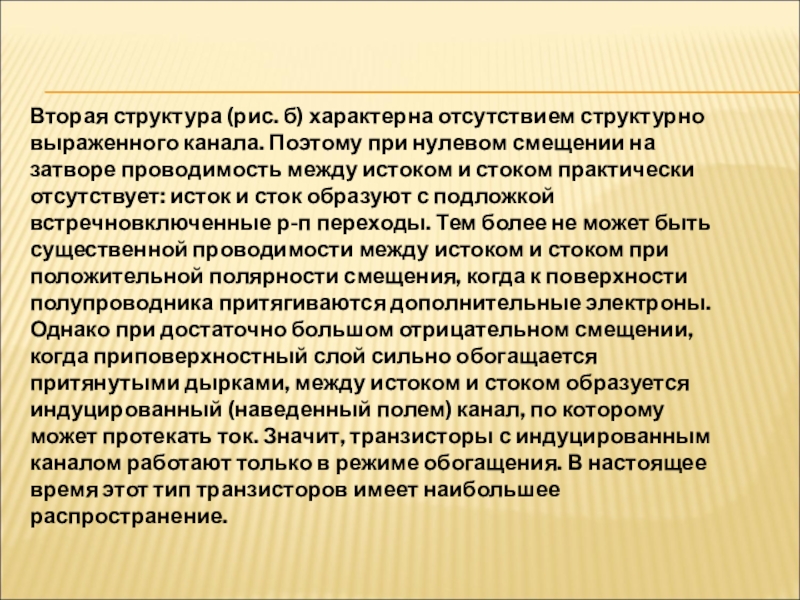

Слайд 17Вторая структура (рис. б) характерна отсутствием структурно выраженного канала. Поэтому

при нулевом смещении на затворе проводимость между истоком и стоком

практически отсутствует: исток и сток образуют с подложкой встречновключенные р-п переходы. Тем более не может быть существенной проводимости между истоком и стоком при положительной полярности смещения, когда к поверхности полупроводника притягиваются дополнительные электроны. Однако при достаточно большом отрицательном смещении, когда приповерхностный слой сильно обогащается притянутыми дырками, между истоком и стоком образуется индуцированный (наведенный полем) канал, по которому может протекать ток. Значит, транзисторы с индуцированным каналом работают только в режиме обогащения. В настоящее время этот тип транзисторов имеет наибольшее распространение.
Вторая структура (рис. б) характерна отсутствием структурно выраженного канала. Поэтому при нулевом смещении на затворе проводимость между

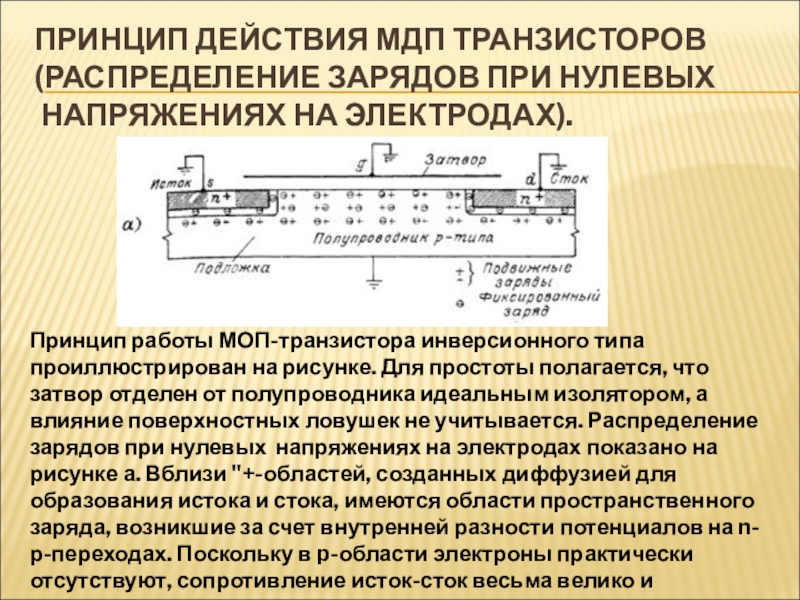

Слайд 18Принцип действия МДП транзисторов (распределение зарядов при нулевых напряжениях на

электродах).
Принцип работы МОП-транзистора инверсионного типа проиллюстрирован на рисунке. Для простоты

полагается, что затвор отделен от полупроводника идеальным изолятором, а влияние поверхностных ловушек не учитывается. Распределение зарядов при нулевых напряжениях на электродах показано на рисунке а. Вблизи "+-областей, созданных диффузией для образования истока и стока, имеются области пространственного заряда, возникшие за счет внутренней разности потенциалов на n-р-переходах. Поскольку в p-области электроны практически отсутствуют, сопротивление исток-сток весьма велико и соответствует сопротивлению двух встречно включенных диодов npи нулевом смещении.
Принцип действия МДП транзисторов (распределение зарядов при нулевых  напряжениях на электродах).Принцип работы МОП-транзистора инверсионного типа проиллюстрирован

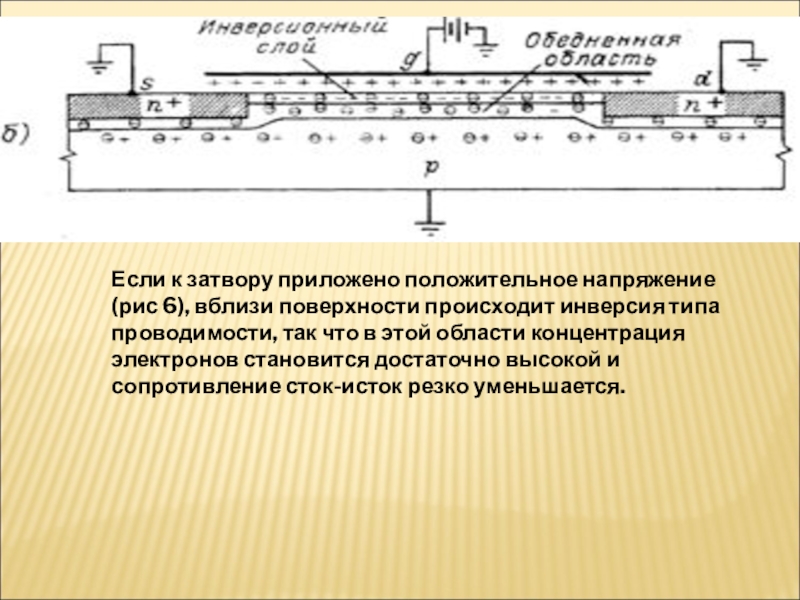

Слайд 19Если к затвору приложено положительное напряжение (рис 6), вблизи поверхности

происходит инверсия типа проводимости, так что в этой области концентрация

электронов становится достаточно высокой и сопротивление сток-исток резко уменьшается.
Если к затвору приложено положительное напряжение (рис 6), вблизи поверхности происходит инверсия типа проводимости, так что в

Слайд 20При подаче положительного напряжения на сток (рис. в) электроны начинают

двигаться от истока к стоку по инверсионному слою. За счет

падения напряжения вдоль канала нормальная составляющая поля затвора и соответственно концентрация электронов уменьшаются в направлении от истока к стоку. Толщина же обедненной области под инверсионным слоем в этом направлении увеличивается вследствие возрастания разности потенциалов между подложкой и каналом.
При подаче положительного напряжения на сток (рис. в) электроны начинают двигаться от истока к стоку по инверсионному

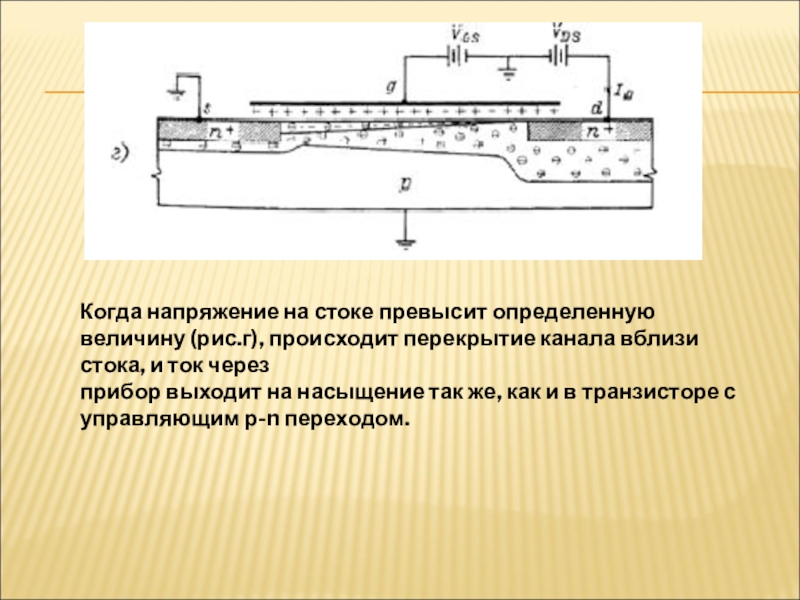

Слайд 21Когда напряжение на стоке превысит определенную величину (рис.г), происходит перекрытие

канала вблизи стока, и ток через
прибор выходит на насыщение

так же, как и в транзисторе с управляющим р-n переходом.
Когда напряжение на стоке превысит определенную величину (рис.г), происходит перекрытие канала вблизи стока, и ток через прибор

Слайд 22Условно-графические обозначения
Со встроенным каналом n-типа
Со встроенным каналом n-типа
 С изолированным

затвором обогащенного типа с p- каналом (индуцированным)
  С изолированным затвором обогащенного типа

с n- каналом (индуцированным)

 С изолированным затвором обедненного типа с p- каналом (встроенным)

С изолированным затвором обедненного типа с n-каналом (встроенным)

Условно-графические обозначения Со встроенным каналом n-типаСо встроенным каналом n-типа С изолированным затвором обогащенного типа с p- каналом (индуцированным)  С изолированным

Слайд 23Схемы включения полевого транзистора
Полевой транзистор в качестве элемента схемы

представляет собой активный несимметричный четырехполюсник, у которого один из зажимов

является общим для цепей входа и выхода. В зависимости от того, какой из электродов полевого транзистора подключен к общему выводу, различают схемы: с общим истоком и входом на затвор; с общим стоком и входом на затвор; с общим затвором и входом на исток. Схемы включения полевого транзистора показаны на рис. 6.     По аналогии с ламповой электроникой, где за типовую принята схема с общим катодом, для полевых транзисторов типовой является схема с общим истоком.
Схемы включения полевого транзистора Полевой транзистор в качестве элемента схемы представляет собой активный несимметричный четырехполюсник, у которого

Слайд 24Усилители постоянного тока
Усилителями постоянного тока (УПТ) называются устройства, предназначенные для

усиления медленно изменяющихся сигналов вплоть до нулевой частоты.

УПТ
Однотактные
прямого

усиления

Усилители с
преобразованием

Дифференциальные
усилители

Усилители постоянного токаУсилителями постоянного тока (УПТ) называются устройства, предназначенные для усиления медленно изменяющихся сигналов вплоть до нулевой

Слайд 25Однотактные усилители прямого усиления
потенциал эмиттера устанавливается за счет
балластного сопротивления

Ro
применения опорного диода D

Однотактные усилители прямого усиленияпотенциал эмиттера устанавливается за счет балластного сопротивления Ro применения опорного диода D

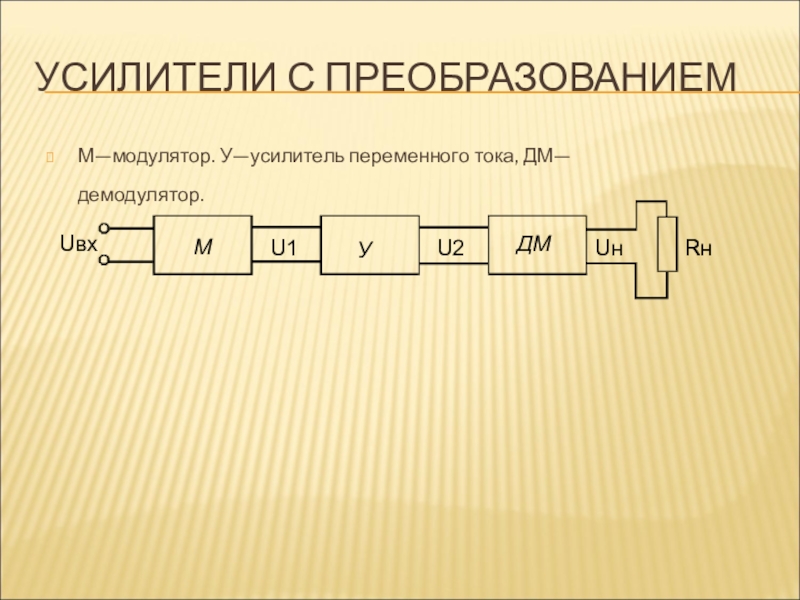

Слайд 26Усилители с преобразованием
М—модулятор. У—усилитель переменного тока, ДМ—демодулятор.



ДМ
У
М
U2
U1
Uвх

Усилители с преобразованиемМ—модулятор. У—усилитель переменного тока, ДМ—демодулятор. RнRнUнДМУМU2U1Uвх
