Управление памятью в ОС

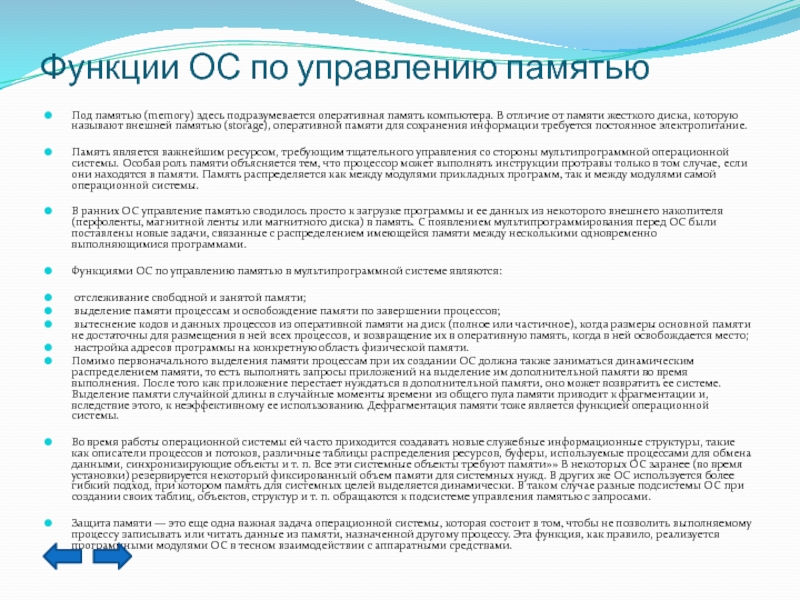

память компьютера. В отличие от памяти жесткого диска, которую называют

внешней памятью (storage), оперативной памяти для сохранения информации требуется постоянное электропитание.

Память является важнейшим ресурсом, требующим тщательного управления со стороны мультипрограммной операционной системы. Особая роль памяти объясняется тем, что процессор может выполнять инструкции протравы только в том случае, если они находятся в памяти. Память распределяется как между модулями прикладных программ, так и между модулями самой операционной системы.

В ранних ОС управление памятью сводилось просто к загрузке программы и ее данных из некоторого внешнего накопителя (перфоленты, магнитной ленты или магнитного диска) в память. С появлением мультипрограммирования перед ОС были поставлены новые задачи, связанные с распределением имеющейся памяти между несколькими одновременно выполняющимися программами.

Функциями ОС по управлению памятью в мультипрограммной системе являются:

отслеживание свободной и занятой памяти;
выделение памяти процессам и освобождение памяти по завершении процессов;
вытеснение кодов и данных процессов из оперативной памяти на диск (полное или частичное), когда размеры основной памяти не достаточны для размещения в ней всех процессов, и возвращение их в оперативную память, когда в ней освобождается место;
настройка адресов программы на конкретную область физической памяти.
Помимо первоначального выделения памяти процессам при их создании ОС должна также заниматься динамическим распределением памяти, то есть выполнять запросы приложений на выделение им дополнительной памяти во время выполнения. После того как приложение перестает нуждаться в дополнительной памяти, оно может возвратить ее системе. Выделение памяти случайной длины в случайные моменты времени из общего пула памяти приводит к фрагментации и, вследствие этого, к неэффективному ее использованию. Дефрагментация памяти тоже является функцией операционной системы.

Во время работы операционной системы ей часто приходится создавать новые служебные информационные структуры, такие как описатели процессов и потоков, различные таблицы распределения ресурсов, буферы, используемые процессами для обмена данными, синхронизирующие объекты и т. п. Все эти системные объекты требуют памяти»» В некоторых ОС заранее (во время установки) резервируется некоторый фиксированный объем памяти для системных нужд. В других же ОС используется более гибкий подход, при котором память для системных целей выделяется динамически. В таком случае разные подсистемы ОС при создании своих таблиц, объектов, структур и т. п. обращаются к подсистеме управления памятью с запросами.

Защита памяти — это еще одна важная задача операционной системы, которая состоит в том, чтобы не позволить выполняемому процессу записывать или читать данные из памяти, назначенной другому процессу. Эта функция, как правило, реализуется программными модулями ОС в тесном взаимодействии с аппаратными средствами.

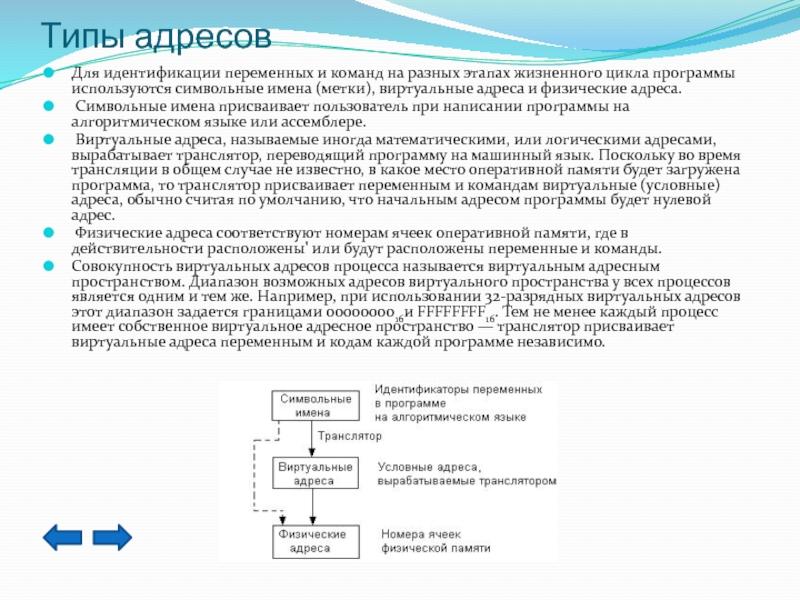

цикла программы используются символьные имена (метки), виртуальные адреса и физические

адреса.
 Символьные имена присваивает пользователь при написании программы на алгоритмическом языке или ассемблере.
 Виртуальные адреса, называемые иногда математическими, или логическими адресами, вырабатывает транслятор, переводящий программу на машинный язык. Поскольку во время трансляции в общем случае не известно, в какое место оперативной памяти будет загружена программа, то транслятор присваивает переменным и командам виртуальные (условные) адреса, обычно считая по умолчанию, что начальным адресом программы будет нулевой адрес.
 Физические адреса соответствуют номерам ячеек оперативной памяти, где в действительности расположены' или будут расположены переменные и команды.
Совокупность виртуальных адресов процесса называется виртуальным адресным пространством. Диапазон возможных адресов виртуального пространства у всех процессов является одним и тем же. Например, при использовании 32-разрядных виртуальных адресов этот диапазон задается границами 0000000016и FFFFFFFF16. Тем не менее каждый процесс имеет собственное виртуальное адресное пространство — транслятор присваивает виртуальные адреса переменным и кодам каждой программе независимо.

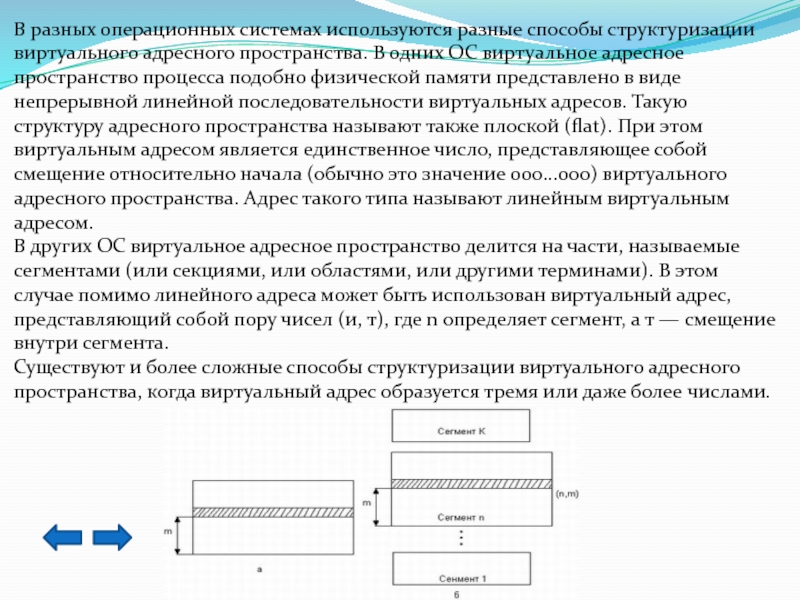

пространства. В одних ОС виртуальное адресное пространство процесса подобно физической

памяти представлено в виде непрерывной линейной последовательности виртуальных адресов. Такую структуру адресного пространства называют также плоской (flat). При этом виртуальным адресом является единственное число, представляющее собой смещение относительно начала (обычно это значение 000...000) виртуального адресного пространства. Адрес такого типа называют линейным виртуальным адресом.
В других ОС виртуальное адресное пространство делится на части, называемые сегментами (или секциями, или областями, или другими терминами). В этом случае помимо линейного адреса может быть использован виртуальный адрес, представляющий собой пору чисел (и, т), где n определяет сегмент, а т — смещение внутри сегмента.
Существуют и более сложные способы структуризации виртуального адресного пространства, когда виртуальный адрес образуется тремя или даже более числами.

том, что память разбивается на несколько областей фиксированной величины, называемых

разделами. Такое разбиение может быть выполнено вручную оператором во время старта системы или во время ее установки. После этого границы разделов не изменяются. Очередной новый процесс, поступивший на выполнение, помещается либо в общую очередь, либо в очередь к некоторому разделу.

перечислены ниже.

Ведение таблиц свободных и занятых областей, в которых

указываются начальные адреса и размеры участков памяти.
При создании нового процесса — анализ требований к памяти, просмотр таблицы свободных областей и выбор раздела, размер которого достаточен для размещения кодов и данных нового процесса. Выбор раздела может осуществляться по разным правилам, например: «первый попавшийся раздел достаточного размера», «раздел, имеющий наименьший достаточный размер» или «раздел, имеющий наибольший достаточный размер».
Загрузка программы в выделенный ей раздел и корректировка таблиц свободных и занятых областей. Данный способ предполагает, что программный код не перемещается во время выполнения, а значит, настройка адресов может быть проведена единовременно во время загрузки.
После завершения процесса корректировка таблиц свободных и занятых областей.

занятых участков в сторону старших или младших адресов, так, чтобы

вея свободная память образовала единую свободную область. В дополнение к функциям, которые выполняет ОС при распределении памяти динамическими разделами* в данном случае она должна еще время от времени копировать содержимое разделов из одного места памяти в другое, корректируя таблицы свободных и занятых областей. Эта процедура называется сжатием. Сжатие может выполняться либо при каждом завершении процесса, либо только тогда, когда для вновь создаваемого процесса нет свободного раздела достаточного размера. В первом случае требуется меньше вычислительной работы при корректировке таблиц свободных и занятых областей, а во втором — реже выполняется процедура сжатия.

и, следовательно, более простой в реализации способ совместного использования оперативной

памяти и диска. Однако подкачке свойственна избыточность: когда ОС решает активизировать процесс, для его выполнения, как правило, не требуется загружать в оперативную память все его сегменты полностью — достаточно загрузить небольшую часть кодового сегмента с подлежащей выполнению инструкцией и частью сегментов Данных, с которыми работает эта инструкция, а также отвести место под сегмент стека. Аналогично при освобождении памяти для загрузки нового процесса очень часто вовсе не требуется выгружать другой процесс на диск целиком, достаточно вытеснить на диск только часть его образа. Перемещение избыточной информации замедляет работу системы, а также приводит к неэффективному использованию памяти. Кроме того, системы, поддерживающие свопинг, имеют еще один очень существенный недостаток: они не способны загрузить для выполнения процесс, виртуальное адресное пространство которого превышает имеющуюся в наличии свободную память.

В некоторых современных ОС, например версиях UNIX, основанных на коде SVR4, механизм свопинга используется как дополнительный к виртуальной памяти, включающийся только при серьезных перегрузках системы.

нахождение в оперативной памяти. Только в этом случае процессор может

извлекать команды из памяти и интерпретировать их, выполняя заданные действия. Объем оперативной памяти, который имеется в компьютере, существенно сказывается на характере протекания вычислительного процесса. Он ограничивает число одновременно выполняющихся программ и размеры их виртуальных адресных пространств. В некоторых случаях, когда все задачи мультипрограммной смеси являются вычислительными (то есть выполняют относительно мало операций ввода-вывода, разгружающих центральный процессор), для хорошей загрузки процессора может оказаться достаточным всего 3-5 задач. Однако если вычислительная система загружена выполнением интерактивных задач, то для эффективного использования процессора может потребоваться уже несколько десятков, а то и сотен задач. Эти рассуждения хорошо иллюстрирует рис. 5.11, на котором показан график зависимости коэффициента загрузки процессора от числа одновременно выполняемых процессов и доли времени, проводимого этими процессами в состоянии ожидания ввода-вывода.

фиксированного для данной системы размера, называемые виртуальными страницами (virtual pages).

В общем случае размер виртуального адресного пространства процесса не кратен размеру страницы, поэтому последняя страница каждого процесса дополняется фиктивной областью.
Вся оперативная память машины также делится на части такого же размера, называемые физическими страницами (или блоками, или кадрами). Размер страницы выбирается равным степени двойки: 512, 1024, 4096 байт и т. д. Это позволяет упростить механизм преобразования адресов.

равные части механически, без учета смыслового значения данных. В одной

странице могут оказаться и коды команд, и инициализируемые переменные, и массив исходных данных программы. Такой подход не позволяет обеспечить дифференцированный доступ к разным частям программы, а это свойство могло бы быть очень полезным во многих случаях. Например, можно было бы запретить обращаться с операциями записи в сегмент программы, содержащий коды команд, разрешив эту операцию для сегментов данных.
Кроме того, разбиение виртуального адресного пространства на «осмысленные» части делает принципиально возможным совместное использование фрагментов программ разными процессами. Пусть, например, двум процессам требуется одна и та же подпрограмма, которая к тому же обладает свойством реентерабельности . Тогда коды этой подпрограммы могут быть оформлены в виде отдельного сегмента и включены в виртуальные адресные пространства обоих процессов. При отображении в физическую память сегменты, содержащие коды подпрограммы из обоих виртуальных пространств, проецируются на одну и ту же область физической памяти. Таким образом оба процесса получат доступ к одной и той же копии подпрограммы.

Реентерабельность (reentrantable) — свойство повторной входимости кода, которое позволяет одновременно использовать его несколькими процессами. При выполнении реентерабельного кода процессы не изменяют его, поэтому в память достаточно загрузить только одну копию кода.

управления памятью и направлен на реализацию достоинств обоих подходов.
Так же

как и при сегментной организации памяти, виртуальное адресное пространство процесса разделено на сегменты. Это позволяет определять разные права доступа к разным частям кодов и данных программы.
Перемещение данных между памятью и диском осуществляется не сегментами, а страницами. Для этого каждый виртуальный сегмент и физическая память делятся на страницы равного размера, что позволяет более эффективно использовать память, сократив до минимума фрагментацию.

В большинстве современных реализаций сегментно-страничной организации памяти в отличие от набора виртуальных диапазонов адресов при сегментной организации памяти все виртуальные сегменты образуют одно непрерывное линейное виртуальное адресное пространство.

Во-первых, линейным виртуальным адресом, который равен сдвигу данного байта относительно границы общего линейного виртуального пространства, во-вторых, парой чисел, одно из которых является номером сегмента, а другое — смещением относительно начала сегмента.

так как он позволяет непосредственно определить принадлежность адреса некоторому сегменту

и проверить права доступа процесса к нему.

устройств (ЗУ), отличающихся средним временем доступа к данным, объемом и

стоимостью хранения одного бита. Фундаментом этой пирамиды запоминающих устройств служит внешняя память, как правило, представляемая жестким диском. Она имеет большой объем (десятки и сотни гигабайт), но скорость доступа к данным является невысокой. Время доступа к диску измеряется миллисекундами.

На следующем уровне располагается более быстродействующая (время доступа равно примерно 10-20 наносекундам) и менее объемная (от десятков мегабайт до нескольких гигабайт) оперативная память, реализуемая на относительно медленной динамической памяти DRAM.

Для хранения данных, к которым необходимо обеспечить быстрый доступ, используются компактные быстродействующие запоминающие устройства на основе статической памяти SRAM, объем которых составляет от нескольких десятков до нескольких сотен килобайт, а время доступа к данным обычно не превышает 8 нс.

которые также могут быть использованы для промежуточного хранения данных. Общий

объем регистров составляет несколько десятков байт, а время доступа определяется быстродействием процессора и равно в настоящее время примерно 2-3 нс.
