Слайд 1УЗД
АНОМАЛИЙ РАЗВИТИЯ ПОЧЕК
Кафедра рентгенологии СПб МАПО
Доц. Н.С. Бельчикова

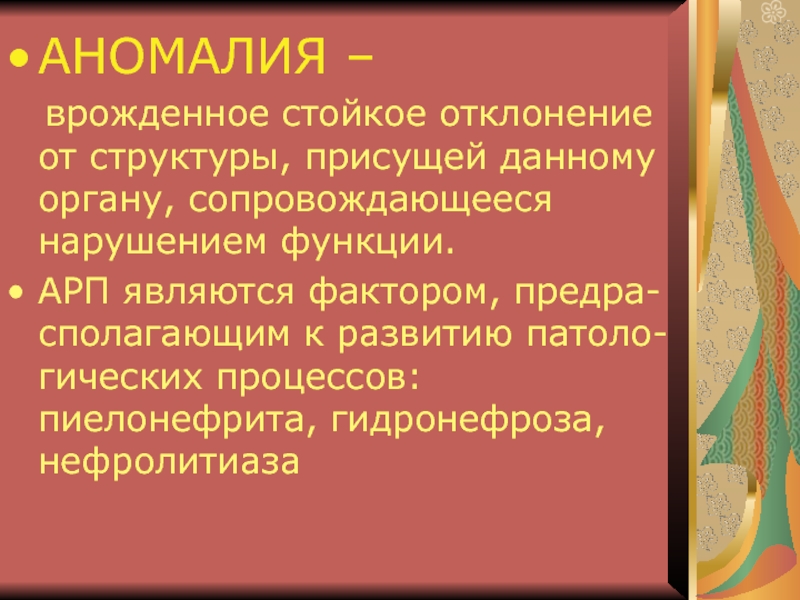

Слайд 2АНОМАЛИЯ –
врожденное стойкое отклонение от структуры, присущей
данному органу, сопровождающееся нарушением функции.
АРП являются фактором, предра-сполагающим к развитию
патоло-гических процессов: пиелонефрита, гидронефроза, нефролитиаза

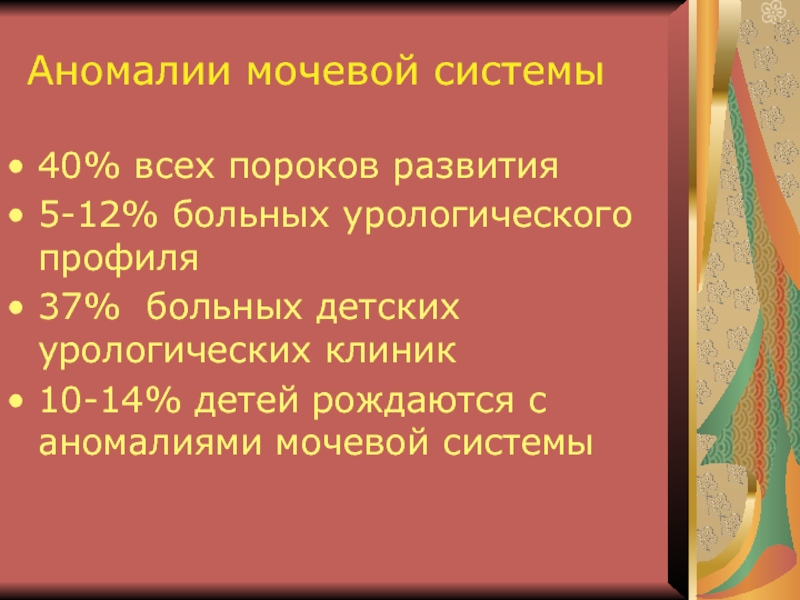

Слайд 3Аномалии мочевой системы
40% всех пороков развития
5-12% больных урологического профиля
37% больных
детских урологических клиник
10-14% детей рождаются с аномалиями мочевой системы

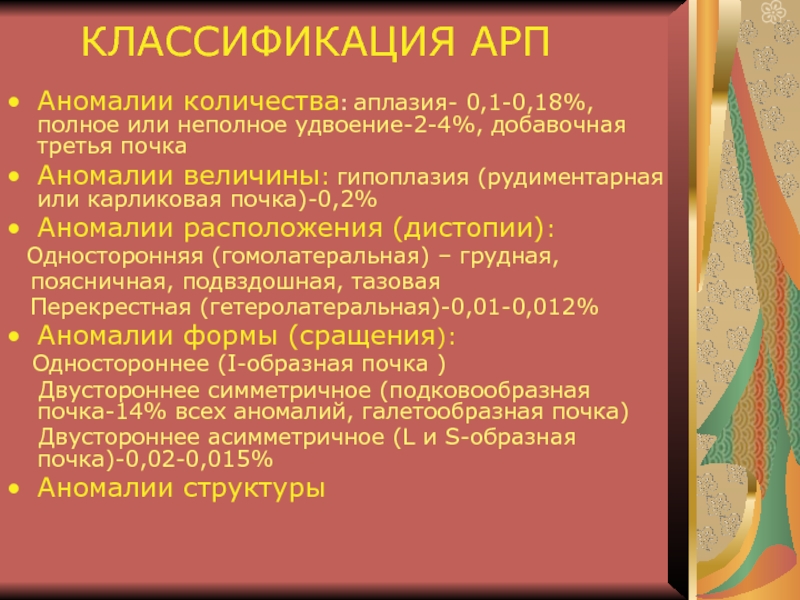

Слайд 4КЛАССИФИКАЦИЯ АРП
Аномалии количества: аплазия- 0,1-0,18%, полное или неполное удвоение-2-4%, добавочная
третья почка
Аномалии величины: гипоплазия (рудиментарная или карликовая почка)-0,2%
Аномалии расположения (дистопии):
Односторонняя (гомолатеральная) – грудная,
поясничная, подвздошная, тазовая
Перекрестная (гетеролатеральная)-0,01-0,012%
Аномалии формы (сращения):
Одностороннее (I-образная почка )
Двустороннее симметричное (подковообразная почка-14% всех аномалий, галетообразная почка)
Двустороннее асимметричное (L и S-образная почка)-0,02-0,015%
Аномалии структуры

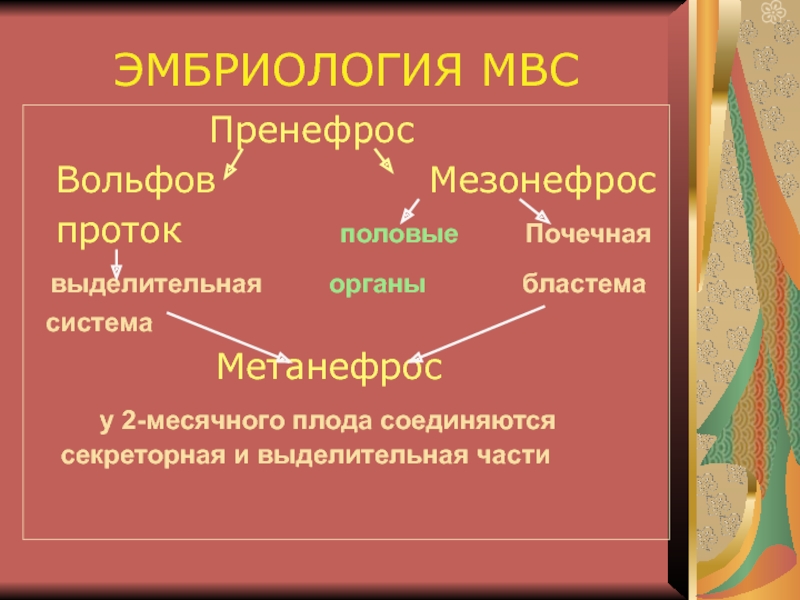

Слайд 5ЭМБРИОЛОГИЯ МВС
Пренефрос
Вольфов
Мезонефрос
проток половые Почечная
выделительная органы бластема
система
Метанефрос
у 2-месячного плода соединяются секреторная и выделительная части

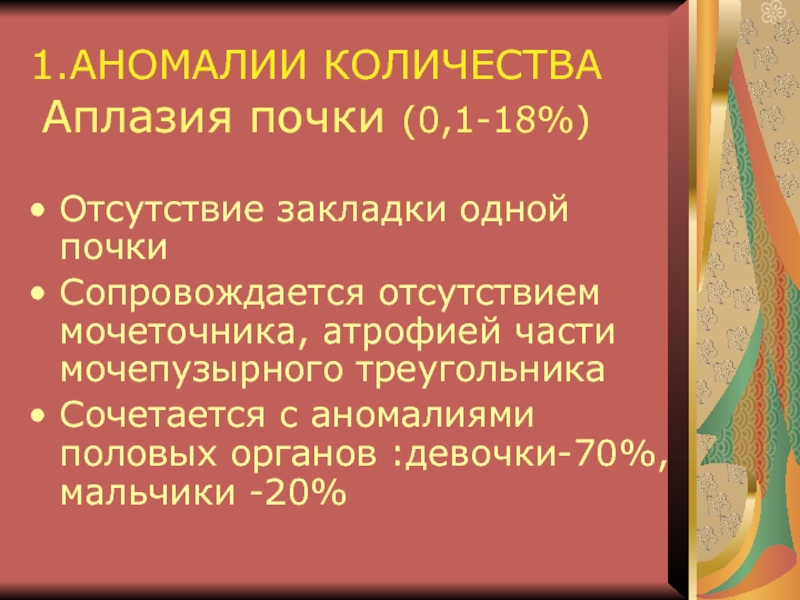

Слайд 61.АНОМАЛИИ КОЛИЧЕСТВА
Аплазия почки (0,1-18%)
Отсутствие закладки одной почки
Сопровождается отсутствием
мочеточника, атрофией части мочепузырного треугольника
Сочетается с аномалиями половых органов
:девочки-70%, мальчики -20%
Слайд 7Варианты аплазии почки
Почка и мочеточник отсутствуют
Аплазия почки с сохранением
части мочеточника
Аплазия почки с локализацией устья контралатерально

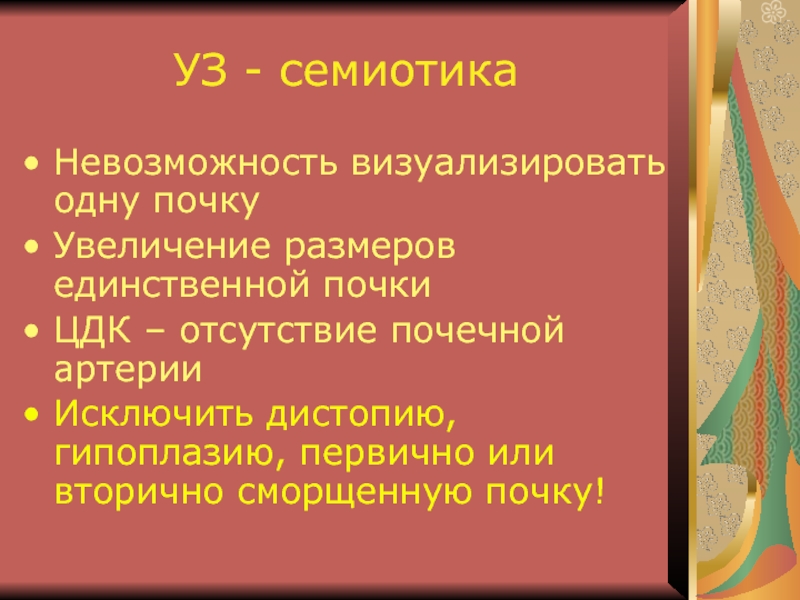

Слайд 8УЗ - семиотика
Невозможность визуализировать одну почку
Увеличение размеров единственной
почки
ЦДК – отсутствие почечной артерии
Исключить дистопию, гипоплазию, первично или вторично
сморщенную почку!

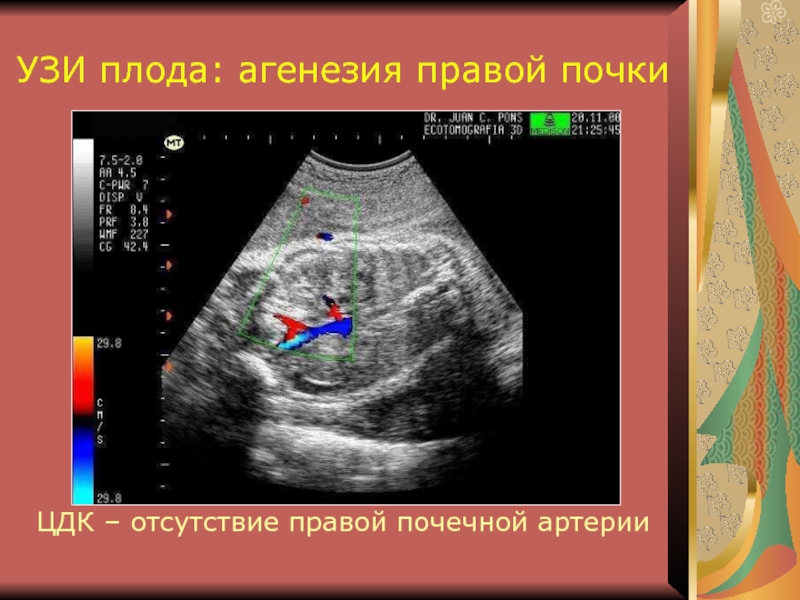

Слайд 9УЗИ плода: агенезия правой почки
ЦДК – отсутствие правой почечной артерии
Слайд 10Аплазия почки – 0,1-0,18%
Правая почка не визуализируется
Единственная почка увеличена, структура
ее нормальная
11 лет
Слайд 11КТ с контрастированием –аплазия правой почки

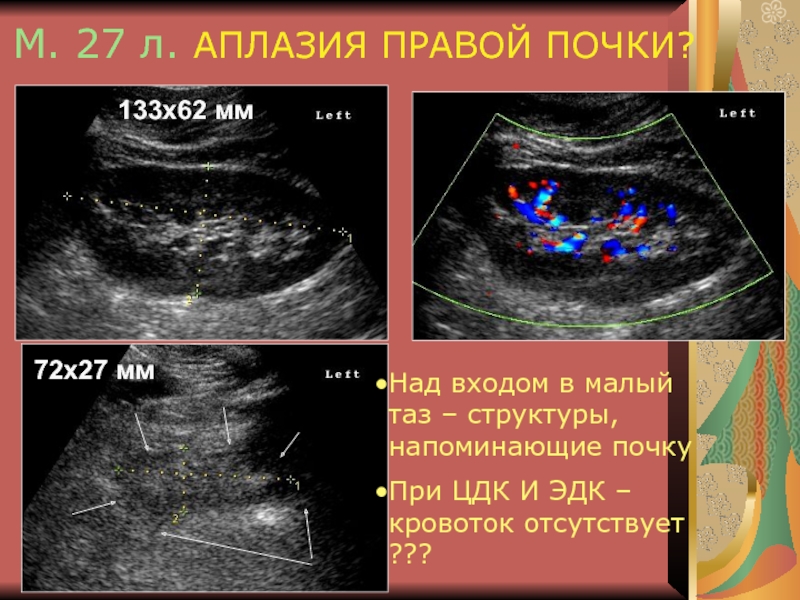

Слайд 13М. 27 л. АПЛАЗИЯ ПРАВОЙ ПОЧКИ?
133х62 мм
72х27 мм
Над входом в
малый таз – структуры, напоминающие почку
При ЦДК И ЭДК –
кровоток отсутствует ???

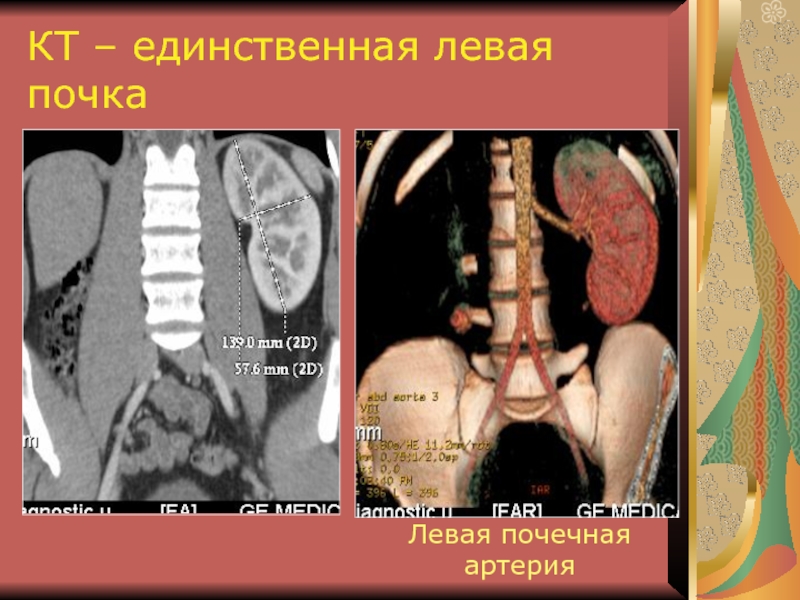

Слайд 14КТ – единственная левая почка
Левая почечная артерия

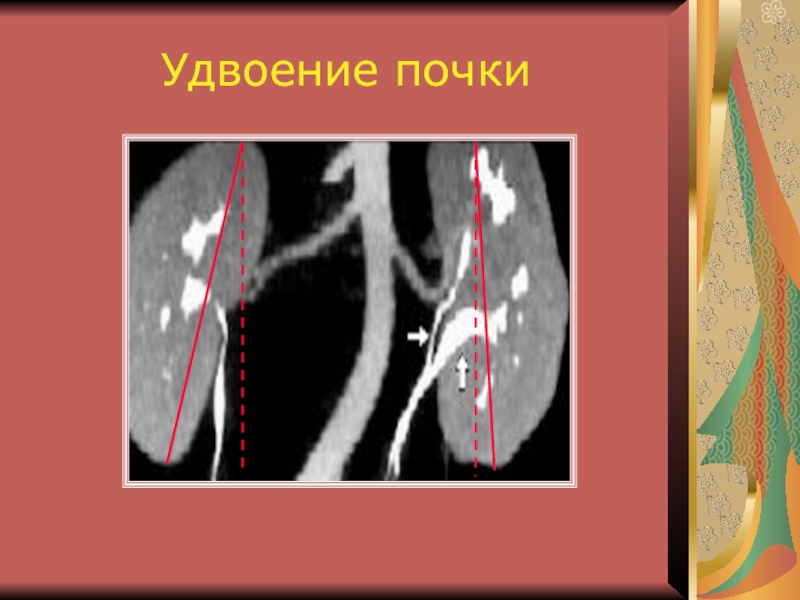

Слайд 15Удвоенная почка (2-4%)
Самая распространенная аномалия
2 изолированные выделительные системы, окруженные
паренхимой, заключенные в одну капсулу: Анатомически - единый орган, функционально
- разные
Обязательно наличие контралатеральной почки!
Слайд 16УЗ признаки удвоенной почки
Паренхиматозная или фиброзная перегородка, разделяющая
почечный синус
Увеличение вертикального размера по сравнению с контрлатеральной почкой
или средними возрастными размерами более, чем на 2 см
Нарушение соотношения между размерами (в норма 1х2х3)
Уменьшение угла между длинной осью и средней линией (менее 20º)
Ограничение подвижности
2 магистральные почечные артерии и вены, 2 мочеточника (2 ворот)
Слайд 17Препарат удвоенной почки
Паренхиматозная или фиброзная перегородка, разделяющая почечный синус
Увеличение вертикального
размера
Нарушение соотношения между размерами
Уменьшение угла между длинной осью почки
и средней линией (менее 20º)
2 ворот с 2-мя мочеточниками

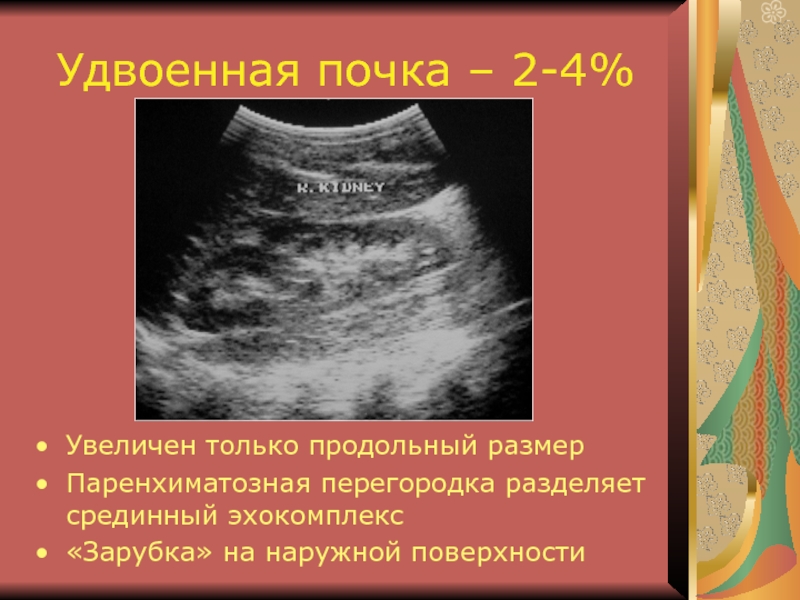

Слайд 18Удвоенная почка – 2-4%
Увеличен только продольный размер
Паренхиматозная перегородка разделяет срединный
эхокомплекс
«Зарубка» на наружной поверхности

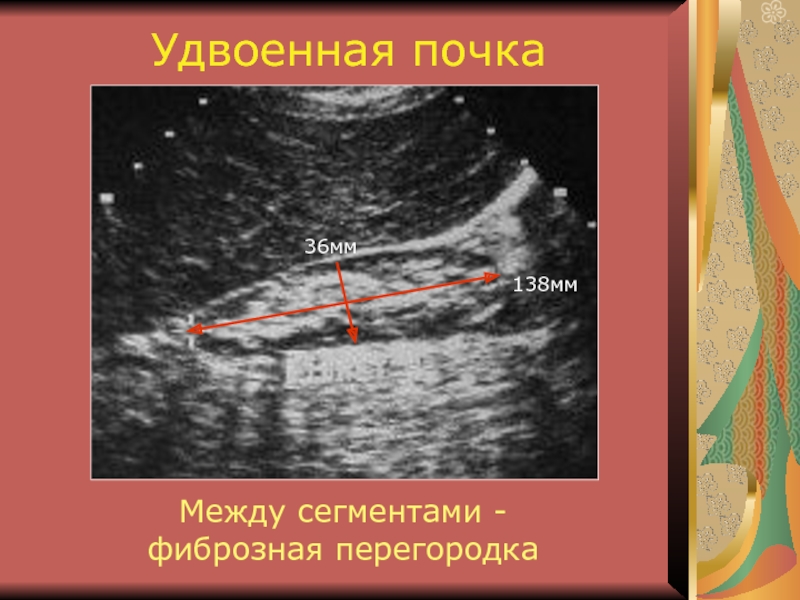

Слайд 19Удвоенная почка
Между сегментами - фиброзная перегородка
138мм
36мм
Слайд 20Удвоенная почка
Преобладание вертикального размера над переднезадним – 4:1
Слайд 21Удвоенная почка
1. 2 ворот
2. 2 почечные артерии
3. Фиброзная перегородка
Слайд 22Полное удвоение (удвоенная почка с удвоенным мочеточником)
Мочеточники удвоены
на всем протяжении, открываются в мочевой пузырь двумя раздельными устьями
Неполное удвоение (удвоенная почка с расщепленным мочеточником)
Мочеточники соединяются до впадения в мочевой пузырь
Слайд 23Закон Вейгерт-Мейера
при полном удвоении
Мочечточник верхнего сегмента впадает в мочевой пузырь
ниже и медиальнее устья мочеточника нижнего сегмента.
Мочеточники дважды перекрещиваются
Верхняя лоханка и верхний сегмент чаще меньше нижнего сегмента
Слайд 30Дифференциальная УЗД.
Бертиниев столб
Неполная паренхиматозная перегородка в почечном синусе
Размеры
почки не увеличены
Соотношение размеров нормальное
Ось почки расположена обычно
Подвижность обычная
Одна магистральная
артерия в области устья
ЭДК – распределение сосудов в перегородке аналогично коре
ЭУ, КТ
Слайд 31Неполная паренхиматозная перегородка (норма)
Размеры почки и соотношение размеров нормальные

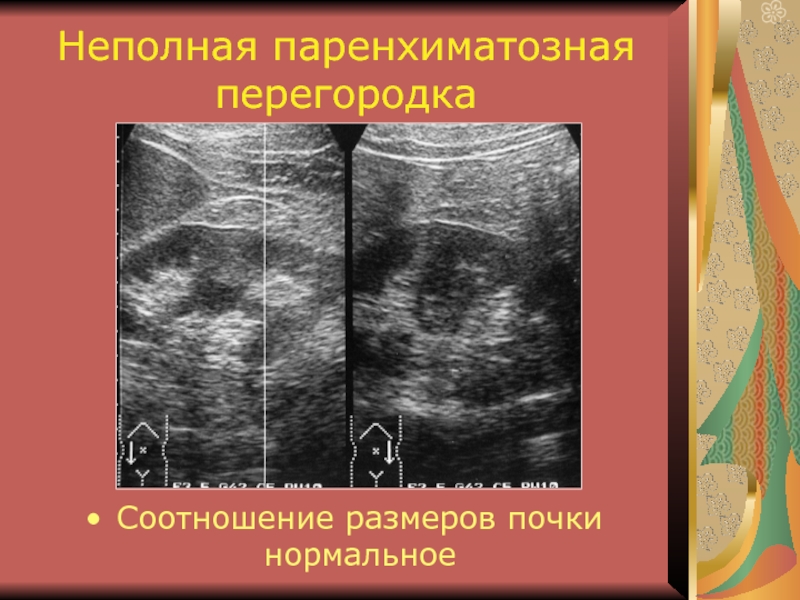

Слайд 32Неполная паренхиматозная перегородка
Соотношение размеров почки нормальное
Слайд 33Осложнение - гидронефроз удвоенной почки
Гидроуретеронефроз нижнего сегмента
Пиелоэктазия верхнего сегмента

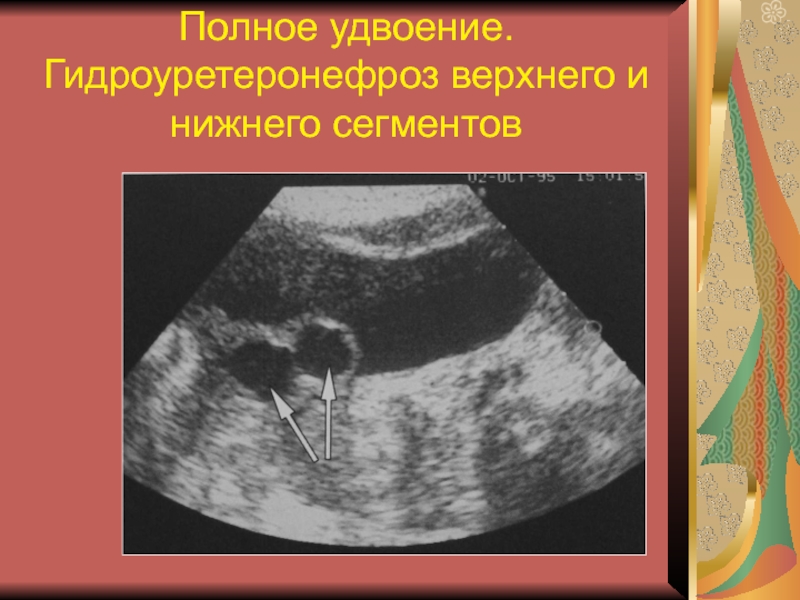

Слайд 34Полное удвоение. Гидроуретеронефроз верхнего и нижнего сегментов

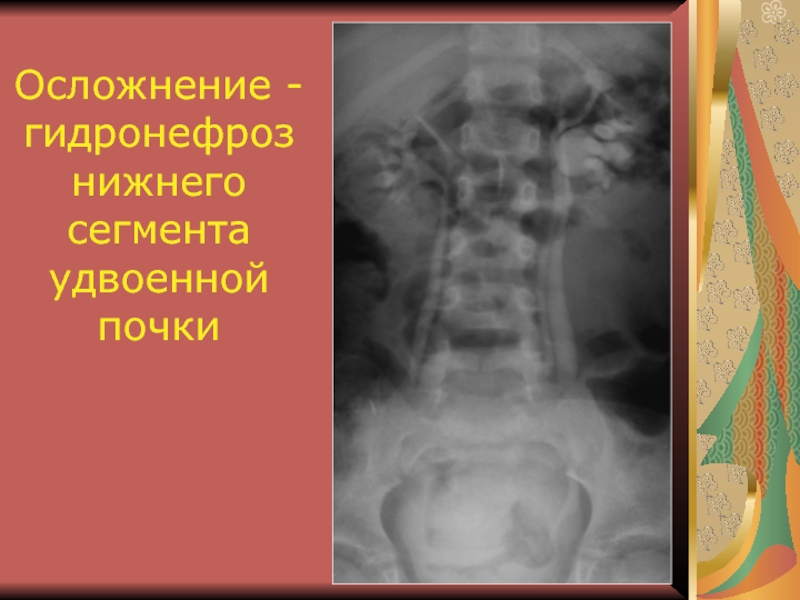

Слайд 35Осложнение - гидронефроз нижнего сегмента удвоенной почки
Слайд 36Добавочная третья почка
Крайне редкая аномалия
Две почки расположены в типичном месте
Третья почка расположена выше или ниже основной почки, имеет собственную
капсулу, самостоятельное кровоснабжение и мочеточник, впадающий в мочевой пузырь
По УЗИ дифференцировать с удвоением сложно

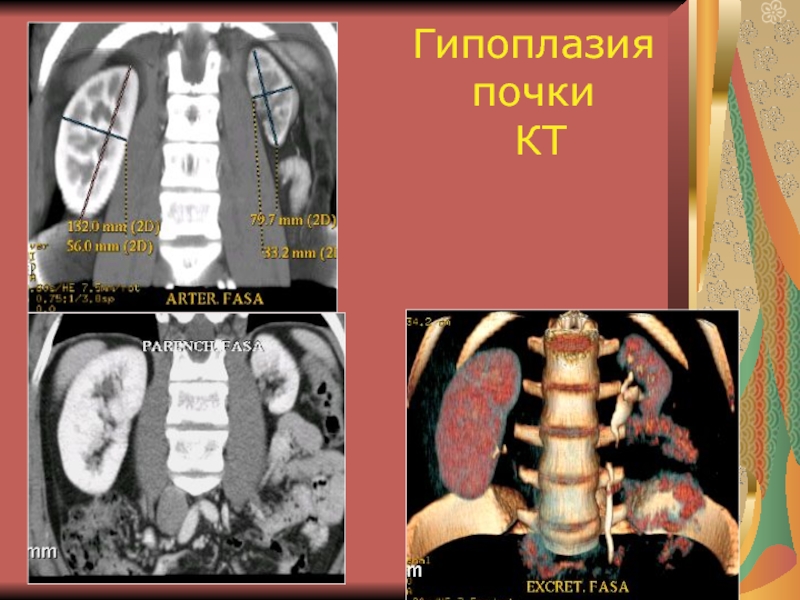

Слайд 37Аномалии величины
Гипоплазия почки (0,2%)
Нормально сформированный орган маленьких размеров
Причина – аномалия
сосудов, аномалия закладки метанефроса
Функция не нарушена
Дифференциальный диагноз с первично и
вторично сморщенной почкой

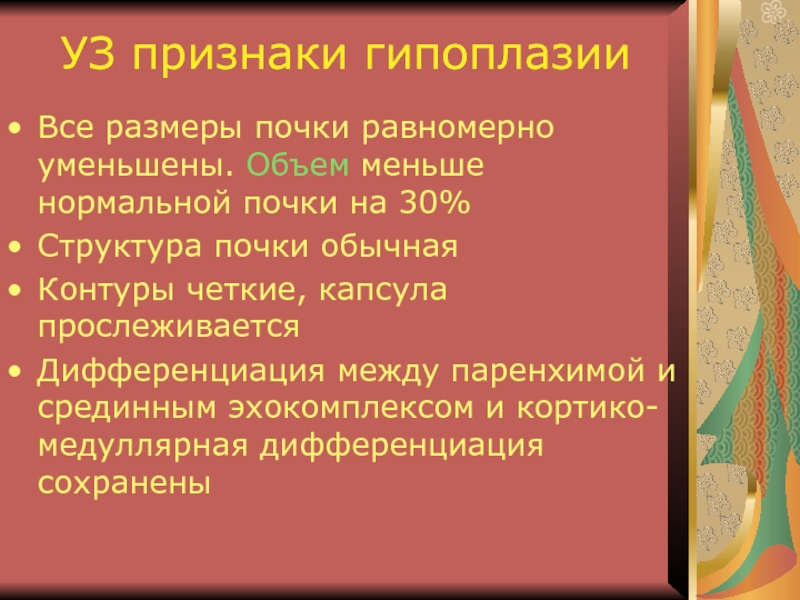

Слайд 38УЗ признаки гипоплазии
Все размеры почки равномерно уменьшены. Объем меньше нормальной
почки на 30%
Структура почки обычная
Контуры четкие, капсула прослеживается
Дифференциация между
паренхимой и срединным эхокомплексом и кортико- медуллярная дифференциация сохранены

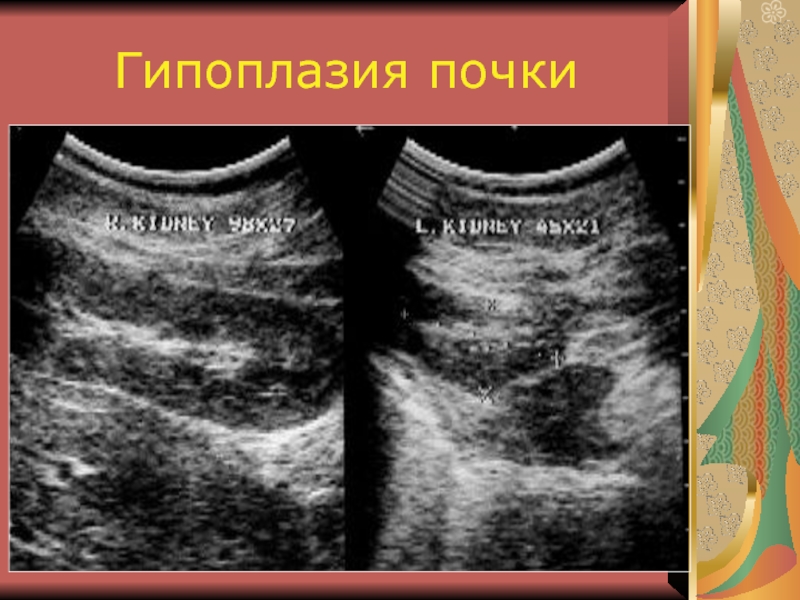

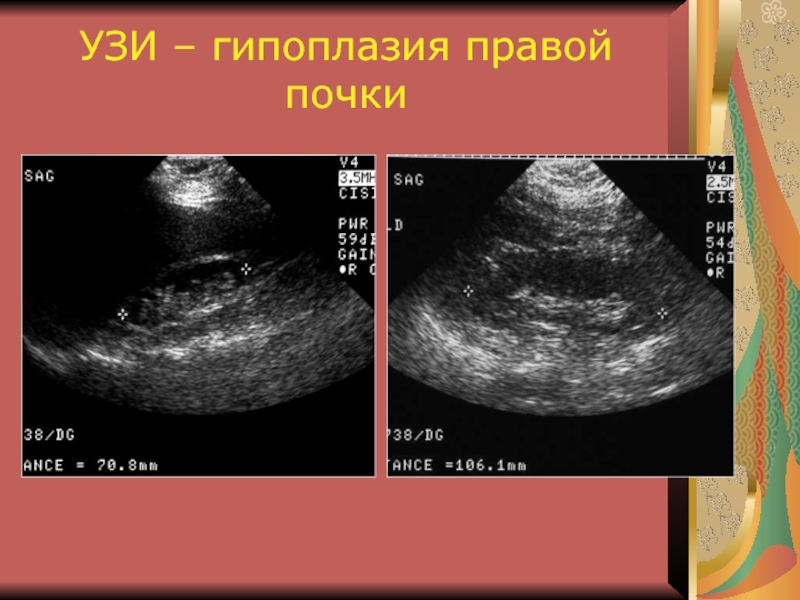

Слайд 39Гипоплазия почки – 0,2%
Размеры уменьшены
Структура сохранена
Контуры гладкие

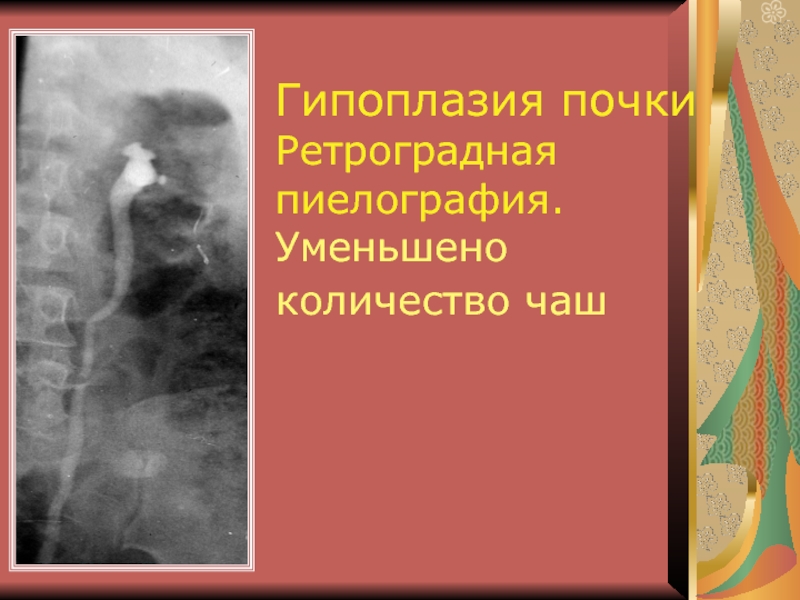

Слайд 44Гипоплазия почки
Ретроградная пиелография.
Уменьшено количество чаш

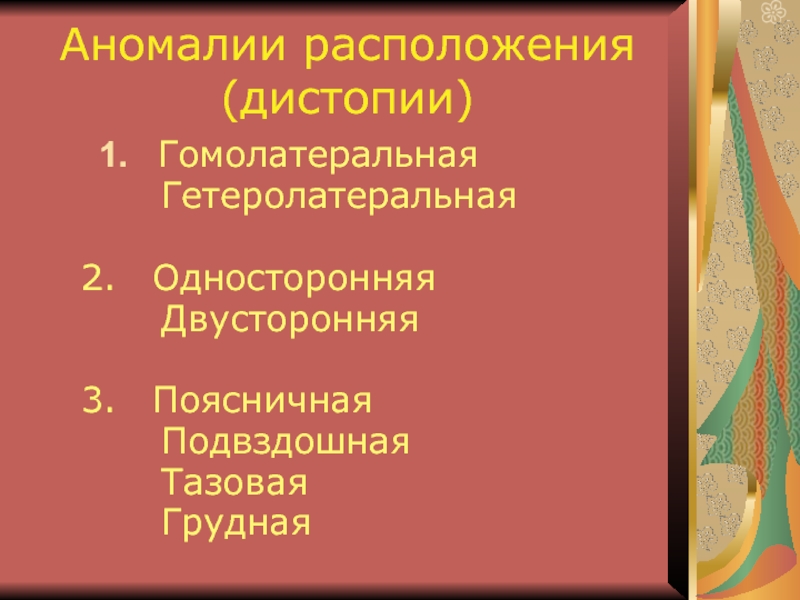

Слайд 47Аномалии расположения
(дистопии)
1. Гомолатеральная
Гетеролатеральная
Односторонняя
Двусторонняя
Поясничная
Подвздошная
Тазовая
Грудная

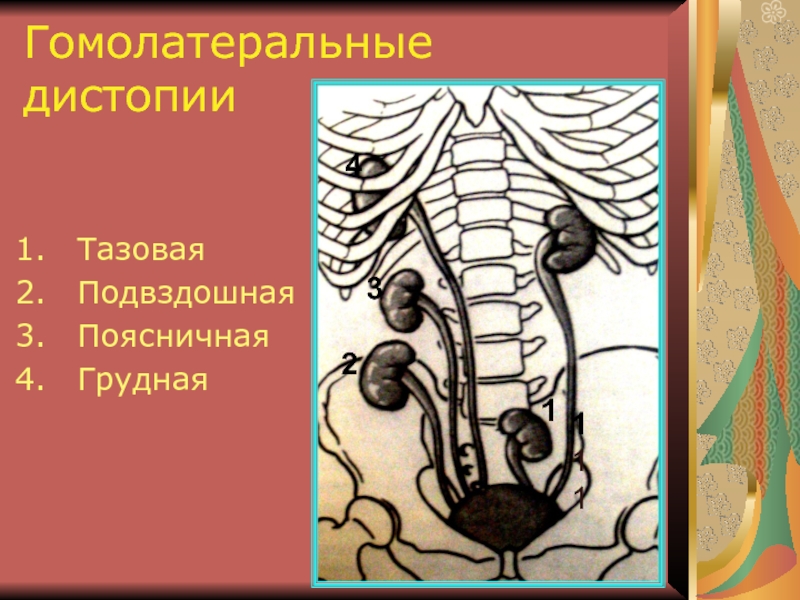

Слайд 48Гомолатеральные дистопии
Тазовая
Подвздошная
Поясничная
Грудная
4
2
3
111
1
Слайд 49Признаки дистопии
Необычное расположение почки (по отношению к позвонкам)
Необычный поворот почки
(направление лоханки и чаш)
Низкий уровень отхождения почечных артерий (в
норме на уровне L1).
Добавочные аномальные артерии
Ограничение подвижности
Короткий мочеточник !!!

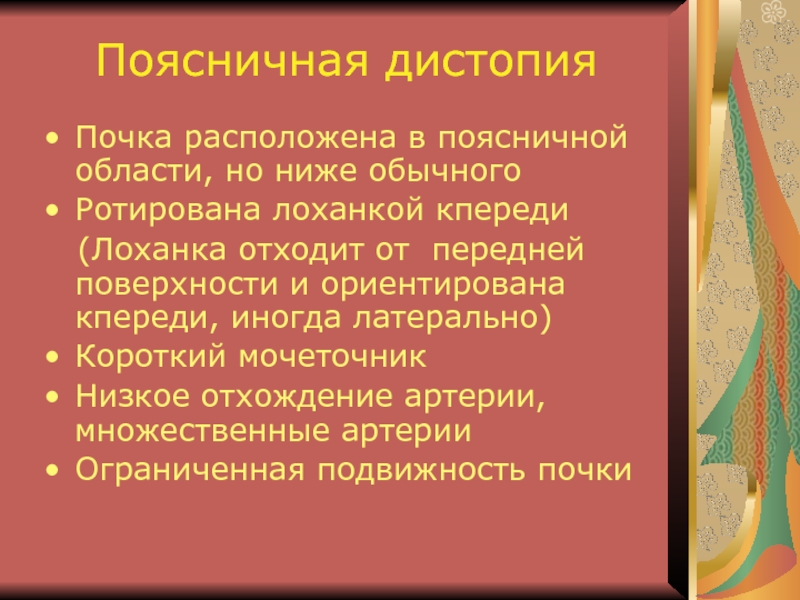

Слайд 50Поясничная дистопия
Почка расположена в поясничной области, но ниже обычного
Ротирована лоханкой
кпереди
(Лоханка отходит от передней поверхности и ориентирована кпереди,
иногда латерально)
Короткий мочеточник
Низкое отхождение артерии, множественные артерии
Ограниченная подвижность почки
Слайд 51Поясничная дистопия
Поворот лоханкой кпереди
Слайд 52ВУ – поясничная дистопия
Низкое расположение
Поворот лоханкой кпереди

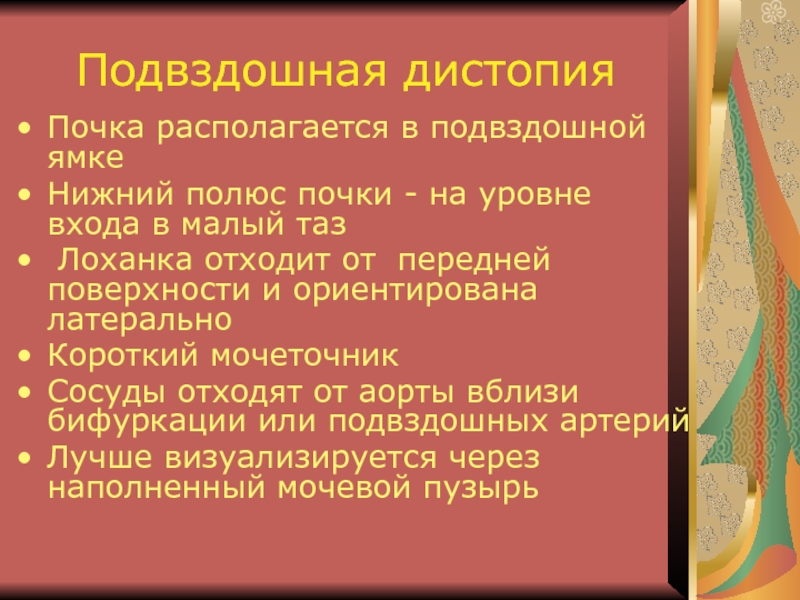

Слайд 54Подвздошная дистопия
Почка располагается в подвздошной ямке
Нижний полюс почки -
на уровне входа в малый таз
Лоханка отходит от передней
поверхности и ориентирована латерально
Короткий мочеточник
Сосуды отходят от аорты вблизи бифуркации или подвздошных артерий
Лучше визуализируется через наполненный мочевой пузырь

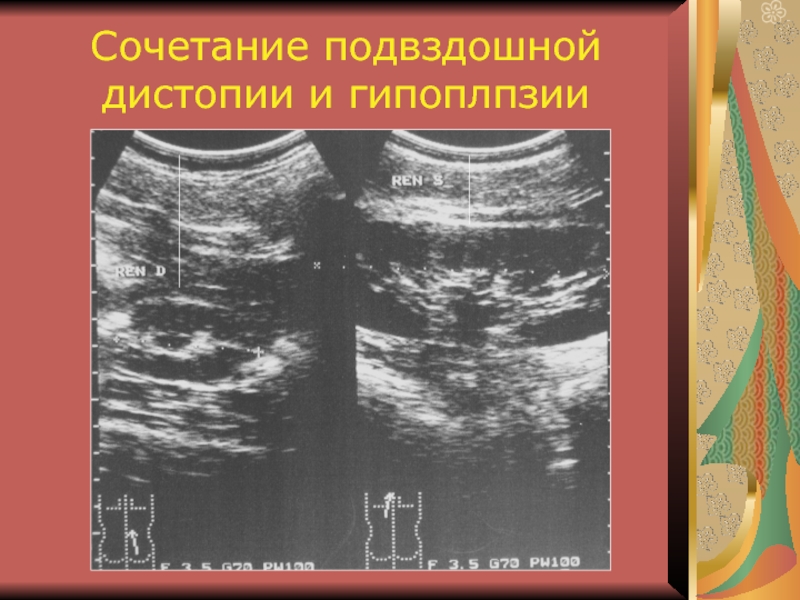

Слайд 56Сочетание подвздошной дистопии и гипоплпзии
Слайд 57Сочетание подвздошнотазовой дистопии и гипоплазии
Правая почка уменьшена в размерах
Расположена ниже
и медиальнее

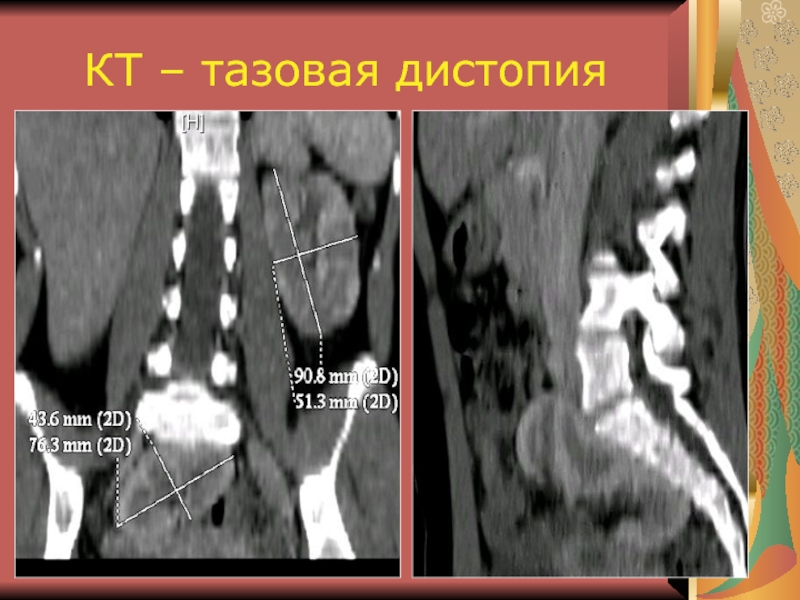

Слайд 60Тазовая дистопия
Почка расположена в полости малого таза у средней линии
Лоханка
маленькая, ориентирована кпереди
Мочеточник короткий, отходит от латеральной либо передней поверхности
Сосуды
отходят от нижней поверхности бифуркации аорты или от подвздошных артерий
Подвижность отсутствует
Слайд 62Тазовая дистопия. Беременность
лоханка
Слайд 66Гетеролатеральная
дистопия
Почки расположены на одной стороне
Мочеточник дистопированной почки пересекает позвоночник
в косом направлении и открывается в мочевой пузырь в обычном
месте
Может наблюдаться сращение почек
Слайд 67Перекрестная дистопия
Правая почка расположена обычно
Левая – справа ниже правой
Левый мочеточник
пересекает позвоночник

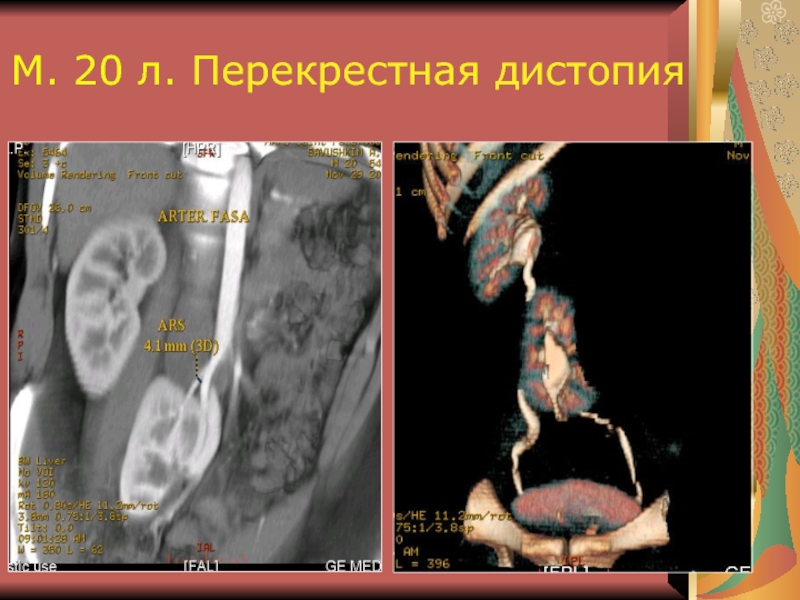

Слайд 68М.20 л.
Перекрестная дистопия
Правая
Левая

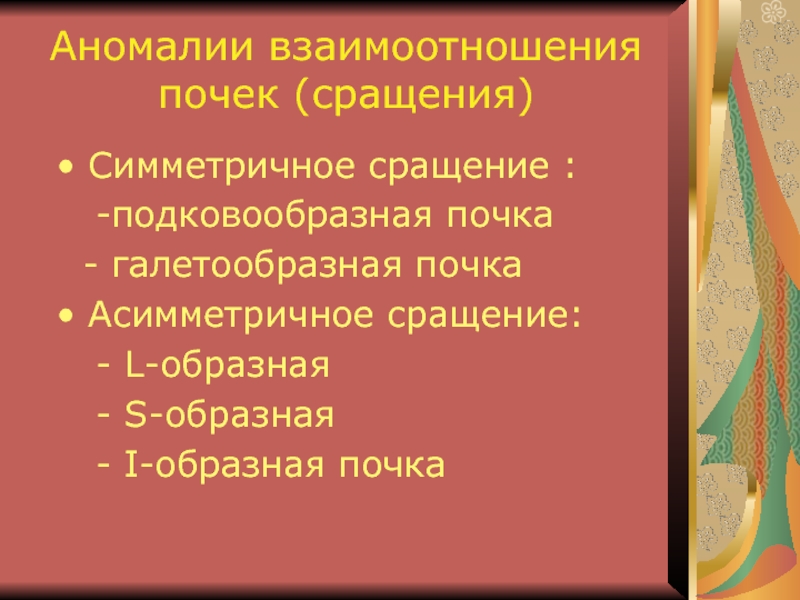

Слайд 70Аномалии взаимоотношения почек (сращения)
Симметричное сращение :
-подковообразная почка
- галетообразная почка
Асимметричное сращение:
- L-образная
- S-образная
- I-образная почка

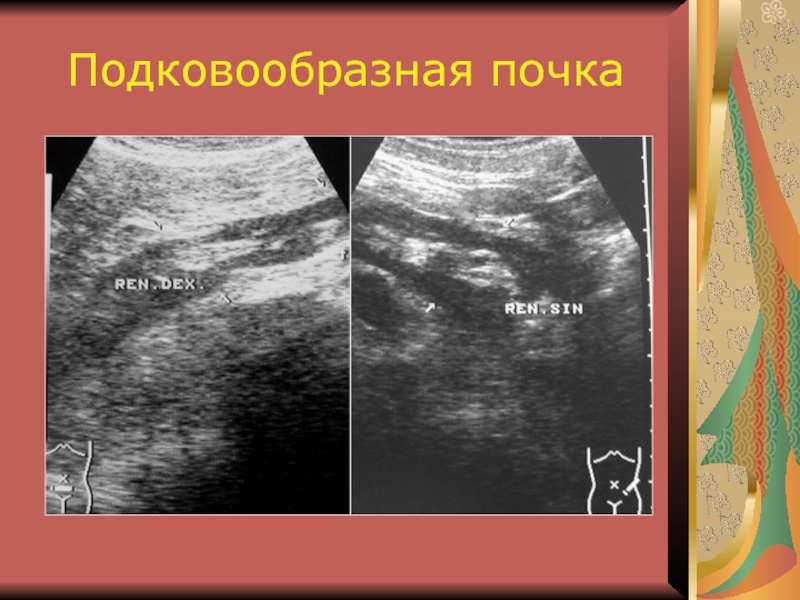

Слайд 71Подковообразная почка
Всегда дистопирована
90% - сращение нижними полюсами
10% - верхними
Лоханки
располагаются на передней поверхности
Слайд 72Подковообразная почка Экскреторная урография
Лоханки ниже обычного, могут проецироваться на позвоночник
Продольные
оси почек образуют угол, открытый краниально
Мочеточник и лоханка отходят кпереди
и латерально
Чаши направлены медиально
Слайд 76КТ
– подковообразная почка
Нативная фаза
Контрастирование выделительная фаза
Слайд 77КТ – подковообразная почка с множественными кистами
Слайд 78КТ- подковообразная почка
Расширенные чаши

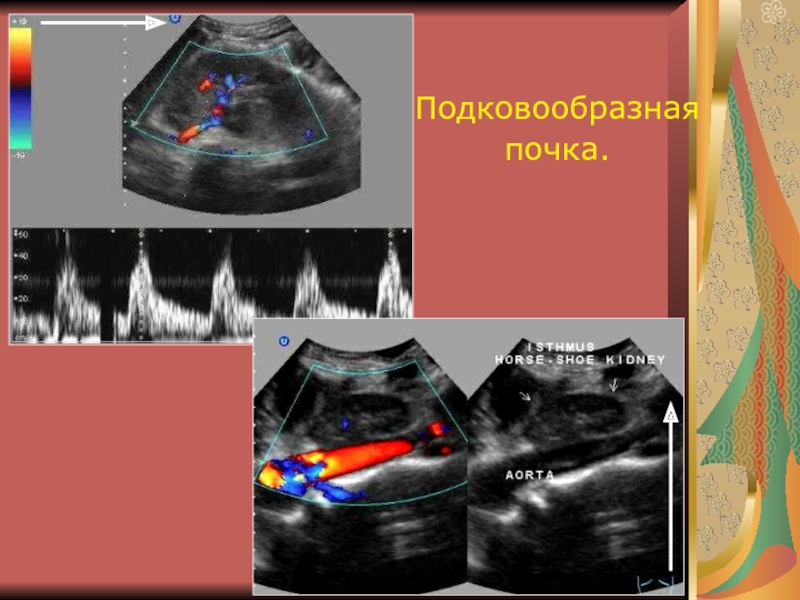

Слайд 79Перешеек подковообразной почки
УЗИ, ЦДК, ЭДК
Поперечное сканирование
Слайд 82Плод 37 недель. Подковообразная почка

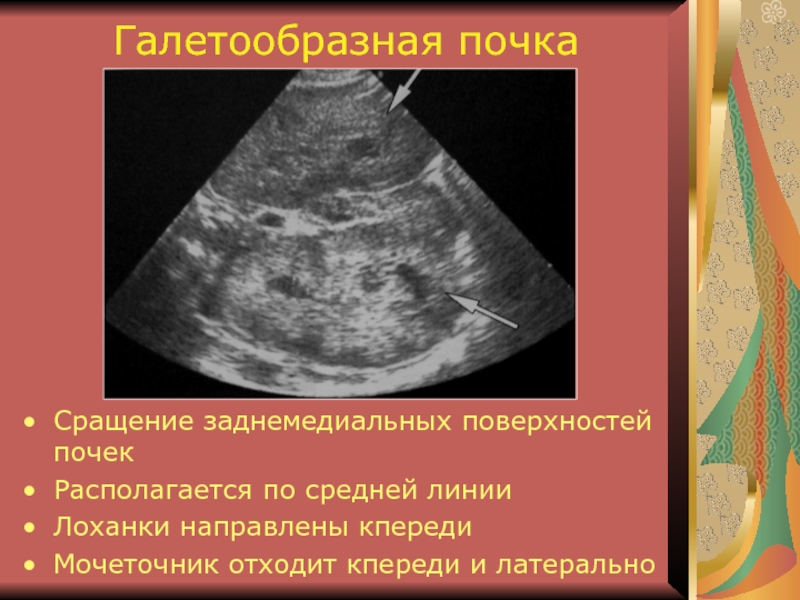

Слайд 83Галетообразная почка
Сращение заднемедиальных поверхностей почек
Располагается по средней линии
Лоханки направлены
кпереди
Мочеточник отходит кпереди и латерально

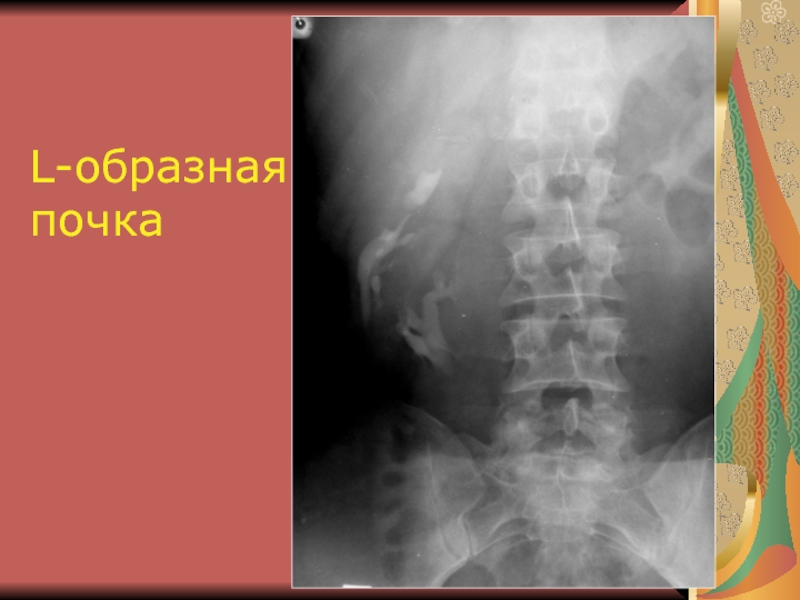

Слайд 85L -образная почка
Нижний полюс нормально расположенной почки сращен с нижним
полюсом перемещенной почки под углом
Слайд 86L -образная почка
1. Правая почка при продольном сканировании
2. Левая почка
при поперечном сканировании по средней линии
Слайд 87L- образная почка
Левая почка перемещена вправо
Сращение нижнего полюса правой почки
и нижнемедиальной поверхности левой почки
Слайд 91S-образная почка
Нижний полюс обычно расположенной почки почки сращен с верхним
полюсом перемещенной почки
Ворота почек обращены в разные стороны
