Виды и типы схем. Правила выполнения схем
Содержание
- 1. Виды и типы схем. Правила выполнения схем
- 2. Схемой называют конструкторский документ, на котором составные
- 3. Виды схем - электрические – Э, -
- 4. Типы схем - структурные – 1, -

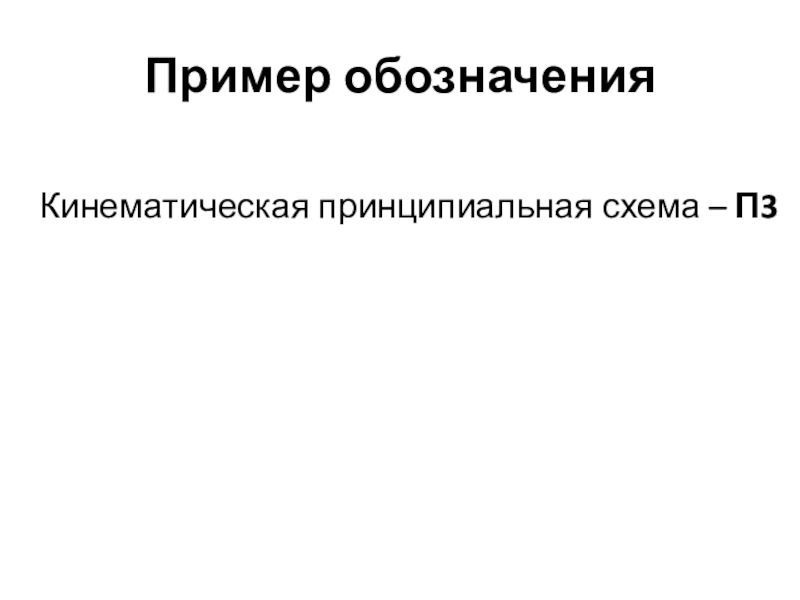

- 5. Пример обозначения Кинематическая принципиальная схема – П3
- 6. Правила выполнения схемСхема, как и чертеж –
- 7. Правила выполнения схемУсловные знаки, применяемые в схемах,
- 8. Элементы схем изображают следующими линиями:Валы,
- 9. Каждому кинематическому элементу присваивают порядковый номер, начиная

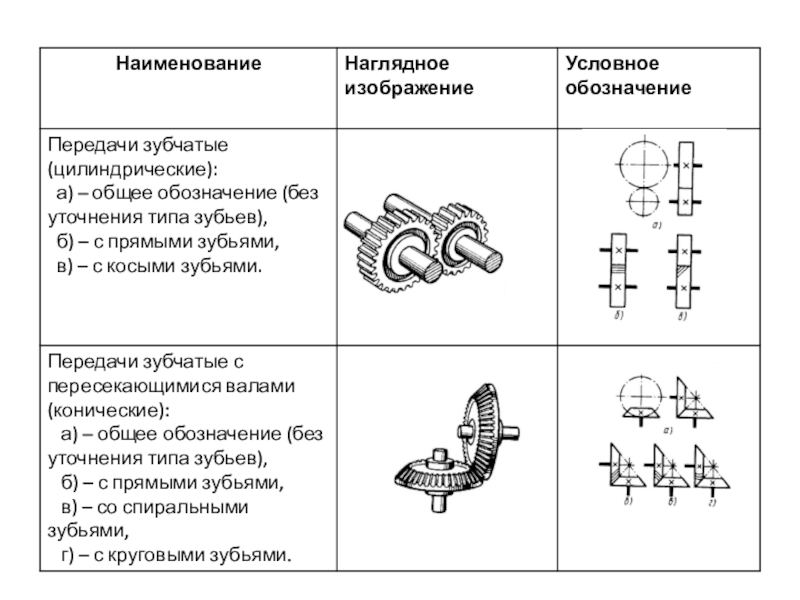

- 10. Слайд 10

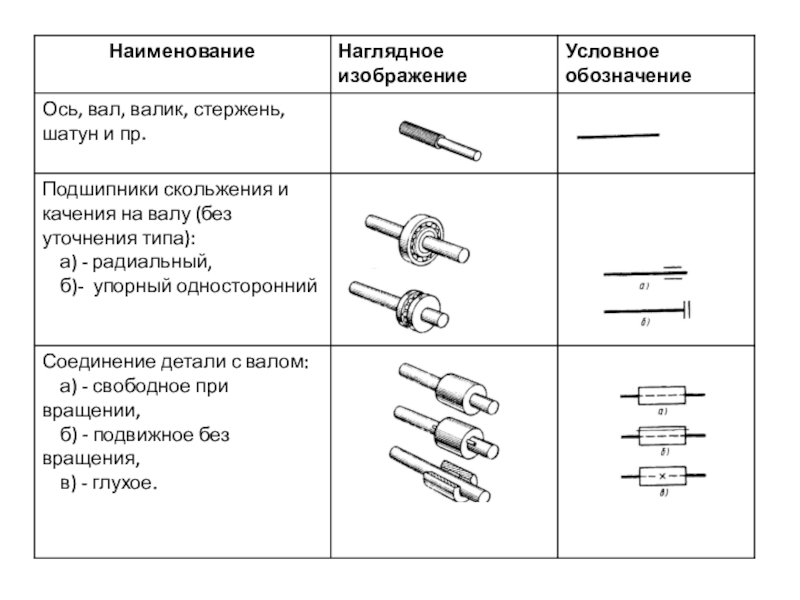

- 11. Слайд 11

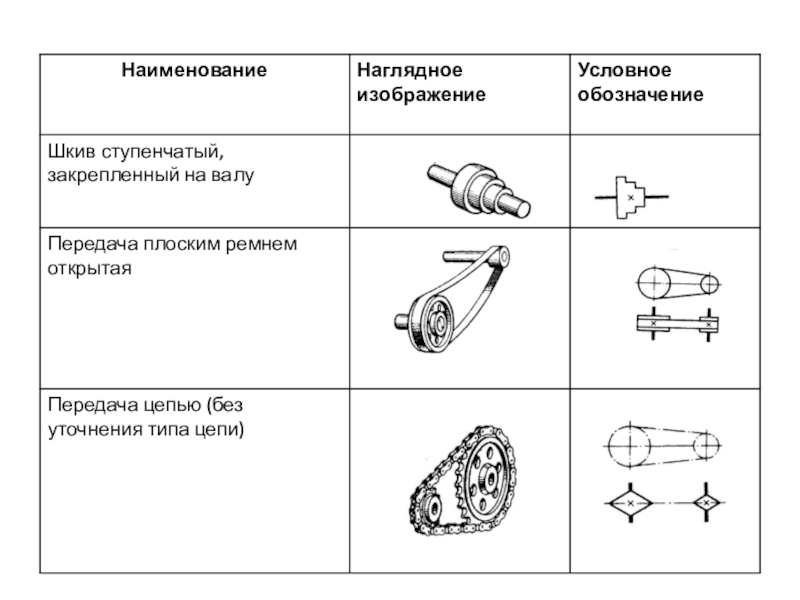

- 12. Слайд 12

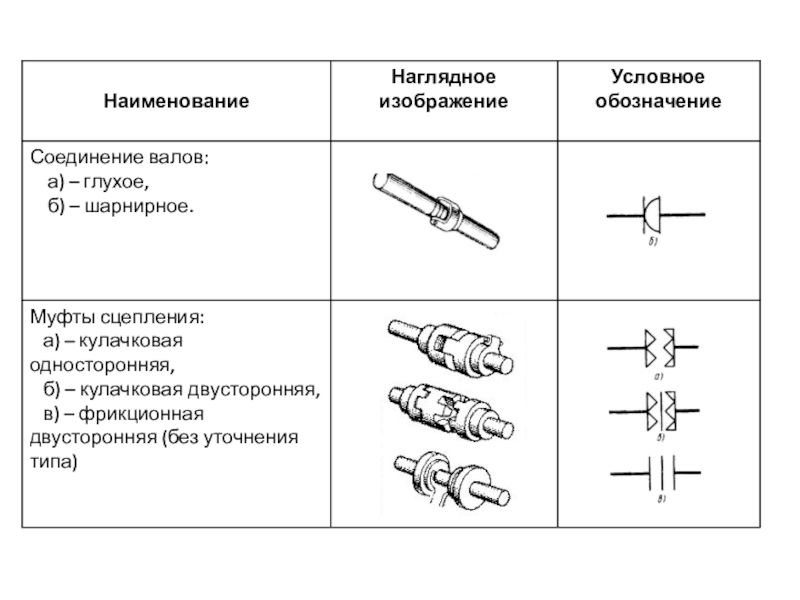

- 13. Слайд 13
- 14. Слайд 14
- 15. Слайд 15

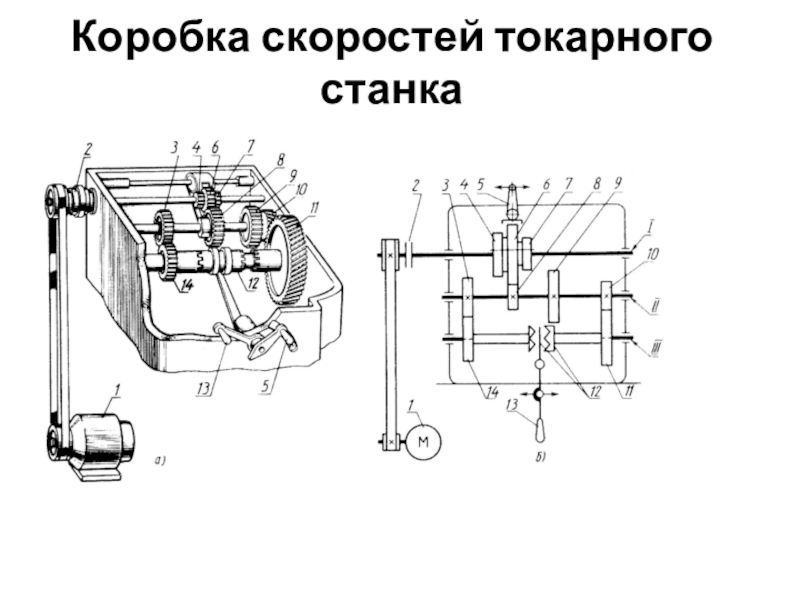

- 16. Коробка скоростей токарного станка
- 17. Скачать презентанцию

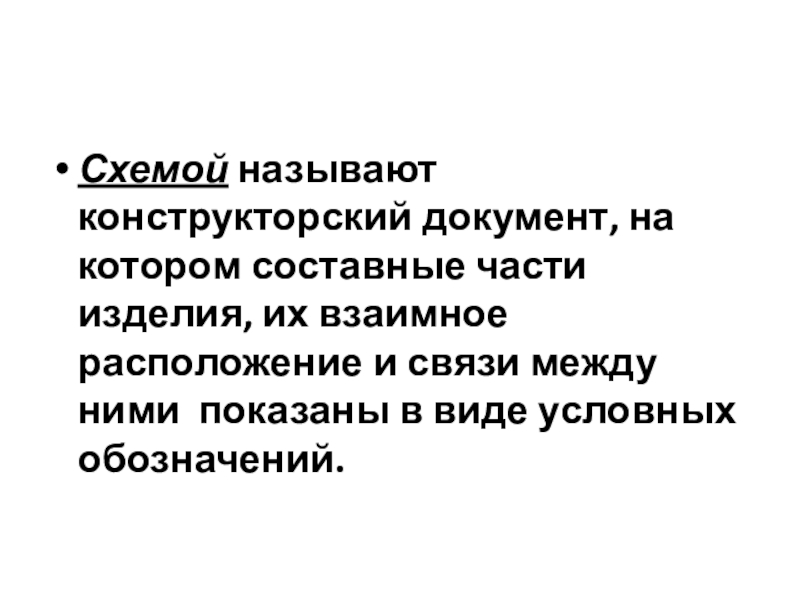

Схемой называют конструкторский документ, на котором составные части изделия, их взаимное расположение и связи между ними показаны в виде условных обозначений.
Слайды и текст этой презентации
Слайд 3Виды схем
- электрические – Э,
- гидравлические – Г,
- пневматические – П,
- газовые – Х,
- кинематические
– К,- вакуумные – В,
- оптические- Л,
- энергетические –Р,
- деления – Е,
- комбинированные - С

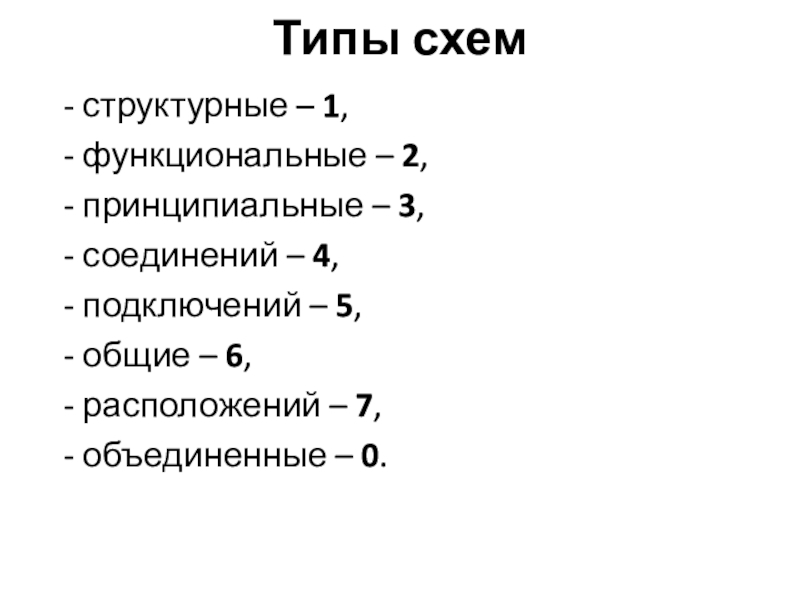

Слайд 4Типы схем
- структурные – 1,
- функциональные – 2,
- принципиальные – 3,
- соединений – 4,
- подключений
– 5,- общие – 6,
- расположений – 7,
- объединенные – 0.

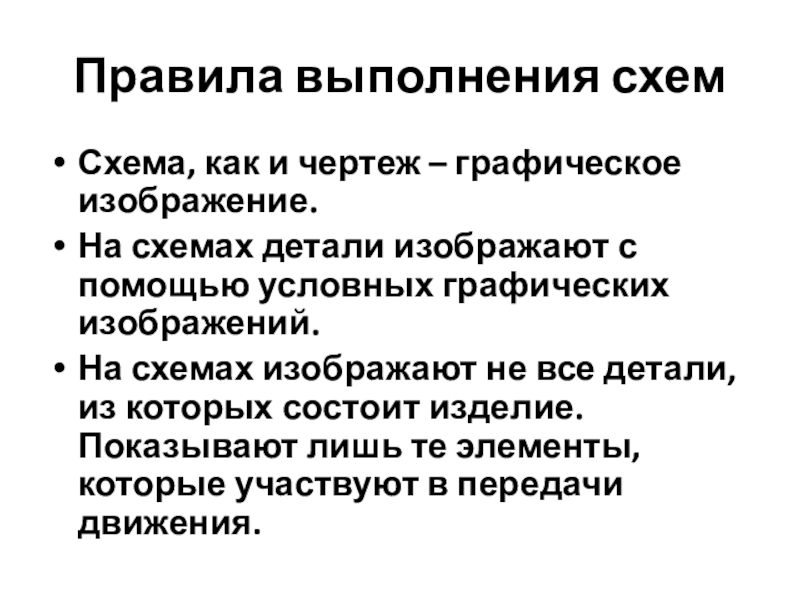

Слайд 6Правила выполнения схем
Схема, как и чертеж – графическое изображение.
На схемах
детали изображают с помощью условных графических изображений.
На схемах изображают не
все детали, из которых состоит изделие. Показывают лишь те элементы, которые участвуют в передачи движения.

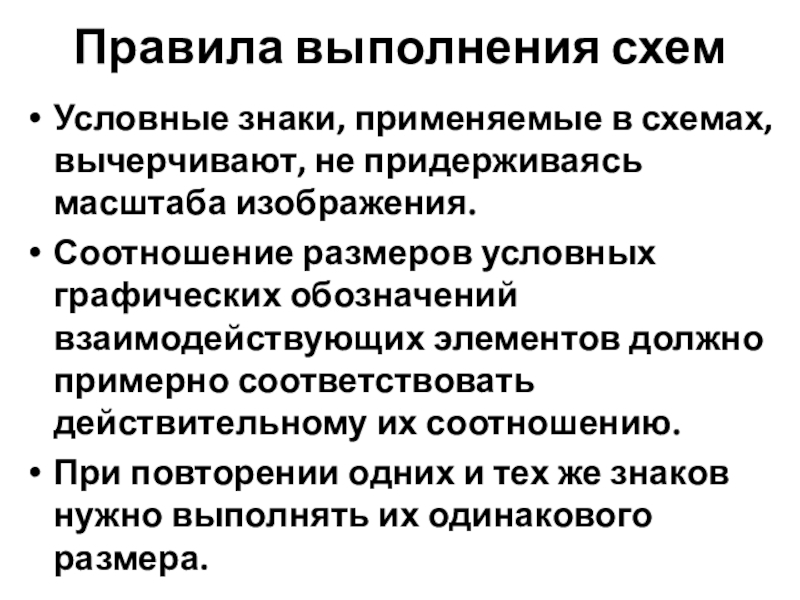

Слайд 7Правила выполнения схем
Условные знаки, применяемые в схемах, вычерчивают, не придерживаясь
масштаба изображения.
Соотношение размеров условных графических обозначений взаимодействующих элементов должно примерно
соответствовать действительному их соотношению.При повторении одних и тех же знаков нужно выполнять их одинакового размера.

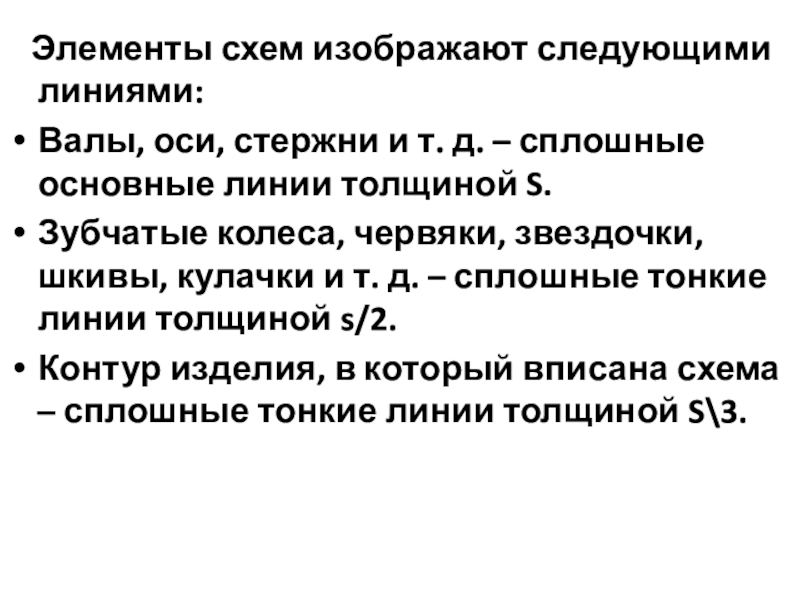

Слайд 8 Элементы схем изображают следующими линиями:
Валы, оси, стержни и
т. д. – сплошные основные линии толщиной S.
Зубчатые колеса, червяки,
звездочки, шкивы, кулачки и т. д. – сплошные тонкие линии толщиной s/2.Контур изделия, в который вписана схема – сплошные тонкие линии толщиной S\3.

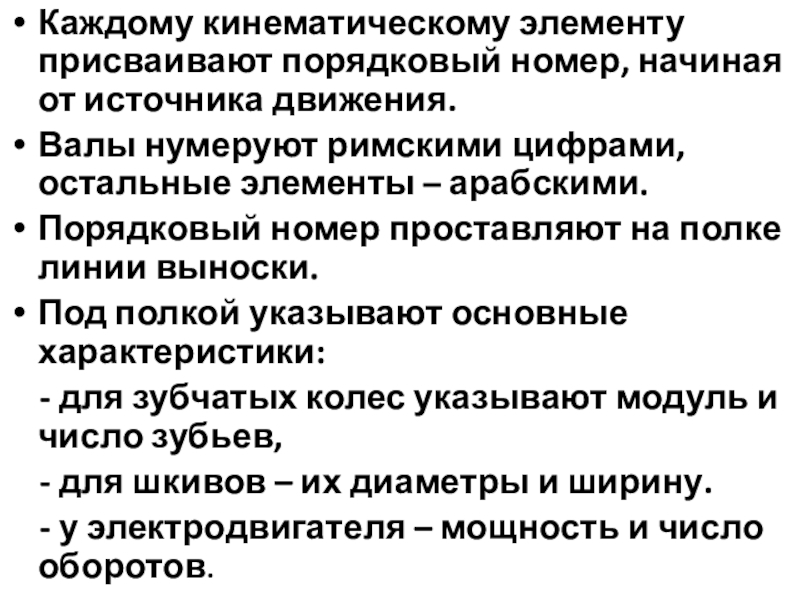

Слайд 9Каждому кинематическому элементу присваивают порядковый номер, начиная от источника движения.
Валы
нумеруют римскими цифрами, остальные элементы – арабскими.
Порядковый номер проставляют на
полке линии выноски.Под полкой указывают основные характеристики:
- для зубчатых колес указывают модуль и число зубьев,
- для шкивов – их диаметры и ширину.
- у электродвигателя – мощность и число оборотов.
