Влияние сварочных напряжений и деформаций на работоспособность конструкций и
Содержание
- 1. Влияние сварочных напряжений и деформаций на работоспособность конструкций и
- 2. Примеры механической обработки деталей, сопровождающейся их деформациейВЛИЯНИЕ НАПРЯЖЕНИЙ:1. ИЗМЕНЕНИЕ РАЗМЕРОВ И ФОРМ СВАРНЫХ ДЕТАЛЕЙ

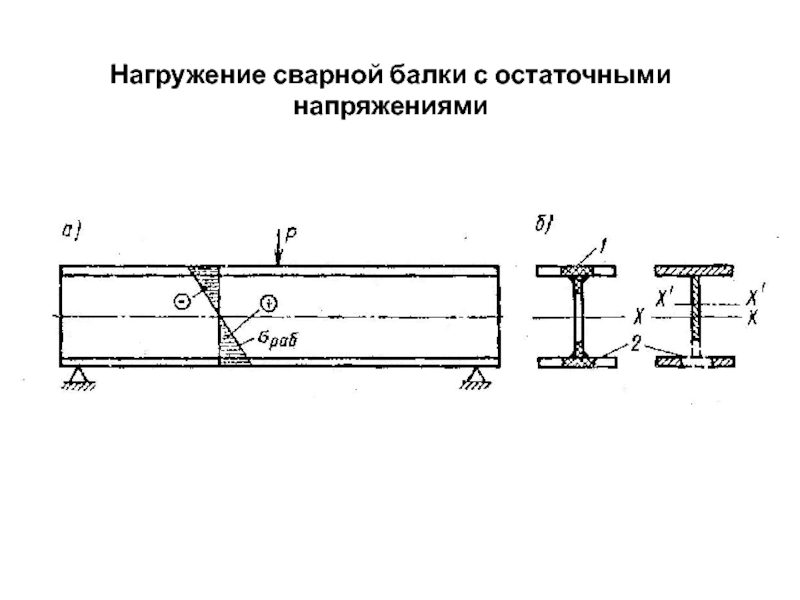

- 3. Нагружение сварной балки с остаточными напряжениями

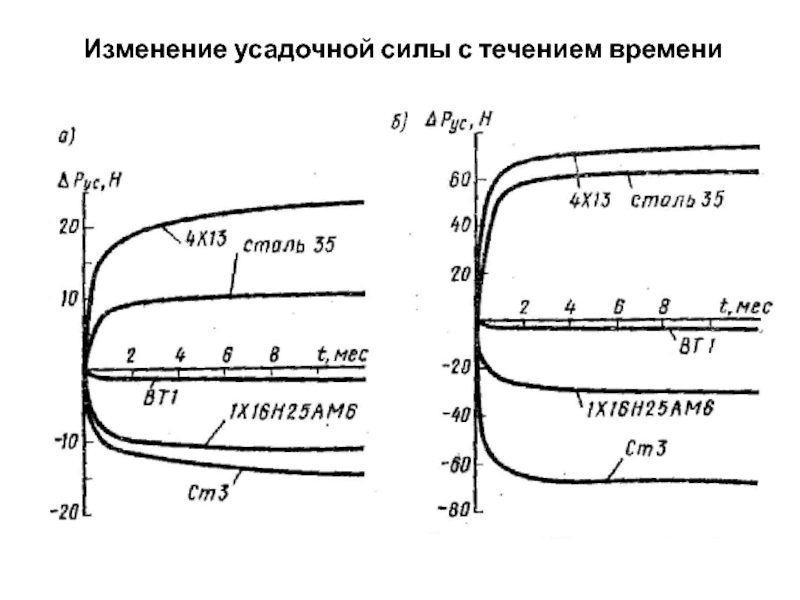

- 4. Изменение усадочной силы с течением времени
- 5. Изменение предела прочности сварных крестовых образцов в
- 6. 4. СЖИМАЮЩИМИ ОСТАТОЧНЫМИ НАПРЯЖЕНИЯМИ ПОНИЖАЕТСЯ МЕСТНАЯ УСТОЙЧИВОСТЬ
- 7. ВЛИЯНИЕ ПЕРЕМЕЩЕНИЙ, ВЫЗЫВАЕМЫХ СВАРКОЙ1. ДЕФОРМАЦИИ В ЗОНЕ
- 8. Перемещения в сварных деталях, вызывающие увеличение припуска на механическую обработку
- 9. 5. ИЗМЕНЕНИЕ ГЕОМЕТРИЧЕСКИХ ХАРАКТЕРИСТИК СЕЧЕНИЙ СВАРНЫХ СОЕДИНЕНИЙ6.
- 10. МЕТОДЫ УМЕНЬШЕНИЯ СВАРОЧНЫХ НАПРЯЖЕНИЙ, ДЕФОРМАЦИЙ И ПЕРЕМЕЩЕНИЙ В КОНСТРУКЦИЯХ

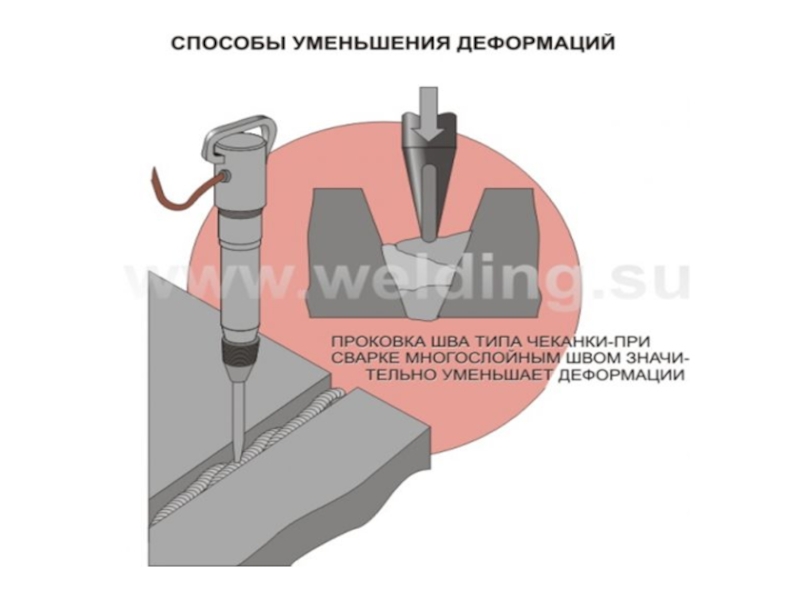

- 11. Основные способы:
- 12. Слайд 12
- 13. СОЗДАНИЕ ОБРАТНЫХ ДЕФОРМАЦИЙ
- 14. ВИДЫ И РЕЖИМЫ ТЕРМИЧЕСКОЙ ОБРАБОТКИ СВАРНЫХ СОЕДИНЕНИЙЭтапы
- 15. Снижение интенсивности напряжений σi (сплошные кривые) и трехосных напряжений в сварном соединении большой толщины (пунктирная линия)
- 16. Термический отдых. Сварное соединение нагревают до 250-300
- 17. Нормализация. Сварное соединение нагревают до температуры выше
- 18. Стабилизирующий отжиг. Сварное соединение нагревают до 950-970
- 19. Меры по снижению деформаций и перемещений:На этапе проектирования:
- 20. Слайд 20

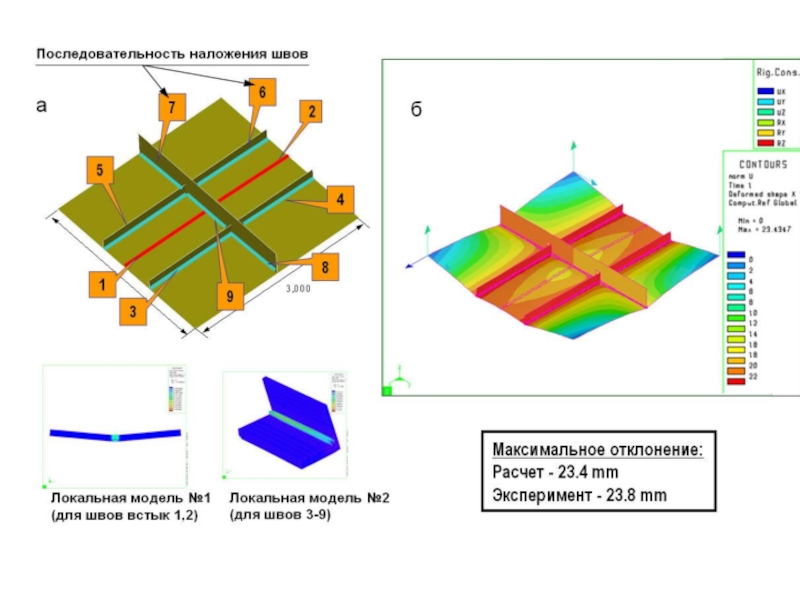

- 21. При разработке технологии и выполнении сварки:
- 22. Слайд 22
- 23. ИСПОЛЬЗОВАНИЕ МЕСТНОГО НАГРЕВА ДЛЯ СОЗДАНИЯ УСАДКИ МЕТАЛЛА
- 24. МЕХАНИЧЕСКАЯ И ТЕРМИЧЕСКАЯ ПРАВКА ДЕТАЛЕЙ

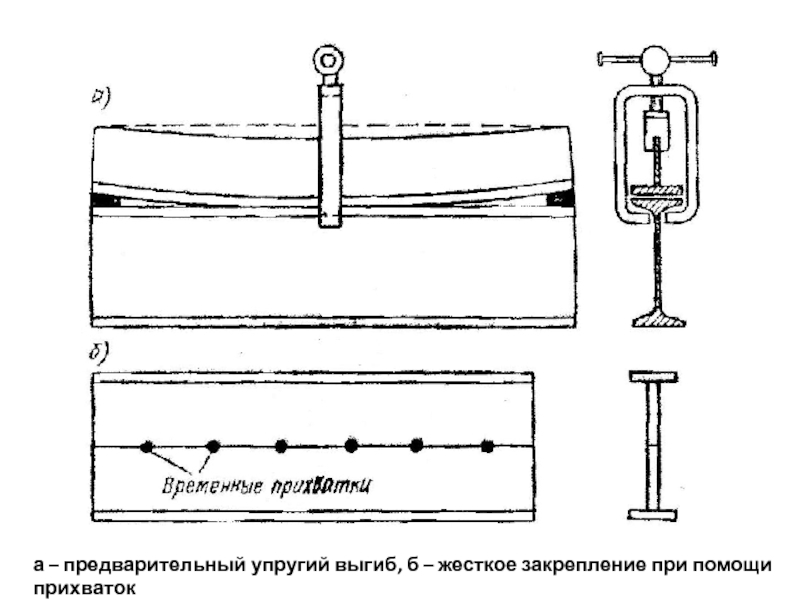

- 25. а – предварительный упругий выгиб, б – жесткое закрепление при помощи прихваток
- 26. Скачать презентанцию
Примеры механической обработки деталей, сопровождающейся их деформациейВЛИЯНИЕ НАПРЯЖЕНИЙ:1. ИЗМЕНЕНИЕ РАЗМЕРОВ И ФОРМ СВАРНЫХ ДЕТАЛЕЙ
Слайды и текст этой презентации
Слайд 1Влияние сварочных напряжений и деформаций на работоспособность конструкций и технологию
их производства
Слайд 2Примеры механической обработки деталей, сопровождающейся их деформацией
ВЛИЯНИЕ НАПРЯЖЕНИЙ:
1. ИЗМЕНЕНИЕ РАЗМЕРОВ
И ФОРМ СВАРНЫХ ДЕТАЛЕЙ
Слайд 5Изменение предела прочности сварных крестовых образцов в зависимости от температуры
2.
СНИЖЕНИЕ ВИБРАЦИОННОЙ ПРОЧНОСТИ СВАРНЫХ СОЕДИНЕНИЙ РАСТЯГИВАЮЩИМИ ОСТАТОЧНЫМИ НАПРЯЖЕНИЯМИ
3. СНИЖЕНИЕ СТАТИЧЕСКОЙ
ПРОЧНОСТИ
Слайд 64. СЖИМАЮЩИМИ ОСТАТОЧНЫМИ НАПРЯЖЕНИЯМИ ПОНИЖАЕТСЯ МЕСТНАЯ УСТОЙЧИВОСТЬ ТОНКОСТЕННЫХ ЭЛЕМЕНТОВ СС.
5.
КОРРОЗИОННОЕ РАСТРЕСКИВАНИЕ ПОД ВЛИЯНИЕМ ОСТАТОЧНЫХ РАСТЯГИВАЮЩИХ НАПРЯЖЕНИЙ.
6. ОСТАТОЧНЫЕ РАСТЯГИВАЮЩИЕ НАПРЯЖЕНИЯ
ЯВЛЯЮТСЯ НЕОБХОДИМЫМ УСЛОВИЕМ ПОЯВЛЕНИЯ ХОЛОДНЫХ ТРЕЩИН В ЗАКАЛИВАЮЩИХСЯ СТАЛЯХ.7.ОСТАТОЧНЫЕ НАПРЯЖЕНИЯ ЯВЛЯЮТСЯ НОСИТЕЛЯМИ ЭНЕРГИИ УПРУГОЙ ДЕФОРМАЦИИ.

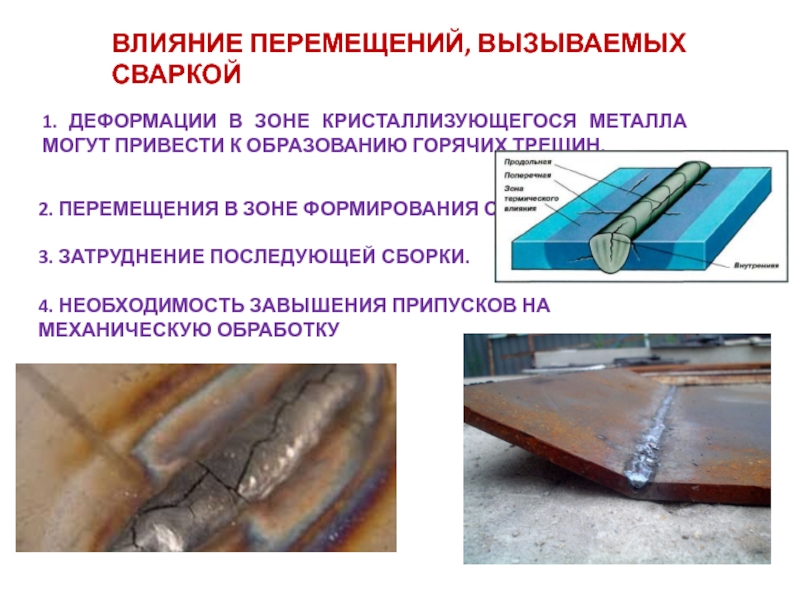

Слайд 7ВЛИЯНИЕ ПЕРЕМЕЩЕНИЙ, ВЫЗЫВАЕМЫХ СВАРКОЙ
1. ДЕФОРМАЦИИ В ЗОНЕ КРИСТАЛЛИЗУЮЩЕГОСЯ МЕТАЛЛА МОГУТ
ПРИВЕСТИ К ОБРАЗОВАНИЮ ГОРЯЧИХ ТРЕЩИН.
2. ПЕРЕМЕЩЕНИЯ В ЗОНЕ ФОРМИРОВАНИЯ СС.
3.
ЗАТРУДНЕНИЕ ПОСЛЕДУЮЩЕЙ СБОРКИ.4. НЕОБХОДИМОСТЬ ЗАВЫШЕНИЯ ПРИПУСКОВ НА МЕХАНИЧЕСКУЮ ОБРАБОТКУ
Слайд 95. ИЗМЕНЕНИЕ ГЕОМЕТРИЧЕСКИХ ХАРАКТЕРИСТИК СЕЧЕНИЙ СВАРНЫХ СОЕДИНЕНИЙ
6. СНИЖЕНИЕ УСТОЙЧИВОСТИ ОСОБЕННО
МЕСТНОЙ
7. УВЕЛИЧЕНИЕ СОПРОТИВЛЕНИЯ ПОТОКУ ИЗ-ЗА ИСКАЖЕНИЯ ПОВЕРХНОСТИ (энергоустановки, суда, летательные
аппараты)8. НАРУШЕНИЙ ТРЕБОВАНИЙ ТЕХНИЧЕСКОЙ ЭСТЕТИКИ, УХУДШЕНИЕ ТОВАРНОГО ВИДА И Т.П.
Слайд 15Снижение интенсивности напряжений σi (сплошные кривые) и трехосных напряжений в
сварном соединении большой толщины (пунктирная линия)
Слайд 16Термический отдых.
Сварное соединение нагревают до 250-300 °С с последующей
выдержкой в течение нескольких часов.
Назначение термического отдыха - уменьшение
содержания водорода в сварных швах, а также некоторое снижение уровня остаточных сварочных напряжений. Отдых обычно назначают для сварных соединений толстостенных конструкций, для которых трудно выполнить термическую обработку по режиму высокого отпуска.
Высокий отпуск.
При термической обработке сварное соединение нагревают до температуры на 20-30 °С ниже критической точки Ас1, выдерживают в течение 1-5 ч и затем медленно охлаждают. При этом уровень остаточных сварочных напряжений снижается на 70-90%, происходят структурные изменения в сварном шве и зоне термического влияния.
Для низколегированных сталей эти изменения заключаются в распаде закалочных структур, укрупнении карбидов и т. п., что в конечном итоге приводит к заметному снижению твердости, а также к повышению пластических свойств и ударной вязкости металла. Высокому отпуску подвергают сварные соединения из сталей перлитного класса

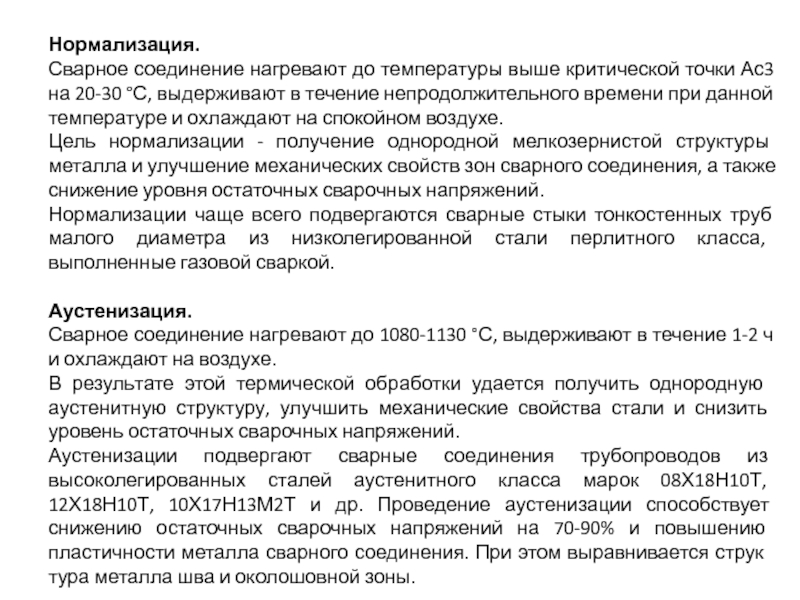

Слайд 17Нормализация.
Сварное соединение нагревают до температуры выше критической точки Ас3
на 20-30 °С, выдерживают в течение непродолжительного времени при данной
температуре и охлаждают на спокойном воздухе.Цель нормализации - получение однородной мелкозернистой структуры металла и улучшение механических свойств зон сварного соединения, а также снижение уровня остаточных сварочных напряжений.
Нормализации чаще всего подвергаются сварные стыки тонкостенных труб малого диаметра из низколегированной стали перлитного класса, выполненные газовой сваркой.
Аустенизация.
Сварное соединение нагревают до 1080-1130 °С, выдерживают в течение 1-2 ч и охлаждают на воздухе.
В результате этой термической обработки удается получить однородную аустенитную структуру, улучшить механические свойства стали и снизить уровень остаточных сварочных напряжений.
Аустенизации подвергают сварные соединения трубопроводов из высоколегированных сталей аустенитного класса марок 08Х18Н10Т, 12Х18Н10Т, 10Х17Н13М2Т и др. Проведение аустенизации способствует снижению остаточных сварочных напряжений на 70-90% и повышению пластичности металла сварного соединения. При этом выравнивается структура металла шва и околошовной зоны.
Слайд 18Стабилизирующий отжиг.
Сварное соединение нагревают до 950-970 °С, выдерживают в
течение 2-3 ч и охлаждают на воздухе.
Приводит к снижению
остаточных сварочных напряжений на 70-80% и обеспечивает стабильную структуру, хорошо противодействующую возникновению межкристаллитной коррозии. Стабилизирующий отжиг применяется для сварных соединений трубопроводов из высоколегированных сталей аустенитного класса марок 08Х18Н10Т и 12Х18Н10Т.
