Військовий інститут Київського національного університету імені Тараса Шевченка

Заняття 2.“Характеристика родів

військ (сил) видів Збройних Сил України

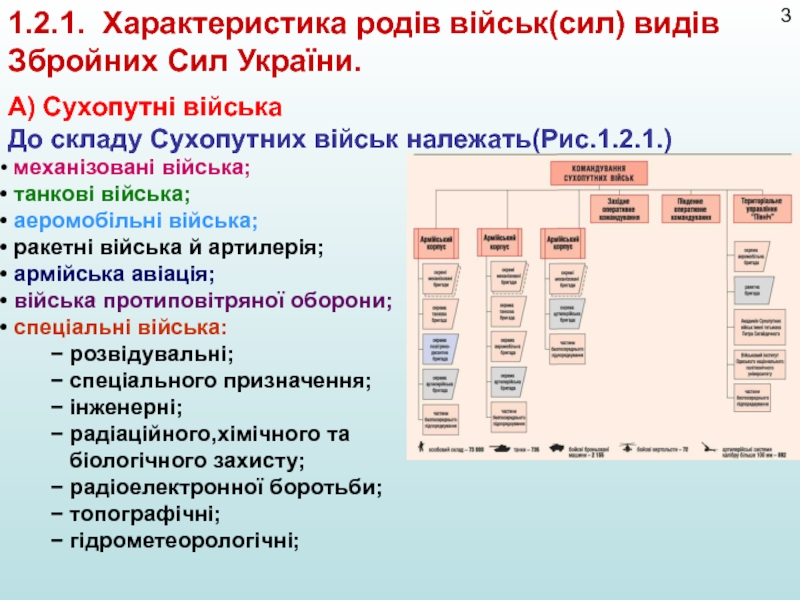

1.2.1. Характеристика родів військ(сил) видів Збройних Сил України.

1.2.2. Бойова техніка та озброєння родів військ(сил) видів Збройних Сил України

2

складу Сухопутних військ належать(Рис.1.2.1.)
механізовані війська;

танкові війська;
аеромобільні війська;
ракетні війська й артилерія;
армійська авіація;
війська протиповітряної оборони;
спеціальні війська:
− розвідувальні;
− спеціального призначення;
− інженерні;
− радіаційного,хімічного та
біологічного захисту;
− радіоелектронної боротьби;
− топографічні;
− гідрометеорологічні;

3

виконують наступні завдання:
утримання зайнятих районів, рубежів і позицій;
відбиття

ударів противника;
прорив оборони противника;
розгром військ противника;
захоплення важливих районів, рубежів та об’єктів;
дія у складі морських і повітряних десантів.

4

тон.

екіпаж - 3 чол.
швидкість руху:
по грунту - 35- 45 км/год
по шосе - 60 км/год.
озброєння:
125 мм гладкоствольна гармата
12,7 мм зенітний кулемет
7,62 мм спарений кулемет
ПТРК

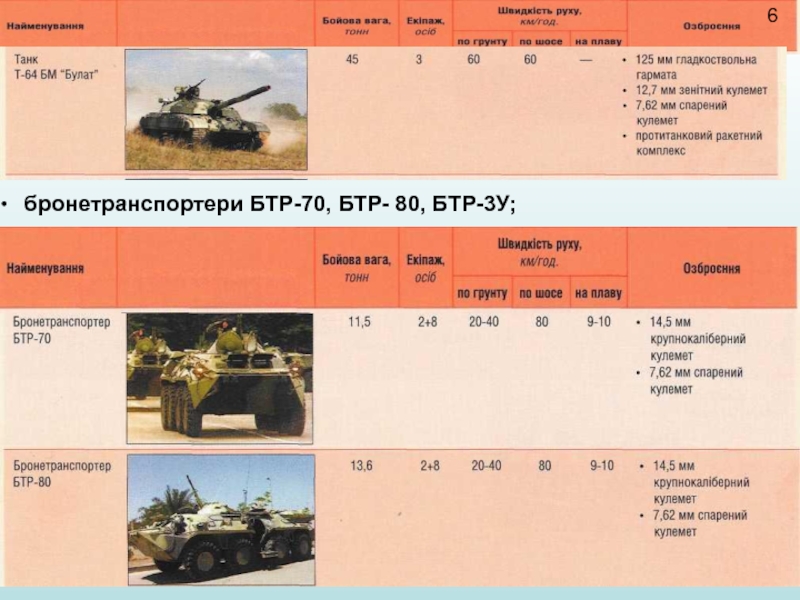

На озброєні з’єднань і частин механізованих і танкових військ перебувають:
танки Т-64, Т-72, Т-80, Т-84УД.

5

7

них належать з’єднання, частини та підрозділи зі складу Сухопутних військ

й армійської авіації, цілеспрямовано підготовлені для спільних дій у тилу противника.
До складу аеромобільних військ входять окремі аеромобільні бригади.

8

тактичних, тактичних ракет;
- з’єднання та частини гаубичної, гарматної, реактивної

і противотанкової артилерії;
- частини артилерійської розвідки;
- мінометні підрозділи;
- підрозділи противотанкових керованих ракет.

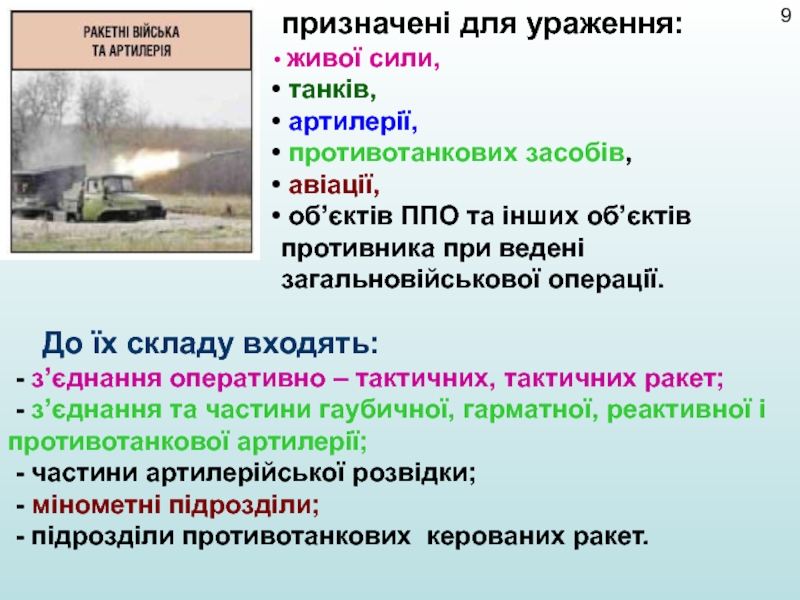

призначені для ураження:
живої сили,
танків,
артилерії,
противотанкових засобів,
авіації,
об’єктів ППО та інших об’єктів противника при ведені загальновійськової операції.

9

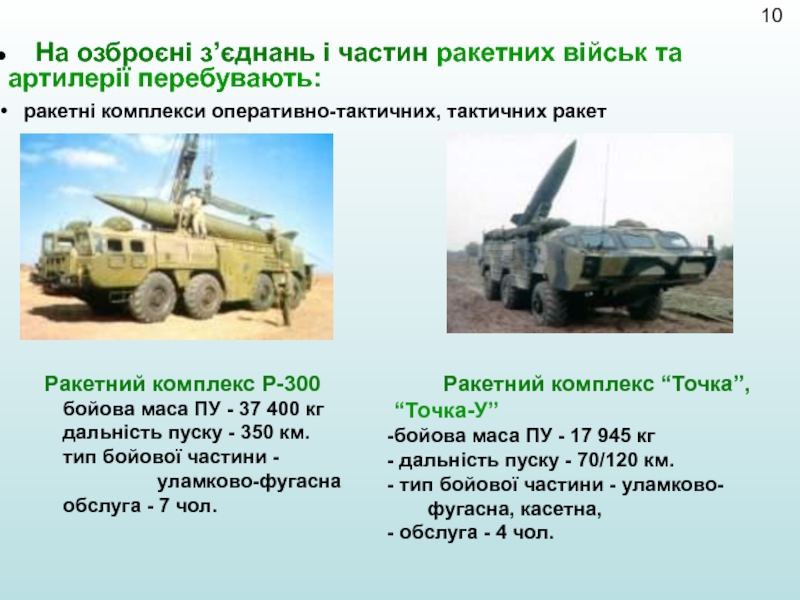

ракетних військ та артилерії перебувають:
ракетні комплекси оперативно-тактичних, тактичних

ракет

Ракетний комплекс Р-300
бойова маса ПУ - 37 400 кг
дальність пуску - 350 км.
тип бойової частини -
уламково-фугасна
обслуга - 7 чол.

Ракетний комплекс “Точка”, “Точка-У”
бойова маса ПУ - 17 945 кг
дальність пуску - 70/120 км.
тип бойової частини - уламково-
фугасна, касетна,
обслуга - 4 чол.

10

РСЗО 9К58 ”Смерч”
бойова вага - 43700 кг
калібр - 300 мм
дальність стрільби:
- min - 20 км.
- max - 20,4 км.
обслуга - 6 чол.

11

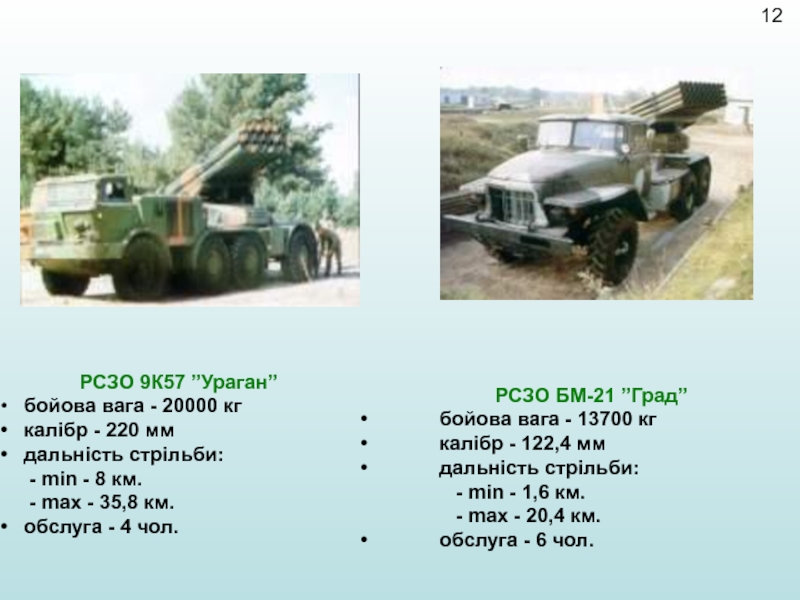

бойова вага - 20000 кг
калібр - 220

мм
дальність стрільби:
- min - 8 км.
- max - 35,8 км.
обслуга - 4 чол.

РСЗО БМ-21 ”Град”
бойова вага - 13700 кг
калібр - 122,4 мм
дальність стрільби:
- min - 1,6 км.
- max - 20,4 км.
обслуга - 6 чол.

12

«Гвоздика», «МСТА-С»
152 мм самохідна гаубиця 2С3

“Акація”
бойова вага - 27500 кг.
max. дальність стрільби:
уламково-фугасним снарядом -17300 м.
практична швидкострільність
- 3,5 п/хв.
обслуга - 4/6 чол.

152 мм самохідна гармата 2С5 “Гіацинт”
бойова вага - 27500 кг.
max. дальність стрільби:
уламково-фугасним снарядом -28300 м.
практична швидкострільність - 5-8 п/хв.
обслуга - 5/7 чол.

13

вага - 15700 кг.
max. дальність стрільби:
уламково-фугасним

снарядом -
15200 м.
практична швидкострільність - 4-6 п/хв.
обслуга - 4 чол.

152 мм самохідна гаубиця 2С19 “МСТА-С”
бойова вага - 42000 кг.
max. дальність стрільби:
уламково-фугасним снарядом -
24000 м.
практична швидкострільність - 7-8 п/хв.
обслуга – 5чол.


14

здійснення вогневої підтримки під час наступу чи контратаки;
висадження тактичних

десантів;
доставки у вказані райони бойової техніки та особового складу, виконання інших важливих завдань.

До складу Сухопутних військ входять бригади та полки армійської авіації.

Армійська авіація є найбільш маневреним родом Сухопутних військ.

Він призначений для виконання завдань за різноманітних умов загальновійськового бою:

7

15

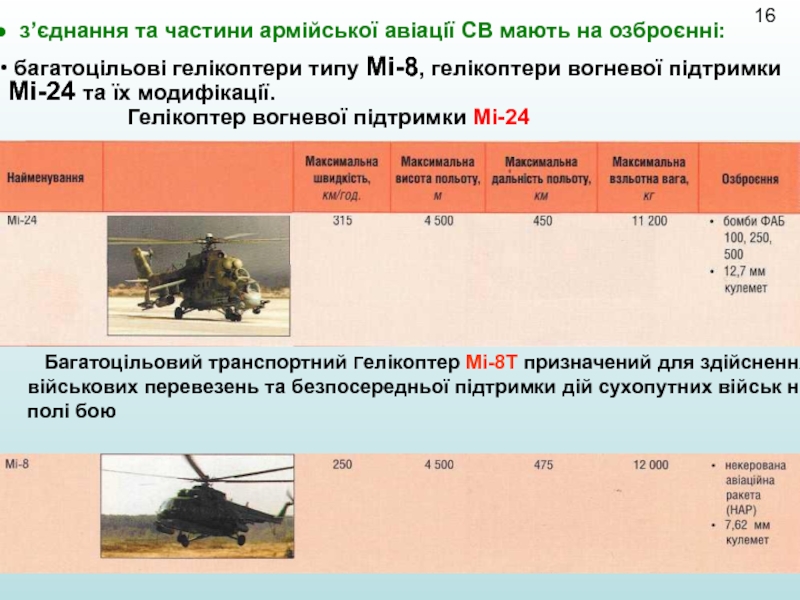

багатоцільові гелікоптери типу Мі-8, гелікоптери вогневої підтримки Мі-24 та їх

модифікації.

Гелікоптер вогневої підтримки Мі-24

Багатоцільовий транспортний Гелікоптер Мі-8Т призначений для здійснення військових перевезень та безпосередньої підтримки дій сухопутних військ на полі бою

16

з’ єднань, частин , підрозділів Сухопутних військ при виконані їми

бойових завдань

17

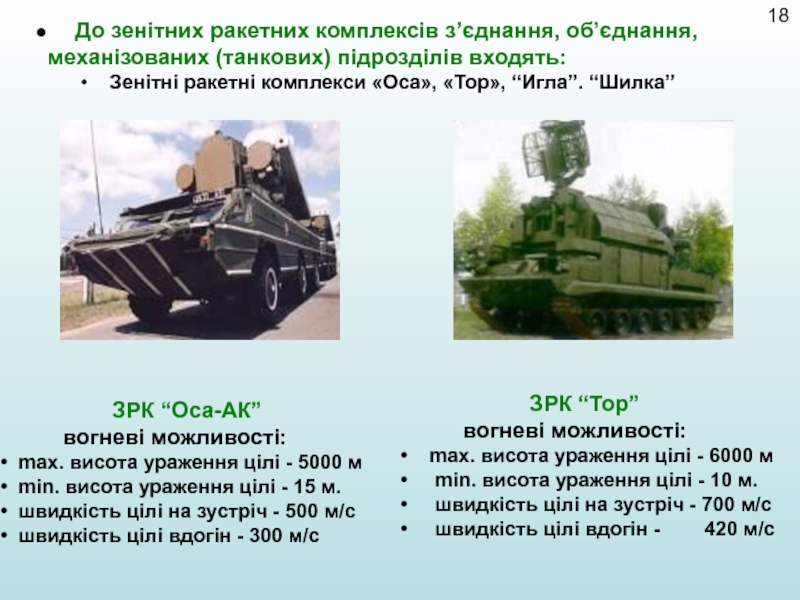

(танкових) підрозділів входять:
Зенітні ракетні комплекси «Оса», «Тор», “Игла”.

“Шилка”

ЗРК “Тор”
вогневі можливості:
max. висота ураження цілі - 6000 м
min. висота ураження цілі - 10 м.
швидкість цілі на зустріч - 700 м/с
швидкість цілі вдогін - 420 м/с

ЗРК “Оса-АК”
вогневі можливості:
max. висота ураження цілі - 5000 м
min. висота ураження цілі - 15 м.
швидкість цілі на зустріч - 500 м/с
швидкість цілі вдогін - 300 м/с

18

ЗСУ “Шилка”
вогневі можливості:
max. висота ураження

цілі - 1500 м
min. висота ураження цілі - 0 м.
швидкість цілі на зустріч - 417 м/с
швидкість цілі вдогін - 306 м/с

ПЗРК “Ігла”
вогневі можливості:
max. висота ураження цілі - 3000 м
min. висота ураження цілі - 10 м.
швидкість цілі на зустріч - 360 м/с
швидкість цілі вдогін - 320 м/с

19

повітряного командування належать (Рис.1.2.2.)
- бригади тактичної авіацїї;
- зенітно

- ракетні полки;
- радіотехнічна бригада.

До складу повітряних сил належать:
роди авіації:
– бомбардувальна;
- винищувальна;
- штурмова;
- розвідувальна;
- транспортна;
роди військ:
- зенітні ракетні;
– радіотехнічні.

20

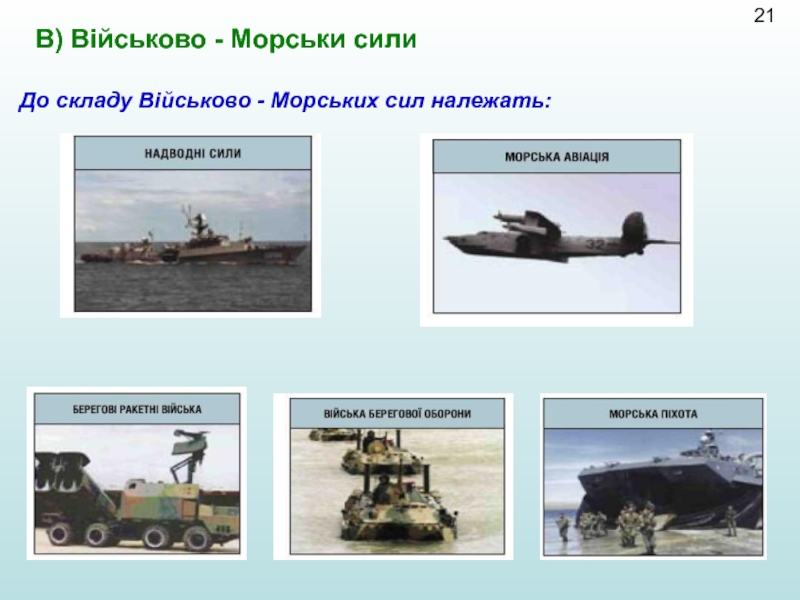

Військово - Морських сил належать:

21
