Южно - Уральский Государственный Университет Факультет военного обучения Цикл

дисциплина
«конструкция артиллерийского вооружения»

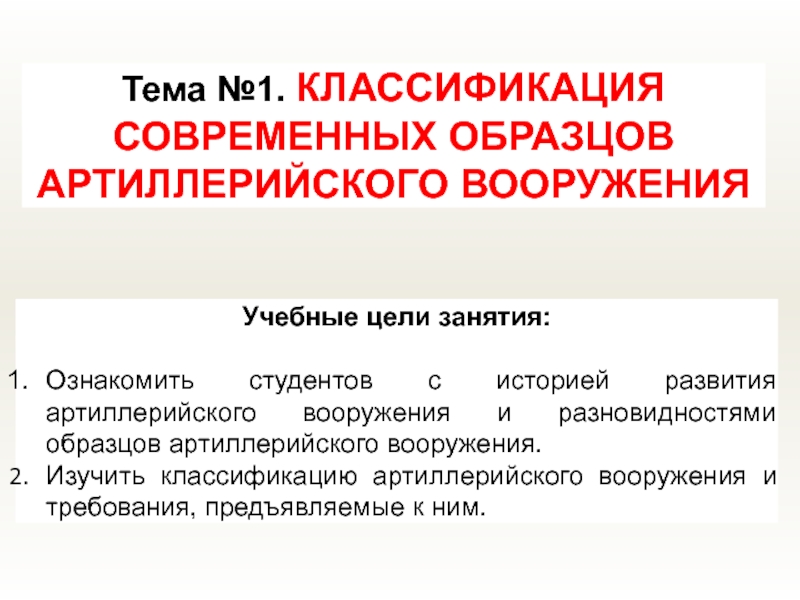

с историей развития артиллерийского вооружения и разновидностями образцов артиллерийского вооружения.
Изучить

классификацию артиллерийского вооружения и требования, предъявляемые к ним.

знающего устройство основных образцов артиллерийского вооружения, правила их эксплуатации и

требования безопасности.
В результате изучения дисциплины студенты должны:
знать:
классификацию артиллерийского вооружения и требования, предъявляемые к ним.
классификацию и разновидности артиллерийских приборов и правилах их эксплуатации.
назначение, устройство и принцип работы основных наблюдательных приборов.
классификацию, назначение, общее устройство и принцип действия артиллерийских орудий, миномётов и реактивных систем залпового огня.
боевые характеристики и конструктивные схемы типовых артиллерийских орудий, миномётов и РСЗО, а также особенности устройства противотанковых, танковых, самодвижущихся и самоходных орудий и минометов.
боевые характеристики, устройство, принцип действия гранатометов и требования безопасности при обращении с ними.

образцов вооружения;
выполнять требования безопасности при обращении с образцами артиллерийского вооружения,

стрелкового оружия и гранатометов.

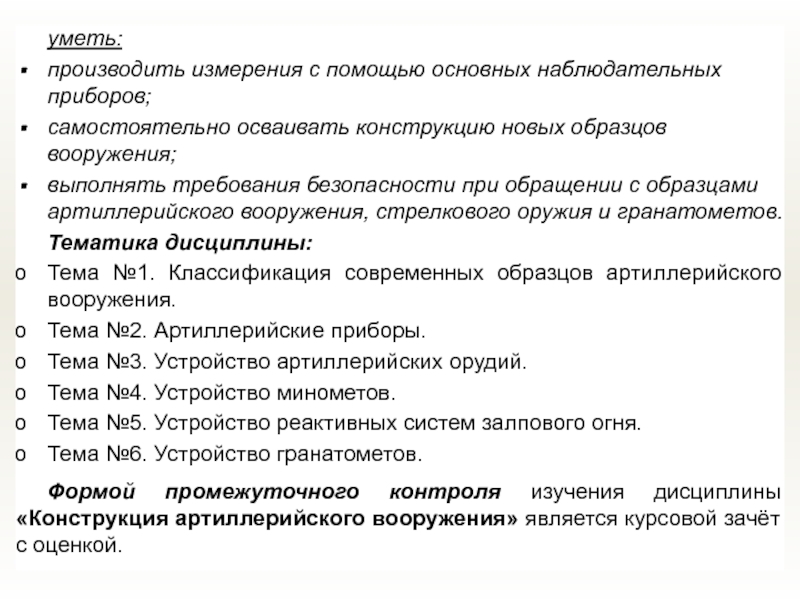

Тематика дисциплины:
Тема №1. Классификация современных образцов артиллерийского вооружения.
Тема №2. Артиллерийские приборы.
Тема №3. Устройство артиллерийских орудий.
Тема №4. Устройство минометов.
Тема №5. Устройство реактивных систем залпового огня.
Тема №6. Устройство гранатометов.
Формой промежуточного контроля изучения дисциплины «Конструкция артиллерийского вооружения» является курсовой зачёт с оценкой.

берет свое начало от французского «artillerie» (приготовлять, снаряжать), либо от

итальянского «arte de tirare» (искусство стрелять).
Периодом зарождения артиллерии следует считать время открытия метательных свойств пороха.
Во второй половине XII века в Китае было изобретено огнестрельное оружие - огненные пики.
В первом тысячелетии нашей эры огнеметное оружие проникло в Европу с Востока через арабов и византийцев к испанцам, а от них к остальным европейским народам.
Официально считается, что в Европе огнестрельное оружие возникло в XIV веке, когда развитие техники позволило использовать энергию пороха.

пищали и тюфяки).
Позднее появились мортиры. В России первые образцы

мортир называли можжирами.
В XVI в. появился еще один вид орудий - гаубицы. В России гаубицы назывались гафуницами.
Ручное огнестрельное оружие в ранний период имело множество названий: петриналь, бомбарда, ручница, кулеврина, самопал.
В середине XV века ручное оружие называлось аркебуза, а на Руси – пищалью.
В XVI веке появились мушкеты.
В конце XVII века появились винтовки.
Постепенно шла и миниатюризация оружия, которая привела к появлению пистолетов и револьверов.
К концу XIX века эволюция ручного огнестрельного оружия прошла все стадии, и приняло, тот вид, что имеет сейчас.

батарею из 44 мортирок, смонтированных на вращающемся основании.
В 1757 г.

офицеры-артиллеристы М.В.Данилов и М.Г.Мартынов сконструировали новый вид гаубицы, названный ими «единорогом».
В 1860 г. принята на вооружение армии первая нарезная пушка.
В 1867 г. на вооружение поступили нарезные казнозарядные орудия, заряжаемые с казенной части.
В 1872 г. усилиями талантливого изобретателя В. С. Барановского было создано первое в мире скорострельное орудие (пушка Барановского).

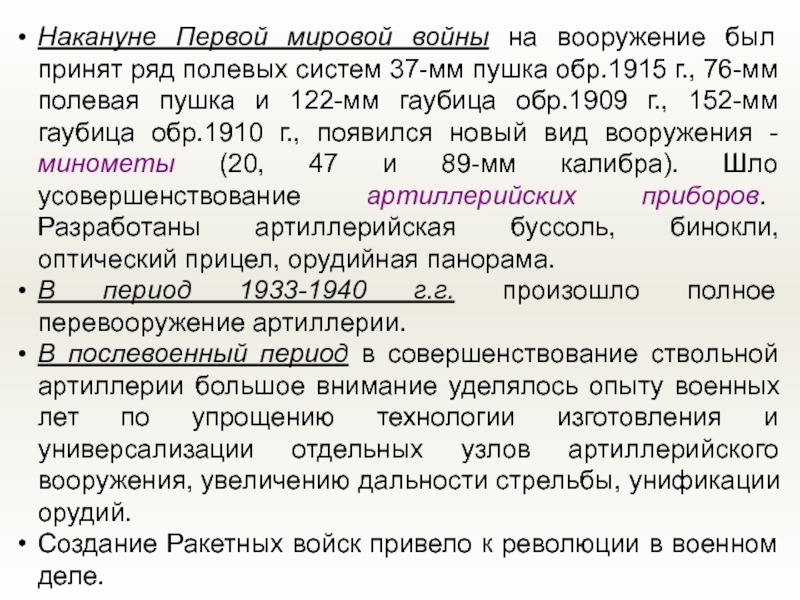

систем 37-мм пушка обр.1915 г., 76-мм полевая пушка и 122-мм

гаубица обр.1909 г., 152-мм гаубица обр.1910 г., появился новый вид вооружения - минометы (20, 47 и 89-мм калибра). Шло усовершенствование артиллерийских приборов. Разработаны артиллерийская буссоль, бинокли, оптический прицел, орудийная панорама.
В период 1933-1940 г.г. произошло полное перевооружение артиллерии.
В послевоенный период в совершенствование ствольной артиллерии большое внимание уделялось опыту военных лет по упрощению технологии изготовления и универсализации отдельных узлов артиллерийского вооружения, увеличению дальности стрельбы, унификации орудий.
Создание Ракетных войск привело к революции в военном деле.

НЕМУ

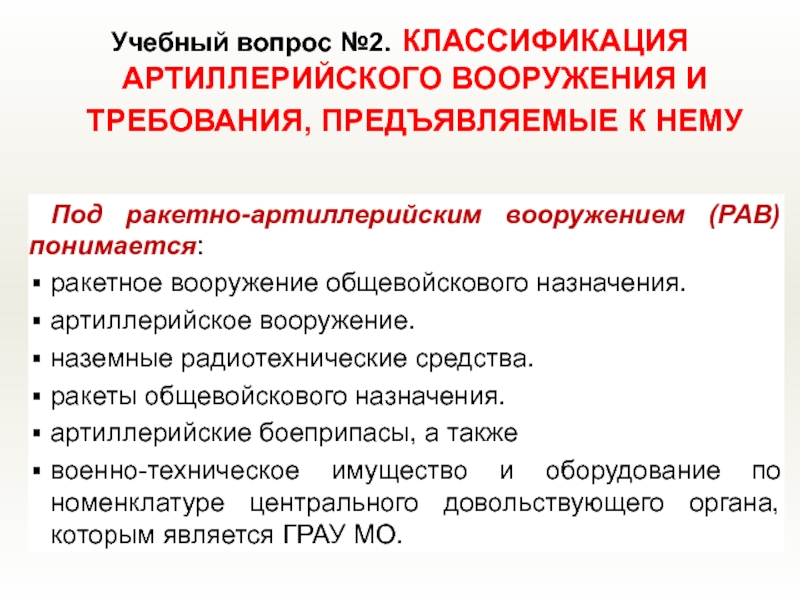

Под ракетно-артиллерийским вооружением (РАВ) понимается:
ракетное вооружение общевойскового назначения.
артиллерийское вооружение.
наземные

радиотехнические средства.
ракеты общевойскового назначения.
артиллерийские боеприпасы, а также
военно-техническое имущество и оборудование по номенклатуре центрального довольствующего органа, которым является ГРАУ МО.

подвижность;
авиатранспортабельность.
Эксплуатационные качества оружия:
надежность в эксплуатации;
живучесть;
простота и

удобство обслуживания;
безопасность в обращении.
Экономические качества орудий:
изготавливление серийно из отечественного сырья;
высокопроизводительных технологий производства;
унификация узлов агрегатов и деталей;
недорогие материалы.

Требования, предъявляемые к артиллерийскому вооружению

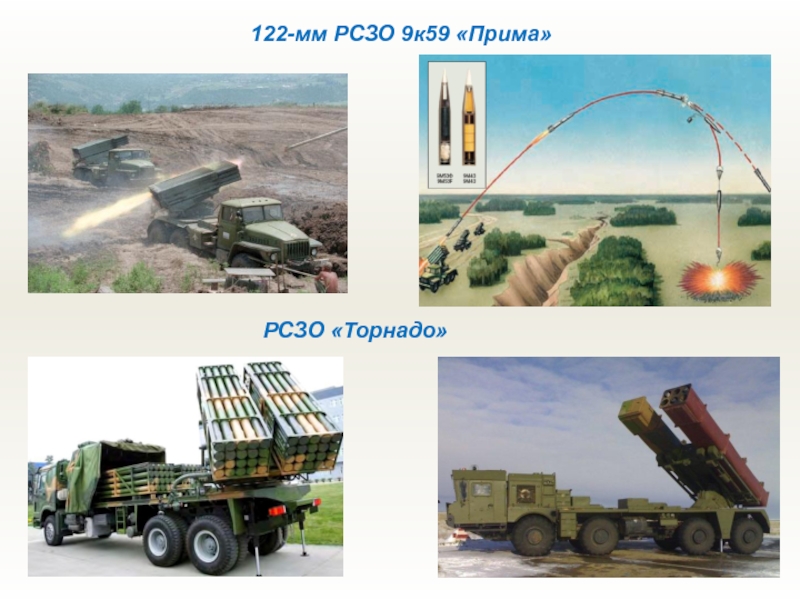

огня (РСЗО) предназначаются для ведения залпового огня по сравнительно большим

целям и площадям мощными снарядами осколочного, фугасного или иного действия.

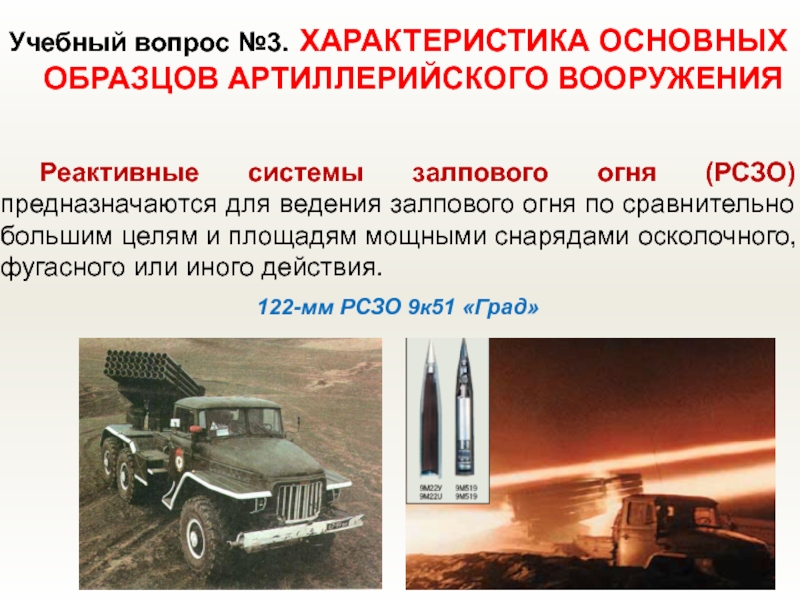

122-мм РСЗО 9к51 «Град»

силы и огневых средств противника, разрушения его оборонительных сооружений и

выполнения других задач на суше, море и в воздухе.

100-мм ПРП МТ-12Р:

125-мм ПТП «Спрут-Б»:

122мм СГ 2С1 «Гвоздика»:

122-мм гаубица Д-30:

2А36 «Гиацинт-Б»:

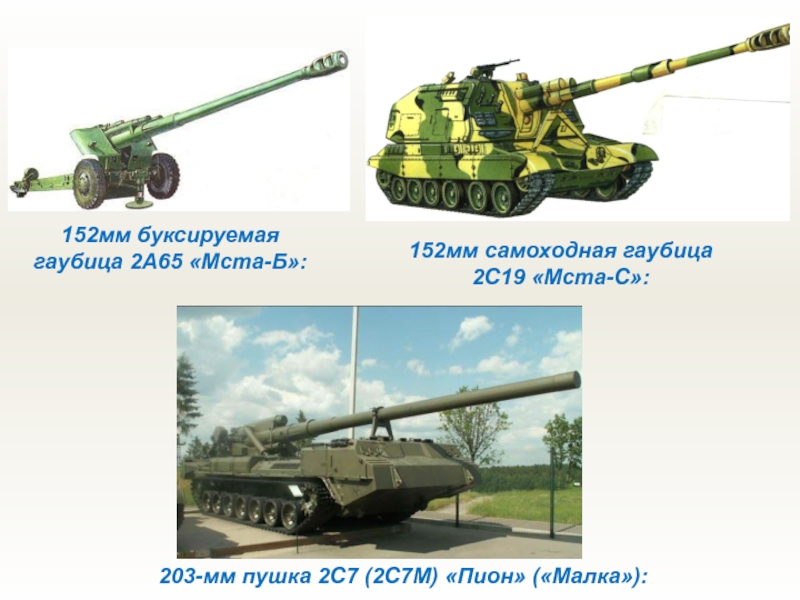

самоходная гаубица 2С19 «Мста-С»:

расположенных на открытой местности, в искусственных и естественных укрытиях: окопах,

траншеях, блиндажах, в оврагах, за обратными скатами высот, в лесу.

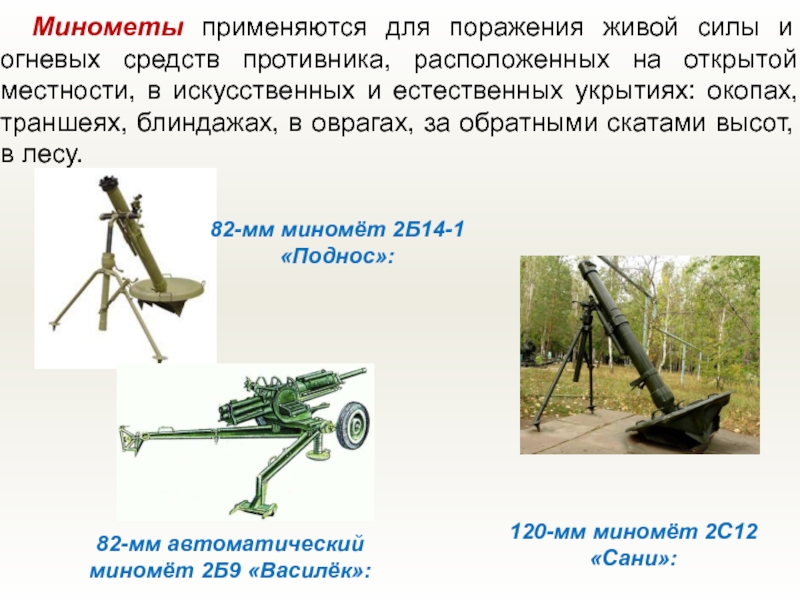

82-мм миномёт 2Б14-1 «Поднос»:

82-мм автоматический миномёт 2Б9 «Василёк»:

120-мм миномёт 2С12 «Сани»:

«Вена»
120-мм самоходное орудие 2С9 «Нона-С»

стабилизированную пушку, стреляющую осколочными, бронебойными и подкалиберными снарядами.
Основной боевой танк

Т -80

Основной боевой танк Т -90

Основной боевой танк Т -72

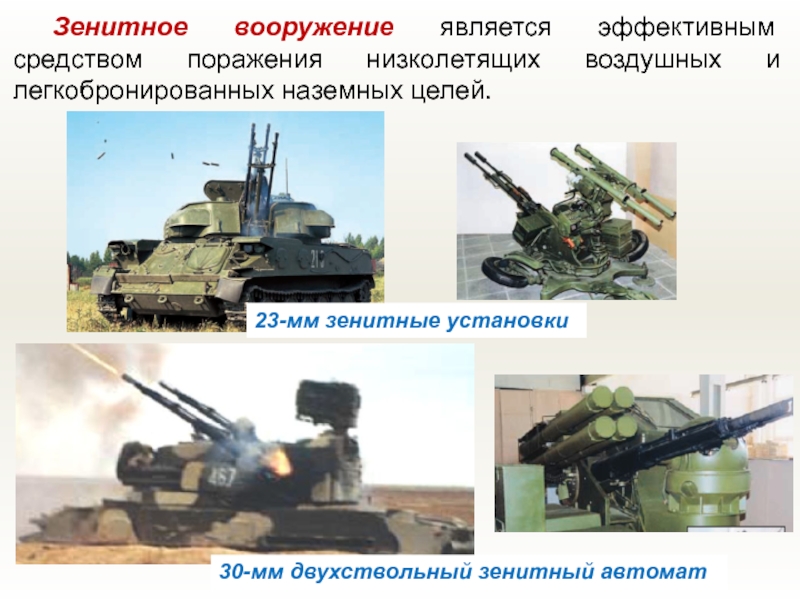

наземных целей.
23-мм зенитные установки
30-мм двухствольный зенитный автомат

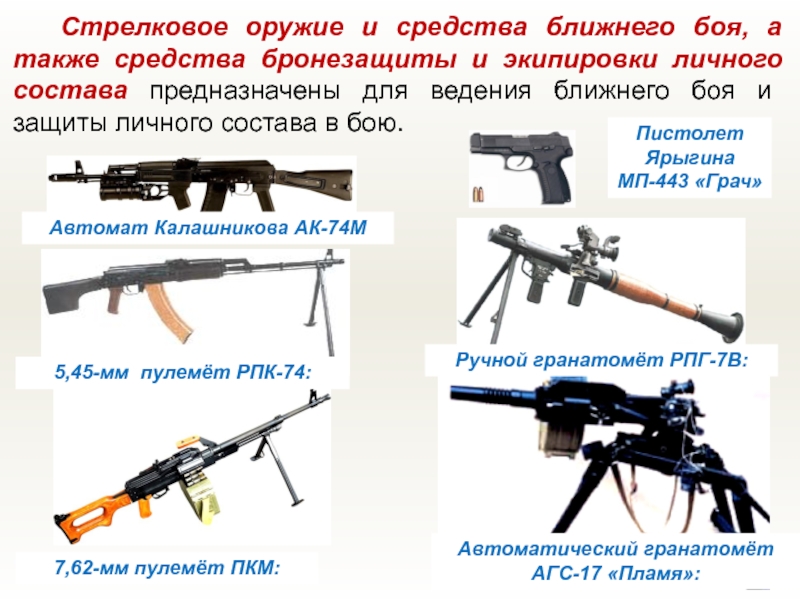

и экипировки личного состава предназначены для ведения ближнего боя и

защиты личного состава в бою.

Пистолет Ярыгина МП-443 «Грач»

Автомат Калашникова АК-74М

5,45-мм пулемёт РПК-74:

7,62-мм пулемёт ПКМ:

Ручной гранатомёт РПГ-7В:

Автоматический гранатомёт АГС-17 «Пламя»:

«КАПУСТНИК-БМ»
Средства управления, разведки и обеспечения стрельбы предназначены для автоматизированного

(неавтоматизированного) управления артиллерийскими подразделениями и ведения артиллерийской разведки и обслуживания стрельбы артиллерии.

разведки целей, определения координат местоположения и параметров движения целей, определения

баллистических, метеорологических и топографических данных для расчета условий стрельбы.

артиллерийского вооружения, ЗИП к артиллерийскому вооружению предназначены для технического обслуживания

и текущего ремонта вооружения и военной техники

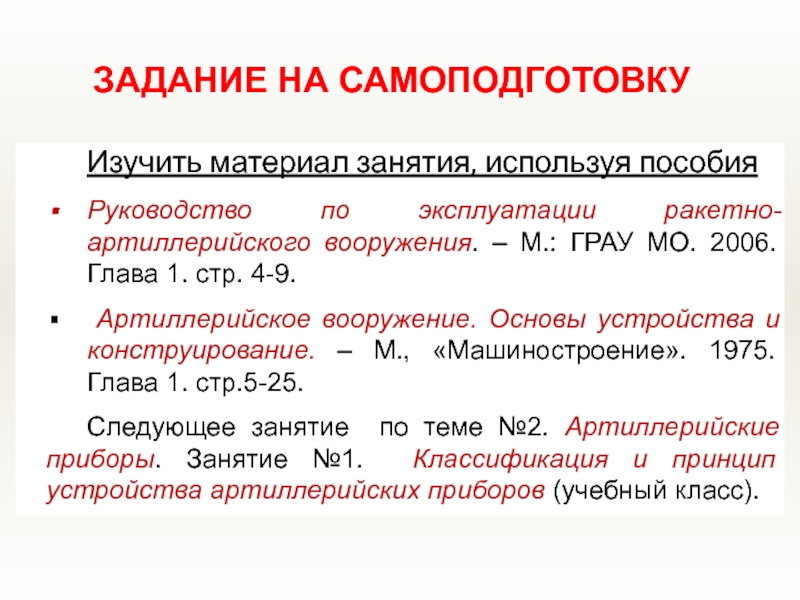

ракетно-артиллерийского вооружения. – М.: ГРАУ МО. 2006. Глава 1. стр.

4-9.
Артиллерийское вооружение. Основы устройства и конструирование. – М., «Машиностроение». 1975. Глава 1. стр.5-25.
Следующее занятие по теме №2. Артиллерийские приборы. Занятие №1. Классификация и принцип устройства артиллерийских приборов (учебный класс).
