Занятие №2 Кнопка и светодиоды презентация, доклад

for(int i=0; i < 5; i=i+1) { … }for – функция внутреннего цикла int – тип переменной (целочисленная)i – переменнаяi=0 – приравниваем переменную к 0i < 5 – максимальное значение переменной

Слайды и текст этой презентации

Слайд 1Занятие №2 Кнопка и светодиоды
1 - Подключение кнопки
2 – цикл for
3

– условие if и if else

Занятие №2 Кнопка и светодиоды1 - Подключение кнопки2 – цикл for3 – условие if и if else

Слайд 3for(int i=0; i < 5; i=i+1) { … }

for –

функция внутреннего цикла
int – тип переменной (целочисленная)
i – переменная
i=0

– приравниваем переменную к 0
i < 5 – максимальное значение переменной при которой цикл завершается
i=i+1 – на сколько увеличивается переменная
{ … } – цикл который выполняется
for(int i=0; i < 5; i=i+1) { … }for – функция внутреннего цикла int – тип переменной

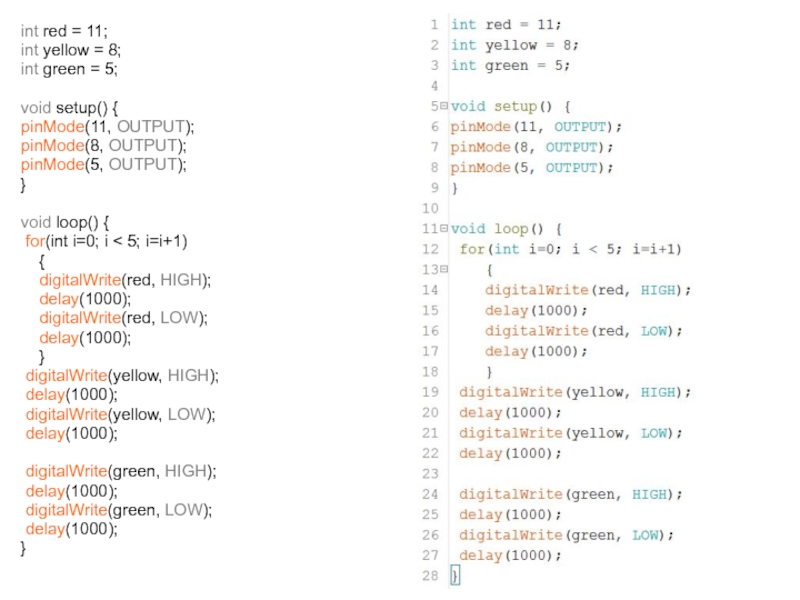

Слайд 4int red = 11;
int yellow = 8;
int green =

5;

void setup() {
pinMode(11, OUTPUT);
pinMode(8, OUTPUT);
pinMode(5, OUTPUT);
}

void loop() {
for(int

i=0; i < 5; i=i+1)
{
digitalWrite(red, HIGH);
delay(1000);
digitalWrite(red, LOW);
delay(1000);
}
digitalWrite(yellow, HIGH);
delay(1000);
digitalWrite(yellow, LOW);
delay(1000);

digitalWrite(green, HIGH);
delay(1000);
digitalWrite(green, LOW);
delay(1000);
}
int red = 11; int yellow = 8;int green = 5;void setup() {pinMode(11, OUTPUT); pinMode(8, OUTPUT);pinMode(5, OUTPUT);}void

Слайд 5Кнопка

Кнопка

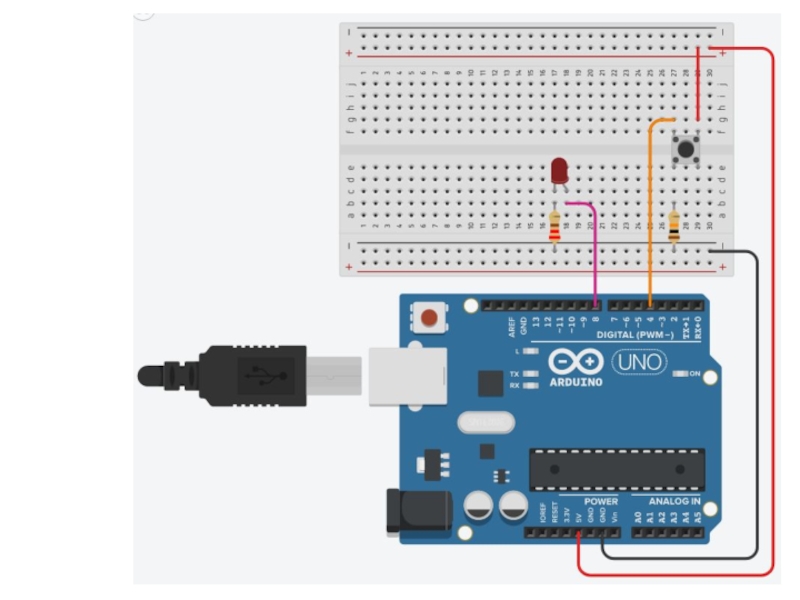

Слайд 6Кнопка и светодиод
Светодиод – желтый
Резистор 220 Ом
Резистор 10кОм

Кнопка и светодиодСветодиод – желтыйРезистор 220 ОмРезистор 10кОм

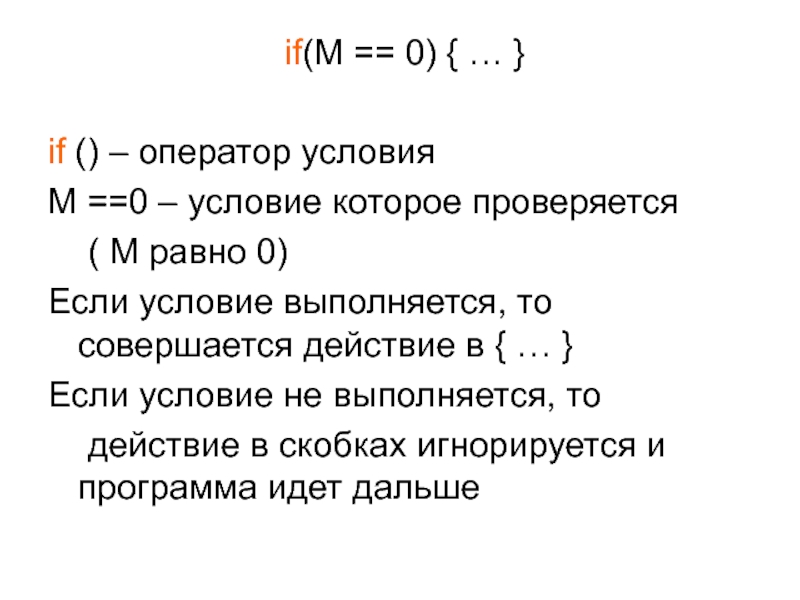

Слайд 8 if(M == 0) { … }

if () – оператор

условия
M ==0 – условие которое проверяется
( М равно 0)
Если

условие выполняется, то совершается действие в { … }
Если условие не выполняется, то
действие в скобках игнорируется и программа идет дальше
if(M == 0) { … }if () – оператор условия M ==0 – условие которое проверяется	(

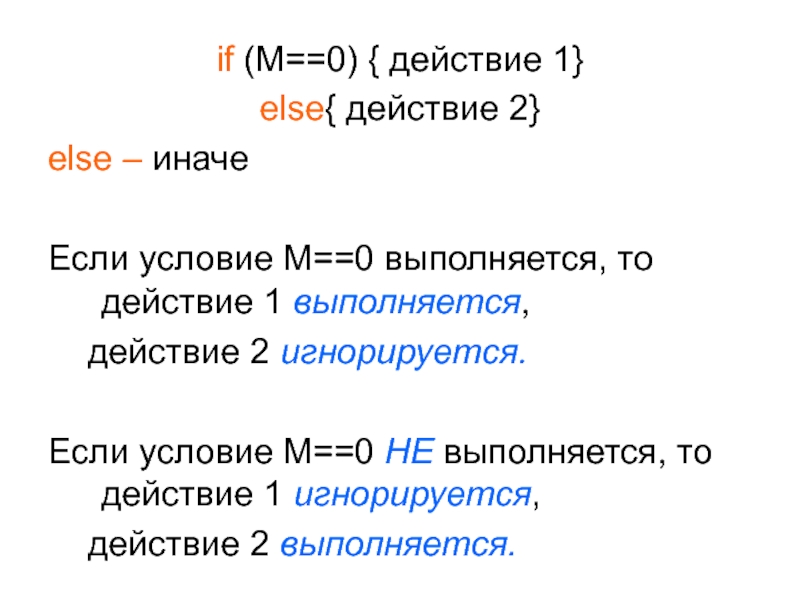

Слайд 9if (M==0) { действие 1}
else{ действие 2}
else – иначе

Если условие

M==0 выполняется, то действие 1 выполняется,
действие 2 игнорируется.

Если условие M==0

НЕ выполняется, то действие 1 игнорируется,
действие 2 выполняется.
if (M==0) { действие 1}else{ действие 2}else – иначеЕсли условие M==0 выполняется, то действие 1 выполняется,	действие 2

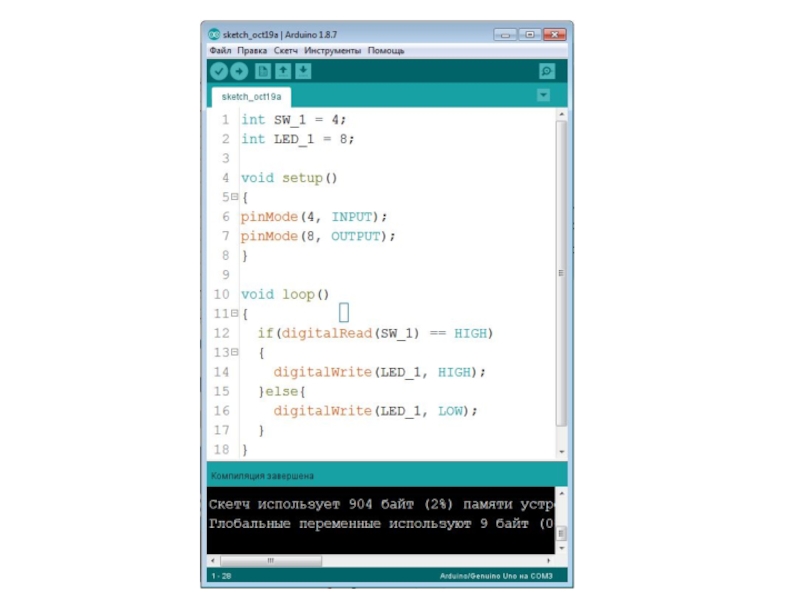

Слайд 10digitalRead(6)

digitalRead - функция чтения сигнала с цифрового выход
6 – номер

порта с которого надо считывать сигнал

digitalRead(6)digitalRead - функция чтения сигнала с цифрового выход6 – номер порта с которого надо считывать сигнал

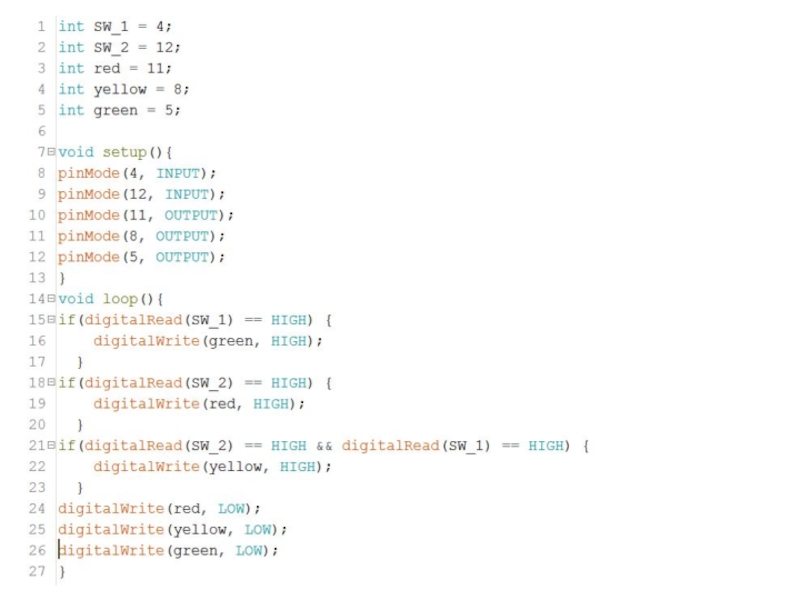

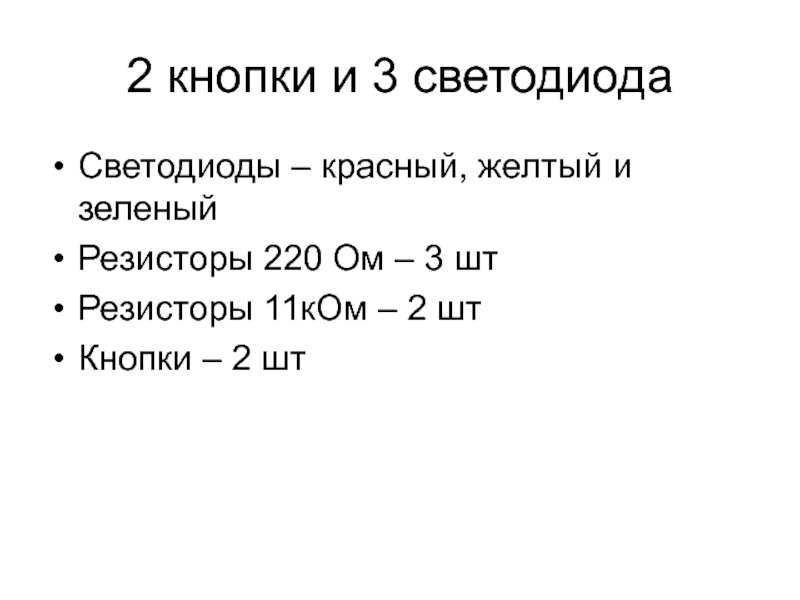

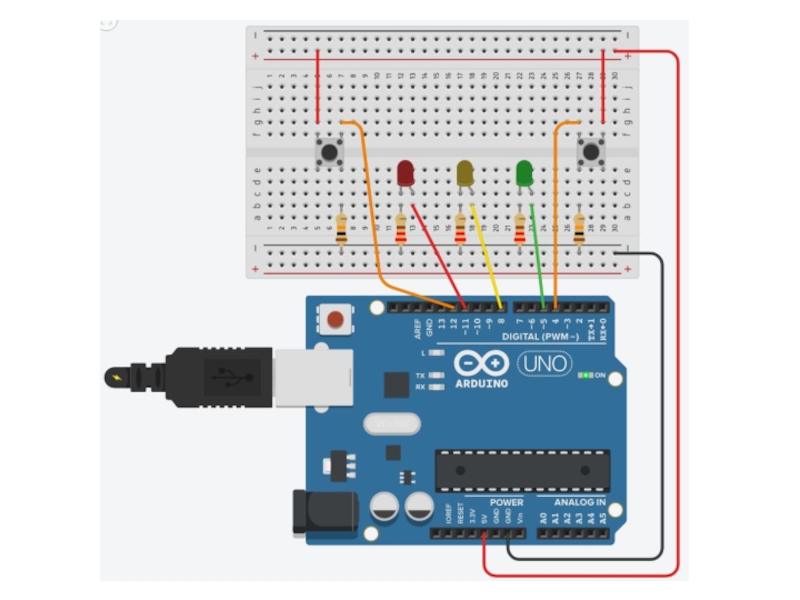

Слайд 122 кнопки и 3 светодиода
Светодиоды – красный, желтый и зеленый
Резисторы

220 Ом – 3 шт
Резисторы 11кОм – 2 шт
Кнопки –

2 шт

2 кнопки и 3 светодиодаСветодиоды – красный, желтый и зеленыйРезисторы 220 Ом – 3 штРезисторы 11кОм –
