Слайд 1Занятие №9
Воздействие сигнала и шума на линейный АД (продолжение)

Занятие №9Воздействие сигнала и шума на линейный АД (продолжение)

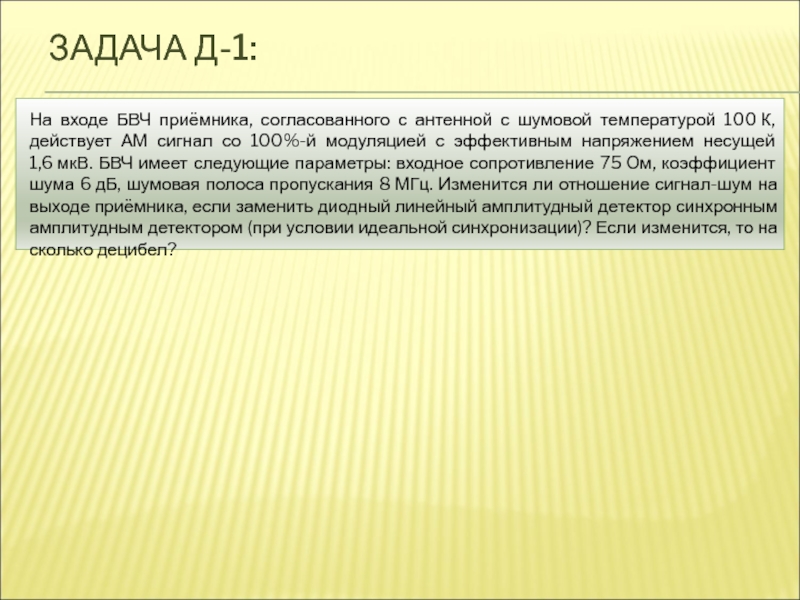

Слайд 2Задача Д-1:
На входе БВЧ приёмника, согласованного с антенной с шумовой

температурой 100 К, действует АМ сигнал со 100%-й модуляцией с эффективным

напряжением несущей 1,6 мкВ. БВЧ имеет следующие параметры: входное сопротивление 75 Ом, коэффициент шума 6 дБ, шумовая полоса пропускания 8 МГц. Изменится ли отношение сигнал-шум на выходе приёмника, если заменить диодный линейный амплитудный детектор синхронным амплитудным детектором (при условии идеальной синхронизации)? Если изменится, то на сколько децибел?
Задача Д-1:На входе БВЧ приёмника, согласованного с антенной с шумовой температурой 100 К, действует АМ сигнал со 100%-й

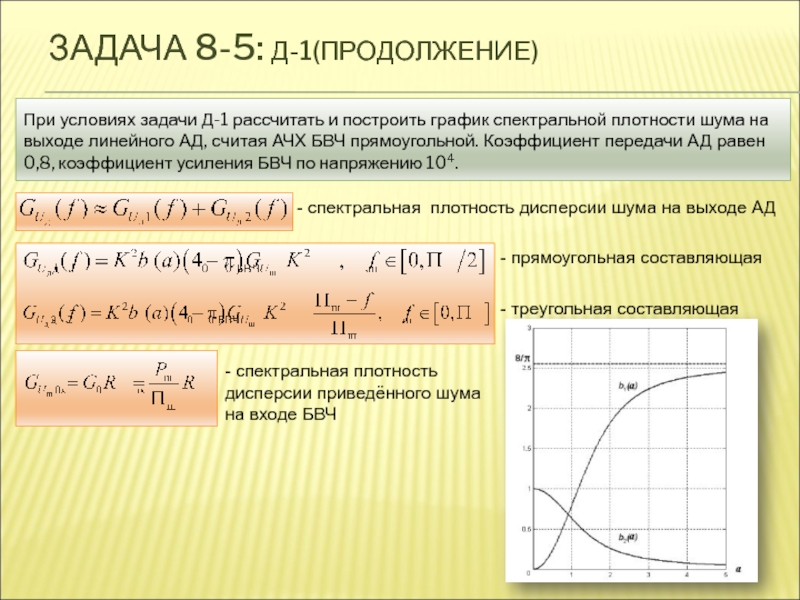

Слайд 3Задача 8-5: Д-1(продолжение)
При условиях задачи Д-1 рассчитать и построить график

спектральной плотности шума на выходе линейного АД, считая АЧХ БВЧ

прямоугольной. Коэффициент передачи АД равен 0,8, коэффициент усиления БВЧ по напряжению 104.

- спектральная плотность дисперсии шума на выходе АД

- прямоугольная составляющая

- треугольная составляющая

- спектральная плотность дисперсии приведённого шума на входе БВЧ

Задача 8-5: Д-1(продолжение)При условиях задачи Д-1 рассчитать и построить график спектральной плотности шума на выходе линейного АД,

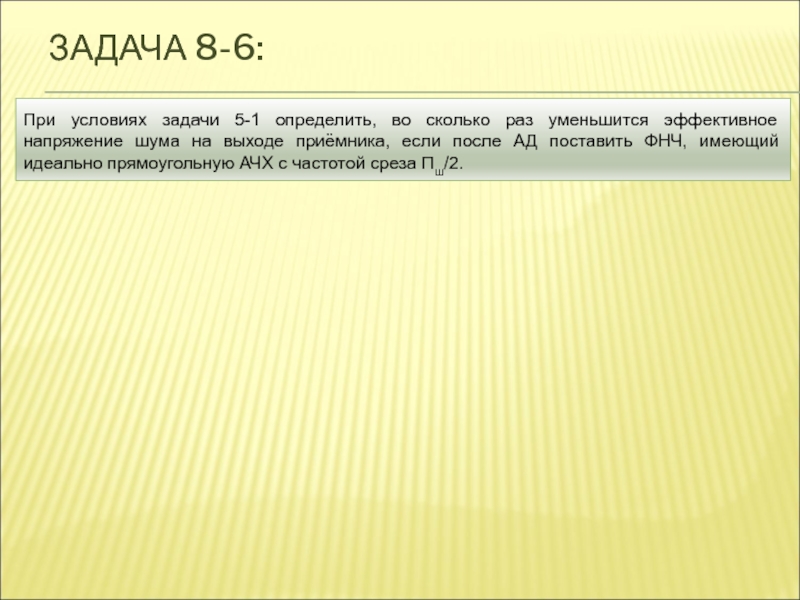

Слайд 4Задача 8-6:
При условиях задачи 5-1 определить, во сколько раз уменьшится

эффективное напряжение шума на выходе приёмника, если после АД поставить

ФНЧ, имеющий идеально прямоугольную АЧХ с частотой среза Пш/2.
Задача 8-6:При условиях задачи 5-1 определить, во сколько раз уменьшится эффективное напряжение шума на выходе приёмника, если

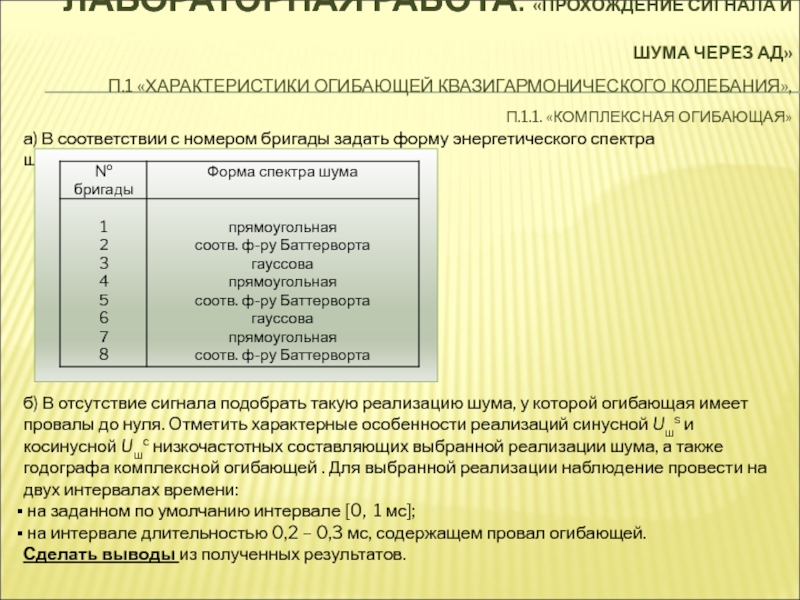

Слайд 5Лабораторная работа: «Прохождение сигнала и шума через АД» п.1 «Характеристики огибающей

квазигармонического колебания», п.1.1. «Комплексная огибающая»
а) В соответствии с номером бригады

задать форму энергетического спектра шума

б) В отсутствие сигнала подобрать такую реализацию шума, у которой огибающая имеет провалы до нуля. Отметить характерные особенности реализаций синусной Uшs и косинусной Uшc низкочастотных составляющих выбранной реализации шума, а также годографа комплексной огибающей . Для выбранной реализации наблюдение провести на двух интервалах времени:
на заданном по умолчанию интервале [0,  1 мс];
на интервале длительностью 0,2 – 0,3 мс, содержащем провал огибающей.
Сделать выводы из полученных результатов.

Лабораторная работа: «Прохождение сигнала и шума через АД» п.1 «Характеристики огибающей квазигармонического колебания»,  п.1.1. «Комплексная огибающая»а)

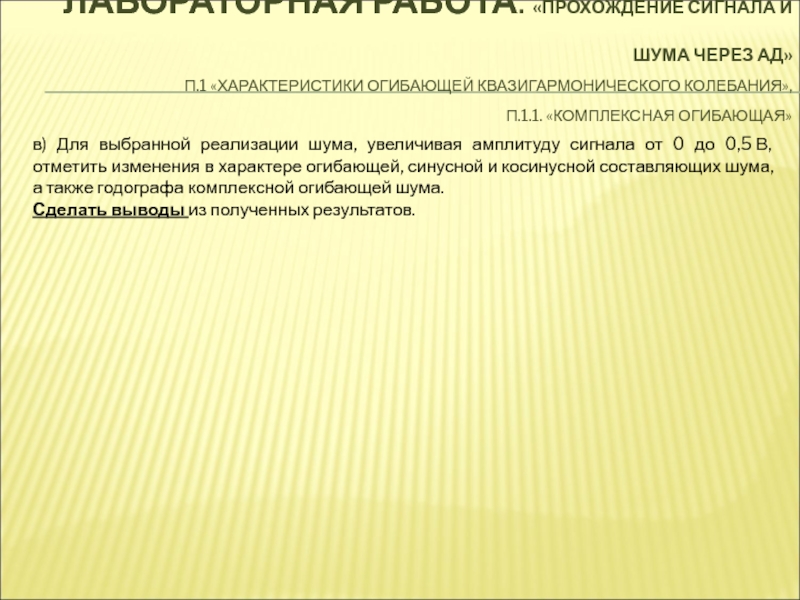

Слайд 6Лабораторная работа: «Прохождение сигнала и шума через АД» п.1 «Характеристики огибающей

квазигармонического колебания», п.1.1. «Комплексная огибающая»
в) Для выбранной реализации шума, увеличивая

амплитуду сигнала от 0 до 0,5 В, отметить изменения в характере огибающей, синусной и косинусной составляющих шума, а также годографа комплексной огибающей шума.
Сделать выводы из полученных результатов.
Лабораторная работа: «Прохождение сигнала и шума через АД» п.1 «Характеристики огибающей квазигармонического колебания»,  п.1.1. «Комплексная огибающая»в)

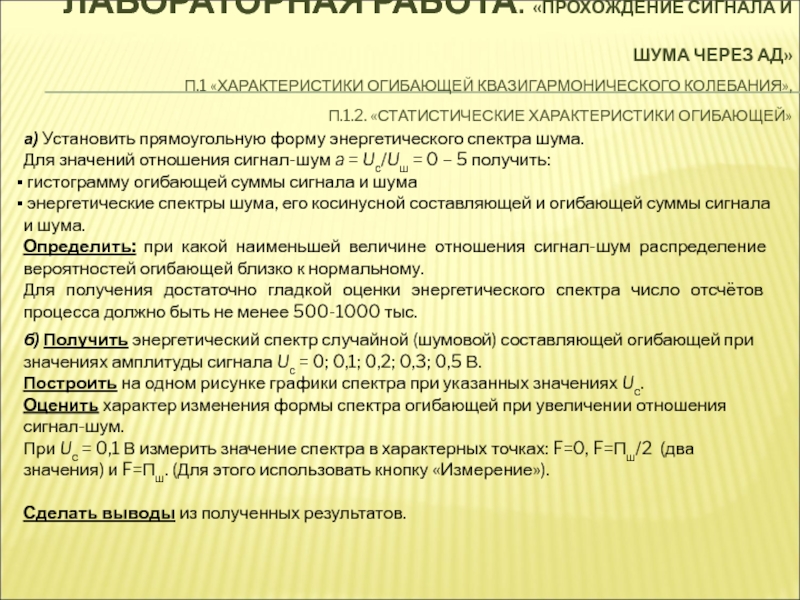

Слайд 7Лабораторная работа: «Прохождение сигнала и шума через АД» п.1 «Характеристики огибающей

квазигармонического колебания», п.1.2. «Статистические характеристики огибающей»
а) Установить прямоугольную форму энергетического спектра

шума.
Для значений отношения сигнал-шум a = Uс/Uш = 0 – 5 получить:
гистограмму огибающей суммы сигнала и шума
энергетические спектры шума, его косинусной составляющей и огибающей суммы сигнала и шума.
Определить: при какой наименьшей величине отношения сигнал-шум распределение вероятностей огибающей близко к нормальному.
Для получения достаточно гладкой оценки энергетического спектра число отсчётов процесса должно быть не менее 500-1000 тыс.

б) Получить энергетический спектр случайной (шумовой) составляющей огибающей при значениях амплитуды сигнала Uс = 0; 0,1; 0,2; 0,3; 0,5 В.
Построить на одном рисунке графики спектра при указанных значениях Uс.
Оценить характер изменения формы спектра огибающей при увеличении отношения сигнал-шум.
При Uс = 0,1 В измерить значение спектра в характерных точках: F=0, F=Пш/2 (два значения) и F=Пш. (Для этого использовать кнопку «Измерение»).

Сделать выводы из полученных результатов.

Лабораторная работа: «Прохождение сигнала и шума через АД» п.1 «Характеристики огибающей квазигармонического колебания», п.1.2. «Статистические характеристики огибающей»а)

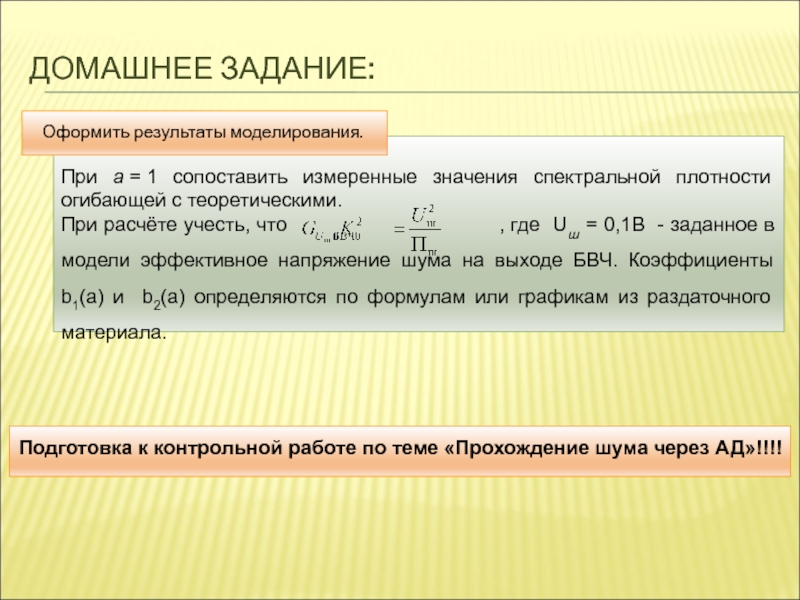

Слайд 8Домашнее задание:

При a = 1 сопоставить измеренные значения спектральной плотности огибающей с

теоретическими.
При расчёте учесть, что

, где Uш = 0,1В - заданное в модели эффективное напряжение шума на выходе БВЧ. Коэффициенты b1(a) и b2(a) определяются по формулам или графикам из раздаточного материала.

Оформить результаты моделирования.

Подготовка к контрольной работе по теме «Прохождение шума через АД»!!!!

Домашнее задание:При a = 1 сопоставить измеренные значения спектральной плотности огибающей с теоретическими.При расчёте учесть, что
