14.02.2019 1 Вопросы: 4.Контроль прочности бетона. Нормируемые характеристики

морозостойкость бетона.
6.Защитные свойства бетона.
Лекция №6 (продолжение)
Тема № 7. Свойства

Время: 2 ч.

Литература: [1] с. 382…397, [2] c. 110…129.

высверленных или вырубленных из изделия.
Выборочные испытания готовых изделий и конструкций.
По

По косвенным характеристикам механических свойств бетона.

Основан на испытании одной или нескольких серий контрольных образцов.

Основан на испытании единичных изделий и конструкций.

Основан на испытаниях не менее чем 30 серий образцов, что позволяет гарантировать прочность бетона с учетом ее фактической однородности за анализируемый период контроля.

бетона.
Приемка бетона путем сравнения его фактической прочности с нормируемой без

К неунифицированным характеристикам прочности бетона при статистическом контроле относятся:

средняя (фактическая) прочность партии Rт,j .

требуемая прочность Rd .

средний уровень прочности Rmu .

Статистический контроль основан на достаточно большом количестве испытаний и позволяет гарантировать прочность бетона с учетом ее фактической однородности в партиях, выпущенных за анализируемый период (интервал времени от одной недели до двух месяцев).

по формуле
где: Bn - нормируемое значение соответствующей прочности бетона (в

Средний уровень прочности вычисляют по формуле

где: kmu - коэффициент среднего уровня прочности, определяемый как функция коэффициента вариации прочности, kmu = f(kv).

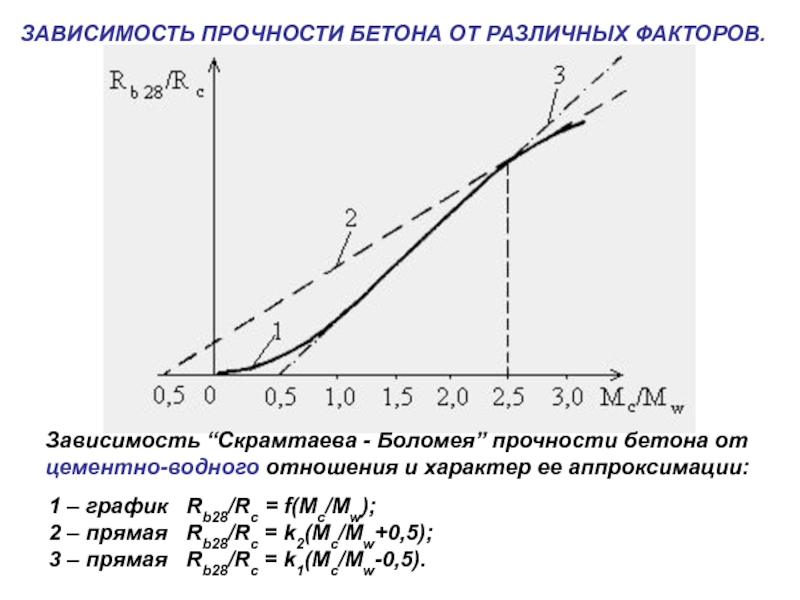

прочности бетона от цементно-водного отношения и характер ее аппроксимации:
1 –

и размеры.
Величина и характер деформации существенно влияют на несущую и

Диаграмма  –  бетона:
Rpr – призменная прочность; εtot

.

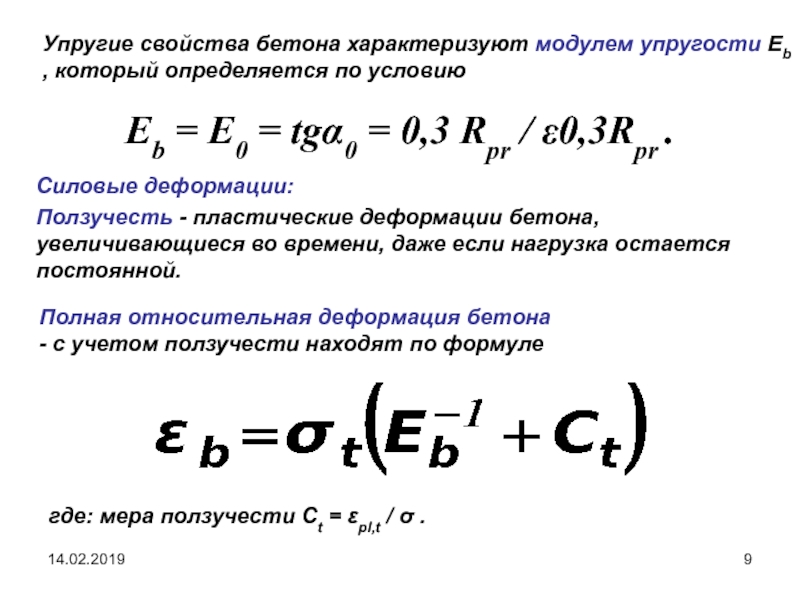

Упругие свойства бетона характеризуют модулем упругости Еb , который определяется

Ползучесть - пластические деформации бетона, увеличивающиеся во времени, даже если нагрузка остается постоянной.

Полная относительная деформация бетона
- с учетом ползучести находят по формуле

где: мера ползучести Ct = εpl,t / σ .

Силовые деформации:

физико-химических процессов твердения цемента.
Усадочные деформации
В зависимости от факторов, их

Полная деформация усадки определяется, как сумма этих составляющих.

Температурные деформации обусловливаются нагревом бетона, вызываемым различными причинами, и в том числе экзотермией цемента.

Свободные температурные деформации бетона можно вычислить по формуле

где: T — изменение температуры бетона, К; b — температурный коэффициент линейного расширения бетона, изменяющийся в пределах (0,7...1,5)·10-5 К-1.

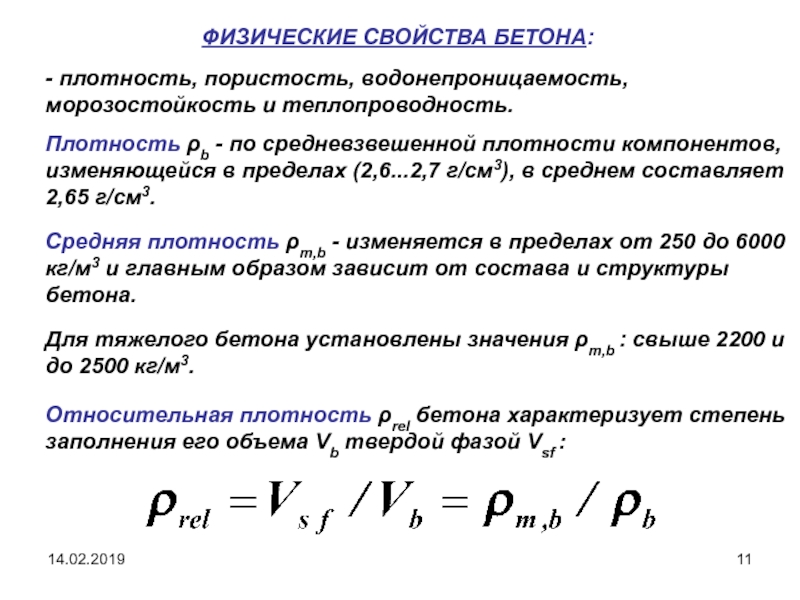

- по средневзвешенной плотности компонентов, изменяющейся в пределах (2,6...2,7 г/см3),

Средняя плотность ρm,b - изменяется в пределах от 250 до 6000 кг/м3 и главным образом зависит от состава и структуры бетона.

Для тяжелого бетона установлены значения ρm,b : свыше 2200 и до 2500 кг/м3.

Относительная плотность ρrel бетона характеризует степень заполнения его объема Vb твердой фазой Vsf :

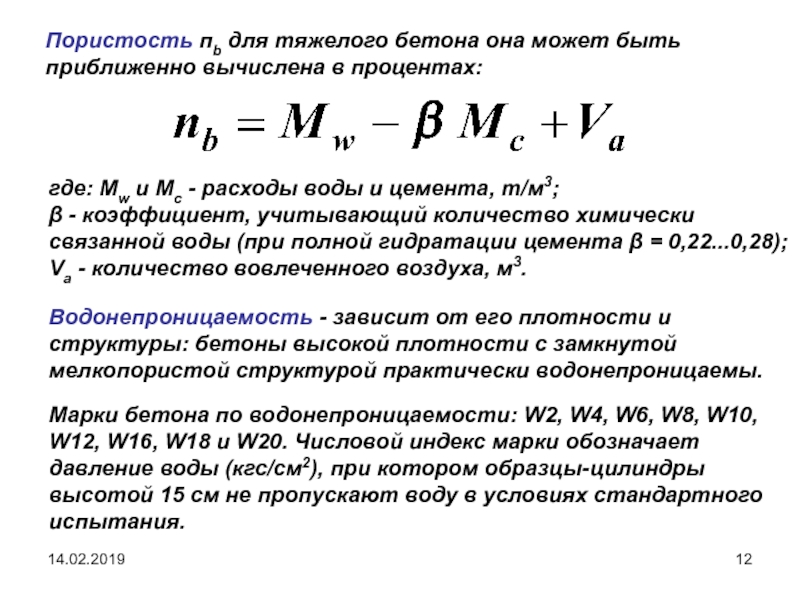

в процентах:
где: Mw и Мс - расходы воды и цемента,

Водонепроницаемость - зависит от его плотности и структуры: бетоны высокой плотности с замкнутой мелкопористой структурой практически водонепроницаемы.

Марки бетона по водонепроницаемости: W2, W4, W6, W8, W10, W12, W16, W18 и W20. Числовой индекс марки обозначает давление воды (кгс/см2), при котором образцы-цилиндры высотой 15 см не пропускают воду в условиях стандартного испытания.

фильтрации воды k.
Морозостойкость - зависит от морозостойкости компонентов бетона, структуры

Марки бетона по морозостойкости: F50, F75, F100, F150, F200, F300, F400, F500, F600, F800, F1000. Числовой индекс марки обозначает количество циклов попеременного замораживания, которое выдерживает серия стандартных образцов кубов
(n = 6) при испытании.

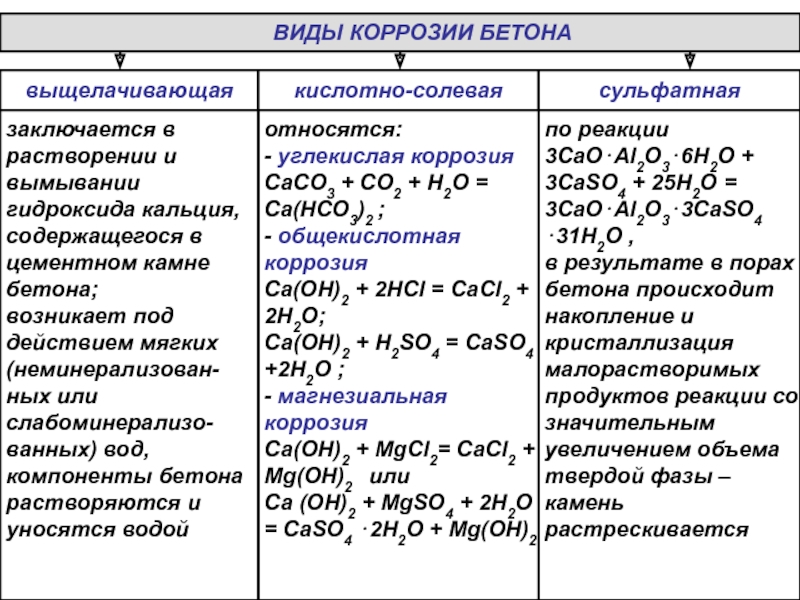

КОРРОЗИЯ БЕТОНА

- процесс разрушения бетона под воздействием внешней агрессивной к бетону среды.

Агрессивная среда может быть газообразной, жидкой и твердой.

,
в результате в порах бетона происходит накопление и кристаллизация малорастворимых

относятся:
- углекислая коррозия
СаCО3 + СО2 + Н2О = Ca(HCO3)2 ;
- общекислотная коррозия
Ca(OH)2 + 2HСl = СаСl2 + 2Н2О;
Са(ОН)2 + H2SO4 = CaSO4 +2H2O ;
- магнезиальная коррозия
Са(ОН)2 + MgCl2= СаСl2 + Mg(OH)2 или
Са (ОН)2 + MgSO4 + 2Н2О = CaSO4 2H2O + Mg(OH)2

заключается в растворении и вымывании гидроксида кальция, содержащегося в цементном камне бетона;
возникает под действием мягких (неминерализован-ных или слабоминерализо-ванных) вод, компоненты бетона растворяются и уносятся водой

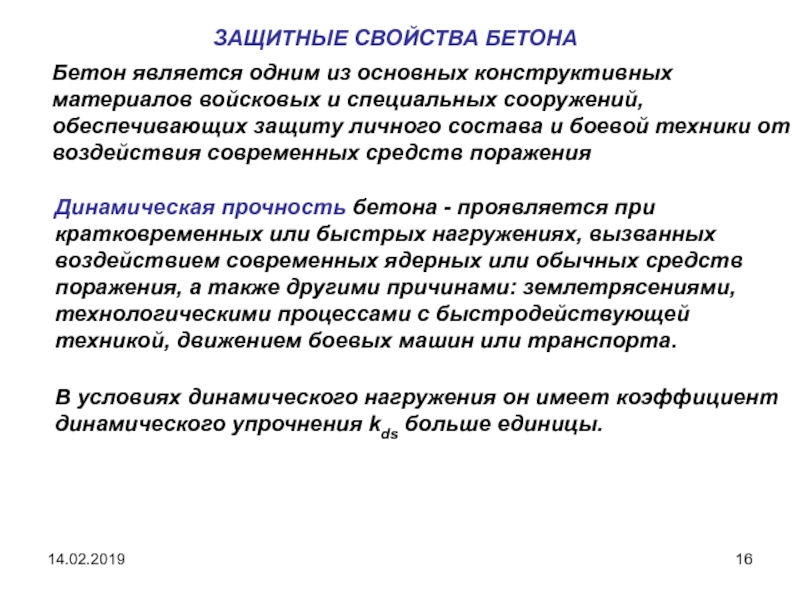

войсковых и специальных сооружений, обеспечивающих защиту личного состава и боевой

Динамическая прочность бетона - проявляется при кратковременных или быстрых нагружениях, вызванных воздействием современных ядерных или обычных средств поражения, а также другими причинами: землетрясениями, технологическими процессами с быстродействующей техникой, движением боевых машин или транспорта.

В условиях динамического нагружения он имеет коэффициент динамического упрочнения kds больше единицы.

IIn - зона стандартной прочности; III - область длительной прочности.
Зависимость

= 0,01 с.

в сталях.

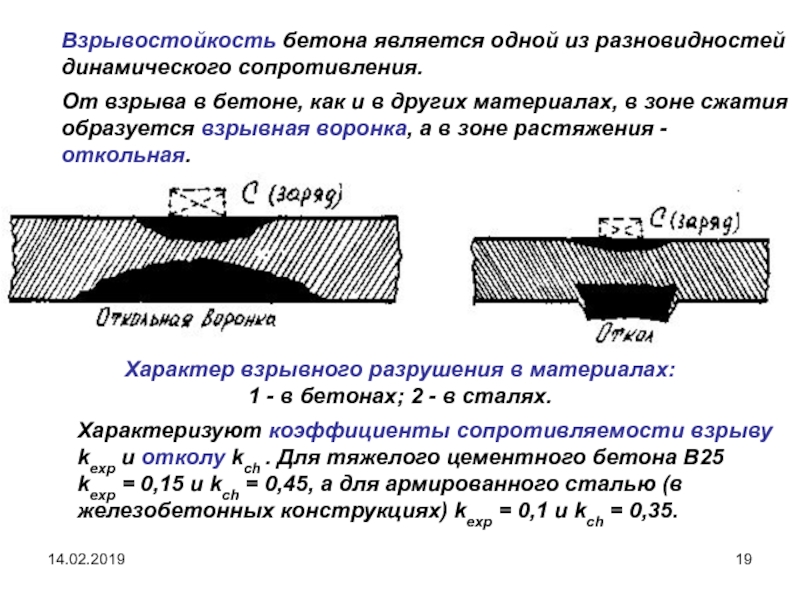

Взрывостойкость бетона является одной из разновидностей динамического сопротивления.
От взрыва

Характеризуют коэффициенты сопротивляемости взрыву kexp и отколу kch . Для тяжелого цементного бетона В25
kexp = 0,15 и kch = 0,45, а для армированного сталью (в железобетонных конструкциях) kexp = 0,1 и kch = 0,35.

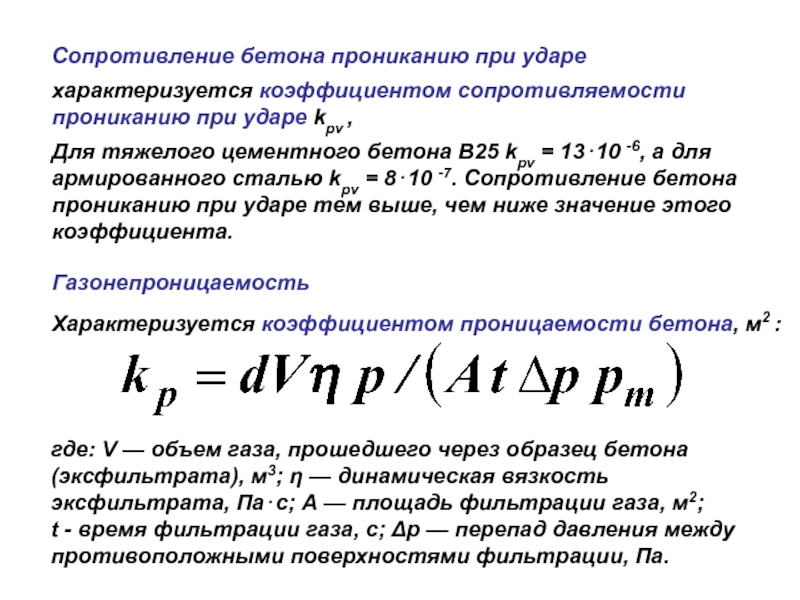

kpv ,
Для тяжелого цементного бетона В25 kpv = 1310 -6,

Характеризуется коэффициентом проницаемости бетона, м2 :

Газонепроницаемость

где: V — объем газа, прошедшего через образец бетона (эксфильтрата), м3; η — динамическая вязкость эксфильтрата, Пас; А — площадь фильтрации газа, м2;
t - время фильтрации газа, с; р — перепад давления между противоположными поверхностями фильтрации, Па.

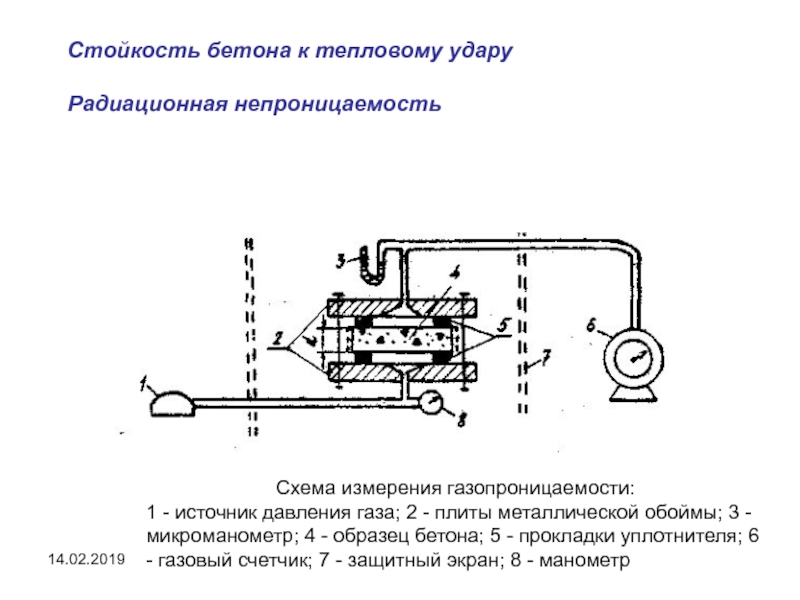

металлической обоймы; 3 - микроманометр; 4 - образец бетона; 5

Стойкость бетона к тепловому удару

Радиационная непроницаемость
