4.4 Приведение погрешности ко входу и выходу средства измерений
Содержание
- 1. 4.4 Приведение погрешности ко входу и выходу средства измерений
- 2. Погрешность на выходе СИв ОТНОСИТЕЛЬНОЙ ФОРМЕ:Погрешность, приведенная ко входу СИ:
- 3. Для случая линейной функции преобразования Чувствительность линейной ФПр:Погрешность, приведенная к входу:
- 4. Для случая степенной функции преобразованияЧувствительность степенной ФПр:Погрешность, приведенная к входу:
- 5. Погрешность нормируется в виде ПРИВЕДЕННОЙ ПОГРЕШНОСТИ (особенно
- 6. Пример:n = 1 линейная ФПр СИ.начало диапазона: x =
- 7. Скачать презентанцию

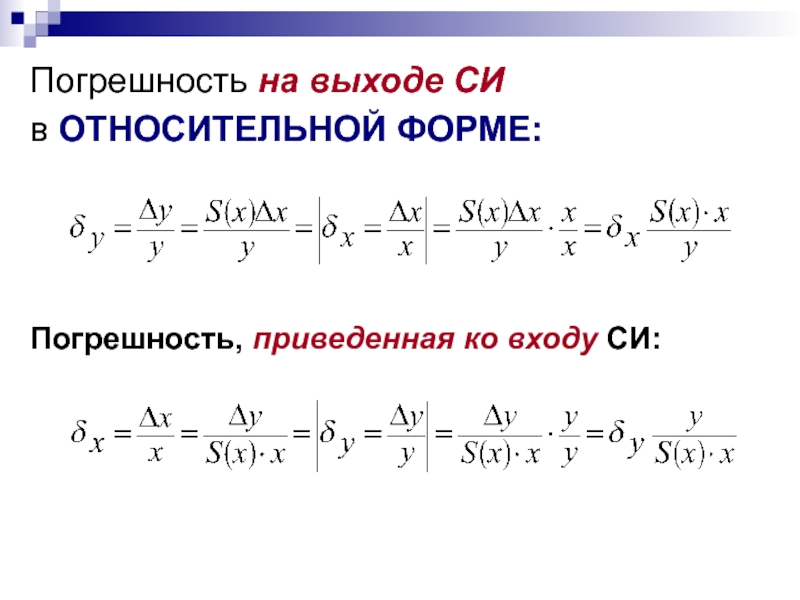

Погрешность на выходе СИв ОТНОСИТЕЛЬНОЙ ФОРМЕ:Погрешность, приведенная ко входу СИ:
Слайды и текст этой презентации
Слайд 14.4 Приведение погрешности ко входу и выходу средства измерений
Задача: по
Погрешность в АБСОЛЮТНОЙ ФОРМЕ:

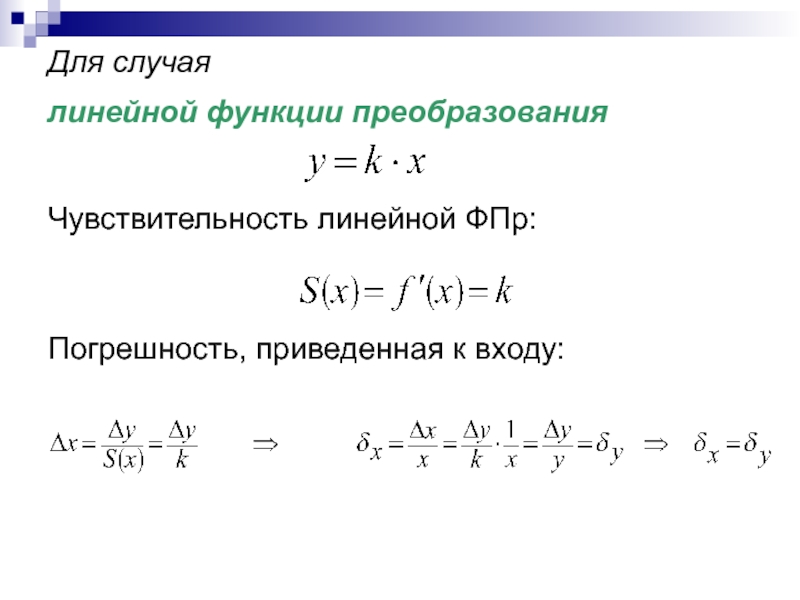

Слайд 3Для случая
линейной функции преобразования
Чувствительность линейной ФПр:
Погрешность, приведенная к входу:

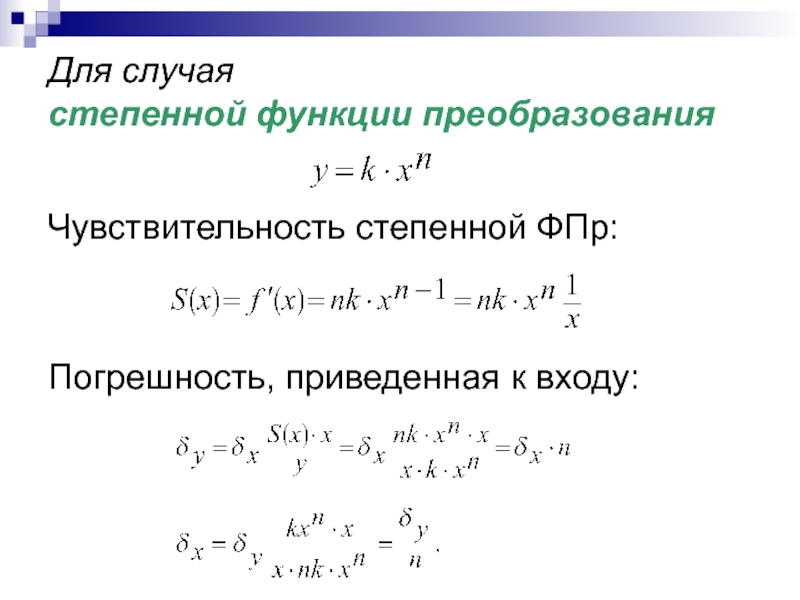

Слайд 4Для случая
степенной функции преобразования
Чувствительность степенной ФПр:
Погрешность, приведенная к входу:
Слайд 5Погрешность нормируется в виде ПРИВЕДЕННОЙ ПОГРЕШНОСТИ (особенно для стрелочных приборов).
Выразим относительную погрешность -
через приведенную - :в случае степенной ФПр:
Слайд 6Пример:
n = 1 линейная ФПр СИ.
начало диапазона: x = 0,2 xн
конец диапазона: x
= 1 xн .
n = 2 квадратичная ФПр
СИ. начало диапазона: x = 0,2 xн
конец диапазона: x = 1 xн
