Слайд 1
Debrief
London 2012 Olympic and Paralympic Games
CONSTRUCTION COORDINATION AND OVERLAY

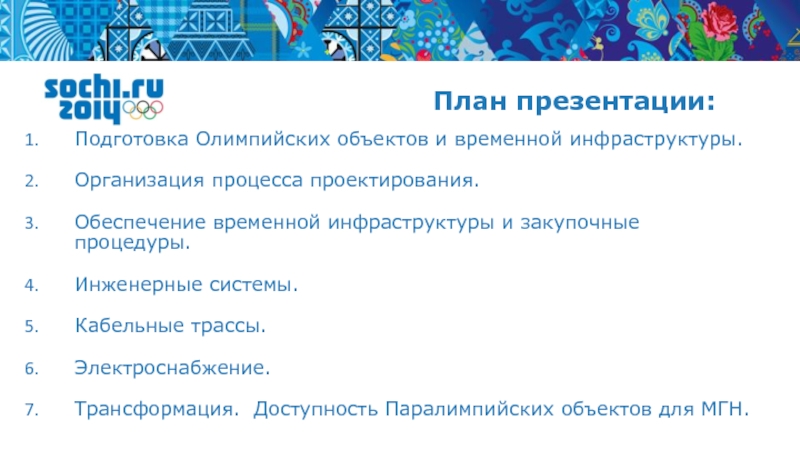

Слайд 2План презентации:
Подготовка Олимпийских объектов и временной инфраструктуры.
Организация процесса проектирования.
Обеспечение временной
инфраструктуры и закупочные процедуры.
Инженерные системы.
Кабельные трассы.
Электроснабжение.

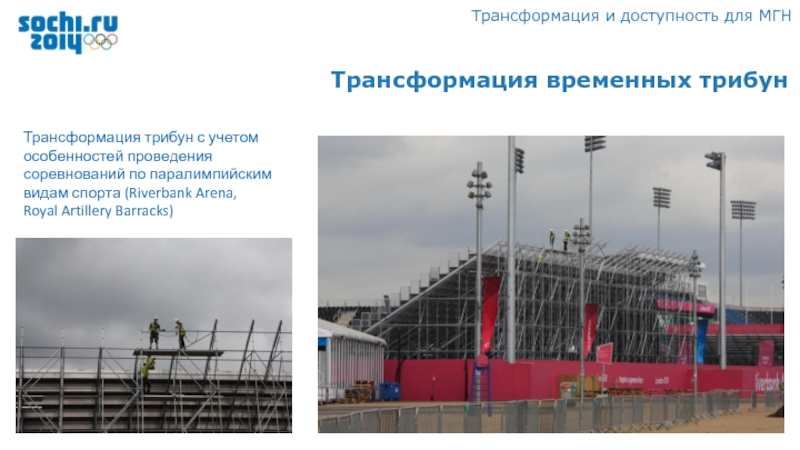

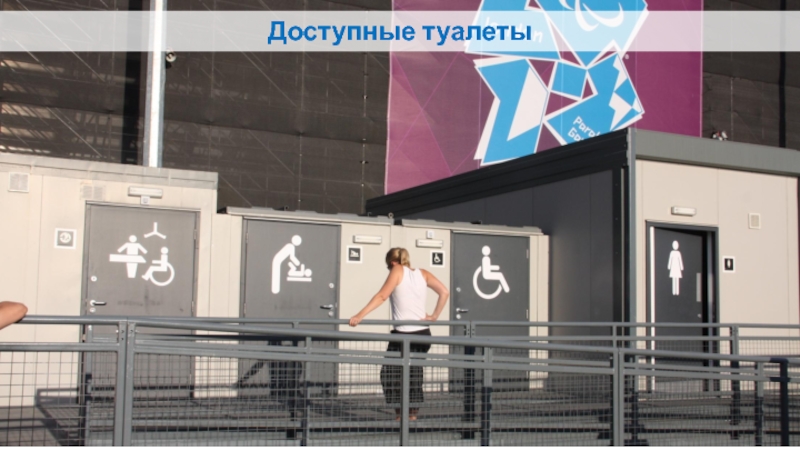

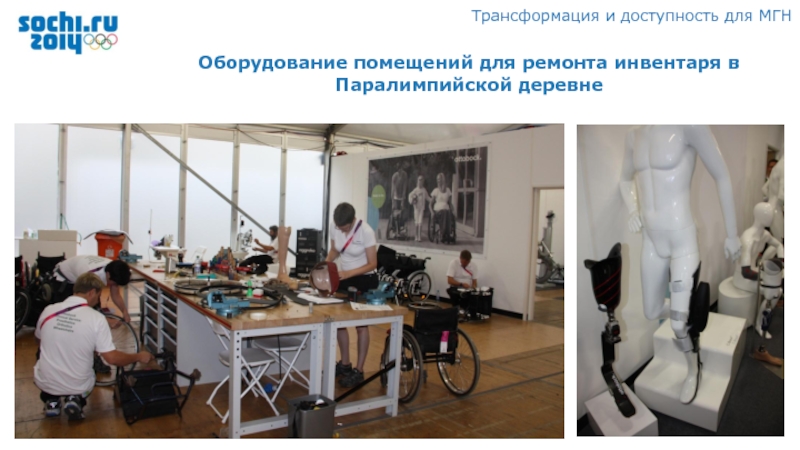

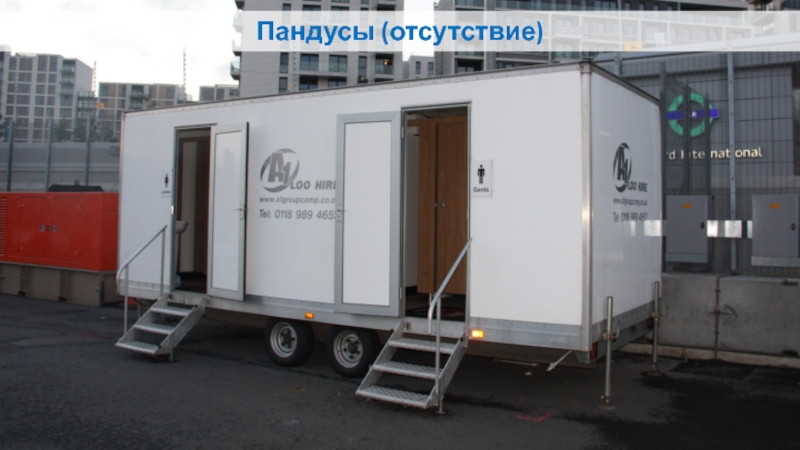

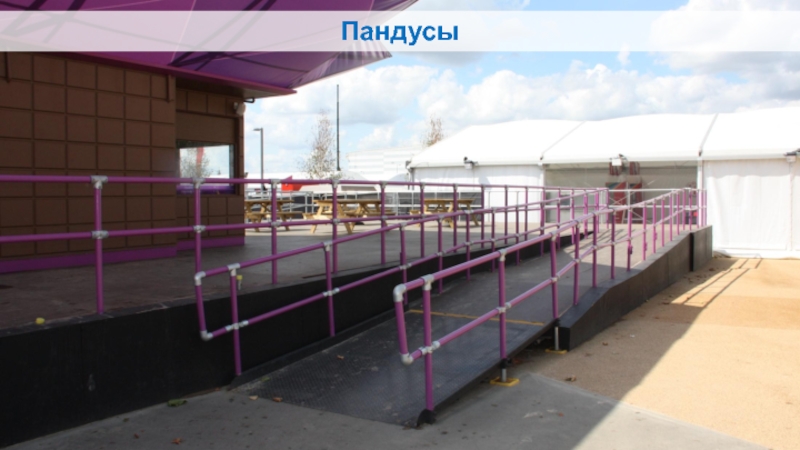

Трансформация. Доступность Паралимпийских объектов для
МГН.
Слайд 3Подготовка Олимпийских объектов и временной инфраструктуры
Докладчик
Александр Радулевич

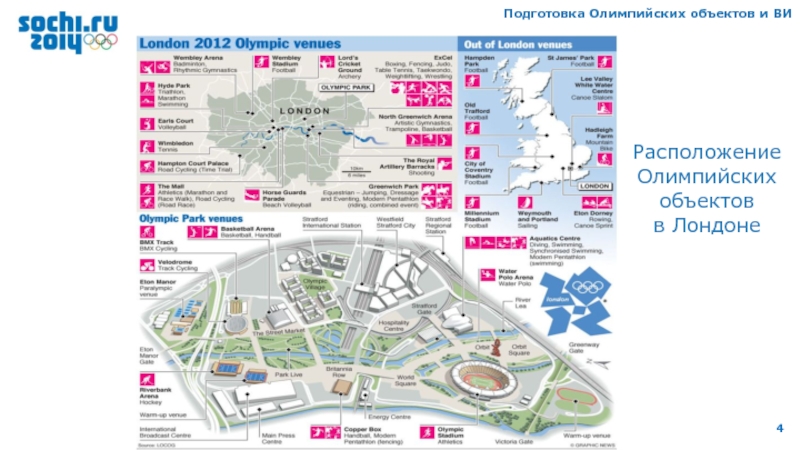

Слайд 4Расположение
Олимпийских
объектов
в Лондоне
Подготовка Олимпийских объектов и ВИ

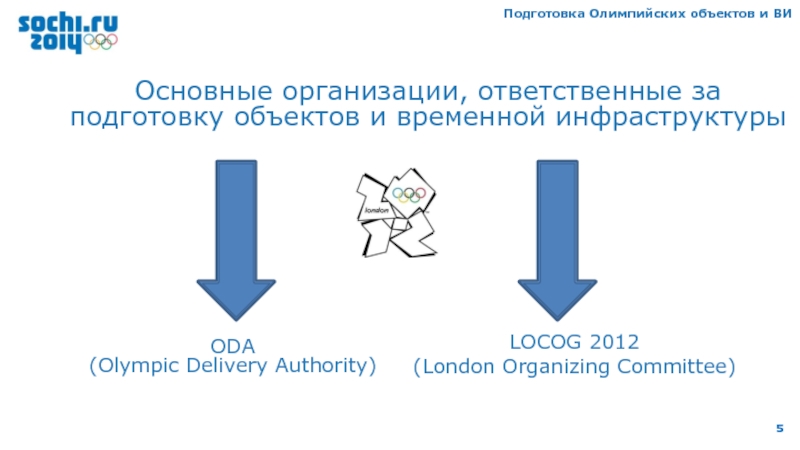

Слайд 5
Основные организации, ответственные за подготовку объектов и временной инфраструктуры
ODA
(Olympic
Delivery Authority)
LOCOG 2012
(London Organizing Committee)
Подготовка Олимпийских объектов и ВИ

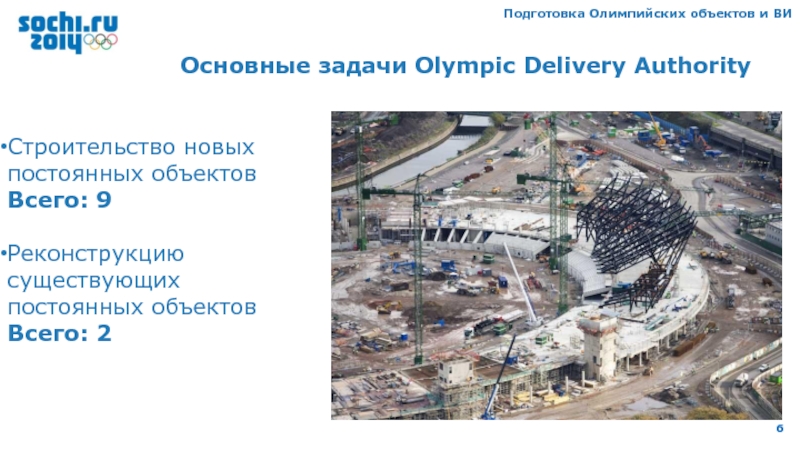

Слайд 6Подготовка Олимпийских объектов и ВИ
Основные задачи Olympic Delivery Authority
Строительство
новых постоянных объектов
Всего: 9
Реконструкцию существующих
постоянных объектов
Всего: 2

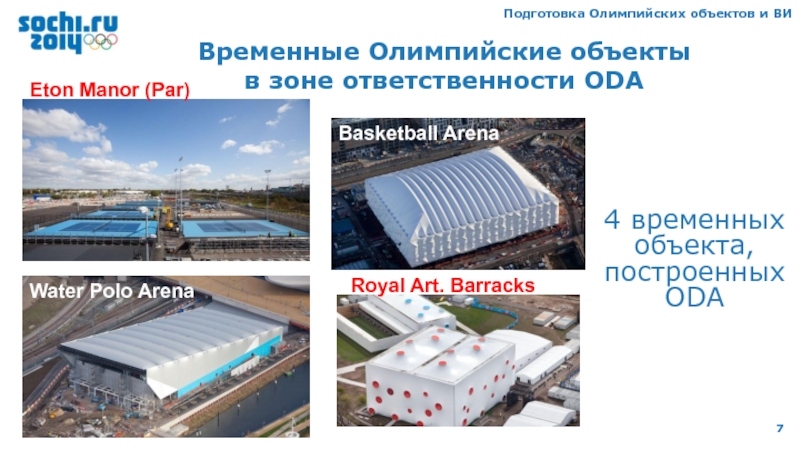

Слайд 7Временные Олимпийские объекты в зоне ответственности ODA
Подготовка Олимпийских объектов
и ВИ
4 временных объекта, построенных
ODA
Water Polo Arena
Basketball Arena
Eton Manor
(Par)
Royal Art. Barracks

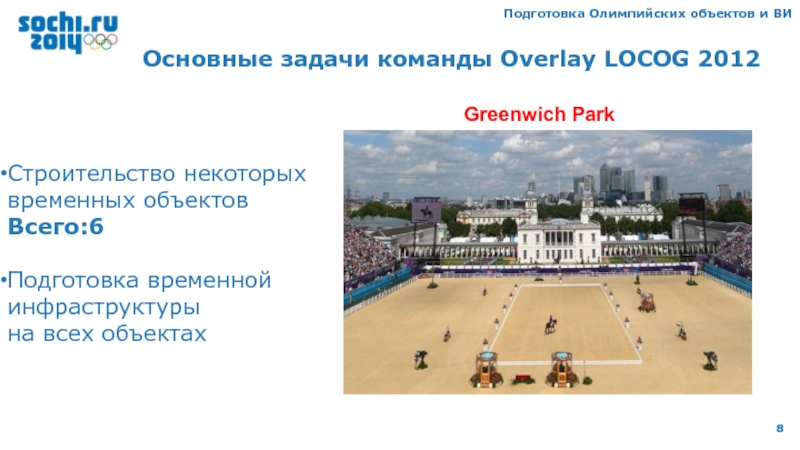

Слайд 8Подготовка Олимпийских объектов и ВИ
Основные задачи команды Overlay LOCOG 2012
Строительство
некоторых
временных объектов
Всего:6
Подготовка временной
инфраструктуры
на всех объектах
Greenwich Park
Слайд 9Объекты, на подготовку которых LOCOG были отведены очень короткие сроки
Подготовка
Олимпийских объектов и ВИ
Horse Guard Parade
Lord’s Cricket Ground
Слайд 10Команда Overlay
Project manager 36
Contract manager 35
Document control 15
Programme
schedulers 20
Operational readiness 15
Energy 51
Broadcast 25
Containment 20
Water 20
Lightning 3
Procurement
10
Venue security infrastructure 25
Design 300
Total: 575
Подготовка Олимпийских объектов и ВИ
Слайд 11Временная инфраструктура в цифрах
Подготовка Олимпийских объектов и ВИ
460 шт. временных
генераторов
350 км. кабелей

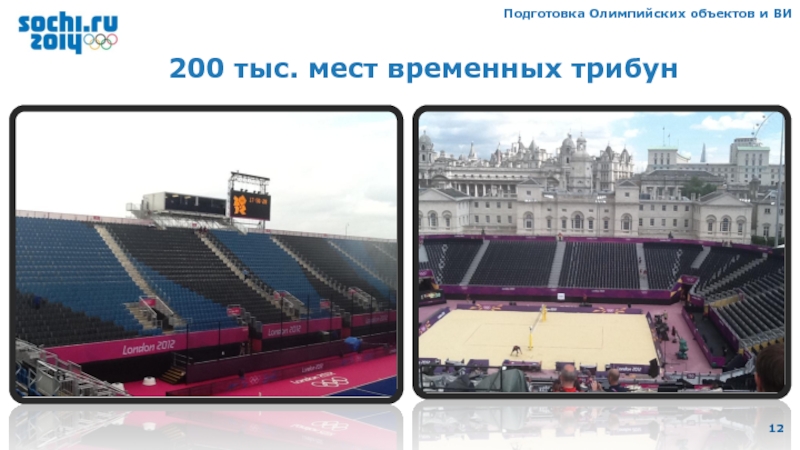

Слайд 12200 тыс. мест временных трибун
Подготовка Олимпийских объектов и ВИ
Слайд 1310 тысяч временных туалетов
Подготовка Олимпийских объектов и ВИ
Слайд 143500 модульных зданий
Подготовка Олимпийских объектов и ВИ

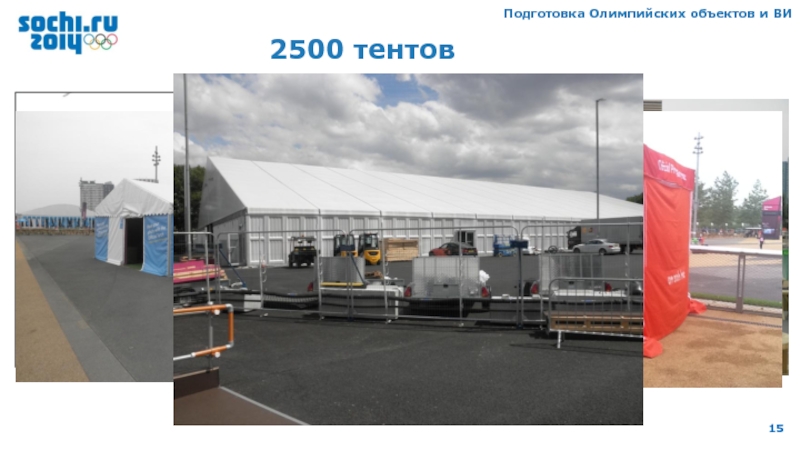

Слайд 152500 тентов
Подготовка Олимпийских объектов и ВИ
Слайд 16122 км. временных ограждений
Подготовка Олимпийских объектов и ВИ
48,5 тыс. кв.м.
бетонных пригрузов

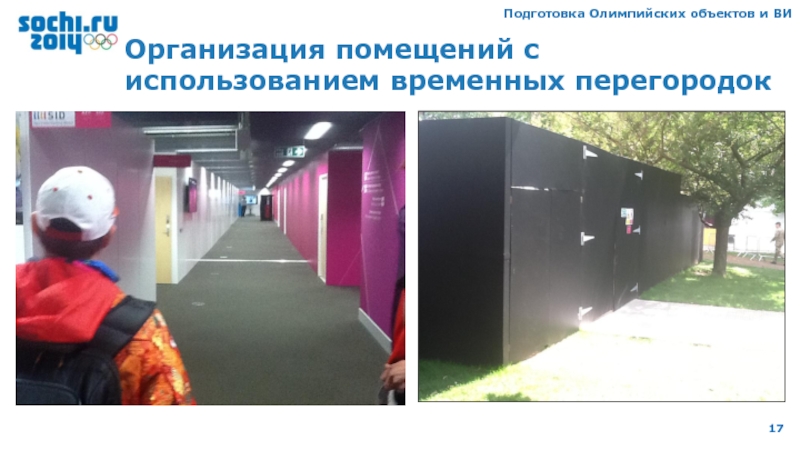

Слайд 17Подготовка Олимпийских объектов и ВИ
Организация помещений с
использованием временных перегородок

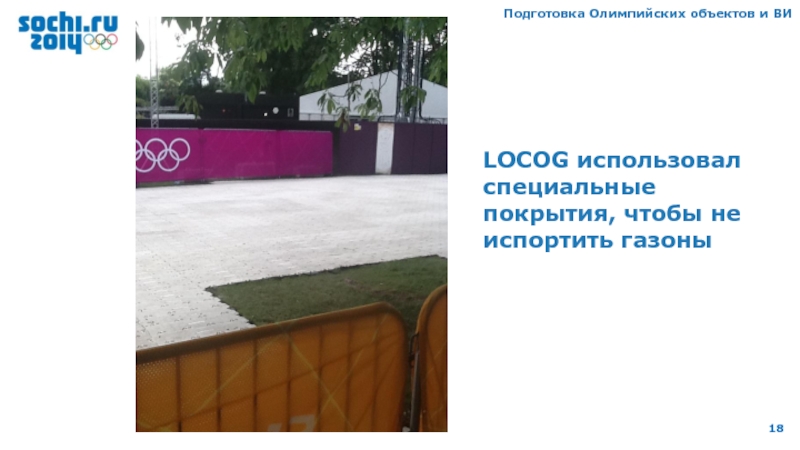

Слайд 18Подготовка Олимпийских объектов и ВИ
LOCOG использовал специальные покрытия, чтобы не
испортить газоны
Слайд 19LOCOG использовал заграждения с песком, чтобы автомобиль не мог протаранить
ворота
Подготовка Олимпийских объектов и ВИ

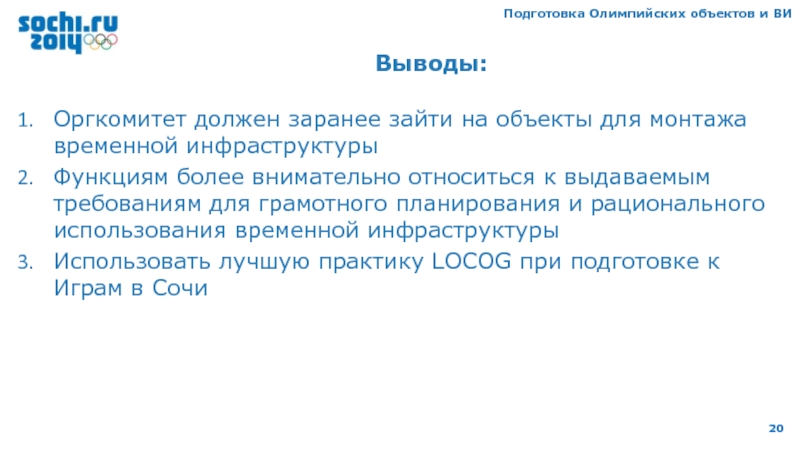

Слайд 20Выводы:
Оргкомитет должен заранее зайти на объекты для монтажа временной инфраструктуры
Функциям
более внимательно относиться к выдаваемым требованиям для грамотного планирования и
рационального использования временной инфраструктуры
Использовать лучшую практику LOCOG при подготовке к Играм в Сочи
Подготовка Олимпийских объектов и ВИ

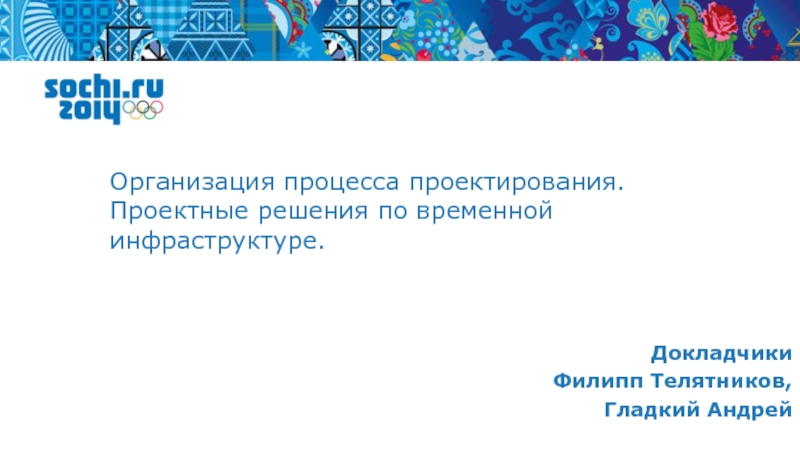

Слайд 22
Организация процесса проектирования.
Проектные решения по временной инфраструктуре.
Докладчики
Филипп Телятников,
Гладкий Андрей
Слайд 23Организация процесса проектирования
LOCOG
Atkins
(60-80 чел.)
ОСНОВНЫЕ ПОДРЯДЧИКИ
Populous
(60-100 чел.)
ПРОФИЛЬНЫЕ СПЕЦИАЛИСТЫ
ШТАТНЫЕ СОТРУДНИКИ
Организация процесса
проектирования

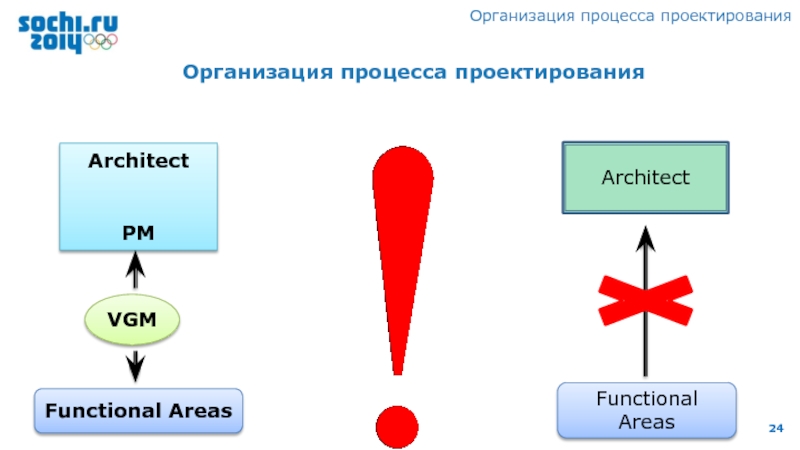

Слайд 24
Организация процесса проектирования
Functional Areas
VGM
Architect
Functional Areas
Architect
PM
Организация процесса проектирования
Слайд 25Управление изменениями Sochi 2014
LOCOG
Sochi 2014
Организация процесса проектирования

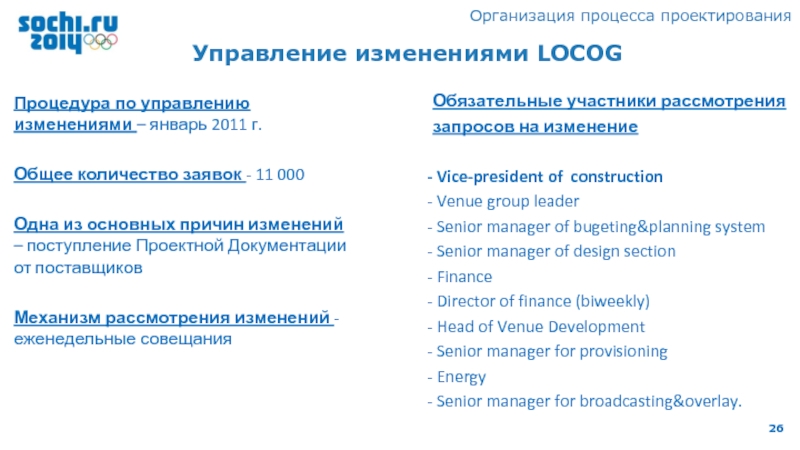

Слайд 26Управление изменениями LOCOG
Процедура по управлению изменениями – январь 2011 г.
Общее
количество заявок - 11 000
Одна из основных причин изменений –
поступление Проектной Документации от поставщиков
Механизм рассмотрения изменений - еженедельные совещания
Обязательные участники рассмотрения
запросов на изменение
Vice-president of construction
Venue group leader
Senior manager of bugeting&planning system
Senior manager of design section
Finance
Director of finance (biweekly)
Head of Venue Development
Senior manager for provisioning
Energy
Senior manager for broadcasting&overlay.
Организация процесса проектирования

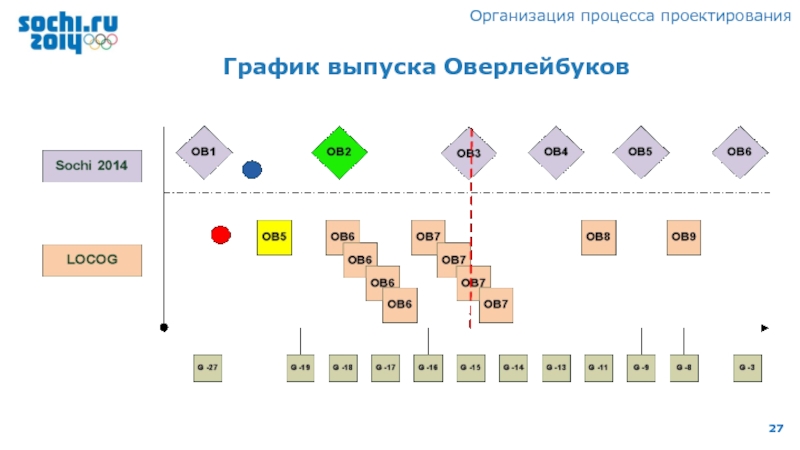

Слайд 27График выпуска Оверлейбуков
Организация процесса проектирования

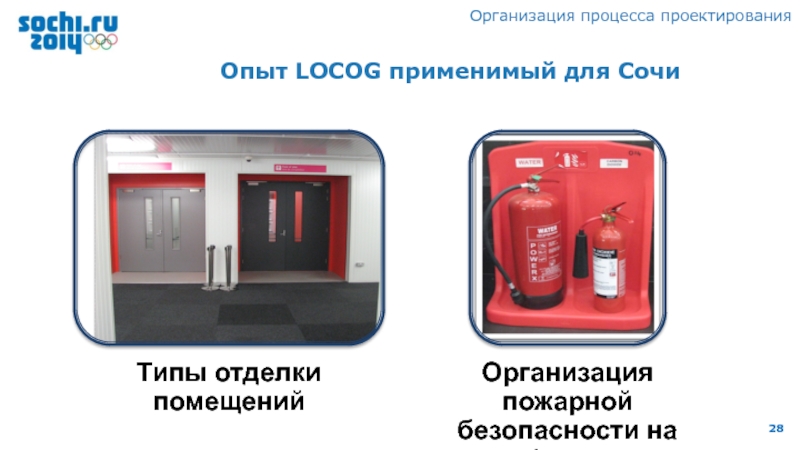

Слайд 28Опыт LOCOG применимый для Сочи
Организация процесса проектирования
Слайд 29Уровни отделки помещений в Лондоне
Организация процесса проектирования

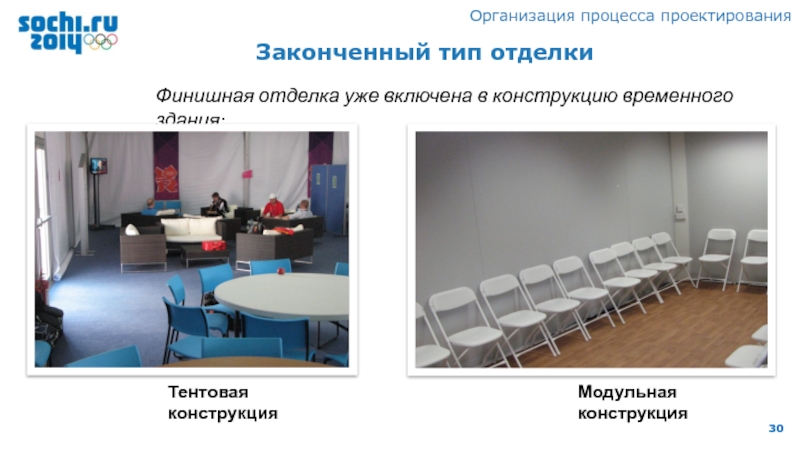

Слайд 30Законченный тип отделки
Финишная отделка уже включена в конструкцию временного здания:
Тентовая
конструкция
Модульная конструкция
Организация процесса проектирования
Слайд 31Специальная отделка
Помещения со специфической операционной составляющей:
Помещение в тенте с требованиями
к звукоизоляции
Санузел в пункте допинг-контроля
Организация процесса проектирования

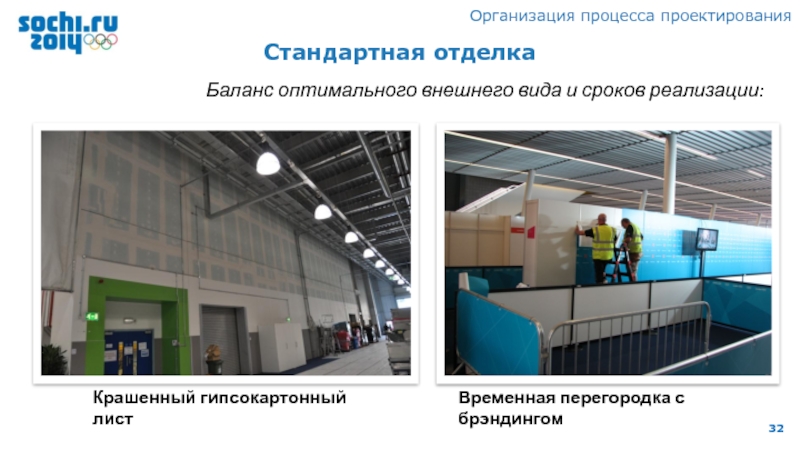

Слайд 32Стандартная отделка
Баланс оптимального внешнего вида и сроков реализации:
Крашенный гипсокартонный лист
Временная
перегородка с брэндингом
Организация процесса проектирования

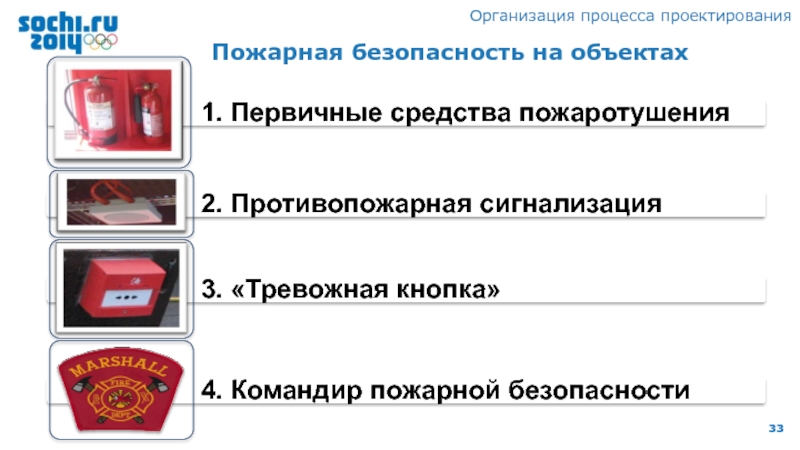

Слайд 33Пожарная безопасность на объектах
Организация процесса проектирования
Слайд 34 Первичные средства пожаротушения
Организация процесса проектирования
Слайд 35Противопожарная сигнализация
Организация процесса проектирования
Слайд 36Тревожная кнопка
Организация процесса проектирования
Слайд 38
Обеспечение временной инфраструктуры и закупочные процедуры
Докладчик
Виталий Паршин

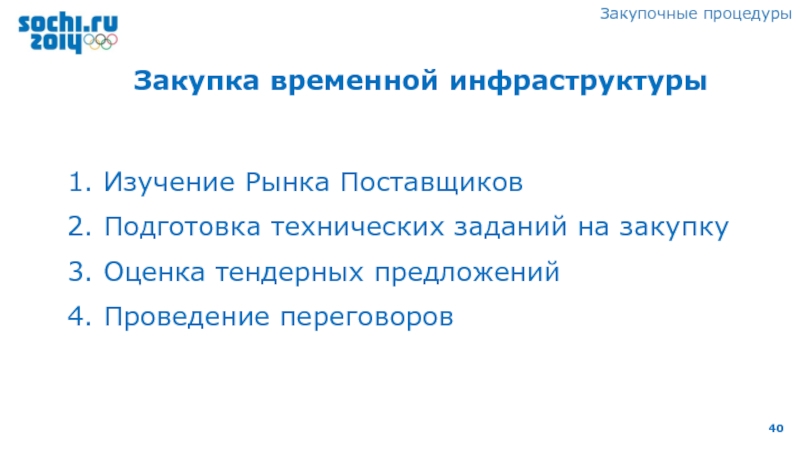

Слайд 40Закупка временной инфраструктуры
1. Изучение Рынка Поставщиков
2. Подготовка технических заданий на
закупку
3. Оценка тендерных предложений
4. Проведение переговоров
Закупочные процедуры
Слайд 41Принципы управления контрактами
1. Надежные условия сотрудничества
2. Подробный график
3. Согласованные условия
оплаты на основании ожидаемых результатов
4. Управление изменениями
Закупочные процедуры
Слайд 42Управление изменениями
3 генеральных подрядчика по основным типам ВИ (GL, Arena,
De Boer) и 1 генподрядчик по энергетике (Aggreko).
250 контрактов в
базе данных
25 Cost managers
11 000 изменений в системе (в Ванкувере – 1900 изменений)
Закупочные процедуры
Слайд 43Выводы:
1. Необходимость центрального инструмента для управления изменениями (база данных)
2. Повышение
качества планирования потребности
3. Интеграция с центральными финансовыми политиками и процедурами.
4.
Согласованная работа с командой по управлению контрактами
Закупочные процедуры
Слайд 45
Инженерные системы
Докладчик
Иван Максимов
Слайд 46Системы с подключениям к постоянным сетям
Временные сети водоснабжения и водоотведения
Системы
автономного водоснабжения
Инженерные Системы

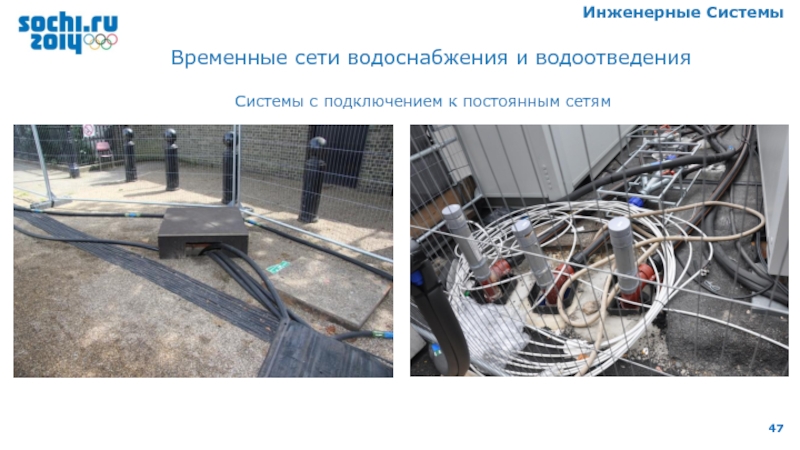

Слайд 47Временные сети водоснабжения и водоотведения
Системы с подключением к постоянным сетям
Инженерные
Системы
Слайд 48Временные сети водоснабжения и водоотведения
Системы с подключением к постоянным сетям
Инженерные
Системы
Слайд 49Буферная емкость для питьевой воды
Временные сети водоснабжения и водоотведения
Инженерные Системы
Слайд 50Емкости для временного накопления сточных вод
Фекальный насос для временного туалета
Временные
сети водоснабжения и водоотведения
Инженерные Системы
Слайд 51Решения по кондиционированию для технологических помещений объекта –
бытовые сплит-системы
Временные
системы вентиляции и кондиционирования
Инженерные Системы
Слайд 52Патрубок для выведения отепленного воздух от компрессора в коридор.
Технологическое помещение
(MMC).
Временные системы вентиляции и кондиционирования
Мобильные напольные установки
Мобильный осушитель
Инженерные Системы

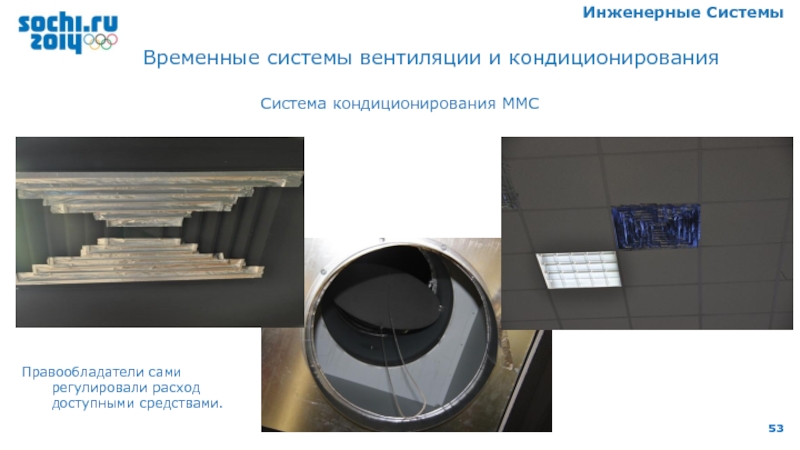

Слайд 53Правообладатели сами регулировали расход доступными средствами.
Временные системы вентиляции
и кондиционирования
Система кондиционирования MMC
Инженерные Системы
Слайд 54Мобильные системы вентиляции(используются бытовые вентиляторы)
Временные системы вентиляции и кондиционирования
Инженерные Системы
Бытовой
вентилятор
Слайд 55Пункты питания для персонала минимально оборудованы системами вентиляции
Временные системы вентиляции
и кондиционирования
Инженерные Системы
Слайд 56Системы вентиляции в столовой для спортсменов включают в себя приточные
текстильные и вытяжные стальные воздуховоды
Временные системы вентиляции и кондиционирования
Инженерные Системы
Слайд 57Временные системы вентиляции и кондиционирования
Оборудование размещено на специальных платформах
Результат отсутствия
фильтра на зонте местного отсоса – загрязнение и выход из
строя вентилятора
Инженерные Системы

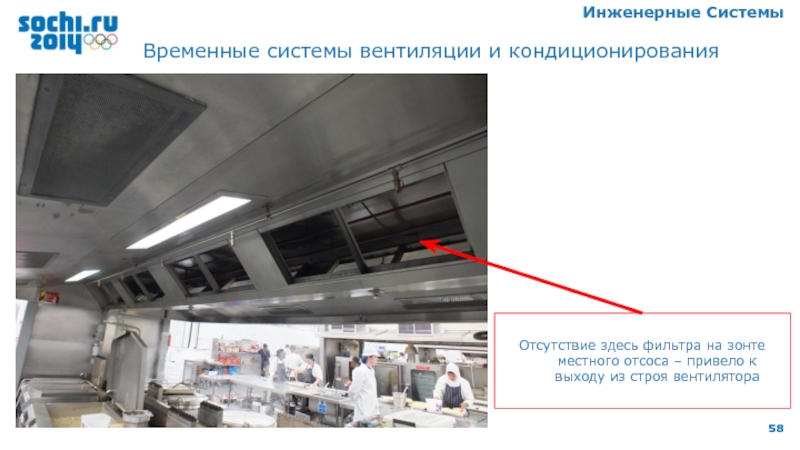

Слайд 58Временные системы вентиляции и кондиционирования
Отсутствие здесь фильтра на зонте местного
отсоса – привело к выходу из строя вентилятора
Инженерные Системы
Слайд 59Как это было
Временные сети
Инженерные Системы

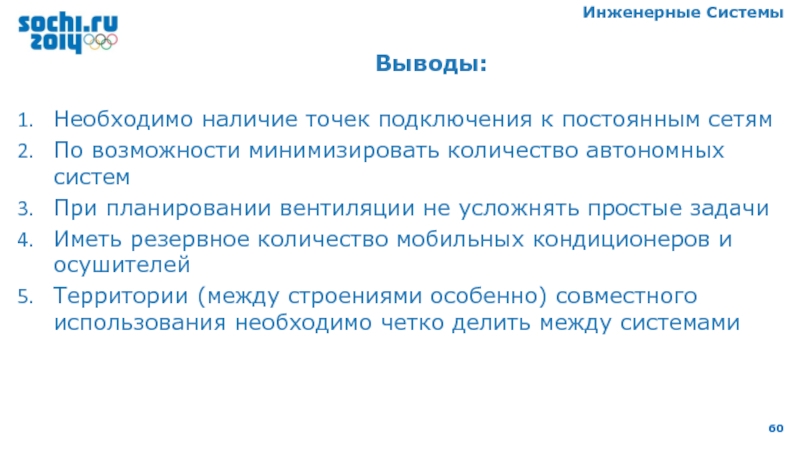

Слайд 60Выводы:
Необходимо наличие точек подключения к постоянным сетям
По возможности минимизировать количество
автономных систем
При планировании вентиляции не усложнять простые задачи
Иметь резервное количество
мобильных кондиционеров и осушителей
Территории (между строениями особенно) совместного использования необходимо четко делить между системами
Инженерные Системы
Слайд 62
Кабельные трассы
Докладчик
Дмитрий Беляев
Слайд 63Кабельные мосты
Кабельные мосты из компаунда BRO на соревновательный объект
Кабельные трассы

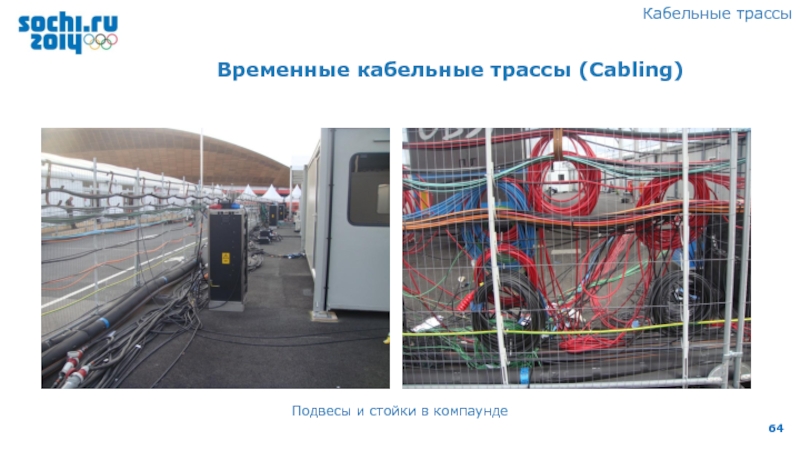

Слайд 64Подвесы и стойки в компаунде
Временные кабельные трассы (Cabling)
Кабельные трассы

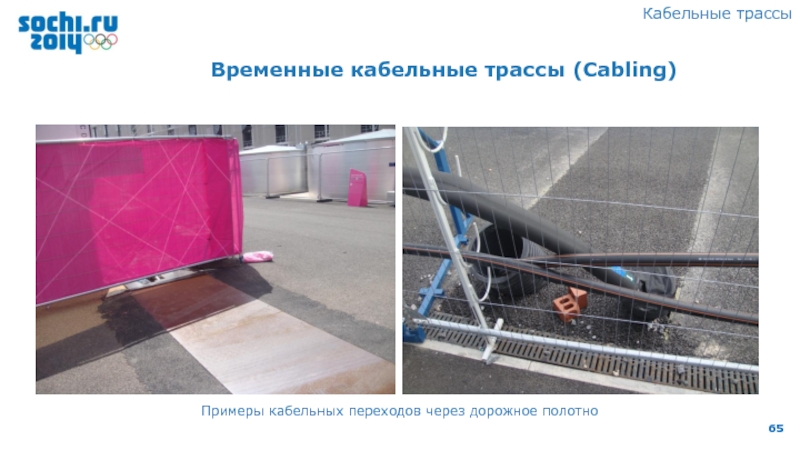

Слайд 65Примеры кабельных переходов через дорожное полотно
Временные кабельные трассы (Cabling)
Кабельные трассы

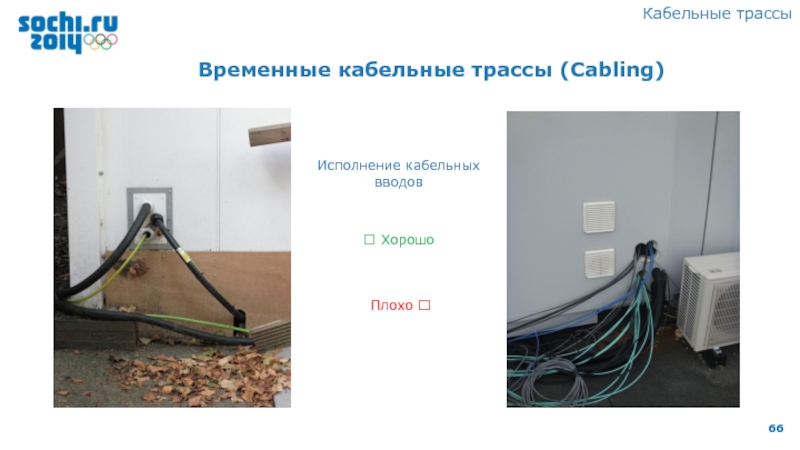

Слайд 66Временные кабельные трассы (Cabling)
Исполнение кабельных вводов
Хорошо
Плохо
Кабельные трассы
Слайд 67Кабельные трассы в IBC
Временные кабельные трассы (Cabling)
Кабельные трассы
Слайд 68Изделия Fab Shop
Временные кабельные трассы (Cabling)
Кабельные трассы

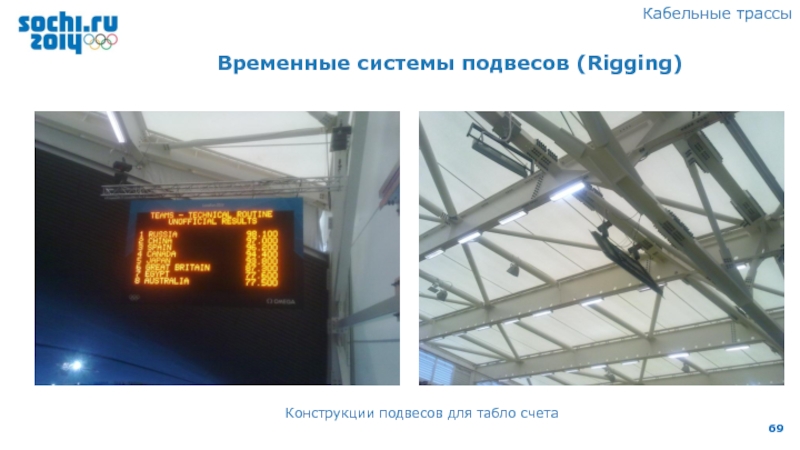

Слайд 69Конструкции подвесов для табло счета
Временные системы подвесов (Rigging)
Кабельные трассы

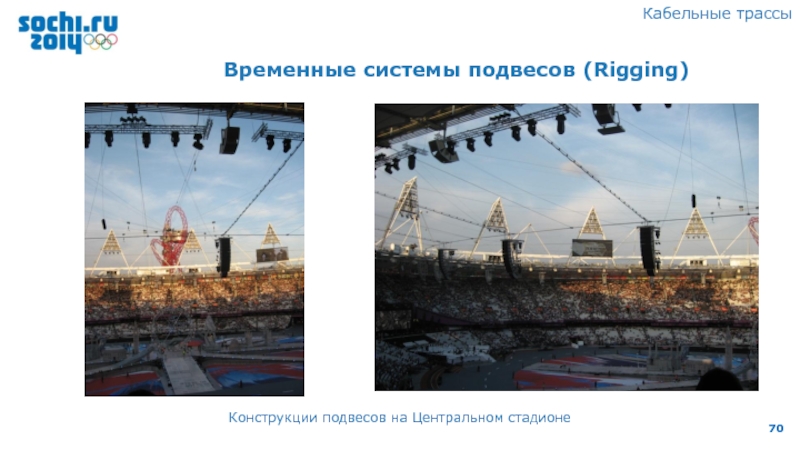

Слайд 70Конструкции подвесов на Центральном стадионе
Временные системы подвесов (Rigging)
Кабельные трассы
Слайд 71Конструкции подвесов, стоек для аудио систем
Временные системы подвесов (Rigging)
Кабельные
трассы

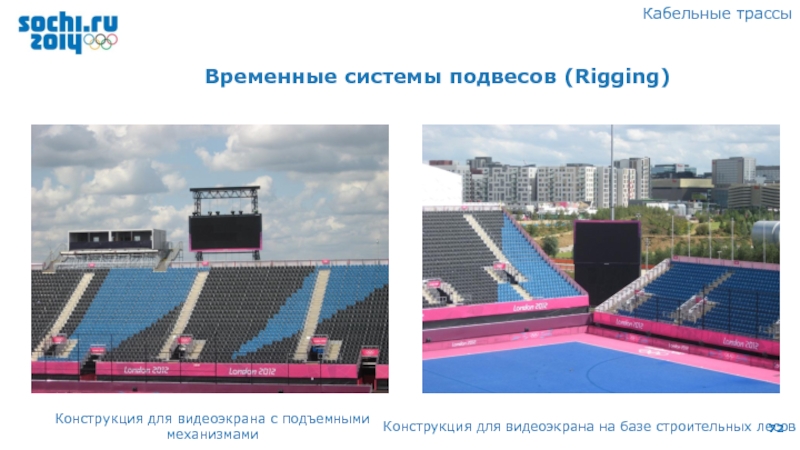

Слайд 72Временные системы подвесов (Rigging)
Конструкция для видеоэкрана на базе строительных лесов
Конструкция
для видеоэкрана с подъемными механизмами
Кабельные трассы
Слайд 73Выводы:
До 40 % кабельных трасс на объектах строились в последний
момент либо расположение их менялось. Необходимо учитывать при подписании контракта
с Поставщиком. Единичные расценки выходят на первый план.
Лучшие элементы кабельных трасс взяты на вооружение и уже используются при проектировании.
Оптимизирована и взята на вооружение концепция проектирования и предоставления сервисов основным клиентам.
Кабельные трассы
Слайд 75
Электроснабжение
Докладчик
Александр Фоменков

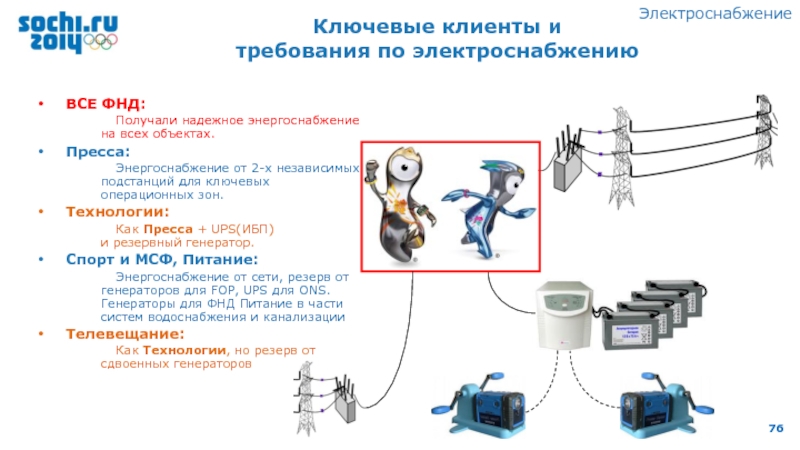

Слайд 76Ключевые клиенты и
требования по электроснабжению
ВСЕ ФНД:
Получали надежное энергоснабжение на
всех объектах.
Пресса:
Энергоснабжение от 2-х независимых подстанций для ключевых операционных зон.
Технологии:
Как
Пресса + UPS(ИБП)
и резервный генератор.
Спорт и МСФ, Питание:
Энергоснабжение от сети, резерв от генераторов для FOP, UPS для ONS. Генераторы для ФНД Питание в части систем водоснабжения и канализации
Телевещание:
Как Технологии, но резерв от сдвоенных генераторов
Электроснабжение
Слайд 78Автономный вариант
Horse Guards Parade,
Greenwich Park,
Eton Dorney
Электроснабжение
Слайд 79 Олимпийский Парк
Главная подстанция «Kings Yard» 3х66 МВА
Приблизительно
200 «маленьких» трансформаторных подстанций (1 МВА)
Электроснабжение
Ключевые факты

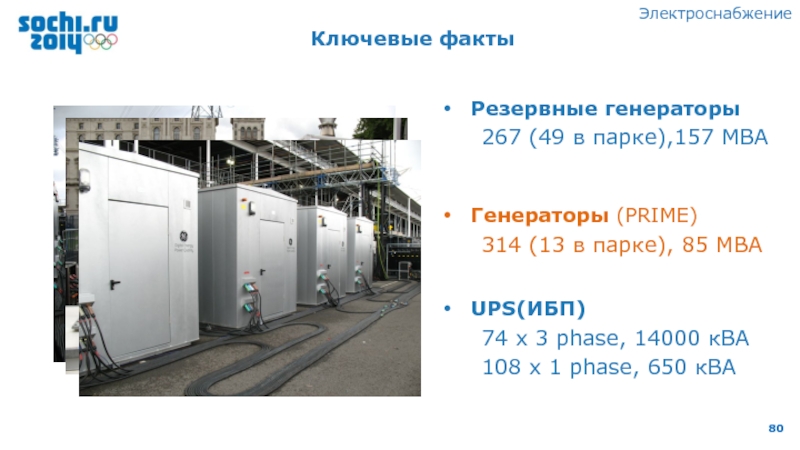

Слайд 80Генераторы (PRIME)
314 (13 в парке), 85 МВА
Резервные генераторы
267 (49 в
парке),157 МВА
UPS(ИБП)
74 x 3 phase, 14000 кВА
108 x 1 phase,
650 кВА
Электроснабжение
Ключевые факты
Слайд 81
720 человек, вовлеченных в
электроснабжение ОИ
LOCOG NRG TEAM - 51
(из них 40 -
VEMs)
Аггреко: >200
Сетевые компании: >300
GE (UPS): >60
Постоянный персонал объектов и прочие подрядчики: > 100
Электроснабжение
Ключевые факты

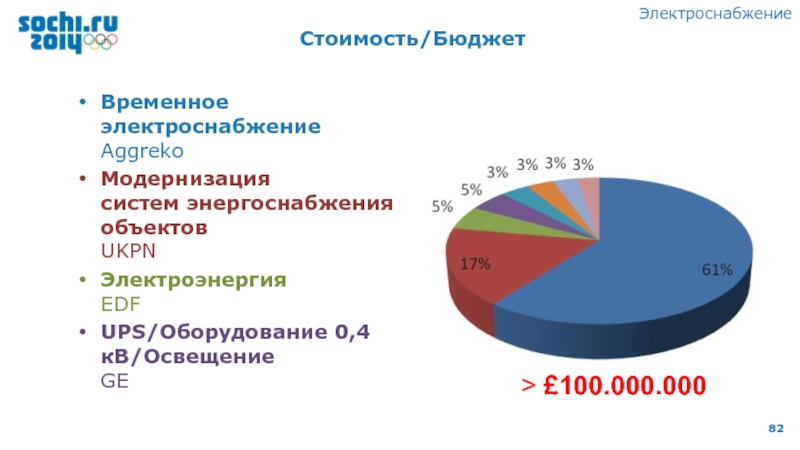

Слайд 82Стоимость/Бюджет
Временное электроснабжение
Aggreko
Модернизация
систем энергоснабжения объектов
UKPN
Электроэнергия
EDF
UPS/Оборудование 0,4 кВ/Освещение
GE
> £100.000.000
Электроснабжение

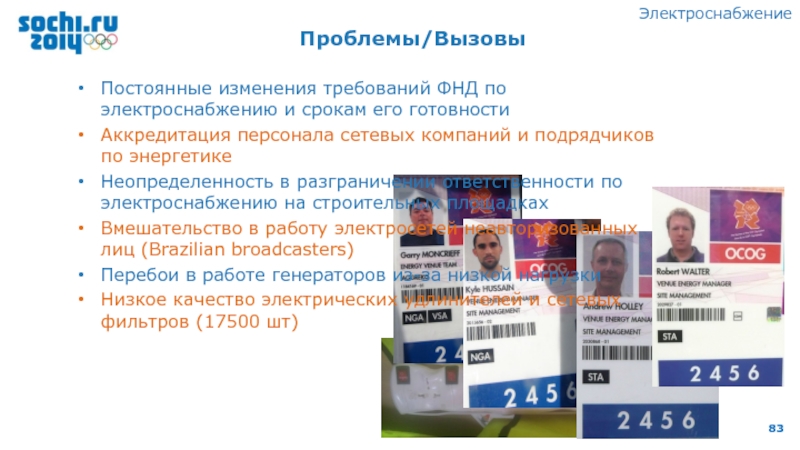

Слайд 83Проблемы/Вызовы
Электроснабжение
Постоянные изменения требований ФНД по электроснабжению и срокам его готовности
Аккредитация
персонала сетевых компаний и подрядчиков по энергетике
Неопределенность в разграничении ответственности
по электроснабжению на строительных площадках
Вмешательство в работу электросетей неавторизованных лиц (Brazilian broadcasters)
Перебои в работе генераторов из-за низкой нагрузки
Низкое качество электрических удлинителей и сетевых фильтров (17500 шт)
Слайд 84Выводы:
Для координации деятельности всех вовлеченных в электроснабжение сторон требуются NRG-менеджеры
со значительным управленческим и «техническим» опытом работы
Необходимо четко понимать существующие
и возможные потребности ключевых ФНД и быть готовым к их изменениям в любое время
Для персонала сетевых компаний и подрядчиков по энергетике следует обеспечить соответствующий уровень доступа для быстрой ликвидации аварийных ситуаций
Электроснабжение
Слайд 86Трансформация,
Доступность Паралимпийских объектов
для МГН
Докладчик
Багин Алексей
Слайд 87Практически все элементы инфраструктуры, в особенности, по обеспечению доступности объектов
для МГН, были смонтированы до начала Олимпийских игр и трансформация
была минимальна
Работы по трансформации инфраструктуры в переходный период
Трансформация и доступность для МГН
Слайд 88 Трансформация временных трибун
Трансформация трибун с
учетом особенностей проведения соревнований по паралимпийским видам спорта (Riverbank Arena,
Royal
Artillery Barracks)
Трансформация и доступность для МГН
Слайд 89Трансформация трибун для увеличения количества мест для людей, использующих инвалидные
коляски
Организация дополнительных
мест на трибунах
Трансформация
и доступность для МГН
Слайд 90
В зонах спортсменов (раздевалки, трибуны ) монтаж тактильных элементов: желтые
полосы, указывающие направление движения
Монтаж тактильных
элементов
Трансформация и доступность для МГН

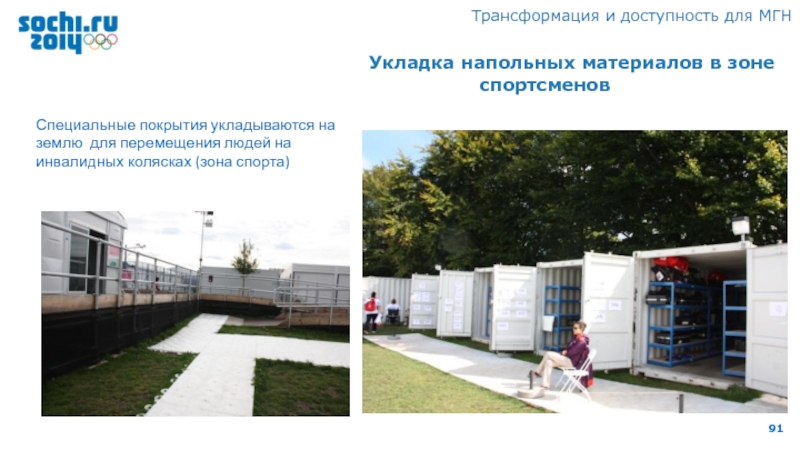

Слайд 91Специальные покрытия укладываются на землю для перемещения людей на инвалидных
колясках (зона спорта)
Укладка напольных материалов
в зоне спортсменов
Трансформация и доступность для МГН

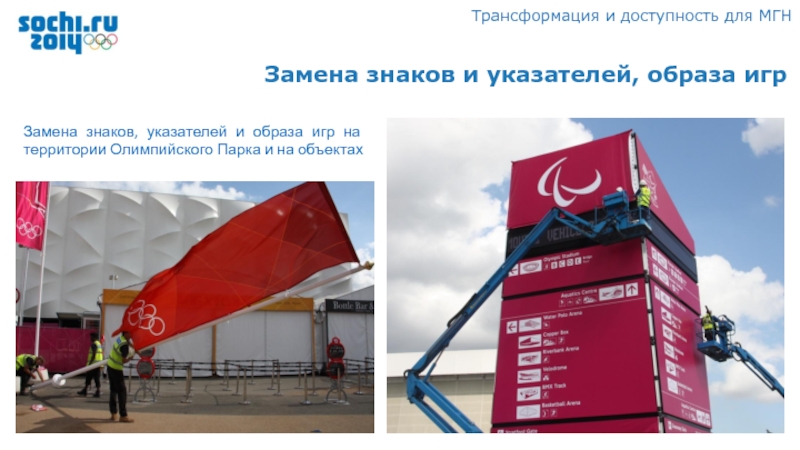

Слайд 92Замена знаков, указателей и образа игр на территории Олимпийского Парка
и на объектах
Замена знаков и указателей, образа игр
Трансформация
и доступность для МГН
Слайд 93На соревновательных объектах проводятся работы по замене высоких ограждений или
их частей на низкие
Трансформации ограждений
в микс-зоне
Трансформация и доступность
для МГН
Слайд 94Оборудование помещений для ремонта инвентаря в Паралимпийской деревне
Трансформация и
доступность для МГН

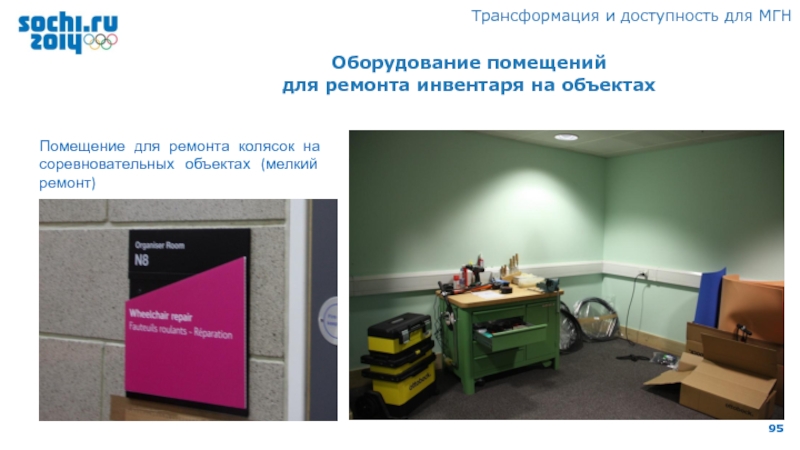

Слайд 95Помещение для ремонта колясок на соревновательных объектах (мелкий ремонт)
Оборудование помещений
для ремонта инвентаря на объектах
Трансформация и доступность для МГН
Слайд 96 Доступность объектов для МГН
LOCOG достиг
высоких результатов в вопросах создания безбарьерной среды на объектах.
Практически все
элементы по обеспечению доступности объектов для МГН были смонтированы до начала Олимпийских игр и трансформация была минимальна
Трансформация и доступность для МГН
Слайд 97Everyone’s Games 2012
Доступные места на трибунах
Слайд 98Доступные места на трибунах
Общее количество мест для зрителей на колясках
составляло 1% на ОИ, было увеличено до 1,2-1,5% на ПИ.
Трансформация
и доступность для МГН

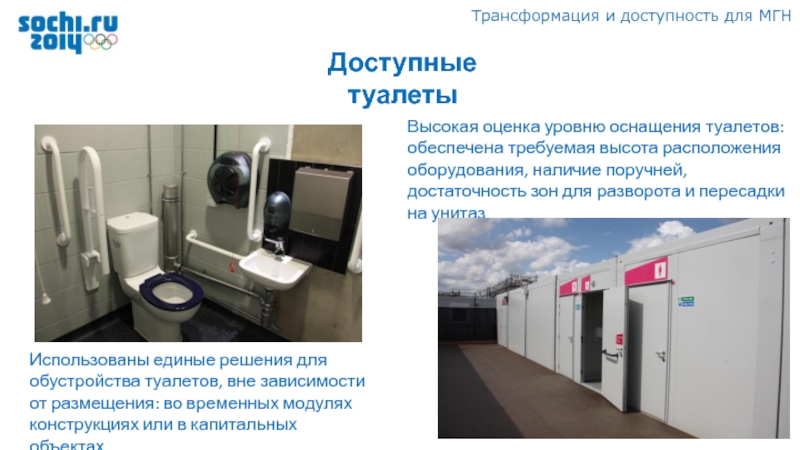

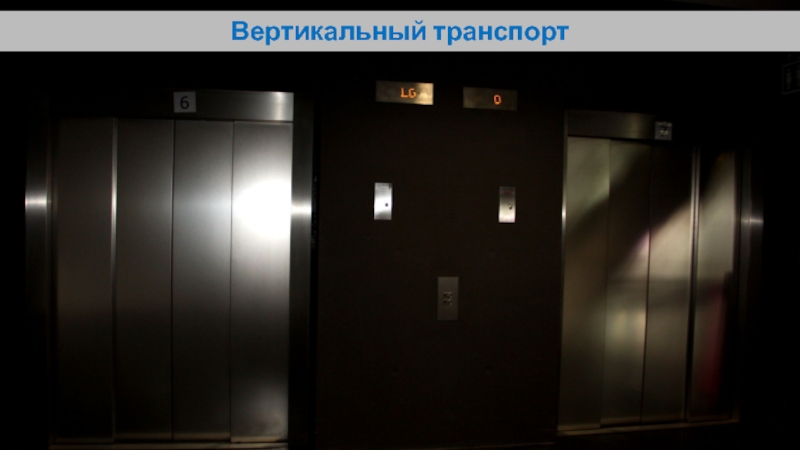

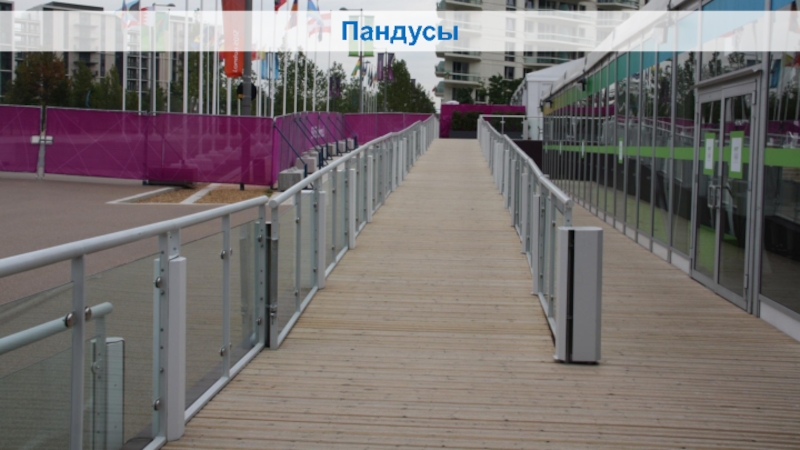

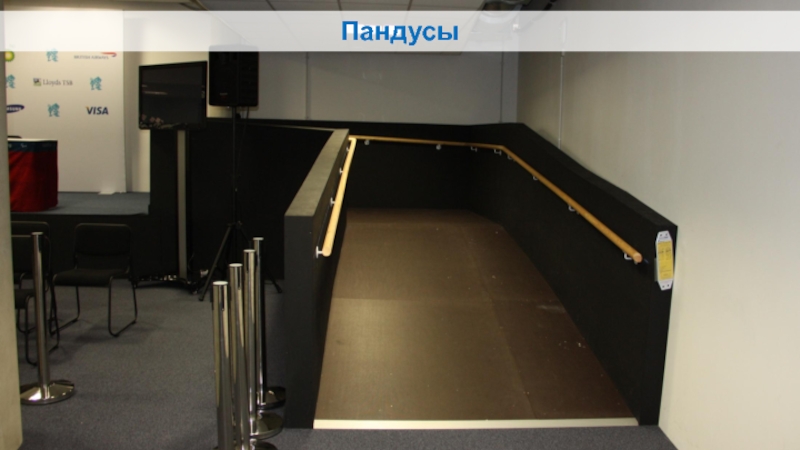

Слайд 100Доступные туалеты
Высокая оценка уровню оснащения туалетов: обеспечена требуемая высота расположения
оборудования, наличие поручней, достаточность зон для разворота и пересадки на
унитаз
Использованы единые решения для обустройства туалетов, вне зависимости от размещения: во временных модулях конструкциях или в капитальных объектах
Трансформация и доступность для МГН
Слайд 101Оборудование туалетных кабин, раковин и писсуаров для людей, использующих инвалидную
трость
Доступные туалеты
Трансформация и доступность для МГН
Слайд 103Пример раздевалки для на объекте “Copper box” для игры в
Голбол на ПИ (игра для людей с инвалидностью по зрению)
Доступные
раздевалки и душевые
Оборудование раздевалки и душевой:
контрастный цвет мебели и оборудования;
наличие душевой, оборудованной для инвалидов с поражением ОДА.
Трансформация и доступность для МГН
Слайд 113Выводы:
Сведение в минимуму работы в переходный период.
Детальное планирование трансформационного периода.
Обеспечение
доступности практически всех элементов ВИ.
Потребность в тактильных элементах.
Трансформация и доступность
для МГН
