Слайд 1Диагностические приборы и системы для исследования биоэлектрической активности организма.

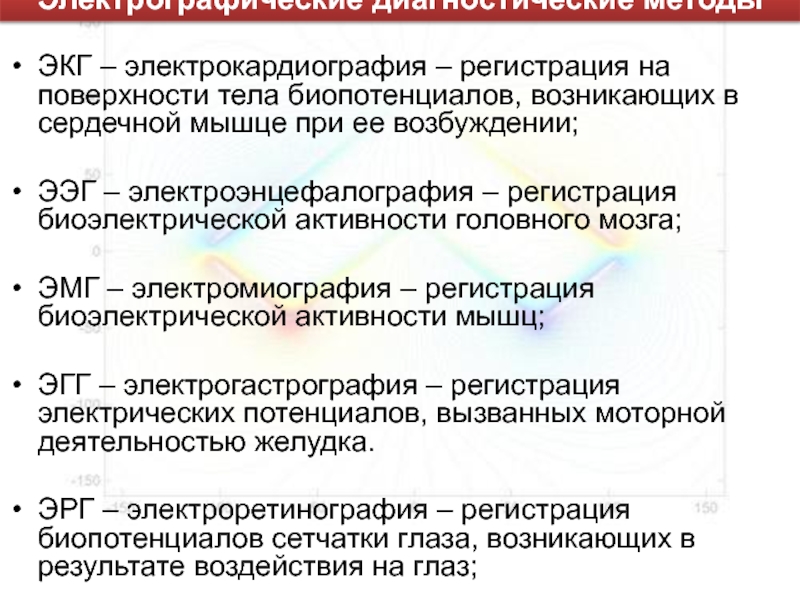

Слайд 2ЭКГ – электрокардиография – регистрация на поверхности тела биопотенциалов, возникающих

в сердечной мышце при ее возбуждении;

ЭЭГ – электроэнцефалография – регистрация

биоэлектрической активности головного мозга;

ЭМГ – электромиография – регистрация биоэлектрической активности мышц;

ЭГГ – электрогастрография – регистрация электрических потенциалов, вызванных моторной деятельностью желудка.

ЭРГ – электроретинография – регистрация биопотенциалов сетчатки глаза, возникающих в результате воздействия на глаз;

Электрографические диагностические методы

ЭКГ – электрокардиография – регистрация на поверхности тела биопотенциалов, возникающих в сердечной мышце при ее возбуждении;ЭЭГ –

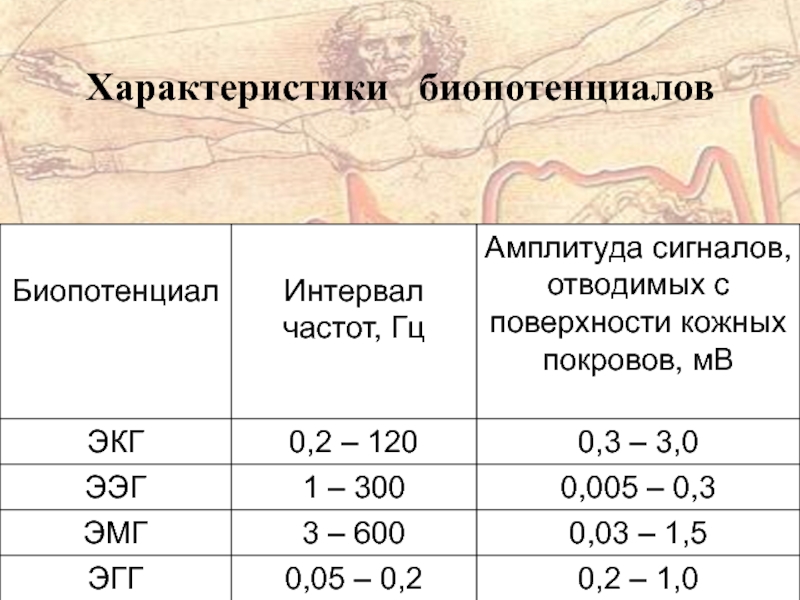

Слайд 3Характеристики биопотенциалов

Слайд 4Компьютерный кардиограф

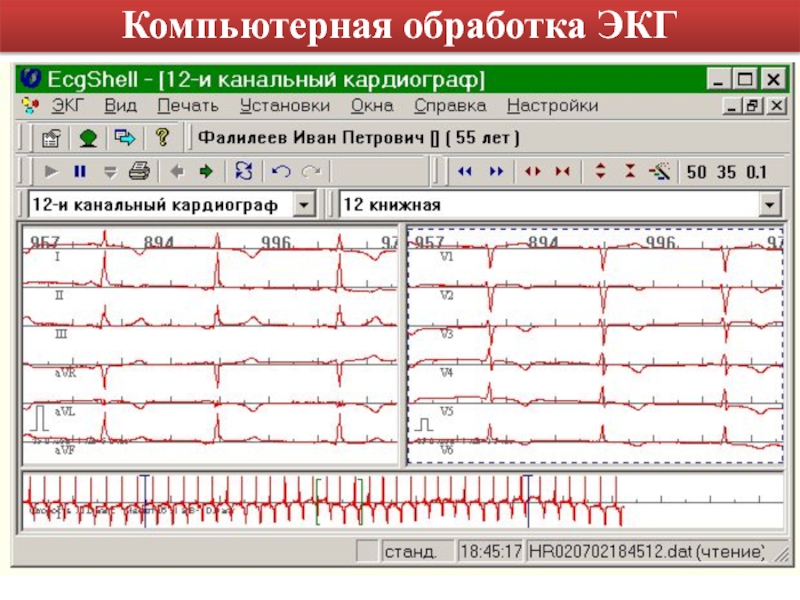

Слайд 5Компьютерная обработка ЭКГ

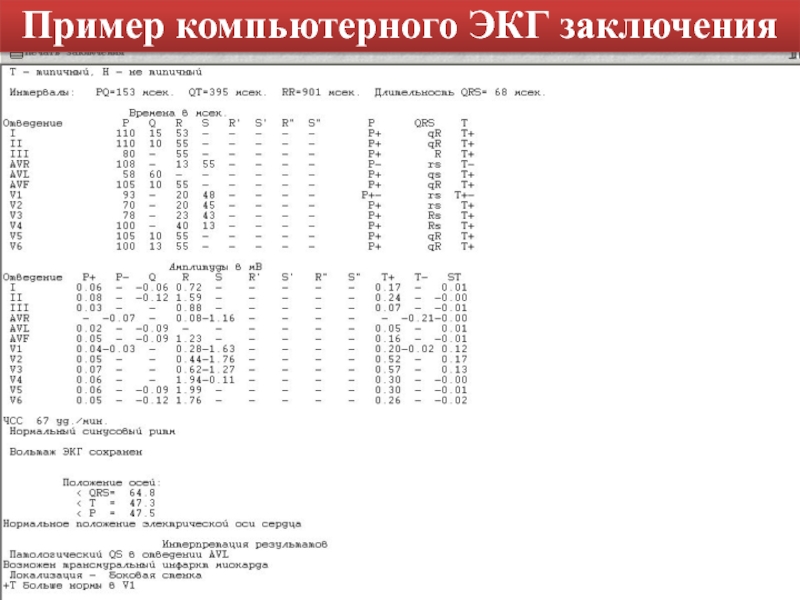

Слайд 6Пример компьютерного ЭКГ заключения

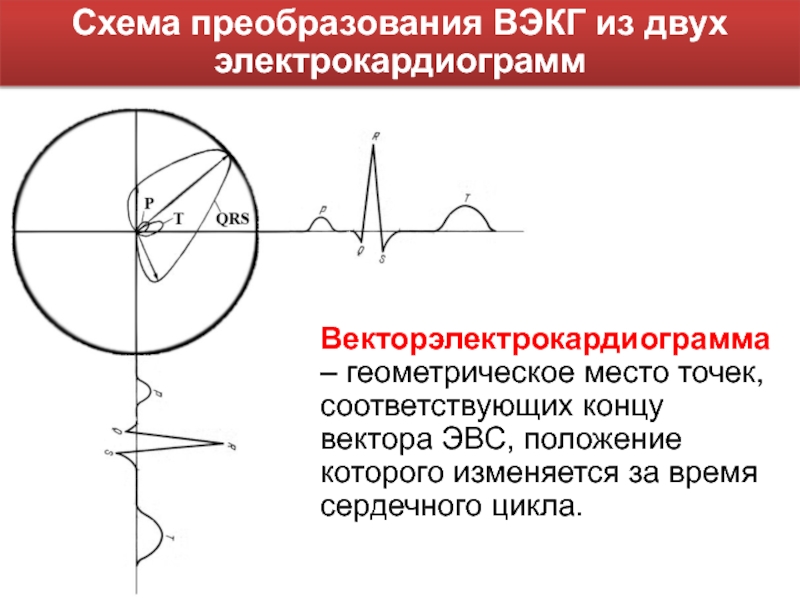

Слайд 7Схема преобразования ВЭКГ из двух электрокардиограмм
Векторэлектрокардиограмма – геометрическое место точек,

соответствующих концу вектора ЭВС, положение которого изменяется за время сердечного

цикла.

Схема преобразования ВЭКГ из двух электрокардиограммВекторэлектрокардиограмма – геометрическое место точек, соответствующих концу вектора ЭВС, положение которого изменяется

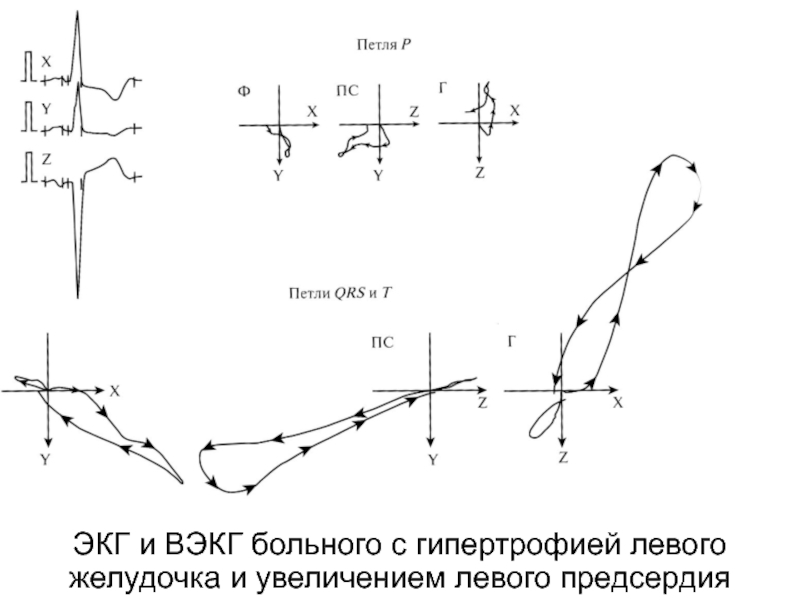

Слайд 8ЭКГ и ВЭКГ больного с гипертрофией левого желудочка и увеличением

левого предсердия

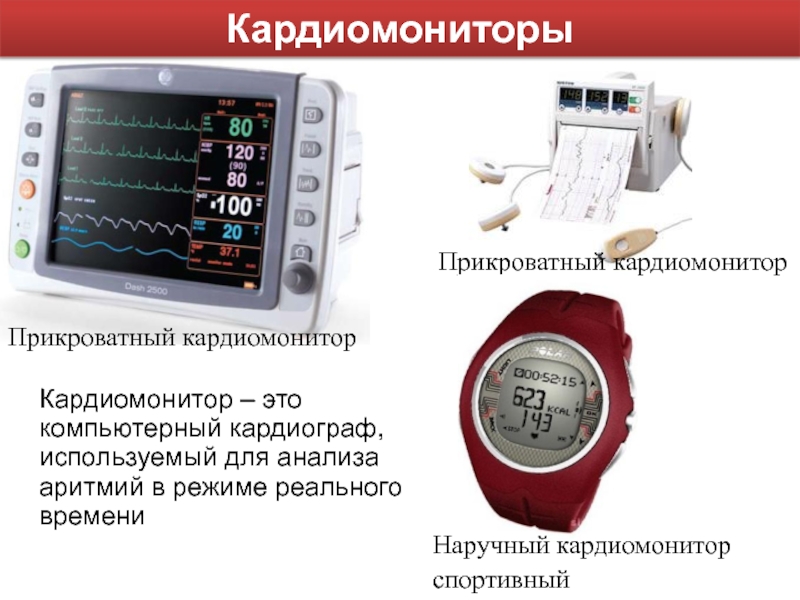

Слайд 9Кардиомониторы
Прикроватный кардиомонитор
Прикроватный кардиомонитор
Наручный кардиомонитор
спортивный
Кардиомонитор – это компьютерный кардиограф, используемый для

анализа аритмий в режиме реального времени

КардиомониторыПрикроватный кардиомониторПрикроватный кардиомониторНаручный кардиомониторспортивныйКардиомонитор – это компьютерный кардиограф, используемый для анализа аритмий в режиме реального времени

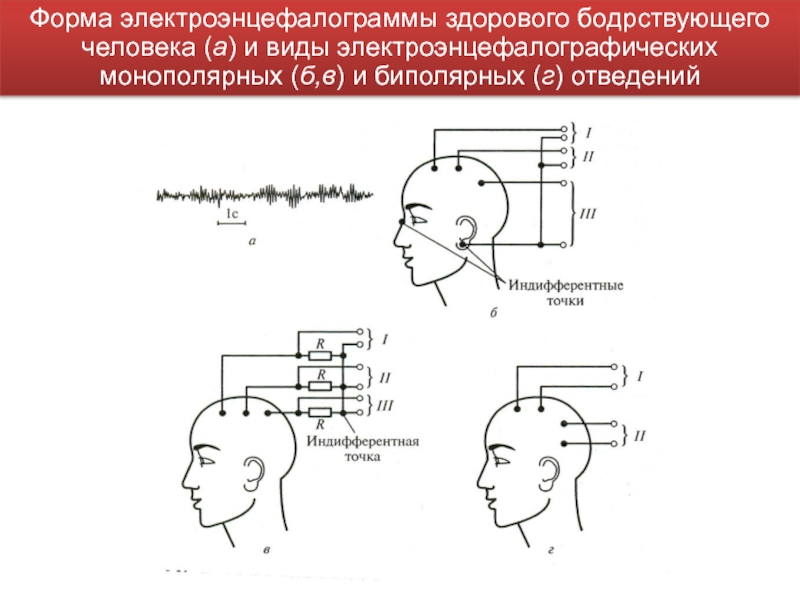

Слайд 10Форма электроэнцефалограммы здорового бодрствующего человека (а) и виды электроэнцефалографических монополярных

(б,в) и биполярных (г) отведений

Форма электроэнцефалограммы здорового бодрствующего человека (а) и виды электроэнцефалографических монополярных (б,в) и биполярных (г) отведений

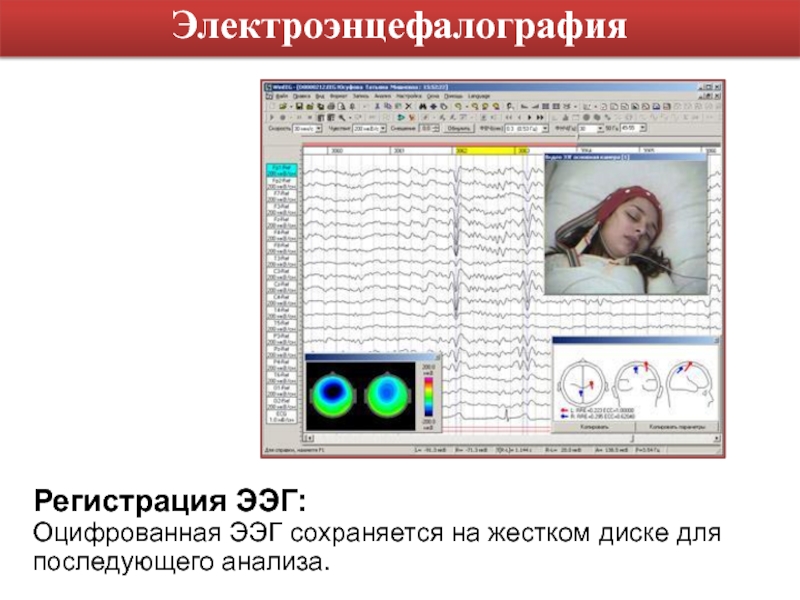

Слайд 11Регистрация ЭЭГ: Оцифрованная ЭЭГ сохраняется на жестком диске для последующего анализа.

Электроэнцефалография

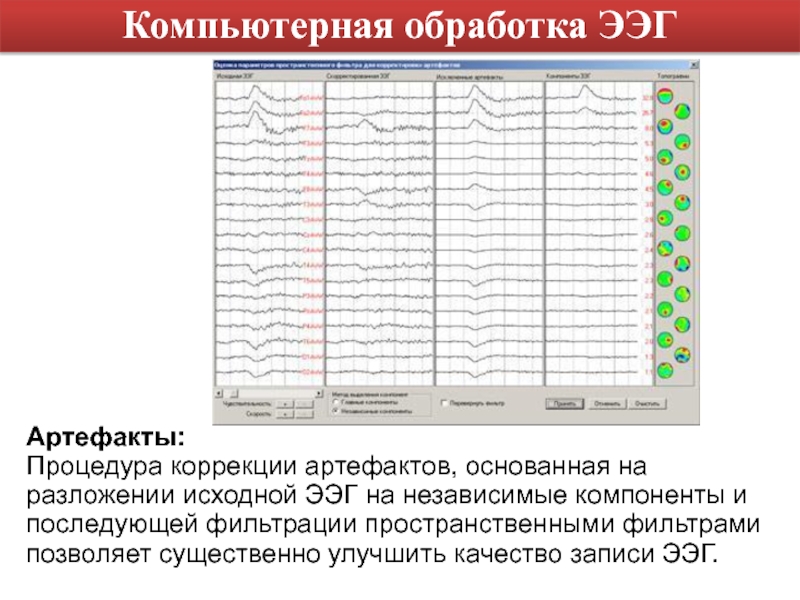

Слайд 12Артефакты: Процедура коррекции артефактов, основанная на разложении исходной ЭЭГ на независимые

компоненты и последующей фильтрации пространственными фильтрами позволяет существенно улучшить качество

записи ЭЭГ.

Компьютерная обработка ЭЭГ

Артефакты: Процедура коррекции артефактов, основанная на разложении исходной ЭЭГ на независимые компоненты и последующей фильтрации пространственными фильтрами

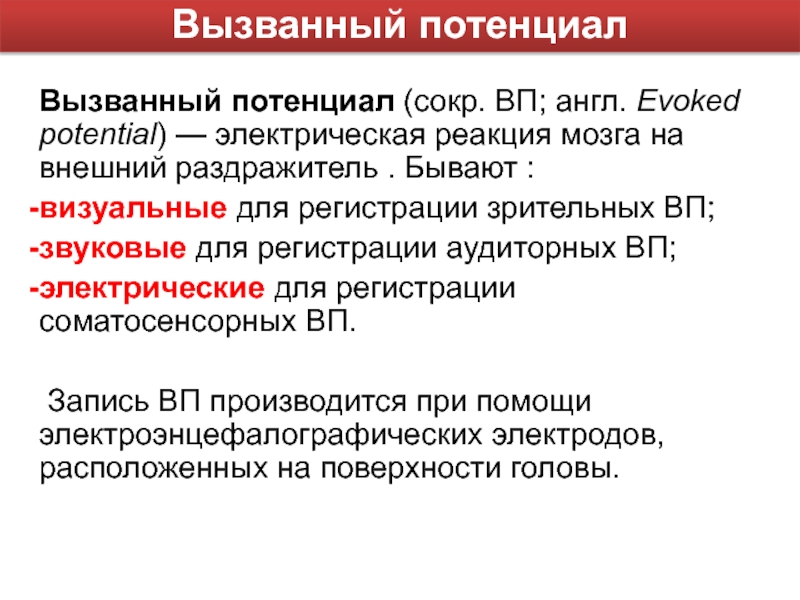

Слайд 13Вызванный потенциал (сокр. ВП; англ. Evoked potential) — электрическая реакция мозга на

внешний раздражитель . Бывают :
визуальные для регистрации зрительных ВП;
звуковые

для регистрации аудиторных ВП;
электрические для регистрации соматосенсорных ВП.

Запись ВП производится при помощи электроэнцефалографических электродов, расположенных на поверхности головы.

Вызванный потенциал

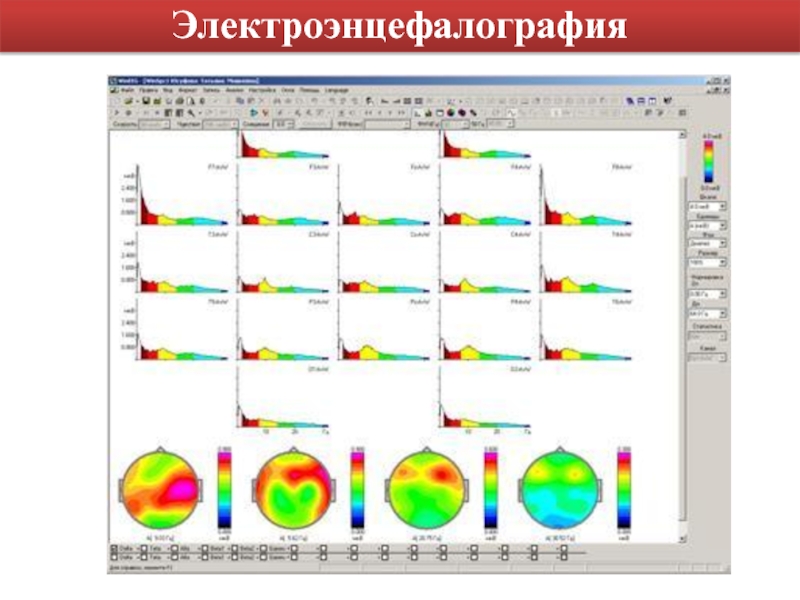

Слайд 14Электроэнцефалография

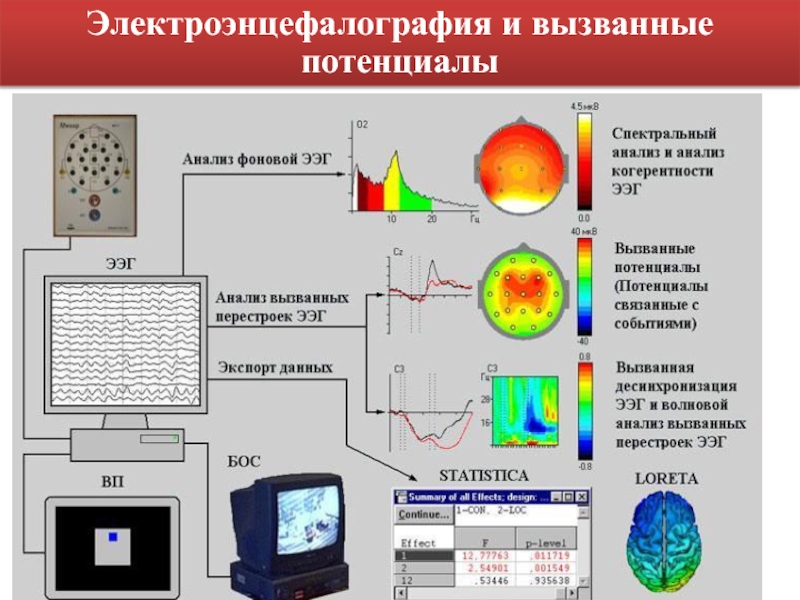

Слайд 15Электроэнцефалография и вызванные потенциалы

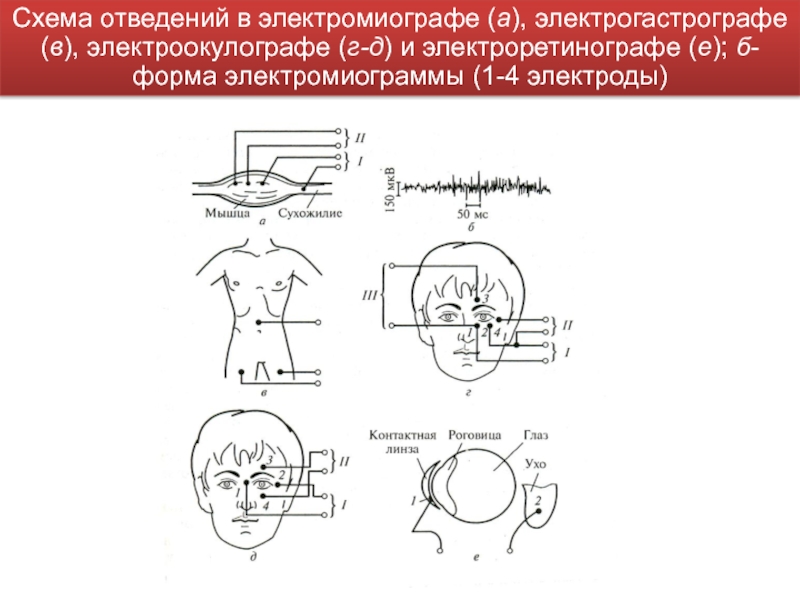

Слайд 16Схема отведений в электромиографе (а), электрогастрографе (в), электроокулографе (г-д) и

электроретинографе (е); б- форма электромиограммы (1-4 электроды)

Схема отведений в электромиографе (а), электрогастрографе (в), электроокулографе (г-д) и электроретинографе (е); б- форма электромиограммы (1-4 электроды)

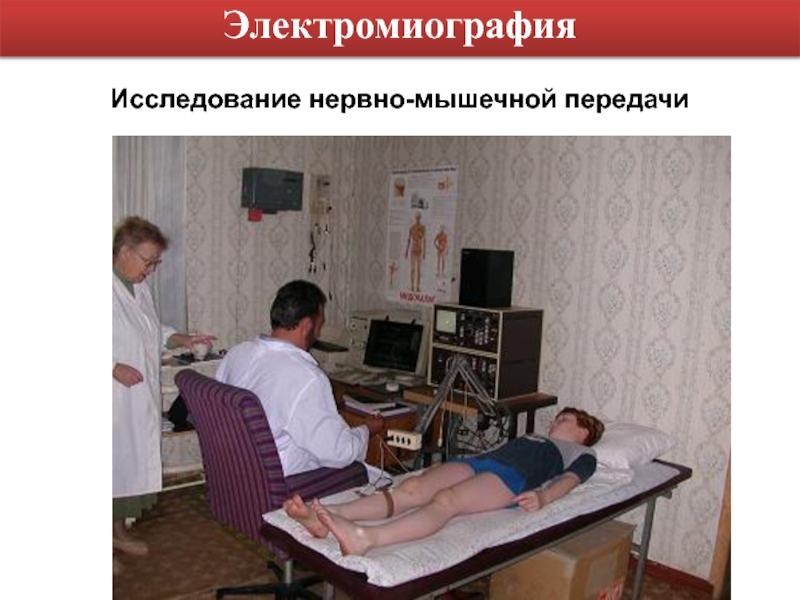

Слайд 17Исследование нервно-мышечной передачи
Электромиография

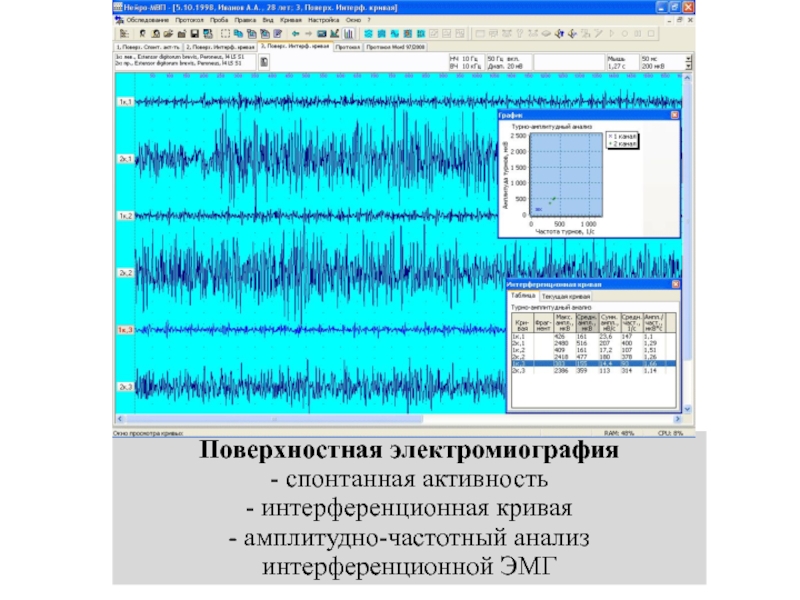

Слайд 18Поверхностная электромиография - спонтанная активность - интерференционная кривая - амплитудно-частотный анализ интерференционной ЭМГ

Поверхностная электромиография - спонтанная активность - интерференционная кривая - амплитудно-частотный анализ интерференционной ЭМГ

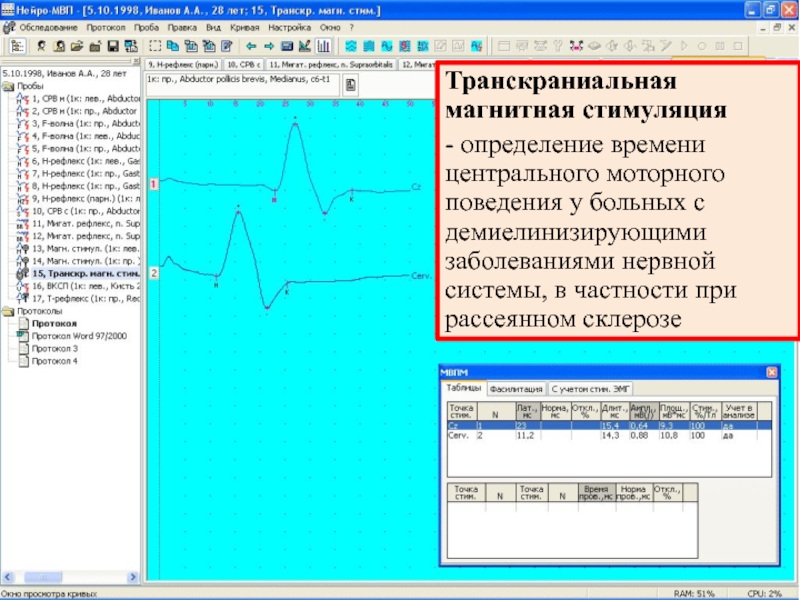

Слайд 19Транскраниальная магнитная стимуляция
- определение времени центрального моторного поведения у больных

с демиелинизирующими заболеваниями нервной системы, в частности при рассеянном склерозе

Транскраниальная магнитная стимуляция- определение времени центрального моторного поведения у больных с демиелинизирующими заболеваниями нервной системы, в частности

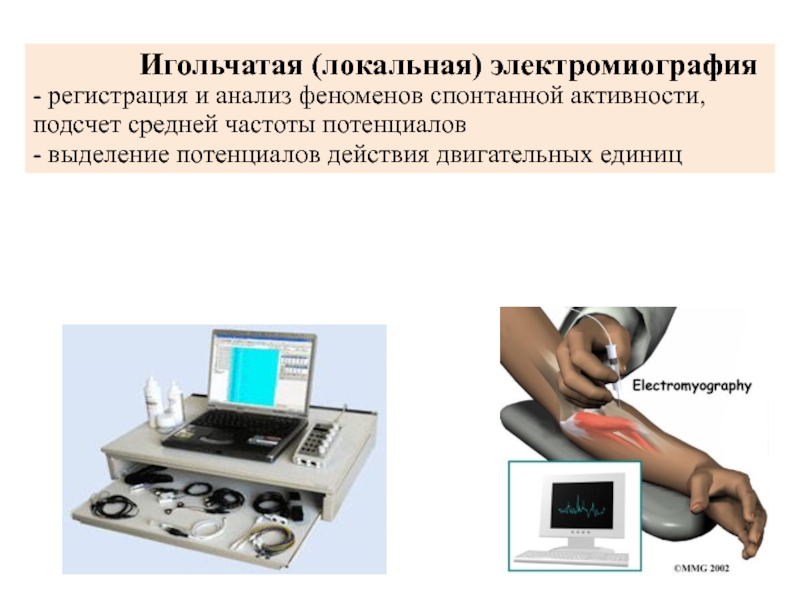

Слайд 20 Игольчатая (локальная)

электромиография - регистрация и анализ феноменов спонтанной активности, подсчет средней частоты

потенциалов - выделение потенциалов действия двигательных единиц

Игольчатая (локальная) электромиография - регистрация и анализ феноменов спонтанной

Слайд 21Электрогастрография

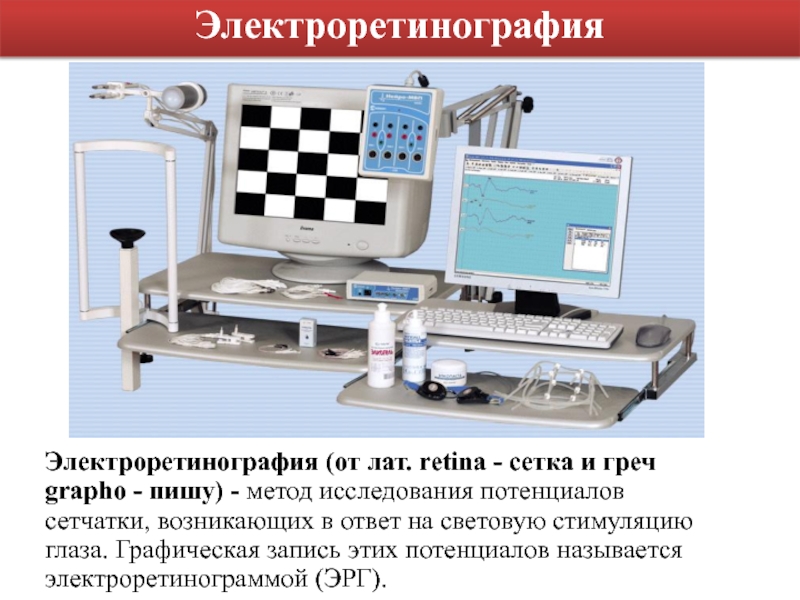

Слайд 22Электроретинография (от лат. retina - сетка и греч grapho -

пишу) - метод исследования потенциалов сетчатки, возникающих в ответ на

световую стимуляцию глаза. Графическая запись этих потенциалов называется электроретинограммой (ЭРГ).

Электроретинография

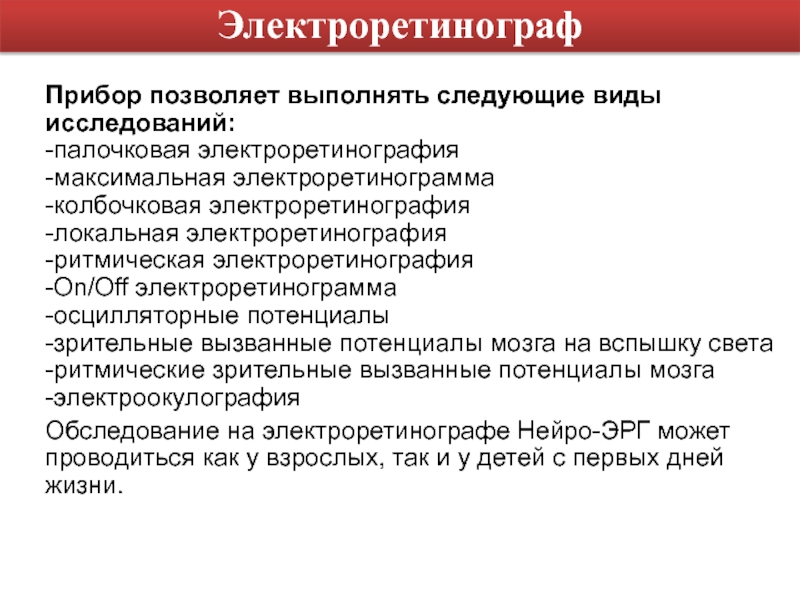

Слайд 23Прибор позволяет выполнять следующие виды исследований: -палочковая электроретинография -максимальная электроретинограмма -колбочковая

электроретинография -локальная электроретинография -ритмическая электроретинография -On/Off электроретинограмма -осцилляторные потенциалы -зрительные

вызванные потенциалы мозга на вспышку света -ритмические зрительные вызванные потенциалы мозга -электроокулография
Обследование на электроретинографе Нейро-ЭРГ может проводиться как у взрослых, так и у детей с первых дней жизни.

Электроретинограф

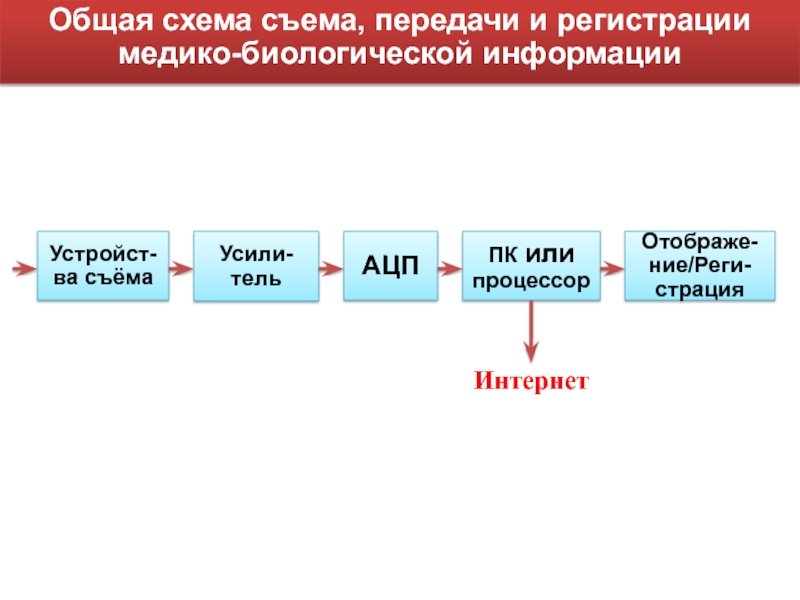

Слайд 24Общая схема съема, передачи и регистрации медико-биологической информации
Устройст-ва съёма
Усили-тель
АЦП
ПК или

процессор
Отображе-ние/Реги-страция
Интернет

Общая схема съема, передачи и регистрации медико-биологической информацииУстройст-ва съёмаУсили-тельАЦППК или процессорОтображе-ние/Реги-страцияИнтернет

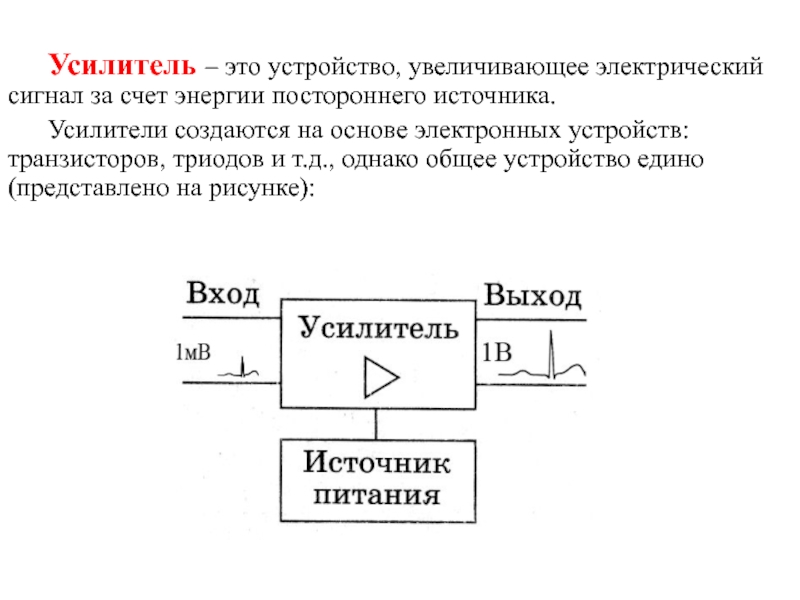

Слайд 25 Усилитель – это устройство, увеличивающее электрический сигнал за счет энергии

постороннего источника.
Усилители создаются на основе электронных устройств: транзисторов, триодов и

т.д., однако общее устройство едино (представлено на рисунке):

Усилитель – это устройство, увеличивающее электрический сигнал за счет энергии постороннего источника. Усилители создаются на основе электронных устройств:

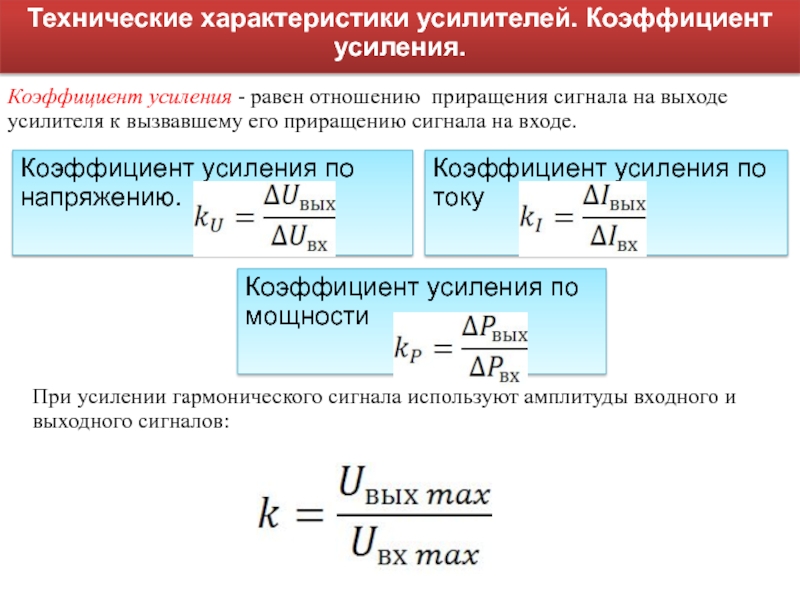

Слайд 26Технические характеристики усилителей. Коэффициент усиления.
Коэффициент усиления по напряжению.

Коэффициент усиления по

току

Коэффициент усиления по мощности

При усилении гармонического сигнала используют амплитуды входного

и выходного сигналов:

Коэффициент усиления - равен отношению приращения сигнала на выходе усилителя к вызвавшему его приращению сигнала на входе.

Технические характеристики усилителей. Коэффициент усиления.Коэффициент усиления по напряжению.Коэффициент усиления по токуКоэффициент усиления по мощностиПри усилении гармонического сигнала

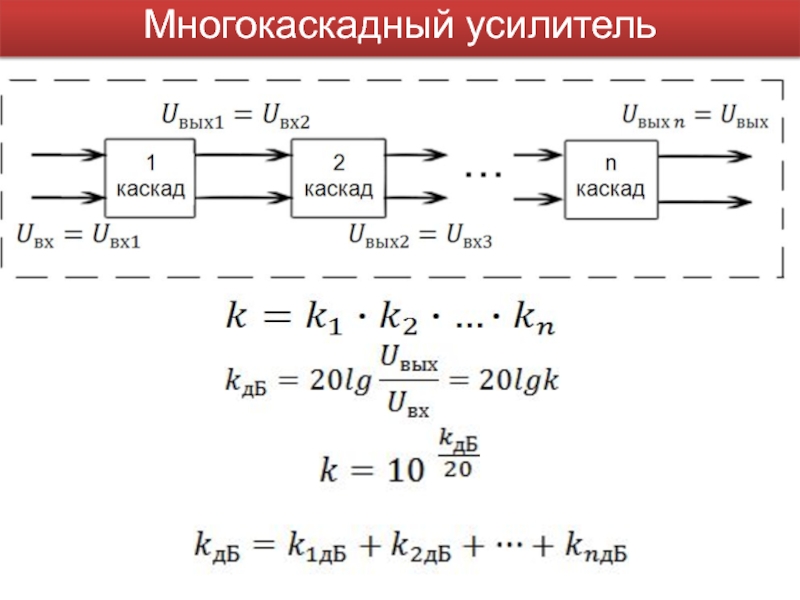

Слайд 27Многокаскадный усилитель

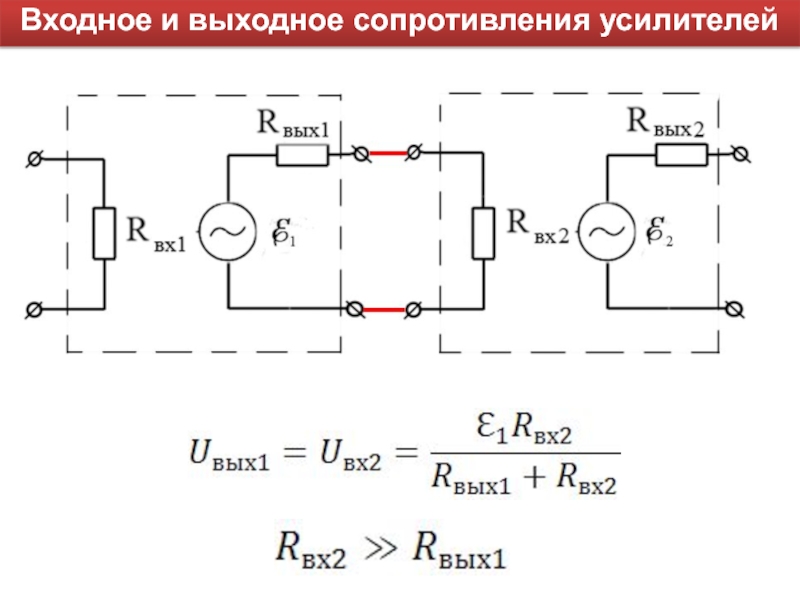

Слайд 28Входное и выходное сопротивления усилителей

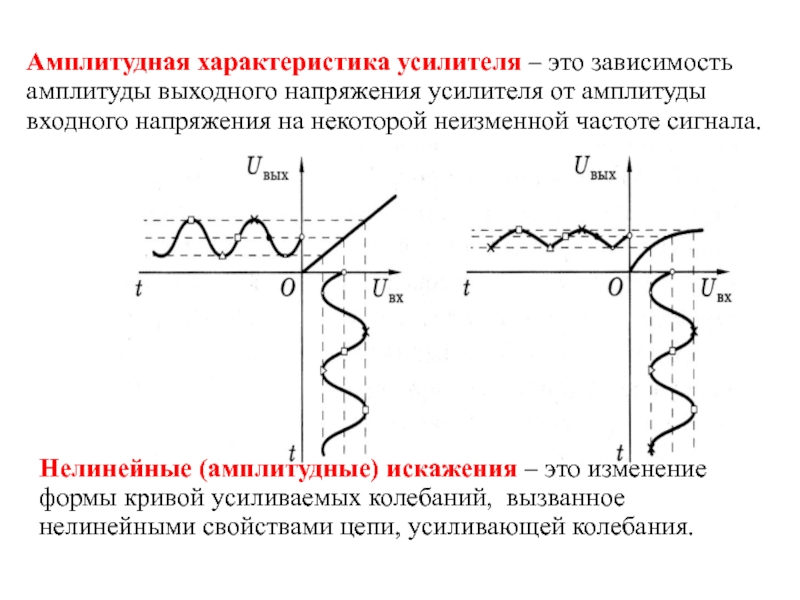

Слайд 29Амплитудная характеристика усилителя – это зависимость амплитуды выходного напряжения усилителя

от амплитуды входного напряжения на некоторой неизменной частоте сигнала.
Нелинейные (амплитудные)

искажения – это изменение формы кривой усиливаемых колебаний, вызванное нелинейными свойствами цепи, усиливающей колебания.

Амплитудная характеристика усилителя – это зависимость амплитуды выходного напряжения усилителя от амплитуды входного напряжения на некоторой неизменной

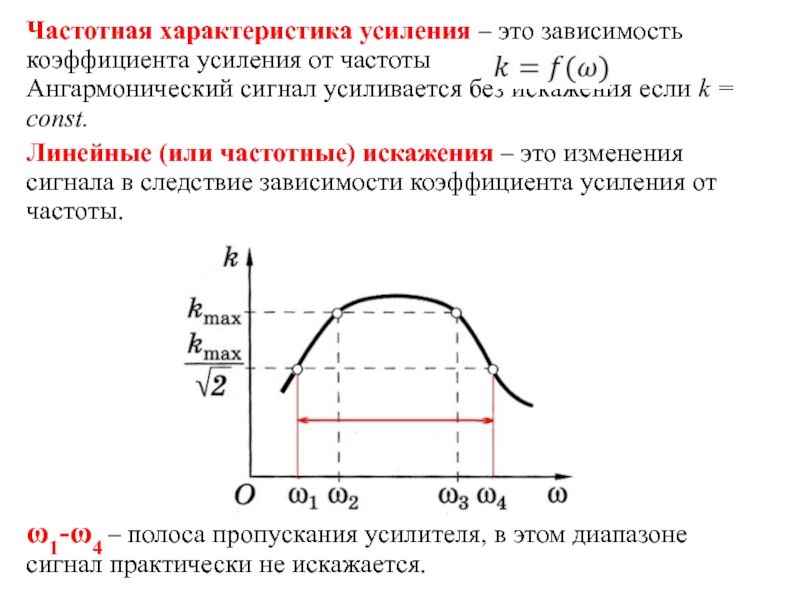

Слайд 30Частотная характеристика усиления – это зависимость коэффициента усиления от частоты

.

Ангармонический сигнал усиливается без искажения если k = const.
Линейные (или частотные) искажения – это изменения сигнала в следствие зависимости коэффициента усиления от частоты.

ω1-ω4 – полоса пропускания усилителя, в этом диапазоне сигнал практически не искажается.

Частотная характеристика усиления – это зависимость коэффициента усиления от частоты

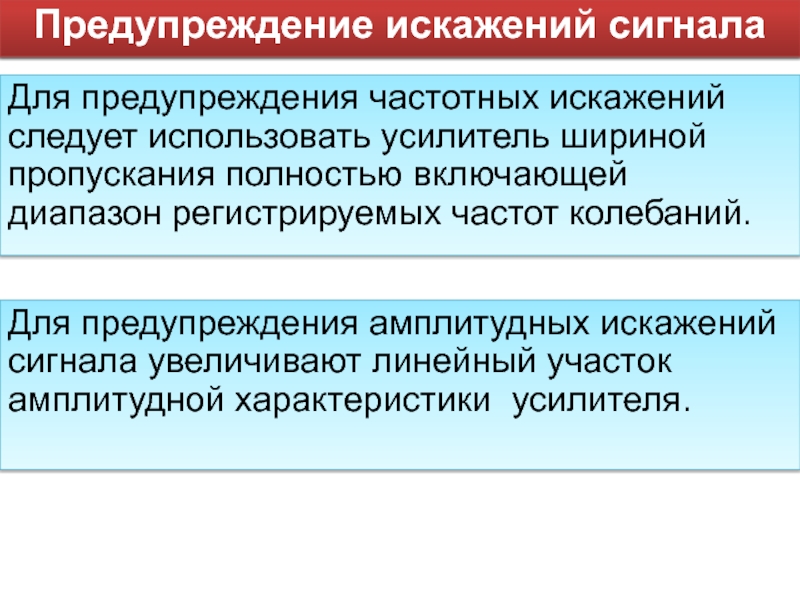

Слайд 31Предупреждение искажений сигнала
Для предупреждения частотных искажений следует использовать усилитель шириной

пропускания полностью включающей диапазон регистрируемых частот колебаний.
Для предупреждения амплитудных искажений

сигнала увеличивают линейный участок амплитудной характеристики усилителя.

Предупреждение искажений сигнала

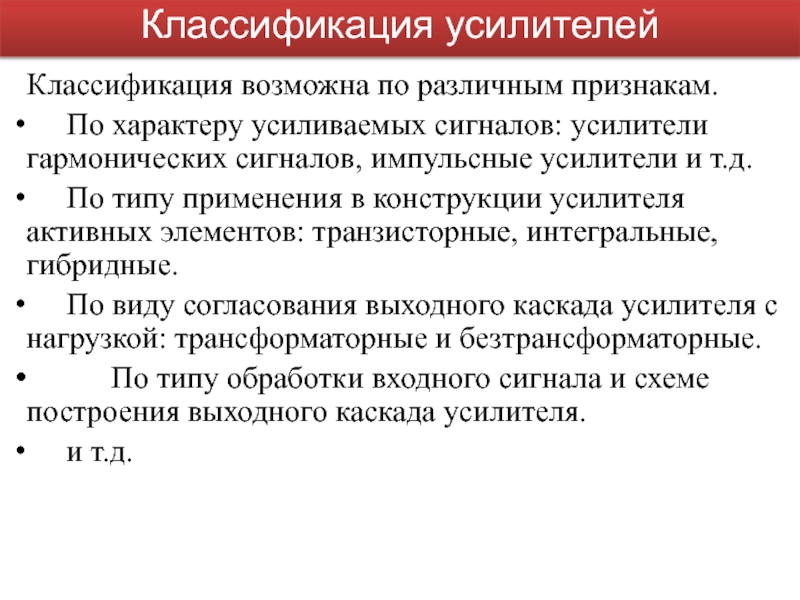

Слайд 32Классификация усилителей
Классификация возможна по различным признакам.
По характеру усиливаемых сигналов: усилители

гармонических сигналов, импульсные усилители и т.д.
По типу применения в конструкции

усилителя активных элементов: транзисторные, интегральные, гибридные.
По виду согласования выходного каскада усилителя с нагрузкой: трансформаторные и безтрансформаторные.
По типу обработки входного сигнала и схеме построения выходного каскада усилителя.
и т.д.

Классификация усилителейКлассификация возможна по различным признакам. По характеру усиливаемых сигналов: усилители гармонических сигналов, импульсные усилители и т.д. По типу

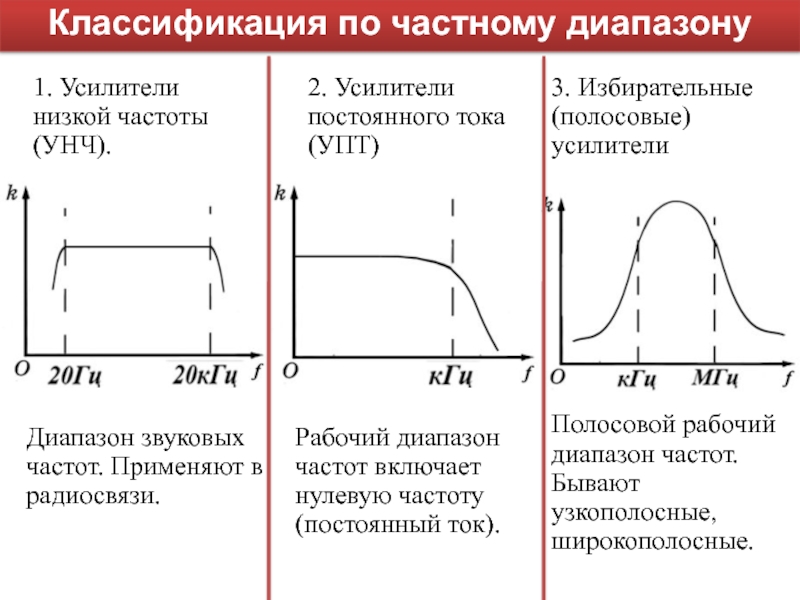

Слайд 331. Усилители низкой частоты (УНЧ).
Классификация по частному диапазону
Диапазон звуковых

частот. Применяют в радиосвязи.
2. Усилители постоянного тока (УПТ)
3. Избирательные (полосовые)

усилители

Рабочий диапазон частот включает нулевую частоту (постоянный ток).

Полосовой рабочий диапазон частот. Бывают узкополосные, широкополосные.

1. Усилители низкой частоты (УНЧ). Классификация по частному диапазонуДиапазон звуковых частот. Применяют в радиосвязи.2. Усилители постоянного тока

Слайд 34Особенности усиления биоэлектрических сигналов
Высокое сопротивление биологической системы совместно с электродами.
Биопотенциалы

– слабые сигналы.
Биопотенциалы – медленно изменяющиеся сигналы.
Наличие помех и артефактов.

Бесполезное падение напряжения

Полезное регистрируемое напряжения

Для уменьшения Rк+э используют влажные салфетки.

Особенности усиления биоэлектрических сигналовВысокое сопротивление биологической системы совместно с электродами.Биопотенциалы – слабые сигналы.Биопотенциалы – медленно изменяющиеся сигналы.Наличие

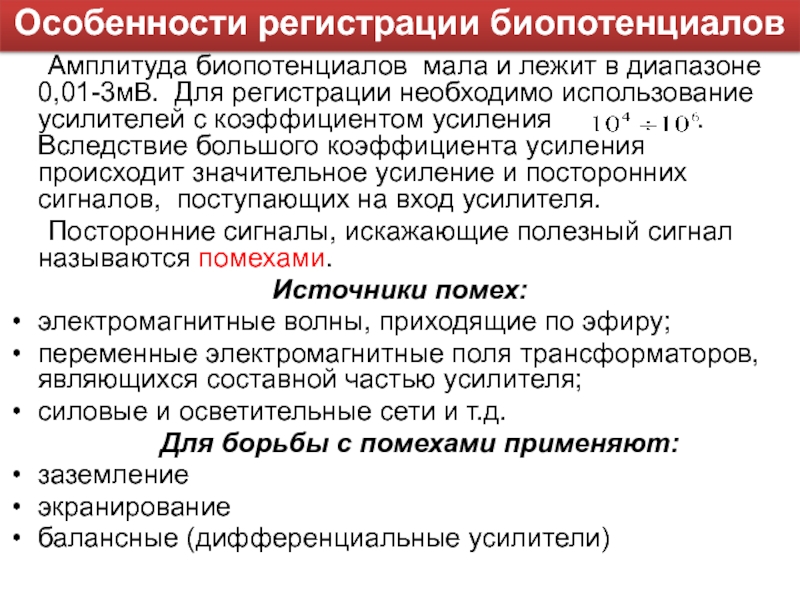

Слайд 35 Амплитуда биопотенциалов мала и лежит в диапазоне 0,01-3мВ.

Для регистрации необходимо использование усилителей с коэффициентом усиления

. Вследствие большого коэффициента усиления происходит значительное усиление и посторонних сигналов, поступающих на вход усилителя.
Посторонние сигналы, искажающие полезный сигнал называются помехами.
Источники помех:
электромагнитные волны, приходящие по эфиру;
переменные электромагнитные поля трансформаторов, являющихся составной частью усилителя;
силовые и осветительные сети и т.д.
Для борьбы с помехами применяют:
заземление
экранирование
балансные (дифференциальные усилители)

Особенности регистрации биопотенциалов

Амплитуда биопотенциалов мала и лежит в диапазоне 0,01-3мВ. Для регистрации необходимо использование усилителей с коэффициентом

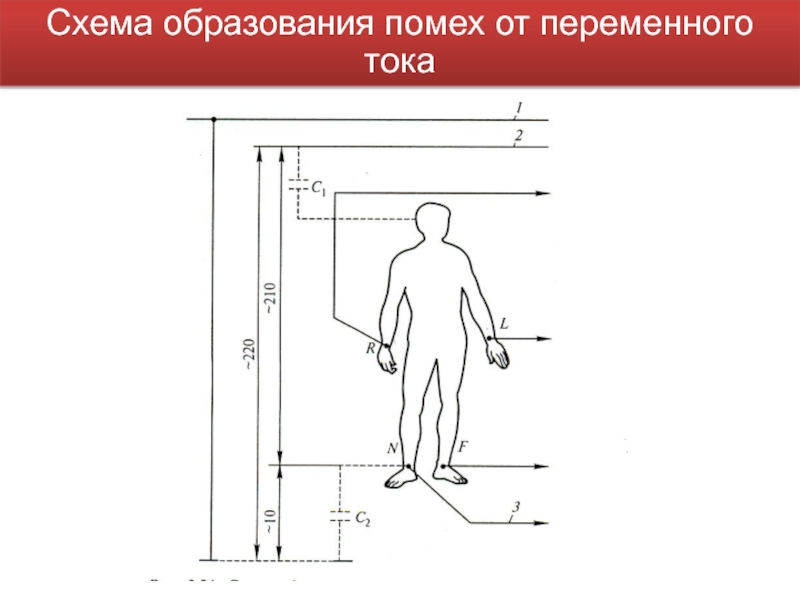

Слайд 36Схема образования помех от переменного тока

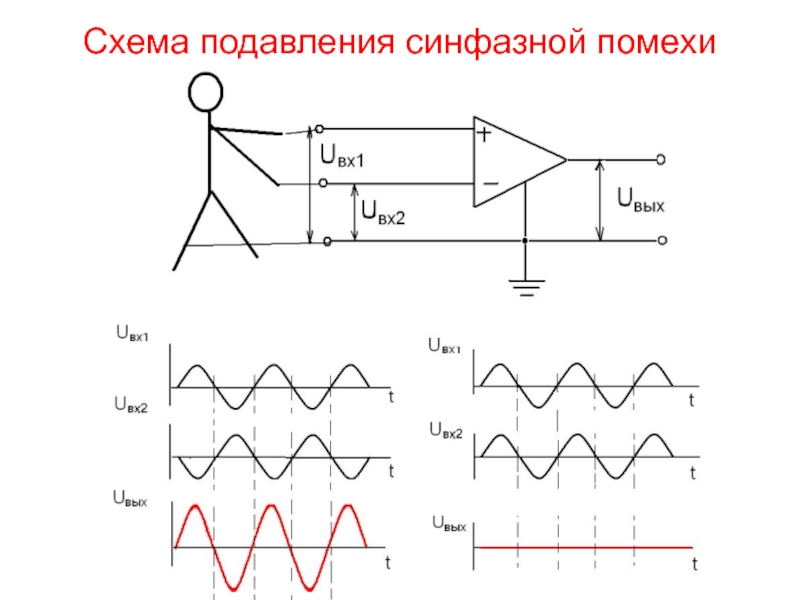

Слайд 37 Схема подавления синфазной помехи

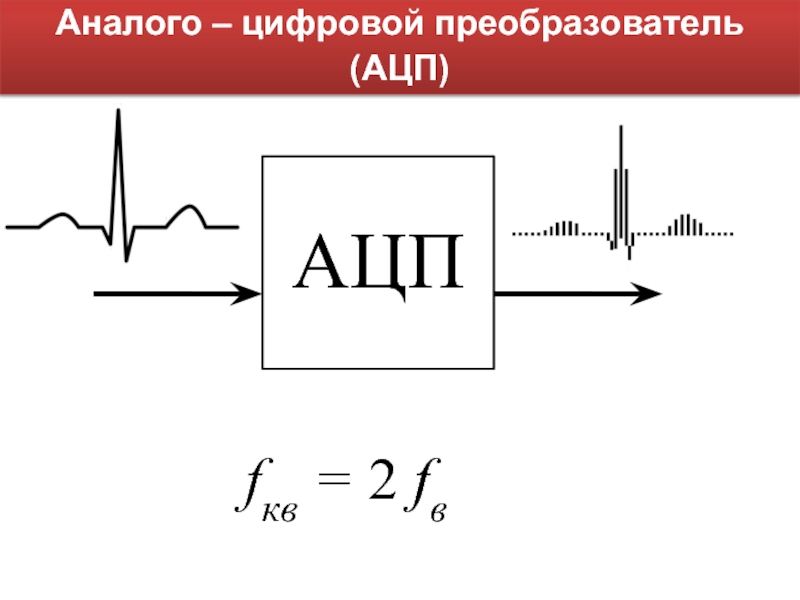

Слайд 38Аналого – цифровой преобразователь
(АЦП)
АЦП
fкв = 2 fв

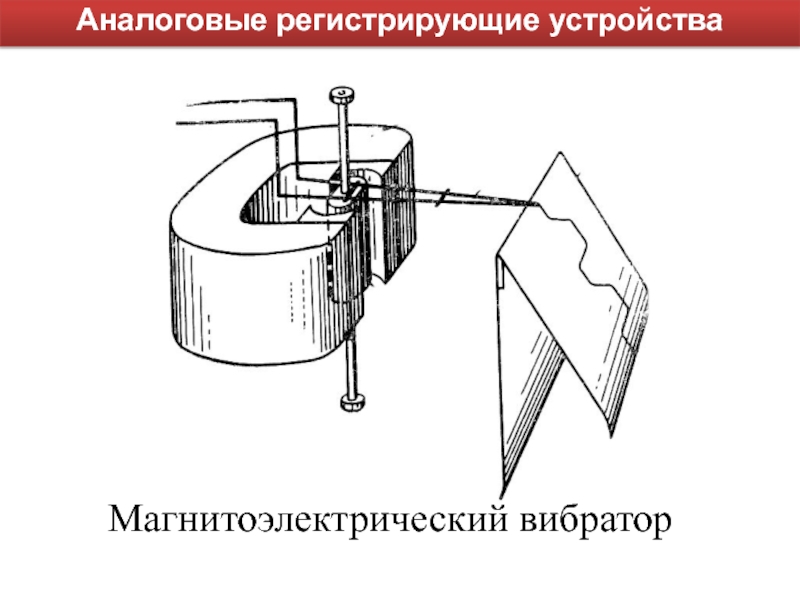

Слайд 39Магнитоэлектрический вибратор
Аналоговые регистрирующие устройства

Слайд 40Электромагнитный вибратор
Аналоговые регистрирующие устройства

Слайд 41Аналоговые регистрирующие устройства
Регистрирующее устройство с тепловой записью

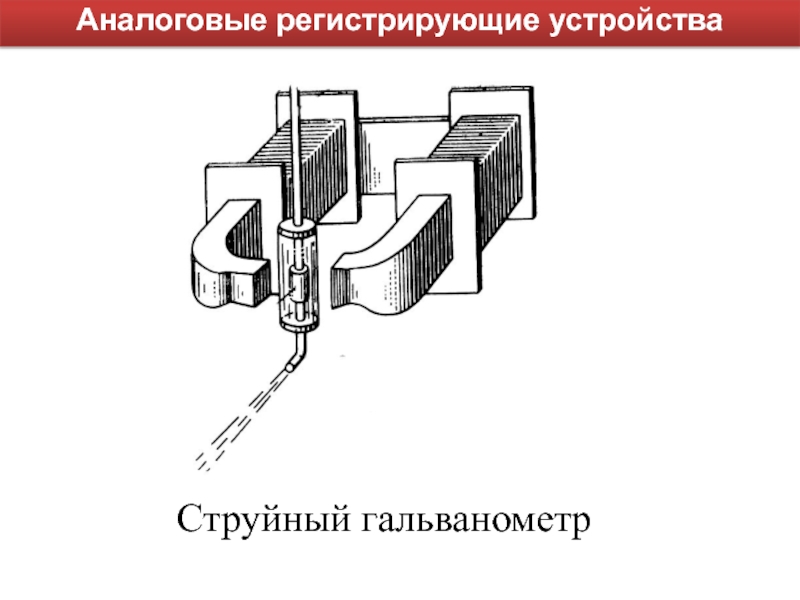

Слайд 42Струйный гальванометр
Аналоговые регистрирующие устройства

Слайд 43 Реография – диагностический метод определения кровенаполнения органов и тканей, основанный

на регистрации изменения импеданса тканей организма.
Реография

Реография – диагностический метод определения кровенаполнения органов и тканей, основанный на регистрации изменения импеданса тканей организма.Реография

Скачать презентацию

Разделы презентаций
