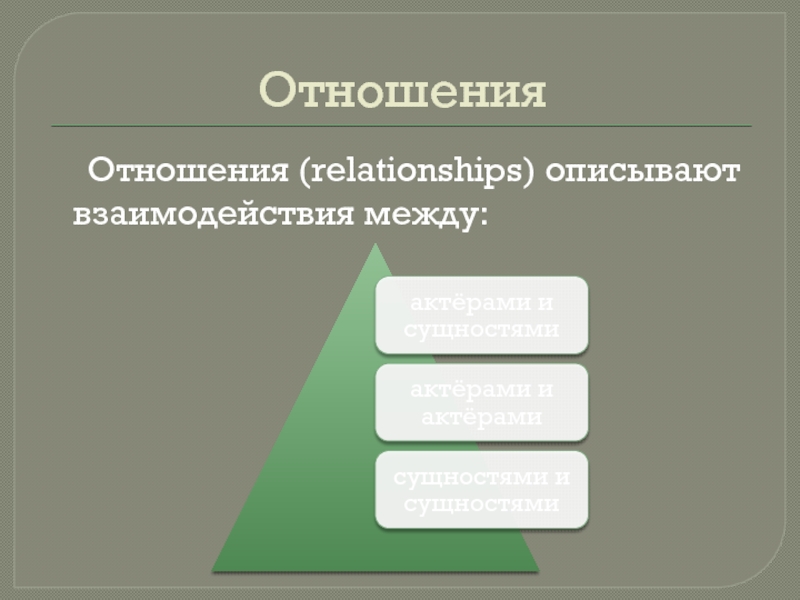

- 20. Отношения Отношения (relationships) описывают взаимодействия между:
- 21. Отношения В UML имеется несколько стандартных видов отношений:
- 22. Отношение ассоциацииОдно из фундаментальных понятий в UML
- 23. Отношение ассоциацииОбозначается сплошной линией между актёром и
- 24. Отношение ассоциации. Кратность
- 25. Отношение включенияУстанавливается только между двумя вариантами использования
- 26. Отношение включения Пример графического изображения отношения
- 27. Отношение расширенияЗадаёт взаимосвязь экземпляров отдельного варианта использования
- 28. Отношение расширения Пример графического изображения отношения расширения
- 29. Отношение обобщенияСлужит для указания того факта, что
- 30. Отношение обобщения Графически обозначается сплошной линией
- 31. Расширение UML для бизнес-моделирования
- 32. Расширение UML для бизнес-моделирования
- 33. Расширение UML для бизнес-моделированияБизнес-актёр – индивидуум,
- 34. Расширение UML для бизнес-моделированияСотрудник – индивидуум,
- 35. Расширение UML для бизнес-моделированияБизнес-вариант использования –
- 36. Текстовые сценарии вариантов использования
- 37. Текстовые сценарии вариантов использованияУточняют или детализируют

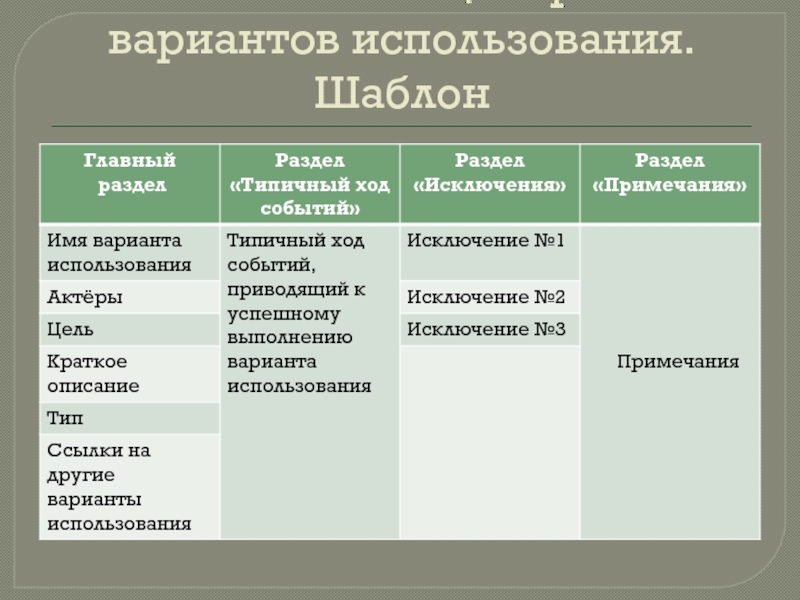

- 38. Текстовые сценарии вариантов использования. Шаблон
- 39. Пример построения диаграммы вариантов использованияСистема управления банкоматом
- 40. Пример построения диаграммы вариантов использования

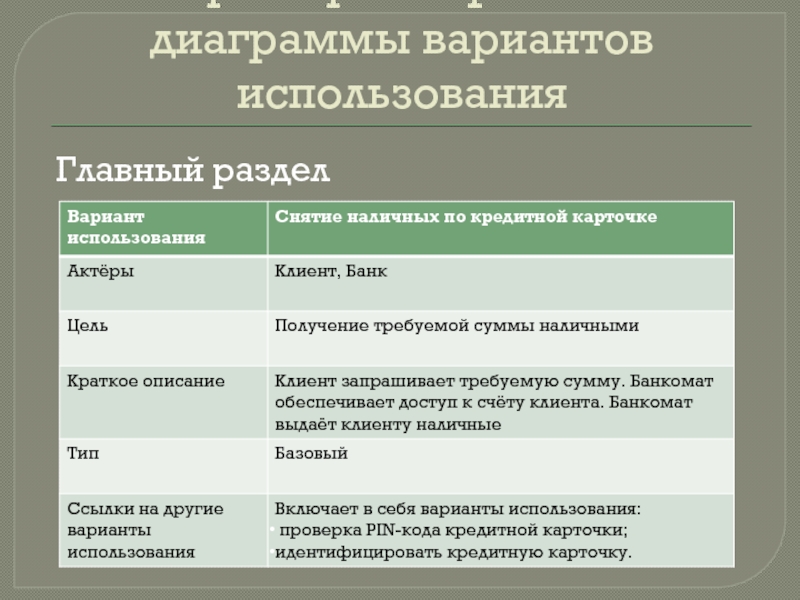

- 41. Пример построения диаграммы вариантов использования Главный раздел
- 42. Пример построения диаграммы вариантов использованияТипичный ход событий

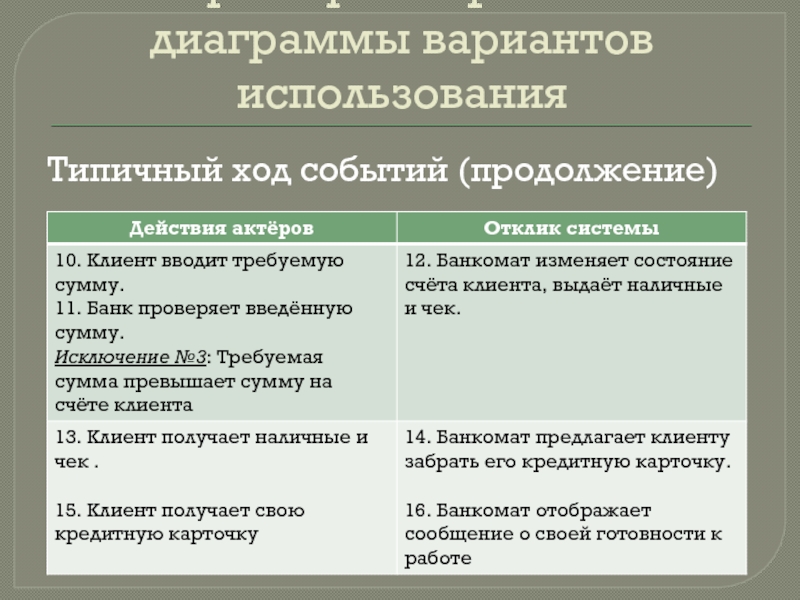

- 43. Пример построения диаграммы вариантов использованияТипичный ход событий (продолжение)
- 44. Пример построения диаграммы вариантов использованияИсключения
- 45. Пример построения диаграммы вариантов использованияИсключения (продолжение)
- 46. Рекомендации по разработке диаграмм вариантов использованияРекомендуемое количество
- 47. Рекомендации по разработке диаграмм вариантов использования
- 48. Скачать презентанцию
Диаграмма вариантов использованияВизуальное моделирование в UML - процесс поуровневого спуска от наиболее обшей и абстрактной концептуальной модели исходной системы к логической, а затем и к физической модели соответствующей программной системы.Для достижения
Слайды и текст этой презентации
Слайд 2Диаграмма вариантов использования
Визуальное моделирование в UML - процесс поуровневого спуска
Для достижения этих целей сначала строится диаграмма вариантов использования (use case).
Слайд 3Диаграмма вариантов использования
Диаграмма вариантов использования – исходная концептуальная модель системы
в процессе её проектирования и разработки.
Слайд 6Вариант использования
Вариант использования* (use case) – спецификация общих
особенностей поведения или функционирования моделируемой системы без рассмотрения внутренней структуры
этой системы.
*сокращённо – ВИ.
Слайд 7Вариант использования
ВИ может сопровождаться дополнительным текстом, раскрывающим смысл выполняемых действий
(текст-сценарий или сценарий).
ВИ обозначается на диаграмме эллипсом.
Имя ВИ задаётся в
форме существительного или глагола с пояснительными словами.Текст должен начинаться с заглавной буквы.
Слайд 8Вариант использования
Графическое обозначение варианта использования (пример):
Получение справки о текущем состоянии
счёта клиента
Получить справку о текущем состоянии счёта клиента
или
Слайд 9Вариант использования
Цель ВИ – зафиксировать некоторый аспект или фрагмент поведения
проектируемой системы без указания особенностей реализации данной функциональности.
Каждый ВИ =
отдельный сервис, который предоставляет моделируемая система по запросу актёра.Каждый сервис – законченная последовательность действий.

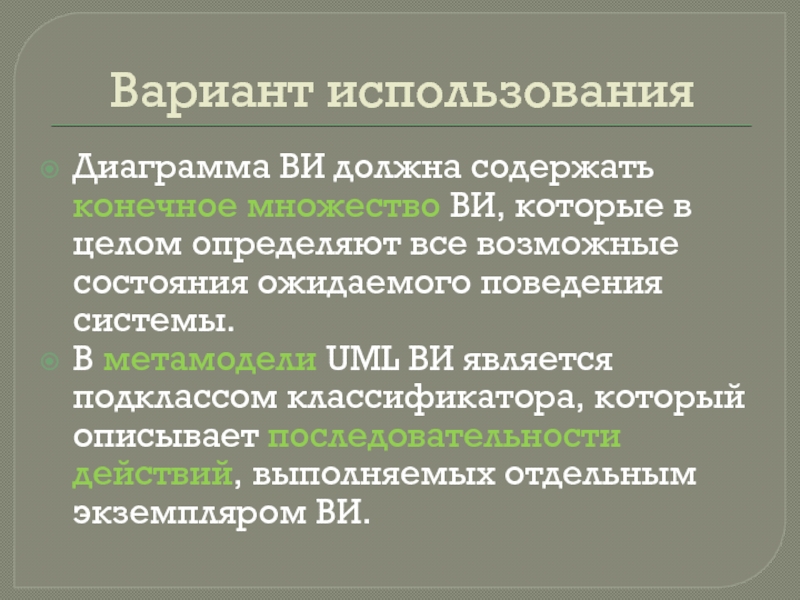

Слайд 10Вариант использования
Диаграмма ВИ должна содержать конечное множество ВИ, которые в
целом определяют все возможные состояния ожидаемого поведения системы.
В метамодели UML
ВИ является подклассом классификатора, который описывает последовательности действий, выполняемых отдельным экземпляром ВИ.

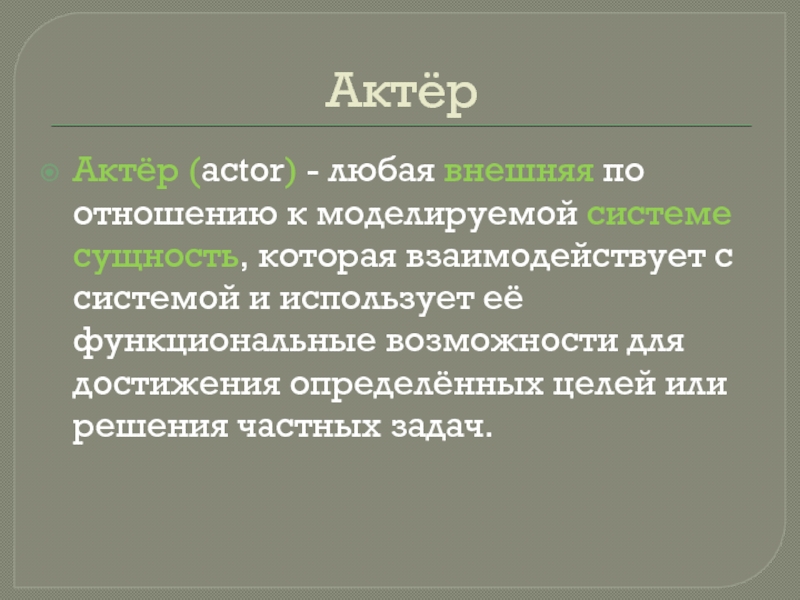

Слайд 12Актёр
Актёр (actor) - любая внешняя по отношению к моделируемой системе
сущность, которая взаимодействует с системой и использует её функциональные возможности
для достижения определённых целей или решения частных задач.
Слайд 13Актёр
Актёры служат для обозначения согласованного множества ролей, которые могут играть
пользователи в процессе взаимодействия с проектируемой системой.
Каждый актёр может рассматриваться
как некая отдельная роль относительно конкретного варианта использования.

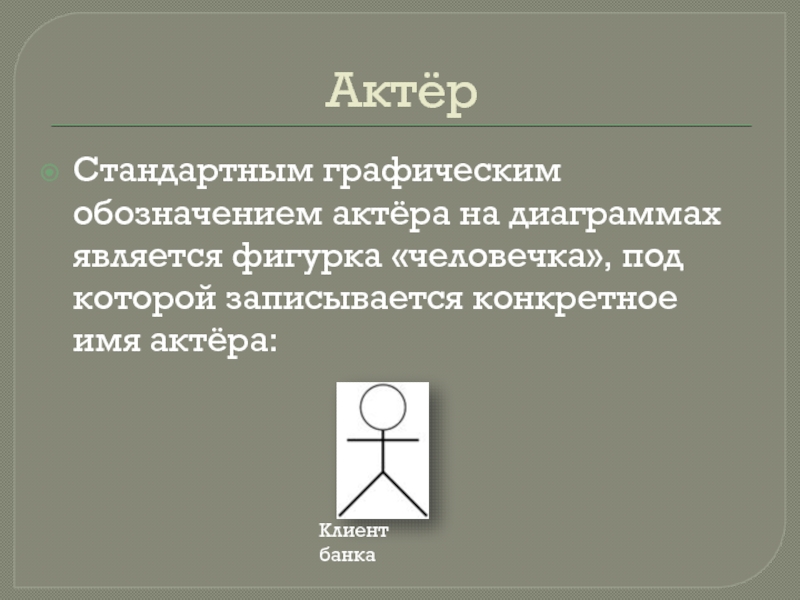

Слайд 14Актёр
Стандартным графическим обозначением актёра на диаграммах является фигурка «человечка», под
которой записывается конкретное имя актёра:
Клиент банка
Слайд 15Актёр
Имена актёров должны начинаться с заглавной буквы.
Имя актёра должно быть
достаточно информативным (кассир, менеджер, клиент, сотовый телефон и т.д.).
Не рекомендуется
давать актёрам имена собственные.В метамодели актёр является подклассом классификатора.

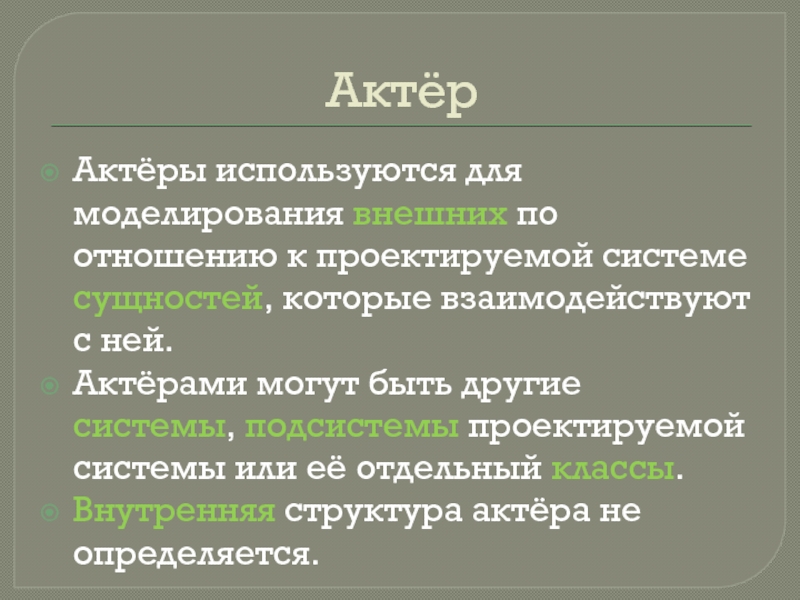

Слайд 16Актёр
Актёры используются для моделирования внешних по отношению к проектируемой системе
сущностей, которые взаимодействуют с ней.
Актёрами могут быть другие системы, подсистемы
проектируемой системы или её отдельный классы.Внутренняя структура актёра не определяется.

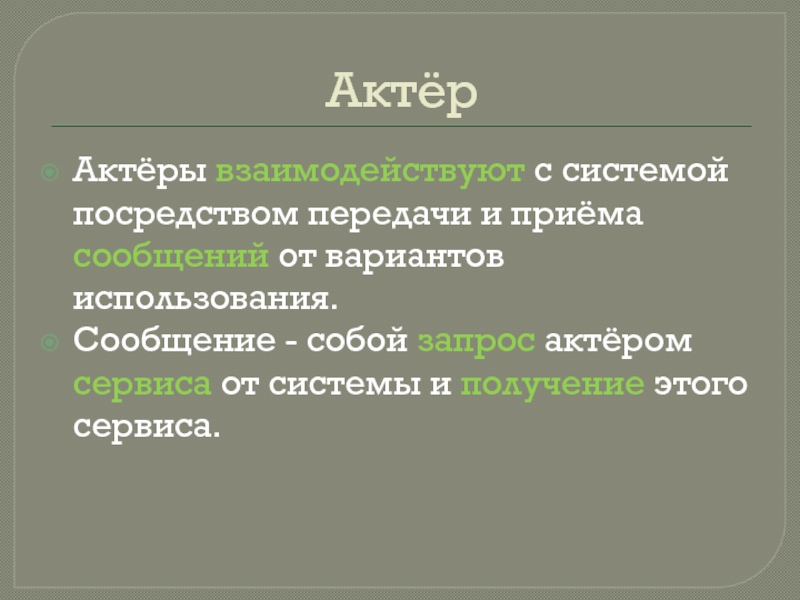

Слайд 17Актёр
Актёры взаимодействуют с системой посредством передачи и приёма сообщений от
вариантов использования.
Сообщение - собой запрос актёром сервиса от системы и
получение этого сервиса.
Слайд 18Выявление актёров.
Какие организации или лица будут использовать проектируемую систему?
Кто будет
получать пользу от применения системы?
Кто будет использовать информацию от системы?
Будет
ли система использовать внешние ресурсы?Может ли один пользователь играть несколько ролей при взаимодействии с системой?
Могут ли различные пользователи играть одну роль при взаимодействии с системой?
Будет ли система взаимодействовать с законодательными, исполнительными, налоговыми или другими органами?
Слайд 19Примечание
Примечание (note) в UML предназначено для включения в модель произвольной
текстовой информации, имеющей непосредственное отношение к контексту разрабатываемого проекта.
Графическое
примечания
Слайд 22Отношение ассоциации
Одно из фундаментальных понятий в UML и в той
или иной степени используется при построении всех графических моделей систем
в форме канонических диаграмм.В данном случае служит для обозначения специфической роли актёра в отдельном варианте использования.
Слайд 23Отношение ассоциации
Обозначается сплошной линией между актёром и вариантом использования.
Может
иметь дополнительные условные обозначения, такие, например, как имя и кратность.

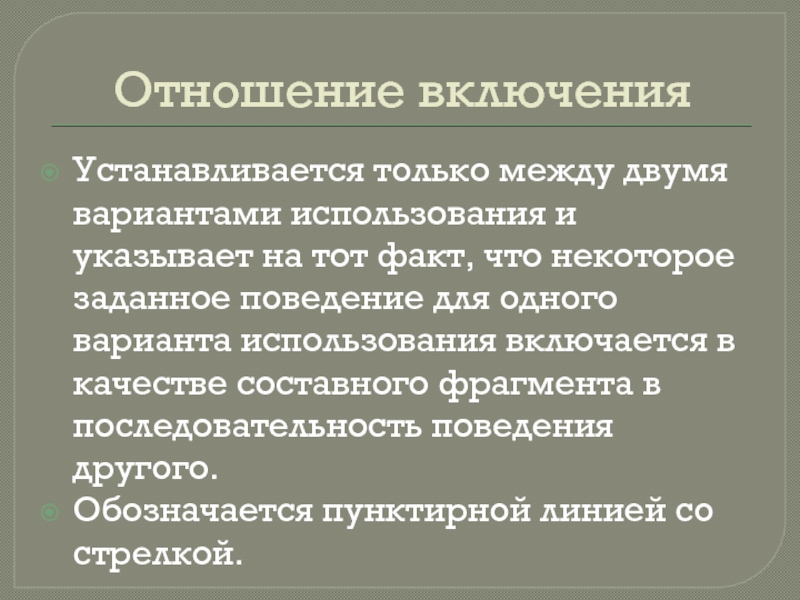

Слайд 25Отношение включения
Устанавливается только между двумя вариантами использования и указывает на
тот факт, что некоторое заданное поведение для одного варианта использования
включается в качестве составного фрагмента в последовательность поведения другого.Обозначается пунктирной линией со стрелкой.

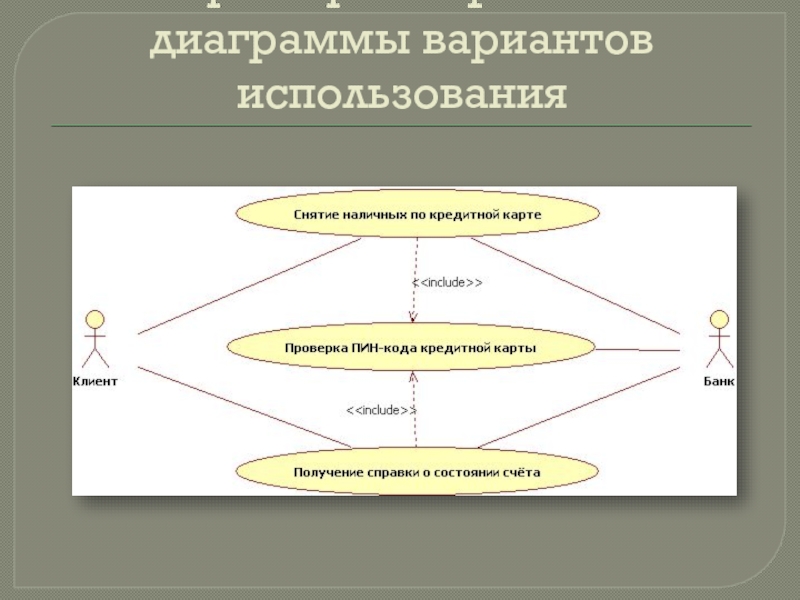

Слайд 26Отношение включения
Пример графического изображения отношения включения между вариантами
использования:
Снятие наличных по кредитной карте
Проверка PIN-кода кредитной карты
Вариант использования «А»
Вариант
использования «Б»
Слайд 27Отношение расширения
Задаёт взаимосвязь экземпляров отдельного варианта использования с более общим
вариантом, свойства которого определяются на основе способа совместного объединения данных
экземпляров.Обозначается пунктирной линией со стрелкой, направленной от того варианта использования, который является расширением для базового варианта использования.

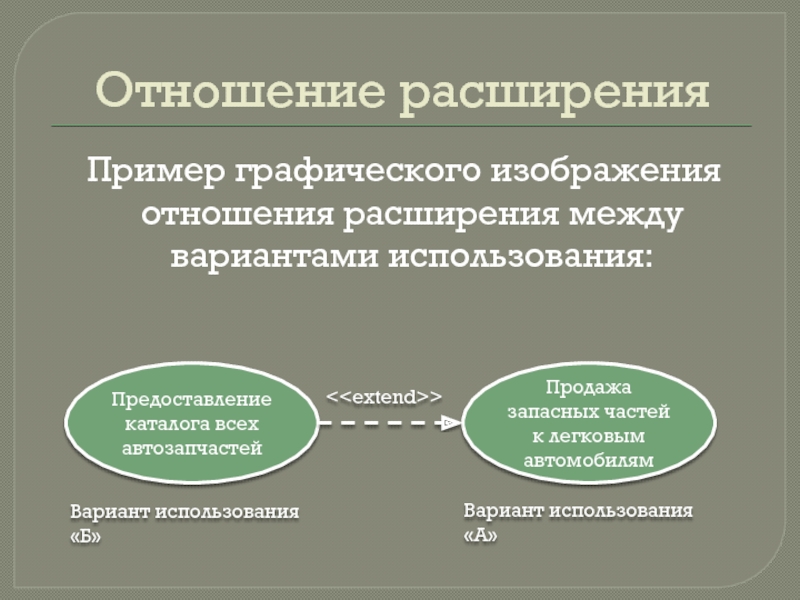

Слайд 28Отношение расширения
Пример графического изображения отношения расширения между вариантами использования:
Предоставление
каталога всех автозапчастей
Продажа запасных частей к легковым автомобилям
Вариант использования «Б»
Вариант
использования «А»

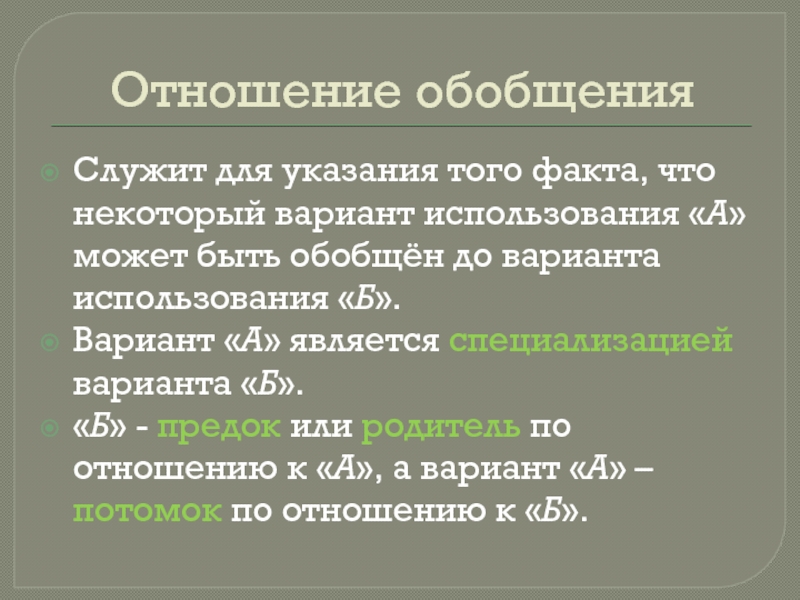

Слайд 29Отношение обобщения
Служит для указания того факта, что некоторый вариант использования
«А» может быть обобщён до варианта использования «Б».
Вариант «А» является
специализацией варианта «Б».«Б» - предок или родитель по отношению к «А», а вариант «А» – потомок по отношению к «Б».
Слайд 30Отношение обобщения
Графически обозначается сплошной линией со стрелкой в
форме незакрашенного треугольника, которая указывает на родительский вариант использования (актёра):
Продажа
запасных частей к автомобилямПродажа запасных частей к легковым автомобилям
Вариант использования «Б»
Вариант использования «А»

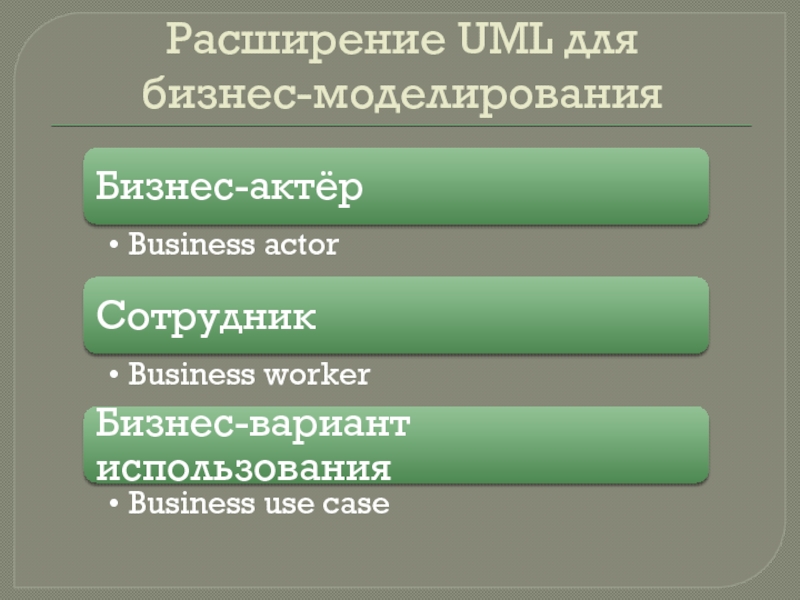

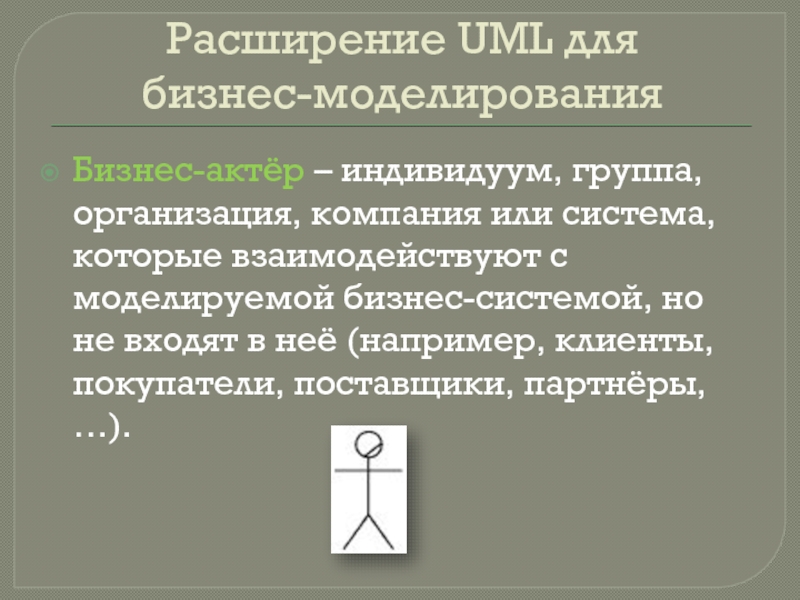

Слайд 33Расширение UML для
бизнес-моделирования
Бизнес-актёр – индивидуум, группа, организация, компания или
система, которые взаимодействуют с моделируемой бизнес-системой, но не входят в
неё (например, клиенты, покупатели, поставщики, партнёры, …).

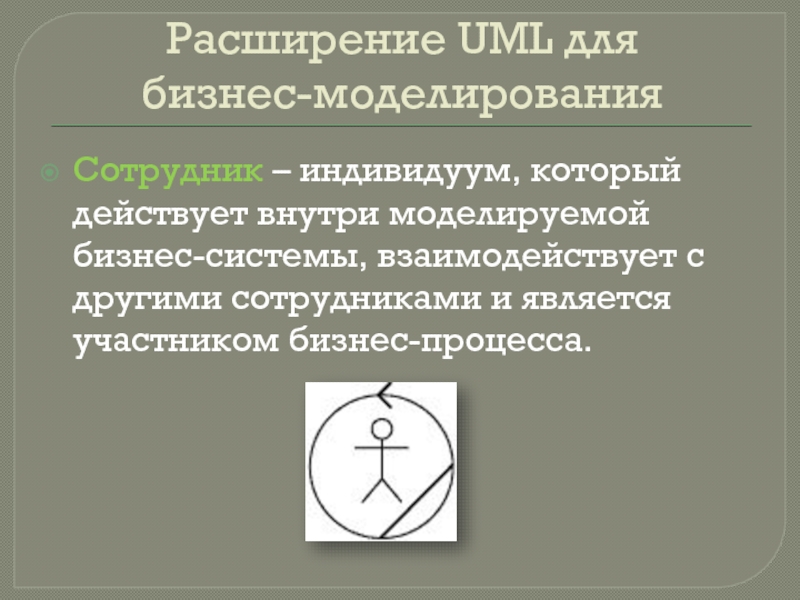

Слайд 34Расширение UML для
бизнес-моделирования
Сотрудник – индивидуум, который действует внутри моделируемой
бизнес-системы, взаимодействует с другими сотрудниками и является участником бизнес-процесса.

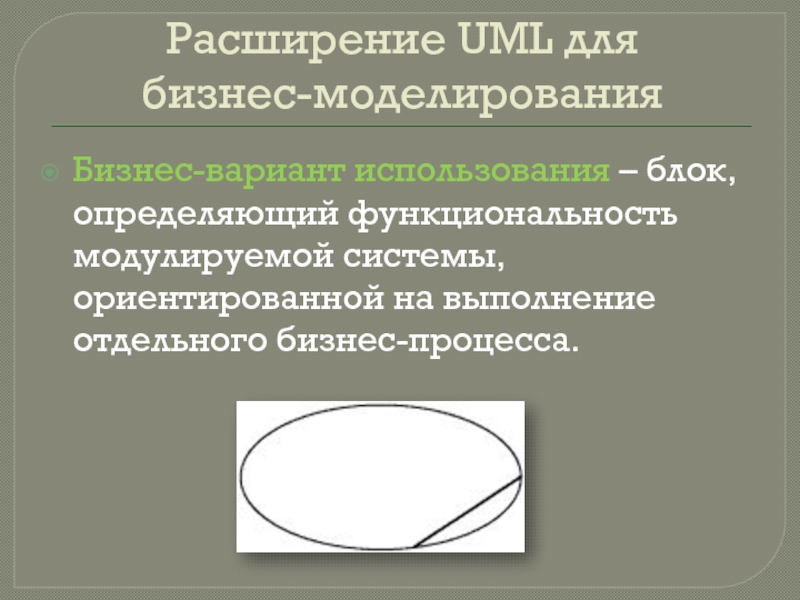

Слайд 35Расширение UML для
бизнес-моделирования
Бизнес-вариант использования – блок, определяющий функциональность модулируемой
системы, ориентированной на выполнение отдельного бизнес-процесса.
Слайд 37Текстовые сценарии
вариантов использования
Уточняют или детализируют последовательность действий, совершаемых системой
при выполнении её вариантов использования.
Сценарий должен уточнять и дополнять диаграмму,
а не заменять её.
Слайд 46Рекомендации по разработке диаграмм вариантов использования
Рекомендуемое количество актёров в модели
– не более 20, а вариантов – использования – не
более 50.
