КУРСОВОЙ ПРОЕКТ
ПРОЕКТИРОВАНИЕ ВЫЧИСЛИТЕЛЬНОЙ СЕТИ
ДЛЯ КОМПЛЕКСА ЗДАНИЙ

Специальность: 09.02.02 Компьютерные сети

Студента Ситникова Дмитрия Юрьевича гр. ТАКС – 411

ПМ.02 Организация сетевого администрирования
МДК.02.03 Организация работ по техническому сопровождению компьютерных сетей (Cisco)
Раздел 5. Создание прототипа сети для комплекса зданий
Руководитель проекта А.Г. Мещеряков

организации связи

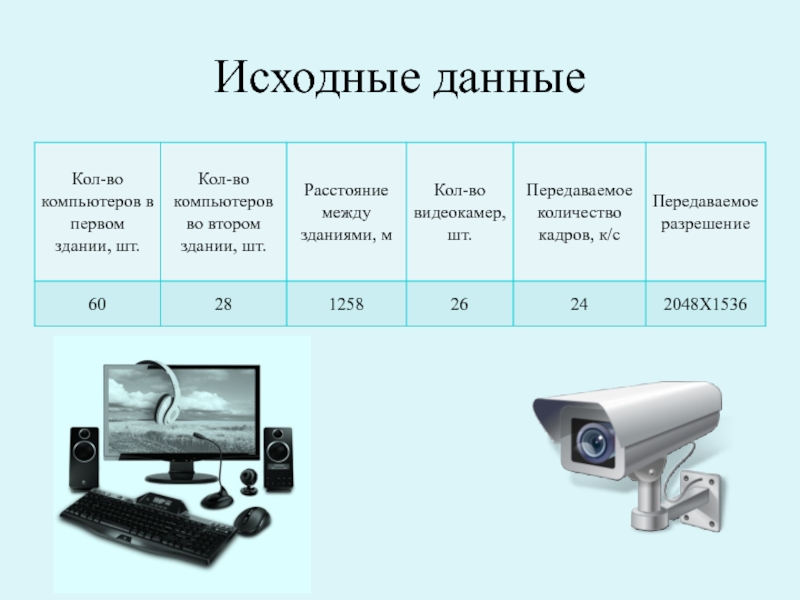

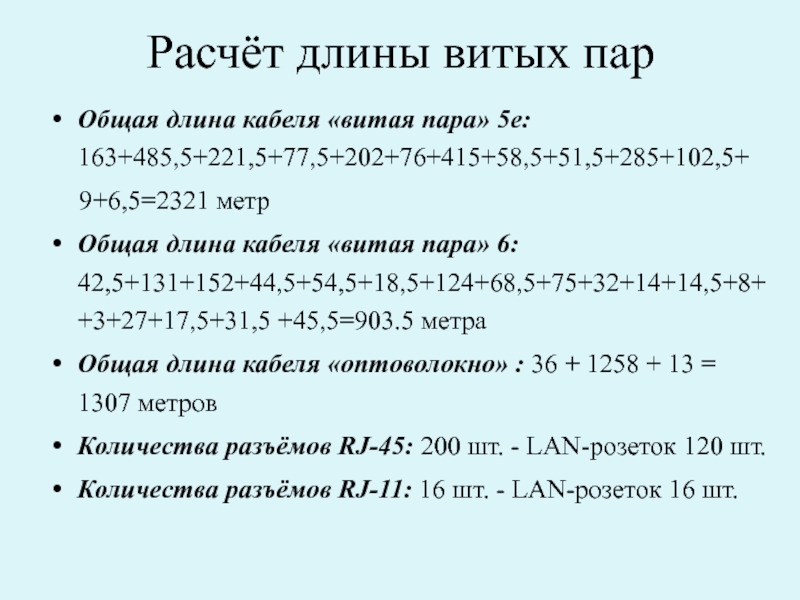

Расчёт длины витых пар

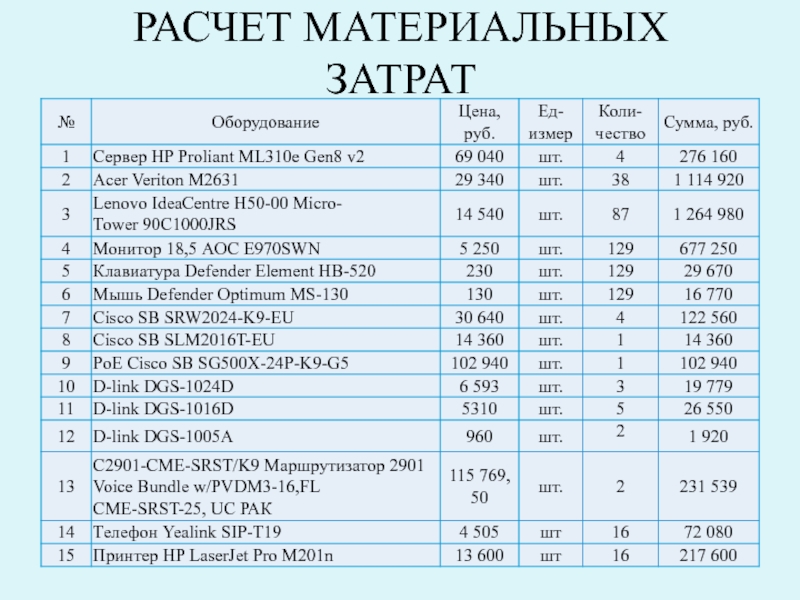

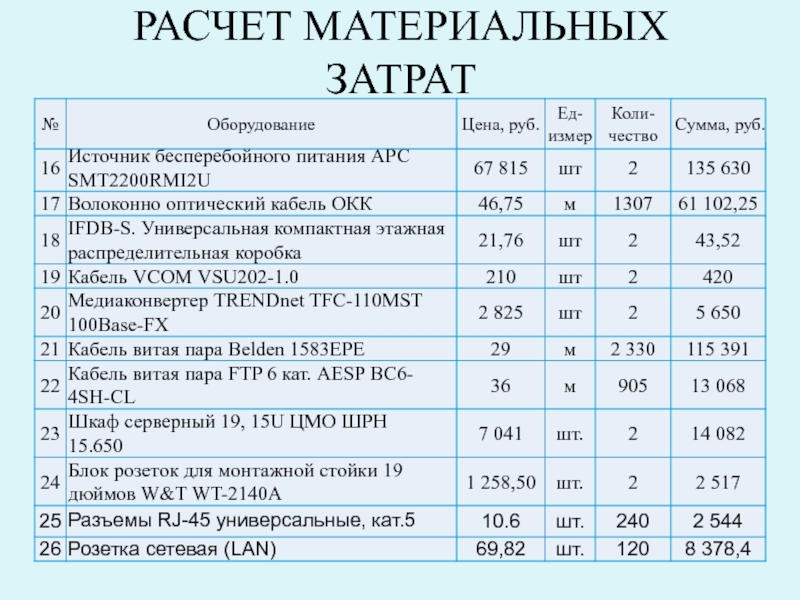

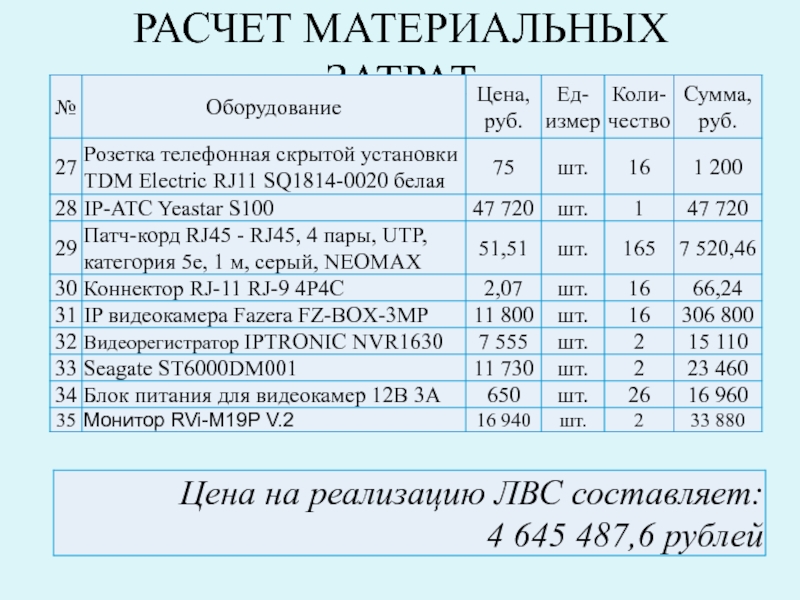

Расчёт материальных затрат

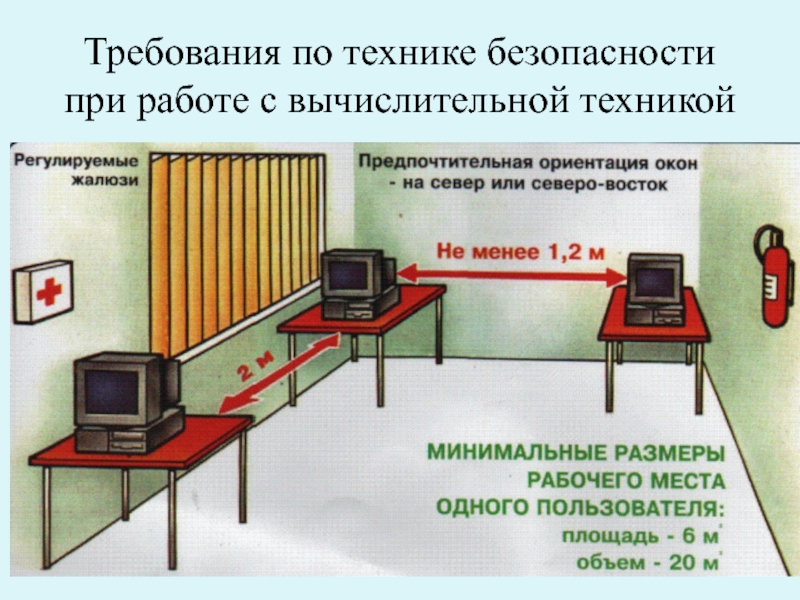

Требования по технике безопасности

при работе с вычислительной техникой
Заключение

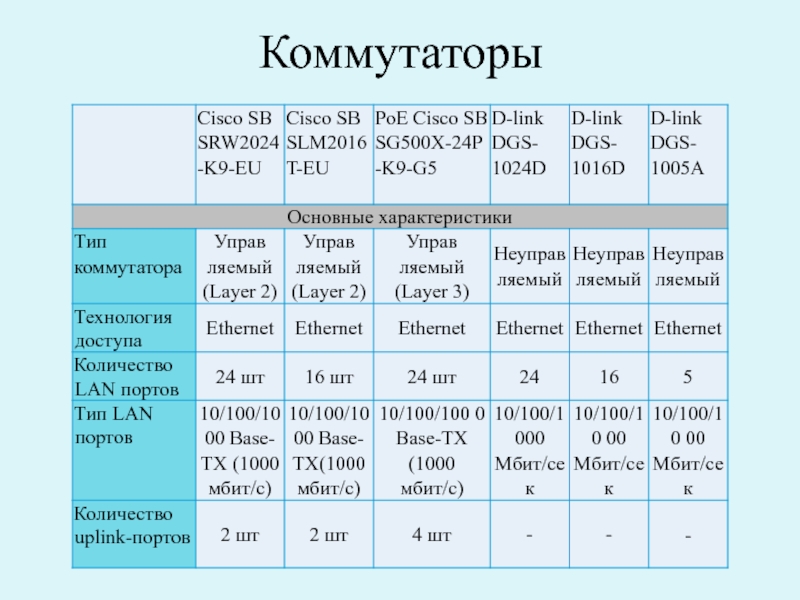

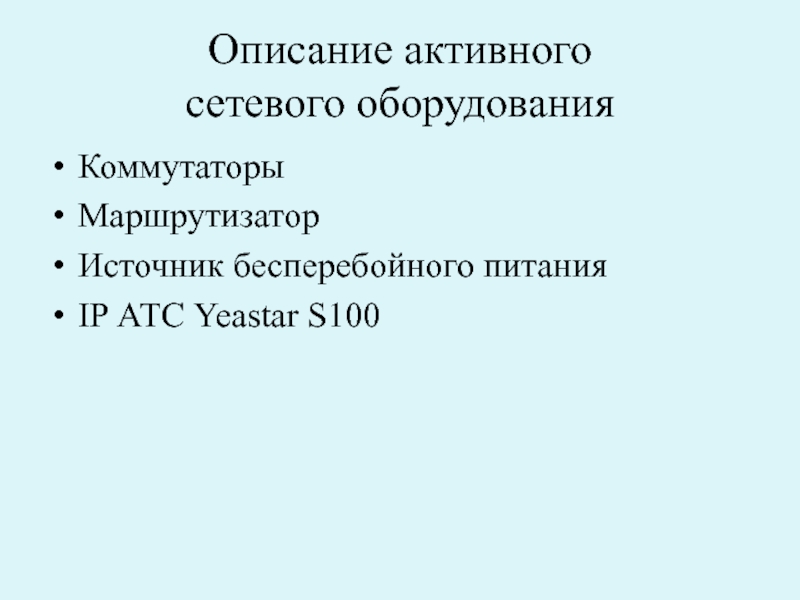

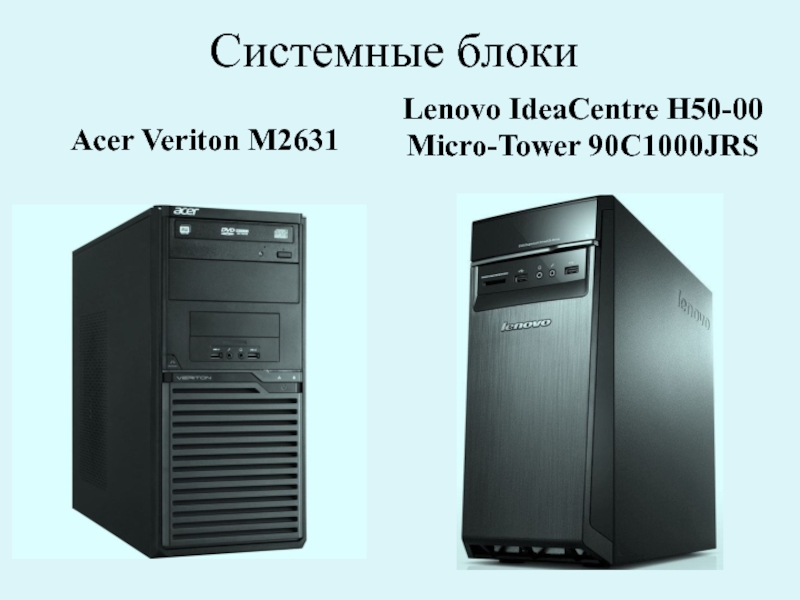

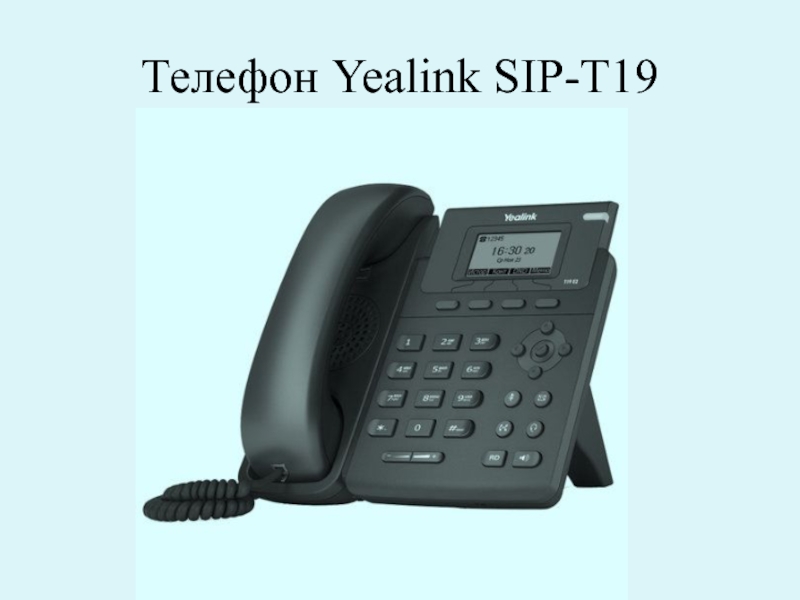

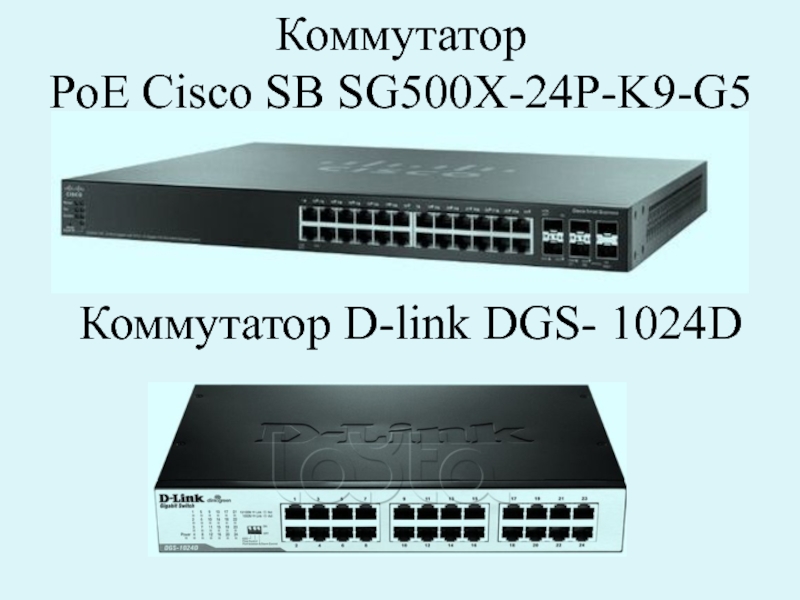

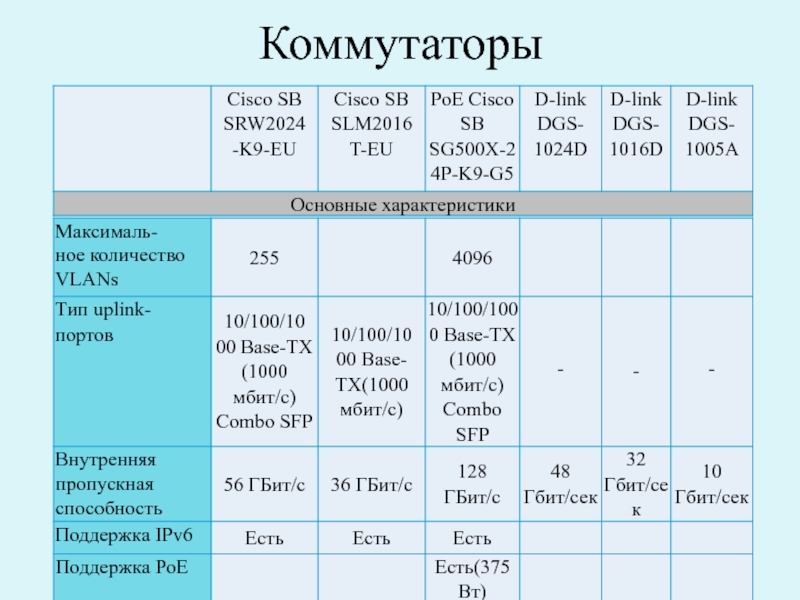

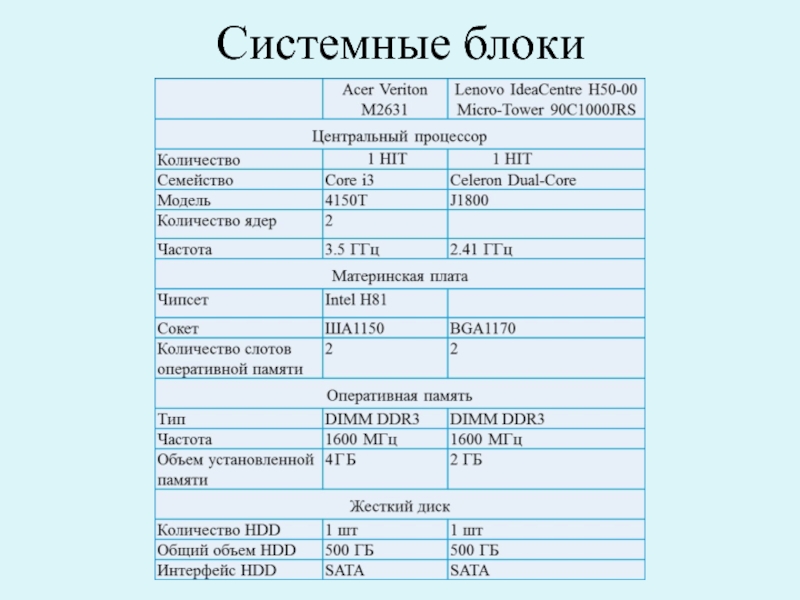

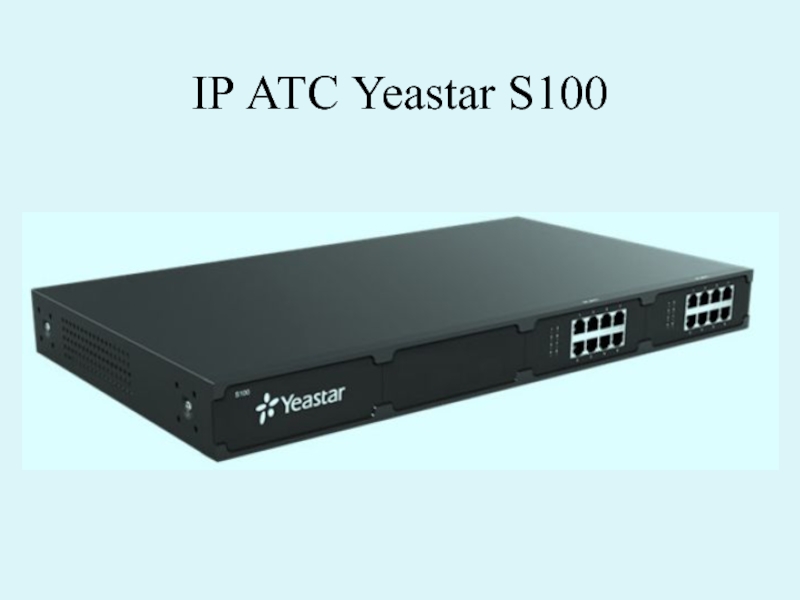

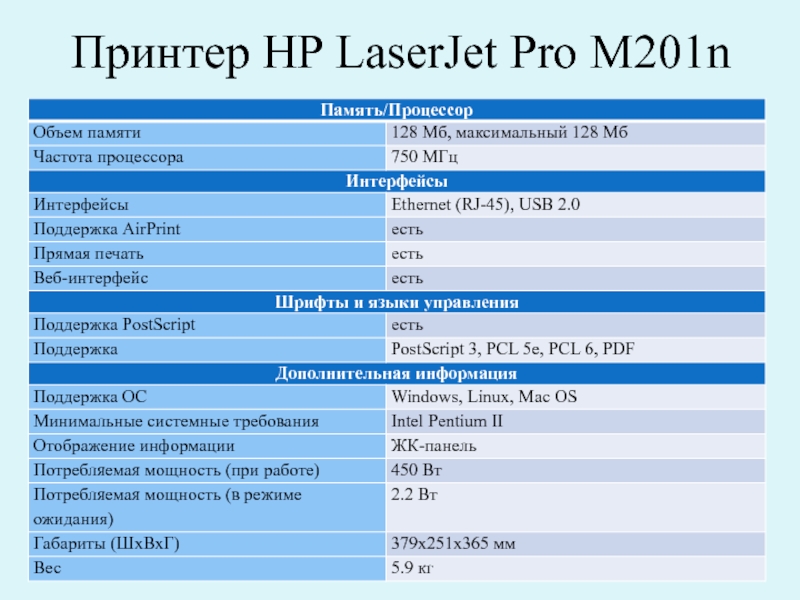

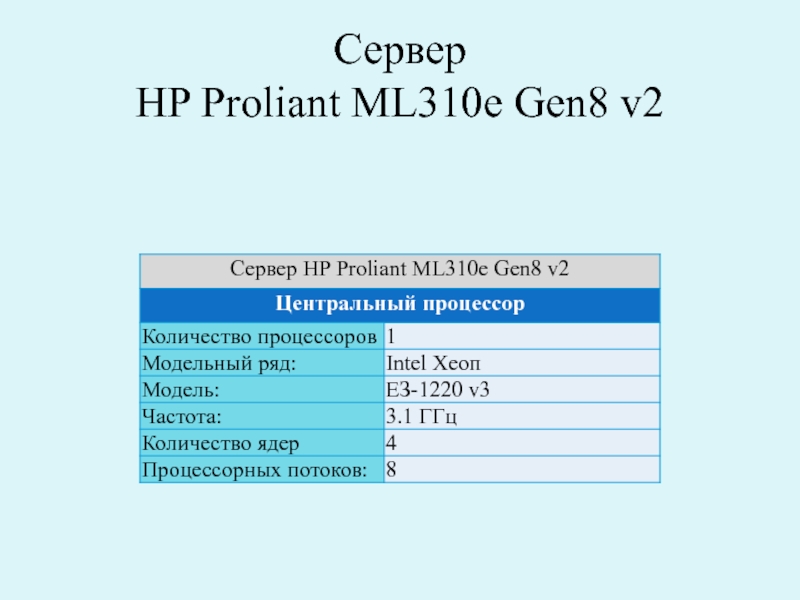

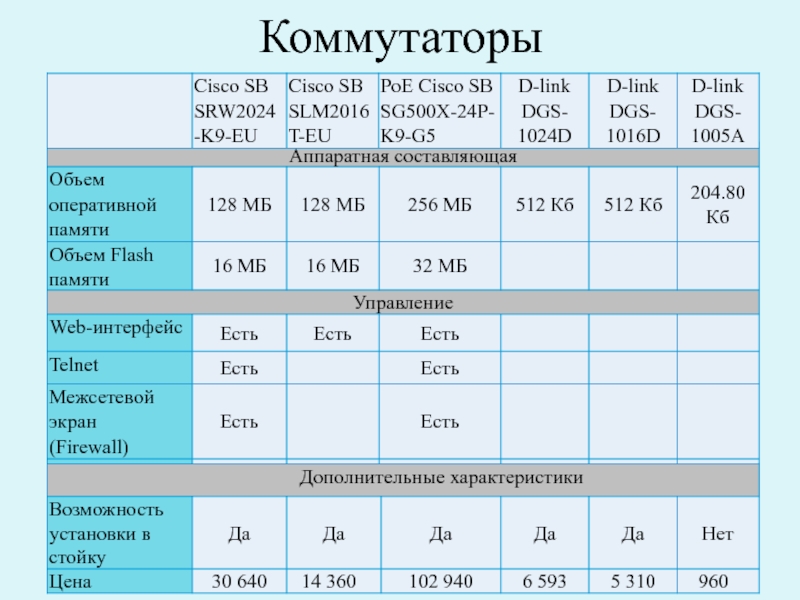

сетевого оборудования

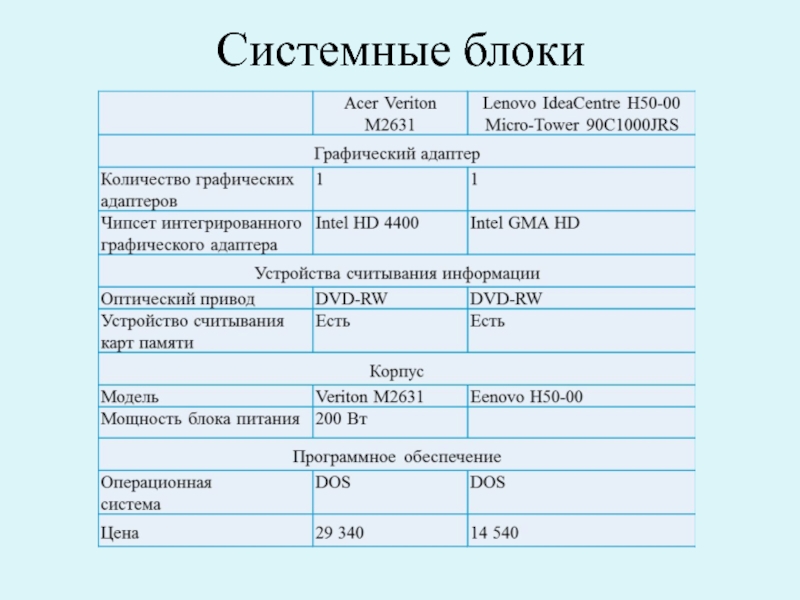

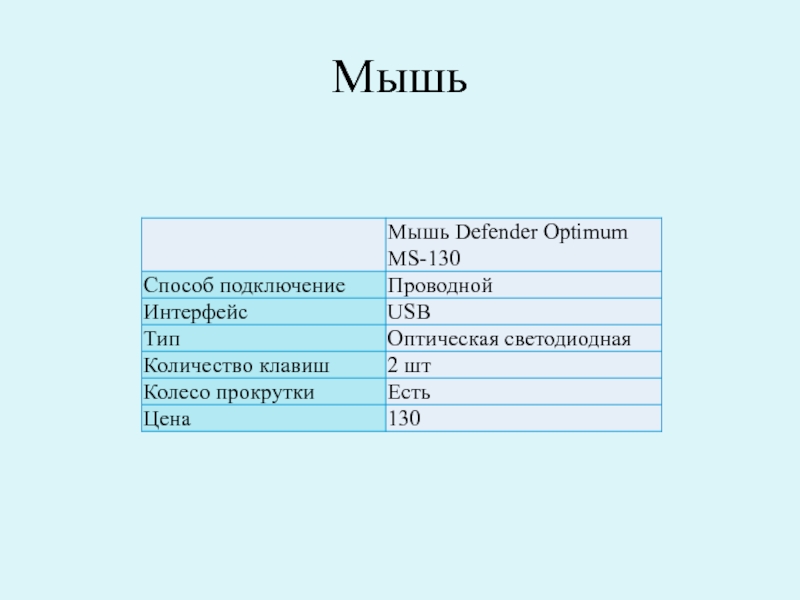

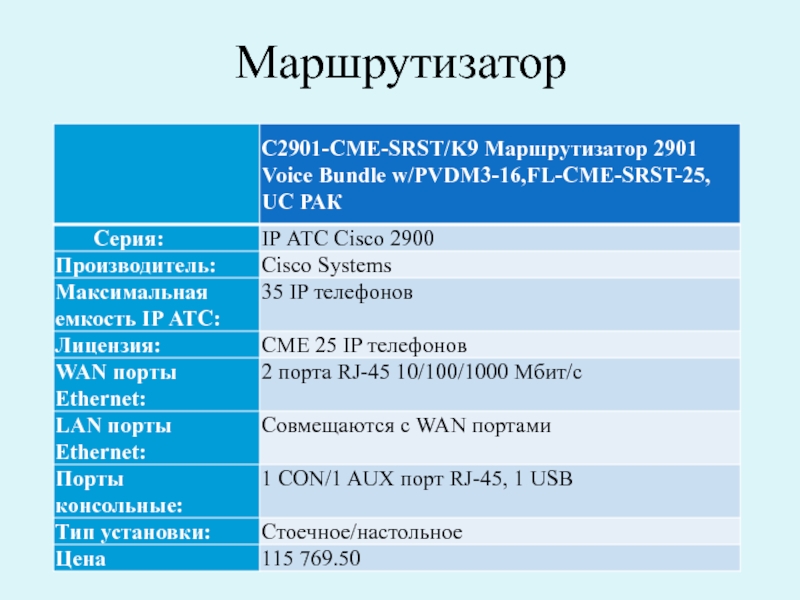

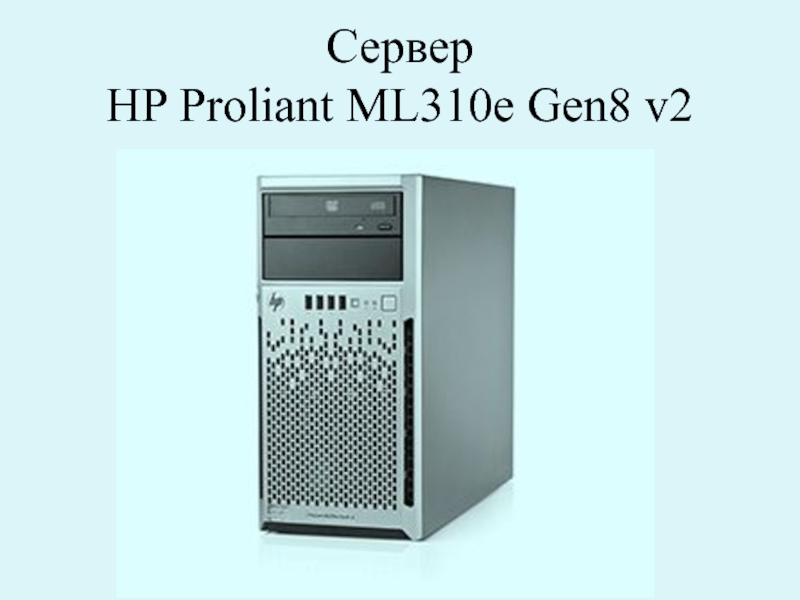

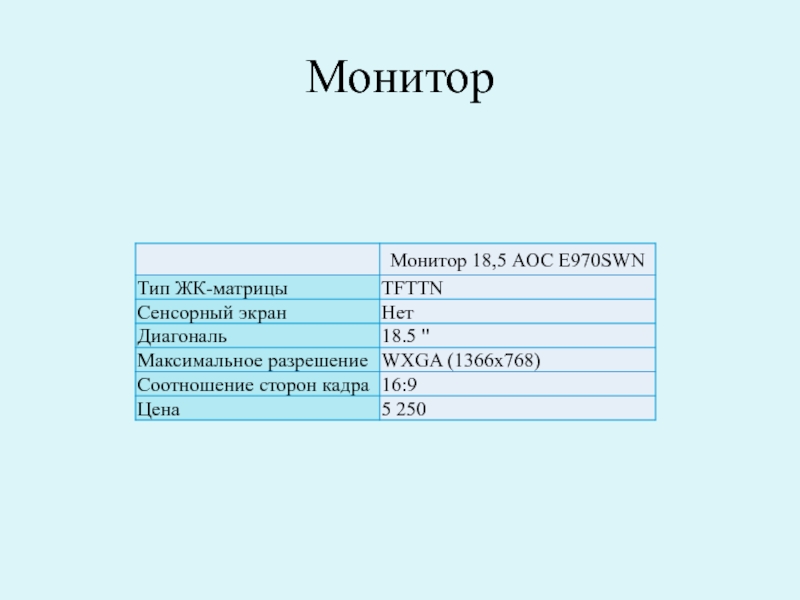

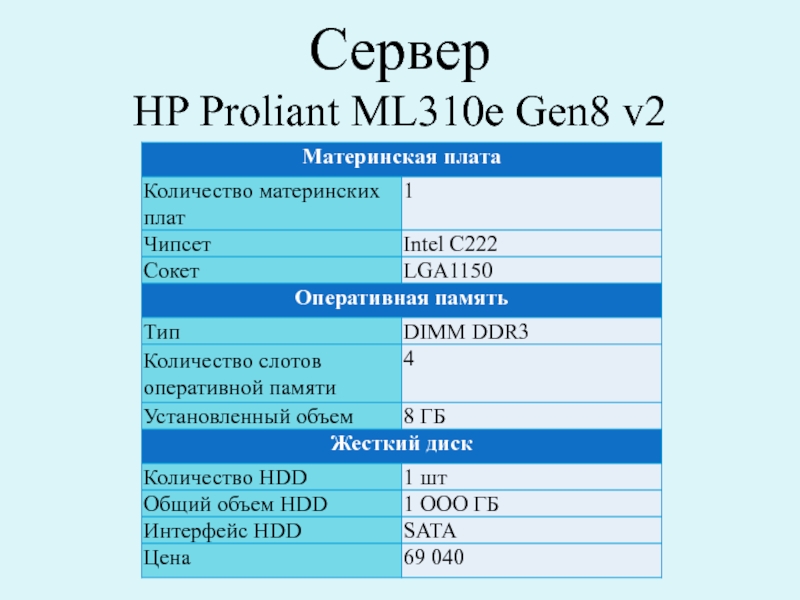

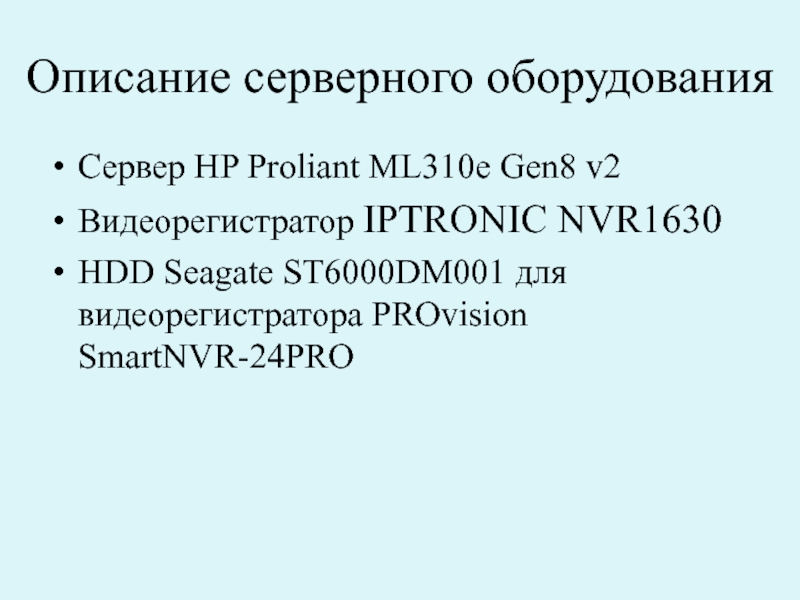

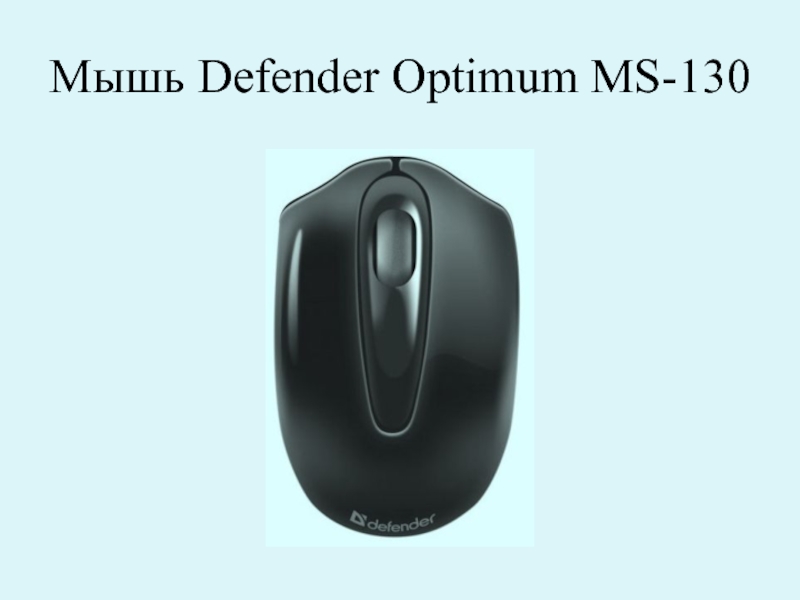

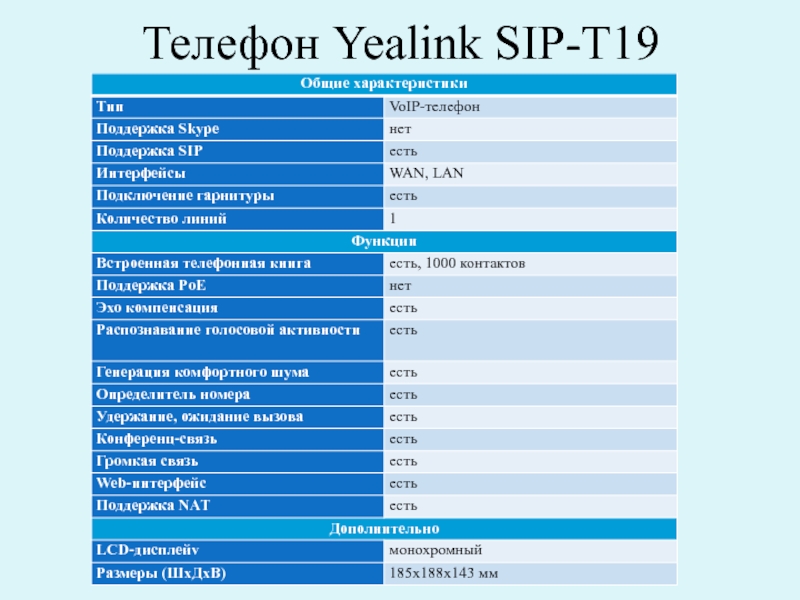

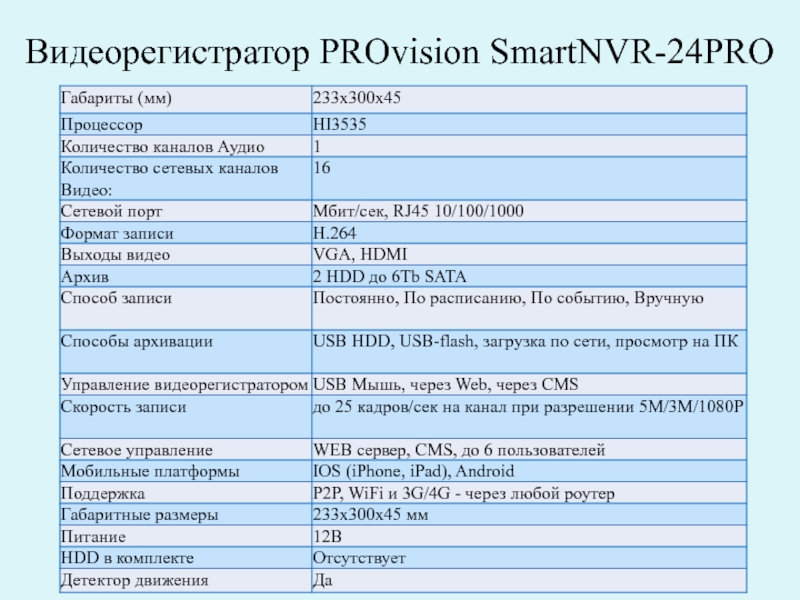

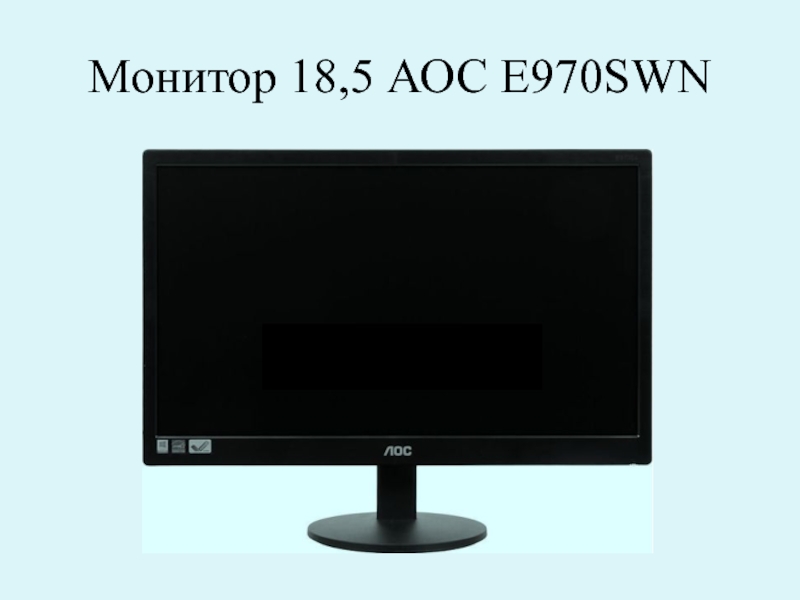

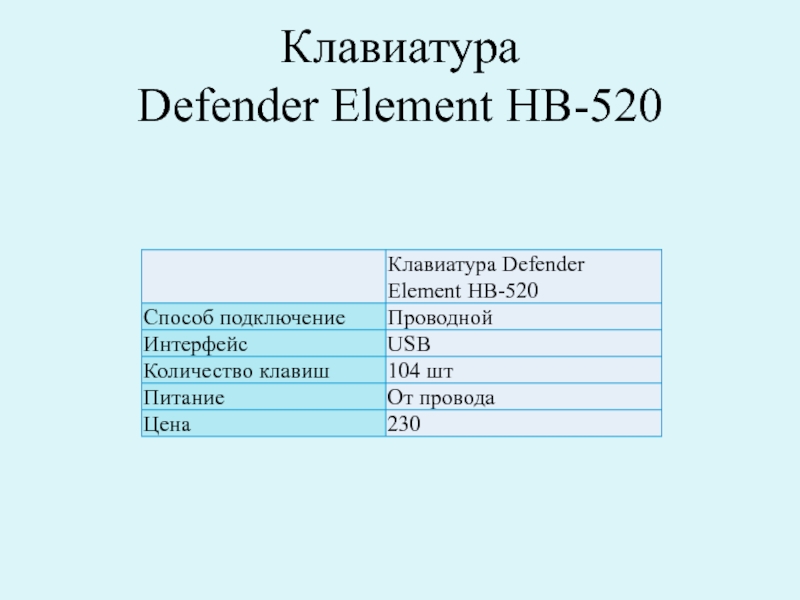

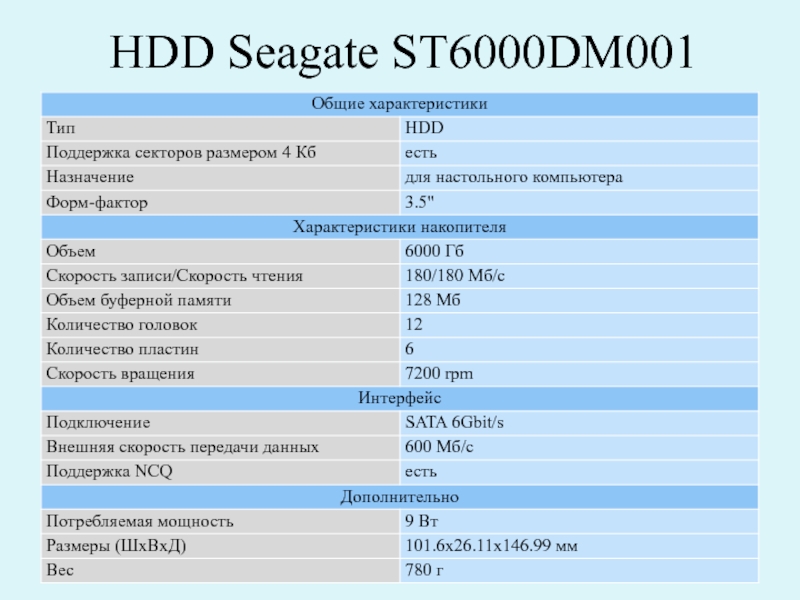

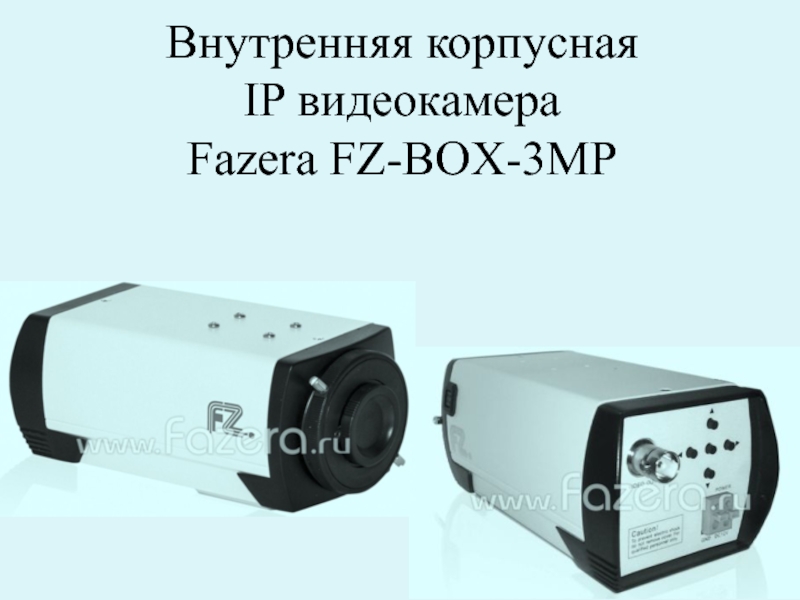

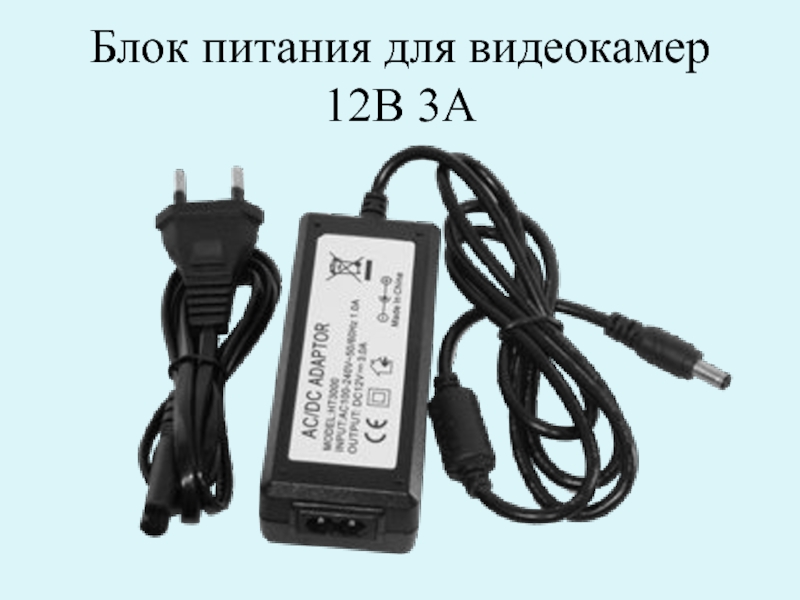

Seagate ST6000DM001 для видеорегистратора PROvision SmartNVR-24PRO

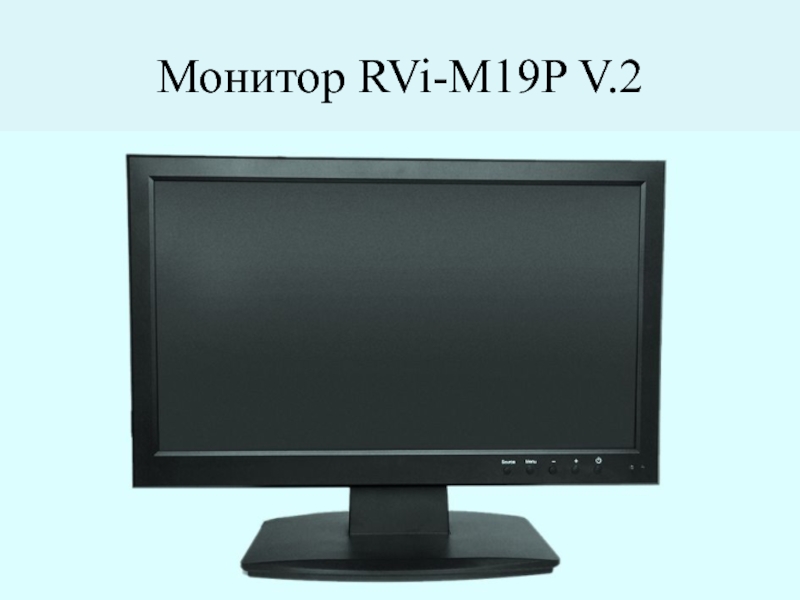

мощность, Вт - 15
Разрешение - 1920х1080
Диагональ - 19″
Контрастность - 1000:1
Вход

видеосигнала - BNC; HDMI; VGA
Вход аудиода
Габаритные размеры (ШхВхГ) - мм 486х370х190

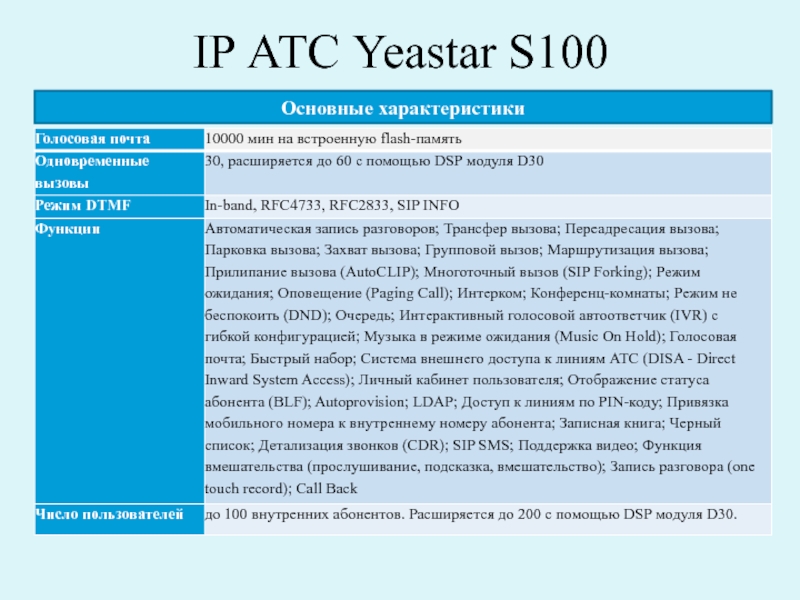

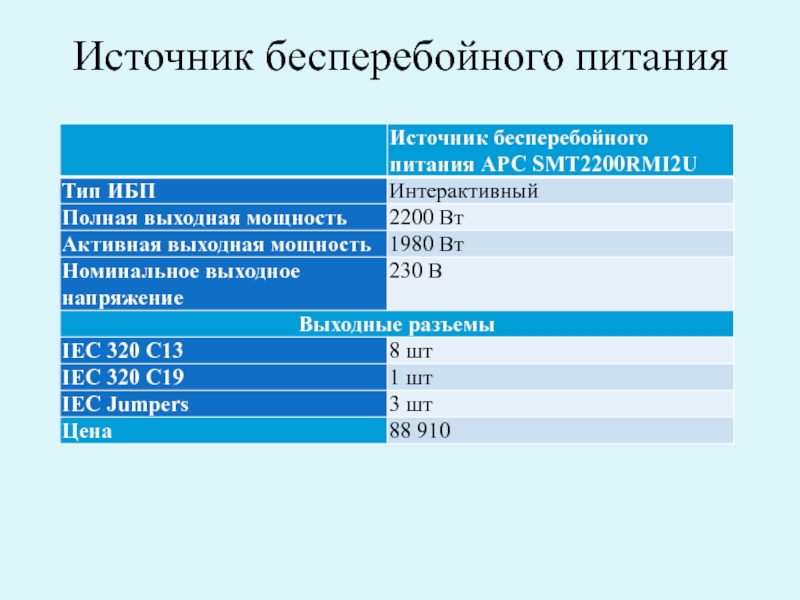

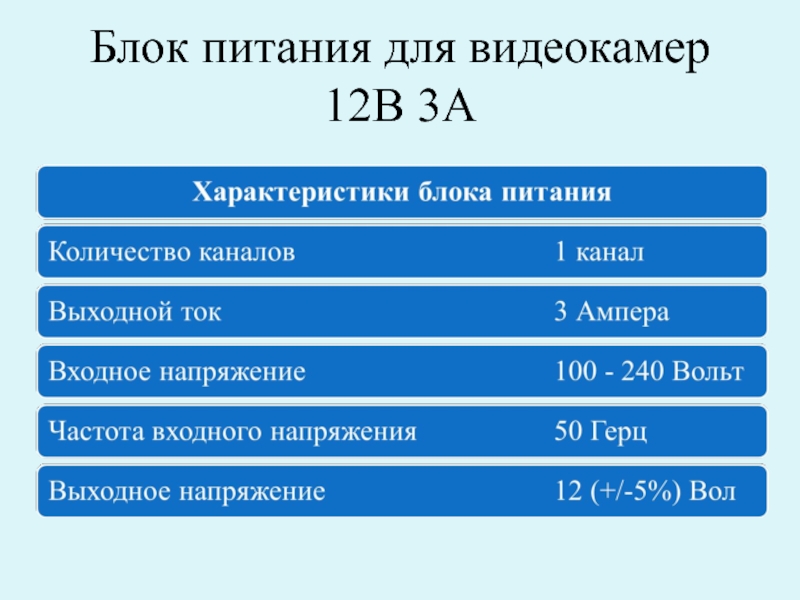

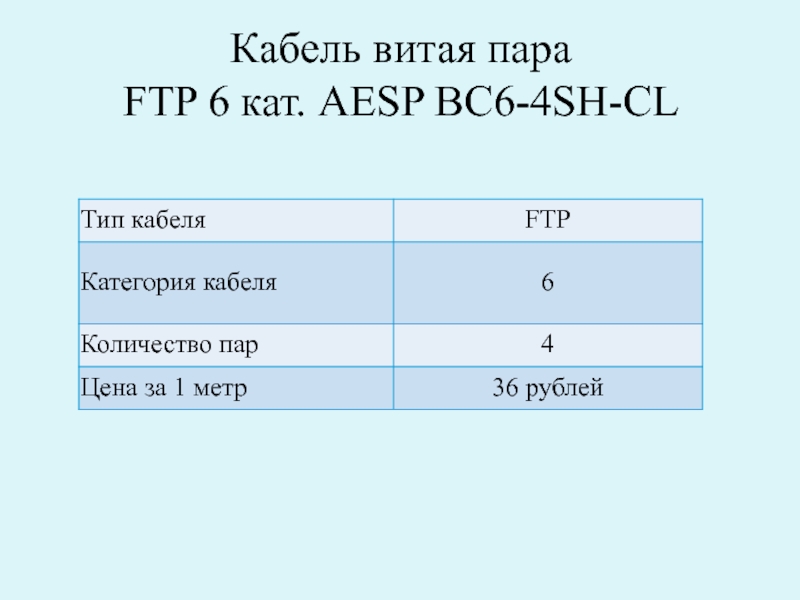

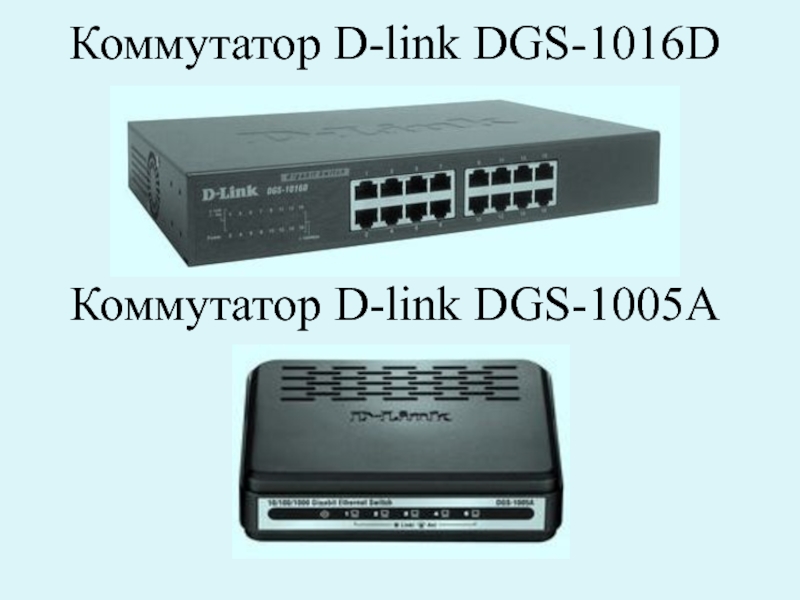

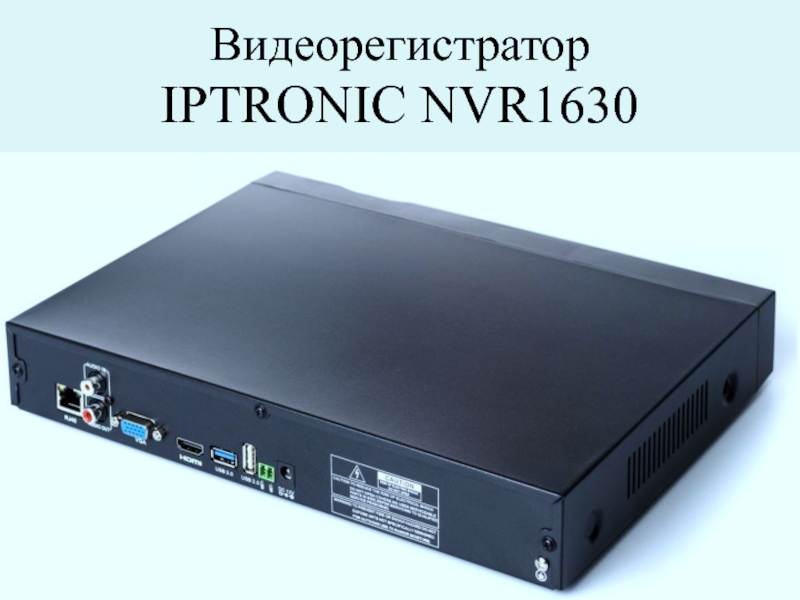

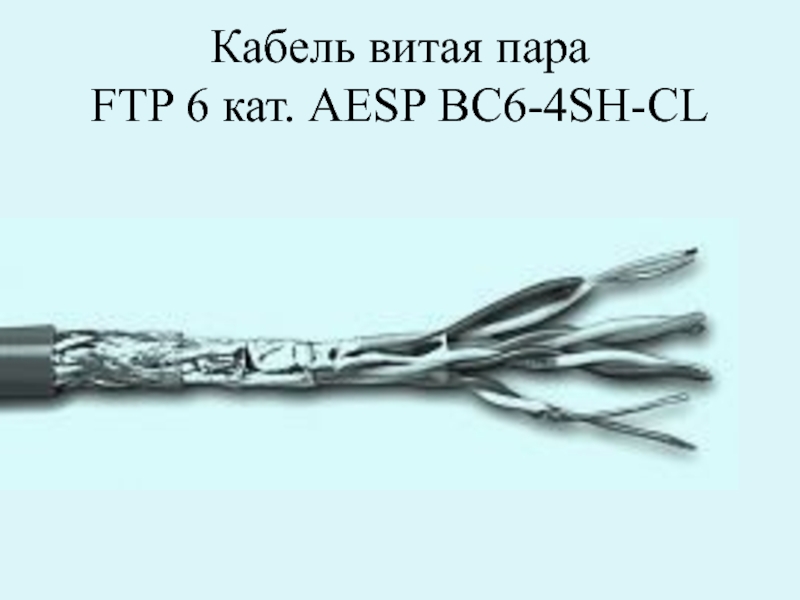

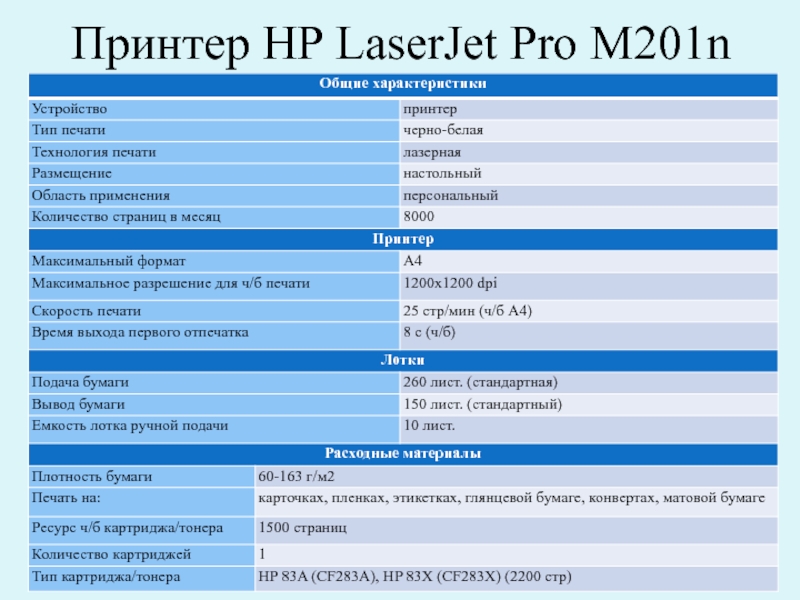

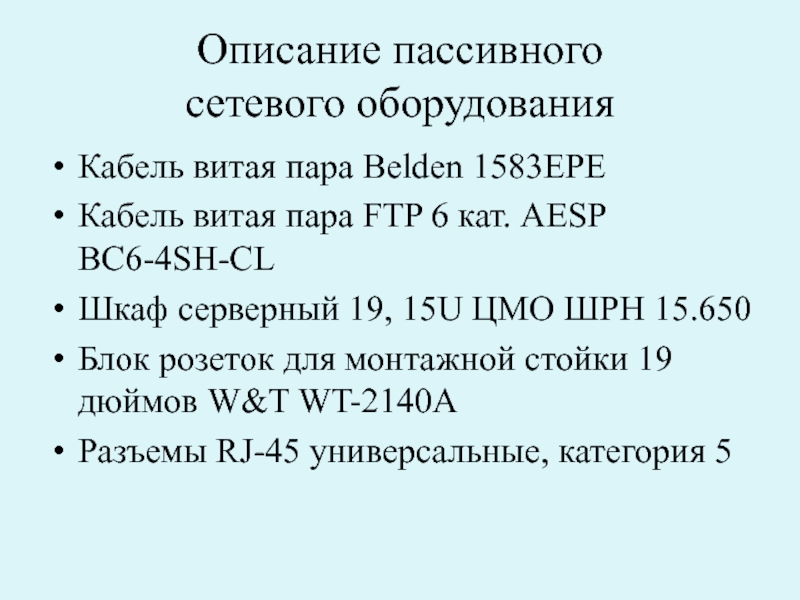

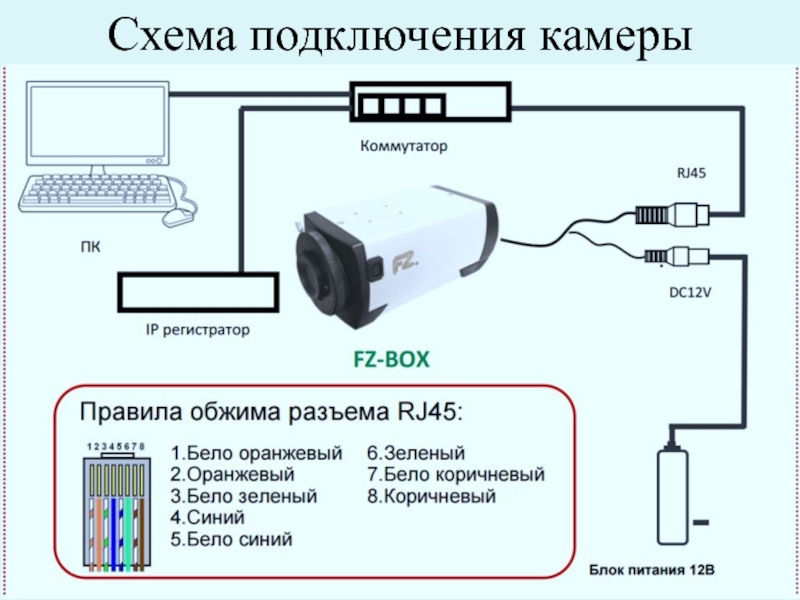

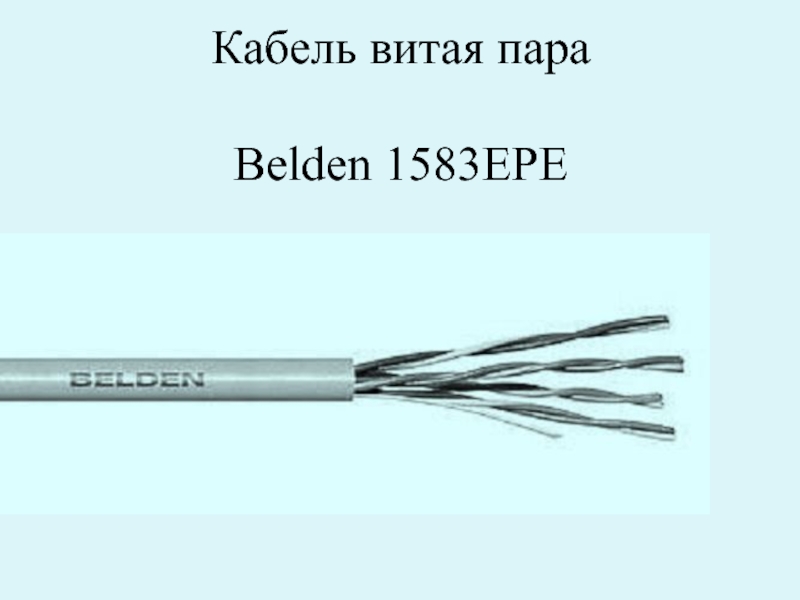

FTP 6 кат. AESP BC6-4SH-CL
Шкаф серверный 19, 15U ЦМО ШРН

15.650

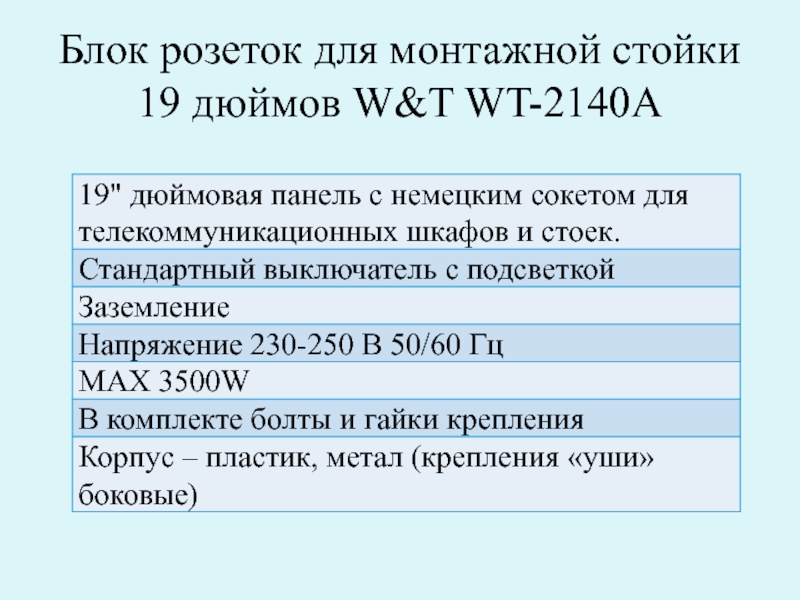

Блок розеток для монтажной стойки 19 дюймов W&T WT-2140A

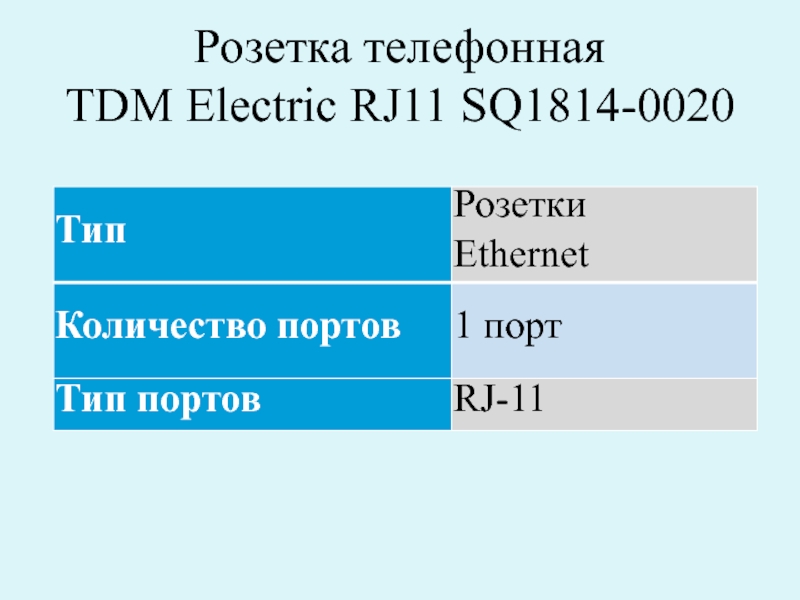

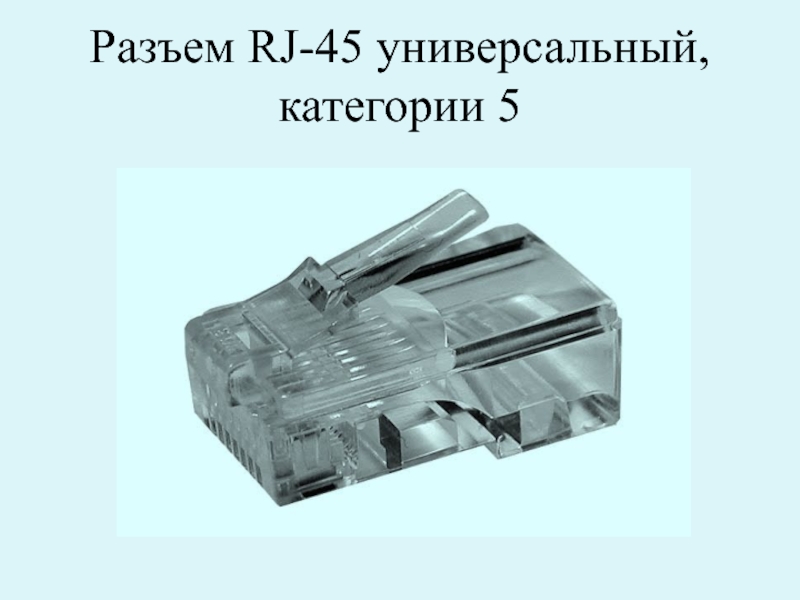

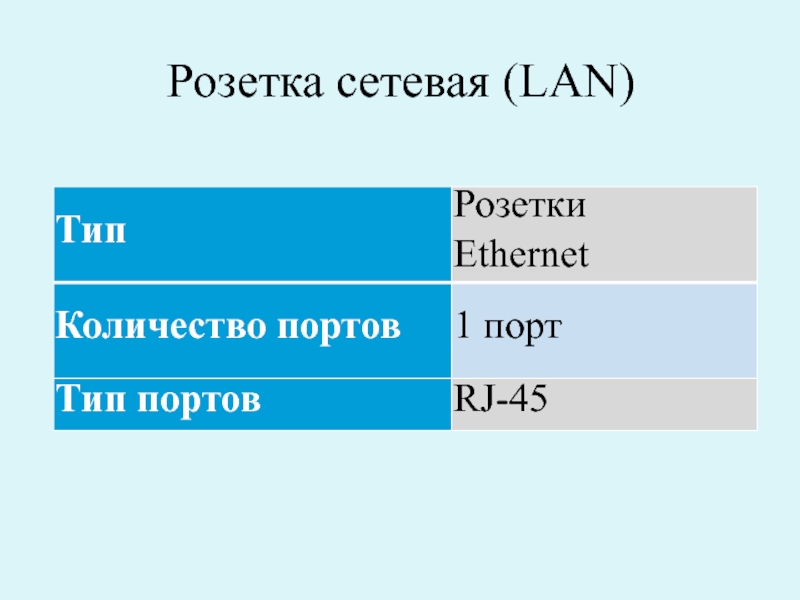

Разъемы RJ-45 универсальные, категория 5

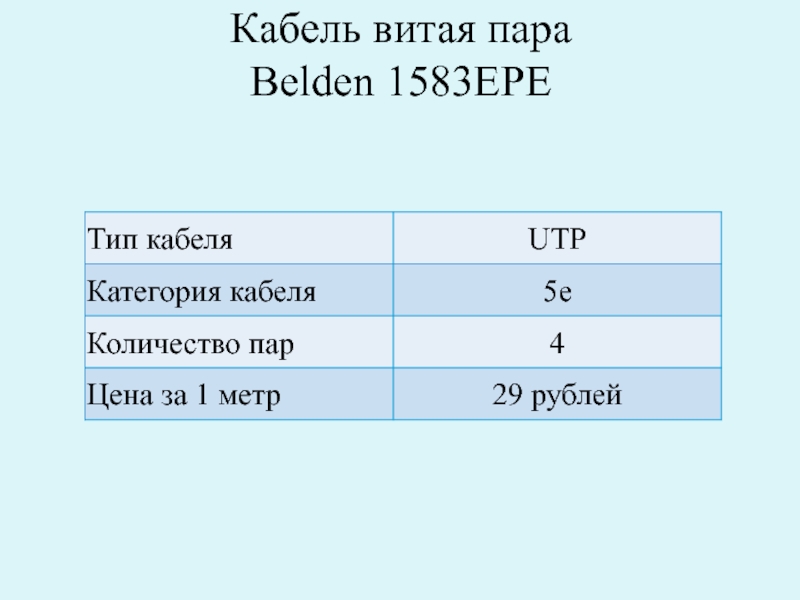

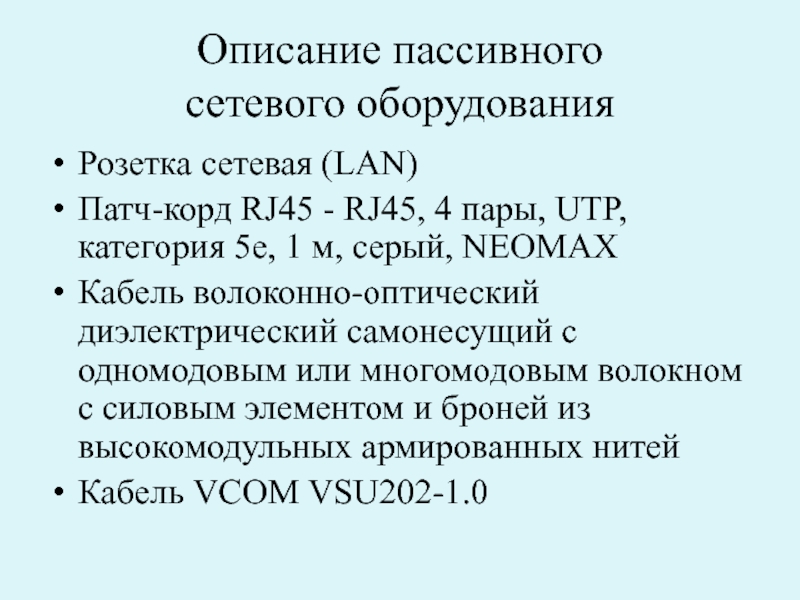

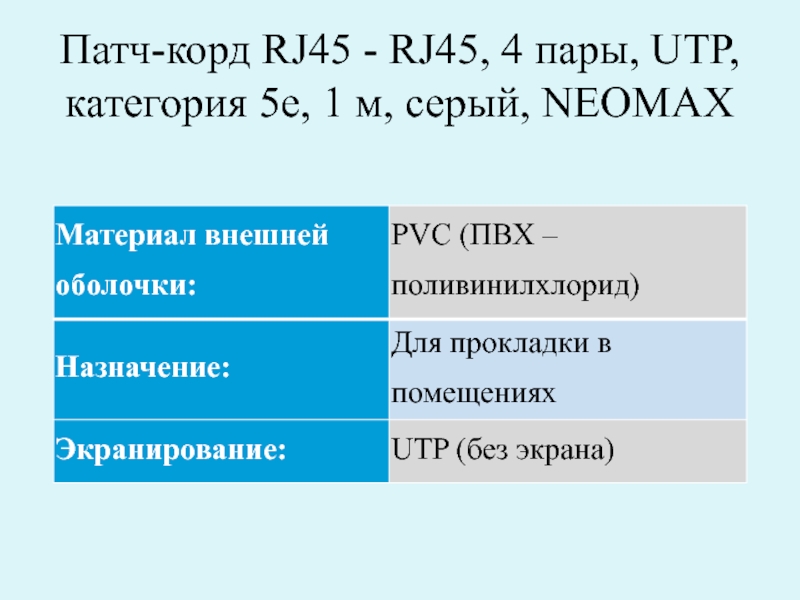

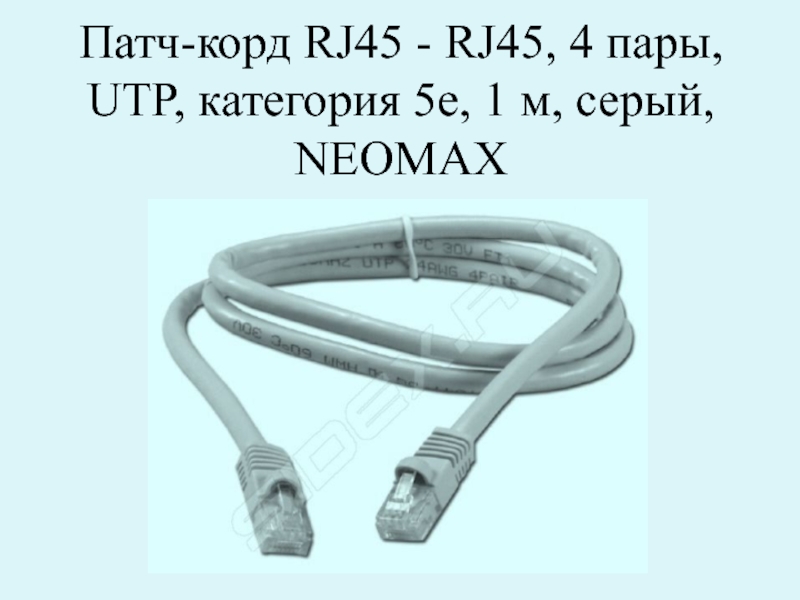

пары, UTP, категория 5е, 1 м, серый, NEOMAX

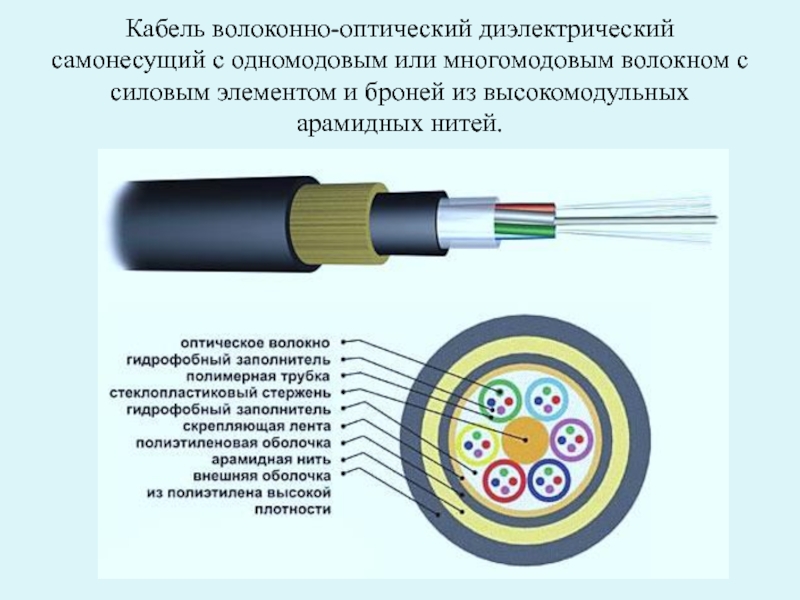

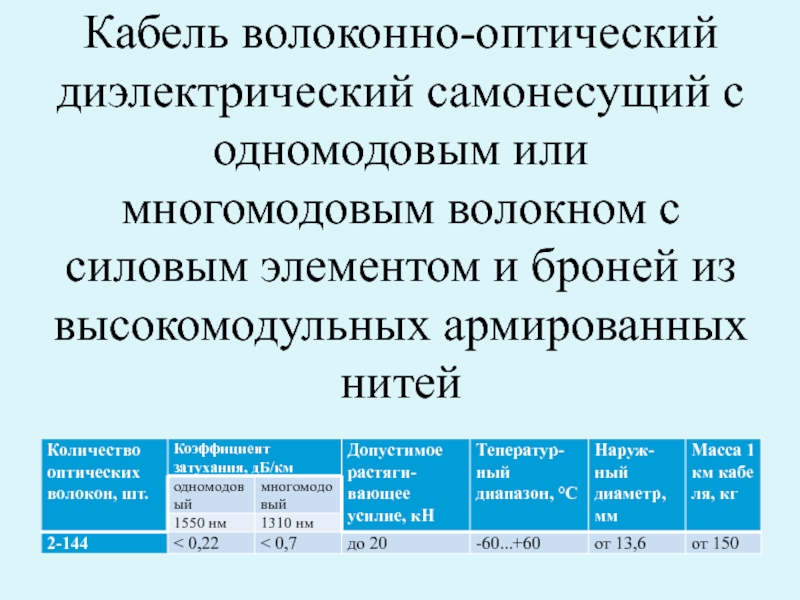

Кабель волоконно-оптический диэлектрический

самонесущий с одномодовым или многомодовым волокном с силовым элементом и броней из высокомодульных армированных нитей

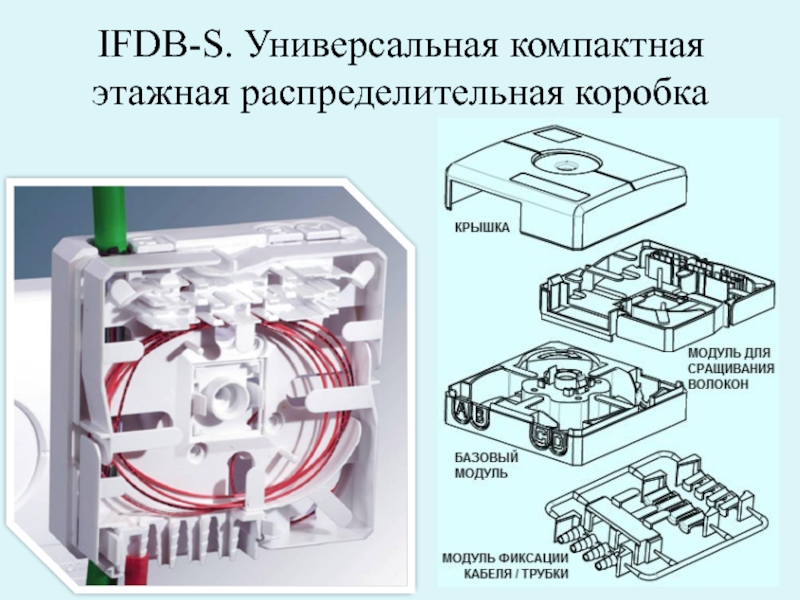

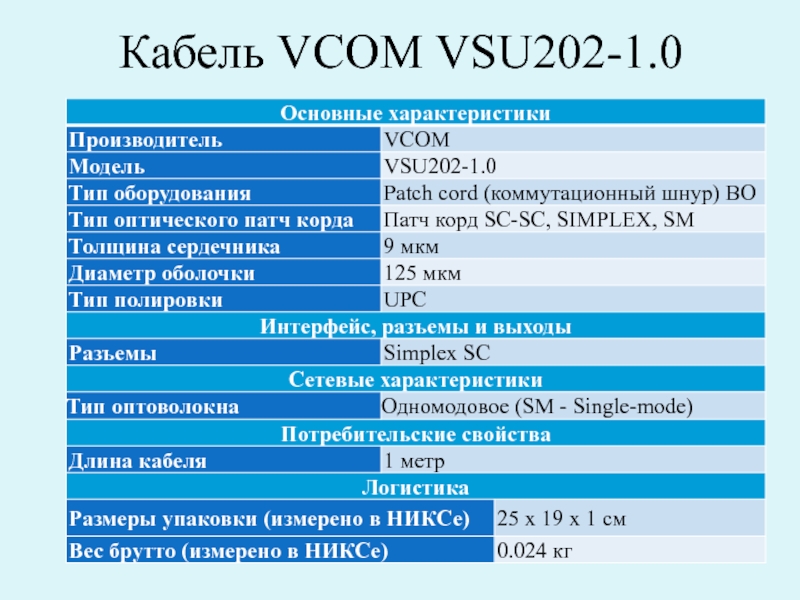

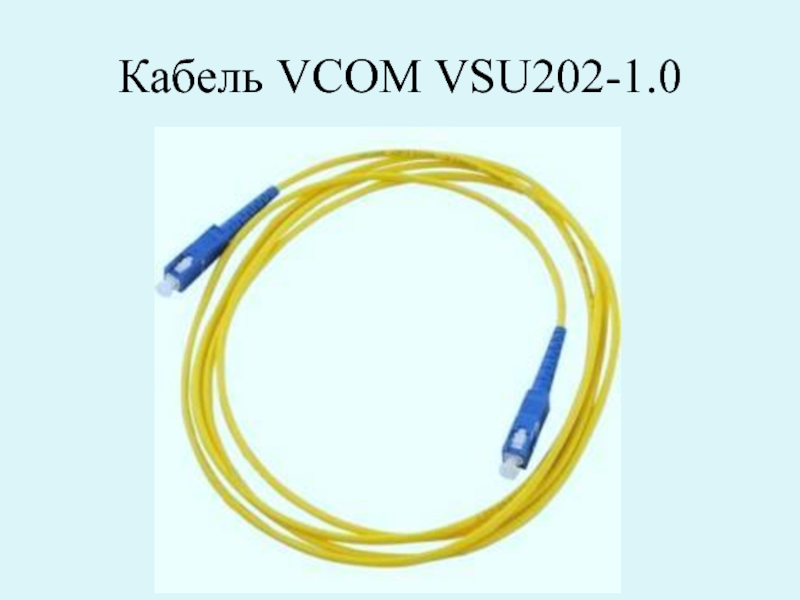

Кабель VCOM VSU202-1.0

м, серый, NEOMAX

м, серый, NEOMAX

силовым элементом и броней из высокомодульных армированных нитей

силовым элементом и броней из высокомодульных арамидных нитей.

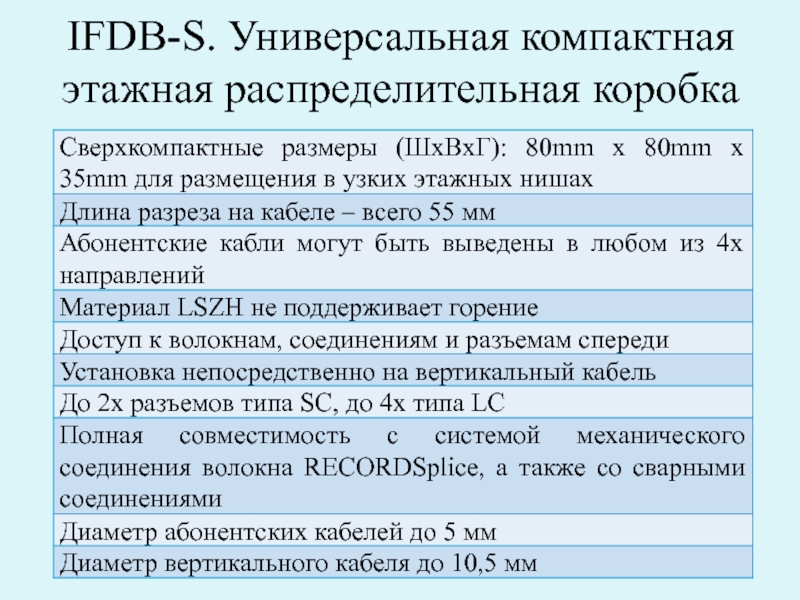

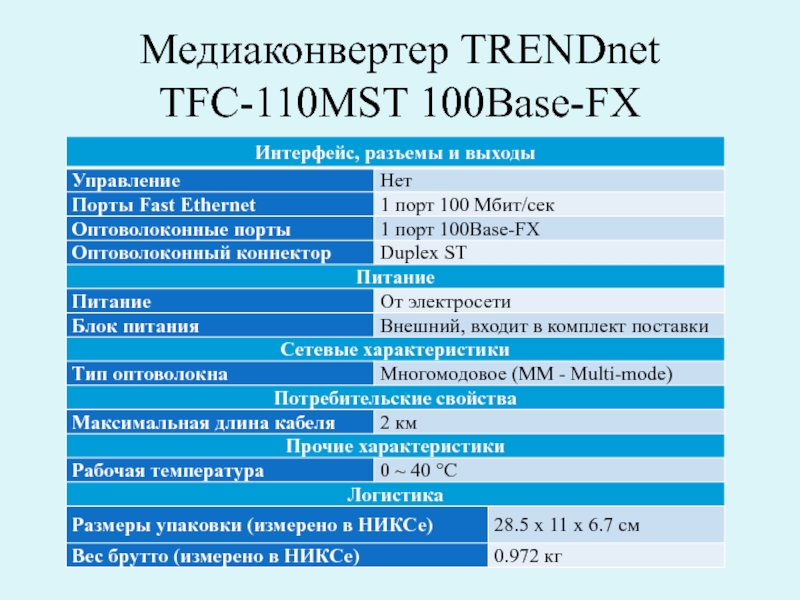

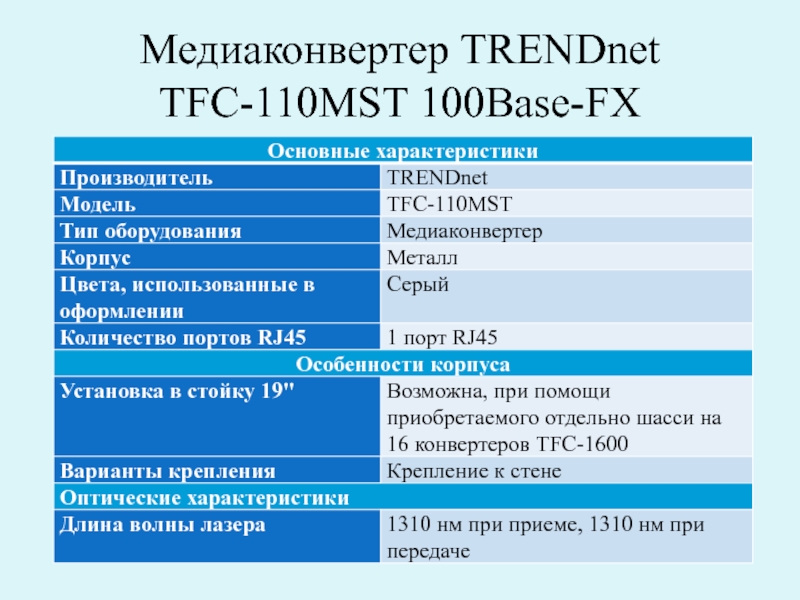

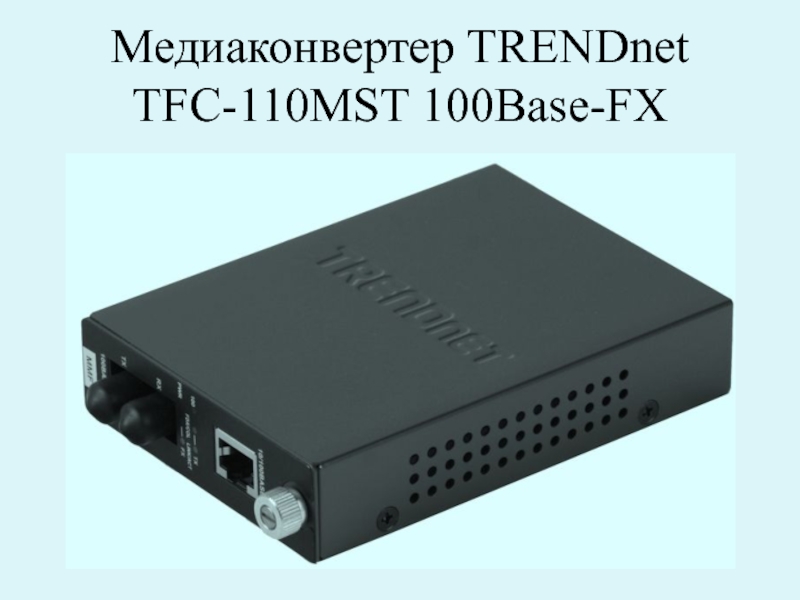

TFC-110MST 100Base-FX

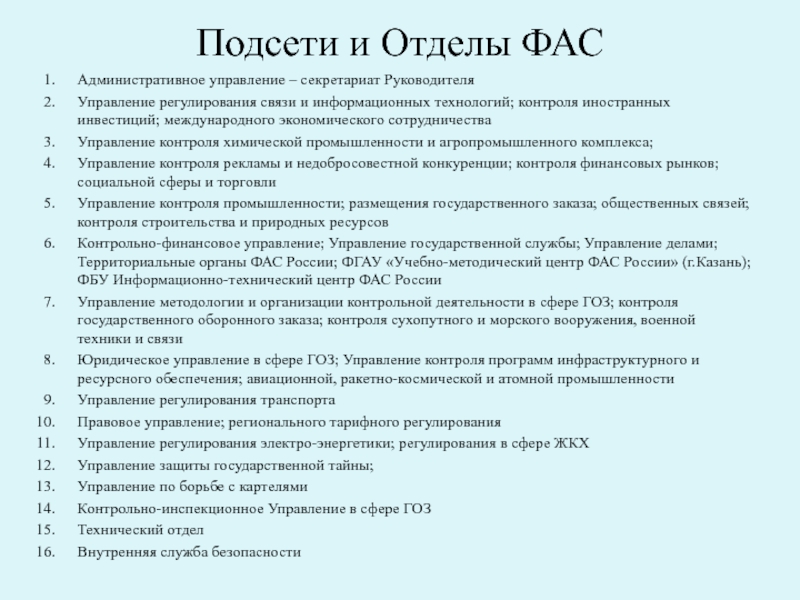

связи и информационных технологий; контроля иностранных инвестиций; международного экономического сотрудничества

Управление контроля химической промышленности и агропромышленного комплекса;
Управление контроля рекламы и недобросовестной конкуренции; контроля финансовых рынков; социальной сферы и торговли
Управление контроля промышленности; размещения государственного заказа; общественных связей; контроля строительства и природных ресурсов
Контрольно-финансовое управление; Управление государственной службы; Управление делами; Территориальные органы ФАС России; ФГАУ «Учебно-методический центр ФАС России» (г.Казань); ФБУ Информационно-технический центр ФАС России
Управление методологии и организации контрольной деятельности в сфере ГОЗ; контроля государственного оборонного заказа; контроля сухопутного и морского вооружения, военной техники и связи
Юридическое управление в сфере ГОЗ; Управление контроля программ инфраструктурного и ресурсного обеспечения; авиационной, ракетно-космической и атомной промышленности
Управление регулирования транспорта
Правовое управление; регионального тарифного регулирования
Управление регулирования электро-энергетики; регулирования в сфере ЖКХ
Управление защиты государственной тайны;
Управление по борьбе с картелями
Контрольно-инспекционное Управление в сфере ГОЗ
Технический отдел
Внутренняя служба безопасности

метр
Общая длина кабеля «витая пара» 6: 42,5+131+152+44,5+54,5+18,5+124+68,5+75+32+14+14,5+8++3+27+17,5+31,5 +45,5=903.5 метра
Общая длина

кабеля «оптоволокно» : 36 + 1258 + 13 = 1307 метров

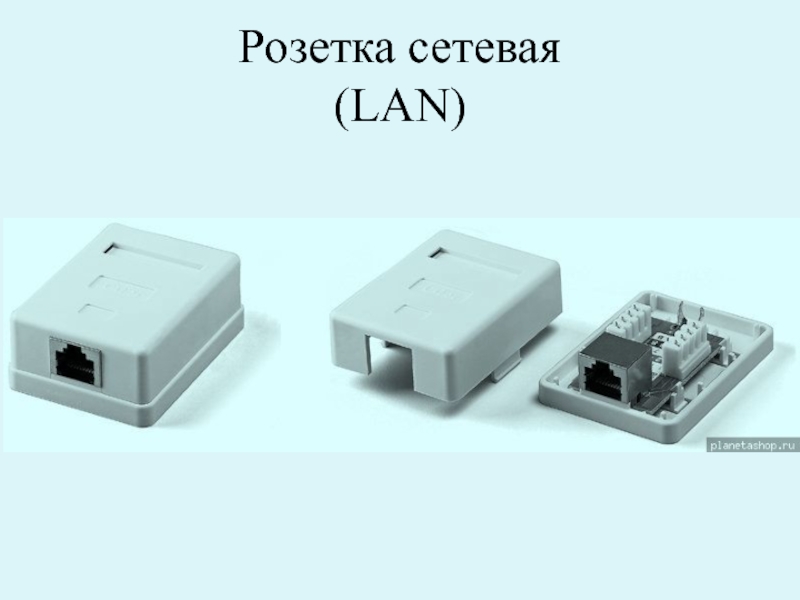

Количества разъёмов RJ-45: 200 шт. - LAN-розеток 120 шт.

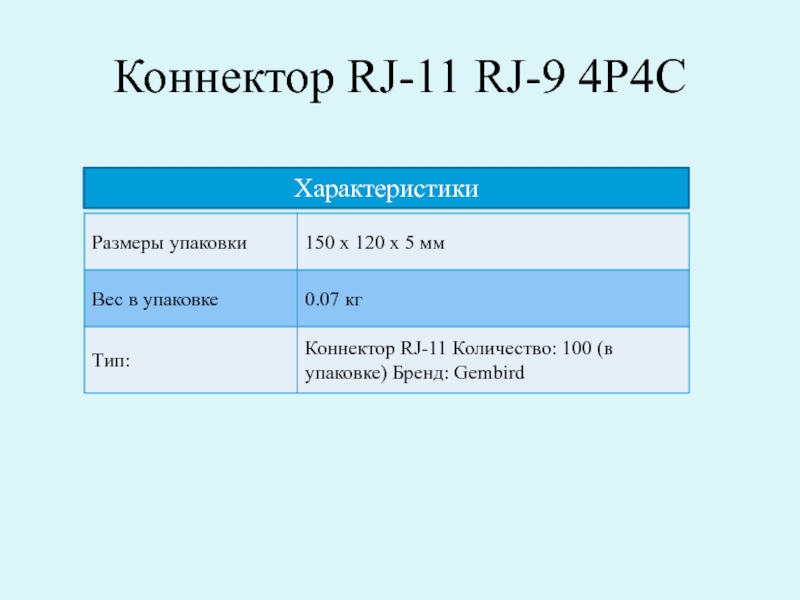

Количества разъёмов RJ-11: 16 шт. - LAN-розеток 16 шт.

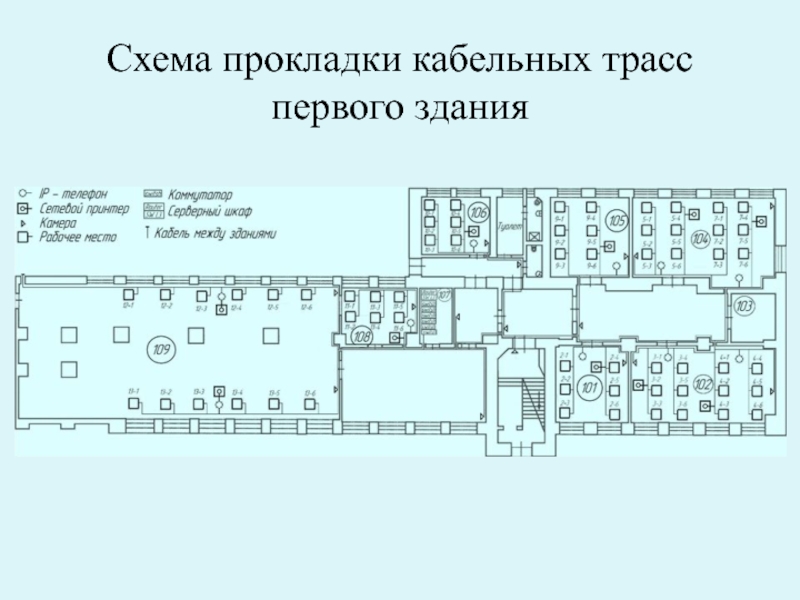

трассы двух зданий;

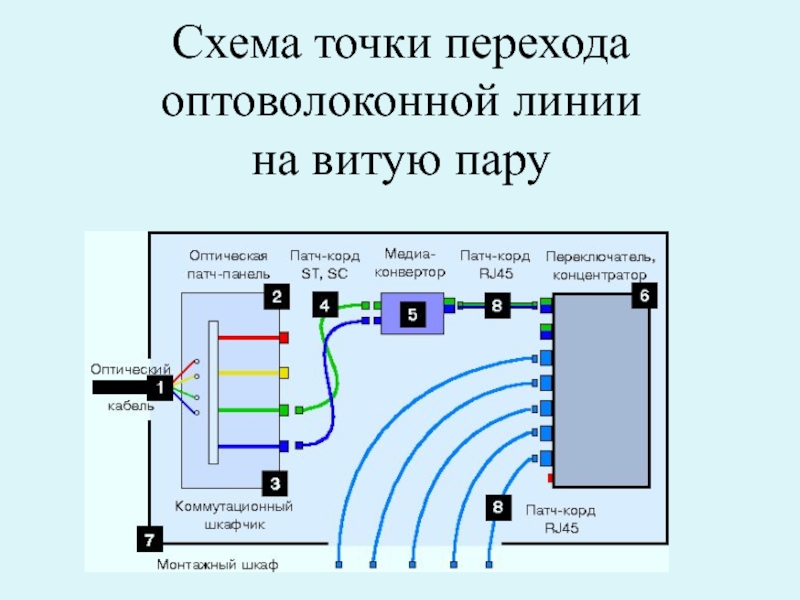

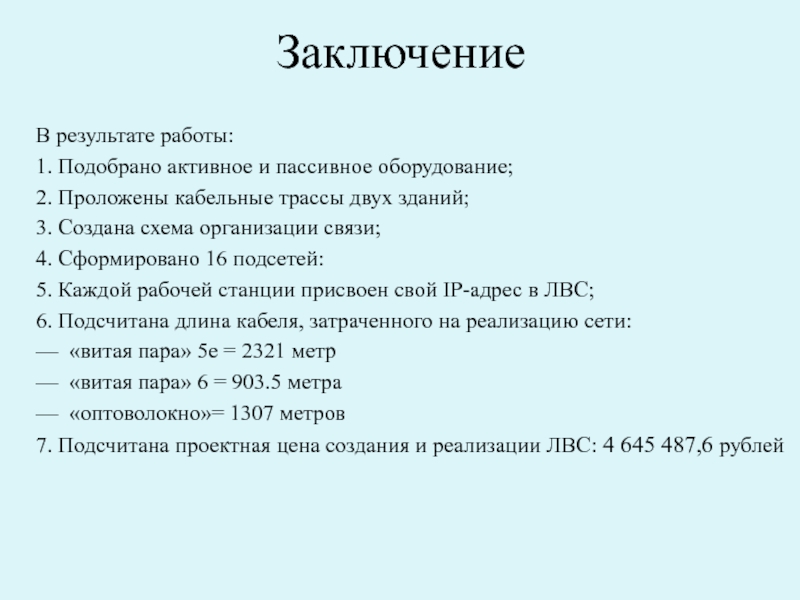

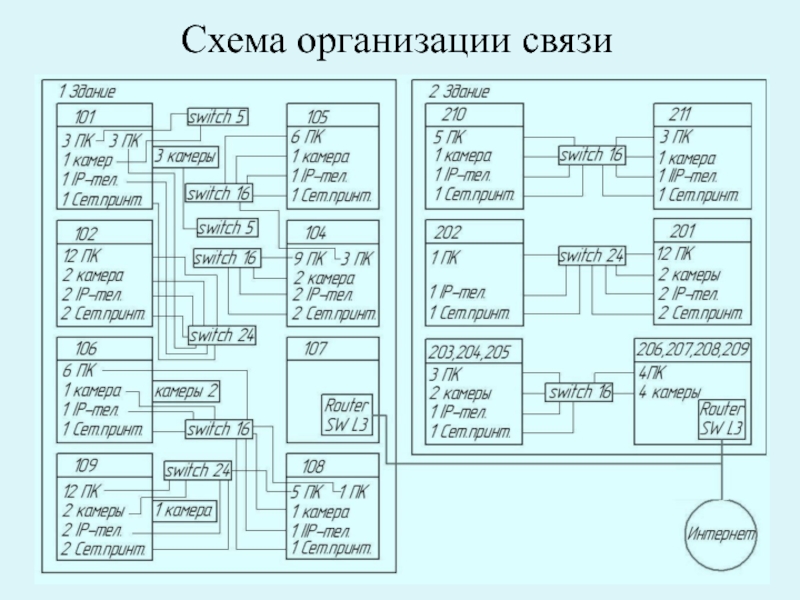

3. Создана схема организации связи;
4. Сформировано 16 подсетей:
5.

Каждой рабочей станции присвоен свой IP-адрес в ЛВС;
6. Подсчитана длина кабеля, затраченного на реализацию сети:
— «витая пара» 5е = 2321 метр
— «витая пара» 6 = 903.5 метра
— «оптоволокно»= 1307 метров
7. Подсчитана проектная цена создания и реализации ЛВС: 4 645 487,6 рублей
