Гравитационные процессы
Содержание
- 1. Гравитационные процессы
- 2. Гравитационные процессы – экзогенные геологические
- 3. Все склоны разделяются на две большие группы:
- 4. Природные факторы развития гравитационных процессовГеографические причины - горно-складчатые областиГеоморфологические причины - высокий и крутой склон
- 5. Природные факторы развития гравитационных процессовГеологические причины –
- 6. Антропогенные факторы формирования гравитационных процессовАктивизация выветриванияПодрезка склоновВзрывыЖивотноводческая и другая с/х деятельность
- 7. Антропогенные факторы формирования гравитационных процессовТехногенная нагрузка на

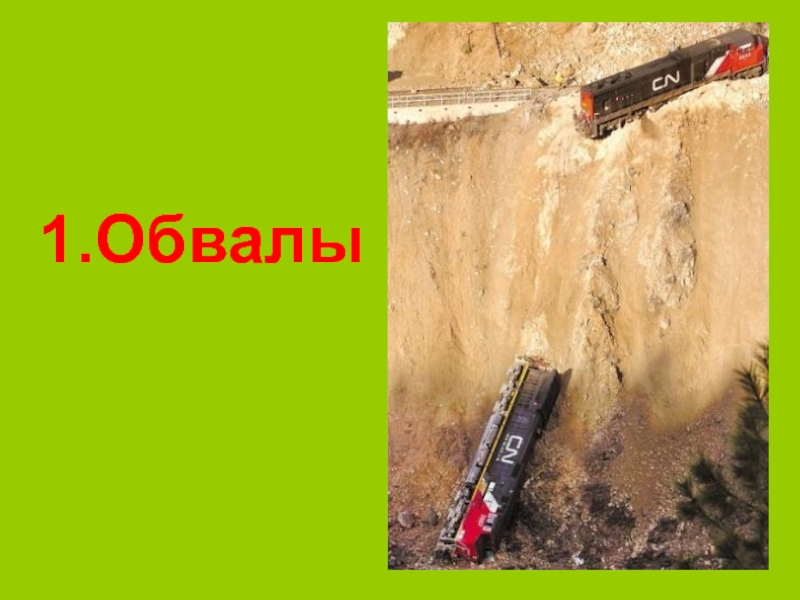

- 8. 1.Обвалы
- 9. Обвал отделение (отрыв) от массива крупного блока
- 10. Классификации обвалов По объему:Грандиозные (V=50-100 млн.м3)Крупные (1-50)Средние (0,1-1)Мелкие (

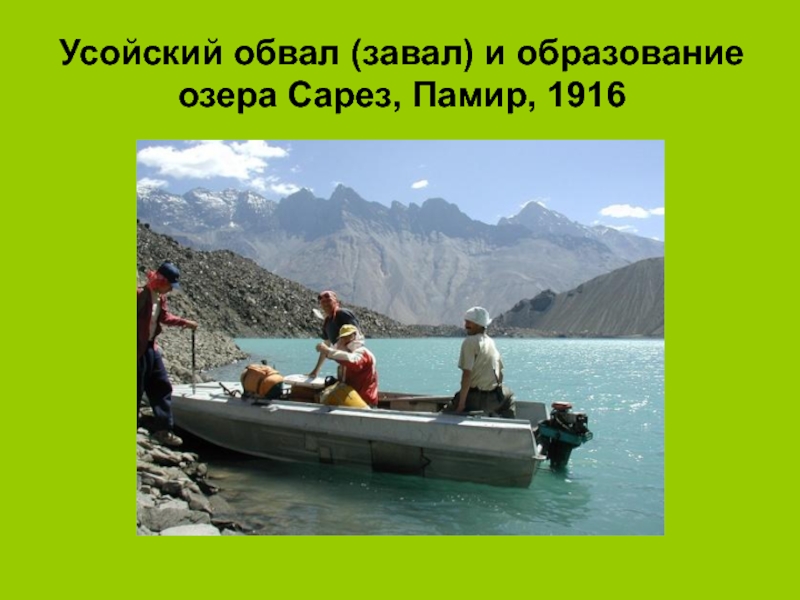

- 11. Усойский обвал (завал) и образование озера Сарез, Памир, 1916

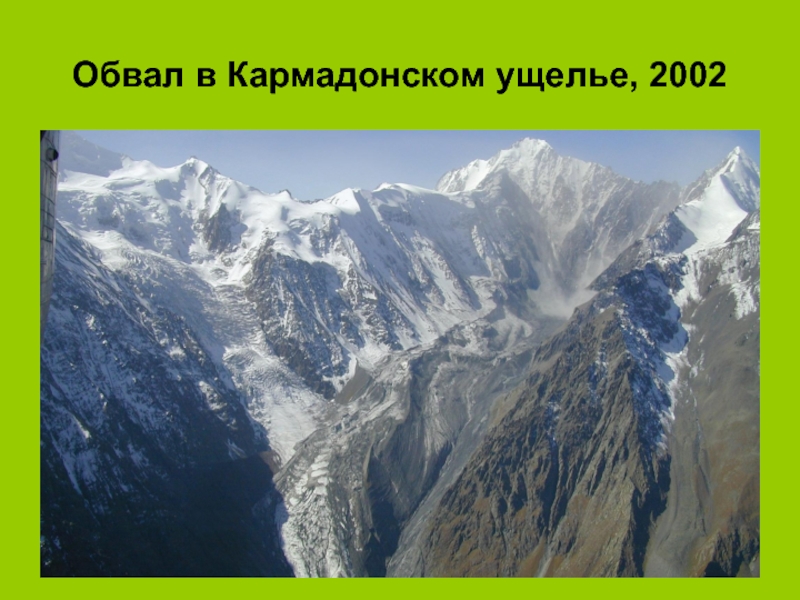

- 12. Обвал в Кармадонском ущелье, 2002

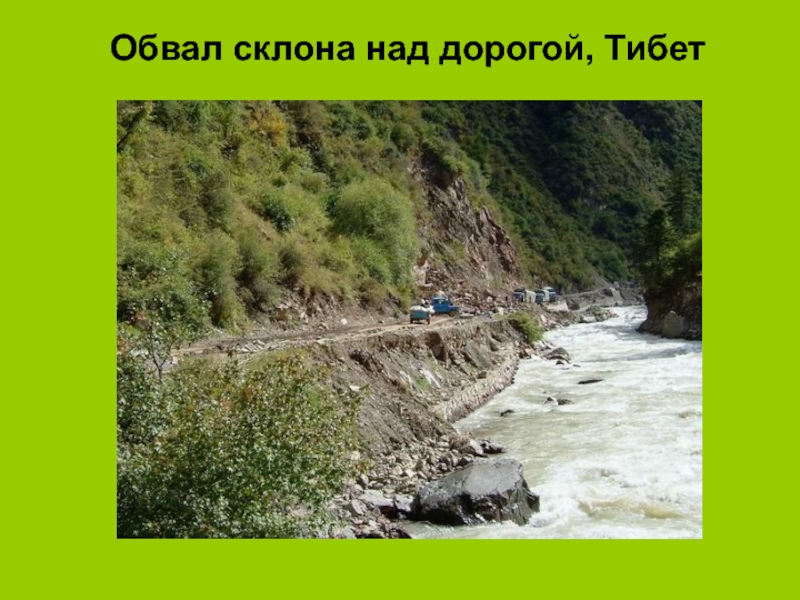

- 13. Обвал склона над дорогой, Тибет

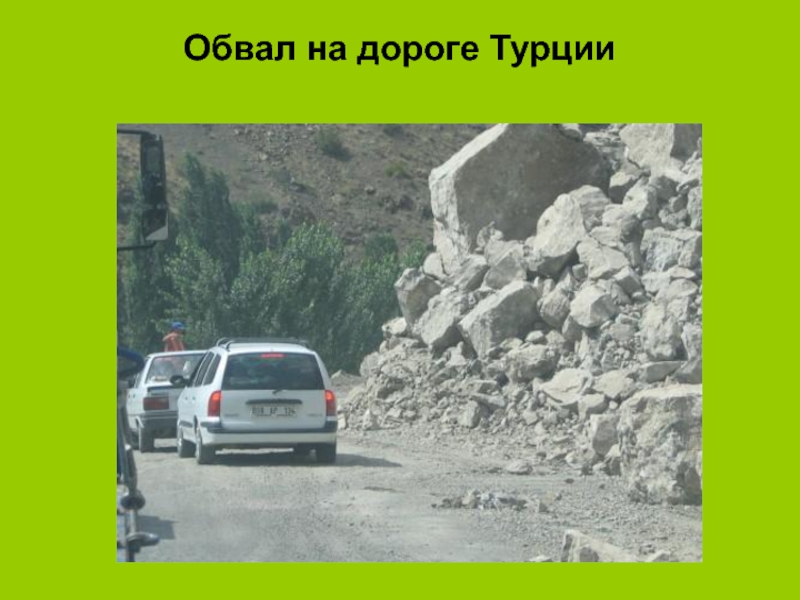

- 14. Обвал на дороге Турции

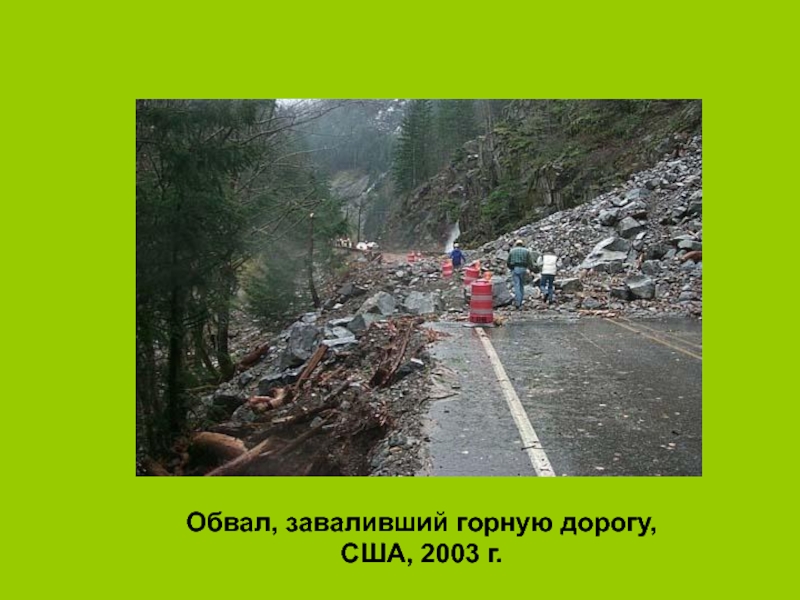

- 15. Обвал, заваливший горную дорогу, США, 2003 г.
- 16. Оценка и прогноз обваловОценка обвальной опасности:Наличие глыб
- 17. Меры борьбы с обваламиПрофилактические:Выравнивание склоновОбрушение склоновУборка опасных
- 18. 2. Провалычрезвычайные происшествия, при которых происходят подвижки
- 19. Пермский край, д. Березняки глубина провала 15 мПровалы могут иметь разное происхождение:гравитационное,карстовое,криогенноеантропогенное
- 20. Слайд 20

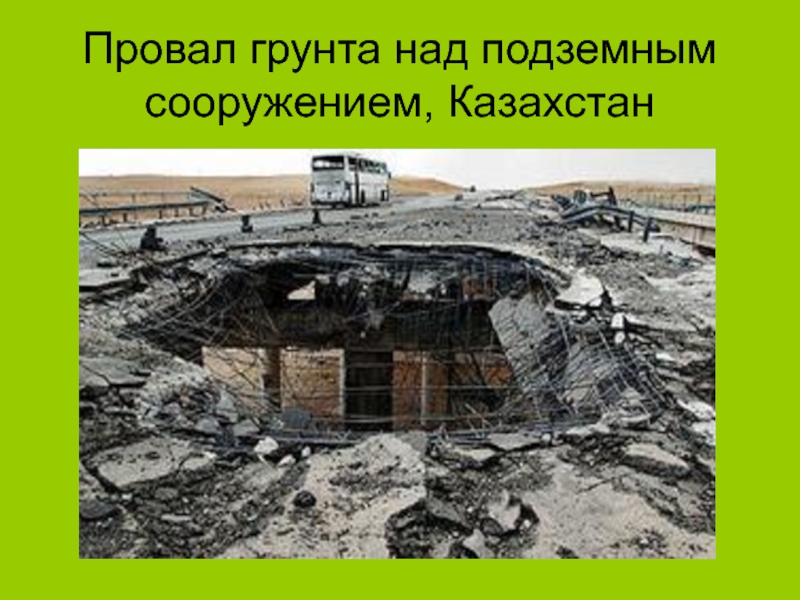

- 21. Провал грунта над подземным сооружением, Казахстан

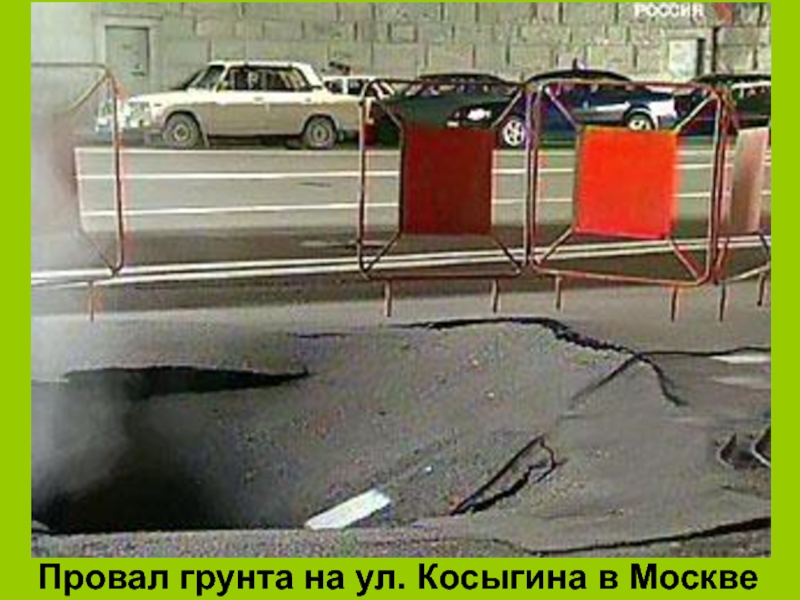

- 22. Провал грунта на ул. Косыгина в Москве

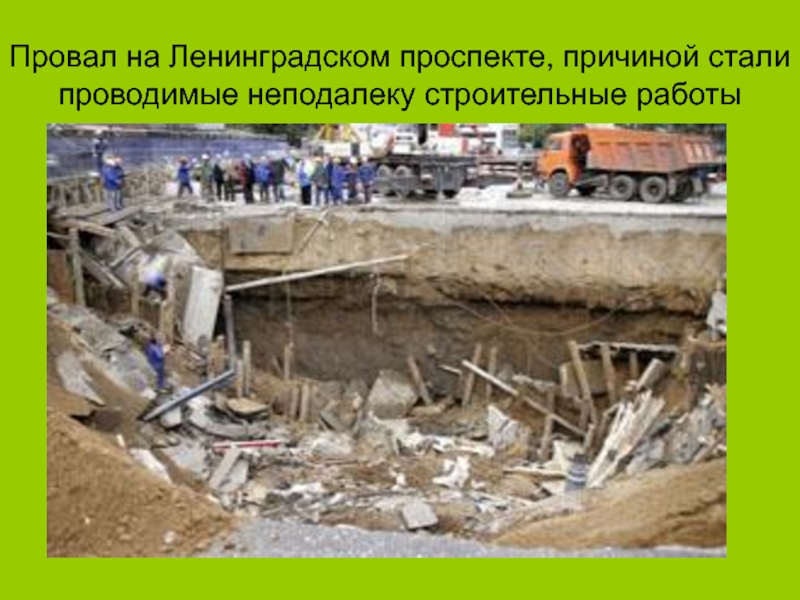

- 23. Провал на Ленинградском проспекте, причиной стали проводимые неподалеку строительные работы

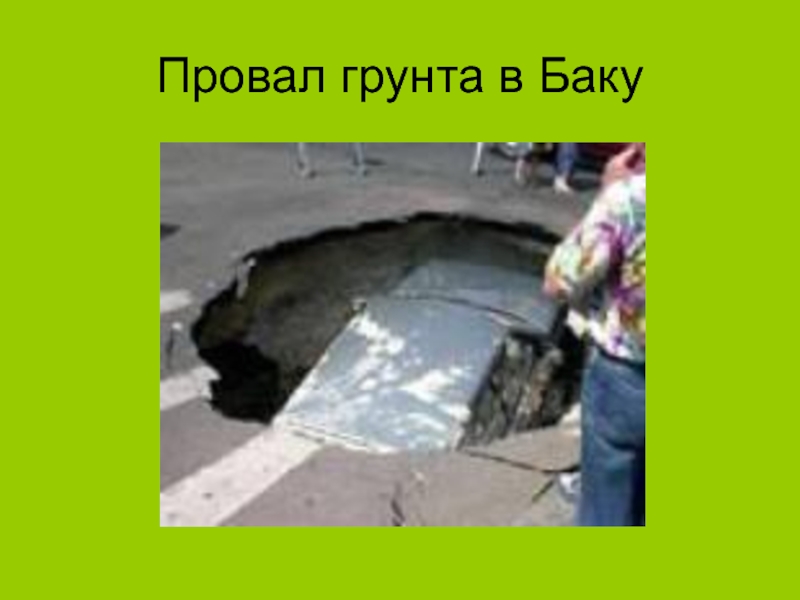

- 24. Провал грунта в Баку

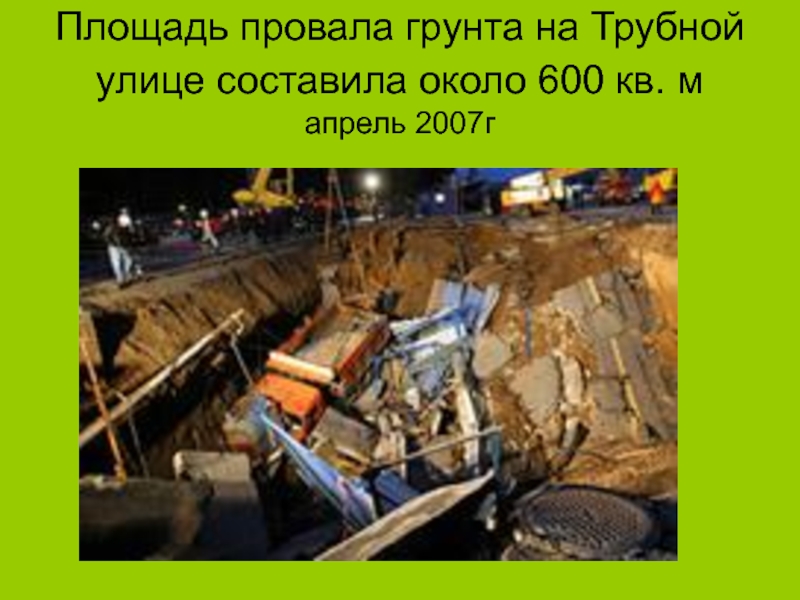

- 25. Площадь провала грунта на Трубной улице составила около 600 кв. м апрель 2007г

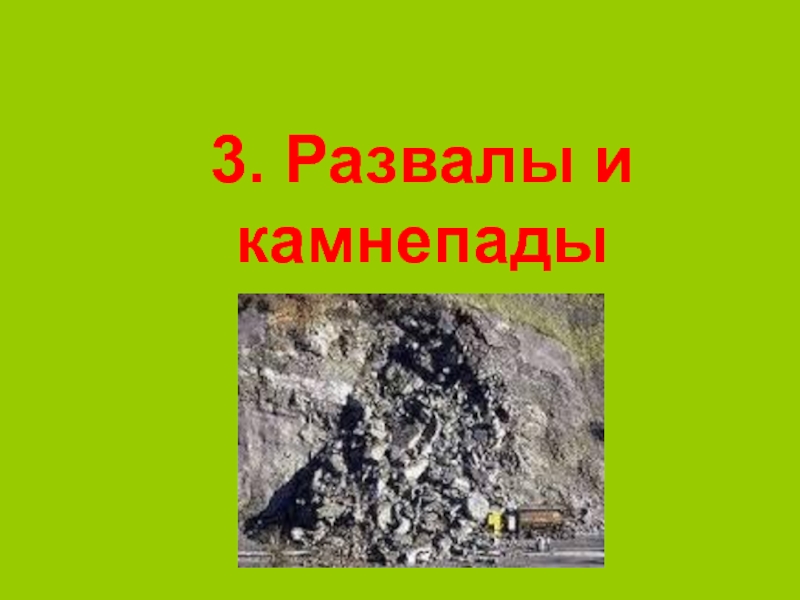

- 26. 3. Развалы и камнепады
- 27. Развалы – распад крупных глыб и блоков
- 28. Камнепад – падение и смещение по склону
- 29. Меры борьбы с развалами и камнепадамиПрофилактические:Выравнивание склоновОбрушение
- 30. Вывал крупных глыб на дорогу, США, 2003 г.
- 31. 4. Осыпи и их изучениеОсыпь – движение
- 32. Слайд 32
- 33. Классификации осыпейПо объему (площади):КрупныеСредниеМелкиеПо активности:Действующие (активные), v=10-15 см в год и болееПолузакрепленные (затухающие), v
- 34. Методы изучения осыпейФото-теодолитные площадки (сравнение фото)Прокрашенные створы
- 35. Прогнозирование осыпейМетоды прогноза:По анализу факторовПо данным
- 36. Меры борьбы с осыпямиПрофилактические:Планировка склоновРасчистка склоновОрганизация
- 37. Скачать презентанцию

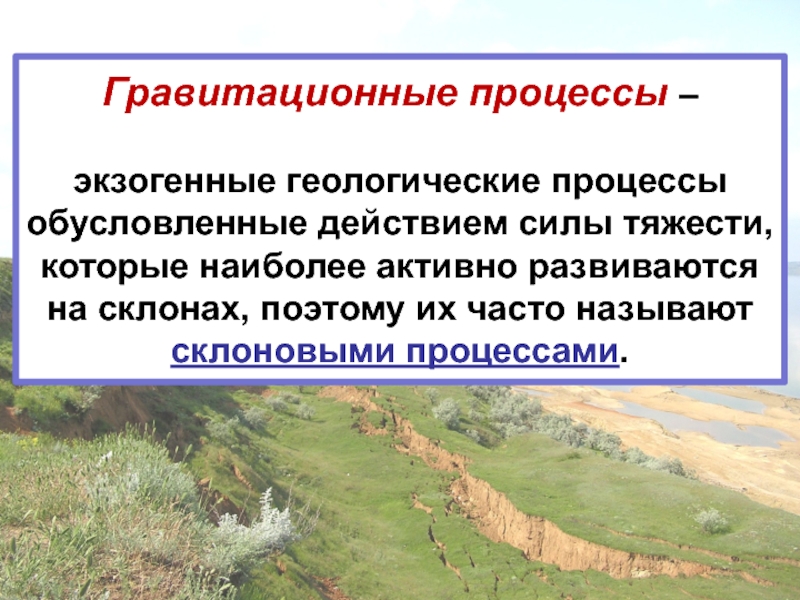

Гравитационные процессы – экзогенные геологические процессы обусловленные действием силы тяжести, которые наиболее активно развиваются на склонах, поэтому их часто называют склоновыми процессами.
Слайды и текст этой презентации
Слайд 2Гравитационные процессы – экзогенные геологические процессы обусловленные действием силы тяжести,

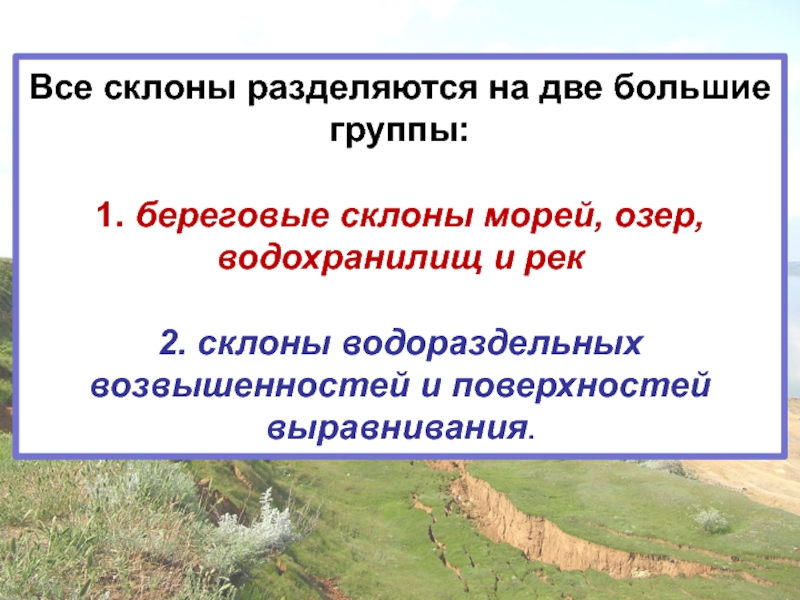

Слайд 3Все склоны разделяются на две большие группы: 1. береговые склоны морей,
озер, водохранилищ и рек
2. склоны водораздельных возвышенностей и поверхностей выравнивания.

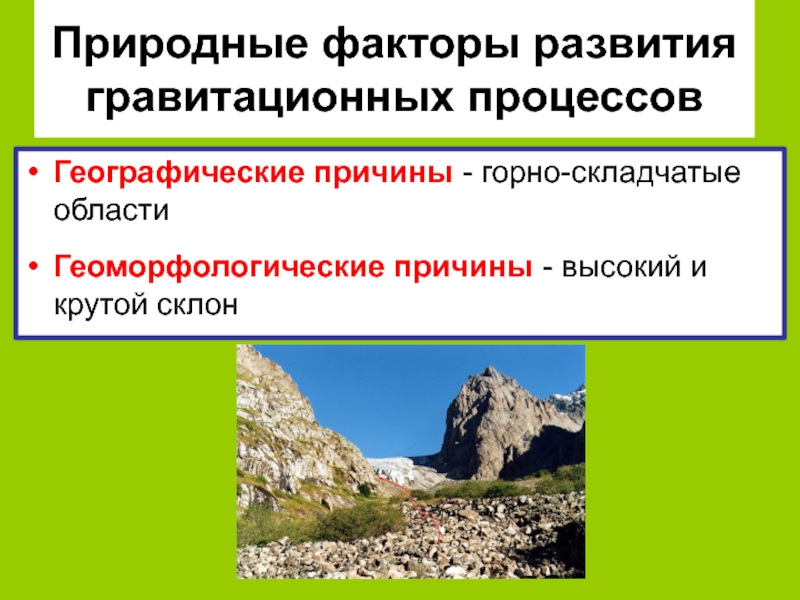

Слайд 4Природные факторы развития гравитационных процессов
Географические причины - горно-складчатые области
Геоморфологические причины
- высокий и крутой склон

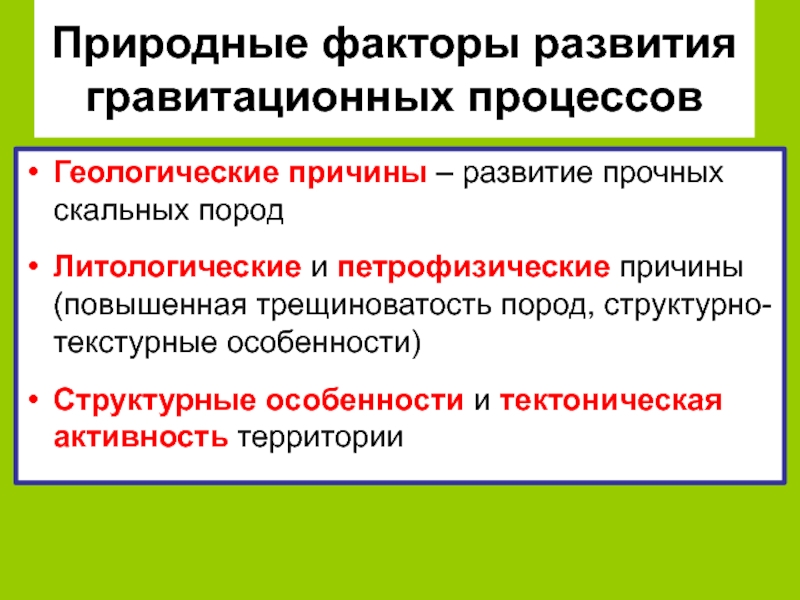

Слайд 5Природные факторы развития гравитационных процессов
Геологические причины – развитие прочных скальных
пород
Литологические и петрофизические причины (повышенная трещиноватость пород, структурно-текстурные особенности)
Структурные
особенности и тектоническая активность территории

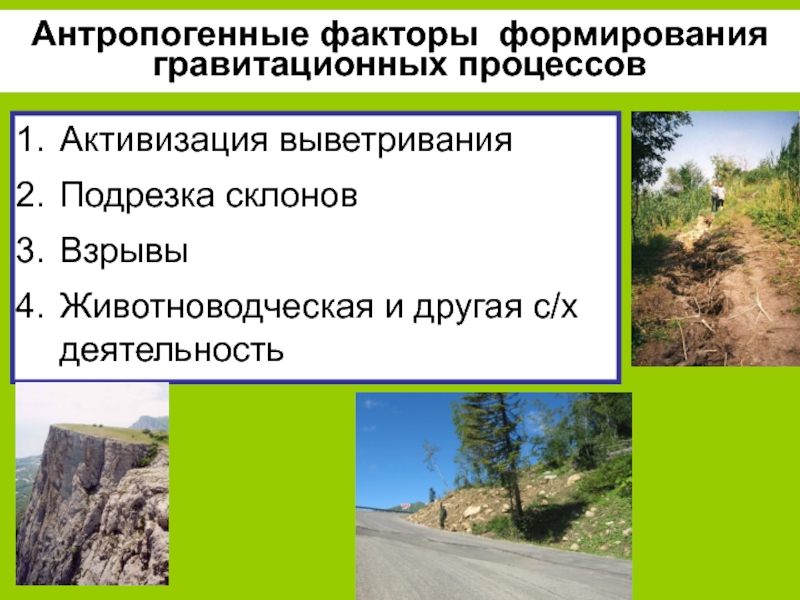

Слайд 6Антропогенные факторы формирования гравитационных процессов
Активизация выветривания
Подрезка склонов
Взрывы
Животноводческая и другая с/х
деятельность

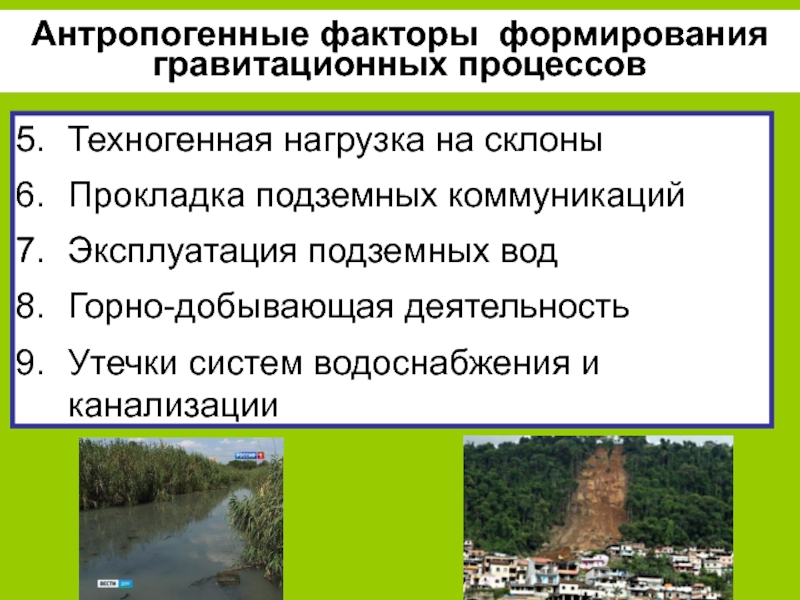

Слайд 7Антропогенные факторы формирования гравитационных процессов
Техногенная нагрузка на склоны
Прокладка подземных коммуникаций
Эксплуатация
подземных вод
Горно-добывающая деятельность
Утечки систем водоснабжения и канализации

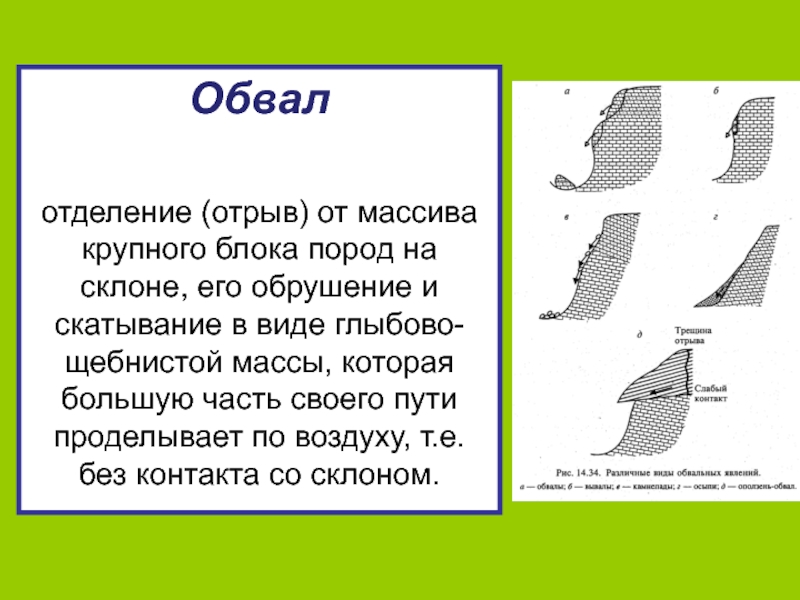

Слайд 9Обвал
отделение (отрыв) от массива крупного блока пород на склоне,
его обрушение и скатывание в виде глыбово-щебнистой массы, которая большую
часть своего пути проделывает по воздуху, т.е. без контакта со склоном.

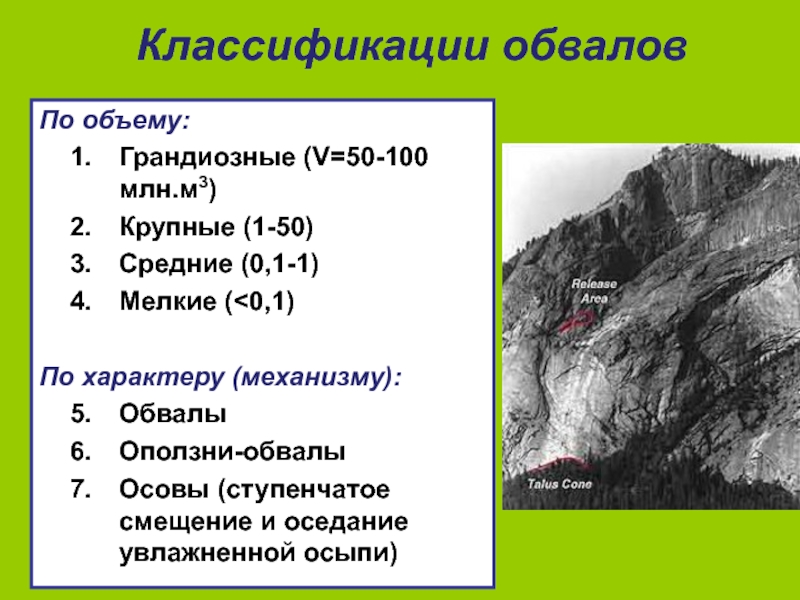

Слайд 10Классификации обвалов
По объему:
Грандиозные (V=50-100 млн.м3)
Крупные (1-50)
Средние (0,1-1)
Мелкие (
(механизму):
Обвалы
Оползни-обвалы
Осовы (ступенчатое смещение и оседание увлажненной осыпи)

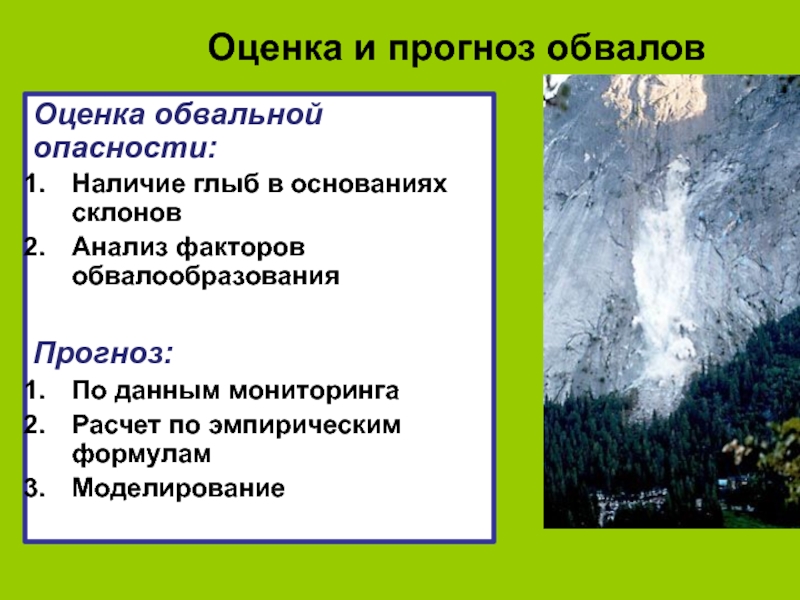

Слайд 16Оценка и прогноз обвалов
Оценка обвальной опасности:
Наличие глыб в основаниях склонов
Анализ
факторов обвалообразования
Прогноз:
По данным мониторинга
Расчет по эмпирическим формулам
Моделирование

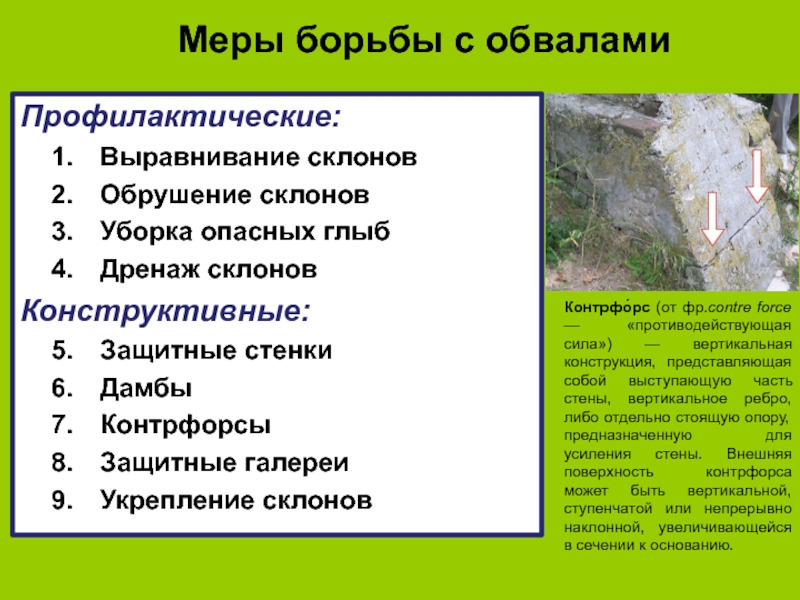

Слайд 17Меры борьбы с обвалами
Профилактические:
Выравнивание склонов
Обрушение склонов
Уборка опасных глыб
Дренаж склонов
Конструктивные:
Защитные стенки
Дамбы
Контрфорсы
Защитные
галереи
Укрепление склонов
Контрфо́рс (от фр.contre force — «противодействующая сила») — вертикальная
конструкция, представляющая собой выступающую часть стены, вертикальное ребро, либо отдельно стоящую опору, предназначенную для усиления стены. Внешняя поверхность контрфорса может быть вертикальной, ступенчатой или непрерывно наклонной, увеличивающейся в сечении к основанию.

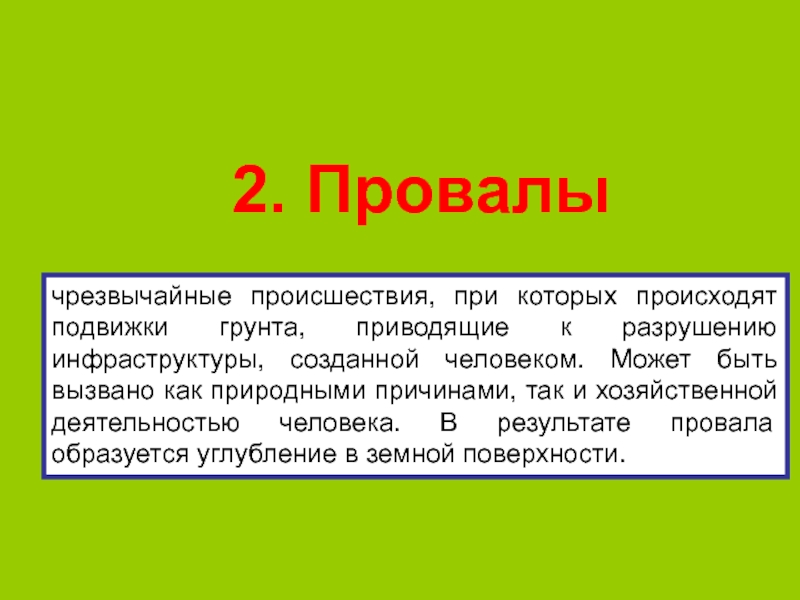

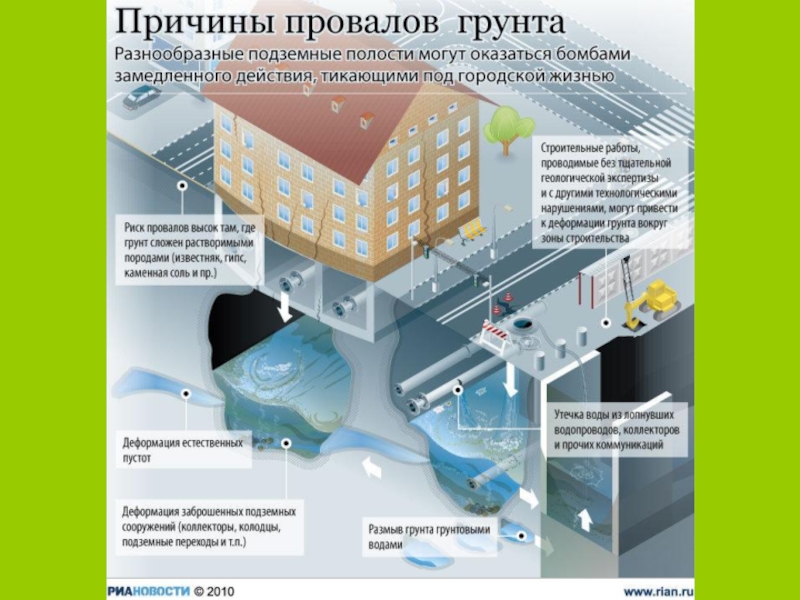

Слайд 182. Провалы
чрезвычайные происшествия, при которых происходят подвижки грунта, приводящие к
разрушению инфраструктуры, созданной человеком. Может быть вызвано как природными причинами,
так и хозяйственной деятельностью человека. В результате провала образуется углубление в земной поверхности.

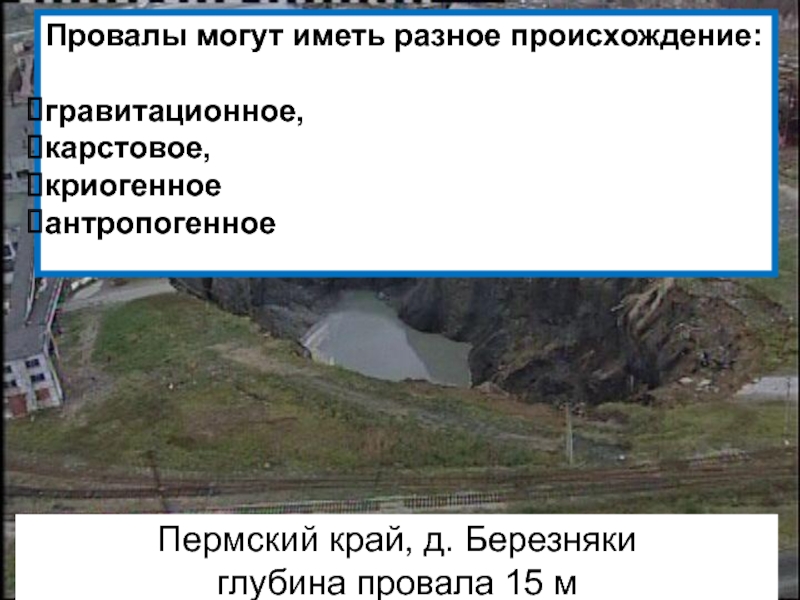

Слайд 19
Пермский край, д. Березняки
глубина провала 15 м
Провалы могут иметь разное
происхождение:
гравитационное,
карстовое,
криогенное
антропогенное

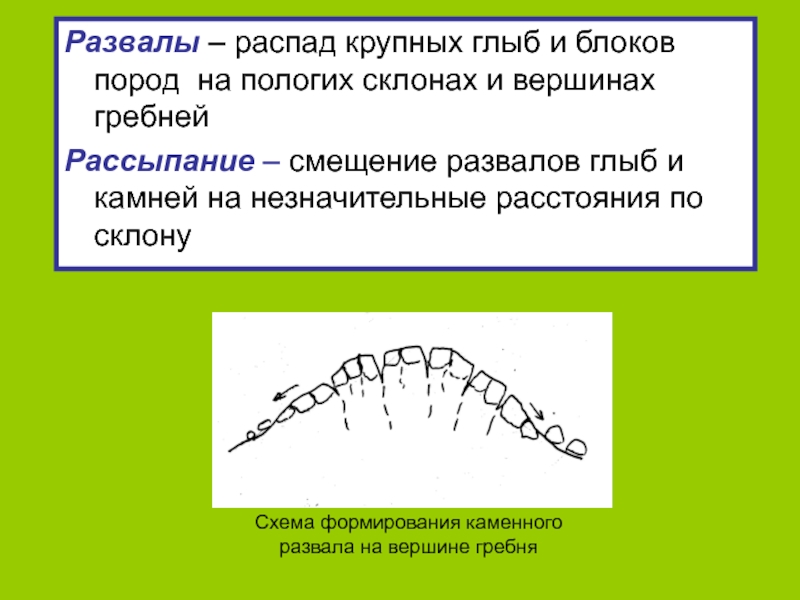

Слайд 27Развалы – распад крупных глыб и блоков пород на пологих
склонах и вершинах гребней
Рассыпание – смещение развалов глыб и камней
на незначительные расстояния по склонуСхема формирования каменного развала на вершине гребня

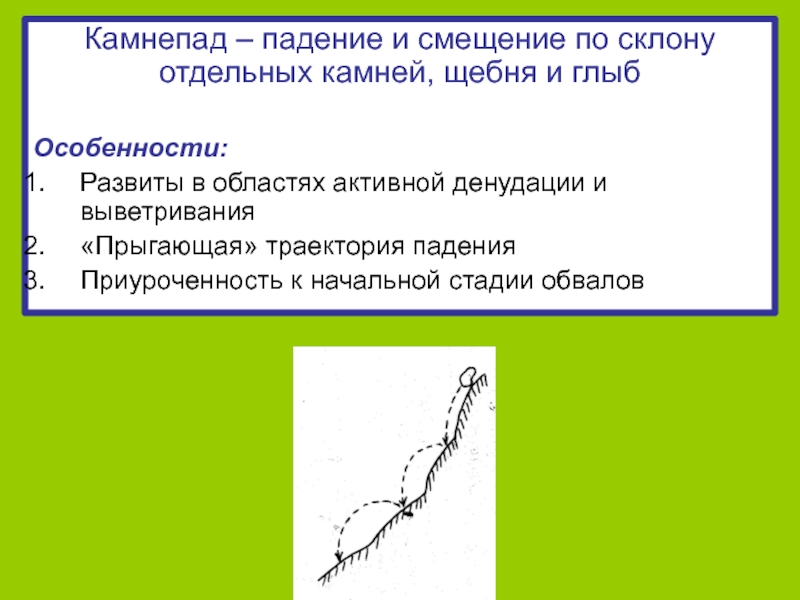

Слайд 28Камнепад – падение и смещение по склону отдельных камней, щебня
и глыб
Особенности:
Развиты в областях активной денудации и выветривания
«Прыгающая» траектория падения
Приуроченность
к начальной стадии обвалов

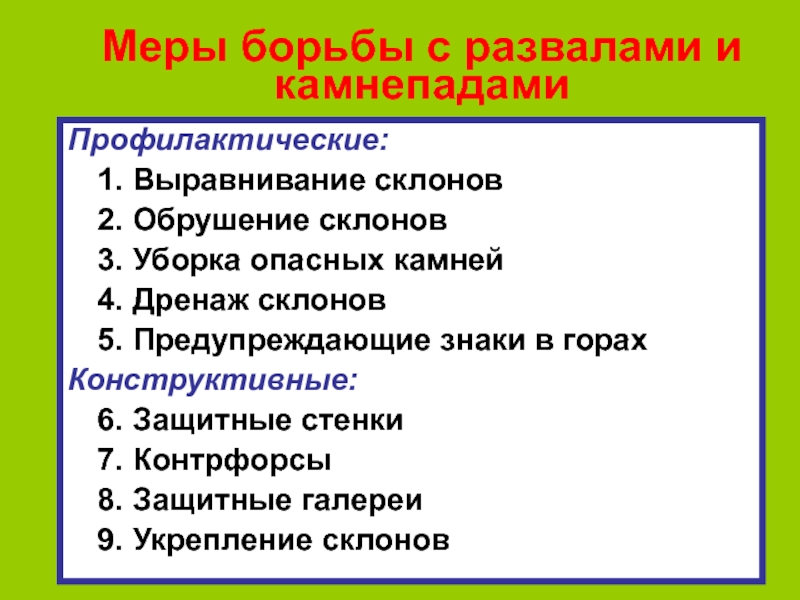

Слайд 29Меры борьбы с развалами и камнепадами
Профилактические:
Выравнивание склонов
Обрушение склонов
Уборка опасных камней
Дренаж
склонов
Предупреждающие знаки в горах
Конструктивные:
Защитные стенки
Контрфорсы
Защитные галереи
Укрепление склонов

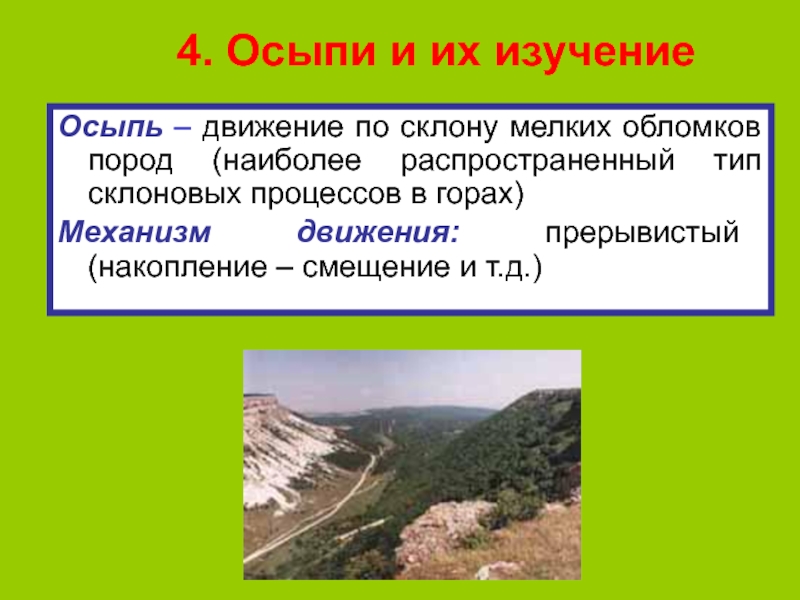

Слайд 314. Осыпи и их изучение
Осыпь – движение по склону мелких
обломков пород (наиболее распространенный тип склоновых процессов в горах)
Механизм движения:
прерывистый (накопление – смещение и т.д.)

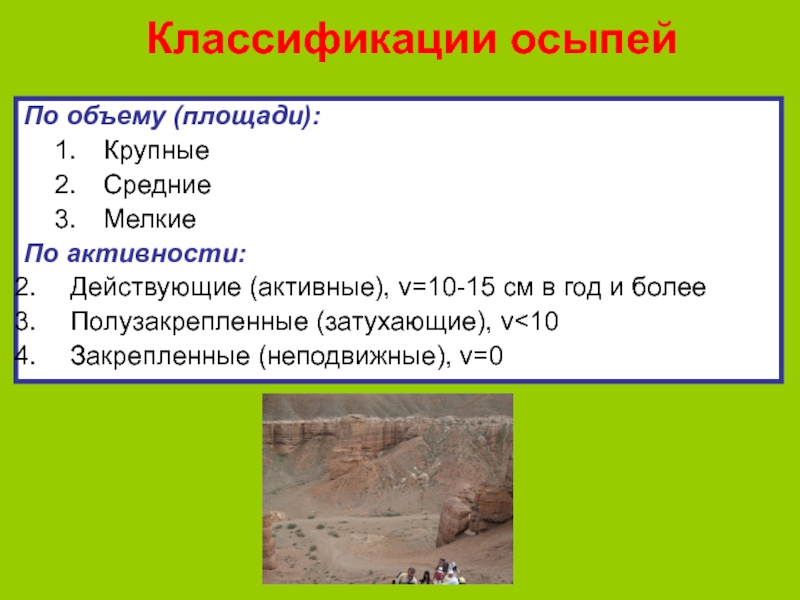

Слайд 33Классификации осыпей
По объему (площади):
Крупные
Средние
Мелкие
По активности:
Действующие (активные), v=10-15 см в год
и более
Полузакрепленные (затухающие), v

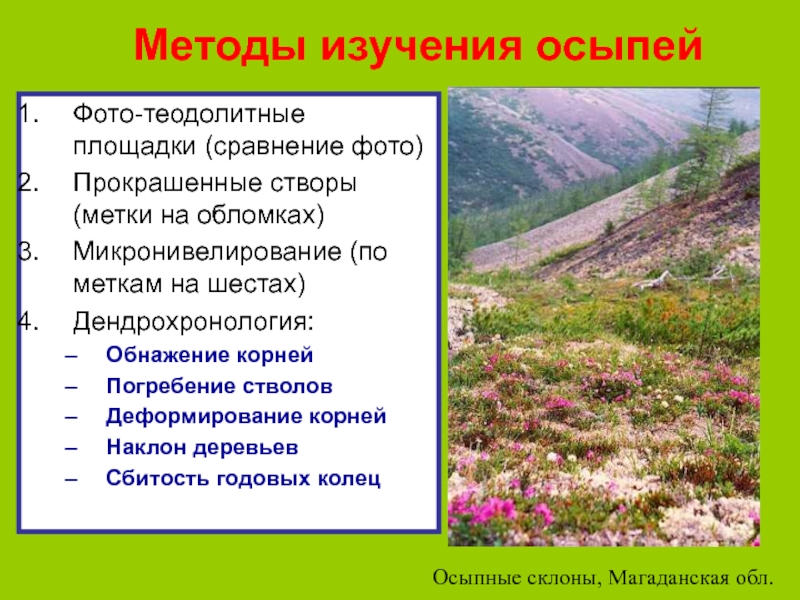

Слайд 34Методы изучения осыпей
Фото-теодолитные площадки (сравнение фото)
Прокрашенные створы (метки на обломках)
Микронивелирование
(по меткам на шестах)
Дендрохронология:
Обнажение корней
Погребение стволов
Деформирование корней
Наклон деревьев
Сбитость годовых колец

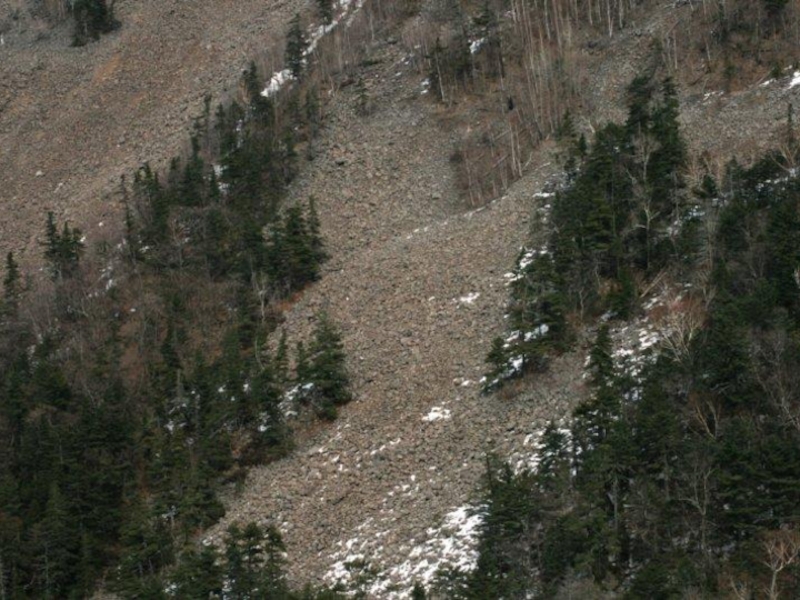

Осыпные
склоны, Магаданская обл.

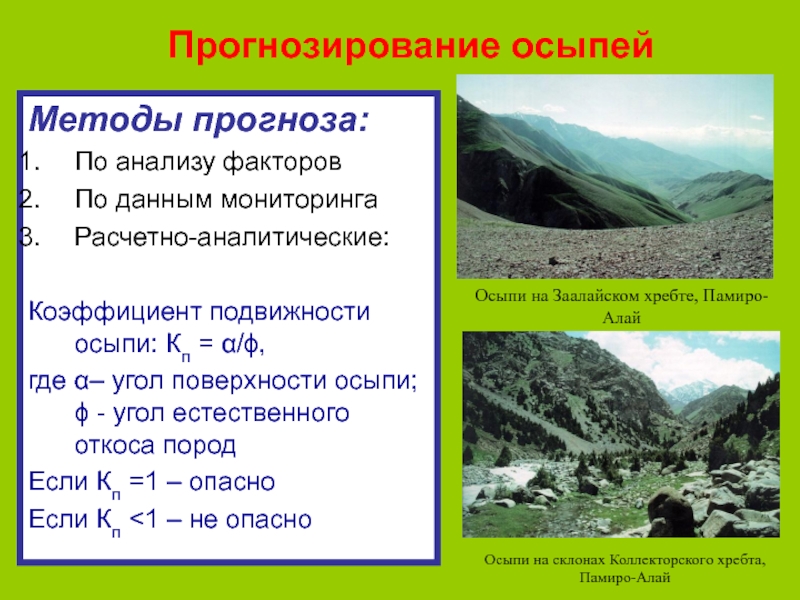

Слайд 35 Прогнозирование осыпей
Методы прогноза:
По анализу факторов
По данным мониторинга
Расчетно-аналитические:
Коэффициент подвижности осыпи:
Кп = /,
где – угол поверхности осыпи; - угол
естественного откоса породЕсли Кп =1 – опасно
Если Кп <1 – не опасно
Осыпи на Заалайском хребте, Памиро-Алай
Осыпи на склонах Коллекторского хребта, Памиро-Алай

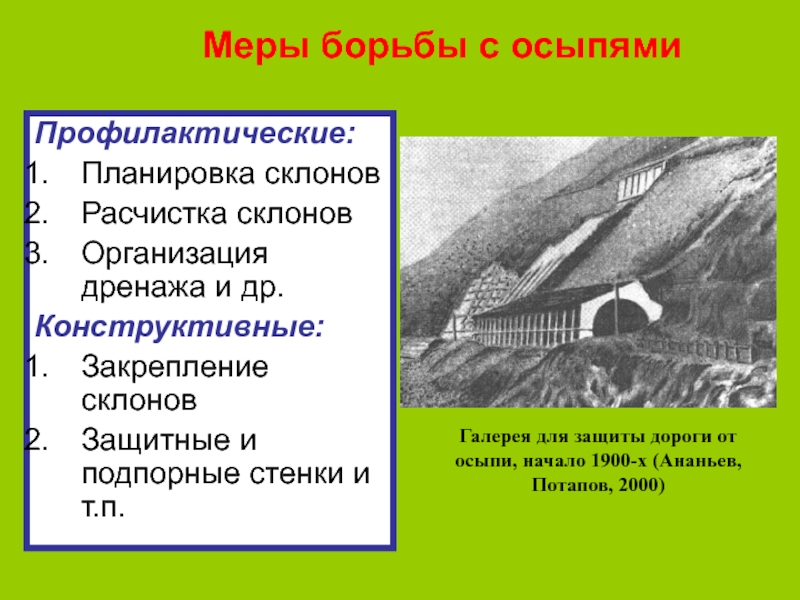

Слайд 36 Меры борьбы с осыпями
Профилактические:
Планировка склонов
Расчистка склонов
Организация дренажа и др.
Конструктивные:
Закрепление
склонов
Защитные и подпорные стенки и т.п.
Галерея для защиты дороги от
осыпи, начало 1900-х (Ананьев, Потапов, 2000)
