Слайд 1Изображения
2 СЕЧЕНИЯ

Изображения2 СЕЧЕНИЯ

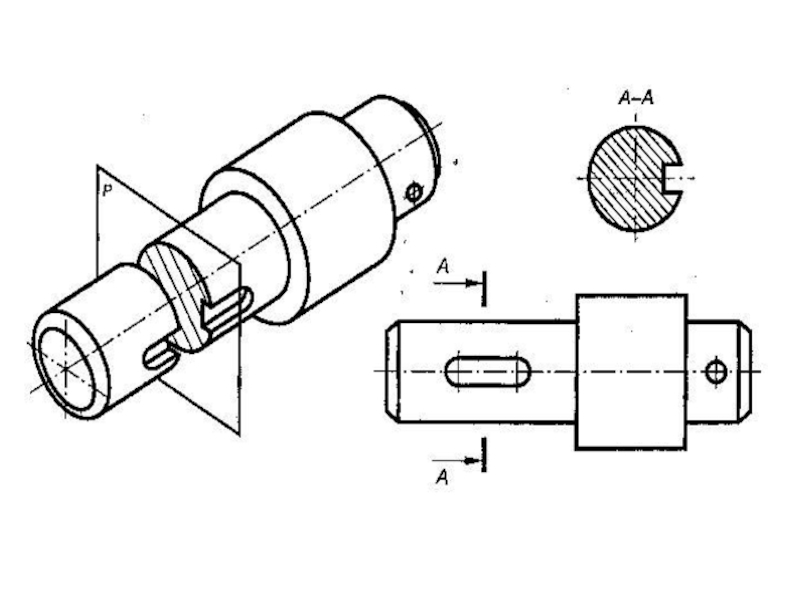

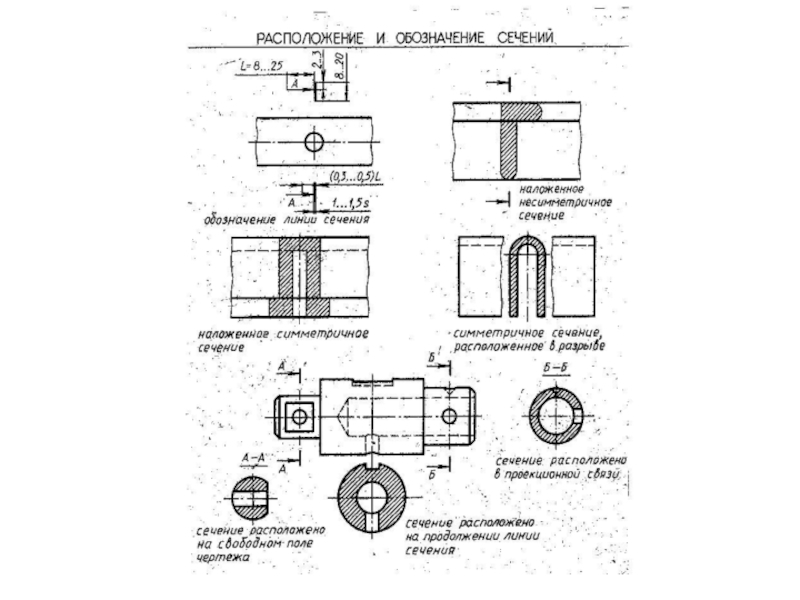

Слайд 2Сечением называется изображение фигуры, получающееся при мысленном рассечении предмета одной

или несколькими плоскостями (ГОСТ 2305 – 68*)
На сечении изображается только

то, что находится в секущей плоскости. Секущие плоскости выбирают так, чтобы получились нормальные поперечные сечения.
Обычно сечения применяют для выявления формы элементов детали.
Фигура сечения штрихуется. Участки, где сечется пустота не штрихуются.
Сечением называется изображение фигуры, получающееся при мысленном рассечении предмета одной или несколькими плоскостями (ГОСТ 2305 – 68*)На

Слайд 4Штриховка сечений

Штриховка сечений

Слайд 5Длинные площади сечений, ширина которых на чертеже от 2 до

4 мм, штрихуют на концах и у контуров отверстий, а

остальную площадь – небольшими участками от руки. Если ширина площади сечения на чертеже менее 2 мм, то она зачерняется
Длинные площади сечений, ширина которых на чертеже от 2 до 4 мм, штрихуют на концах и у

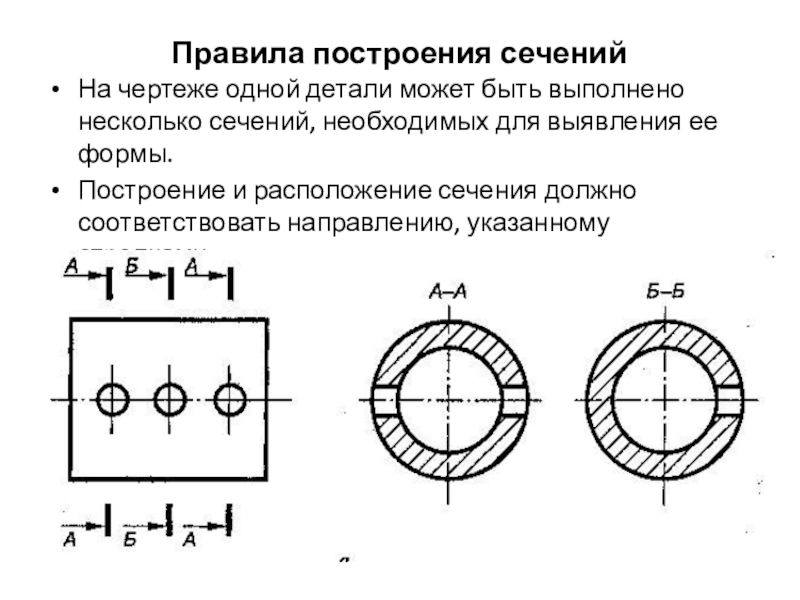

Слайд 9Правила построения сечений
На чертеже одной детали может быть выполнено несколько

сечений, необходимых для выявления ее формы.
Построение и расположение сечения должно

соответствовать направлению, указанному стрелками.







Правила построения сеченийНа чертеже одной детали может быть выполнено несколько сечений, необходимых для выявления ее формы.Построение и

Слайд 10Если секущая плоскость проходит через ось отверстия или углубления, являющегося

поверхностью вращения, то изображают и контур этого отверстия, расположенный за

секущей плоскостью. В остальных случаях изображают только контур сечения.

Если секущая плоскость проходит через ось отверстия или углубления, являющегося поверхностью вращения, то изображают и контур этого

Слайд 11Когда секущая плоскость проходит через некруглое отверстие и сечение получается

состоящим из отдельных частей, выполняют разрез.

Когда секущая плоскость проходит через некруглое отверстие и сечение получается состоящим из отдельных частей, выполняют разрез.

Слайд 12При выполнении нескольких одинаковых сечений одной детали изображают только одно

сечение, а линию сечения изображают одной и той же буквой.

При выполнении нескольких одинаковых сечений одной детали изображают только одно сечение, а линию сечения изображают одной и

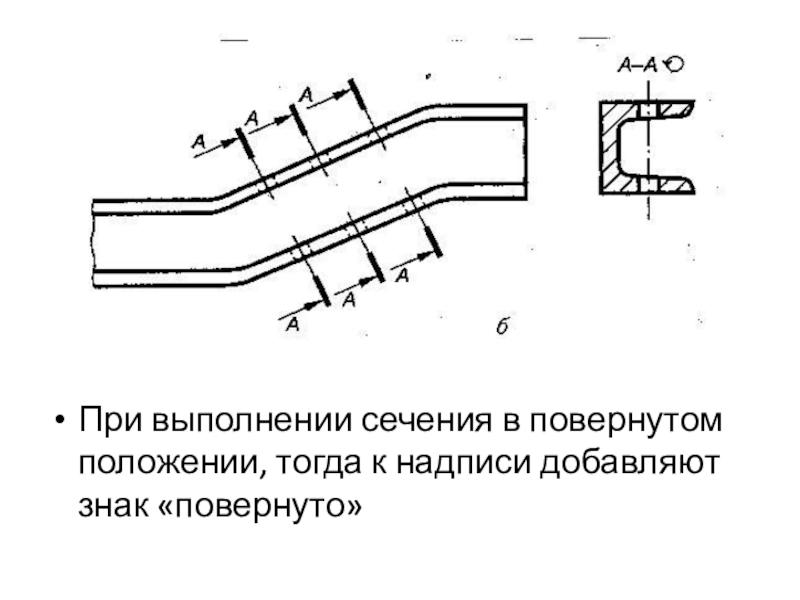

Слайд 13При выполнении сечения в повернутом положении, тогда к надписи добавляют

знак «повернуто»

При выполнении сечения в повернутом положении, тогда к надписи добавляют знак «повернуто»

Слайд 14Если не требуется изображение всего сечения, можно выполнить его часть.

При этом вынесенные сечения ограничивают линией обрыва, а наложенные не

ограничивают.
Если не требуется изображение всего сечения, можно выполнить его часть. При этом вынесенные сечения ограничивают линией обрыва,

Слайд 15Сечение может выполняться несколькими секущими плоскостями. Вместо секущих плоскостей допускается

применять цилиндрические секущие поверхности, развертываемые в единую секущую плоскость. Над

развернутым сечением наносят буквенное обозначение и знак развертывания.
Сечение может выполняться несколькими секущими плоскостями. Вместо секущих плоскостей допускается применять цилиндрические секущие поверхности, развертываемые в единую

Слайд 16Чтение чертежей с сечениями

Чтение чертежей с сечениями

Слайд 17Определить место расположения на детали каждого сечения.

Определить место расположения на детали каждого сечения.

Слайд 19Определить место расположения на детали каждого сечения.

Определить место расположения на детали каждого сечения.

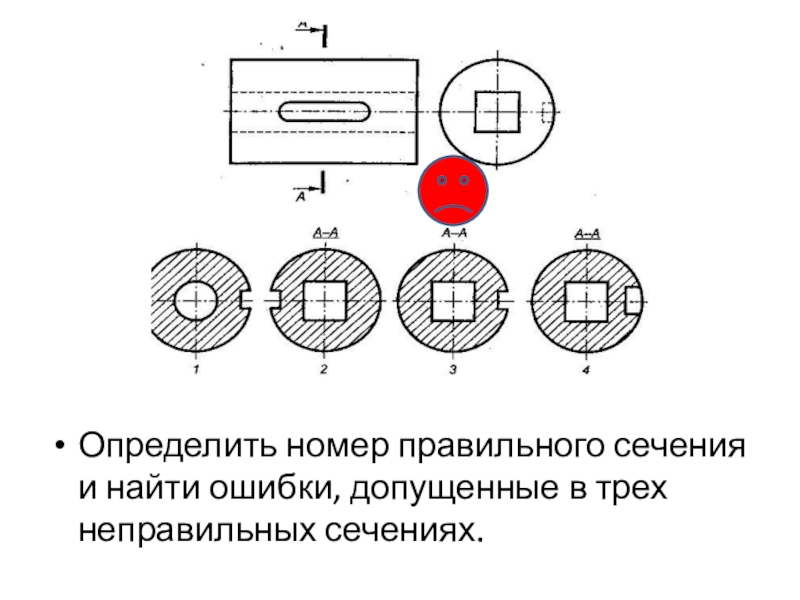

Слайд 20Определить номер правильного сечения и найти ошибки, допущенные в трех

неправильных сечениях.

Определить номер правильного сечения и найти ошибки, допущенные в трех неправильных сечениях.
