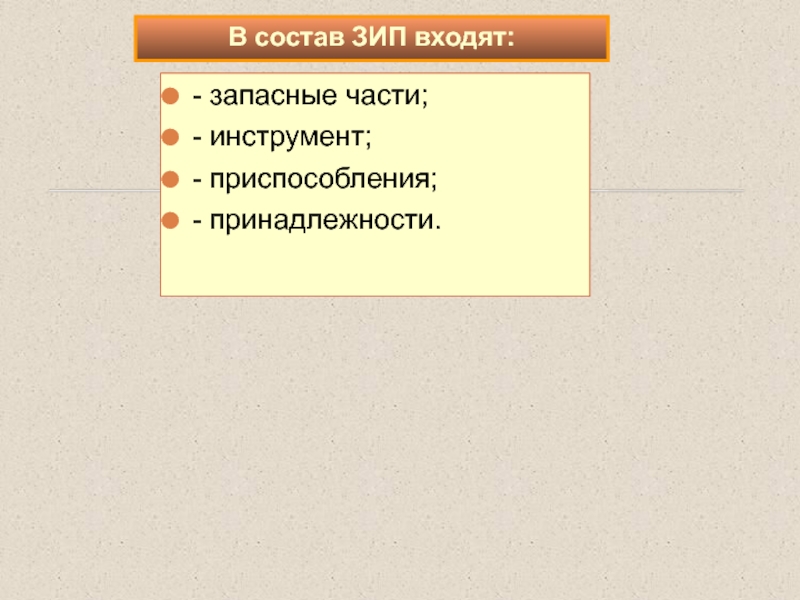

- 6. - запасные части;- инструмент;- приспособления;- принадлежности.В состав ЗИП входят:
- 7. ЗАПАСНЫЕ ЧАСТИ включают детали и материалы для
- 8. ИНСТРУМЕНТ – предназначен для выполнения проверочных, крепежных,
- 9. ПРИСПОСОБЛЕНИЯПРИСПОСОБЛЕНИЯ предназначены для облегчения работ по обслуживанию
- 10. ПРИНАДЛЕЖНОСТИ предназначены для выполнения работ по техническому
- 11. ЗИПИндивидуальный комплект(на каждоймашине)Эксплуатационный (один комплектна 30 единиц)На складеДеление ЗИП на группы
- 12. Индивидуальный возимый комплект запасных частей, инструмента и
- 13. По предназначению
- 14. Все предметы возимой части ИК ЗИП укладываются
- 15. Второй учебный вопросИнструмент, приспособления и запасные части
- 16. По месту укладки ЗИП можно разделить на

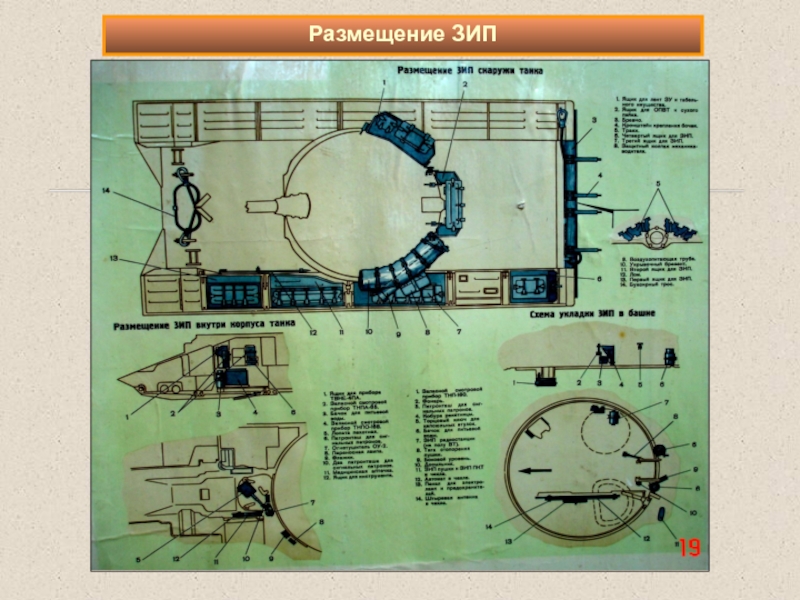

- 17. Размещение ЗИП
- 18. 1 – Ящик для ЗИП № 1.2
- 19. 1. Запасной смотровой приборТНП-160.2. Фонарь.3. Патронташ для
- 20. 1. Сумка.2. Торцовый ключ.3. Ключ.4. Боек.5. Ключ
- 21. 1. Составной шомпол.2. Булавка.3.Штифт от выбрасывателя.4. Выбрасыватель.5.

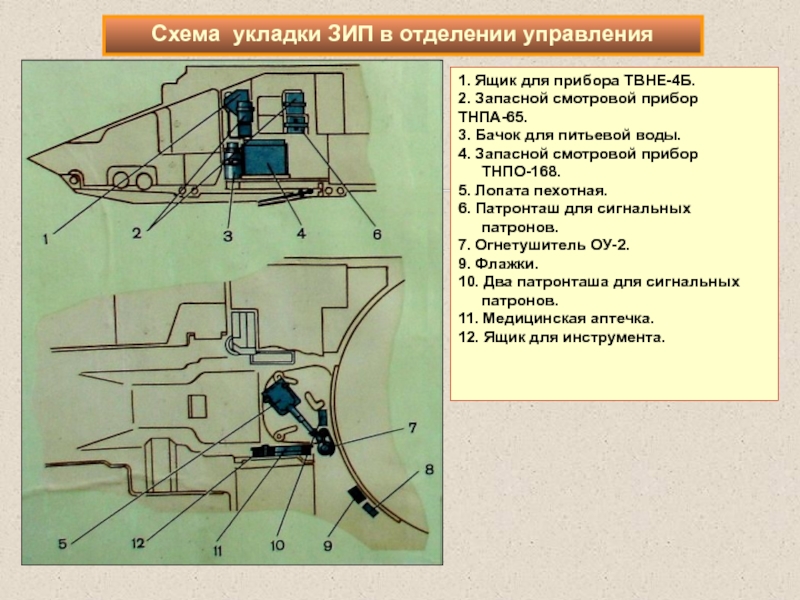

- 22. 1. Ящик для прибора ТВНЕ-4Б.2. Запасной смотровой

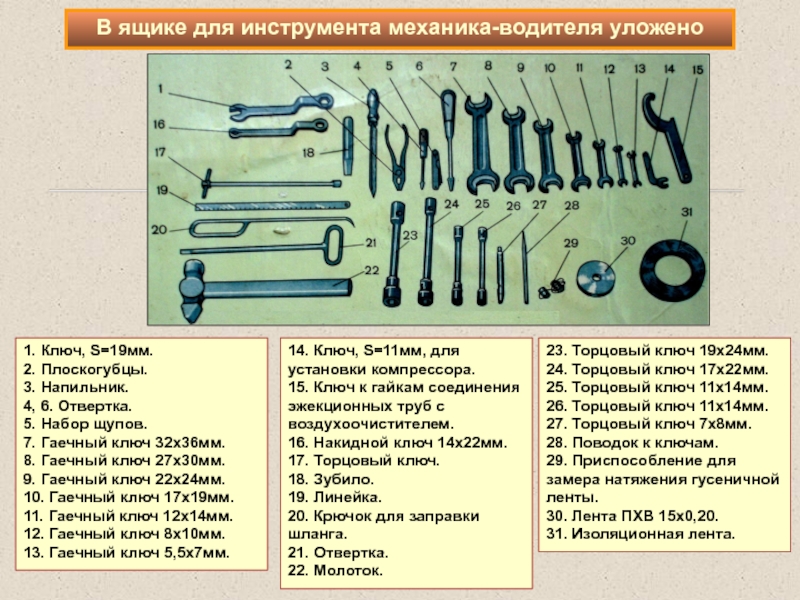

- 23. В ящике для инструмента механика-водителя уложено 1.

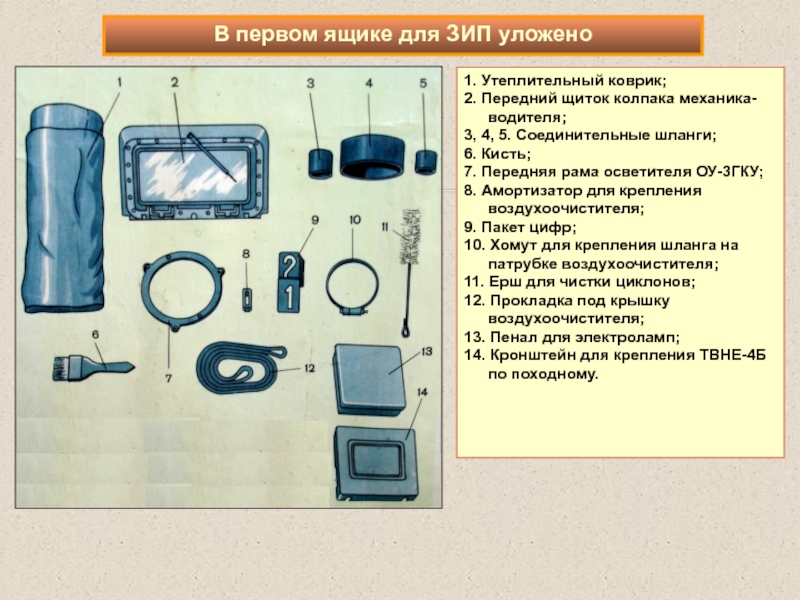

- 24. 1. Утеплительный коврик;2. Передний щиток колпака механика-водителя;3,
- 25. Во втором ящике для ЗИП уложено 1.

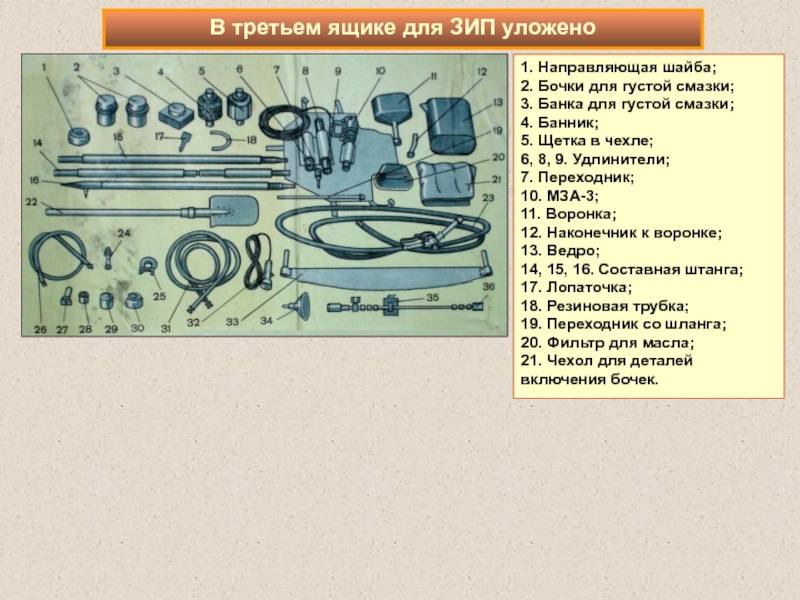

- 26. В третьем ящике для ЗИП уложено 1.

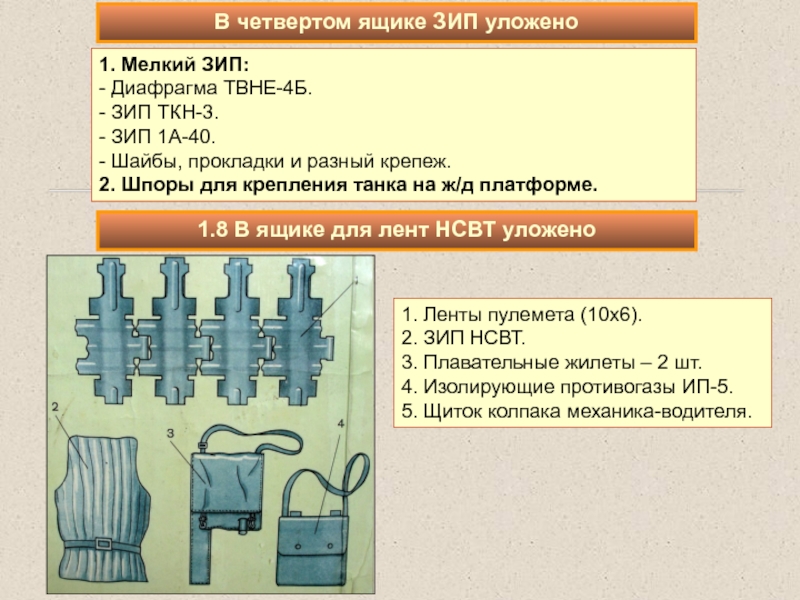

- 27. В четвертом ящике ЗИП уложено 1. Мелкий

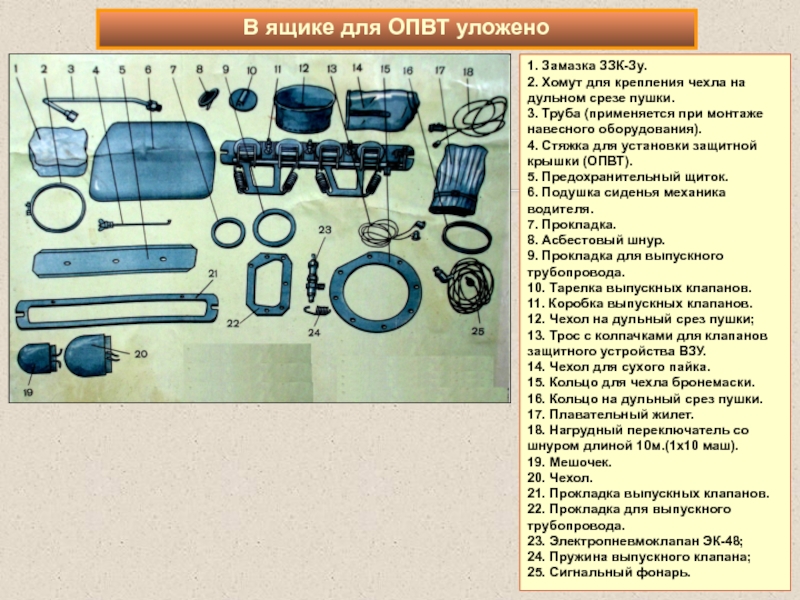

- 28. В ящике для ОПВТ уложено 1. Замазка

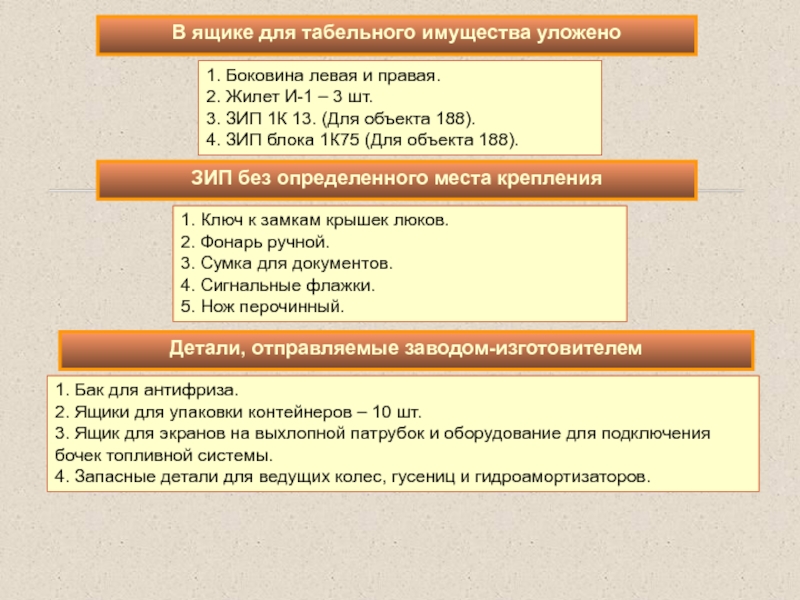

- 29. В ящике для табельного имущества уложено 1.
- 30. Работы выполняемые с использованием ЗИП танка

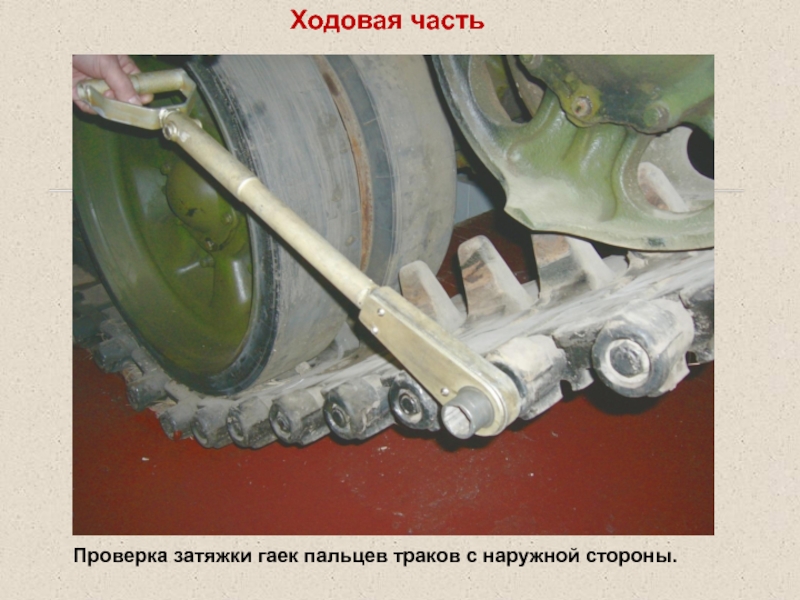

- 31. Проверка затяжки гаек пальцев траков с наружной стороны.Ходовая часть

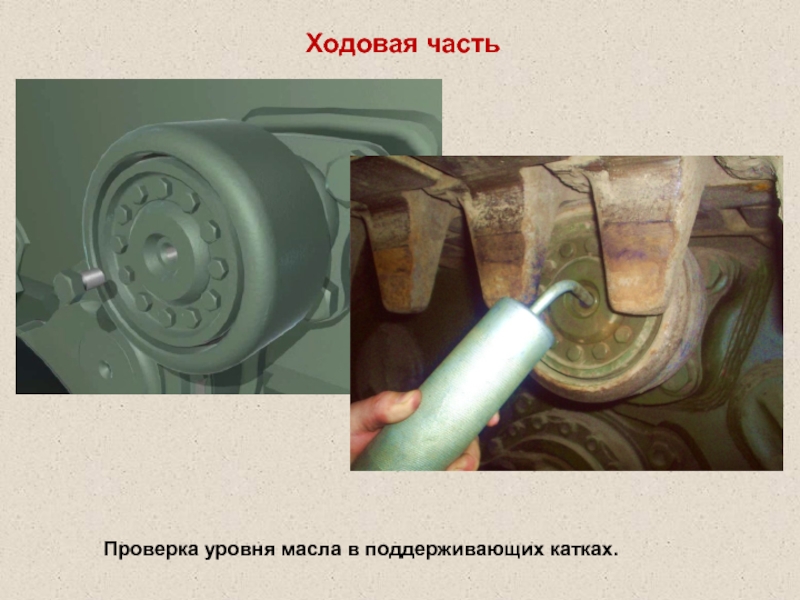

- 32. Проверка уровня масла в поддерживающих катках.Ходовая часть

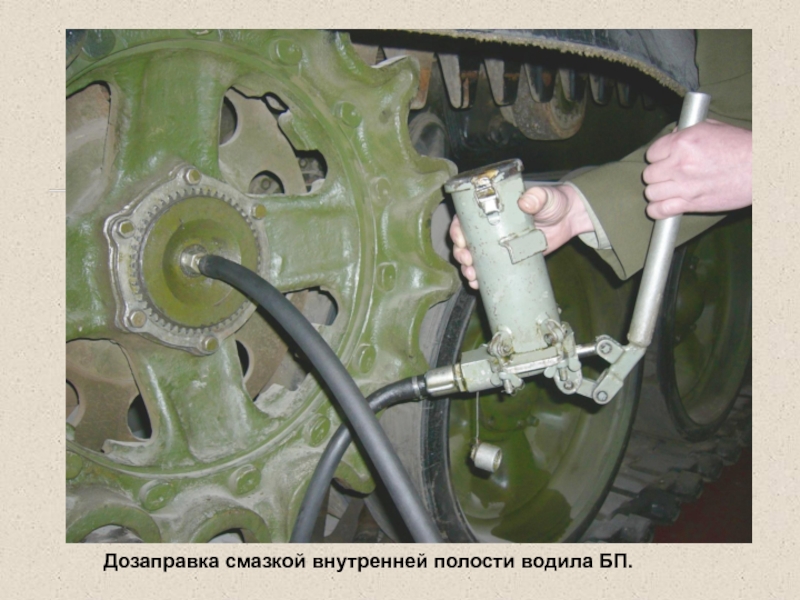

- 33. Дозаправка смазкой внутренней полости водила БП.

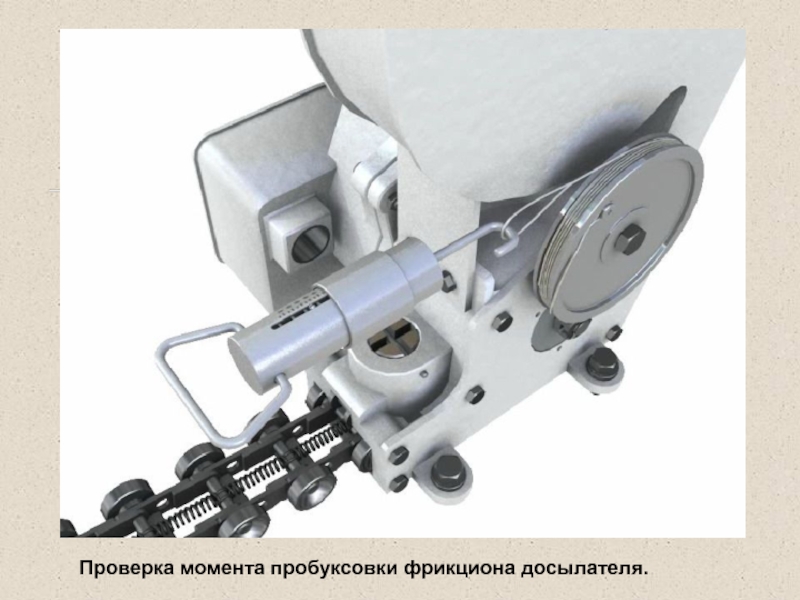

- 34. Проверка момента пробуксовки фрикциона досылателя.

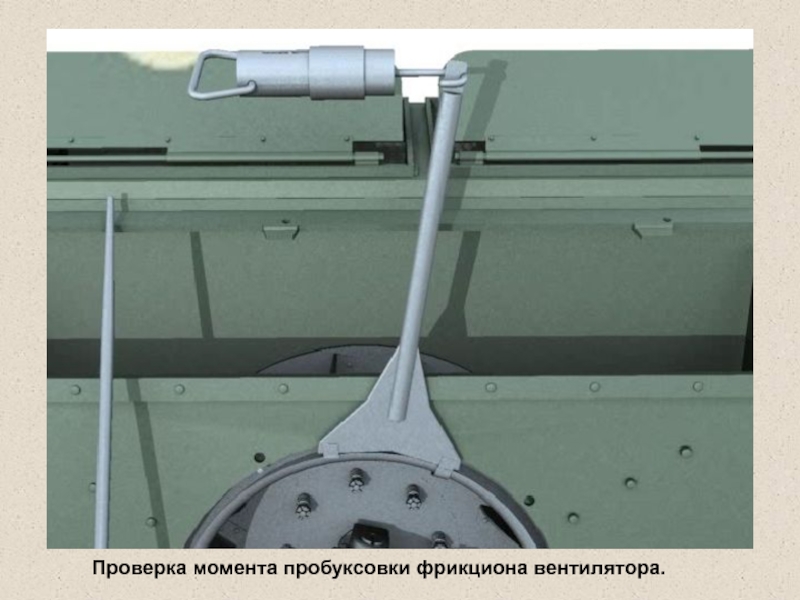

- 35. Проверка момента пробуксовки фрикциона вентилятора.

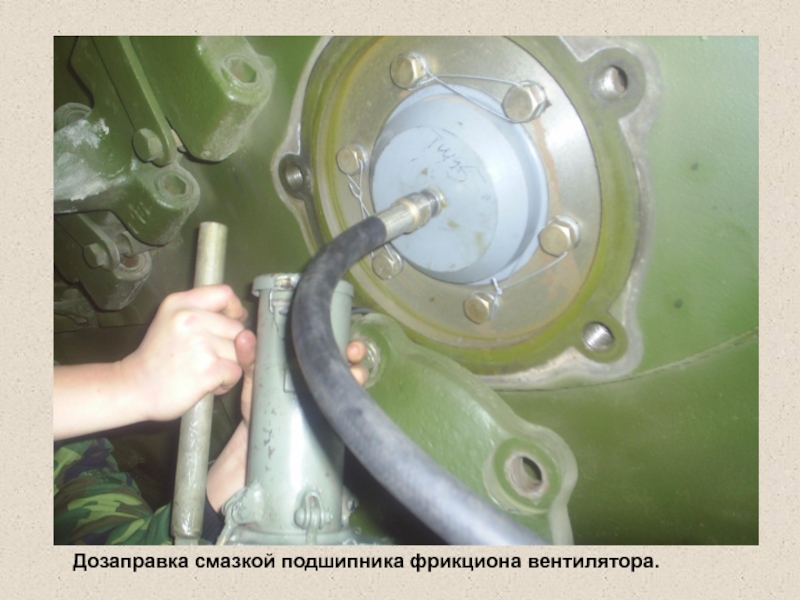

- 36. Дозаправка смазкой подшипника фрикциона вентилятора.

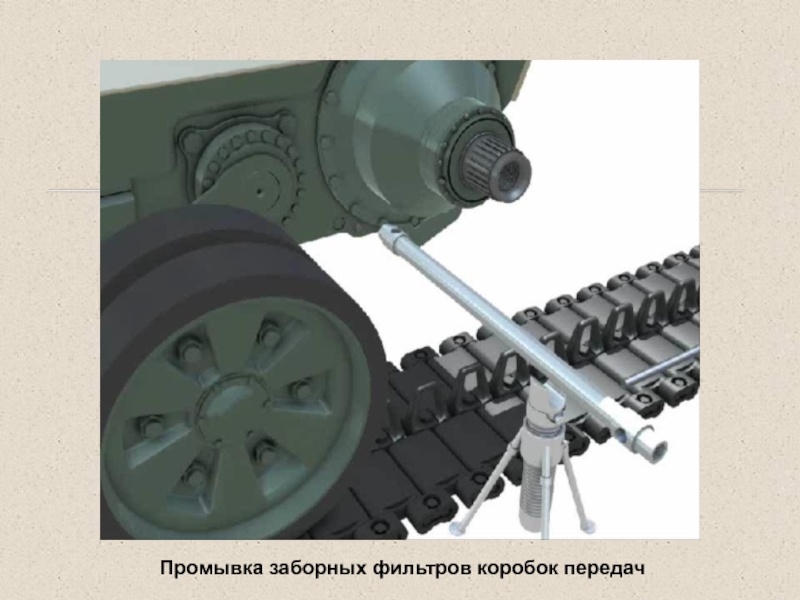

- 37. Промывка заборных фильтров коробок передач

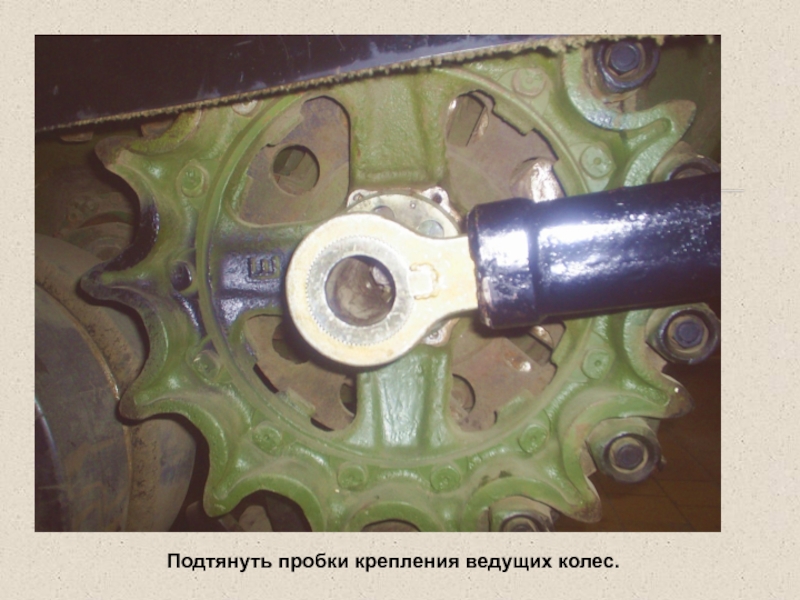

- 38. Подтянуть пробки крепления ведущих колес.

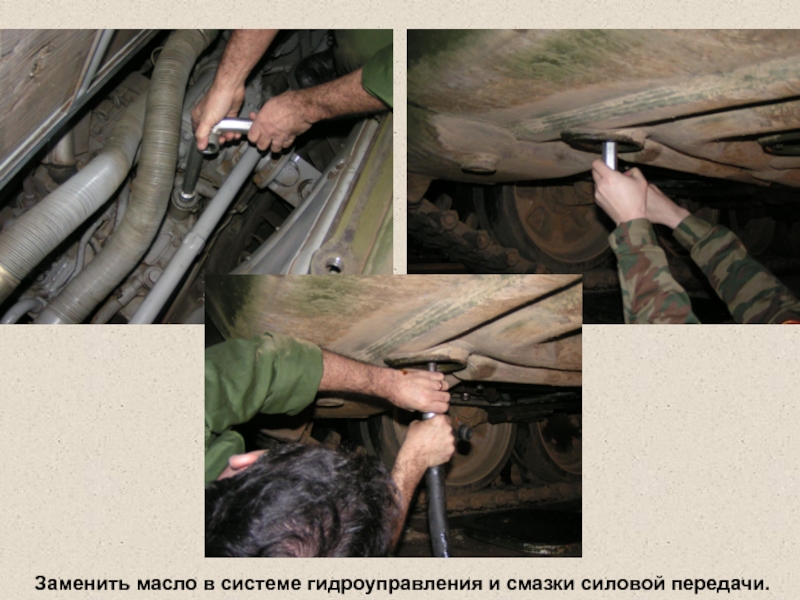

- 39. Заменить масло в системе гидроуправления и смазки силовой передачи.

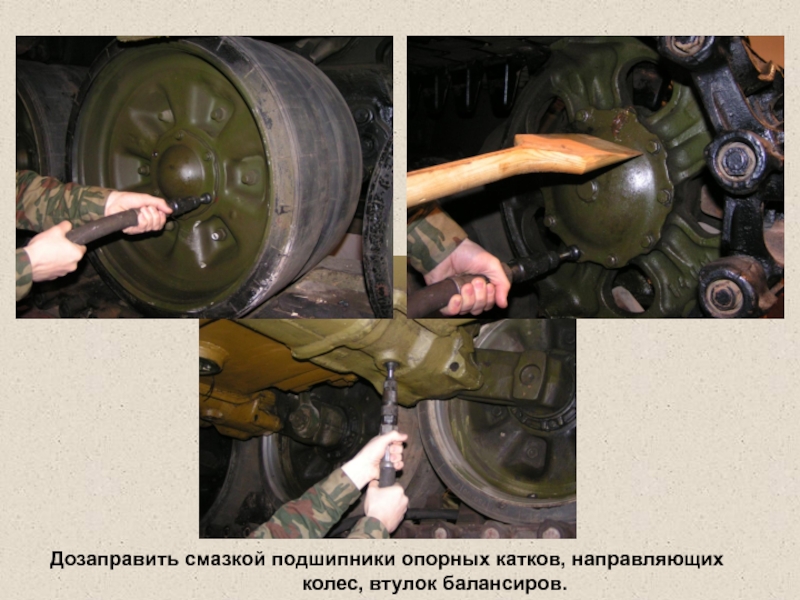

- 40. Дозаправить смазкой подшипники опорных катков, направляющих колес, втулок балансиров.

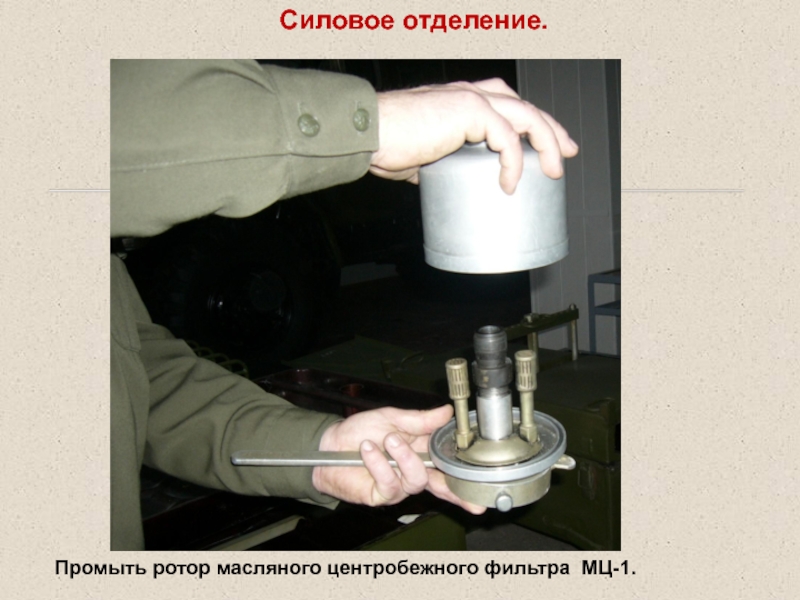

- 41. Промыть ротор масляного центробежного фильтра МЦ-1. Силовое отделение.

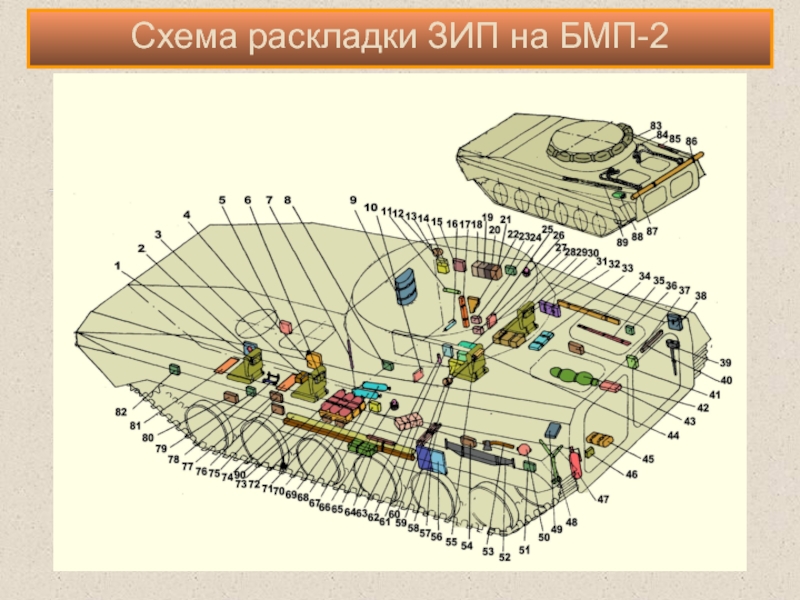

- 42. Схема раскладки ЗИП на БМП-2

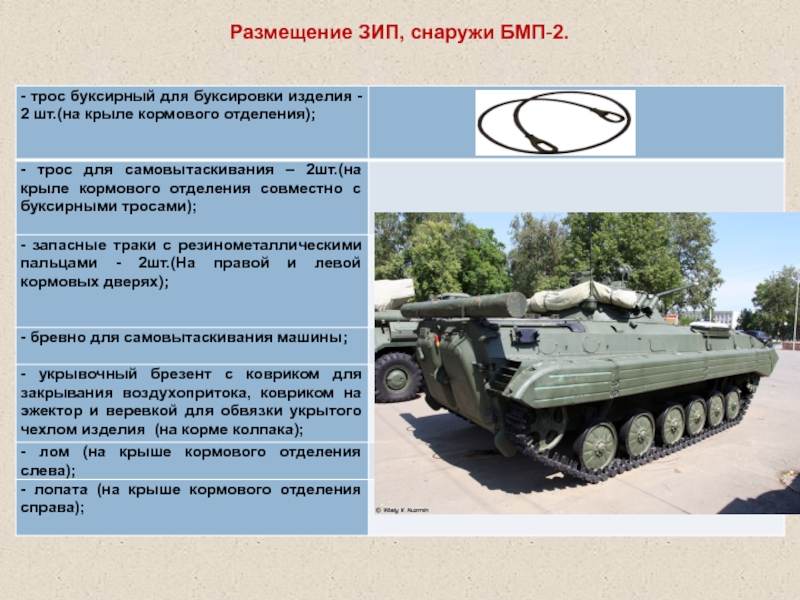

- 43. Размещение ЗИП, снаружи БМП-2.
- 44. Размещение ЗИП, в отделении управления БМП-2.
- 45. Размещение ЗИП, в боевом отделении БМП-2.

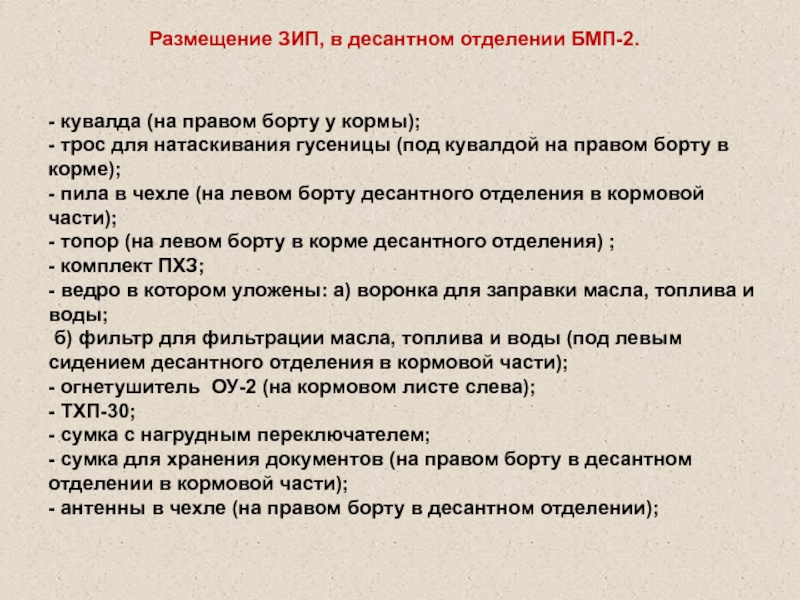

- 46. Размещение ЗИП, в десантном отделении БМП-2.- кувалда

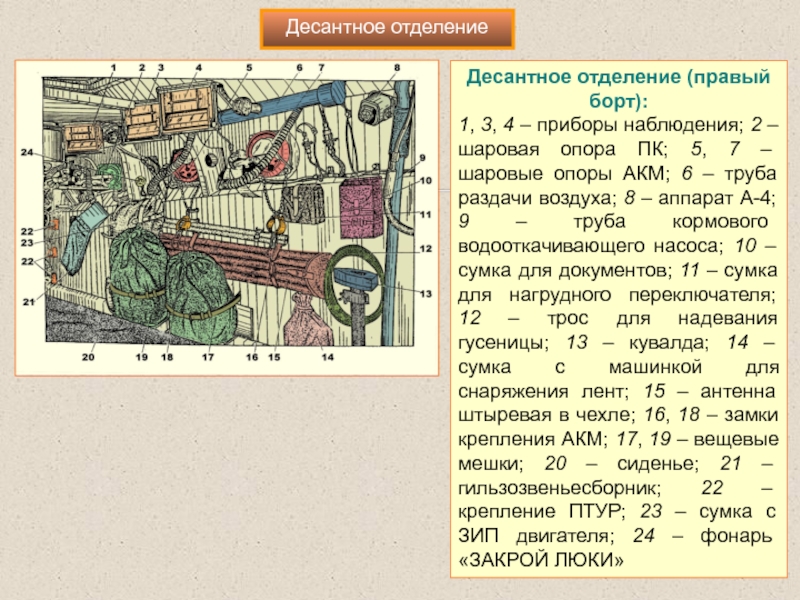

- 47. Десантное отделениеДесантное отделение (правый борт):1, 3, 4

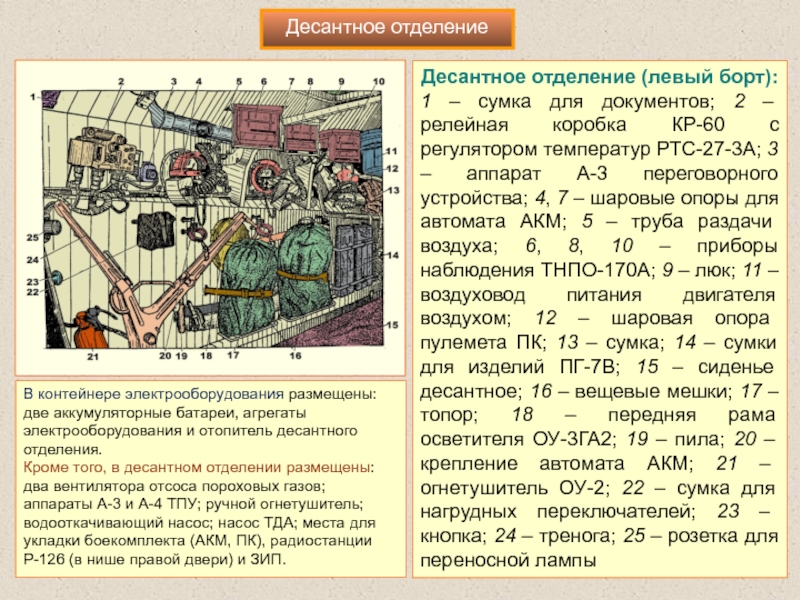

- 48. Десантное отделениеДесантное отделение (левый борт):1 – сумка
- 49. ВЫПОЛНИТЬ РАБОТЫ ЕЖЕДНЕВНОГО ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ И ДОПОЛНИТЕЛЬНО:ПО
- 50. ГАЕК КРЕПЛЕНИЯ СКОБ ГУСЕНИЧНЫХ ЛЕНТПРОВЕРИТЬ ЗАТЯЖКУ:

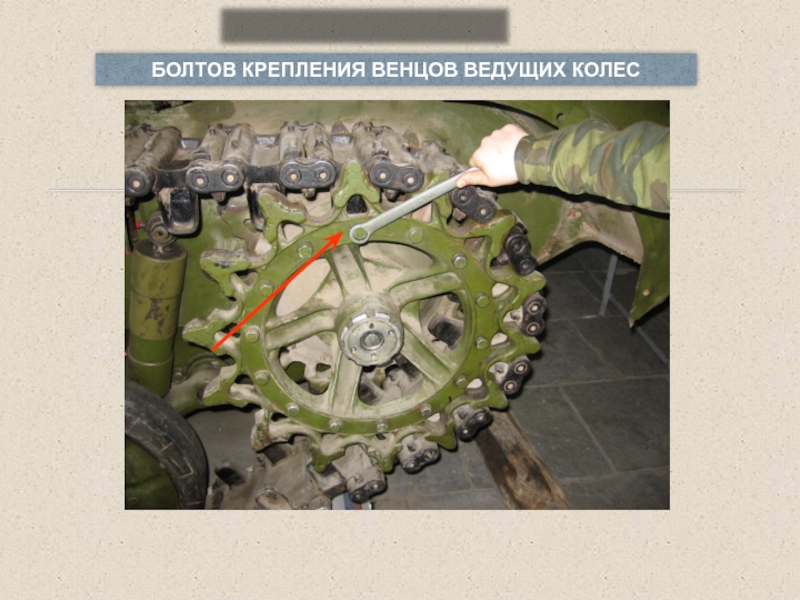

- 51. БОЛТОВ КРЕПЛЕНИЯ ВЕНЦОВ ВЕДУЩИХ КОЛЕСПРОВЕРИТЬ ЗАТЯЖКУ:
- 52. ПРОВЕРИТЬ НАТЯЖЕНИЕ ГУСЕНИЧНЫХ ЛЕНТ6-8 мм.
- 53. СМАЗАТЬОПОРНЫЕ КАТКИЛитол-24

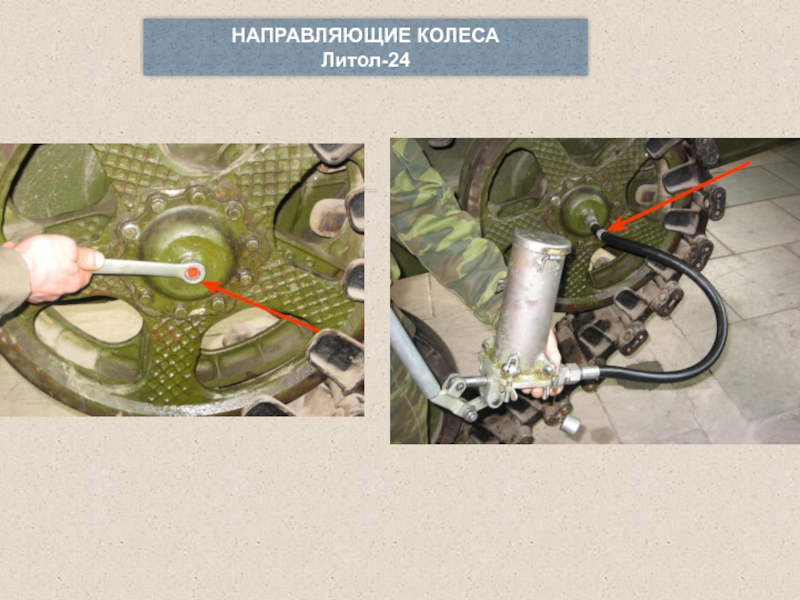

- 54. НАПРАВЛЯЮЩИЕ КОЛЕСАЛитол-24

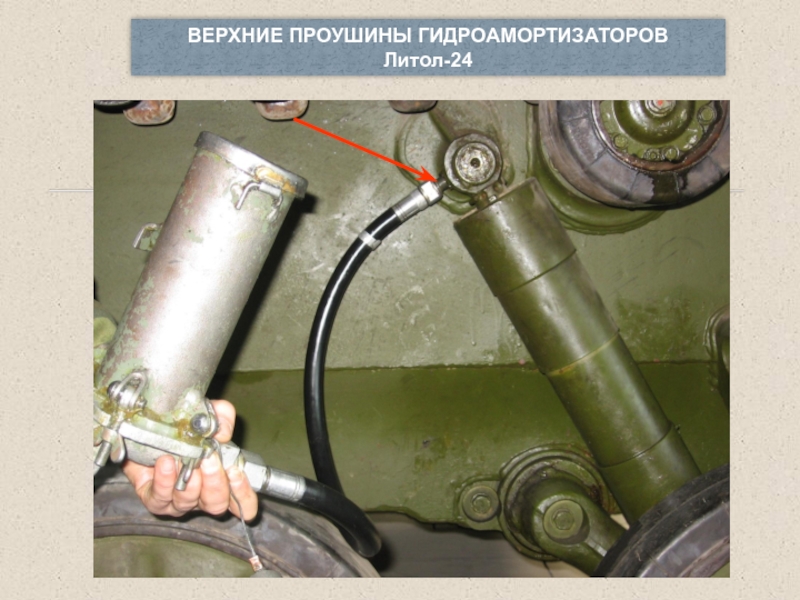

- 55. ВЕРХНИЕ ПРОУШИНЫ ГИДРОАМОРТИЗАТОРОВЛитол-24

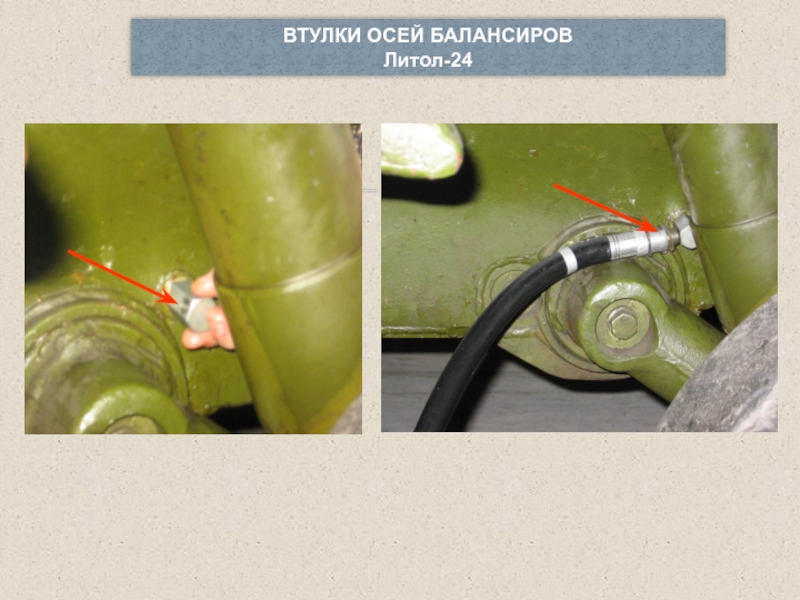

- 56. ВТУЛКИ ОСЕЙ БАЛАНСИРОВЛитол-24
- 57. ДОЗАПРАВИТЬПОДДЕРЖИВАЮЩИЕ КАТКИМасло МТ-16

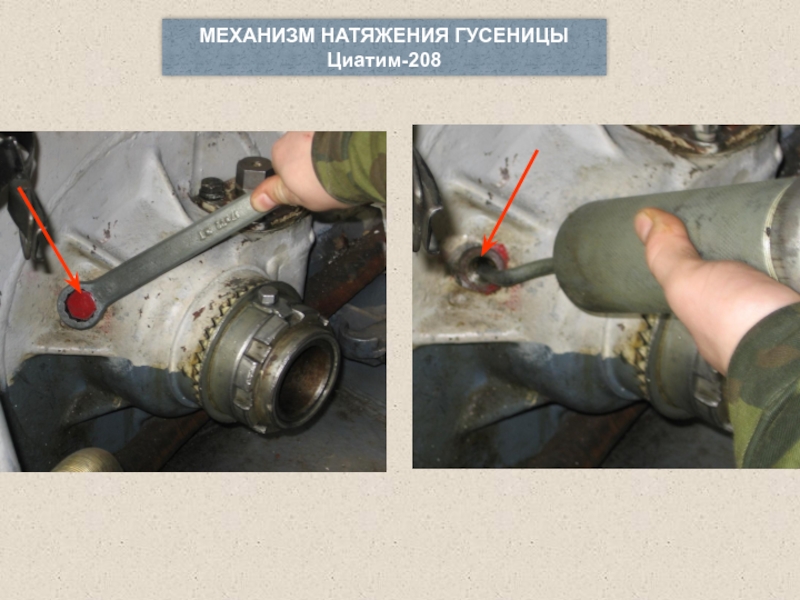

- 58. МЕХАНИЗМ НАТЯЖЕНИЯ ГУСЕНИЦЫЦиатим-208

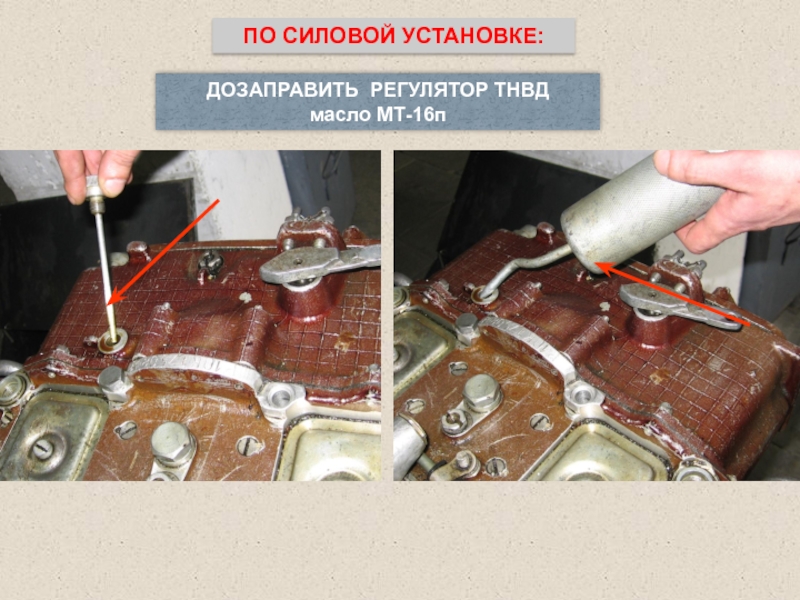

- 59. ПО СИЛОВОЙ УСТАНОВКЕ:ДОЗАПРАВИТЬ РЕГУЛЯТОР ТНВДмасло МТ-16п

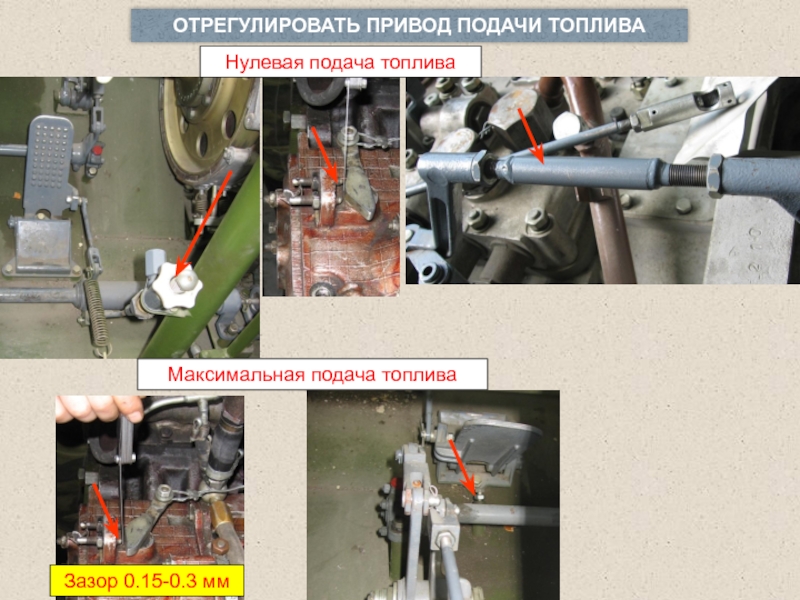

- 60. ОТРЕГУЛИРОВАТЬ ПРИВОД ПОДАЧИ ТОПЛИВАНулевая подача топливаМаксимальная подача топливаЗазор 0.15-0.3 мм
- 61. ПРОМЫТЬ:ФИЛЬТР ГРУБОЙ ОЧИСТКИ МАСЛА
- 62. ФИЛЬТР ТОНКОЙ ОЧИСТКИ МАСЛА
- 63. ДОЗАПРАВИТЬ:БОРТОВЫЕ ПЕРЕДАЧИмасло МТ-16п)
- 64. СТОЯНОЧНЫЙ ТОРМОЗ0.3 – 1.0 мм

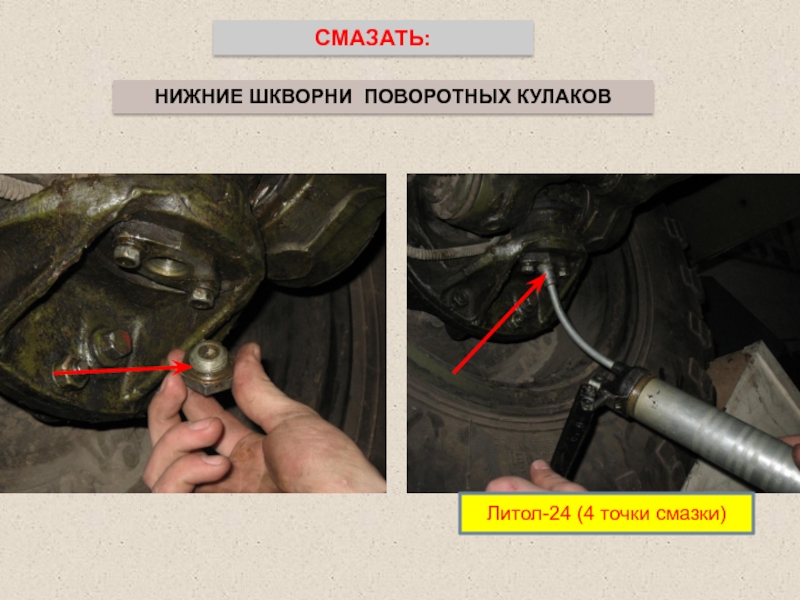

- 65. СМАЗАТЬ:НИЖНИЕ ШКВОРНИ ПОВОРОТНЫХ КУЛАКОВЛитол-24 (4 точки смазки)

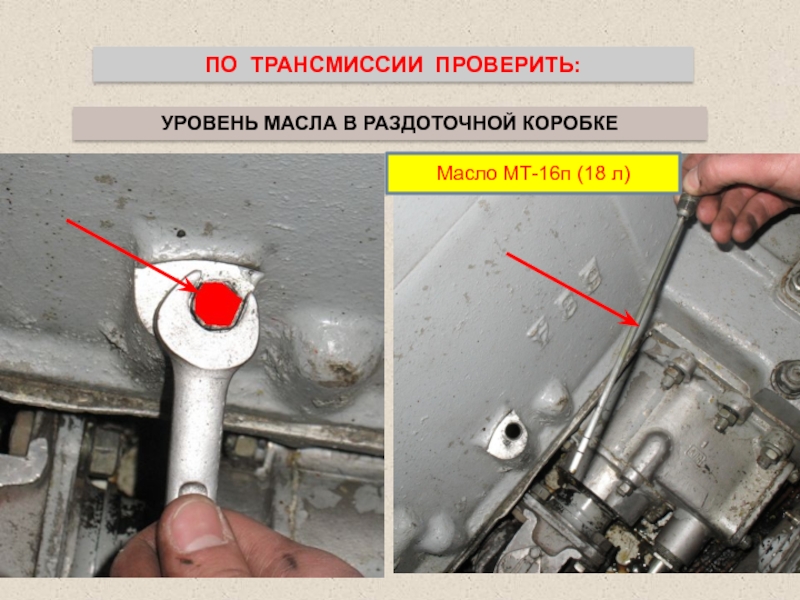

- 66. ПО ТРАНСМИССИИ ПРОВЕРИТЬ:УРОВЕНЬ МАСЛА В РАЗДОТОЧНОЙ КОРОБКЕ Масло МТ-16п (18 л)

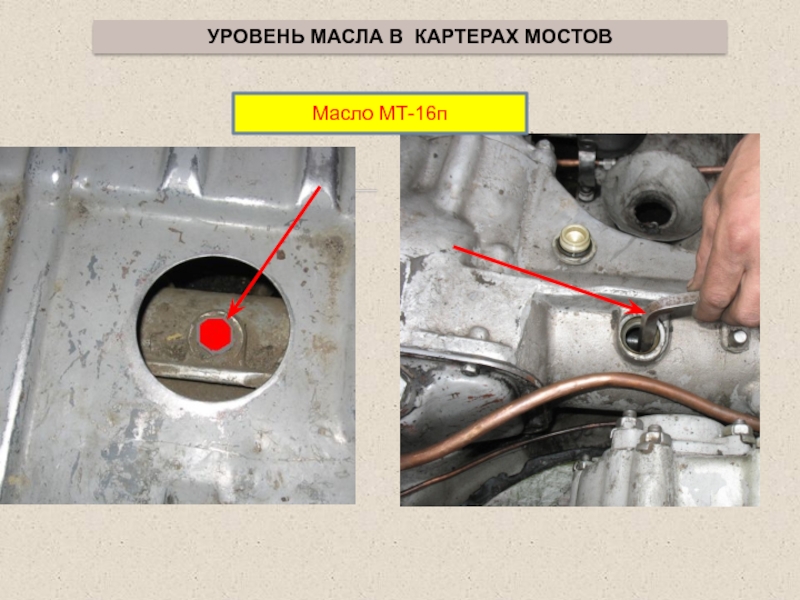

- 67. УРОВЕНЬ МАСЛА В КАРТЕРАХ МОСТОВ Масло МТ-16п

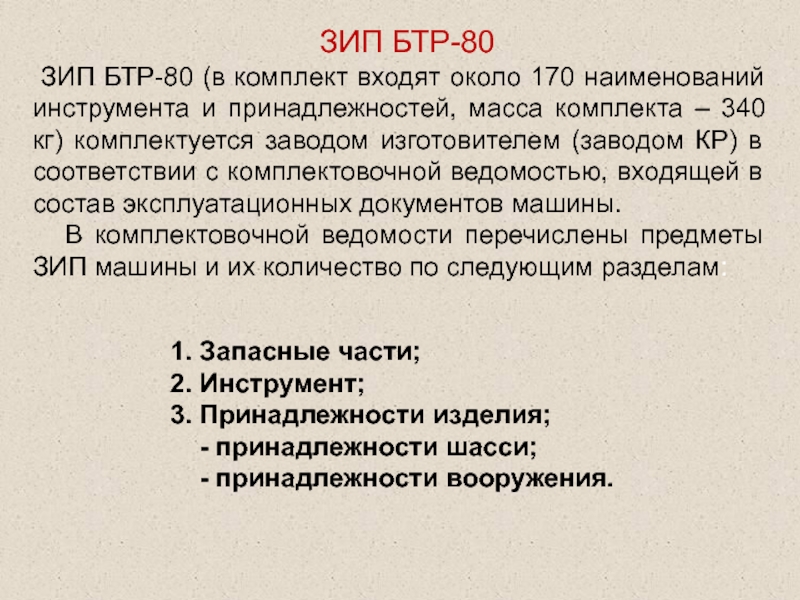

- 68. ЗИП БТР-80 ЗИП БТР-80 (в комплект

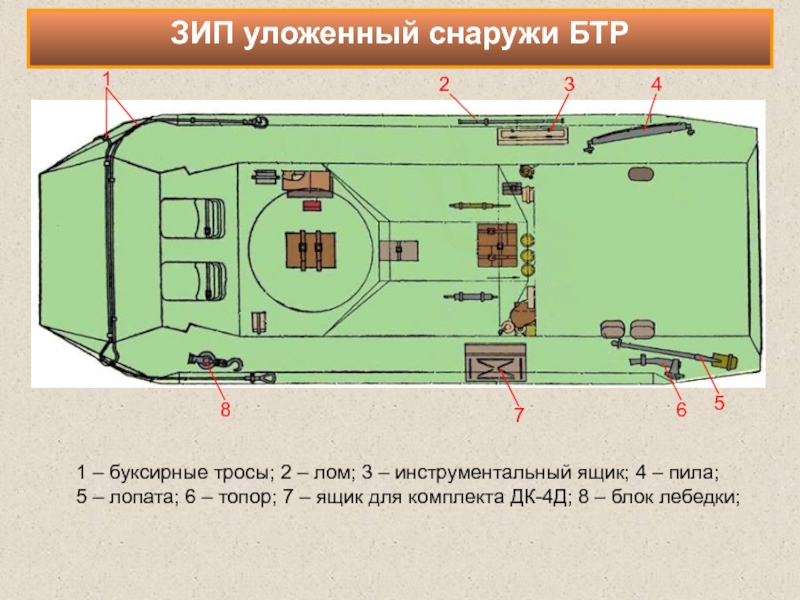

- 69. 1 – буксирные тросы; 2 – лом;

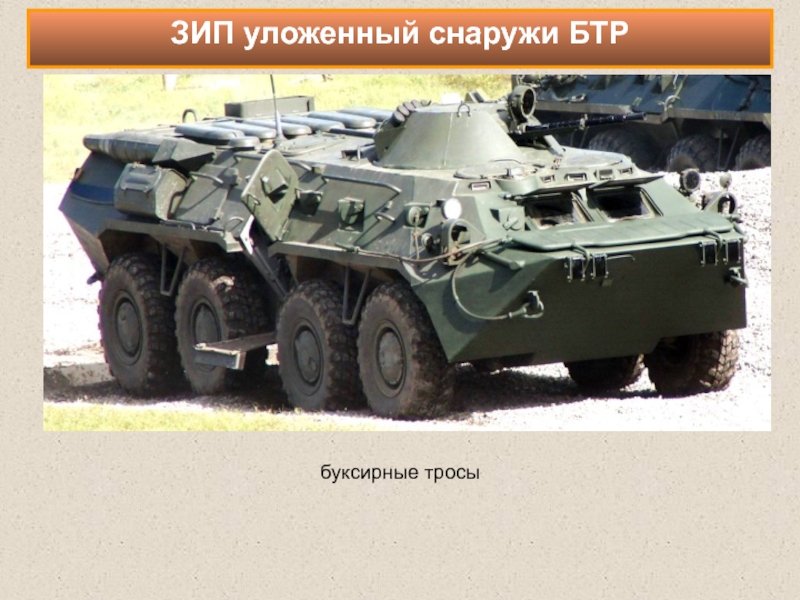

- 70. буксирные тросыЗИП уложенный снаружи БТР

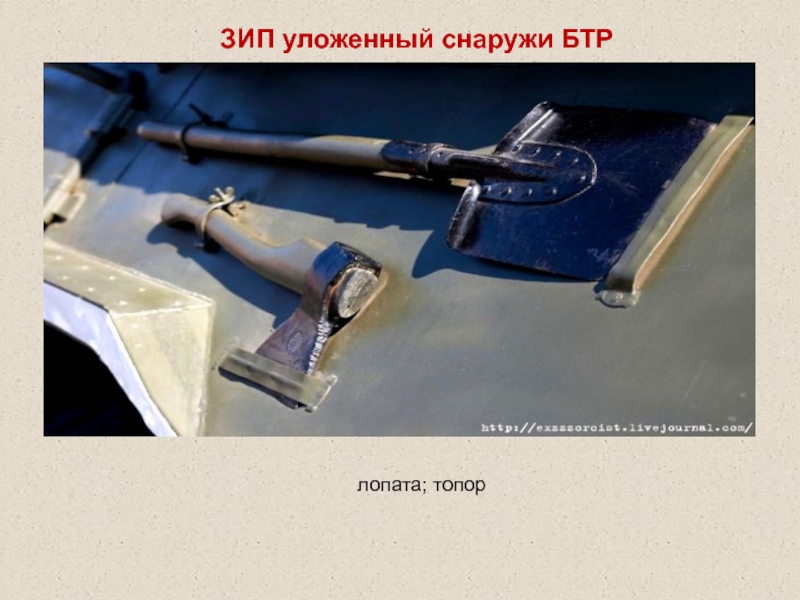

- 71. ЗИП уложенный снаружи БТРлопата; топор

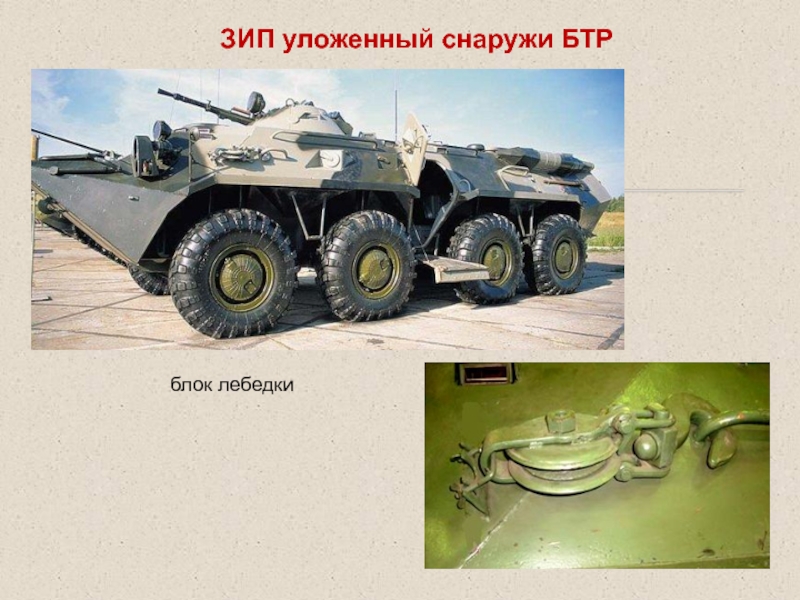

- 72. ЗИП уложенный снаружи БТРблок лебедки

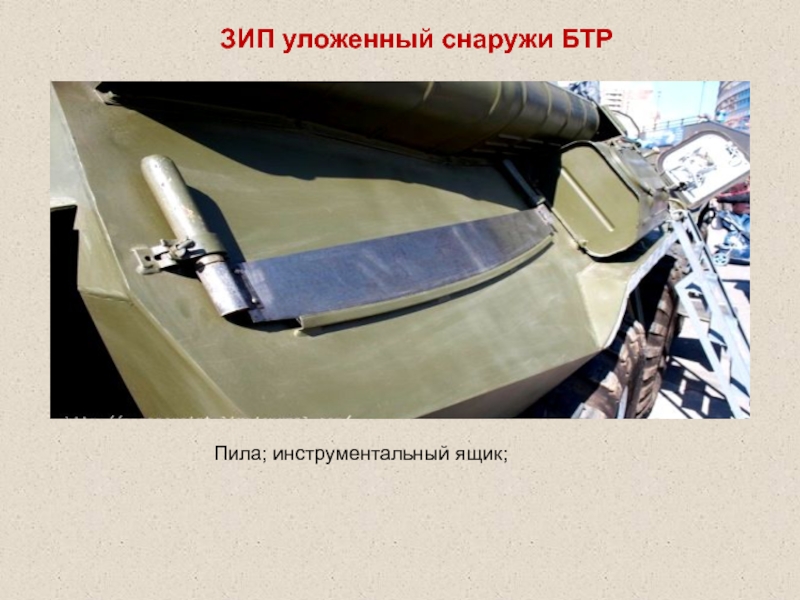

- 73. ЗИП уложенный снаружи БТРПила; инструментальный ящик;

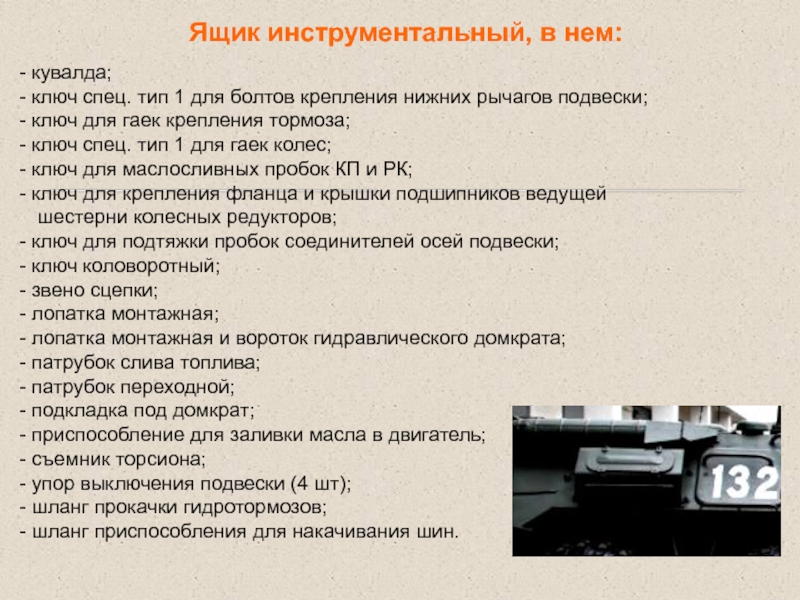

- 74. Ящик инструментальный, в нем: кувалда; ключ спец.

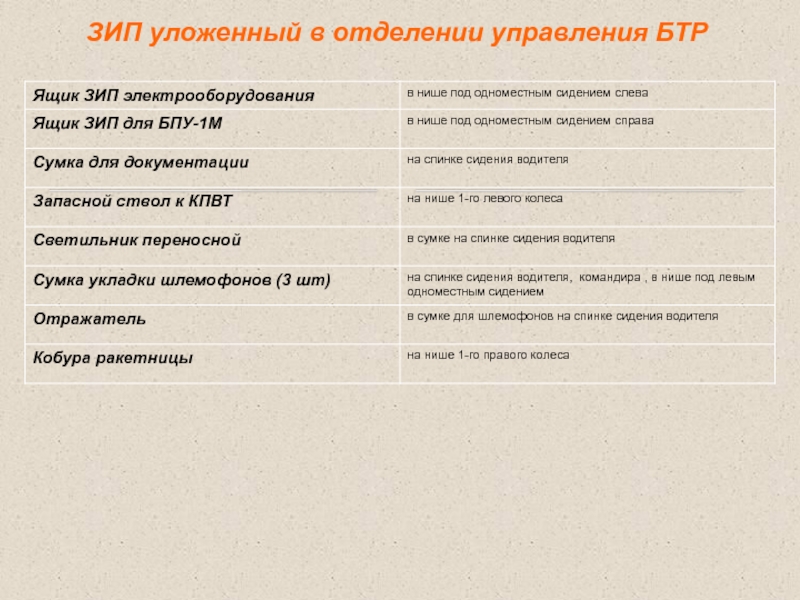

- 75. ЗИП уложенный в отделении управления БТР
- 76. 24 – ЗИП башенной установки; 27 –

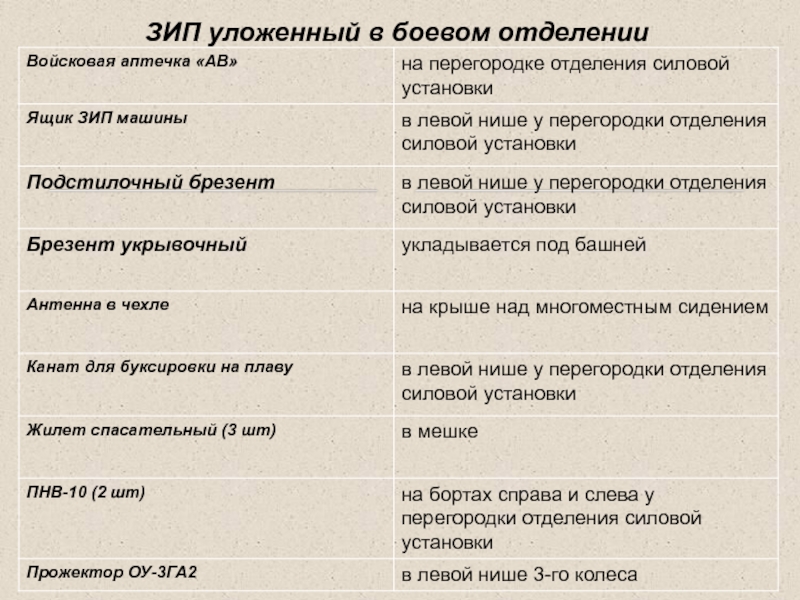

- 77. ЗИП уложенный в боевом отделении БТР

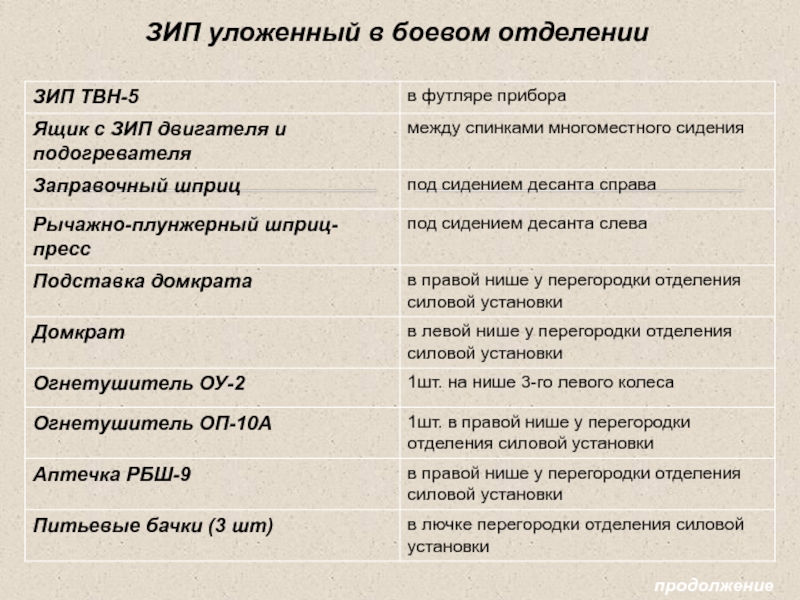

- 78. ЗИП уложенный в боевом отделениипродолжение
- 79. ЗИП уложенный в боевом отделении

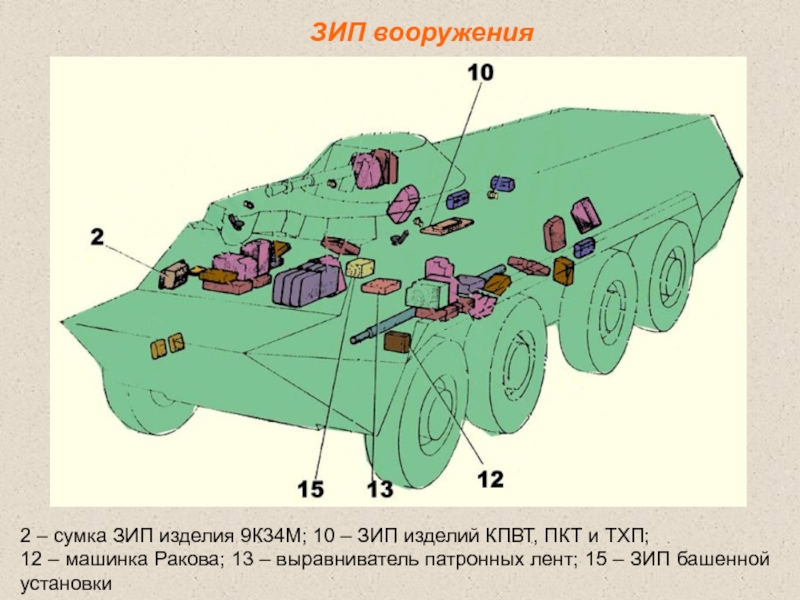

- 80. 2 – сумка ЗИП изделия 9К34М; 10

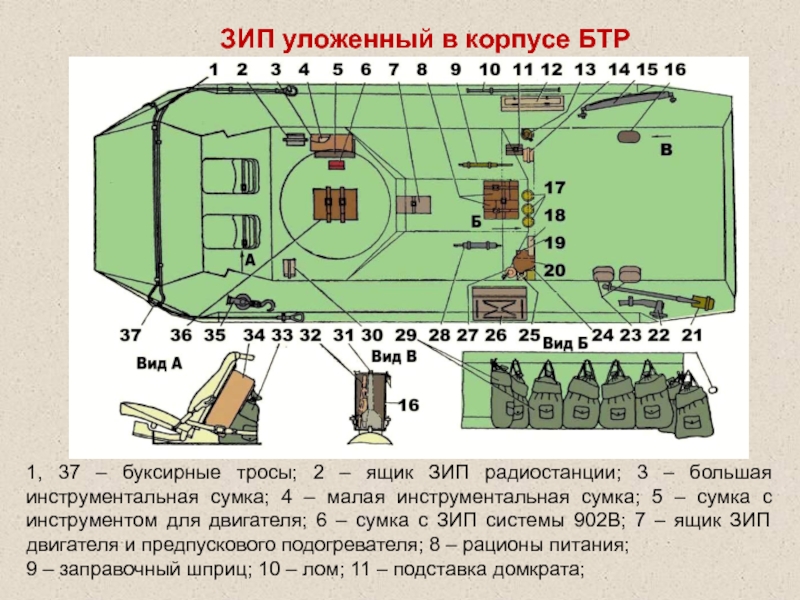

- 81. ЗИП уложенный в корпусе БТР1, 37 –

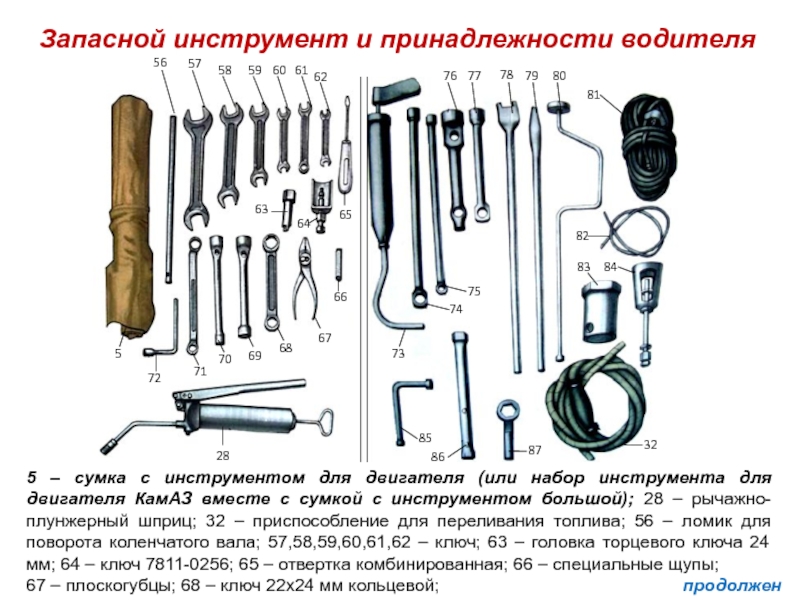

- 82. Запасной инструмент и принадлежности водителя5 – сумка

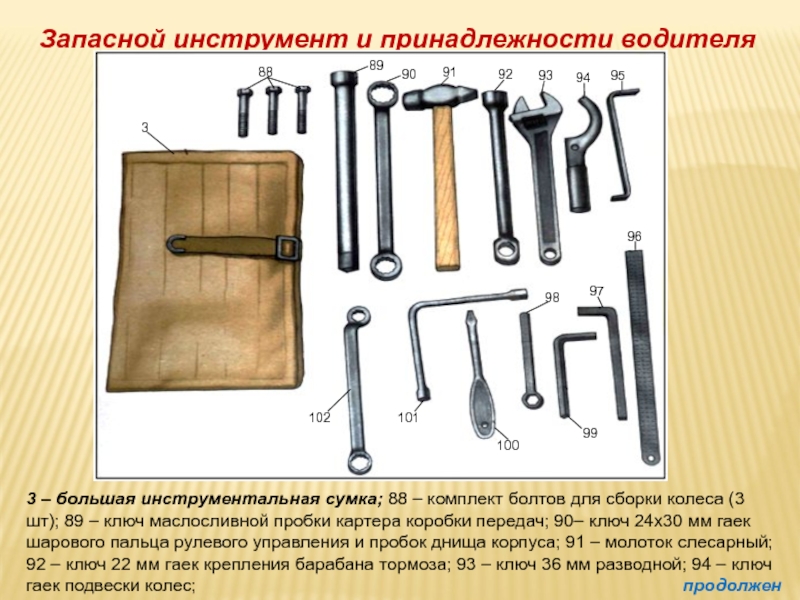

- 83. Запасной инструмент и принадлежности водителя3 – большая

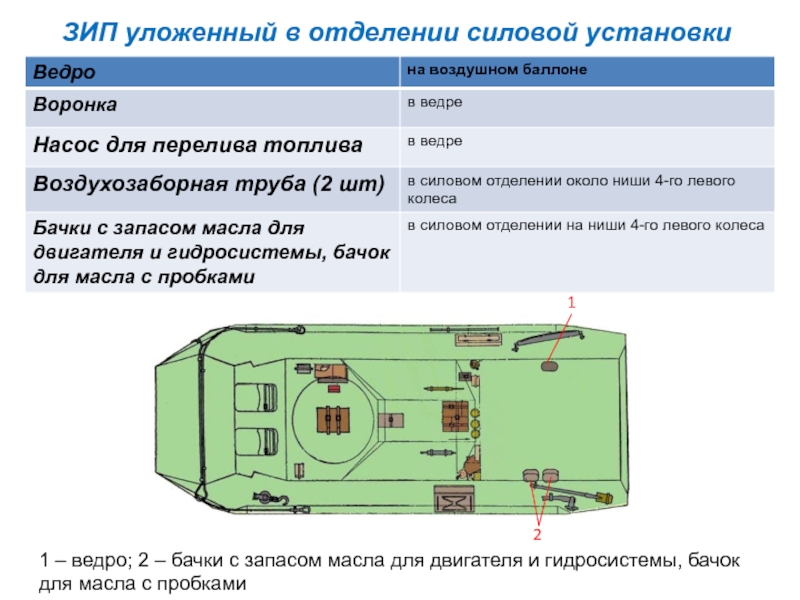

- 84. ЗИП уложенный в отделении силовой установки
- 85. ЗИП уложенный в отделении силовой установки1 –

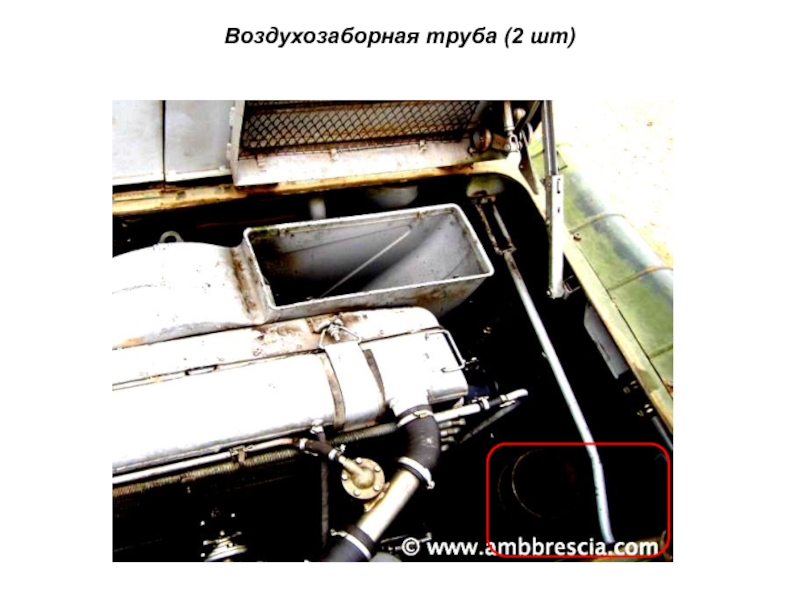

- 86. Воздухозаборная труба (2 шт)
- 87. Не возимый комплект ЗИП БТР-80.

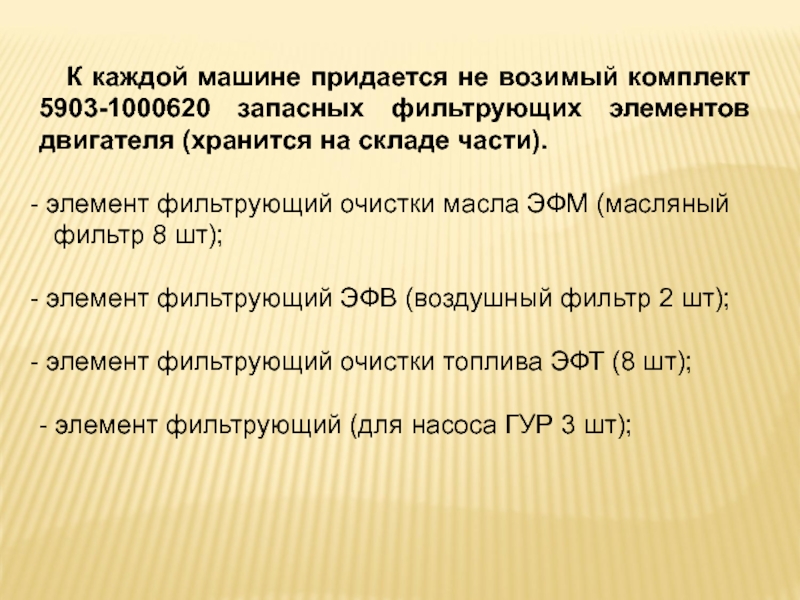

- 88. К каждой машине придается не

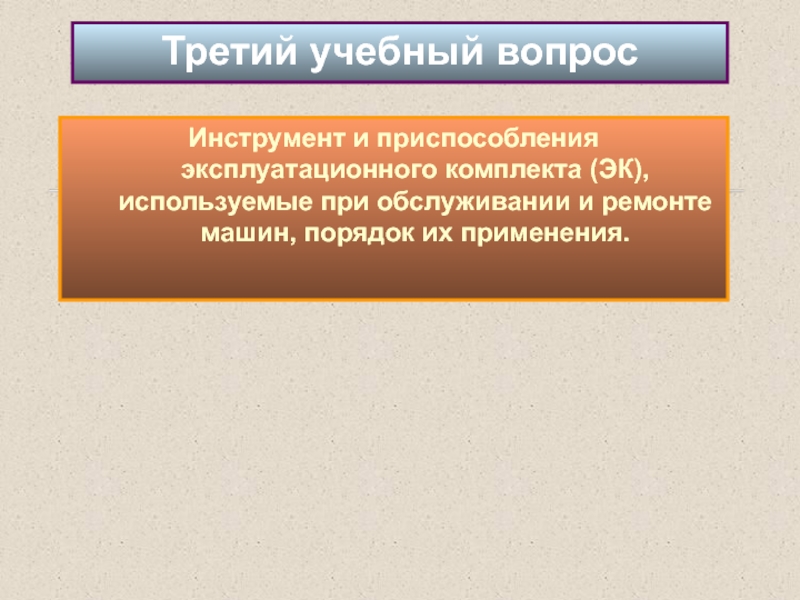

- 89. Третий учебный вопросИнструмент и приспособления эксплуатационного комплекта

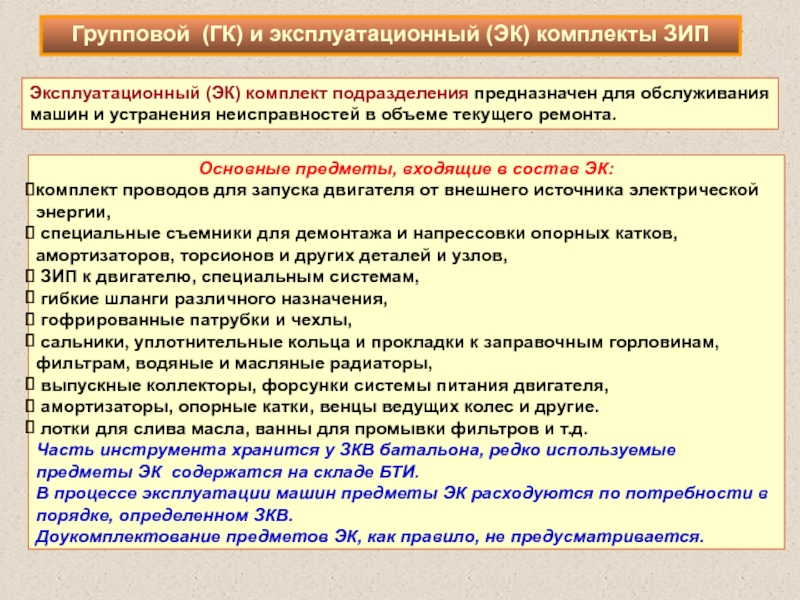

- 90. Эксплуатационный (ЭК) комплект подразделения предназначен для обслуживания

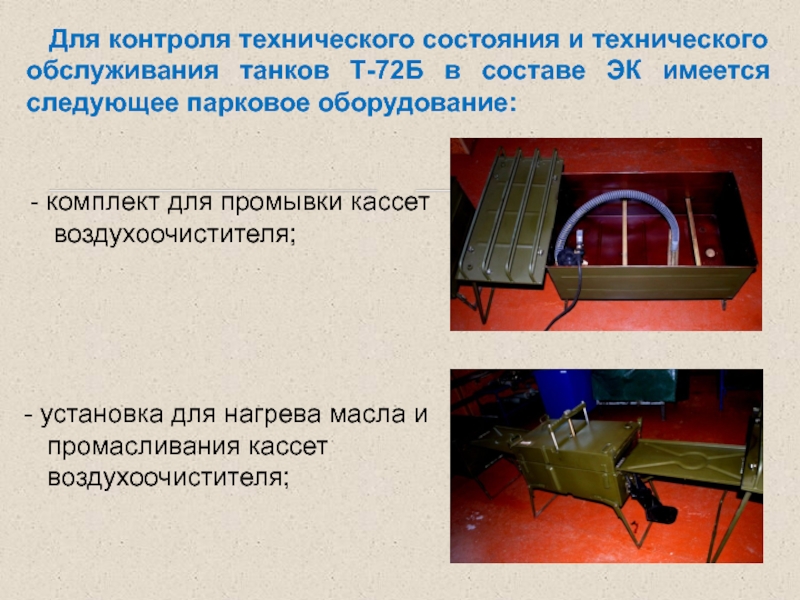

- 91. Для контроля технического состояния и

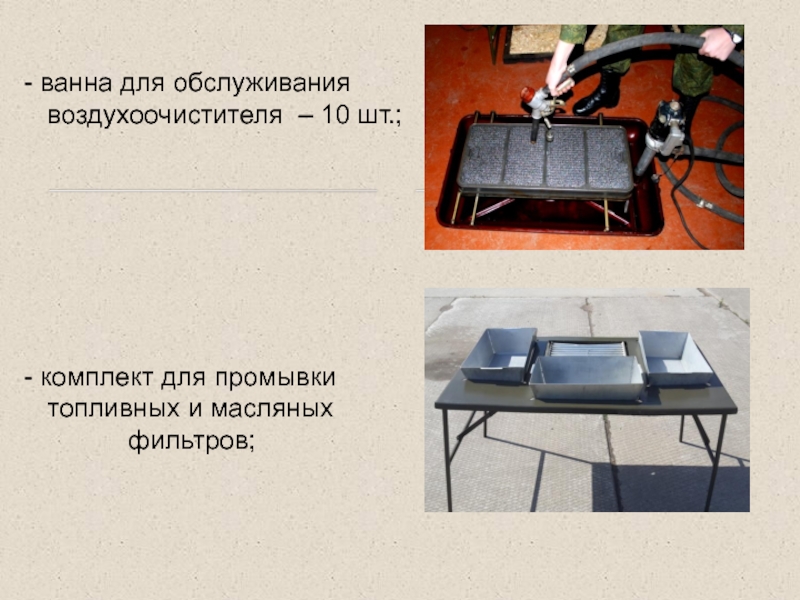

- 92. ванна для обслуживания воздухоочистителя –

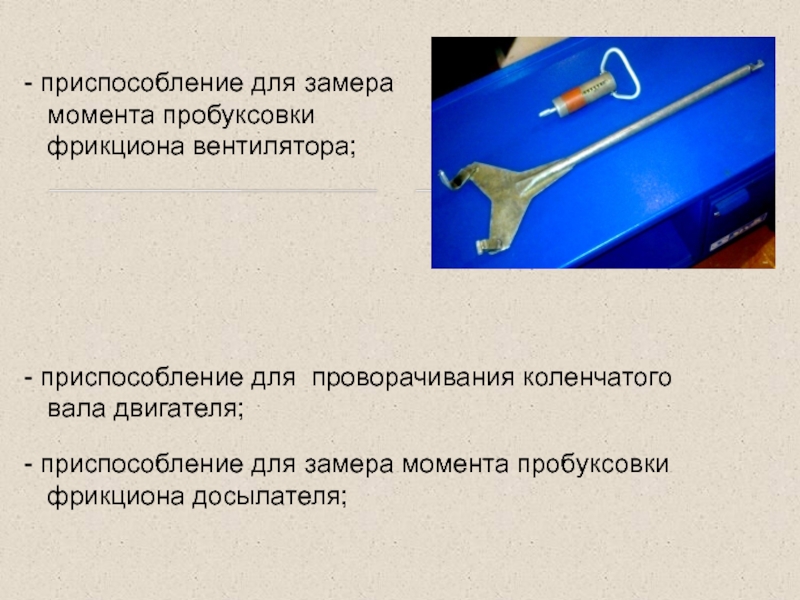

- 93. приспособление для замера момента пробуксовки

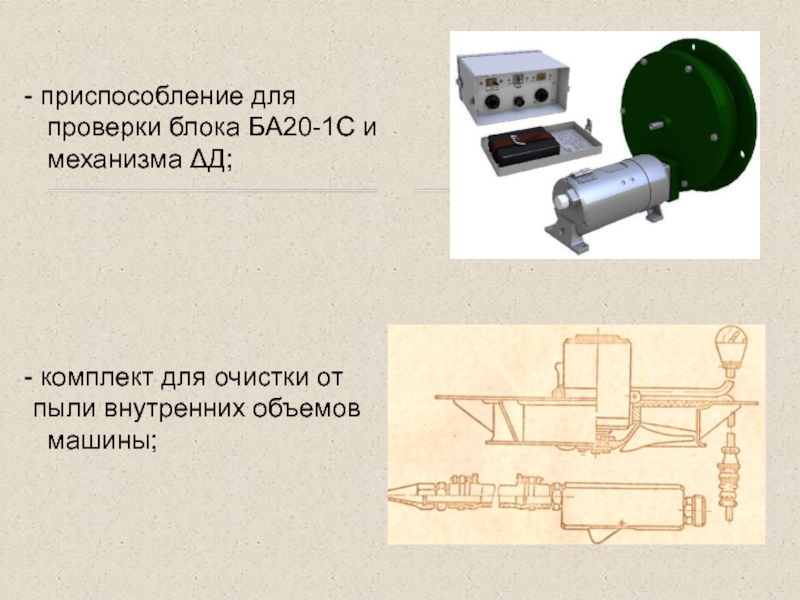

- 94. приспособление для проверки блока БА20-1С

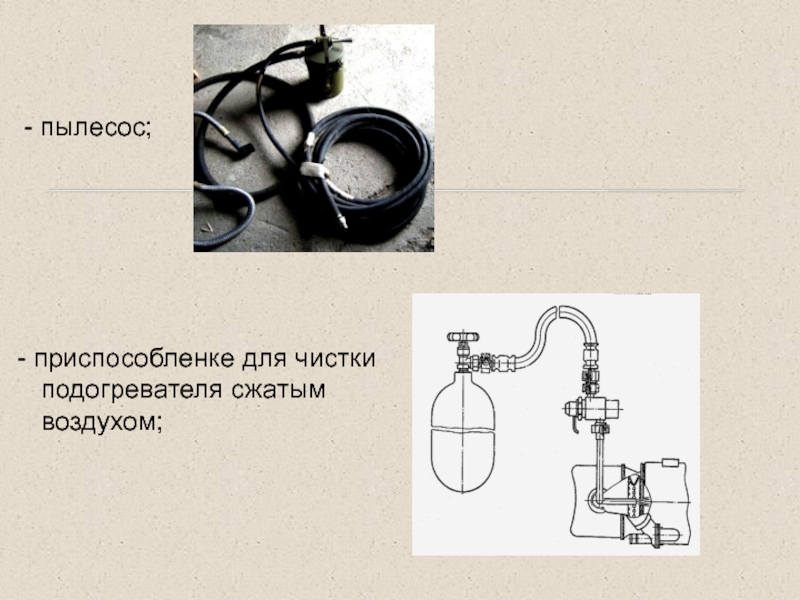

- 95. пылесос; приспособленке для чистки подогревателя сжатым воздухом;

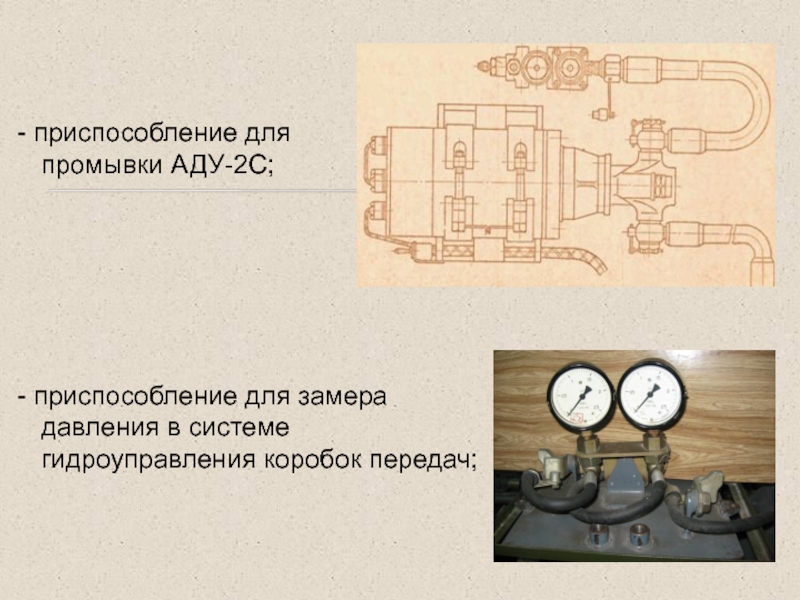

- 96. приспособление для промывки АДУ-2С; приспособление

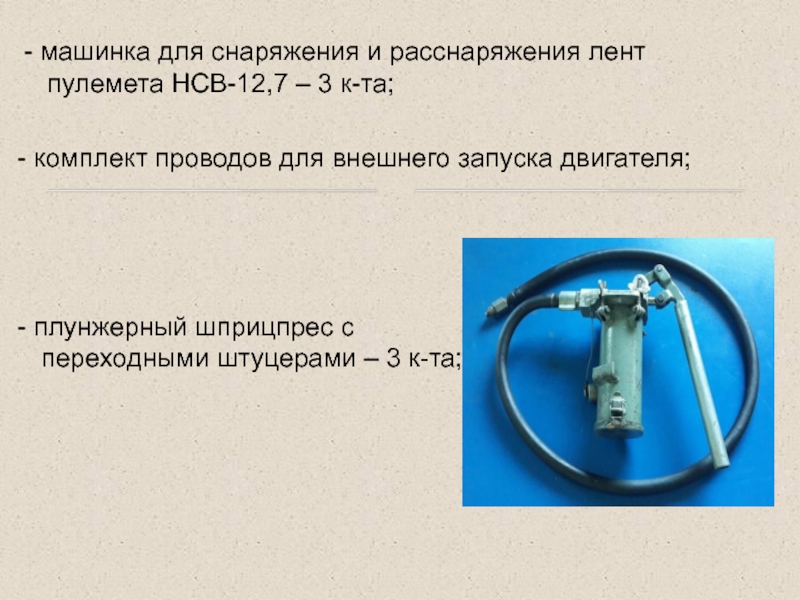

- 97. машинка для снаряжения и расснаряжения лент

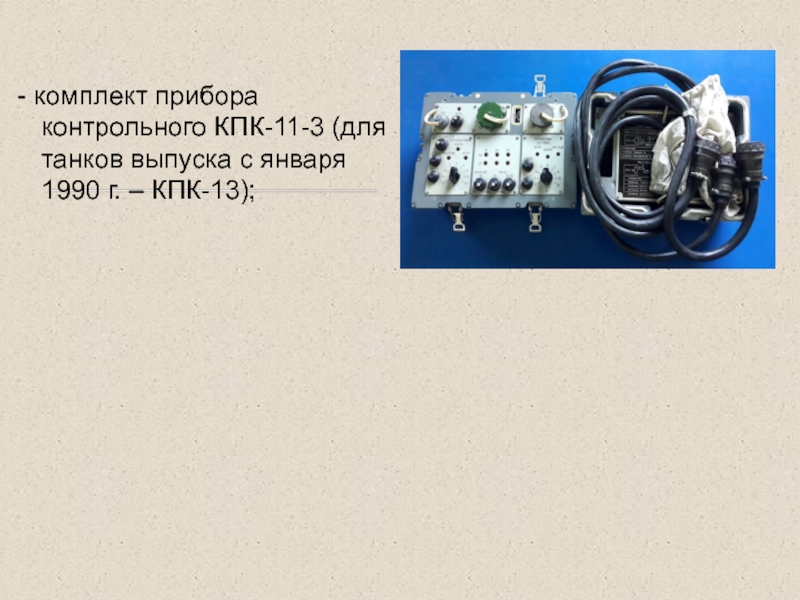

- 98. комплект прибора контрольного КПК-11-3 (для

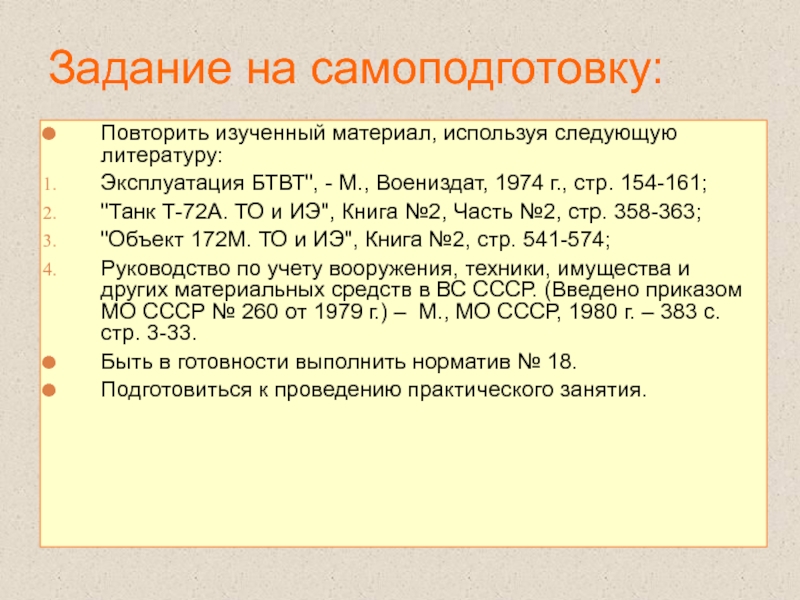

- 99. Задание на самоподготовку: Повторить изученный материал, используя
- 100. Скачать презентанцию
Тема № 2: ЗИП машины и средства технического обслуживания.Занятие № 1:«Назначение и укладка комплекта ЗИП»
Слайды и текст этой презентации
Слайд 1Кафедра танковых войск
Учебная дисциплина:
СПЕЦИАЛЬНАЯ ПОДГОТОВКА
Разработал доцент кафедры танковых войск:

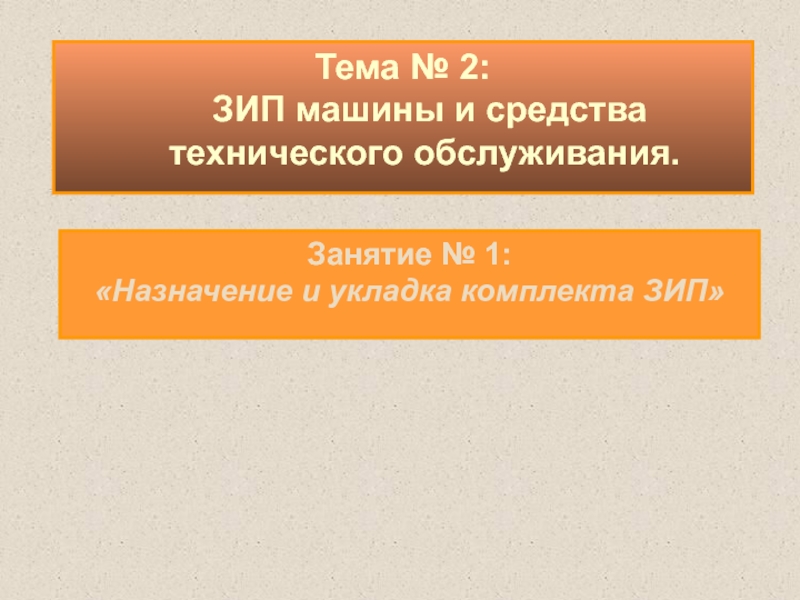

Слайд 2Тема № 2:
ЗИП машины и средства технического обслуживания.
Занятие №
1:
«Назначение и укладка комплекта ЗИП»

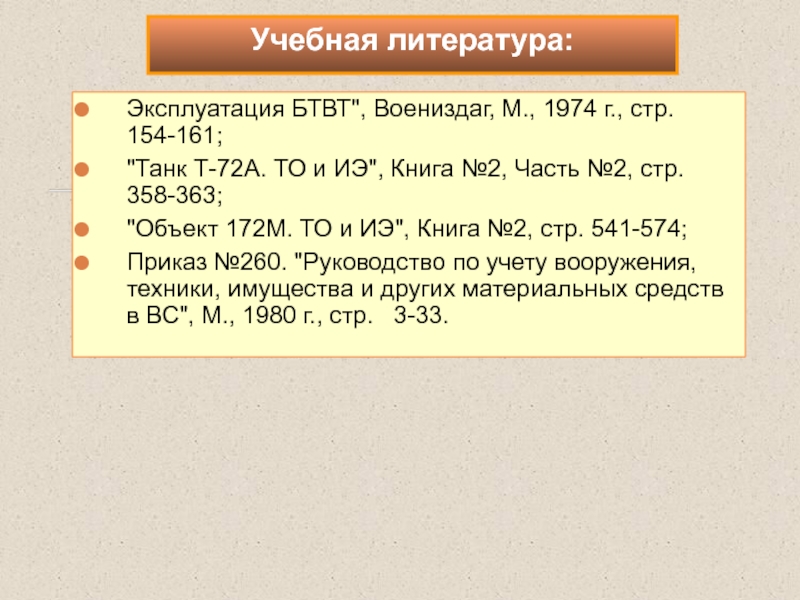

Слайд 3Учебная литература:
Эксплуатация БТВТ", Воениздаг, М., 1974 г., стр. 154-161;
"Танк Т-72А.
ТО и ИЭ", Книга №2, Часть №2, стр. 358-363;
"Объект 172М.
ТО и ИЭ", Книга №2, стр. 541-574;Приказ №260. "Руководство по учету вооружения, техники, имущества и других материальных средств в ВС", М., 1980 г., стр. 3-33.
Слайд 4Назначение и укладка комплекта ЗИП.
Инструмент, приспособления и запасные части
комплекта, используемые при обслуживании силовой установки, трансмиссии, ходовой части, электро
- и спецоборудования, их назначение, места укладки и порядок применения.Инструмент и приспособления эксплуатационного комплекта (ЭК), используемые при обслуживании и ремонте машин, порядок их применения.

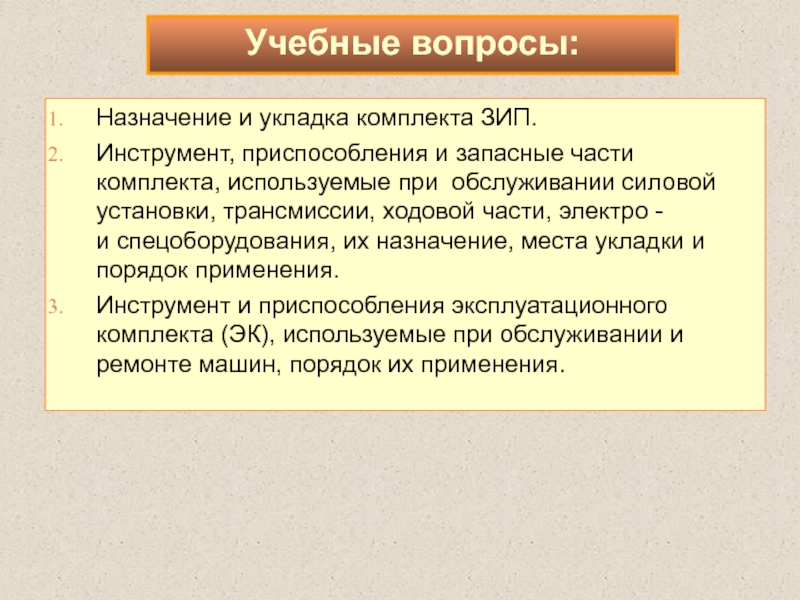

Учебные вопросы:

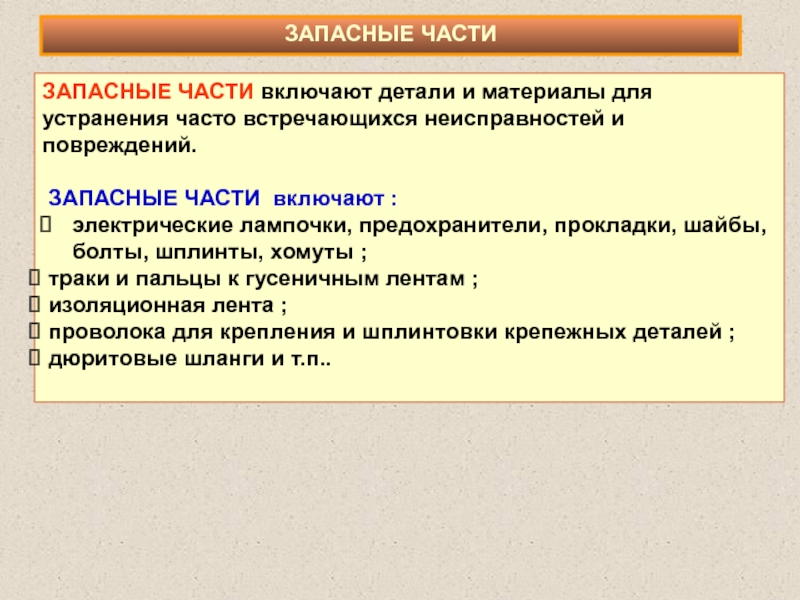

Слайд 7ЗАПАСНЫЕ ЧАСТИ включают детали и материалы для устранения часто встречающихся
неисправностей и повреждений.
ЗАПАСНЫЕ ЧАСТИ включают :
электрические лампочки, предохранители, прокладки,
шайбы, болты, шплинты, хомуты ;траки и пальцы к гусеничным лентам ;
изоляционная лента ;
проволока для крепления и шплинтовки крепежных деталей ;
дюритовые шланги и т.п..
ЗАПАСНЫЕ ЧАСТИ

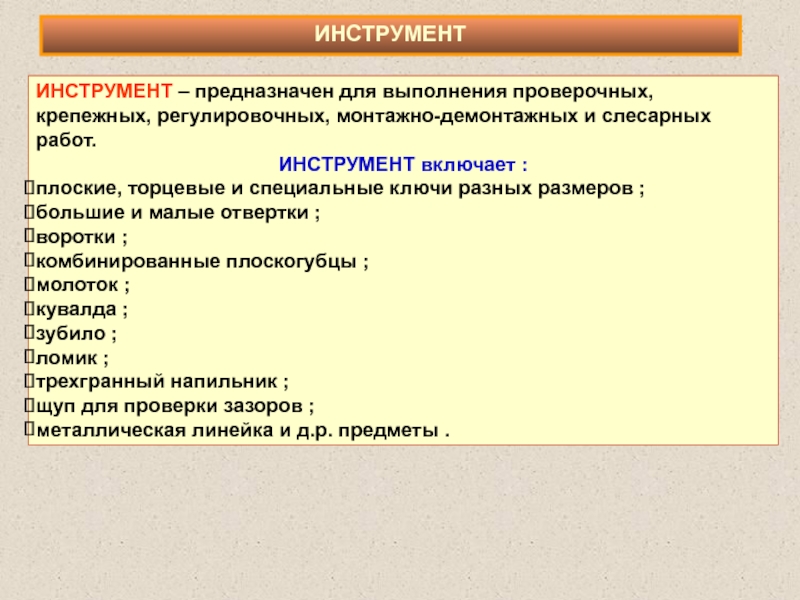

Слайд 8ИНСТРУМЕНТ – предназначен для выполнения проверочных, крепежных, регулировочных, монтажно-демонтажных и
слесарных работ.
ИНСТРУМЕНТ включает :
плоские, торцевые и специальные ключи разных размеров
;большие и малые отвертки ;
воротки ;
комбинированные плоскогубцы ;
молоток ;
кувалда ;
зубило ;
ломик ;
трехгранный напильник ;
щуп для проверки зазоров ;
металлическая линейка и д.р. предметы .
ИНСТРУМЕНТ

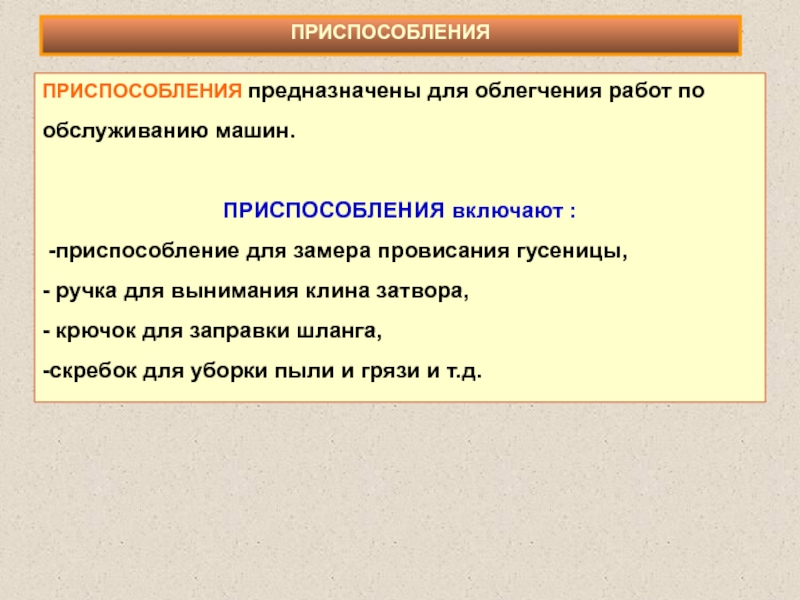

Слайд 9ПРИСПОСОБЛЕНИЯ
ПРИСПОСОБЛЕНИЯ предназначены для облегчения работ по обслуживанию машин.
ПРИСПОСОБЛЕНИЯ включают :
-приспособление для замера провисания гусеницы,
- ручка для вынимания клина
затвора, - крючок для заправки шланга,
-скребок для уборки пыли и грязи и т.д.

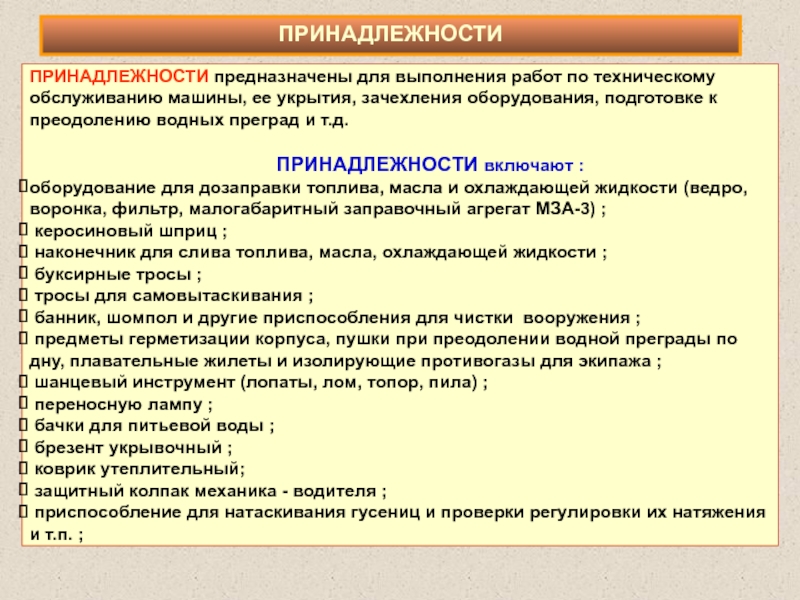

Слайд 10ПРИНАДЛЕЖНОСТИ предназначены для выполнения работ по техническому обслуживанию машины, ее
укрытия, зачехления оборудования, подготовке к преодолению водных преград и т.д.
ПРИНАДЛЕЖНОСТИ включают :оборудование для дозаправки топлива, масла и охлаждающей жидкости (ведро, воронка, фильтр, малогабаритный заправочный агрегат МЗА-3) ;
керосиновый шприц ;
наконечник для слива топлива, масла, охлаждающей жидкости ;
буксирные тросы ;
тросы для самовытаскивания ;
банник, шомпол и другие приспособления для чистки вооружения ;
предметы герметизации корпуса, пушки при преодолении водной преграды по дну, плавательные жилеты и изолирующие противогазы для экипажа ;
шанцевый инструмент (лопаты, лом, топор, пила) ;
переносную лампу ;
бачки для питьевой воды ;
брезент укрывочный ;
коврик утеплительный;
защитный колпак механика - водителя ;
приспособление для натаскивания гусениц и проверки регулировки их натяжения и т.п. ;
ПРИНАДЛЕЖНОСТИ

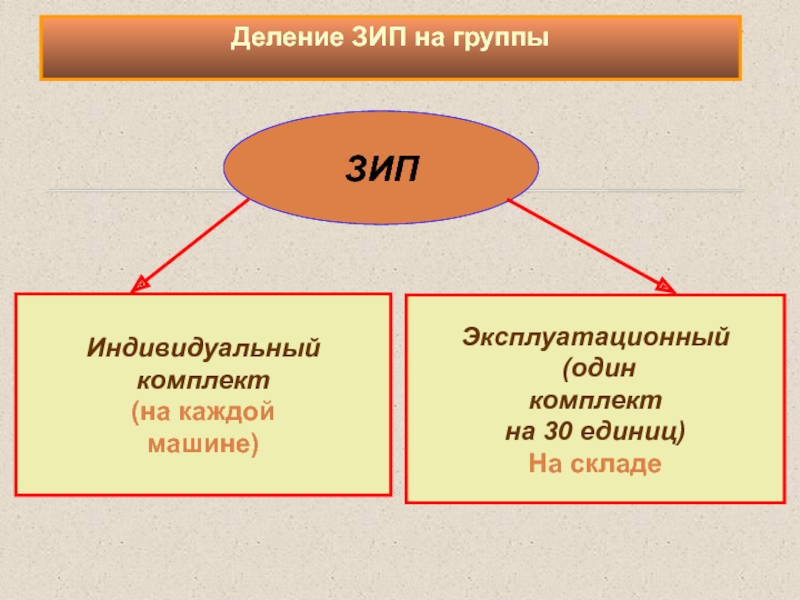

Слайд 11ЗИП
Индивидуальный комплект
(на каждой
машине)
Эксплуатационный
(один
комплект
на 30 единиц)
На складе
Деление ЗИП на
группы

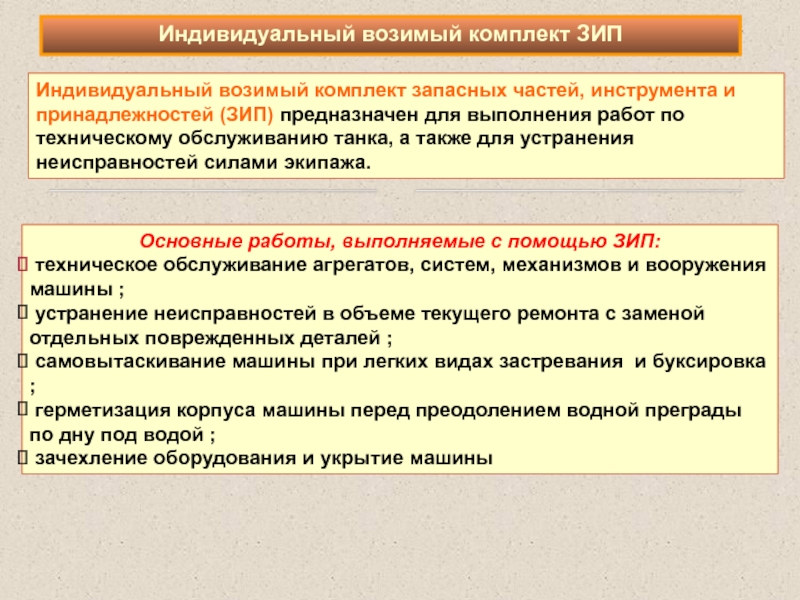

Слайд 12Индивидуальный возимый комплект запасных частей, инструмента и принадлежностей (ЗИП) предназначен
для выполнения работ по техническому обслуживанию танка, а также для
устранения неисправностей силами экипажа.Индивидуальный возимый комплект ЗИП
Основные работы, выполняемые с помощью ЗИП:
техническое обслуживание агрегатов, систем, механизмов и вооружения машины ;
устранение неисправностей в объеме текущего ремонта с заменой отдельных поврежденных деталей ;
самовытаскивание машины при легких видах застревания и буксировка ;
герметизация корпуса машины перед преодолением водной преграды по дну под водой ;
зачехление оборудования и укрытие машины
Слайд 13 По предназначению предметы ЗИП можно
разделить на
следующие группы :-принадлежности и ключи для заправки эксплуатационных материалов и их слива ;
-инструмент механика водителя ;
-ЗИП вооружения ;
-ЗИП средств связи ;
-ЗИП приборов наблюдения и прицеливания ;
-ЗИП электроспецоборудования ;
-приспособления и принадлежности специального назначения (для проверки натяжения, разбивки и соединения гусениц, крепления бревна для самовытаскивания, ОПВТ и т.п.) ;
-запасные части общего назначения (болты, гайки, шайбы, прокладки, проволока для шплинтовки крепежных деталей и др.) ;
-табельное имущество (буксирные тросы, брезент укрывочный, коврик, защитный колпак механика-водителя, переносная лампа и т.д.) ;
1.2 Индивидуальный возимый комплект (ЗИП) танка

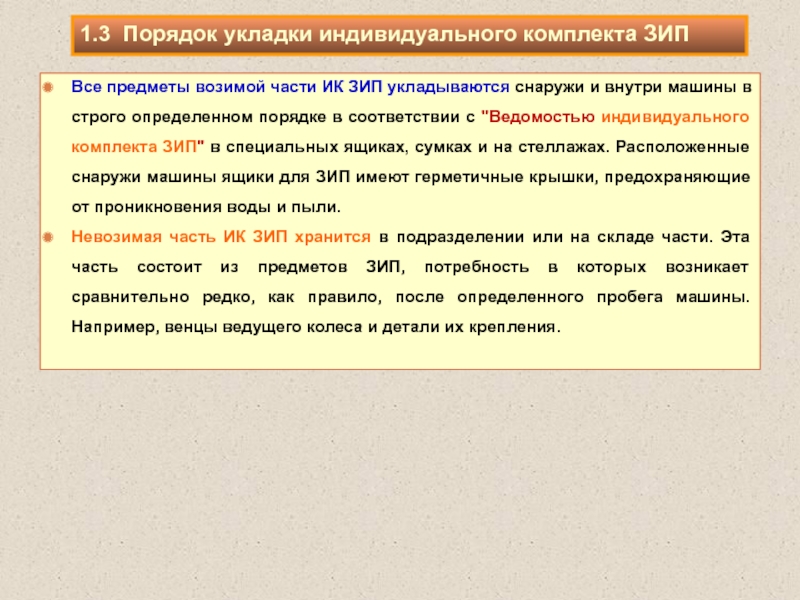

Слайд 14Все предметы возимой части ИК ЗИП укладываются снаружи и внутри
машины в строго определенном порядке в соответствии с "Ведомостью индивидуального
комплекта ЗИП" в специальных ящиках, сумках и на стеллажах. Расположенные снаружи машины ящики для ЗИП имеют герметичные крышки, предохраняющие от проникновения воды и пыли.Невозимая часть ИК ЗИП хранится в подразделении или на складе части. Эта часть состоит из предметов ЗИП, потребность в которых возникает сравнительно редко, как правило, после определенного пробега машины. Например, венцы ведущего колеса и детали их крепления.
1.3 Порядок укладки индивидуального комплекта ЗИП

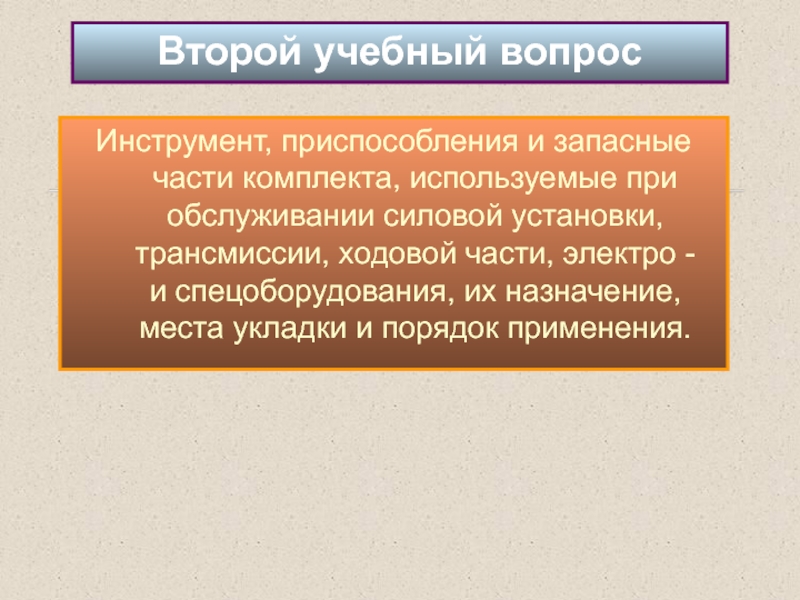

Слайд 15Второй учебный вопрос
Инструмент, приспособления и запасные части комплекта, используемые при
обслуживании силовой установки, трансмиссии, ходовой части, электро -
и спецоборудования, их назначение, места укладки и порядок применения.

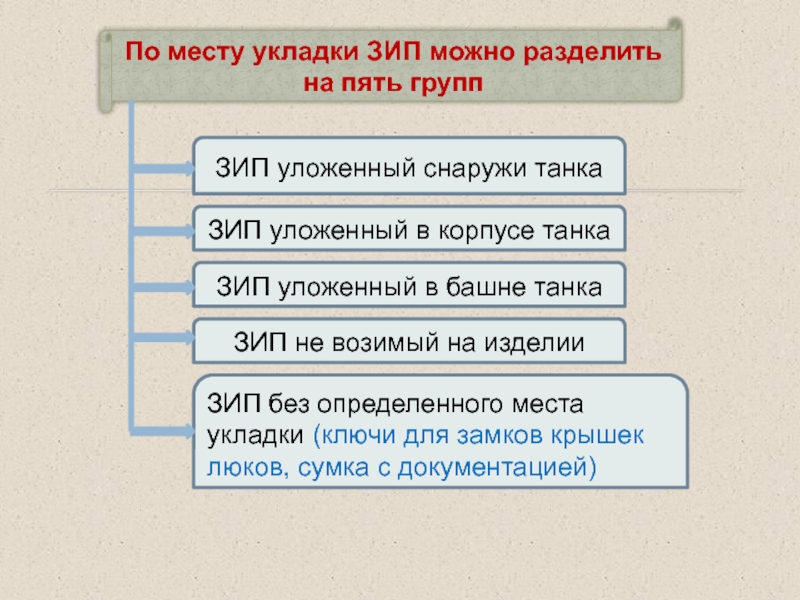

Слайд 16По месту укладки ЗИП можно разделить на пять групп
ЗИП уложенный
снаружи танка
ЗИП уложенный в корпусе танка
ЗИП уложенный в башне танка
ЗИП
не возимый на изделииЗИП без определенного места укладки (ключи для замков крышек люков, сумка с документацией)

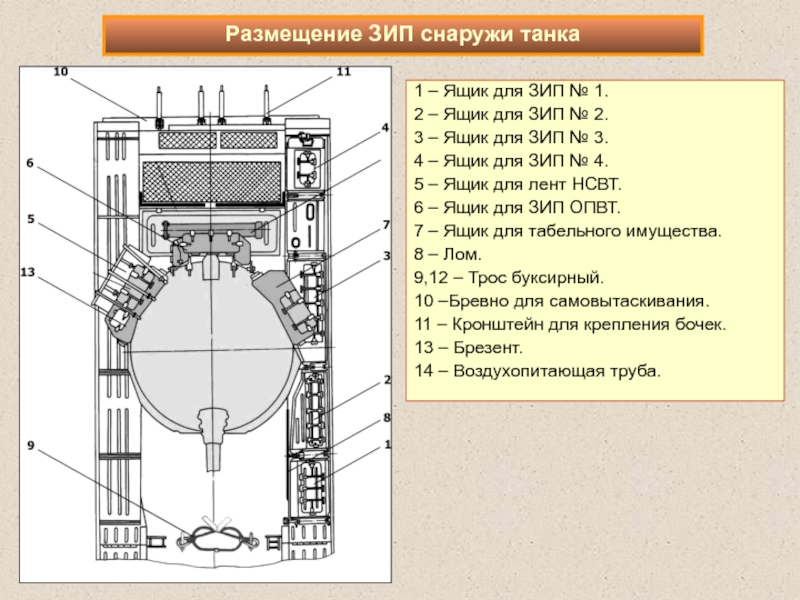

Слайд 181 – Ящик для ЗИП № 1.
2 – Ящик для
ЗИП № 2.
3 – Ящик для ЗИП № 3.
4
– Ящик для ЗИП № 4.5 – Ящик для лент НСВТ.
6 – Ящик для ЗИП ОПВТ.
7 – Ящик для табельного имущества.
8 – Лом.
9,12 – Трос буксирный.
10 –Бревно для самовытаскивания.
11 – Кронштейн для крепления бочек.
13 – Брезент.
14 – Воздухопитающая труба.
Размещение ЗИП снаружи танка
Слайд 191. Запасной смотровой прибор
ТНП-160.
2. Фонарь.
3. Патронташ для сигнальных патронов.
4. Кобура
ракетницы.
5. Торцовый ключ для капсюльных втулок.
6. Бачок для питьевой воды.
7.
ЗИП радиостанции (на полу ВТ).8. Тяга стопорения пушки.
9. Боковой уровень.
10. Досыльник.
11. ЗИП пушки и ЗИП ПКТ в чехле.
12. Чехол для автомата.
13. Пенал для электроламп и предохранители.
14. Штыревая антенна в чехле.
1.5 Схема укладки ЗИП в башне
Слайд 201. Сумка.
2. Торцовый ключ.
3. Ключ.
4. Боек.
5. Ключ от взрывателя РГМ.
6.
Ключ, S=19мм.
7. Ручка для вынимания клина.
8. Клещи для отвертывания колпачка
взрывателя.9. Боевая пружина.
10. Торцовый ключ для капсюльных втулок.
В сумке для ЗИП пушки уложены
Слайд 211. Составной шомпол.
2. Булавка.
3.Штифт от выбрасывателя.
4. Выбрасыватель.
5. Ось выбрасывателя.
6. Пружина
выбрасывателя.
7. Масленка.
8. Ударник.
9. Выколотка.
10. Прибор для извлечения оторванных гильз.
11. Отвертка.
12.
Протирка.13. Ершик с муфтой.
14. Пенал.
В сумке для ЗИП пулемета уложены
Слайд 221. Ящик для прибора ТВНЕ-4Б.
2. Запасной смотровой прибор
ТНПА-65.
3. Бачок
для питьевой воды.
4. Запасной смотровой прибор ТНПО-168.
5. Лопата пехотная.
6. Патронташ
для сигнальных патронов.7. Огнетушитель ОУ-2.
9. Флажки.
10. Два патронташа для сигнальных патронов.
11. Медицинская аптечка.
12. Ящик для инструмента.
Схема укладки ЗИП в отделении управления
Слайд 23В ящике для инструмента механика-водителя уложено
1. Ключ, S=19мм.
2. Плоскогубцы.
3.
Напильник.
4, 6. Отвертка.
5. Набор щупов.
7. Гаечный ключ 32х36мм.
8. Гаечный ключ
27х30мм.9. Гаечный ключ 22х24мм.
10. Гаечный ключ 17х19мм.
11. Гаечный ключ 12х14мм.
12. Гаечный ключ 8х10мм.
13. Гаечный ключ 5,5х7мм.
23. Торцовый ключ 19х24мм.
24. Торцовый ключ 17х22мм.
25. Торцовый ключ 11х14мм.
26. Торцовый ключ 11х14мм.
27. Торцовый ключ 7х8мм.
28. Поводок к ключам.
29. Приспособление для замера натяжения гусеничной ленты.
30. Лента ПХВ 15х0,20.
31. Изоляционная лента.
14. Ключ, S=11мм, для установки компрессора.
15. Ключ к гайкам соединения эжекционных труб с воздухоочистителем.
16. Накидной ключ 14х22мм.
17. Торцовый ключ.
18. Зубило.
19. Линейка.
20. Крючок для заправки шланга.
21. Отвертка.
22. Молоток.
Слайд 241. Утеплительный коврик;
2. Передний щиток колпака механика-водителя;
3, 4, 5. Соединительные
шланги;
6. Кисть;
7. Передняя рама осветителя ОУ-3ГКУ;
8. Амортизатор для крепления воздухоочистителя;
9.
Пакет цифр;10. Хомут для крепления шланга на патрубке воздухоочистителя;
11. Ерш для чистки циклонов;
12. Прокладка под крышку воздухоочистителя;
13. Пенал для электроламп;
14. Кронштейн для крепления ТВНЕ-4Б по походному.
В первом ящике для ЗИП уложено
Слайд 25Во втором ящике для ЗИП уложено
1. Трос для закрепления
бревна
2. Кувалда.
3. Ломик.
4. Стержень для выбивания пальцев гусеницы (большой).
5. Ключ
предельный для затяжки6. Топор.
7. Торцовый ключ для натяжения гусениц.
8. Обтирочный материал.
9. Стяжка для соединения гусениц.
10. Козырек.
11. Шприц.
12. Трос для натяжения гусениц.
13. Лента для крепления бочек.
15. Палец гусеницы.
16. Палец облегчающий соединение гусеницы.
17. Стержень для выбивания пальцев гусеницы малой.
18. Ключ-рукоятка, S=27мм.
19. Петля с пальцем.
20. Ключ для гаек венцов ведущих колес.
21. Скребок для уборки пыли.
22. Мешочек для деталей крепления
23. Стержень для замера масла
24. Козырек для фары.
25. Болт.
26. Лента крепления бочек.
27. Торцовый ключ 32х36мм к болтам.
Слайд 26В третьем ящике для ЗИП уложено
1. Направляющая шайба;
2. Бочки
для густой смазки;
3. Банка для густой смазки;
4. Банник;
5. Щетка в
чехле;6, 8, 9. Удлинители;
7. Переходник;
10. МЗА-3;
11. Воронка;
12. Наконечник к воронке;
13. Ведро;
14, 15, 16. Составная штанга;
17. Лопаточка;
18. Резиновая трубка;
19. Переходник со шланга;
20. Фильтр для масла;
21. Чехол для деталей включения бочек.
Слайд 27В четвертом ящике ЗИП уложено
1. Мелкий ЗИП:
- Диафрагма ТВНЕ-4Б.
-
ЗИП ТКН-3.
- ЗИП 1А-40.
- Шайбы, прокладки и разный крепеж.
2. Шпоры
для крепления танка на ж/д платформе.1.8 В ящике для лент НСВТ уложено
1. Ленты пулемета (10х6).
2. ЗИП НСВТ.
3. Плавательные жилеты – 2 шт.
4. Изолирующие противогазы ИП-5.
5. Щиток колпака механика-водителя.
Слайд 28В ящике для ОПВТ уложено
1. Замазка ЗЗК-Зу.
2. Хомут для
крепления чехла на дульном срезе пушки.
3. Труба (применяется при монтаже
навесного оборудования).4. Стяжка для установки защитной крышки (ОПВТ).
5. Предохранительный щиток.
6. Подушка сиденья механика водителя.
7. Прокладка.
8. Асбестовый шнур.
9. Прокладка для выпускного трубопровода.
10. Тарелка выпускных клапанов.
11. Коробка выпускных клапанов.
12. Чехол на дульный срез пушки;
13. Трос с колпачками для клапанов защитного устройства ВЗУ.
14. Чехол для сухого пайка.
15. Кольцо для чехла бронемаски.
16. Кольцо на дульный срез пушки.
17. Плавательный жилет.
18. Нагрудный переключатель со шнуром длиной 10м.(1х10 маш).
19. Мешочек.
20. Чехол.
21. Прокладка выпускных клапанов.
22. Прокладка для выпускного трубопровода.
23. Электропневмоклапан ЭК-48;
24. Пружина выпускного клапана;
25. Сигнальный фонарь.
Слайд 29В ящике для табельного имущества уложено
1. Боковина левая и
правая.
2. Жилет И-1 – 3 шт.
3. ЗИП 1К 13. (Для
объекта 188).4. ЗИП блока 1К75 (Для объекта 188).
ЗИП без определенного места крепления
1. Ключ к замкам крышек люков.
2. Фонарь ручной.
3. Сумка для документов.
4. Сигнальные флажки.
5. Нож перочинный.
Детали, отправляемые заводом-изготовителем
1. Бак для антифриза.
2. Ящики для упаковки контейнеров – 10 шт.
3. Ящик для экранов на выхлопной патрубок и оборудование для подключения бочек топливной системы.
4. Запасные детали для ведущих колес, гусениц и гидроамортизаторов.
Слайд 46Размещение ЗИП, в десантном отделении БМП-2.
- кувалда (на правом борту
у кормы);
- трос для натаскивания гусеницы (под кувалдой на правом
борту в корме);- пила в чехле (на левом борту десантного отделения в кормовой части);
- топор (на левом борту в корме десантного отделения) ;
- комплект ПХЗ;
- ведро в котором уложены: а) воронка для заправки масла, топлива и воды;
б) фильтр для фильтрации масла, топлива и воды (под левым сидением десантного отделения в кормовой части);
- огнетушитель ОУ-2 (на кормовом листе слева);
- ТХП-30;
- сумка с нагрудным переключателем;
- сумка для хранения документов (на правом борту в десантном отделении в кормовой части);
- антенны в чехле (на правом борту в десантном отделении);
Слайд 47Десантное отделение
Десантное отделение (правый борт):
1, 3, 4 – приборы наблюдения;
2 – шаровая опора ПК; 5, 7 – шаровые опоры
АКМ; 6 – труба раздачи воздуха; 8 – аппарат А-4; 9 – труба кормового водооткачивающего насоса; 10 – сумка для документов; 11 – сумка для нагрудного переключателя; 12 – трос для надевания гусеницы; 13 – кувалда; 14 – сумка с машинкой для снаряжения лент; 15 – антенна штыревая в чехле; 16, 18 – замки крепления АКМ; 17, 19 – вещевые мешки; 20 – сиденье; 21 – гильзозвеньесборник; 22 – крепление ПТУР; 23 – сумка с ЗИП двигателя; 24 – фонарь «ЗАКРОЙ ЛЮКИ»
Слайд 48Десантное отделение
Десантное отделение (левый борт):
1 – сумка для документов; 2
– релейная коробка КР-60 с регулятором температур РТС-27-3А; 3 –
аппарат А-3 переговорного устройства; 4, 7 – шаровые опоры для автомата АКМ; 5 – труба раздачи воздуха; 6, 8, 10 – приборы наблюдения ТНПО-170А; 9 – люк; 11 – воздуховод питания двигателя воздухом; 12 – шаровая опора пулемета ПК; 13 – сумка; 14 – сумки для изделий ПГ-7В; 15 – сиденье десантное; 16 – вещевые мешки; 17 – топор; 18 – передняя рама осветителя ОУ-3ГА2; 19 – пила; 20 – крепление автомата АКМ; 21 – огнетушитель ОУ-2; 22 – сумка для нагрудных переключателей; 23 – кнопка; 24 – тренога; 25 – розетка для переносной лампыВ контейнере электрооборудования размещены: две аккумуляторные батареи, агрегаты электрооборудования и отопитель десантного отделения.
Кроме того, в десантном отделении размещены: два вентилятора отсоса пороховых газов; аппараты А-3 и А-4 ТПУ; ручной огнетушитель; водооткачивающий насос; насос ТДА; места для укладки боекомплекта (АКМ, ПК), радиостанции Р-126 (в нише правой двери) и ЗИП.
Слайд 49ВЫПОЛНИТЬ РАБОТЫ ЕЖЕДНЕВНОГО ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ И ДОПОЛНИТЕЛЬНО:
ПО ХОДОВОЙ ЧАСТИ:
ПРОБОК КРЕПЛЕНИЯ
ВЕДУЩИХ КОЛЕС
ПРОВЕРИТЬ ЗАТЯЖКУ:
60-70 кгс на плече 1
м.Объем работ технического обслуживания № 1 БМП-2
Слайд 60ОТРЕГУЛИРОВАТЬ ПРИВОД ПОДАЧИ ТОПЛИВА
Нулевая подача топлива
Максимальная подача топлива
Зазор 0.15-0.3 мм
Слайд 68 ЗИП БТР-80
ЗИП БТР-80 (в комплект входят около 170
наименований инструмента и принадлежностей, масса комплекта – 340 кг) комплектуется
заводом изготовителем (заводом КР) в соответствии с комплектовочной ведомостью, входящей в состав эксплуатационных документов машины.В комплектовочной ведомости перечислены предметы ЗИП машины и их количество по следующим разделам:
1. Запасные части;
2. Инструмент;
3. Принадлежности изделия;
- принадлежности шасси;
- принадлежности вооружения.
Слайд 691 – буксирные тросы; 2 – лом; 3 – инструментальный
ящик; 4 – пила;
5 – лопата; 6 – топор;
7 – ящик для комплекта ДК-4Д; 8 – блок лебедки; ЗИП уложенный снаружи БТР
Слайд 74Ящик инструментальный, в нем:
кувалда;
ключ спец. тип 1
для болтов крепления нижних рычагов подвески;
ключ для гаек крепления
тормоза;ключ спец. тип 1 для гаек колес;
ключ для маслосливных пробок КП и РК;
ключ для крепления фланца и крышки подшипников ведущей
шестерни колесных редукторов;
ключ для подтяжки пробок соединителей осей подвески;
ключ коловоротный;
звено сцепки;
лопатка монтажная;
лопатка монтажная и вороток гидравлического домкрата;
патрубок слива топлива;
патрубок переходной;
подкладка под домкрат;
приспособление для заливки масла в двигатель;
съемник торсиона;
упор выключения подвески (4 шт);
шланг прокачки гидротормозов;
шланг приспособления для накачивания шин.
Слайд 7624 – ЗИП башенной установки; 27 – сумка для шлемофонов;
28 – сумка для эксплуатационных документов и переносного светильника; 30
– ЗИП электрооборудования; 31 – запасной ствол КПВТ в чехле;
Слайд 802 – сумка ЗИП изделия 9К34М; 10 – ЗИП изделий
КПВТ, ПКТ и ТХП;
12 – машинка Ракова; 13 –
выравниватель патронных лент; 15 – ЗИП башенной установкиЗИП вооружения
Слайд 81ЗИП уложенный в корпусе БТР
1, 37 – буксирные тросы; 2
– ящик ЗИП радиостанции; 3 – большая инструментальная сумка; 4
– малая инструментальная сумка; 5 – сумка с инструментом для двигателя; 6 – сумка с ЗИП системы 902В; 7 – ящик ЗИП двигателя и предпускового подогревателя; 8 – рационы питания;9 – заправочный шприц; 10 – лом; 11 – подставка домкрата;
Слайд 82Запасной инструмент и принадлежности водителя
5 – сумка с инструментом для
двигателя (или набор инструмента для двигателя КамАЗ вместе с сумкой
с инструментом большой); 28 – рычажно-плунжерный шприц; 32 – приспособление для переливания топлива; 56 – ломик для поворота коленчатого вала; 57,58,59,60,61,62 – ключ; 63 – головка торцевого ключа 24 мм; 64 – ключ 7811-0256; 65 – отвертка комбинированная; 66 – специальные щупы;67 – плоскогубцы; 68 – ключ 22х24 мм кольцевой;
продолжение
Слайд 83Запасной инструмент и принадлежности водителя
3 – большая инструментальная сумка; 88
– комплект болтов для сборки колеса (3 шт); 89 –
ключ маслосливной пробки картера коробки передач; 90– ключ 24х30 мм гаек шарового пальца рулевого управления и пробок днища корпуса; 91 – молоток слесарный; 92 – ключ 22 мм гаек крепления барабана тормоза; 93 – ключ 36 мм разводной; 94 – ключ гаек подвески колес;продолжение
Слайд 85ЗИП уложенный в отделении силовой установки
1 – ведро; 2 –
бачки с запасом масла для двигателя и гидросистемы, бачок для
масла с пробками
Слайд 88 К каждой машине придается не возимый комплект 5903-1000620
запасных фильтрующих элементов двигателя (хранится на складе части).
элемент фильтрующий
очистки масла ЭФМ (масляный фильтр 8 шт);
элемент фильтрующий ЭФВ (воздушный фильтр 2 шт);
элемент фильтрующий очистки топлива ЭФТ (8 шт);
- элемент фильтрующий (для насоса ГУР 3 шт);
Слайд 89Третий учебный вопрос
Инструмент и приспособления эксплуатационного комплекта (ЭК), используемые при
обслуживании и ремонте машин, порядок их применения.
Слайд 90Эксплуатационный (ЭК) комплект подразделения предназначен для обслуживания машин и устранения
неисправностей в объеме текущего ремонта.
Групповой (ГК) и эксплуатационный (ЭК) комплекты ЗИП
Основные предметы, входящие в состав ЭК:
комплект проводов для запуска двигателя от внешнего источника электрической энергии,
специальные съемники для демонтажа и напрессовки опорных катков, амортизаторов, торсионов и других деталей и узлов,
ЗИП к двигателю, специальным системам,
гибкие шланги различного назначения,
гофрированные патрубки и чехлы,
сальники, уплотнительные кольца и прокладки к заправочным горловинам, фильтрам, водяные и масляные радиаторы,
выпускные коллекторы, форсунки системы питания двигателя,
амортизаторы, опорные катки, венцы ведущих колес и другие.
лотки для слива масла, ванны для промывки фильтров и т.д.
Часть инструмента хранится у ЗКВ батальона, редко используемые предметы ЭК содержатся на складе БТИ.
В процессе эксплуатации машин предметы ЭК расходуются по потребности в порядке, определенном ЗКВ.
Доукомплектование предметов ЭК, как правило, не предусматривается.
Слайд 91 Для контроля технического состояния и технического обслуживания танков
Т-72Б в составе ЭК имеется следующее парковое оборудование:
комплект для
промывки кассет воздухоочистителя;
установка для нагрева масла и
промасливания кассет
воздухоочистителя;
Слайд 92 ванна для обслуживания
воздухоочистителя – 10 шт.;
комплект
для промывки
топливных и масляных
фильтров;
Слайд 93 приспособление для замера
момента пробуксовки
фрикциона вентилятора;
приспособление для проворачивания коленчатого
вала двигателя;
приспособление
для замера момента пробуксовки фрикциона досылателя;
Слайд 94 приспособление для
проверки блока БА20-1С и
механизма
ΔД;
комплект для очистки от пыли внутренних объемов
машины;
Слайд 96 приспособление для
промывки АДУ-2С;
приспособление для замера
давления в системе
гидроуправления коробок передач;
Слайд 97 машинка для снаряжения и расснаряжения лент
пулемета НСВ-12,7
– 3 к-та;
комплект проводов для внешнего запуска двигателя;
плунжерный
шприцпрес с переходными штуцерами – 3 к-та;
Слайд 99Задание на самоподготовку:
Повторить изученный материал, используя следующую литературу:
Эксплуатация
БТВТ", - М., Воениздат, 1974 г., стр. 154-161;
"Танк Т-72А.
ТО и ИЭ", Книга №2, Часть №2, стр. 358-363; "Объект 172М. ТО и ИЭ", Книга №2, стр. 541-574;
Руководство по учету вооружения, техники, имущества и других материальных средств в ВС СССР. (Введено приказом МО СССР № 260 от 1979 г.) – М., МО СССР, 1980 г. – 383 с. стр. 3-33.
Быть в готовности выполнить норматив № 18.
Подготовиться к проведению практического занятия.
