Комплект автоматический генераторный КАГ-24 и токопровод ТКЭНП-24

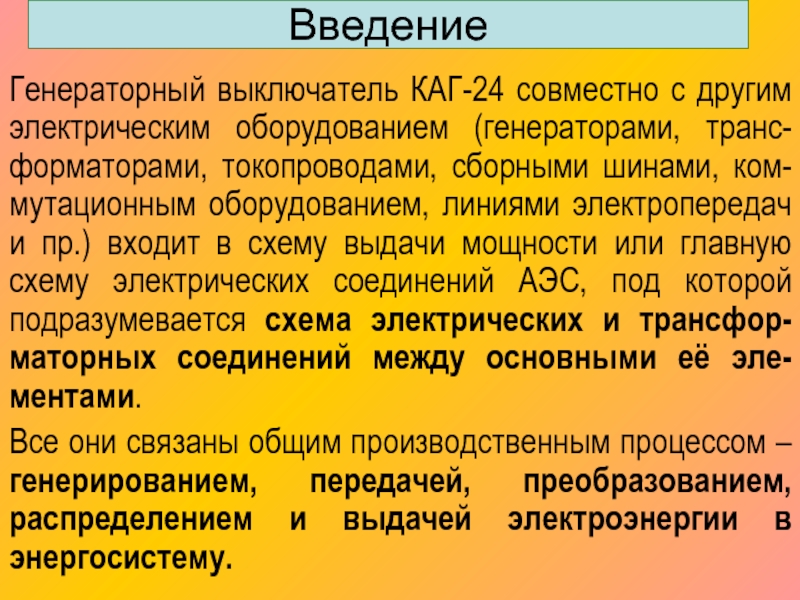

токопроводами, сборными шинами, ком-мутационным оборудованием, линиями электропередач и пр.) входит

в схему выдачи мощности или главную схему электрических соединений АЭС, под которой подразумевается схема электрических и трансфор-маторных соединений между основными её эле-ментами.
Все они связаны общим производственным процессом – генерированием, передачей, преобразованием, распределением и выдачей электроэнергии в энергосистему.

блока, оно образует единственную цепь выдачи электроэнергии «своего» турбогенератора в

энергосистему, то есть не имеет резерва, и выход его из строя, безусловно, приведёт к останову блока.

То же самое можно утверждать по отношению к системе экранированных токопроводов генераторного напря-жения, объединяющих главное электрическое обору-дование блока в единую трехфазную схему, а также по отношению и к общей системе воздушного охлаждения токопроводов 24 кВ и КАГ-24.

главных выводов турбогенераторов с номиналь-ным напряжением 24 кВ при нормальном токовом

режиме (Iраб  30 кА), а также для создания необ-ходимого изоляционного промежутка в отключенном положении и заземления отсоединенного участка цепи.

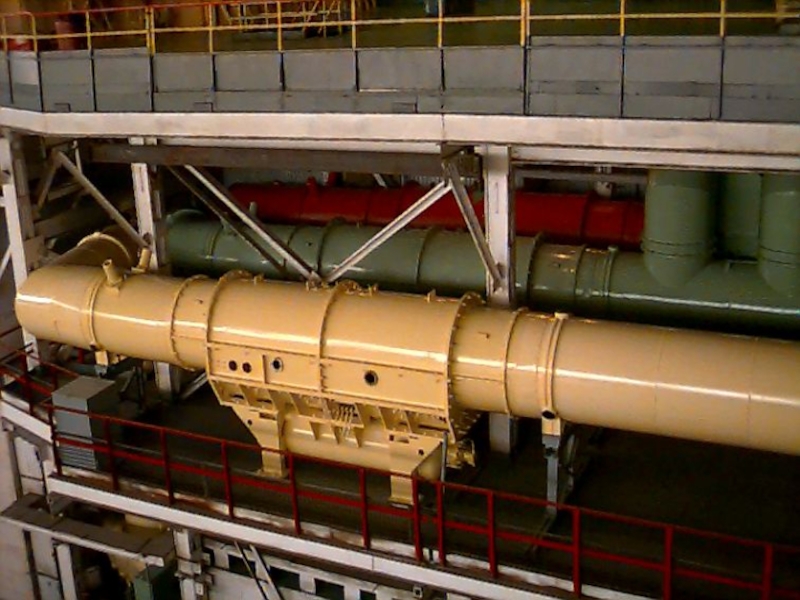

Агрегат КАГ-24 служит для:
выполнения синхронизации генератора с сетью и отключения генератора от сети в плановом порядке,
отключения генератора от сети действием техно-логических защит при неисправностях технологи-ческих систем турбины и реактора,
создания видимого разрыва в цепи 24 кВ при работах на генераторе.

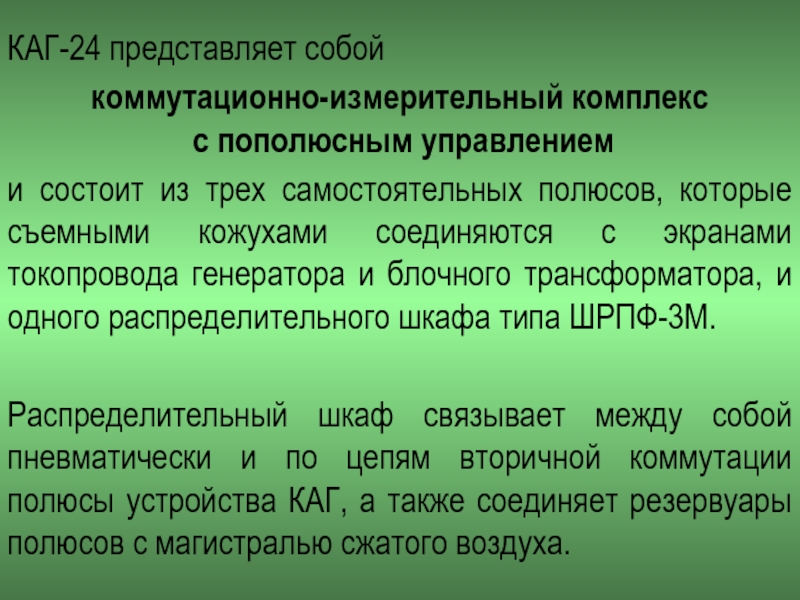

из трех самостоятельных полюсов, которые съемными кожухами соединяются с экранами

токопровода генератора и блочного трансформатора, и одного распределительного шкафа типа ШРПФ-3М.

Распределительный шкаф связывает между собой пневматически и по цепям вторичной коммутации полюсы устройства КАГ, а также соединяет резервуары полюсов с магистралью сжатого воздуха.

управления разъединителем

воздуха, со стойками;
основания с закрепленными на нем шкафами управ-ления разъединителем

и выключателем нагрузки;
коммутирующего устройства разъединителя,
коммутирующего устройства выключателя нагрузки;
среднего коммутирующего устройства, общего для разъединителя и выключателя нагрузки;
заземлителя, установленного на среднем коммути-рующем устройстве;
дутьевого клапана;
глушителя;
съемного кожуха, состоящего из двух частей;
разъемных кожухов токопровода.

разъединителя
(отключенное положение)
Контакты выключателя
(отключенное положение)

экранированные пофазно комплектные с непрерывными экранами типа ТЭКНП-24 пред-назначены для

электрического соединения генера-торов с главными трансформаторами и с транс-форматорами собственных нужд электростанций.

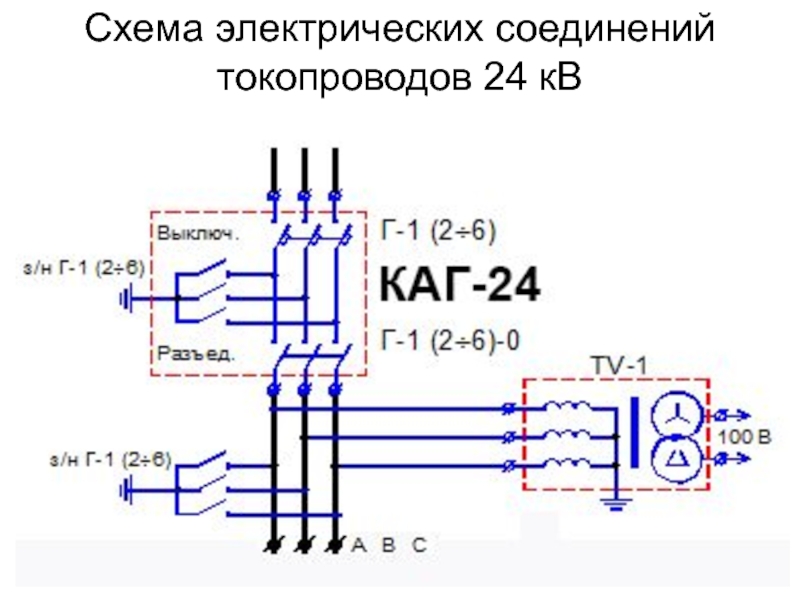

К системе токопроводов 24 кВ каждого энергоблока относятся участки закрытых силовых экранирован-ных электрических цепей с номинальным уровнем напряжения 24 кВ, объединяющих собой трехфазную схему вывода следующего основного электрического оборудования блока.

возбуждения (ОСЗП-133/24);
выводы главных токоведущих цепей выключателя и разъединителя комплектного агрегата

генератора (КАГ-24-30/30000 У3);
выводы обмоток ВН двух трансформатора собствен-ных нужд ТСН-1 и ТСН-2 (ТРДНС-63 000/35);
выводы обмоток НН блочного трансформатора (ОРЦ-417 000/750).

В систем токопроводов генератора входят:

место-положение последних таково:
ТО ряд А÷Б оси 9÷10 отметка +11,5 м (от

генератора в сторону блочного трансформатора);
ТО ряд А÷Б отметка 12,08,0 м (помещения КАГ-24 и примыкающие к ним);
световой двор у стены машзала блока (на специаль-ных строительных конструкциях).
Токопроводы начинаются от линейных выводов СГ, с обеих сторон подключаются к КАГ-24, имеют ответвления к трансформатору возбуждения и двум трансформаторам СН, и заканчиваются у выводов блочного трансформатора.

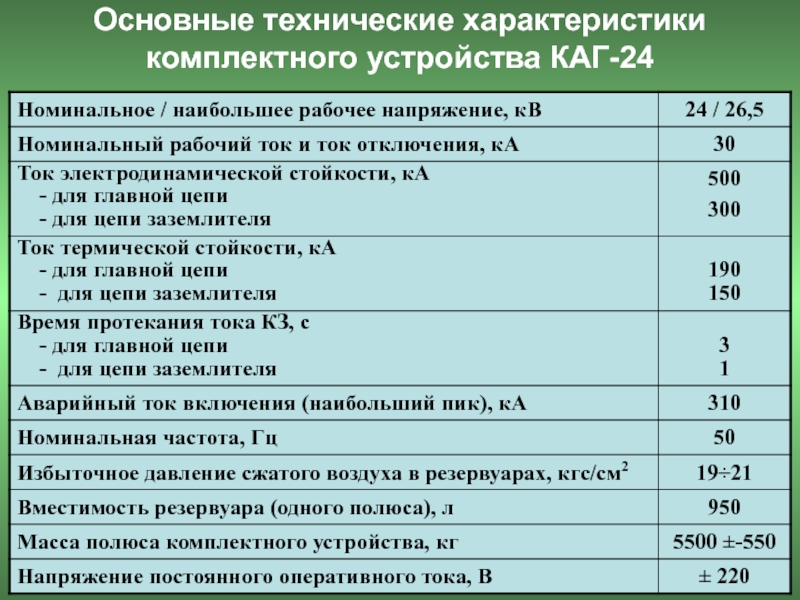

токопроводов и выключателя КАГ-24
номинальное напряжение – 24 кВ;
номинальный ток –

30000 А;
стойкость:
электродинамическая – 560 кА; термическая – 220 кА.
Способ охлаждения – воздушный, принудительный.

ОФР-24/750; 3 – токоведущая шина;
4 – оболочка;
5 –

крышка люка

узел
Секция токопровода

выключателей, разъединителей и разрядников доступны для осмотра и ревизии. Присоединение

токоведущих шин к выводам генераторов и трансформаторов исключает передачу на фарфоровые изоляторы выводов вибраций и механических усилий за счет наличия гибких медных компенсаторов

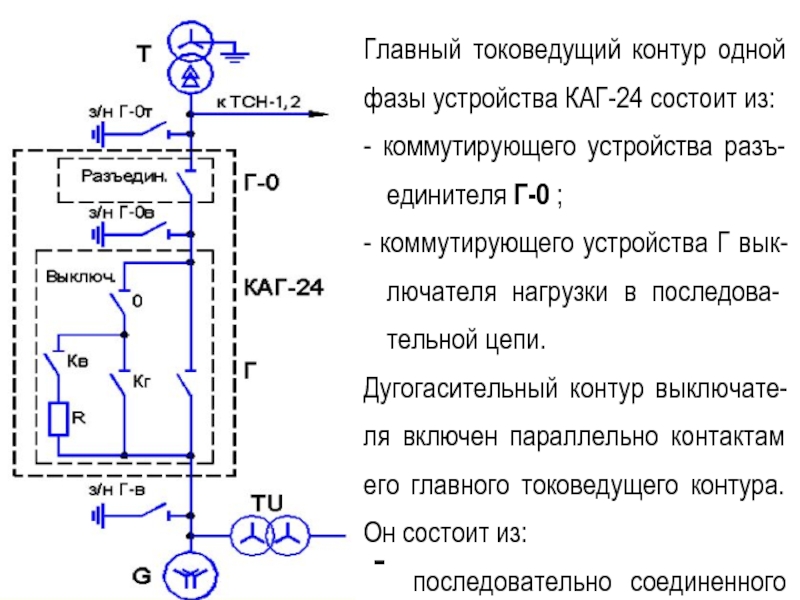

устройства разъ-единителя Г-0 ;
- коммутирующего устройства Г вык-лючателя нагрузки в

последова-тельной цепи.
Дугогасительный контур выключате-ля включен параллельно контактам его главного токоведущего контура. Он состоит из:
последовательно соединенного контакта отделителя О ;
контакта главной дугогаситель-ной камеры Кг, зашунтирован-ной резистором R и контактом вспомогательной камеры Кв.

подаче командного импульса на включение от ключа управле- ния SA2

на панели БЩУ включается разъединитель Г1-0 (2-6) ;
- при подаче командного импульса на включение от ключа SA1 на панели НУ32 БЩУ включается выключатель нагрузки Г-1 (2-6), при этом сначала замыкается контакт отделителя О, а затем кон-такт главного токоведущего) контура выключателя.

Отключение устройства КАГ-24

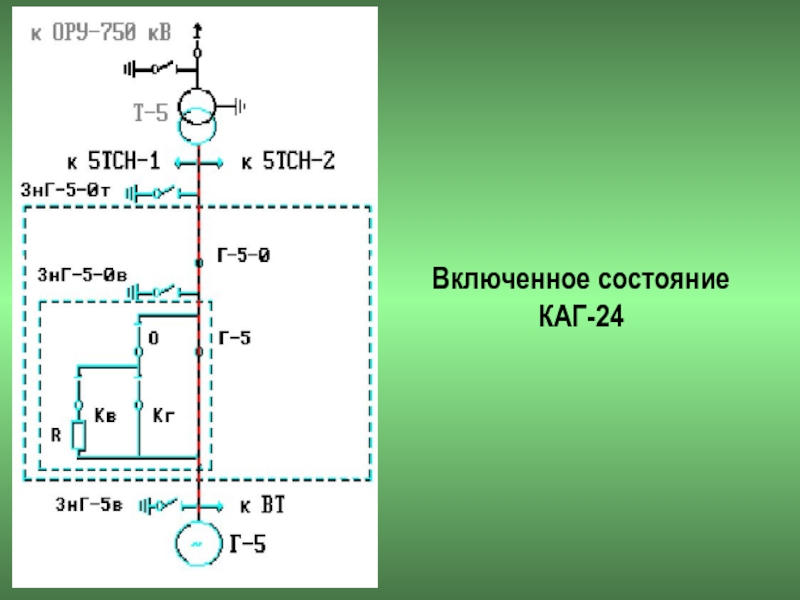

При работе генератора в сети основная часть тока протекает через главный токоведущий контур КАГ-24.
Отключение выключателя нагрузки КАГ-24 при подаче импульса на отключение от ключа управления SA1 или от технологических защит происходит поэтапно в следующей последовательности:

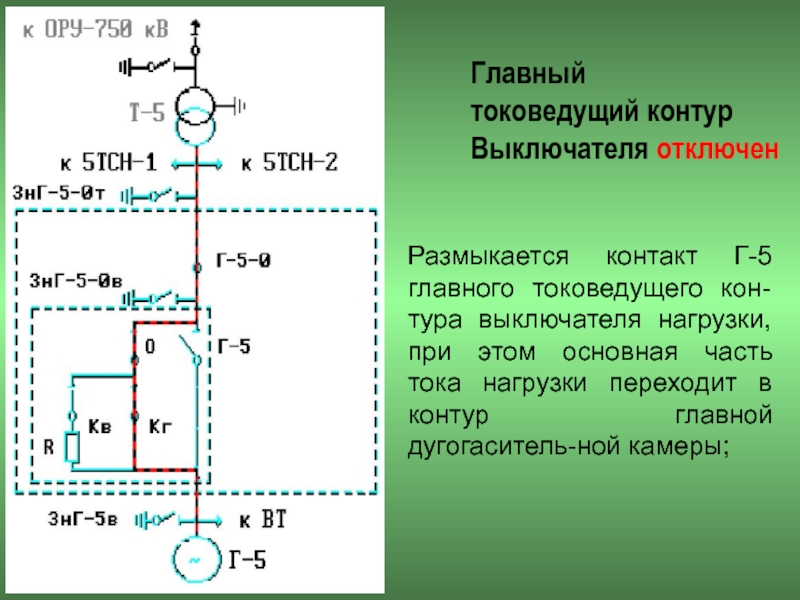

выключателя нагрузки, при этом основная часть тока нагрузки переходит в

контур главной дугогаситель-ной камеры;

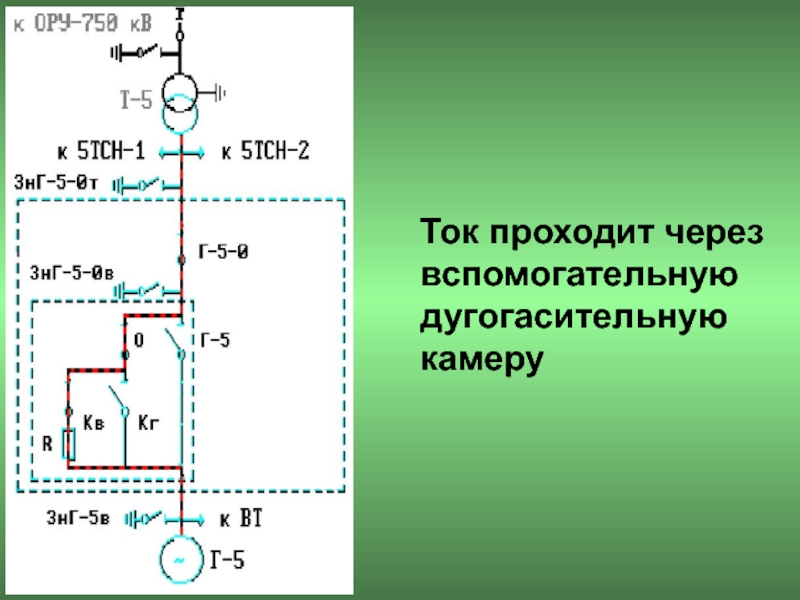

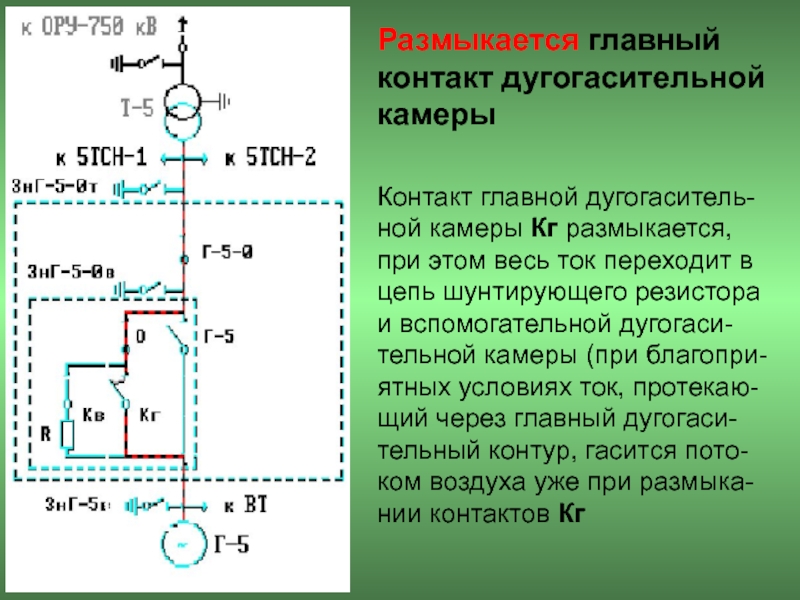

размыкается, при этом весь ток переходит в цепь шунтирующего резистора

и вспомогательной дугогаси-тельной камеры (при благопри-ятных условиях ток, протекаю-щий через главный дугогаси-тельный контур, гасится пото-ком воздуха уже при размыка-нии контактов Кг

Кв и цепь обесточивается (при отключении токов короткого замы-кания гашение

дуги происходит под действием потока воздуха только на контактах вспомога-тельной дугогасительной камеры Кв);

окончательный разрыв цепи выключателя нагрузки;
После отключения отделителя прекращается подача воздуха

на дугогасительные контакты Кг и Кв и они под действием своих пру-жин включаются;
Окончательное отключение уст-ройства при подаче отключаю-щего импульса от ключа SA2 на панели HY32 БЩУ осуществля-ется контактами разъединителя Г-5-0, который создает видимый разрыв главного токоведущего контура.

энергоблока
Токопроводы 24 кВ энергоблоков являются элементами схемы выдачи мощности или главной

схемы электрических соединений АЭС и электрические параметры ТЭКНП-24 как электроустановки полностью зависят от режима работы турбогенератора ТВВ-1000 или энергоблока, как генерирующего элемента энергосистемы.

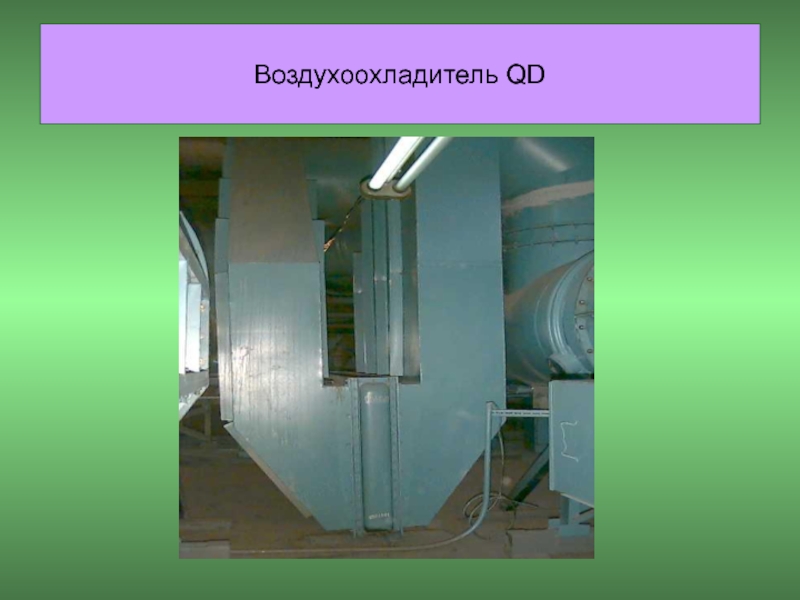

Забор воздуха для охлаждения токопроводов осуществ-ляется в МЗ по месту расположения вентиляционной установки QD.
Охлаждающая вода для воздухоохладителей системы охлаждения токопроводов 24 кВ подается из системы VC водоснабжения блока.

емкостью 5 м3, установленного на пристанционном узле.

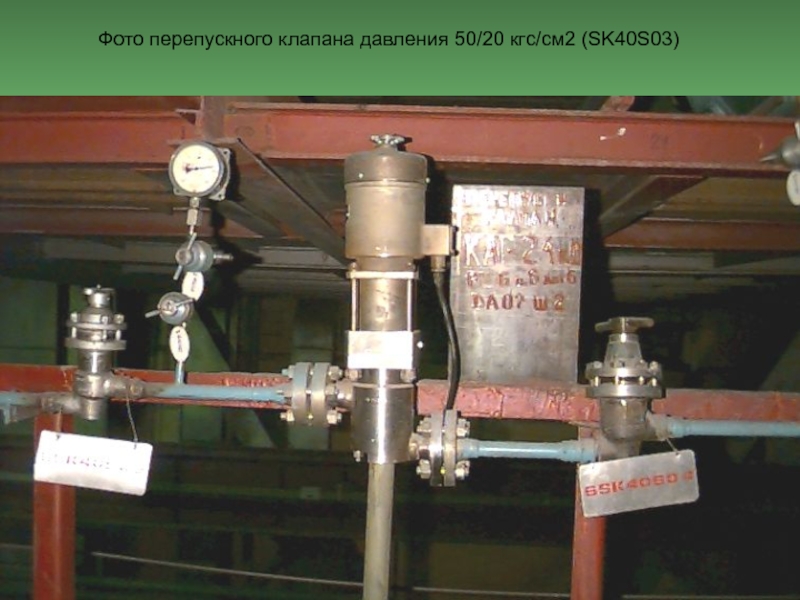

В ресивере автоматически

поддерживается давление 20 кгс/см2 при помощи перепуск-ного клапана, установленного на трубопро-воде подачи сжатого воздуха.
Этот ресивер, в свою очередь, питается от компрессорной установки, установленной в здании дизель генератора.

и КАГ-24

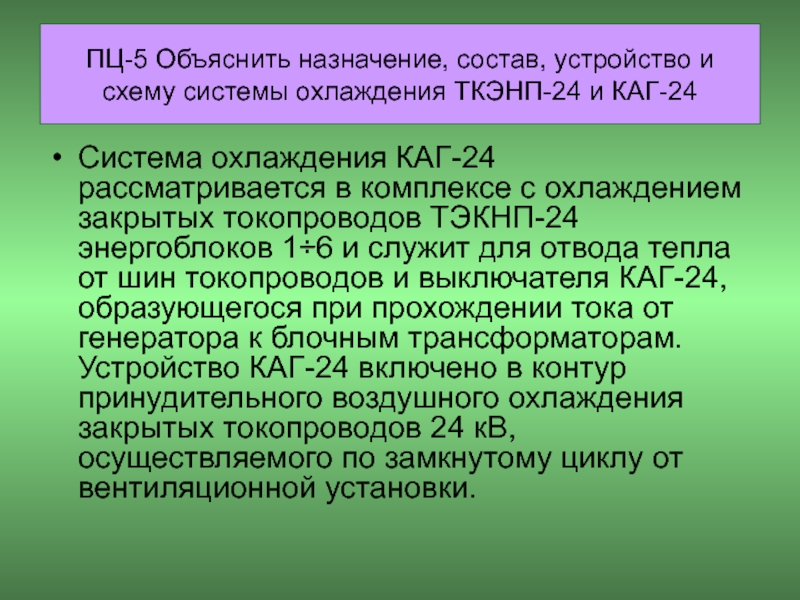

Система охлаждения КАГ-24 рассматривается в комплексе с охлаждением закрытых

токопроводов ТЭКНП-24 энергоблоков 16 и служит для отвода тепла от шин токопроводов и выключателя КАГ-24, образующегося при прохождении тока от генератора к блочным трансформаторам. Устройство КАГ-24 включено в контур принудительного воздушного охлаждения закрытых токопроводов 24 кВ, осуществляемого по замкнутому циклу от вентиляционной установки.

КАГ-24

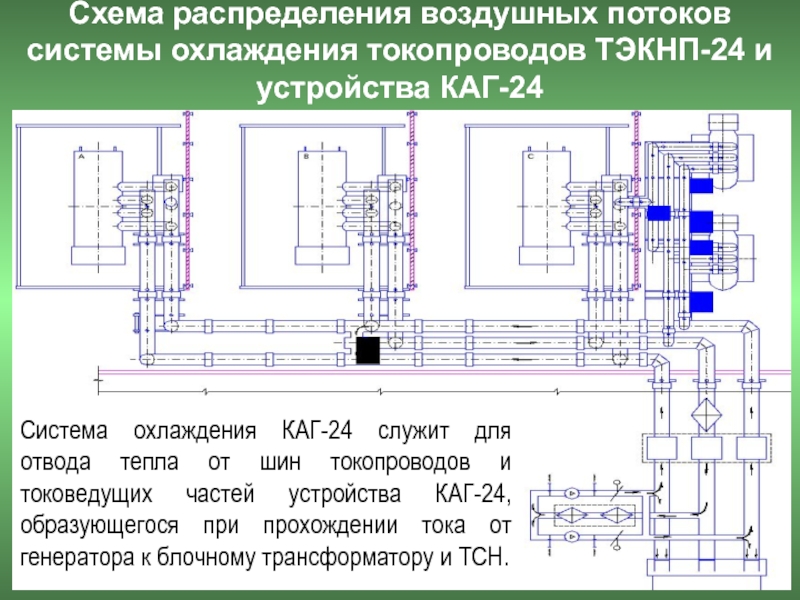

Система охлаждения КАГ-24 служит для отвода тепла от шин токопроводов

и токоведущих частей устройства КАГ-24, образующегося при прохождении тока от генератора к блочному трансформатору и ТСН.

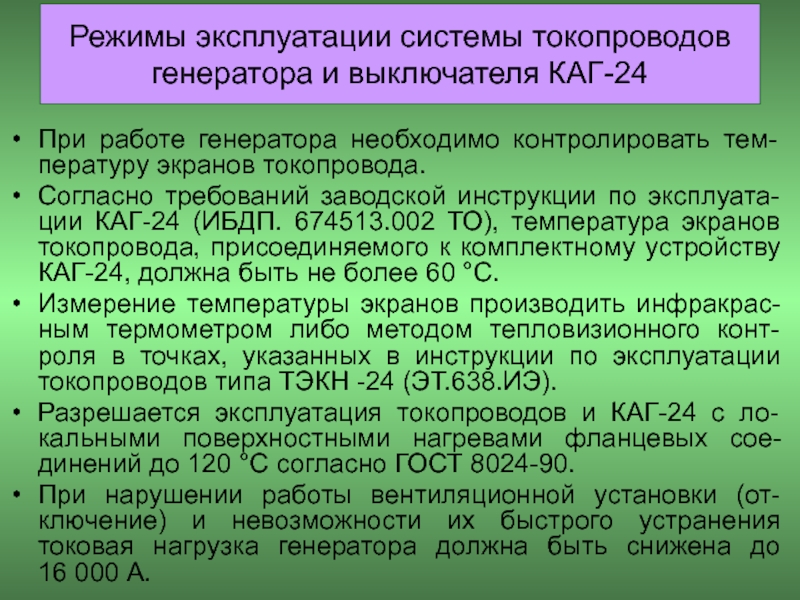

необходимо контролировать тем-пературу экранов токопровода.
Согласно требований заводской инструкции по эксплуата-ции

КАГ-24 (ИБДП. 674513.002 ТО), температура экранов токопровода, присоединяемого к комплектному устройству КАГ-24, должна быть не более 60 С.
Измерение температуры экранов производить инфракрас-ным термометром либо методом тепловизионного конт-роля в точках, указанных в инструкции по эксплуатации токопроводов типа ТЭКН -24 (ЭТ.638.ИЭ).
Разрешается эксплуатация токопроводов и КАГ-24 с ло-кальными поверхностными нагревами фланцевых сое-динений до 120 С согласно ГОСТ 8024-90.
При нарушении работы вентиляционной установки (от-ключение) и невозможности их быстрого устранения токовая нагрузка генератора должна быть снижена до 16 000 А.

отключение выключателя нагрузки КАГ-24 не действуют.
Технологические защиты
При работе технологических защит

турбины через 2 минуты после посадки стопорных клапанов отключается выключатель КАГ-24 контактом реле схемы защиты блока. При работе технологических защит турбины со срывом вакуума отклю-чение выключателя КАГ происходит без выдержки времени

Автоматика
К автоматике электрической схемы управления выключателем нагрузки КАГ-24 относятся:
защита от неполнофазного режима;
УРОВ;
защита электромагнитов управления.

«Вкл.» или «Откл.» выключателя КАГ-24 при снижении давления воздуха в

резервуарах менее 19 кгс/ см2;
запрет операции «Откл.» выключателя на 3 с после опера-ции «Вкл.»;
запрет операции «Откл.» выключателя при токе в цепи ста-тора генератора более 30 кА;
запрет включения выключателя при включенном заземли-теле ЗНГ-1 (2÷6) Ов;
блокировка многократных включений/отключений выключателя нагрузки КАГ-24.
