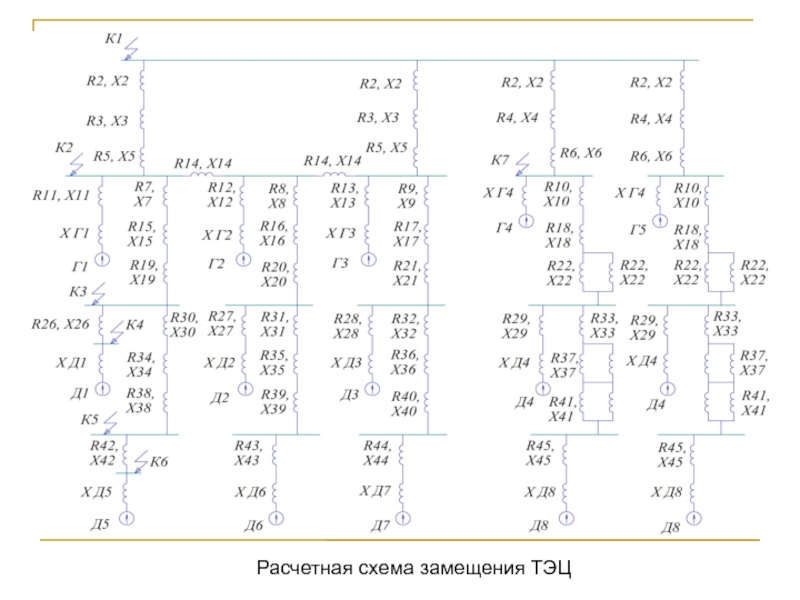

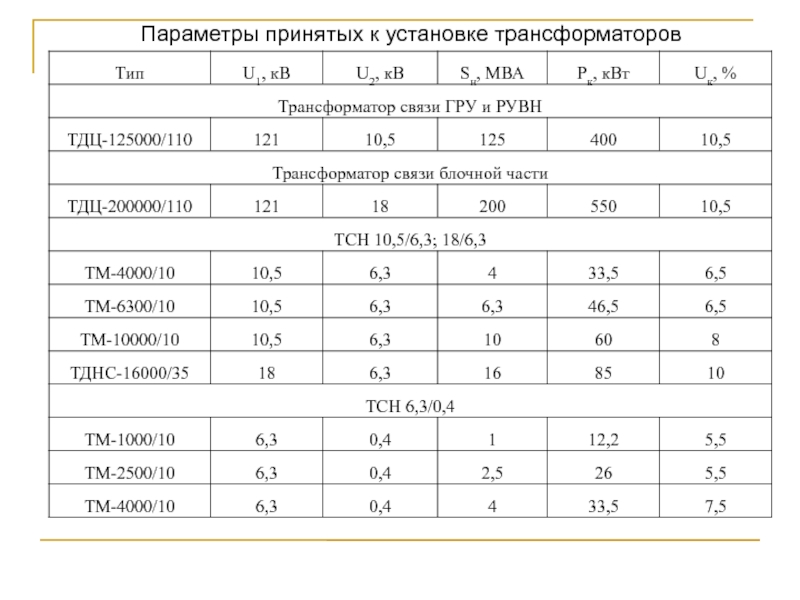

Курсовой проект на тему: Проектирование электрической части ТЭЦ

Выбор токоведущих частей
РУ ВН -

голый алюминиевый провод марки AC
ГРУ – алюминиевые шины коробчатого сечения
РУСН 6,3 кВ - алюминиевые шины прямоугольного сечения
РУСН 0,4 кВ - алюминиевые шины коробчатого сечения
Соединения Г-ГРУ и ТС-ГРУ (в неблочной части) и Г-ТС (в блочной части) осуществляются пофазно-экранированными токопроводами ТЭНЕ, ГРТЕ
Соединение ТСН 0,4 кВ с РУНН 0,4 кВ - алюминиевые шины коробчатого сечения
Прочие соединения выполнены кабелем со сшитой изоляцией и жилами из алюминия (кроме двигателей СН на 0,4 кВ — кабель с пропитанной бумажной изоляцией

–

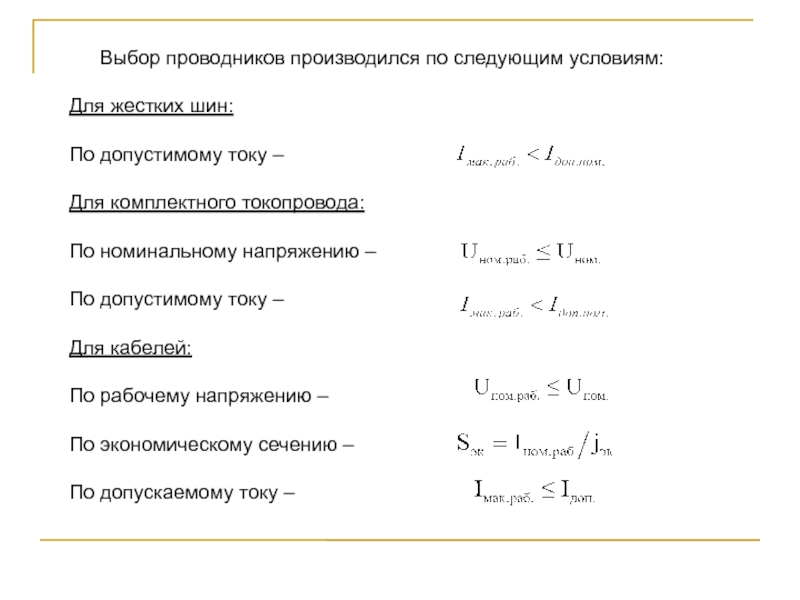

Для комплектного токопровода:

По номинальному напряжению –

По допустимому

току –

Для кабелей:

По рабочему напряжению –

По экономическому сечению –

По допускаемому току –

250 кВ;
номинальный ток Iном = 3,15 кА;
номинальный ток отключения Iоткл.ном

= 40 кА;
наибольший пик сквозного тока короткого замыкания iпр.скв = 135 кА;
ток термической стойкости Iтерм.норм = 40 кА;
номинальное относительное содержание апериодической составляющей не более 50%;
время протекания тока термической стойкости tтерм.норм = 3 с;
собственное время отключения t собст = 0,03 с;
полное время отключения t полн = 0,05 с.

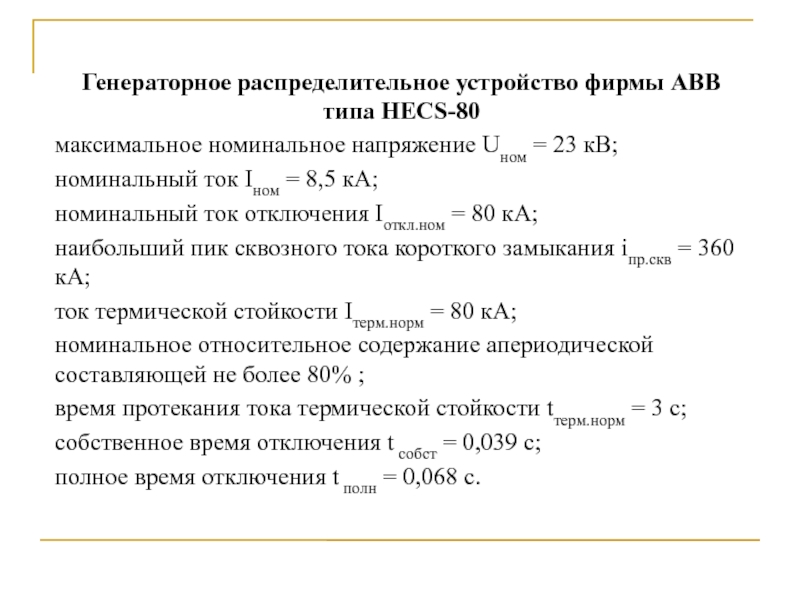

= 23 кВ;
номинальный ток Iном = 8,5 кА;
номинальный ток отключения

Iоткл.ном = 80 кА;
наибольший пик сквозного тока короткого замыкания iпр.скв = 360 кА;
ток термической стойкости Iтерм.норм = 80 кА;
номинальное относительное содержание апериодической составляющей не более 80% ;
время протекания тока термической стойкости tтерм.норм = 3 с;
собственное время отключения t собст = 0,039 с;
полное время отключения t полн = 0,068 с.

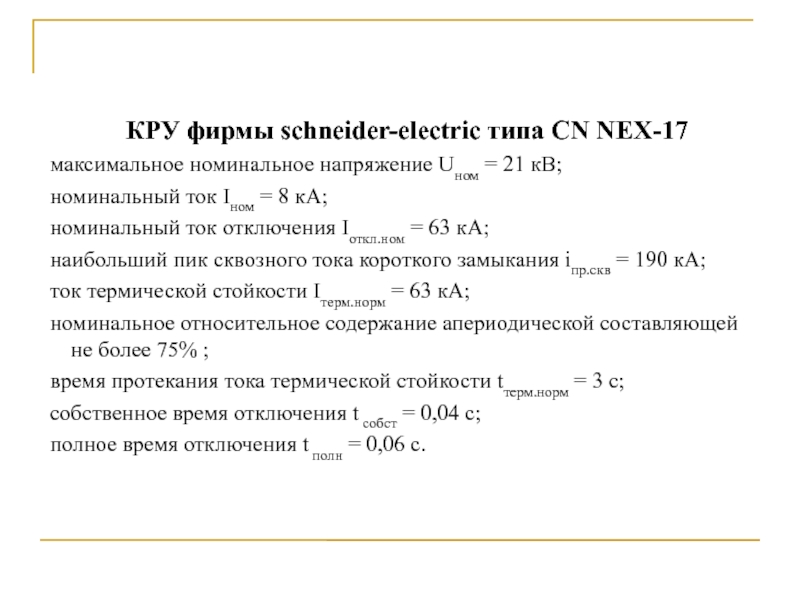

21 кВ;
номинальный ток Iном = 8 кА;
номинальный ток отключения Iоткл.ном

= 63 кА;
наибольший пик сквозного тока короткого замыкания iпр.скв = 190 кА;
ток термической стойкости Iтерм.норм = 63 кА;
номинальное относительное содержание апериодической составляющей не более 75% ;
время протекания тока термической стойкости tтерм.норм = 3 с;
собственное время отключения t собст = 0,04 с;
полное время отключения t полн = 0,06 с.

кВ;
номинальный ток Iном = 1000 А;
номинальный ток отключения Iоткл.ном =

31,5 кА;
наибольший пик сквозного тока короткого замыкания iпр.скв = =81 кА;
ток термической стойкости Iтерм.норм = 31,5 кА;
номинальное относительное содержание апериодической составляющей, не более 50%;
время протекания тока термической стойкости tтерм.норм = 3 с;
собственное время отключения t собст = 0,045 с;
полное время отключения t полн = 0,055 с.

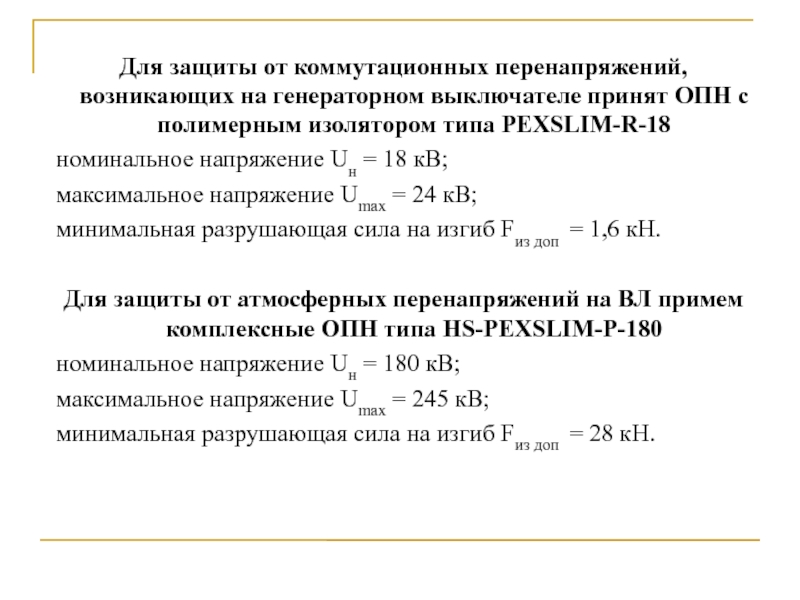

ОПН с полимерным изолятором типа PEXSLIM-R-18
номинальное напряжение Uн = 18

кВ;
максимальное напряжение Umax = 24 кВ;
минимальная разрушающая сила на изгиб Fиз доп = 1,6 кН.

Для защиты от атмосферных перенапряжений на ВЛ примем комплексные ОПН типа HS-PEXSLIM-P-180
номинальное напряжение Uн = 180 кВ;
максимальное напряжение Umax = 245 кВ;
минимальная разрушающая сила на изгиб Fиз доп = 28 кН.
