Слайд 1Лекция 1
Введение. Элементный состав древесины
1 Особенности строения древесины

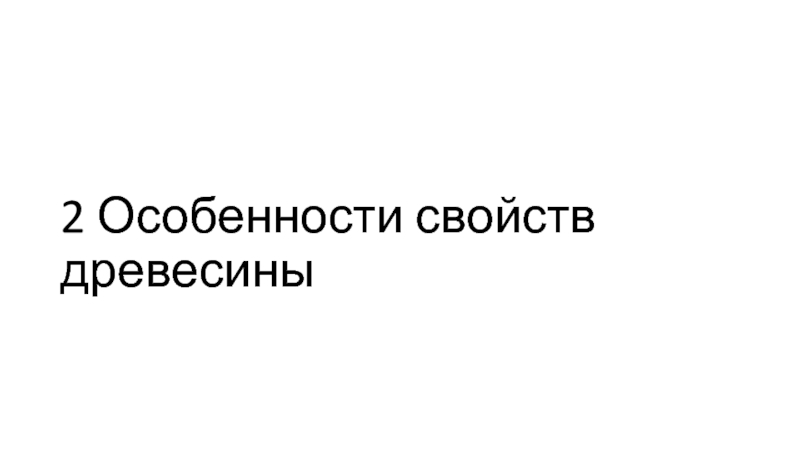

2 Особенности свойств
древесины
3 Особенности стойкости древесины к воздействиям

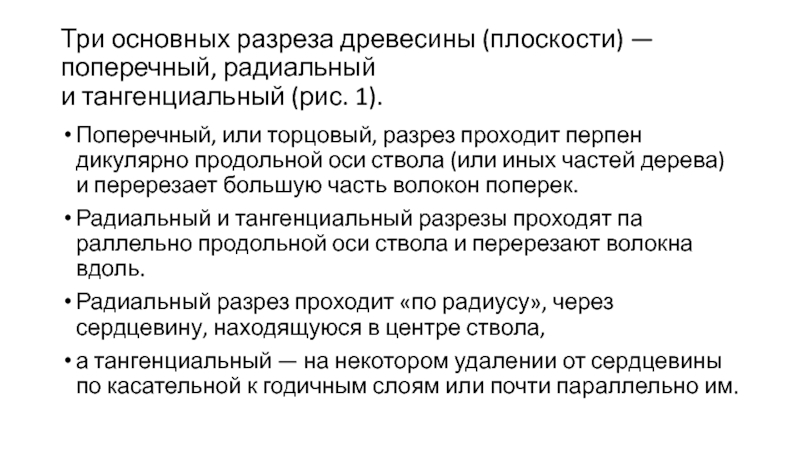

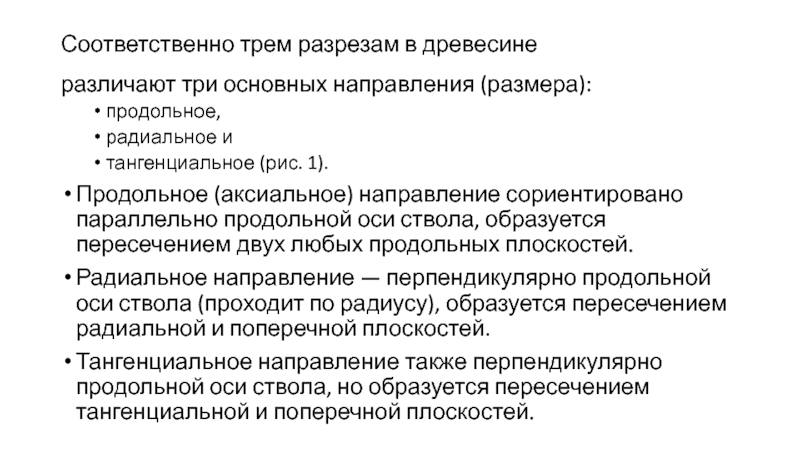

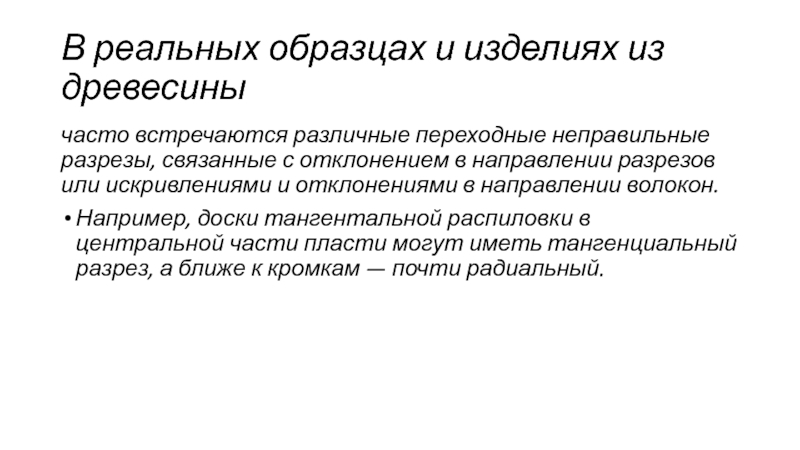

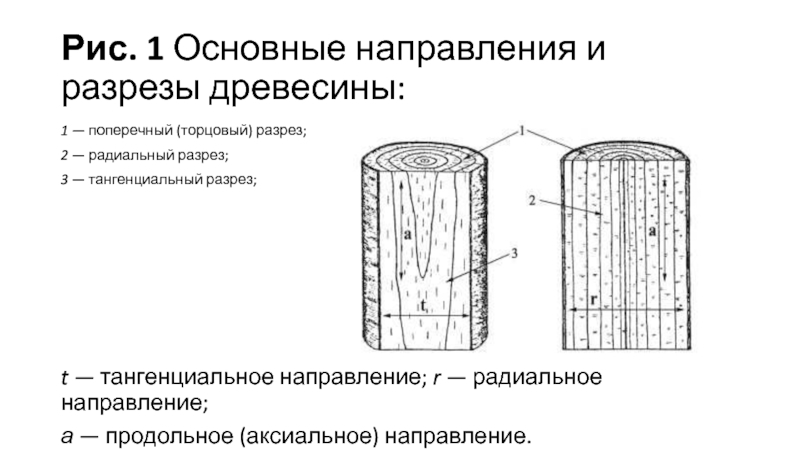

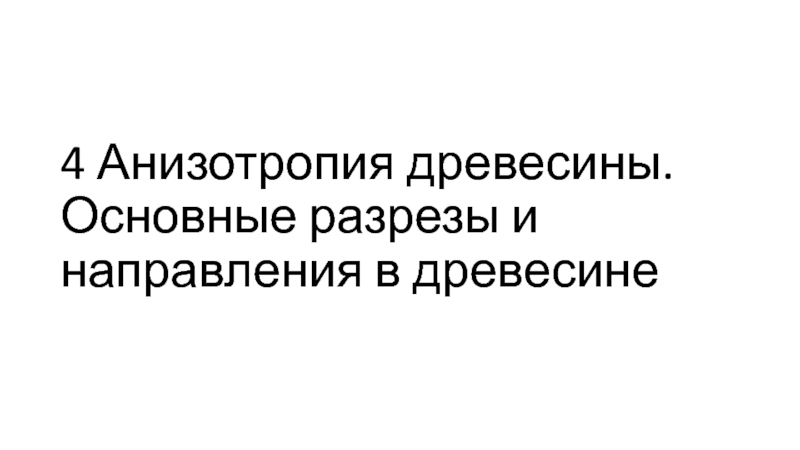

4 Анизотропия древесины. Основные разрезы
и направления в древесине

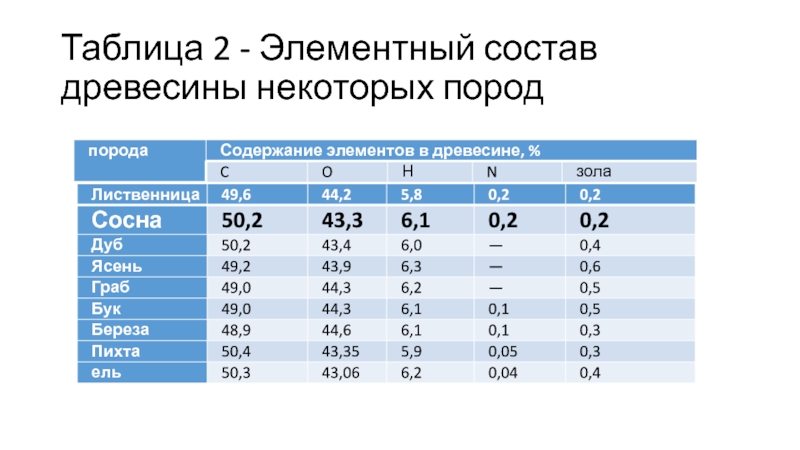

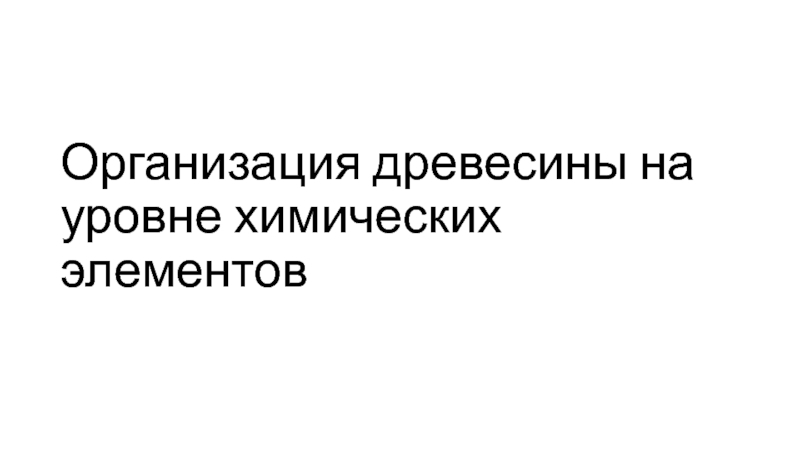

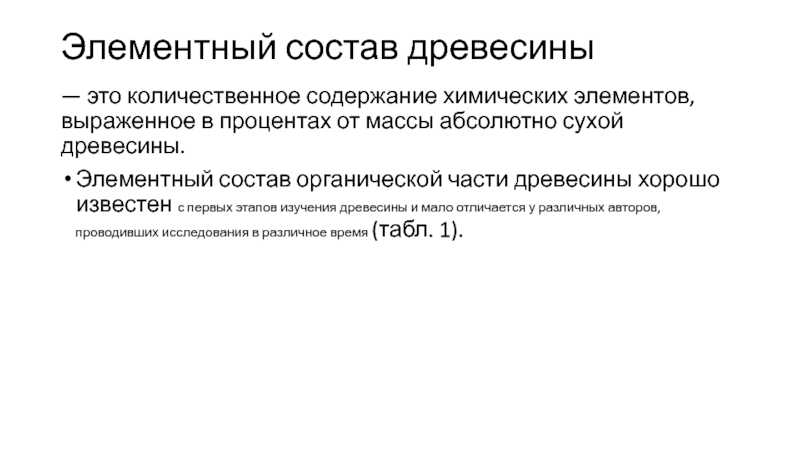

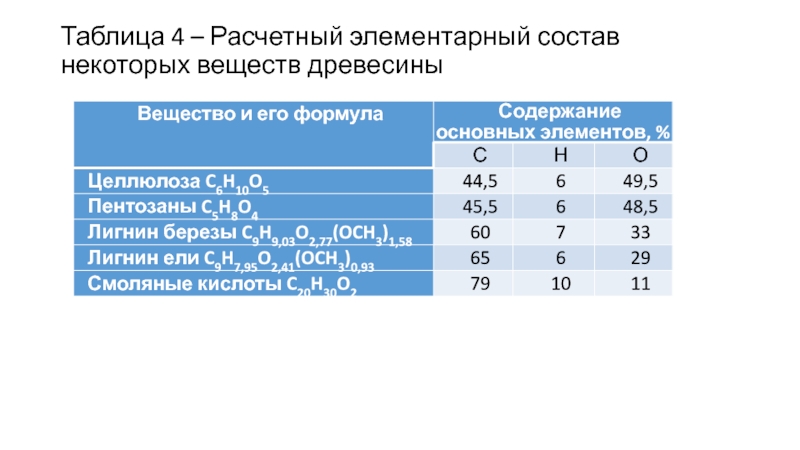

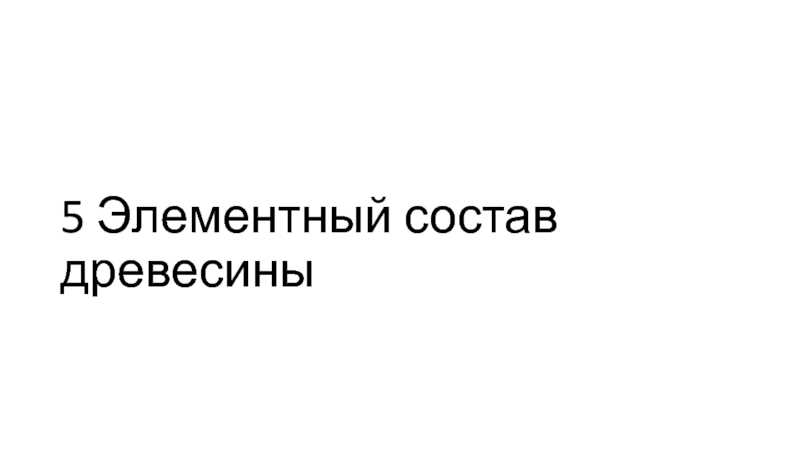

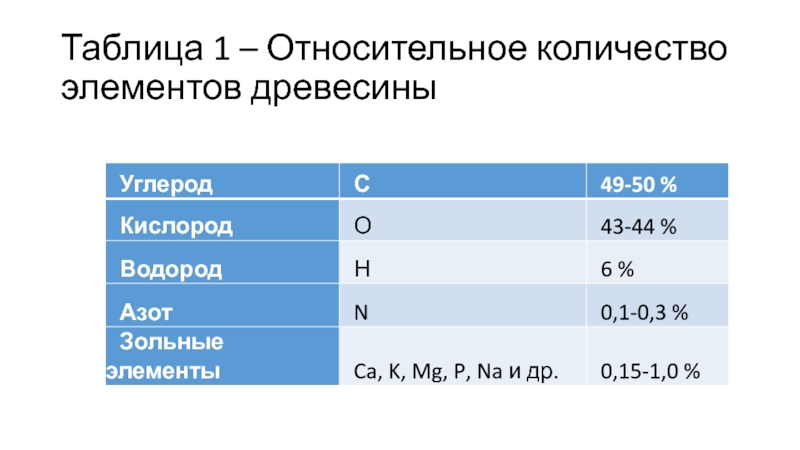

5 Элементный состав древесины

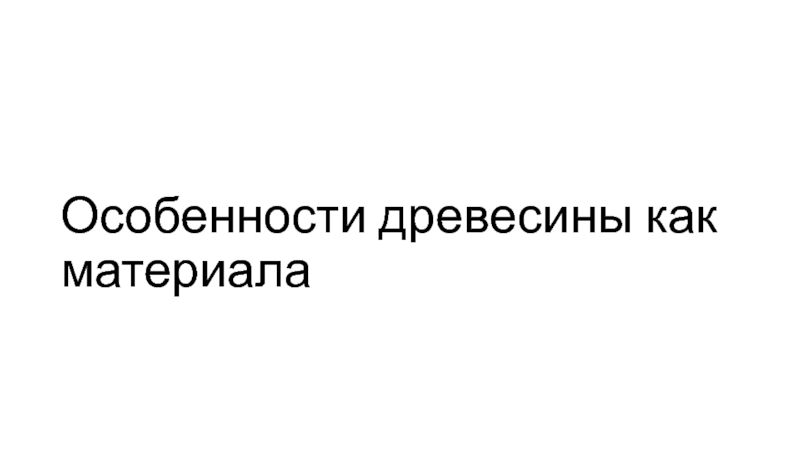

Слайд 2Особенности древесины как материала

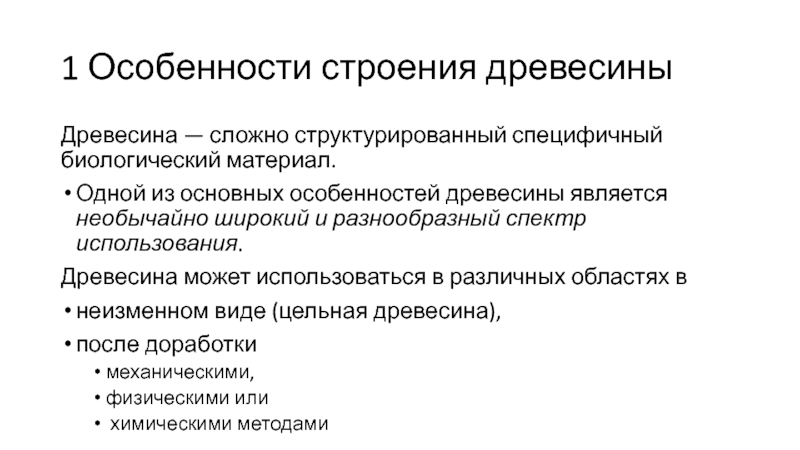

Слайд 31 Особенности строения древесины
Древесина — сложно структурированный специфичный биологический материал.
Одной из основных особенностей древесины является необычайно широкий и разнообразный
спектр использования.
Древесина может использоваться в различных областях в
неизменном виде (цельная древесина),
после доработки
механическими,
физическими или
химическими методами

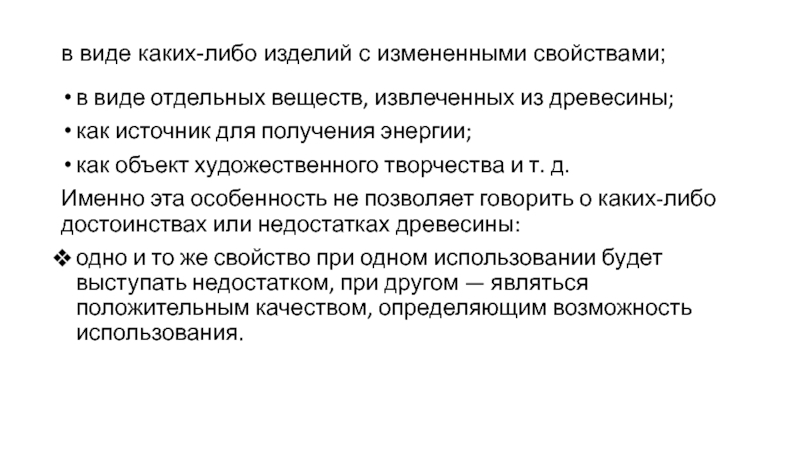

Слайд 4в виде каких-либо изделий с измененными свойствами;
в виде отдельных веществ,
извлеченных из древесины;
как источник для получения энергии;
как объект
художественного творчества и т. д.
Именно эта особенность не позволяет говорить о каких-либо достоинствах или недостатках древесины:
одно и то же свойство при одном использовании будет выступать недостатком, при другом — являться положительным качеством, определяющим возможность использования.

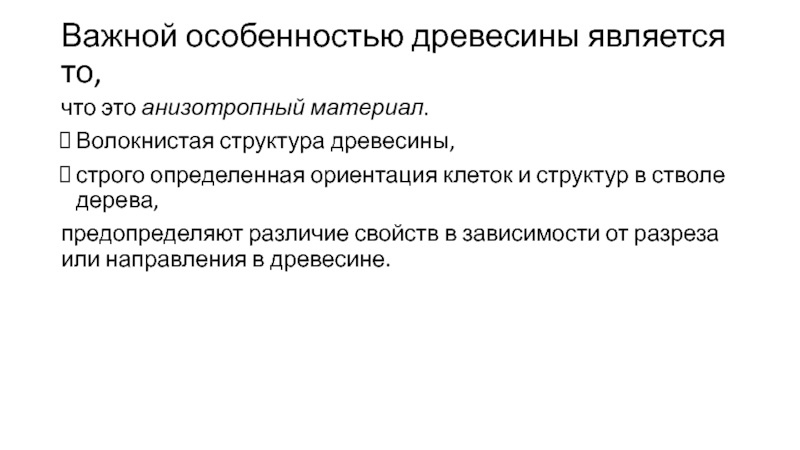

Слайд 5Важной особенностью древесины является то,
что это анизотропный материал.
Волокнистая структура
древесины,
строго определенная ориентация клеток и структур в стволе дерева,
предопределяют различие свойств в зависимости от разреза или направления в древесине.

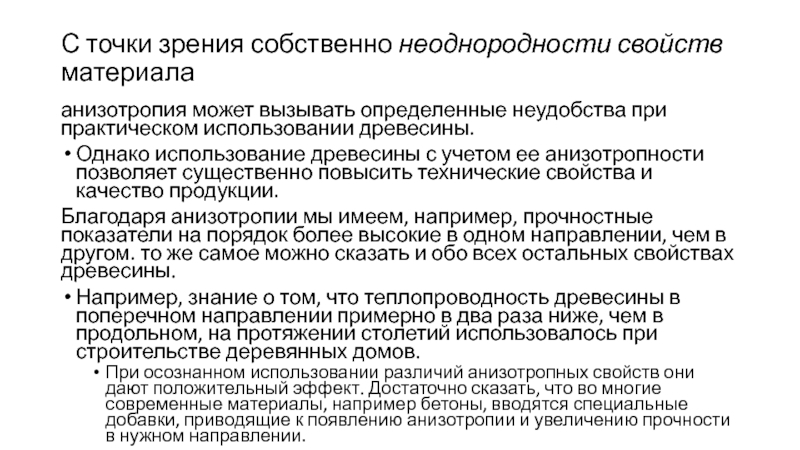

Слайд 6С точки зрения собственно неоднородности свойств материала
анизотропия может вызывать определенные
неудобства при практическом использовании древесины.
Однако использование древесины с учетом
ее анизотропности позволяет существенно повысить технические свойства и качество продукции.
Благодаря анизотропии мы имеем, например, прочностные показатели на порядок более высокие в одном направлении, чем в другом. то же самое можно сказать и обо всех остальных свойствах древесины.
Например, знание о том, что теплопроводность древесины в поперечном направлении примерно в два раза ниже, чем в продольном, на протяжении столетий использовалось при строительстве деревянных домов.
При осознанном использовании различий анизотропных свойств они дают положительный эффект. Достаточно сказать, что во многие современные материалы, например бетоны, вводятся специальные добавки, приводящие к появлению анизотропии и увеличению прочности в нужном направлении.

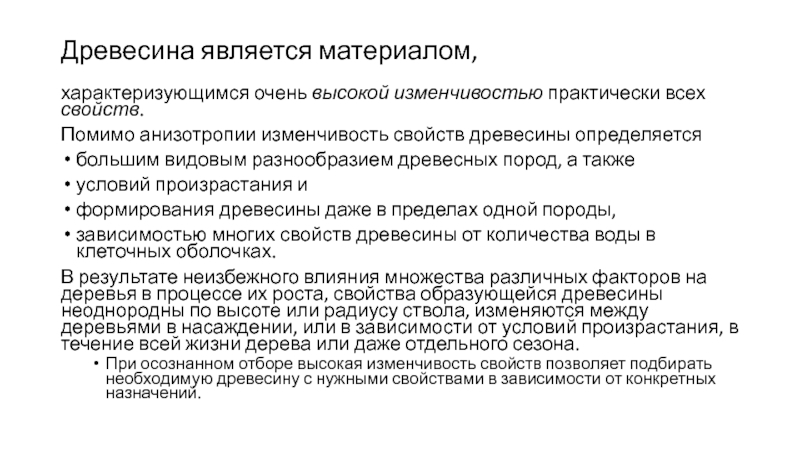

Слайд 7Древесина является материалом,
характеризующимся очень высокой изменчивостью практически всех свойств.
Помимо
анизотропии изменчивость свойств древесины определяется
большим видовым разнообразием древесных пород,
а также
условий произрастания и
формирования древесины даже в пределах одной породы,
зависимостью многих свойств древесины от количества воды в клеточных оболочках.
В результате неизбежного влияния множества различных факторов на деревья в процессе их роста, свойства образующейся древесины неоднородны по высоте или радиусу ствола, изменяются между деревьями в насаждении, или в зависимости от условий произрастания, в течение всей жизни дерева или даже отдельного сезона.
При осознанном отборе высокая изменчивость свойств позволяет подбирать необходимую древесину с нужными свойствами в зависимости от конкретных назначений.

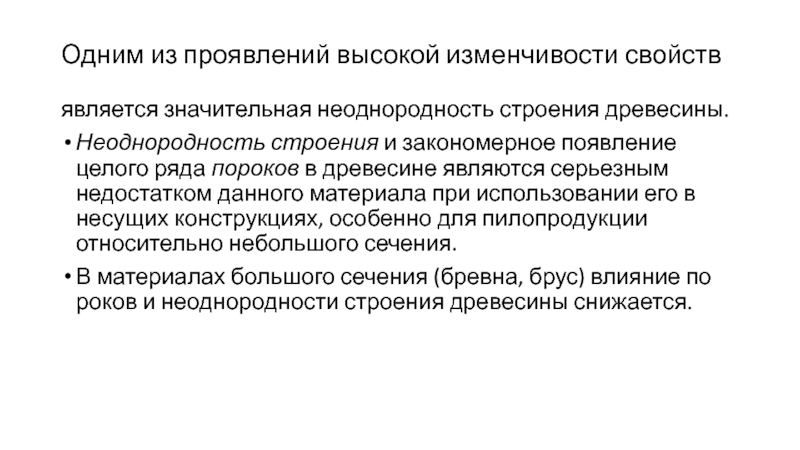

Слайд 8Одним из проявлений высокой изменчивости свойств
является значительная неоднородность строения древесины.
Неоднородность
строения и закономерное появление целого ряда пороков в древесине являются
серьезным недостатком данного материала при использовании его в несущих конструкциях, особенно для пилопродукции относительно небольшого сечения.
В материалах большого сечения (бревна, брус) влияние пороков и неоднородности строения древесины снижается.

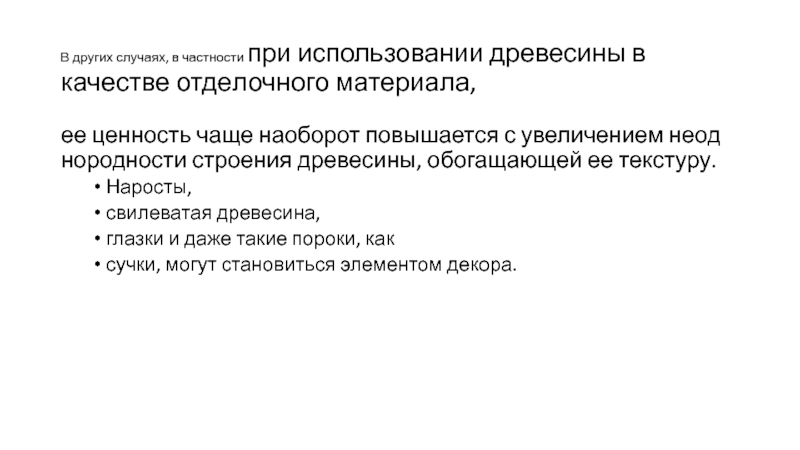

Слайд 9В других случаях, в частности при использовании древесины в качестве
отделочного материала,
ее ценность чаще наоборот повышается с увеличением неоднородности строения
древесины, обогащающей ее текстуру.
Наросты,
свилеватая древесина,
глазки и даже такие пороки, как
сучки, могут становиться элементом декора.

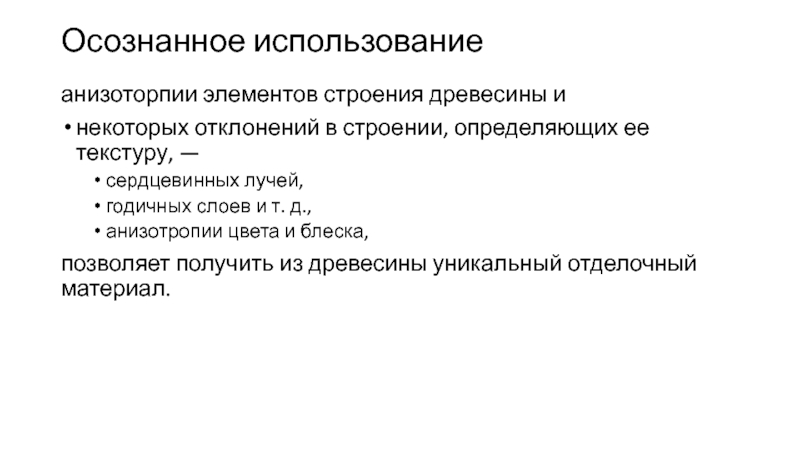

Слайд 10Осознанное использование
анизоторпии элементов строения древесины и
некоторых отклонений в строении,
определяющих ее текстуру, —
сердцевинных лучей,
годичных слоев и т. д.,
анизотропии цвета и блеска,
позволяет получить из древесины уникальный отделочный материал.

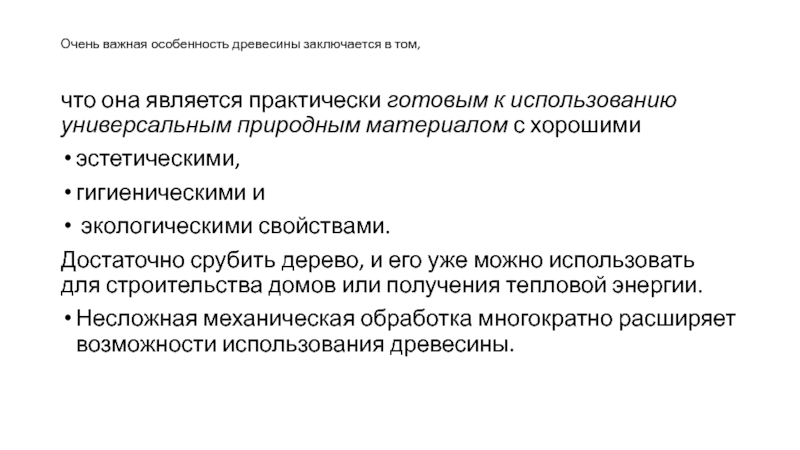

Слайд 12Очень важная особенность древесины заключается в том,
что она является практически
готовым к использованию универсальным природным материалом с хорошими
эстетическими,
гигиеническими
и
экологическими свойствами.
Достаточно срубить дерево, и его уже можно использовать для строительства домов или получения тепловой энергии.
Несложная механическая обработка многократно расширяет возможности использования древесины.

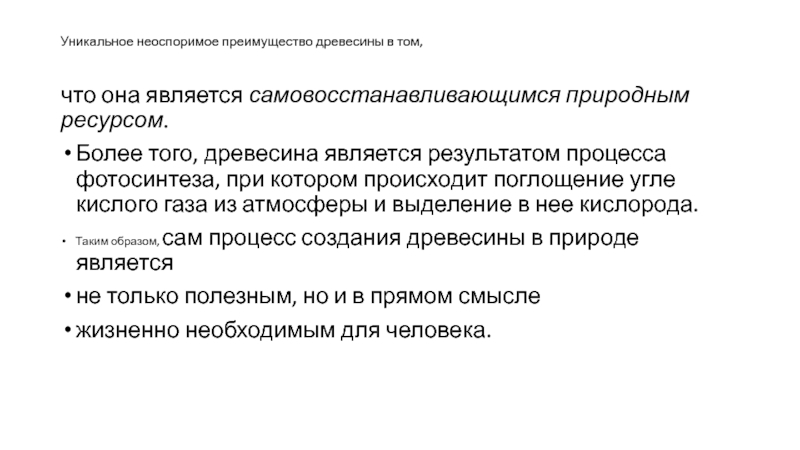

Слайд 13Уникальное неоспоримое преимущество древесины в том,
что она является самовосстанавливающимся природным
ресурсом.
Более того, древесина является результатом процесса фотосинтеза, при котором
происходит поглощение углекислого газа из атмосферы и выделение в нее кислорода.
Таким образом, сам процесс создания древесины в природе является
не только полезным, но и в прямом смысле
жизненно необходимым для человека.

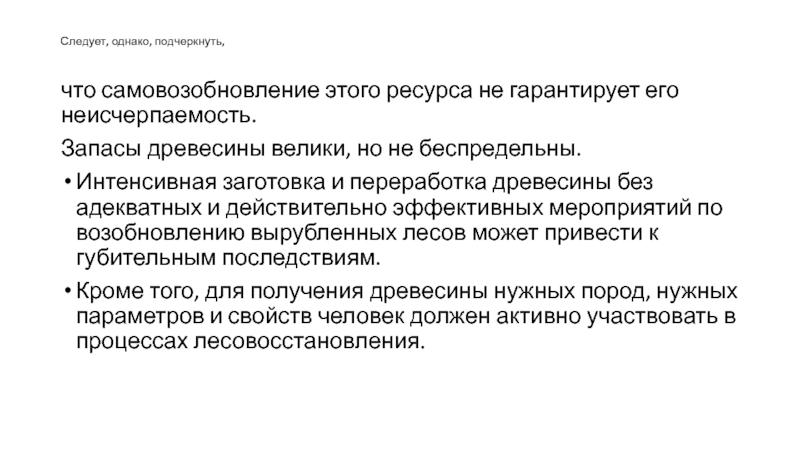

Слайд 14Следует, однако, подчеркнуть,
что самовозобновление этого ресурса не гарантирует его неисчерпаемость.
Запасы древесины велики, но не беспредельны.
Интенсивная заготовка и переработка
древесины без адекватных и действительно эффективных мероприятий по возобновлению вырубленных лесов может привести к губительным последствиям.
Кроме того, для получения древесины нужных пород, нужных параметров и свойств человек должен активно участвовать в процессах лесовосстановления.

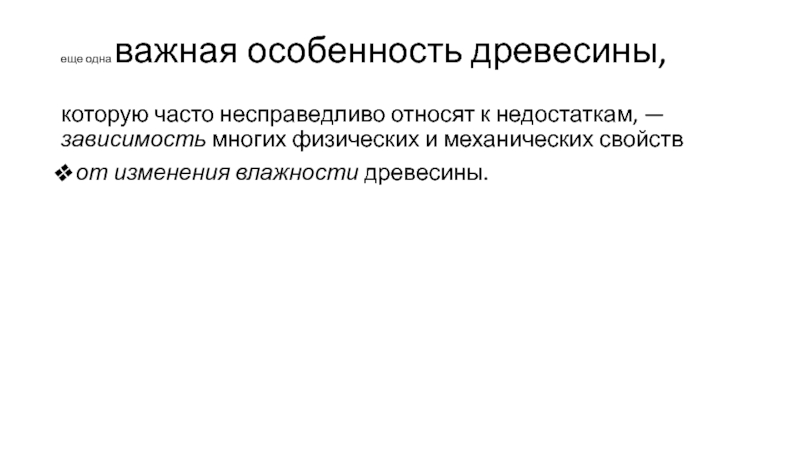

Слайд 15еще одна важная особенность древесины,
которую часто несправедливо относят к недостаткам,
— зависимость многих физических и механических свойств
от изменения влажности
древесины.

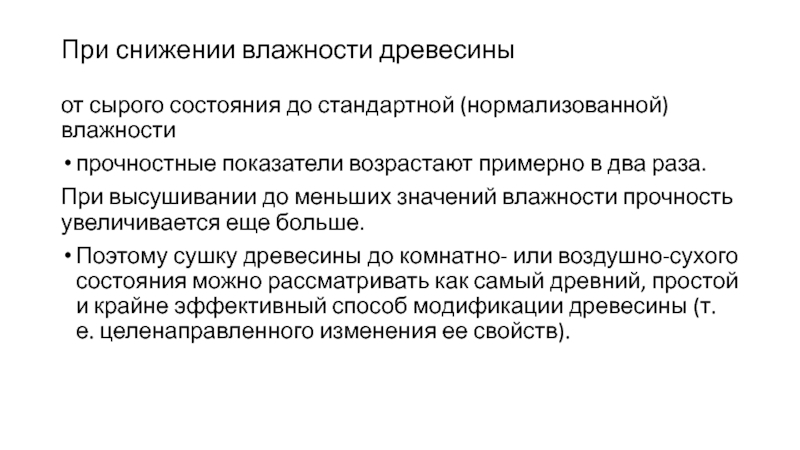

Слайд 16При снижении влажности древесины
от сырого состояния до стандартной (нормализованной) влажности
прочностные показатели возрастают примерно в два раза.
При высушивании до
меньших значений влажности прочность увеличивается еще больше.
Поэтому сушку древесины до комнатно- или воздушно-сухого состояния можно рассматривать как самый древний, простой и крайне эффективный способ модификации древесины (т. е. целенаправленного изменения ее свойств).

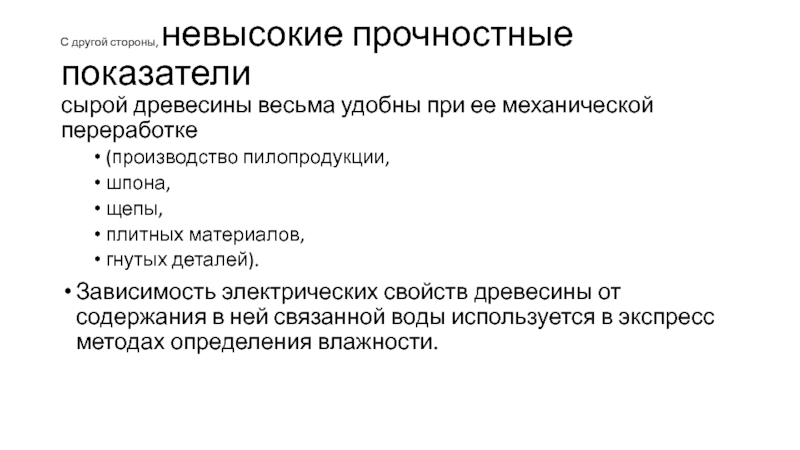

Слайд 17С другой стороны, невысокие прочностные показатели
сырой древесины весьма удобны при
ее механической переработке
(производство пилопродукции,
шпона,
щепы,
плитных материалов,
гнутых
деталей).
Зависимость электрических свойств древесины от содержания в ней связанной воды используется в экспрессметодах определения влажности.

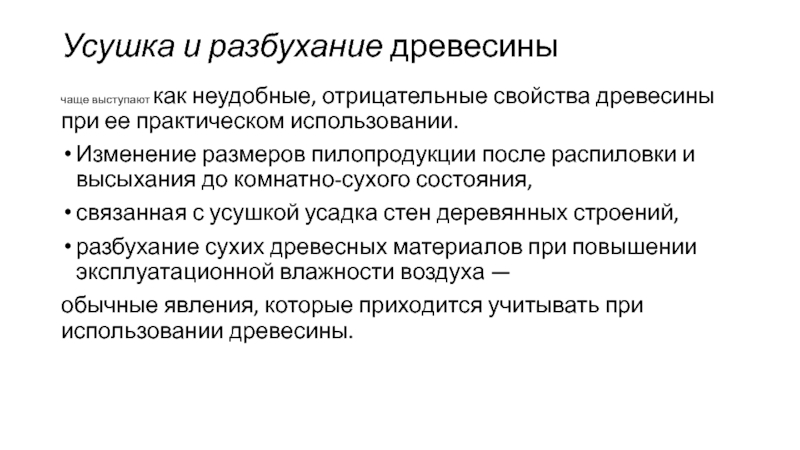

Слайд 18Усушка и разбухание древесины
чаще выступают как неудобные, отрицательные свойства древесины
при ее практическом использовании.
Изменение размеров пилопродукции после распиловки и
высыхания до комнатно-сухого состояния,
связанная с усушкой усадка стен деревянных строений,
разбухание сухих древесных материалов при повышении эксплуатационной влажности воздуха —
обычные явления, которые приходится учитывать при использовании древесины.

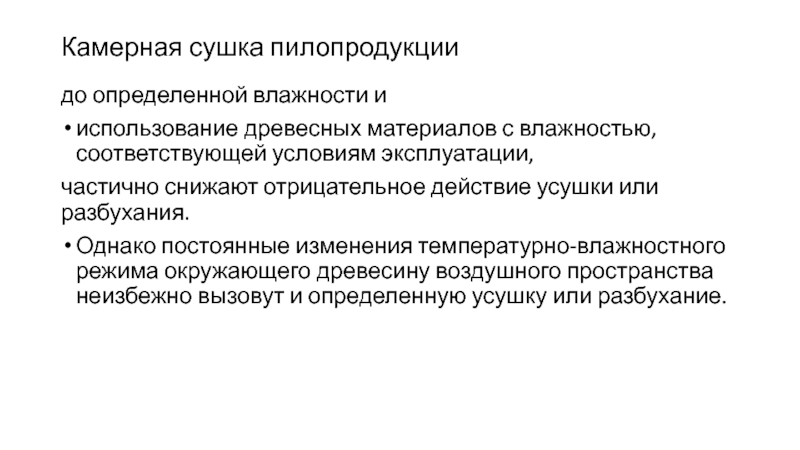

Слайд 19Камерная сушка пилопродукции
до определенной влажности и
использование древесных материалов с
влажностью, соответствующей условиям эксплуатации,
частично снижают отрицательное действие усушки или
разбухания.
Однако постоянные изменения температурно-влажностного режима окружающего древесину воздушного пространства неизбежно вызовут и определенную усушку или разбухание.

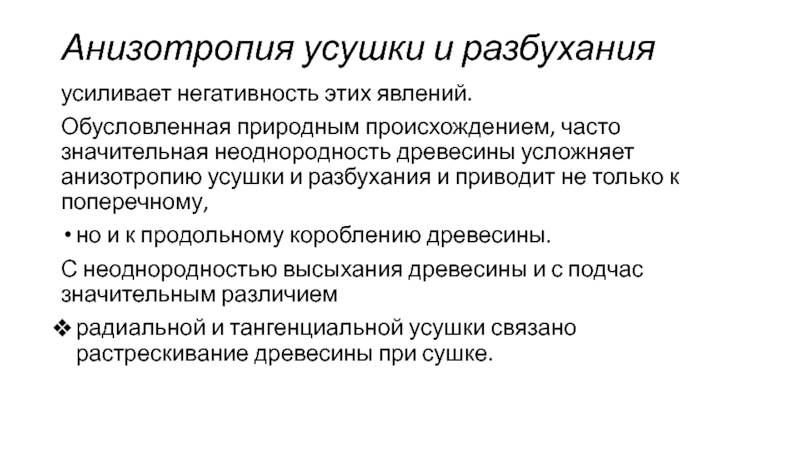

Слайд 20Анизотропия усушки и разбухания
усиливает негативность этих явлений.
Обусловленная природным происхождением,
часто значительная неоднородность древесины усложняет анизотропию усушки и разбухания и
приводит не только к поперечному,
но и к продольному короблению древесины.
С неоднородностью высыхания древесины и с подчас значительным различием
радиальной и тангенциальной усушки связано растрескивание древесины при сушке.

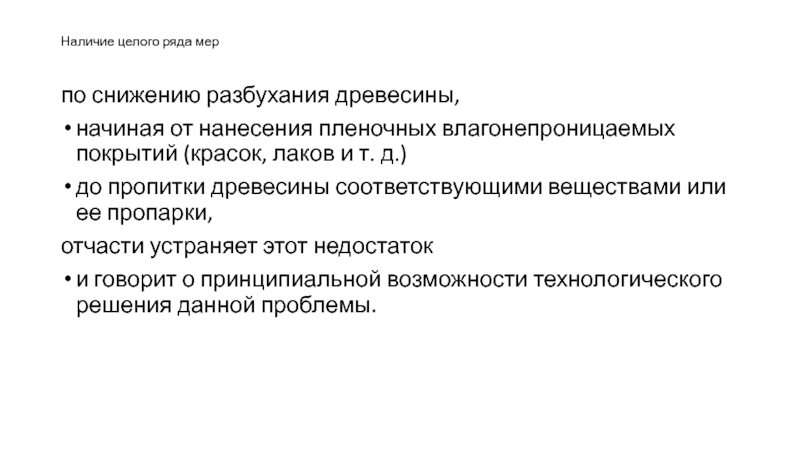

Слайд 21Наличие целого ряда мер
по снижению разбухания древесины,
начиная от нанесения
пленочных влагонепроницаемых покрытий (красок, лаков и т. д.)
до пропитки
древесины соответствующими веществами или ее пропарки,
отчасти устраняет этот недостаток
и говорит о принципиальной возможности технологического решения данной проблемы.

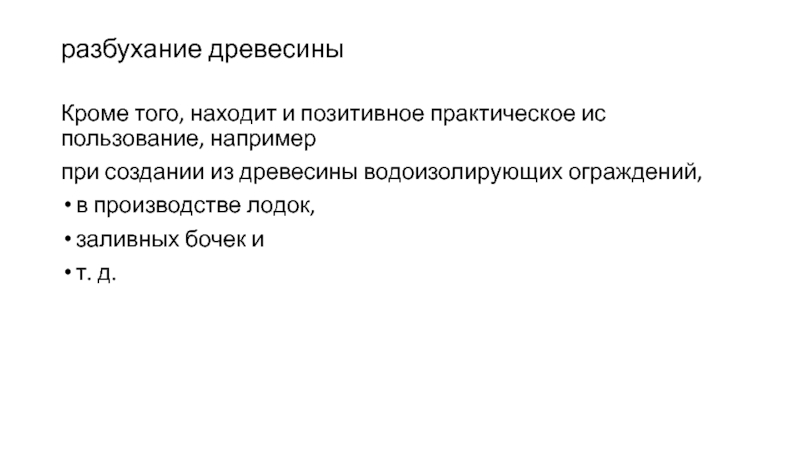

Слайд 22разбухание древесины
Кроме того, находит и позитивное практическое использование, например
при
создании из древесины водоизолирующих ограждений,
в производстве лодок,
заливных бочек
и
т. д.

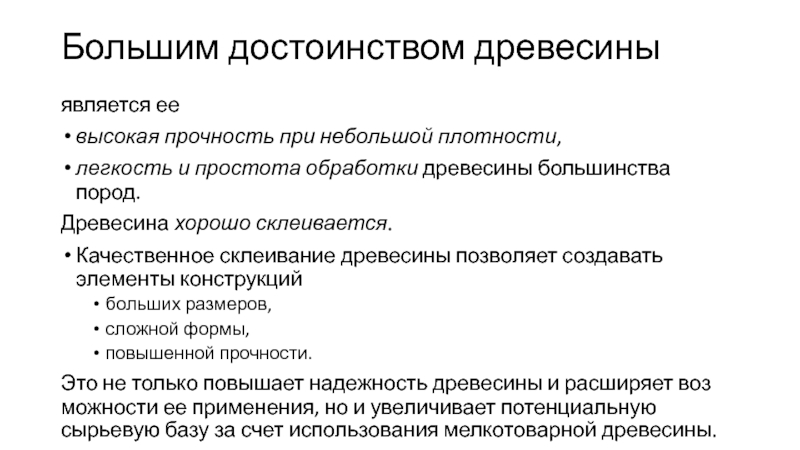

Слайд 23Большим достоинством древесины
является ее
высокая прочность при небольшой плотности,
легкость
и простота обработки древесины большинства пород.
Древесина хорошо склеивается.
Качественное
склеивание древесины позволяет создавать элементы конструкций
больших размеров,
сложной формы,
повышенной прочности.
Это не только повышает надежность древесины и расширяет возможности ее применения, но и увеличивает потенциальную сырьевую базу за счет использования мелкотоварной древесины.

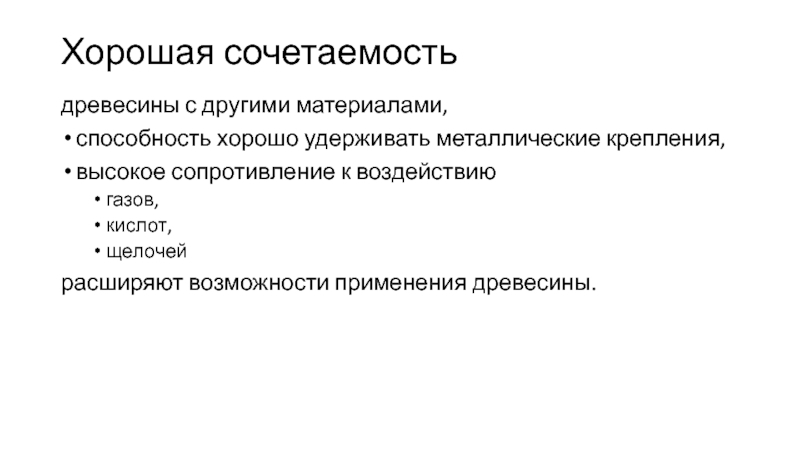

Слайд 24Хорошая сочетаемость
древесины с другими материалами,
способность хорошо удерживать металлические крепления,
высокое сопротивление к воздействию
газов,
кислот,
щелочей
расширяют возможности применения
древесины.

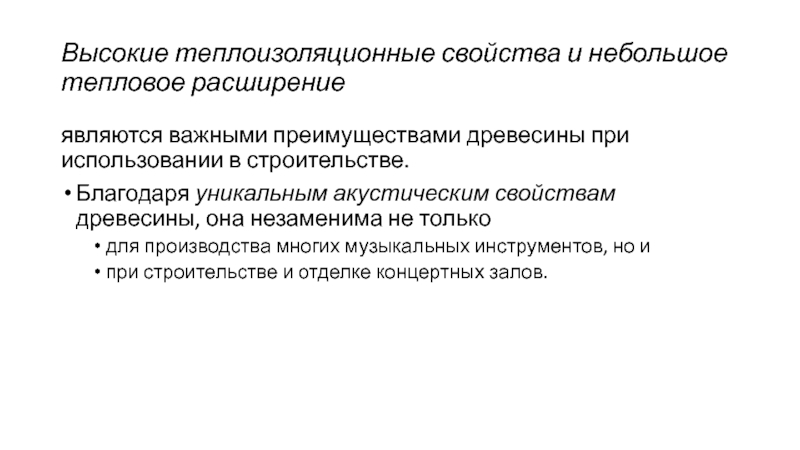

Слайд 25Высокие теплоизоляционные свойства и небольшое тепловое расширение
являются важными преимуществами древесины
при использовании в строительстве.
Благодаря уникальным акустическим свойствам древесины, она незаменима
не только
для производства многих музыкальных инструментов, но и
при строительстве и отделке концертных залов.

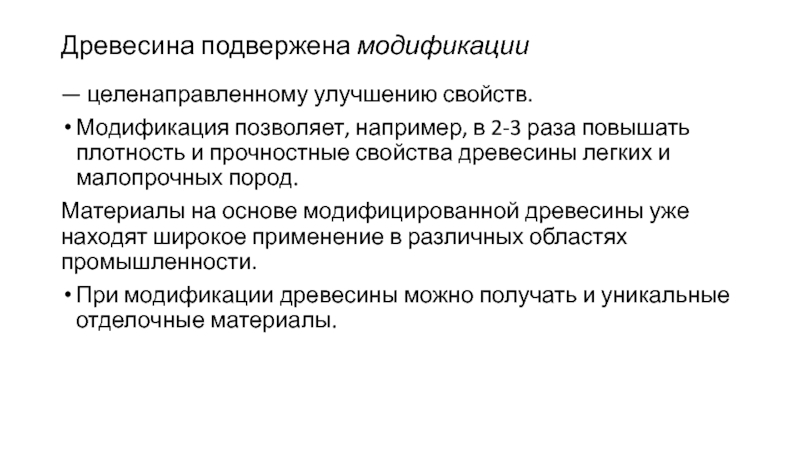

Слайд 26Древесина подвержена модификации
— целенаправленному улучшению свойств.
Модификация позволяет, например, в
2-3 раза повышать плотность и прочностные свойства древесины легких и
малопрочных пород.
Материалы на основе модифицированной древесины уже находят широкое применение в различных областях промышленности.
При модификации древесины можно получать и уникальные отделочные материалы.

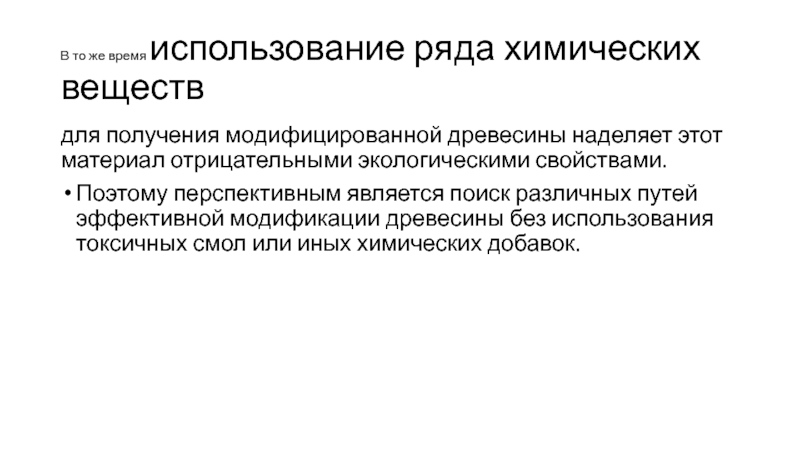

Слайд 27В то же время использование ряда химических веществ
для получения модифицированной
древесины наделяет этот материал отрицательными экологическими свойствами.
Поэтому перспективным является
поиск различных путей эффективной модификации древесины без использования токсичных смол или иных химических добавок.

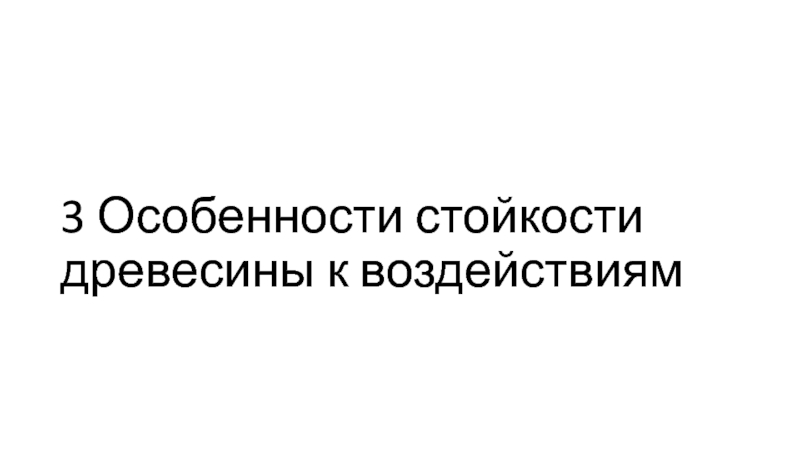

Слайд 283 Особенности стойкости древесины к воздействиям

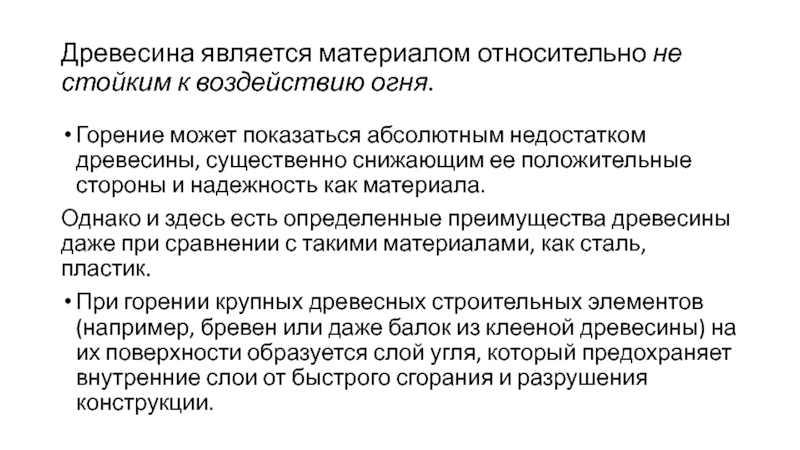

Слайд 29Древесина является материалом относительно не стойким к воздействию огня.
Горение может
показаться абсолютным недостатком древесины, существенно снижающим ее положительные стороны и
надежность как материала.
Однако и здесь есть определенные преимущества древесины даже при сравнении с такими материалами, как сталь, пластик.
При горении крупных древесных строительных элементов (например, бревен или даже балок из клееной древесины) на их поверхности образуется слой угля, который предохраняет внутренние слои от быстрого сгорания и разрушения конструкции.

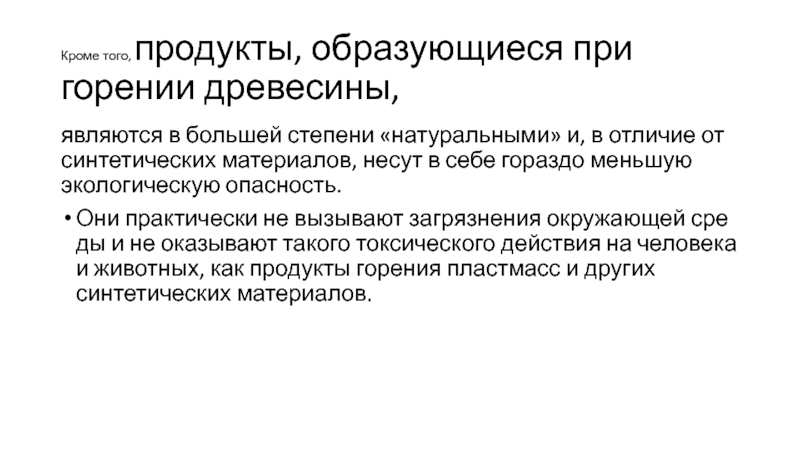

Слайд 30Кроме того, продукты, образующиеся при горении древесины,
являются в большей степени
«натуральными» и, в отличие от синтетических материалов, несут в себе
гораздо меньшую экологическую опасность.
Они практически не вызывают загрязнения окружающей среды и не оказывают такого токсического действия на человека и животных, как продукты горения пластмасс и других синтетических материалов.

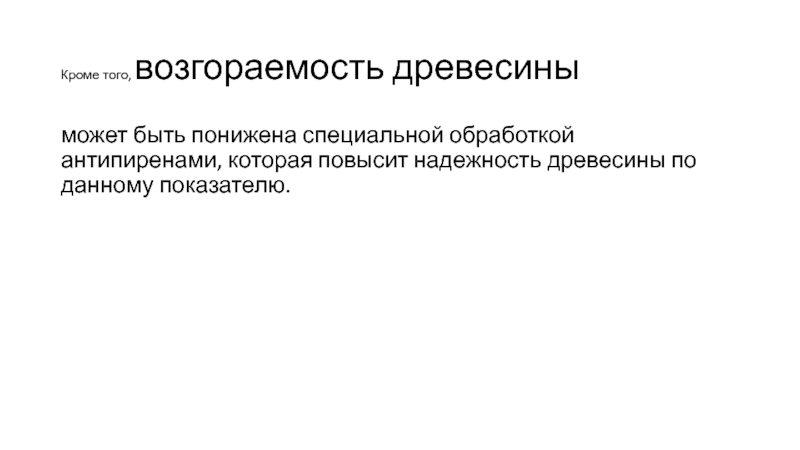

Слайд 31Кроме того, возгораемость древесины
может быть понижена специальной обработкой антипиренами, которая
повысит надежность древесины по данному показателю.

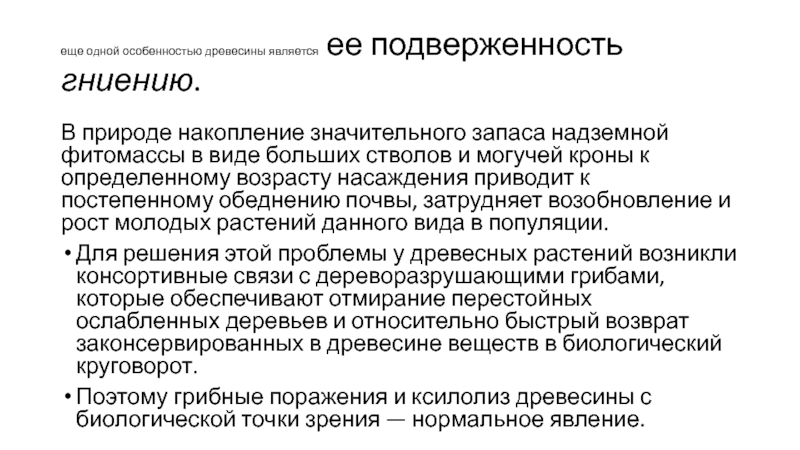

Слайд 32еще одной особенностью древесины является ее подверженность гниению.
В природе накопление
значительного запаса надземной фитомассы в виде больших стволов и могучей
кроны к определенному возрасту насаждения приводит к постепенному обеднению почвы, затрудняет возобновление и рост молодых растений данного вида в популяции.
Для решения этой проблемы у древесных растений возникли консортивные связи с дереворазрушающими грибами, которые обеспечивают отмирание перестойных ослабленных деревьев и относительно быстрый возврат законсервированных в древесине веществ в биологический круговорот.
Поэтому грибные поражения и ксилолиз древесины с биологической точки зрения — нормальное явление.

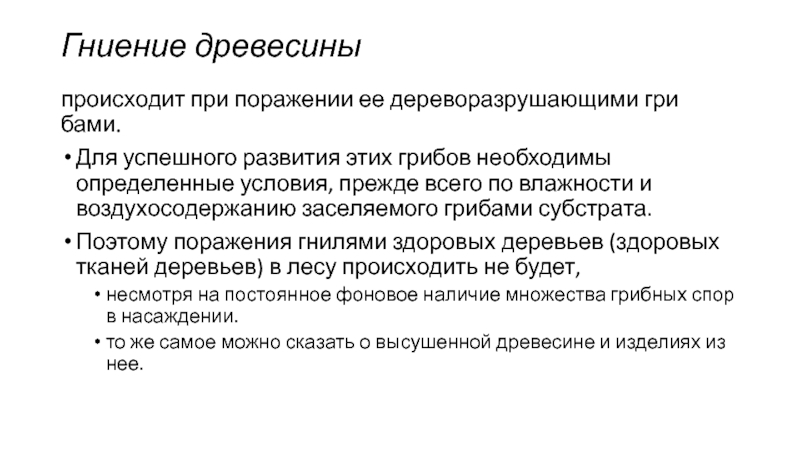

Слайд 33Гниение древесины
происходит при поражении ее дереворазрушающими грибами.
Для успешного развития
этих грибов необходимы определенные условия, прежде всего по влажности и
воздухосодержанию заселяемого грибами субстрата.
Поэтому поражения гнилями здоровых деревьев (здоровых тканей деревьев) в лесу происходить не будет,
несмотря на постоянное фоновое наличие множества грибных спор в насаждении.
то же самое можно сказать о высушенной древесине и изделиях из нее.

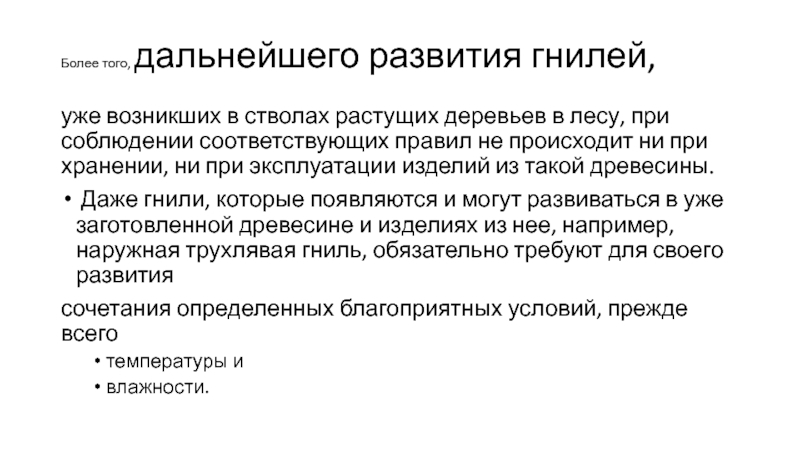

Слайд 34Более того, дальнейшего развития гнилей,
уже возникших в стволах растущих деревьев
в лесу, при соблюдении соответствующих правил не происходит ни при
хранении, ни при эксплуатации изделий из такой древесины.
Даже гнили, которые появляются и могут развиваться в уже заготовленной древесине и изделиях из нее, например, наружная трухлявая гниль, обязательно требуют для своего развития
сочетания определенных благоприятных условий, прежде всего
температуры и
влажности.

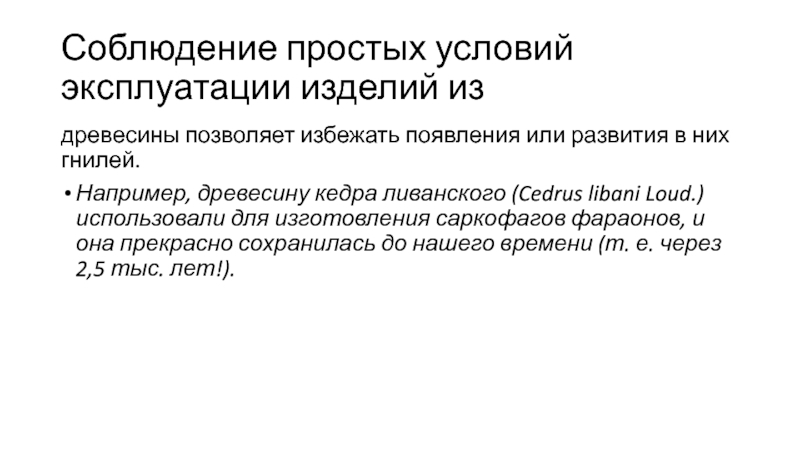

Слайд 35Соблюдение простых условий эксплуатации изделий из
древесины позволяет избежать появления или
развития в них гнилей.
Например, древесину кедра ливанского (Cedrus libani Loud.)
использовали для изготовления саркофагов фараонов, и она прекрасно сохранилась до нашего времени (т. е. через 2,5 тыс. лет!).

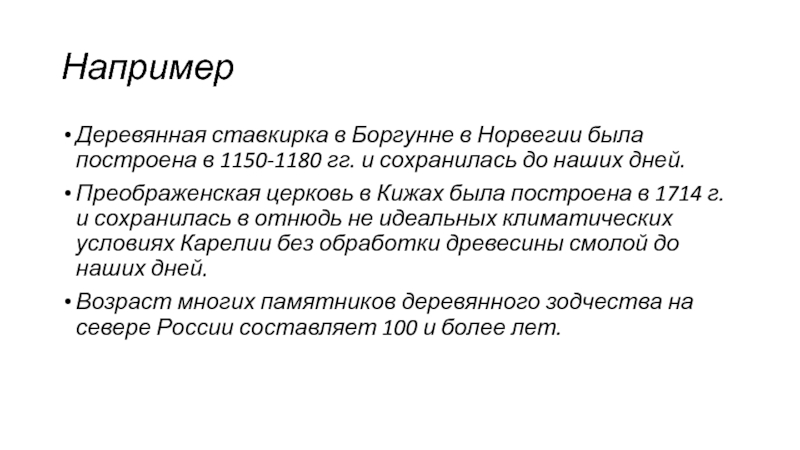

Слайд 36Например
Деревянная ставкирка в Боргунне в Норвегии была построена в
1150-1180 гг. и сохранилась до наших дней.
Преображенская церковь в
Кижах была построена в 1714 г. и сохранилась в отнюдь не идеальных климатических условиях Карелии без обработки древесины смолой до наших дней.
Возраст многих памятников деревянного зодчества на севере России составляет 100 и более лет.

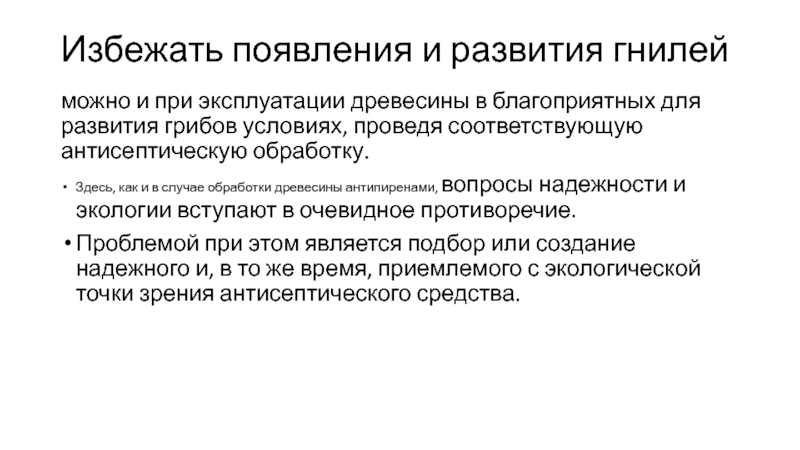

Слайд 37Избежать появления и развития гнилей
можно и при эксплуатации древесины в
благоприятных для развития грибов условиях, проведя соответствующую антисептическую обработку.
Здесь,
как и в случае обработки древесины антипиренами, вопросы надежности и экологии вступают в очевидное противоречие.
Проблемой при этом является подбор или создание надежного и, в то же время, приемлемого с экологической точки зрения антисептического средства.

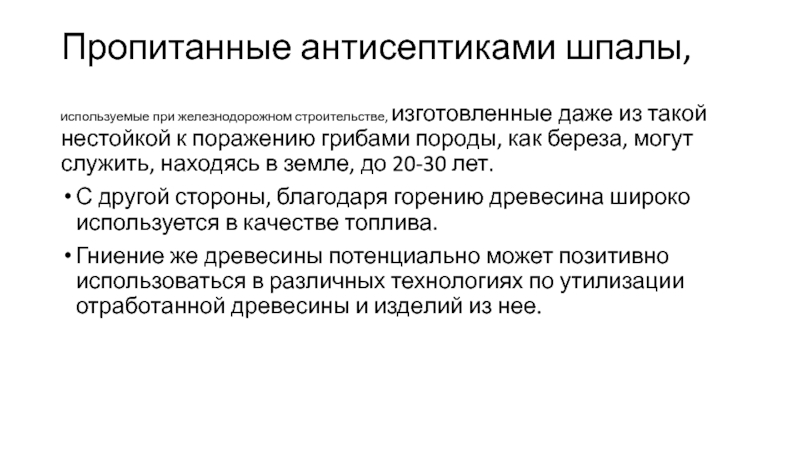

Слайд 38Пропитанные антисептиками шпалы,
используемые при железнодорожном строительстве, изготовленные даже из такой
нестойкой к поражению грибами породы, как береза, могут служить, находясь
в земле, до 20-30 лет.
С другой стороны, благодаря горению древесина широко используется в качестве топлива.
Гниение же древесины потенциально может позитивно использоваться в различных технологиях по утилизации отработанной древесины и изделий из нее.

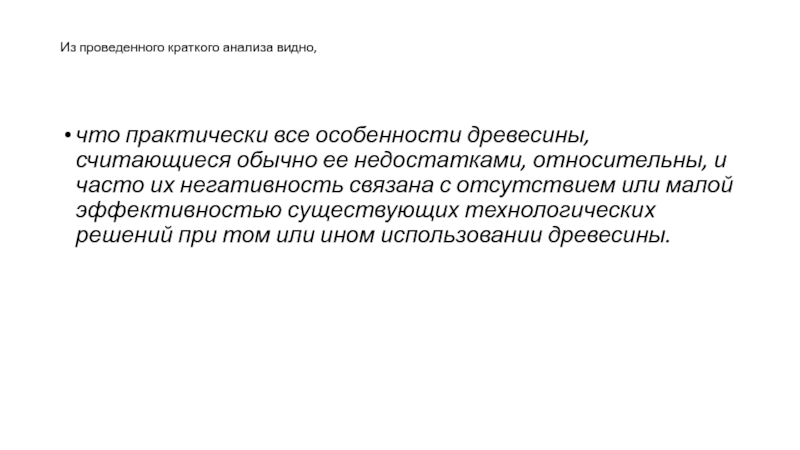

Слайд 39Из проведенного краткого анализа видно,
что практически все особенности древесины, считающиеся
обычно ее недостатками, относительны, и часто их негативность связана с
отсутствием или малой эффективностью существующих технологических решений при том или ином использовании древесины.
Слайд 404 Анизотропия древесины. Основные разрезы и направления в древесине

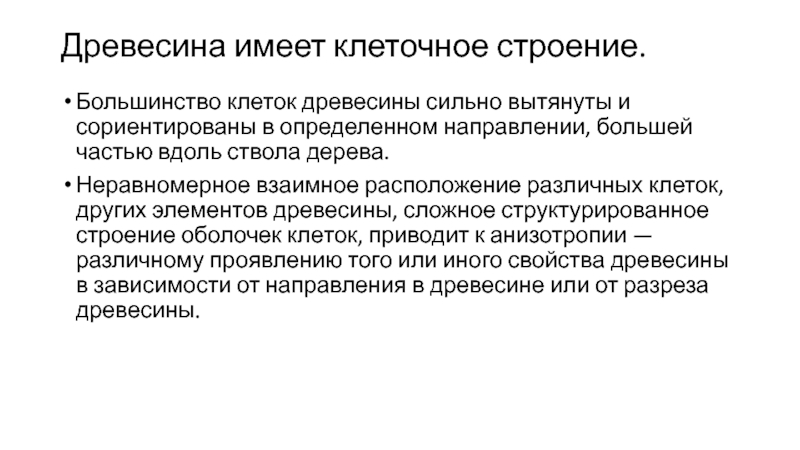

Слайд 41Древесина имеет клеточное строение.
Большинство клеток древесины сильно вытянуты и сориентированы
в определенном направлении, большей частью вдоль ствола дерева.
Неравномерное взаимное
расположение различных клеток, других элементов древесины, сложное структурированное строение оболочек клеток, приводит к анизотропии — различному проявлению того или иного свойства древесины в зависимости от направления в древесине или от разреза древесины.

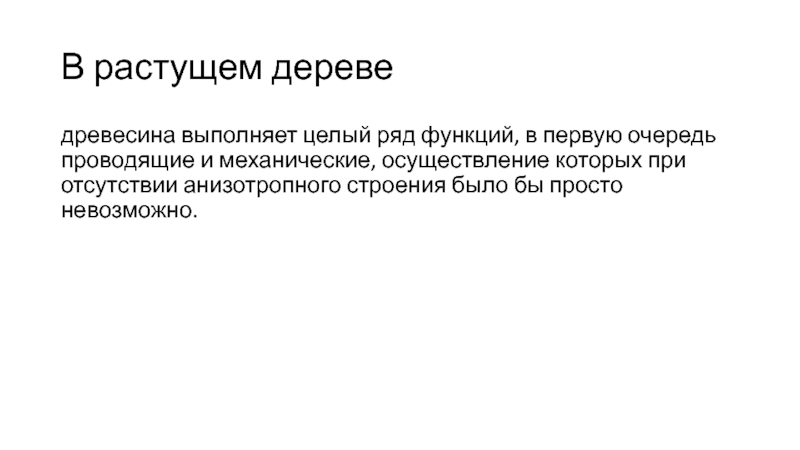

Слайд 42В растущем дереве
древесина выполняет целый ряд функций, в первую очередь
проводящие и механические, осуществление которых при отсутствии анизотропного строения было
бы просто невозможно.

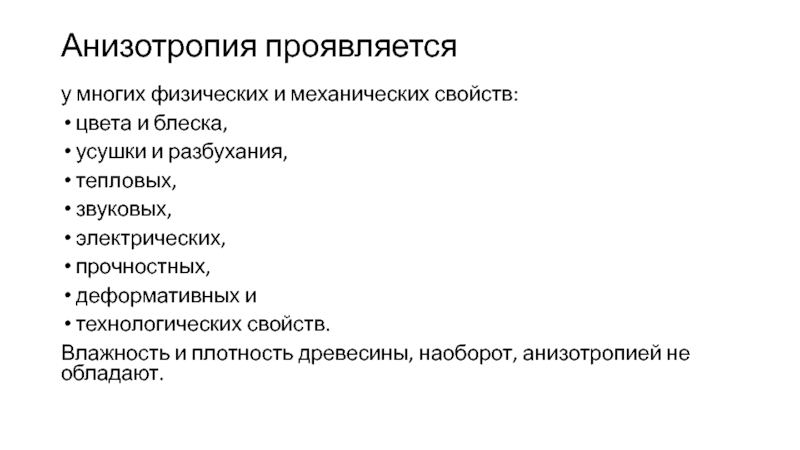

Слайд 43Анизотропия проявляется
у многих физических и механических свойств:
цвета и блеска,
усушки и разбухания,
тепловых,
звуковых,
электрических,
прочностных,
деформативных и
технологических
свойств.
Влажность и плотность древесины, наоборот, анизотропией не обладают.

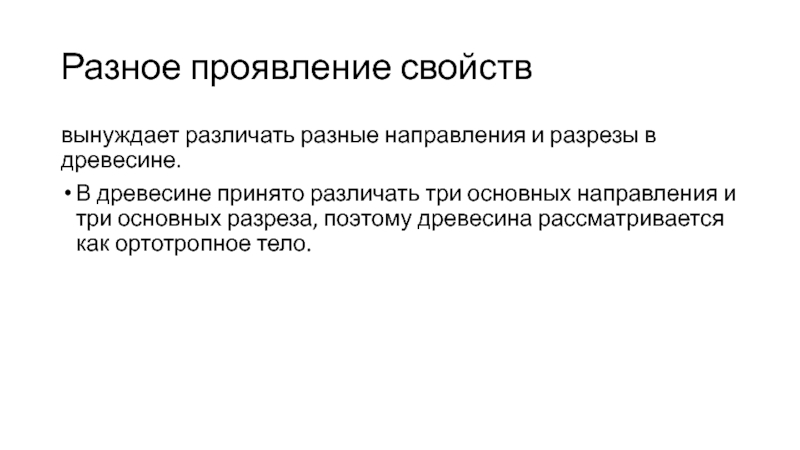

Слайд 44Разное проявление свойств
вынуждает различать разные направления и разрезы в древесине.
В древесине принято различать три основных направления и три основных
разреза, поэтому древесина рассматривается как ортотропное тело.
Слайд 45Три основных разреза древесины (плоскости) — поперечный, радиальный
и тангенциальный (рис.
1).
Поперечный, или торцовый, разрез проходит перпендикулярно продольной оси ствола (или
иных частей дерева) и перерезает большую часть волокон поперек.
Радиальный и тангенциальный разрезы проходят параллельно продольной оси ствола и перерезают волокна вдоль.
Радиальный разрез проходит «по радиусу», через сердцевину, находящуюся в центре ствола,
а тангенциальный — на некотором удалении от сердцевины по касательной к годичным слоям или почти параллельно им.
Слайд 46В реальных образцах и изделиях из древесины
часто встречаются различные переходные
неправильные разрезы, связанные с отклонением в направлении разрезов или искривлениями
и отклонениями в направлении волокон.
Например, доски тангентальной распиловки в центральной части пласти могут иметь тангенциальный разрез, а ближе к кромкам — почти радиальный.
Слайд 47Рис. 1 Основные направления и разрезы древесины:
1 — поперечный (торцовый)
разрез;
2 — радиальный разрез;
3 — тангенциальный разрез;
t
— тангенциальное направление; r — радиальное направление;
а — продольное (аксиальное) направление.
Слайд 48Соответственно трем разрезам в древесине
различают три основных направления (размера):
продольное,
радиальное и
тангенциальное (рис. 1).
Продольное (аксиальное) направление сориентировано параллельно
продольной оси ствола, образуется пересечением двух любых продольных плоскостей.
Радиальное направление — перпендикулярно продольной оси ствола (проходит по радиусу), образуется пересечением радиальной и поперечной плоскостей.
Тангенциальное направление также перпендикулярно продольной оси ствола, но образуется пересечением тангенциальной и поперечной плоскостей.

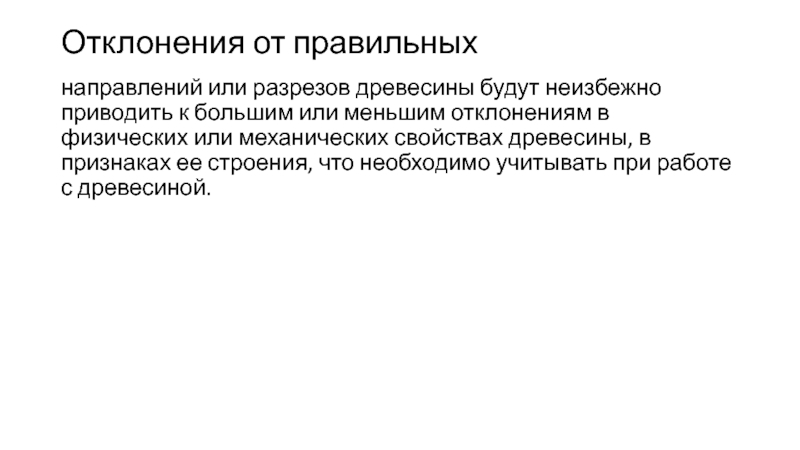

Слайд 49Отклонения от правильных
направлений или разрезов древесины будут неизбежно приводить к
большим или меньшим отклонениям в физических или механических свойствах древесины,
в признаках ее строения, что необходимо учитывать при работе с древесиной.
Слайд 50Организация древесины на уровне химических элементов

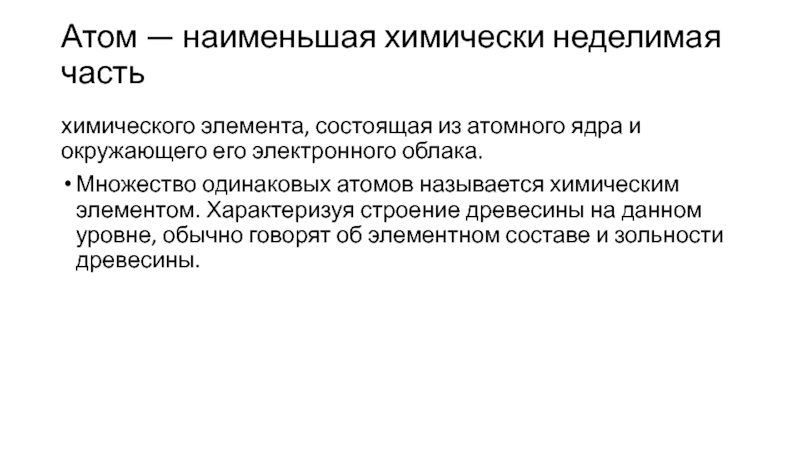

Слайд 52Атом — наименьшая химически неделимая часть
химического элемента, состоящая из атомного
ядра и окружающего его электронного облака.
Множество одинаковых атомов называется
химическим элементом. Характеризуя строение древесины на данном уровне, обычно говорят об элементном составе и зольности древесины.
Слайд 53Элементный состав древесины
— это количественное содержание химических элементов, выраженное в
процентах от массы абсолютно сухой древесины.
Элементный состав органической части древесины
хорошо известен с первых этапов изучения древесины и мало отличается у различных авторов, проводивших исследования в различное время (табл. 1).

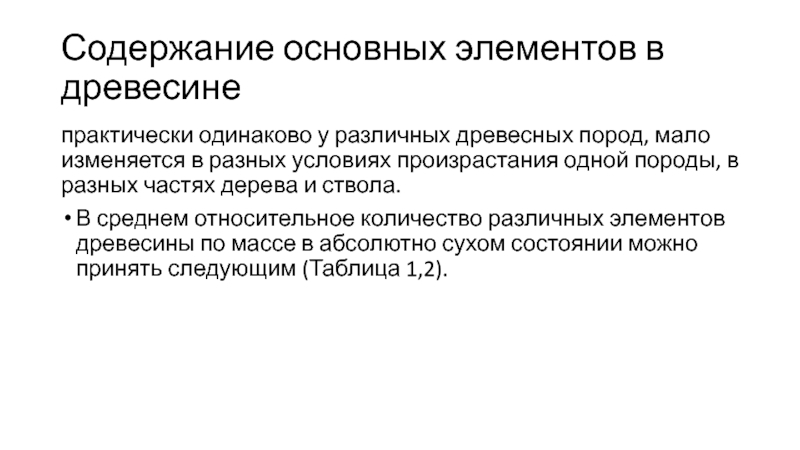

Слайд 54Содержание основных элементов в древесине
практически одинаково у различных древесных пород,
мало изменяется в разных условиях произрастания одной породы, в разных
частях дерева и ствола.
В среднем относительное количество различных элементов древесины по массе в абсолютно сухом состоянии можно принять следующим (Таблица 1,2).
Слайд 55Таблица 1 – Относительное количество элементов древесины
Слайд 56Таблица 2 - Элементный состав древесины некоторых пород

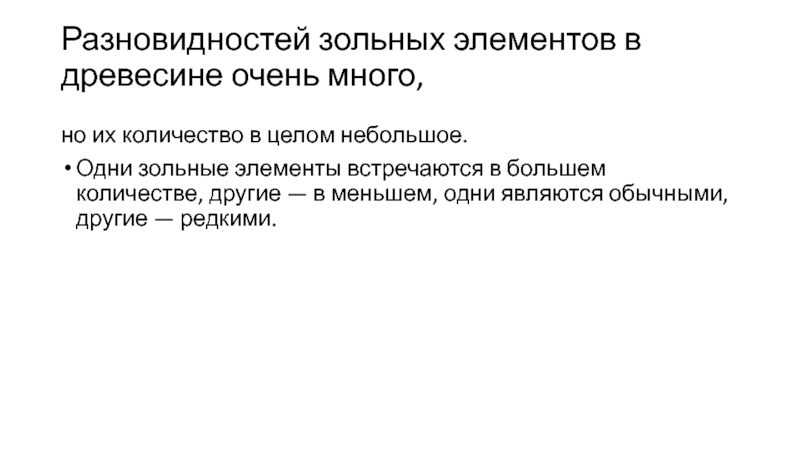

Слайд 57Разновидностей зольных элементов в древесине очень много,
но их количество в
целом небольшое.
Одни зольные элементы встречаются в большем количестве, другие
— в меньшем, одни являются обычными, другие — редкими.

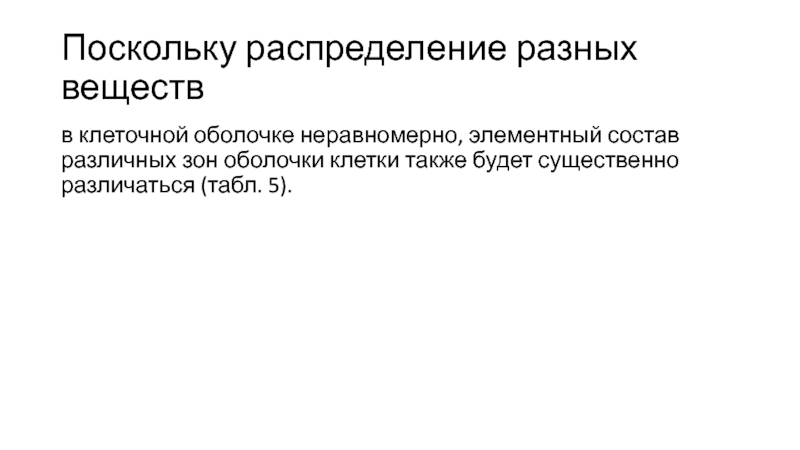

Слайд 58Поскольку распределение разных веществ
в клеточной оболочке неравномерно, элементный состав различных
зон оболочки клетки также будет существенно различаться (табл. 5).

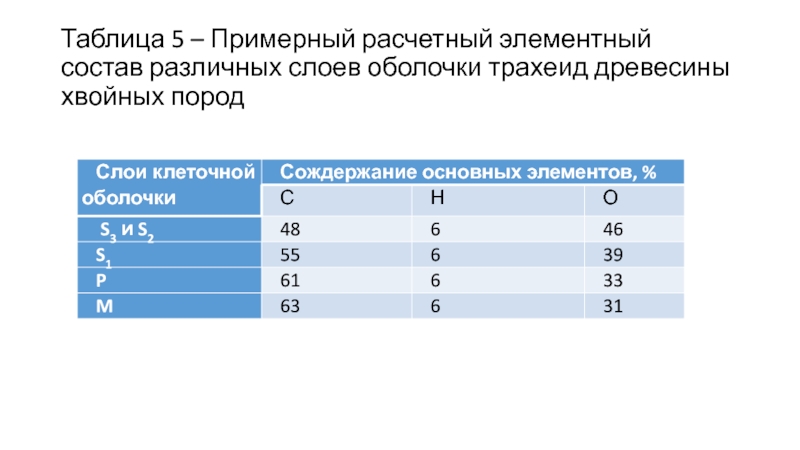

Слайд 59Таблица 5 – Примерный расчетный элементный состав различных слоев оболочки
трахеид древесины хвойных пород
Слайд 60Таблица 4 – Расчетный элементарный состав некоторых веществ древесины

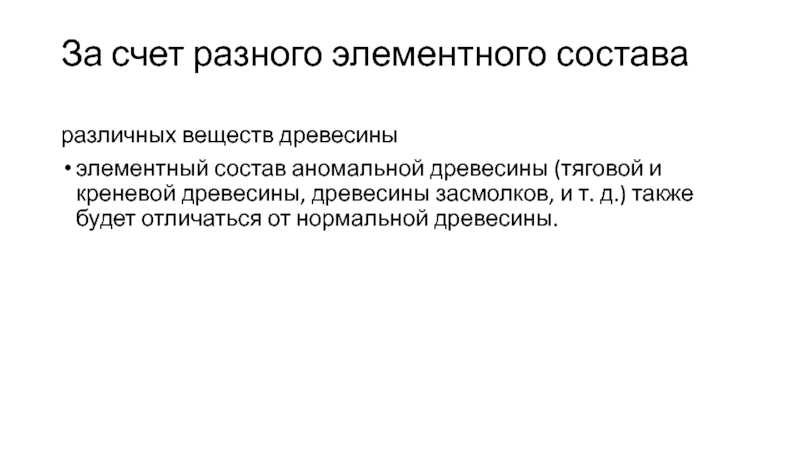

Слайд 61За счет разного элементного состава
различных веществ древесины
элементный состав аномальной
древесины (тяговой и креневой древесины, древесины засмолков, и т. д.)
также будет отличаться от нормальной древесины.

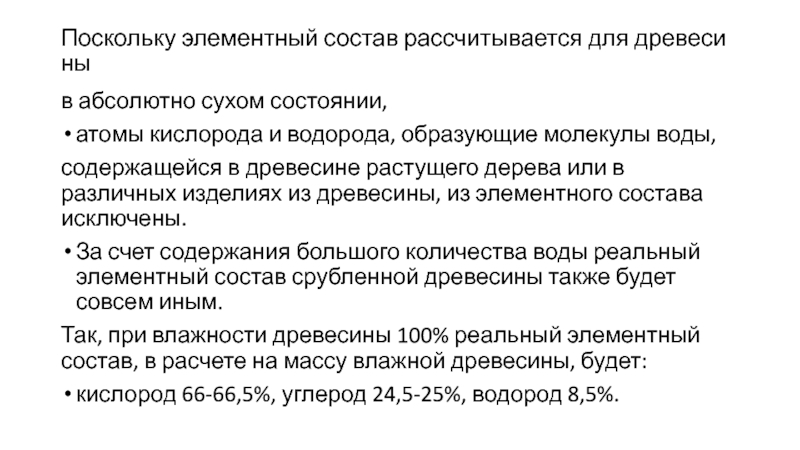

Слайд 62Поскольку элементный состав рассчитывается для древесины
в абсолютно сухом состоянии,
атомы
кислорода и водорода, образующие молекулы воды,
содержащейся в древесине растущего
дерева или в различных изделиях из древесины, из элементного состава исключены.
За счет содержания большого количества воды реальный элементный состав срубленной древесины также будет совсем иным.
Так, при влажности древесины 100% реальный элементный состав, в расчете на массу влажной древесины, будет:
кислород 66-66,5%, углерод 24,5-25%, водород 8,5%.
Слайд 63Презентация окончена
Спасибо за внимание
1 Леонтьев, Л. Л. Древесиноведение и лесное
товароведение: Учебник. — 2-е изд., стер. — СПб.: Издательство «Лань»,
2018. — 416 с.: ил. (+ вклейка, 16 с.).
