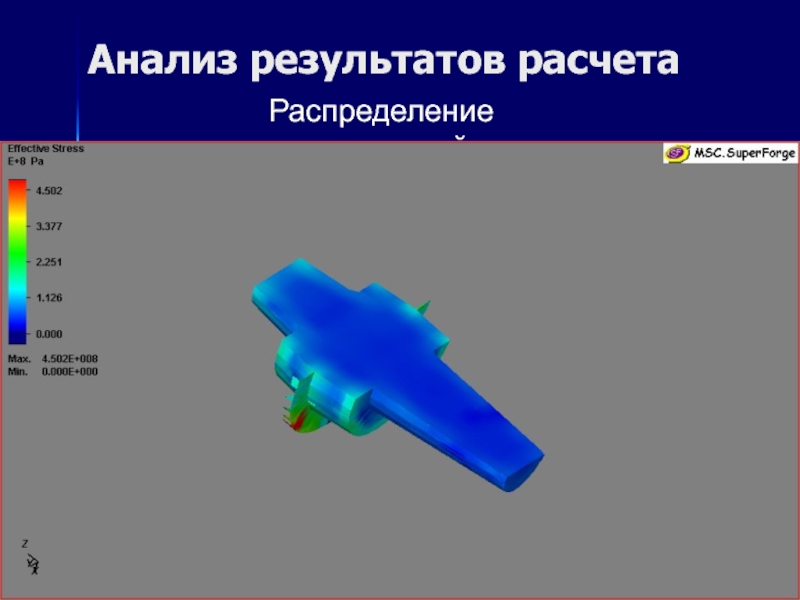

- 12. Анализ результатов расчетаРаспределение напряжений
- 13. Слайд 13
- 14. Разработка операционной технологии 1. Выбор переходов из базы данных2. Выбор режимов резания3. Назначение технических требований
- 15. Заполнение общих данных на операцию
- 16. Создание эскизов на операцию
- 17. Выбор оборудования и постпроцессора
- 18. Выбор режущего и мерительного инструмента Выбор приспособления из базы данных
- 19. Создание параметров операции «начало цикла»Проектирование операций с ЧПУ
- 20. Выбор заготовки
- 21. Выбор перехода подрезать торец. Задание параметров
- 22. Выбор инструмента
- 23. Выбор геометрии обработки

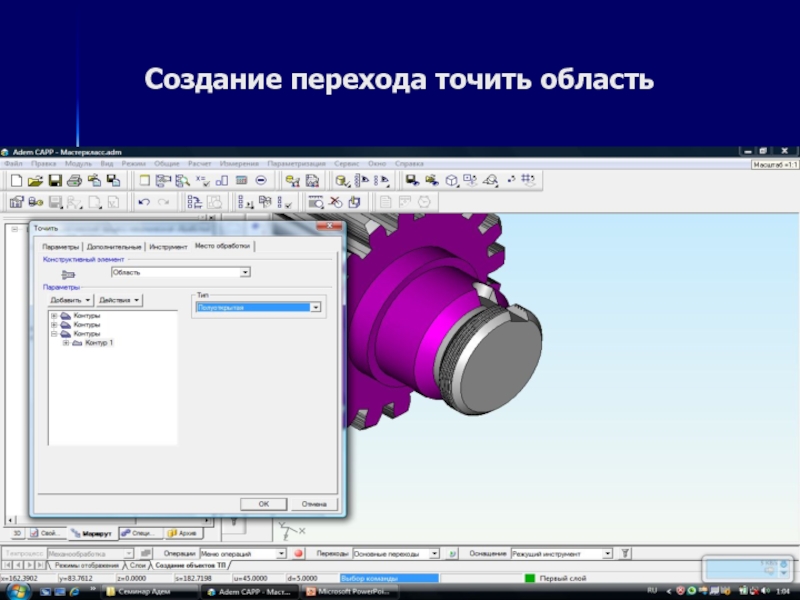

- 24. Создание перехода точить область
- 25. Создание перехода фрезеровать паз

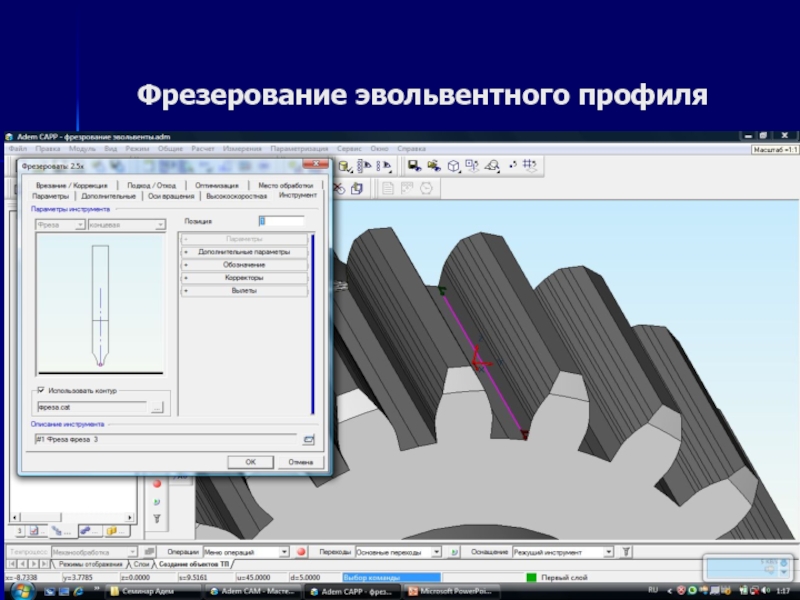

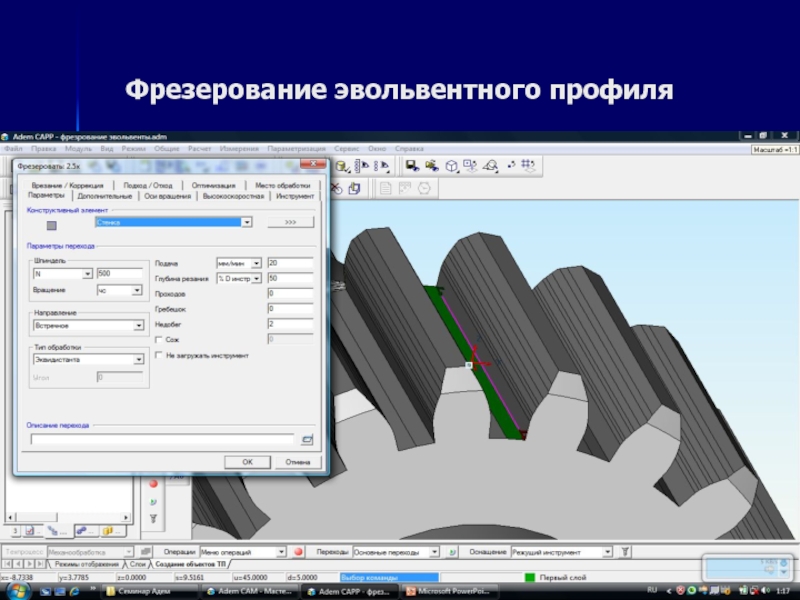

- 26. Фрезерование эвольвентного профиля
- 27. Фрезерование эвольвентного профиля

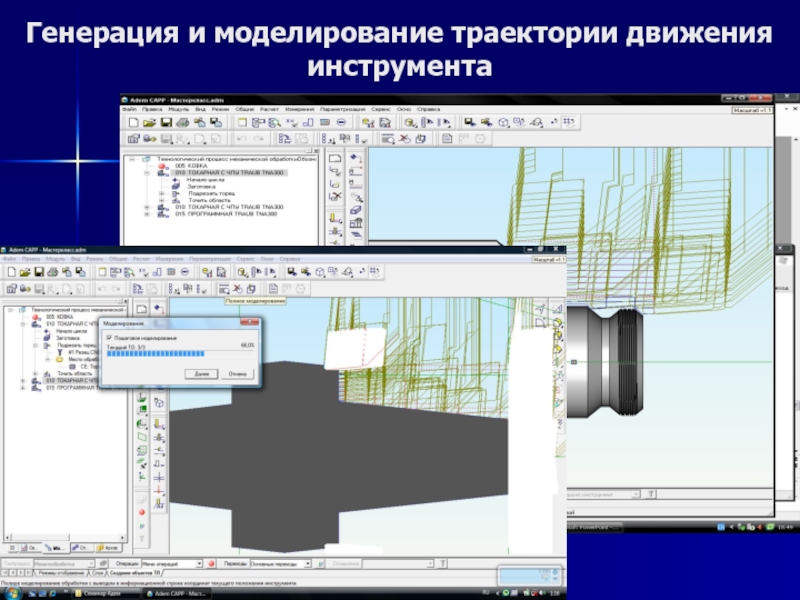

- 28. Генерация и моделирование траектории движения инструмента
- 29. Симуляция траектории движения

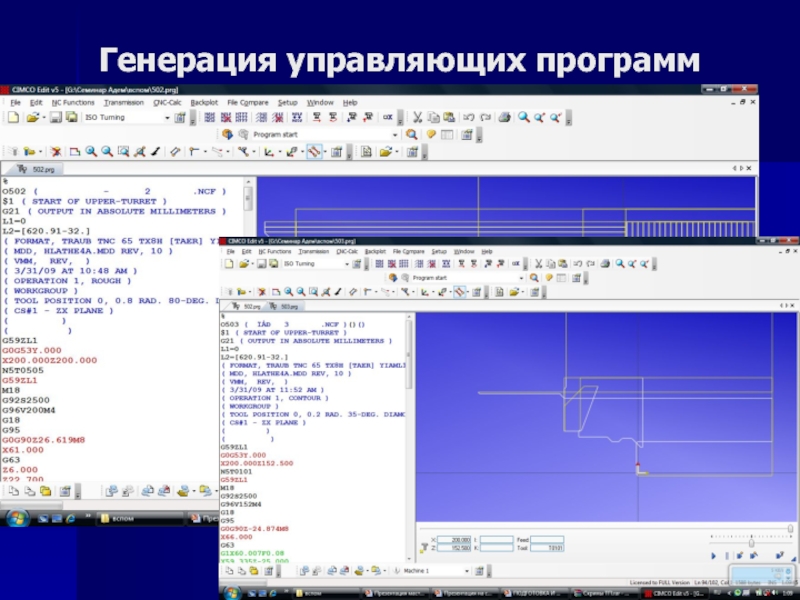

- 30. Генерация управляющих программ
- 31. Генерация комплекта технологической документации
- 32. Моделирование обработки детали на станке TRAUB TNA300
- 33. 2. Созданы объемные модели револьверной головки, шпинделя

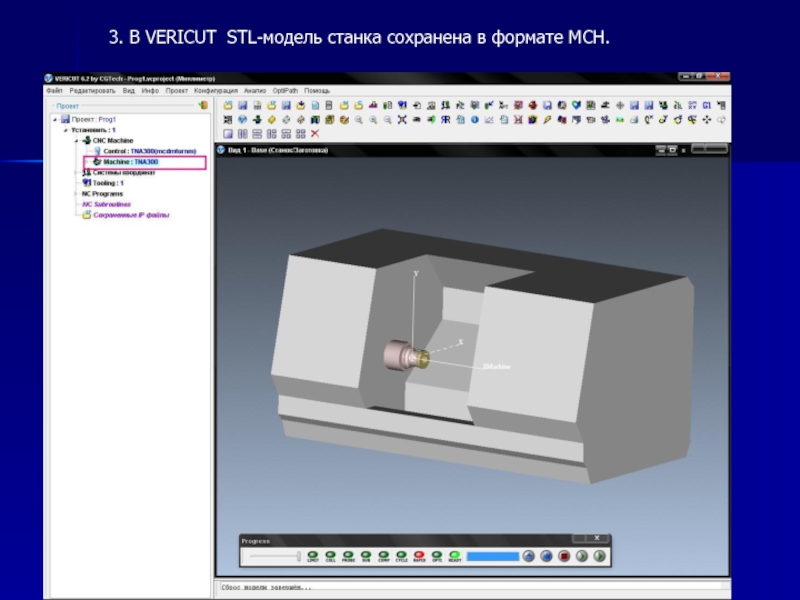

- 34. 3. В VERICUT STL-модель станка сохранена в формате MCH.
- 35. 4. Ввод G- и М-операторов и их
- 36. 5. Создание системы координат станкаВведение необходимых данных в окно “Координатная система”
- 37. 6. Ввод управляющей программы С помощью функции “Редактировать
- 38. 7. Моделирование режущих инструментов Построены 3D-модели держателя и державки резца. 3D-модель держателя3D-модель державки
- 39. 8. Моделирование заготовок3D-модель заготовки, созданная с помощью
- 40. 9. Присоединение 3D-моделей заготовок к проекту VERICUT
- 41. Слайд 41

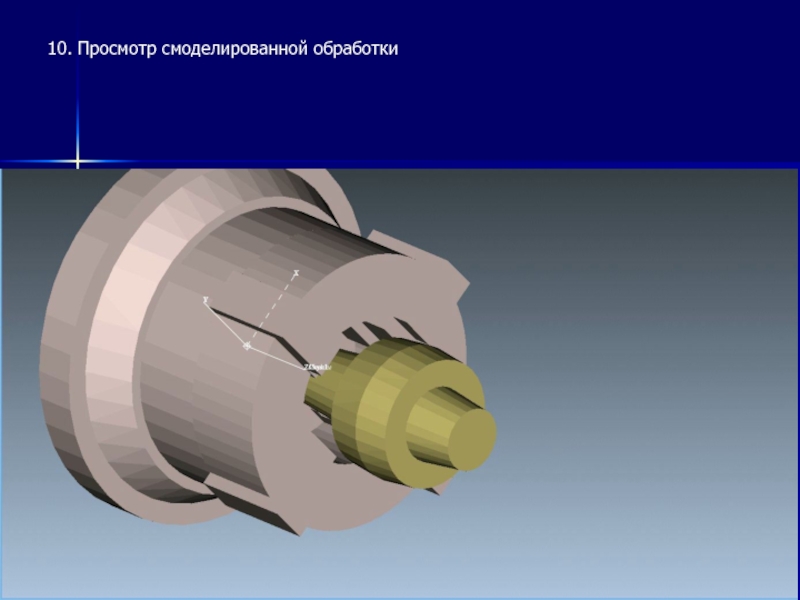

- 42. 10. Просмотр смоделированной обработки

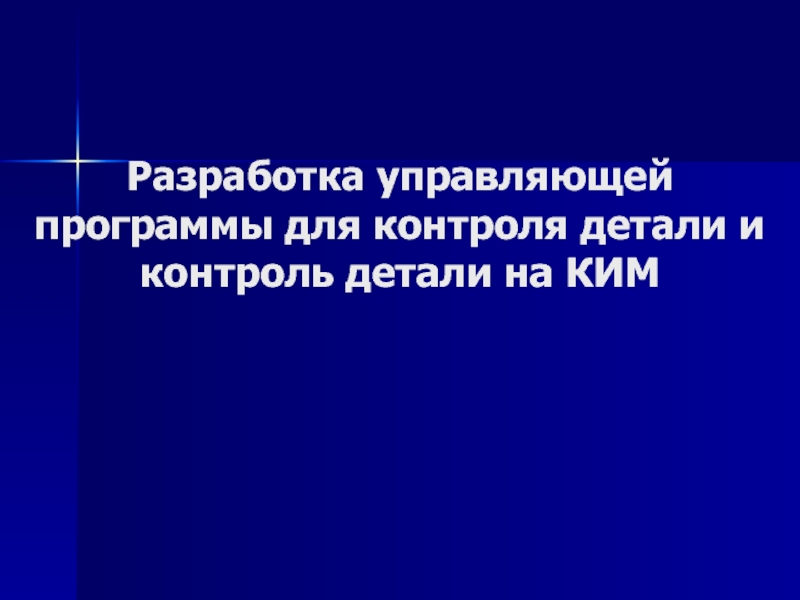

- 43. Разработка управляющей программы для контроля детали и контроль детали на КИМ
- 44. Установка и закрепление детали
- 45. Модель детали в формате .step
- 46. Моделирование управляющей программы
- 47. Выполнение управляющей программы на КИМ
- 48. Трехмерная (3D) визуальная модель хранится в компьютере
- 49. Системы каркасного моделированияформа представляется в виде набора
- 50. Системы поверхностного моделированияописание визуальной модели включает в
- 51. Системы твердотельного моделированияне допускается создание наборов поверхностей
- 52. Функции моделирования функции создания примитивов, в том
- 53. Функции создания примитивов
- 54. Функции заметания

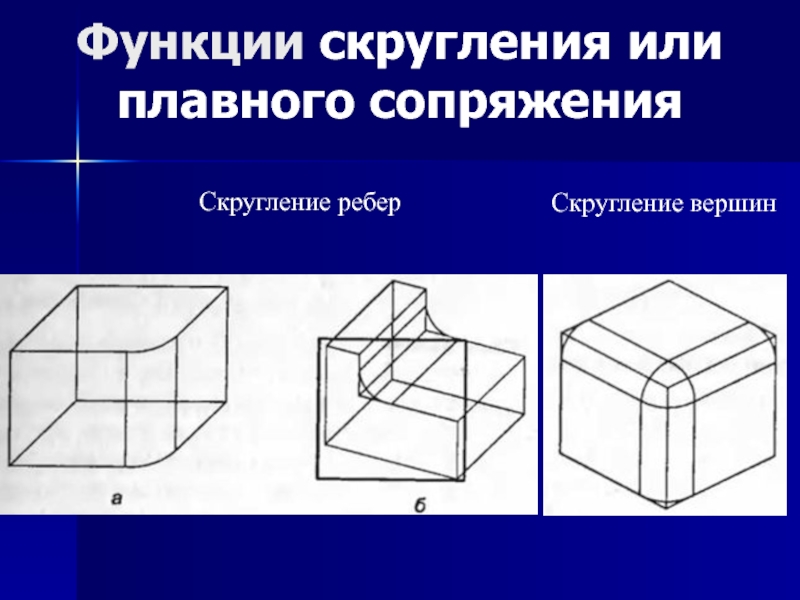

- 55. Функции скругления или плавного сопряжения Скругление ребер Скругление вершин
- 56. Функции моделирования границ Создание тела функцией моделирования границ Поднятие грани и ее части
- 57. Функции объектно-ориентированного моделирования а - фаска; б - отверстиев - колодец; г - скругление
- 58. Параметрическое моделирование
- 59. Содержание и структура методического обеспечения вновь
- 60. - представляют на плоском экране компьютера аксонометрические проекции БЭФ в каркасном, триангуляционном, поверхностном отображении
- 61. - осваивают способы закраски тел и их отдельных граней, а также удаления граней, представления прозрачных тел
- 62. - осваивают способы автоматического построения 2D моделей (аксонометрического и основных видов) по 3D моделям БЭФ
- 63. - изучают способы проецирования объемных тел на ортогональные плоскости проекций, обратимость чертежей
- 64. - приобретают навыки работы с аффинными преобразованиями одного и группы БЭФ

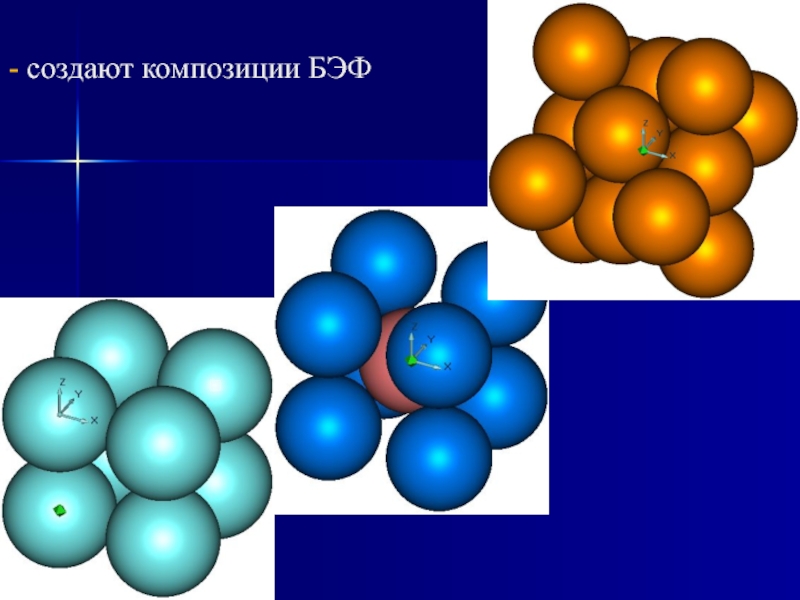

- 65. - создают композиции БЭФ

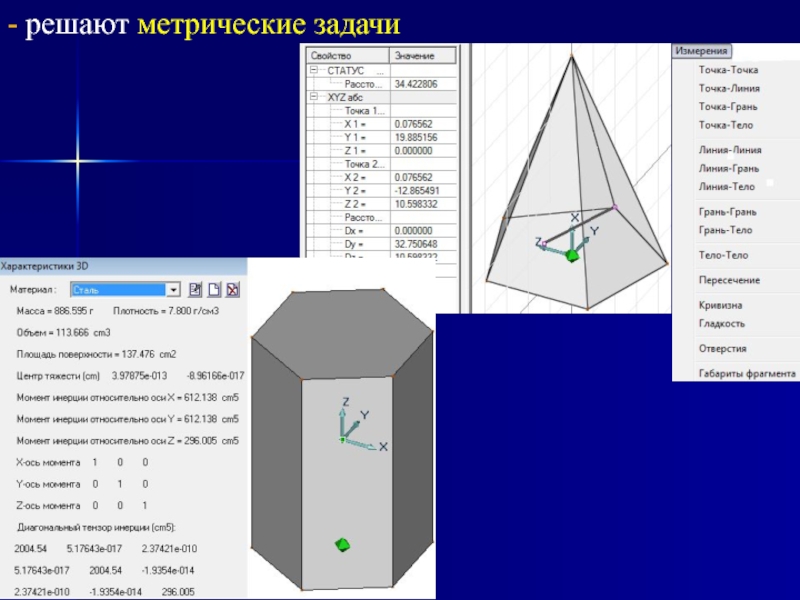

- 66. - решают метрические задачи
- 67. - определяют конические сечения и строят по ним поверхности вращения
- 68. - решают позиционные задачи, определяют вид и проекции линий пересечения при пересекающихся осях
- 69. - при скрещивающихся осях2
- 70. - выполняют булевы операции и строят развертки
- 71. Слайд 71
- 72. осваивают работу по созданию и редактированию 2D
- 73. - осваивают работу в среде электронного архиваСтруктура
- 74. Слайд 74
- 75. II семестр.Содержание графических работ:1.Параметрическое черчение: построение чертежей деталей по эскизам (средствами эвристической параметризации)
- 76. 2.Параметрическое черчение: построение чертежей деталей (средствами табличной
- 77. 3.Построение чертежей типовых соединений на основе использования
- 78. 4.Построение болтового соединения на основе 3D ПРМ
- 79. Чертеж болтового соединения
- 80. 5.Построение соединения шпилькой на основе 3D ПРМ

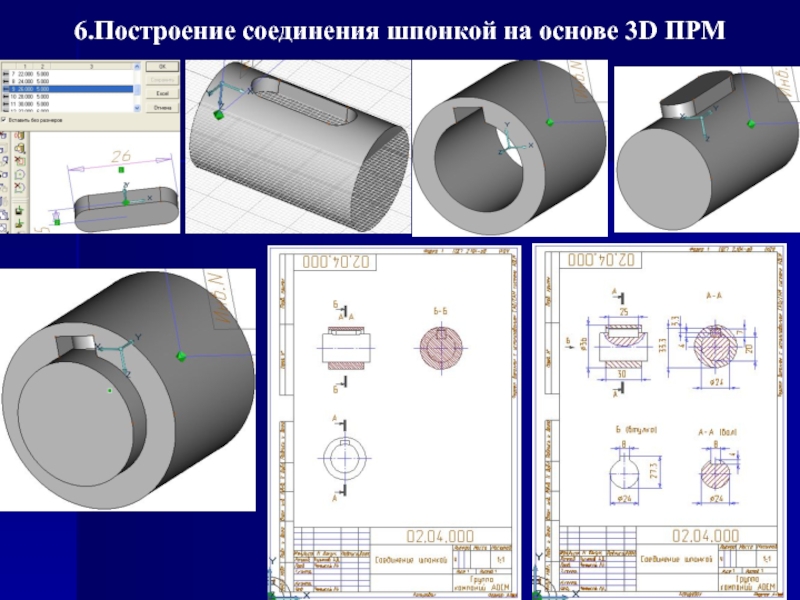

- 81. 6.Построение соединения шпонкой на основе 3D ПРМ

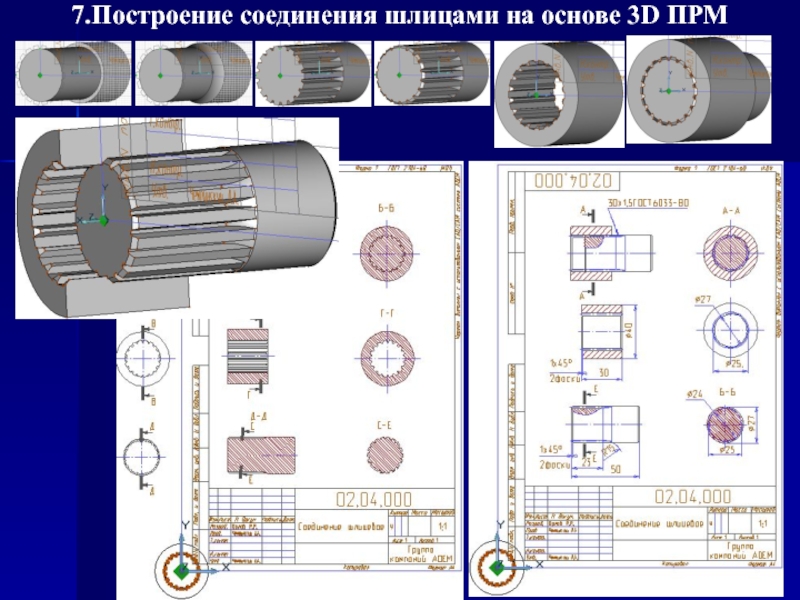

- 82. 7.Построение соединения шлицами на основе 3D ПРМ
- 83. 8.Построение 3D моделей деталей с использованием созданной базы ПРМ типовых деталей редуктора
- 84. Зубчатые колесаКрышкиВтулкиподшипниковПодшипникиДетали крепежаВалы и валы-шестерниКлассификация типовых деталей по конструктивному признаку

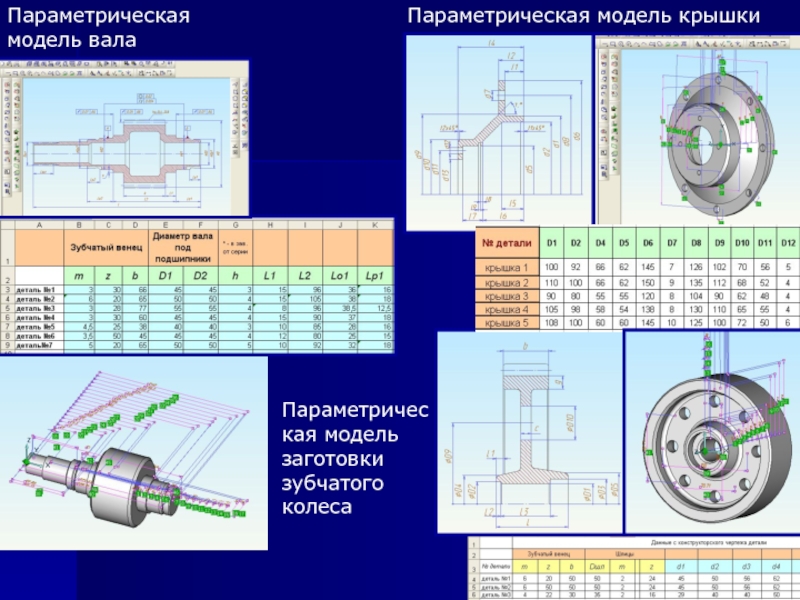

- 85. Параметрическая модель валаПараметрическая модель крышкиПараметрическая модельзаготовки зубчатогоколеса
- 86. 23D ПРМ деталей крепежа по ОСТ 1
- 87. Корпус нижнийКорпус нижнийКорпус среднийКорпус верхний
- 88. 3D ПРМ типовых элементов деталей: шлицы
- 89. Последовательность конструирования валов
- 90. Слайд 90
- 91. Слайд 91

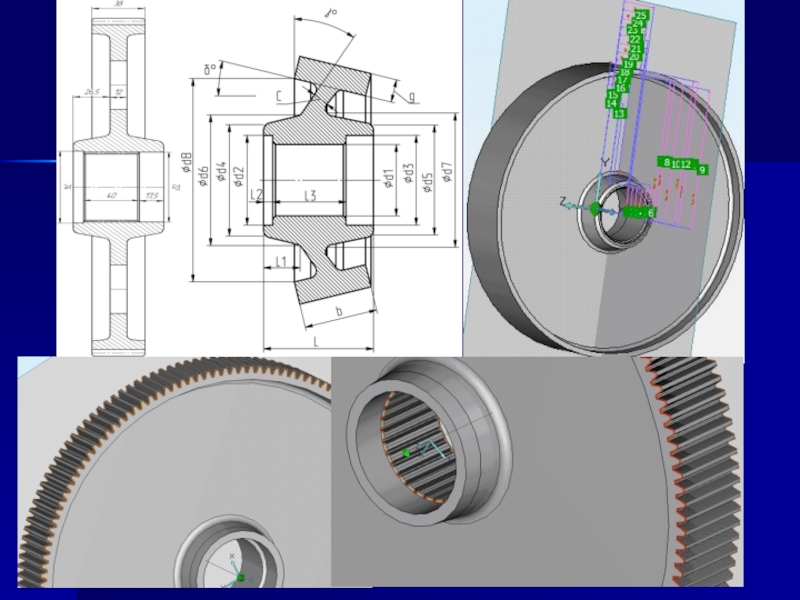

- 92. Последовательность конструирования зубчатых колес
- 93. Слайд 93
- 94. СПАСИБО ЗА ВНИМАНИЕ !
- 95. Скачать презентанцию
Цель. Обеспечить уровень ГГП в соответствии с основными требованиями к современному проектированию и производству.Задачи в соответствии с профессиональными компетенциями выпускника (ФГОС 3): -научить создавать электронные (3D и 2D) модели
Слайды и текст этой презентации
Слайд 1Лекция 1 Жизненный цикл продукта Роль геометрического моделирования в CAD, САМ
и CAE системах
Системы геометрического моделирования
Слайд 2

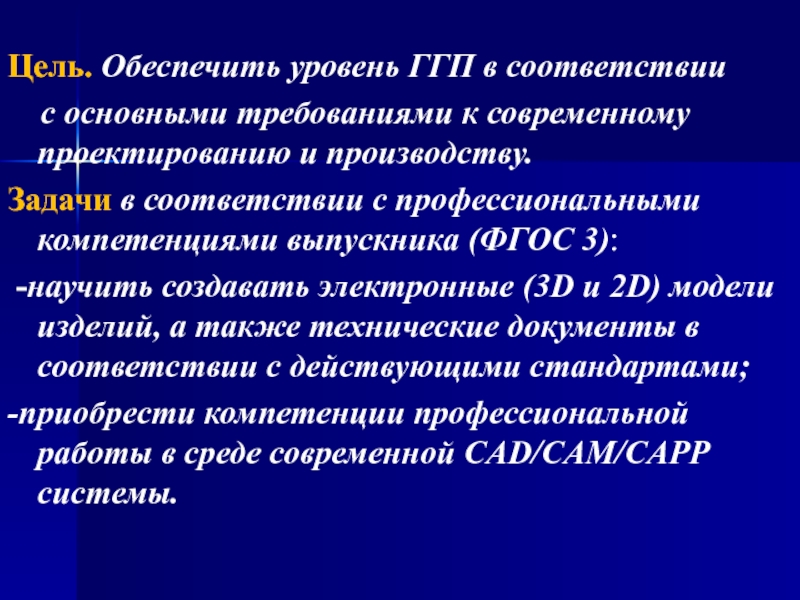

Цель. Обеспечить уровень ГГП в соответствии
с основными требованиями
к современному проектированию и производству.
Задачи в соответствии с профессиональными компетенциями
выпускника (ФГОС 3):-научить создавать электронные (3D и 2D) модели изделий, а также технические документы в соответствии с действующими стандартами;
-приобрести компетенции профессиональной работы в среде современной СAD/CAM/CAPP системы.
Слайд 3Конкуренция продукта может быть обеспечена высоким качеством, низкой стоимостью, меньшим временем
производства

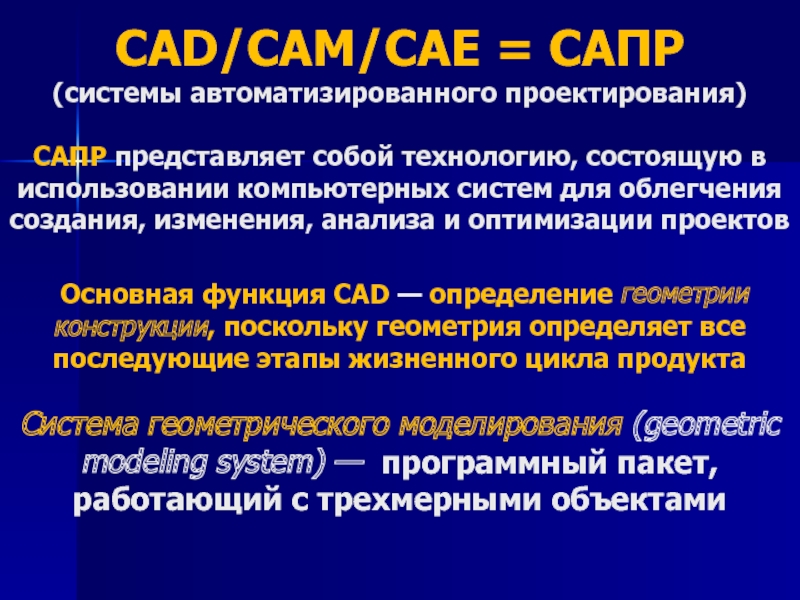

Слайд 5CAD/CAM/CAE = САПР (системы автоматизированного проектирования) CAПР представляет собой технологию,
состоящую в использовании компьютерных систем для облегчения создания, изменения, анализа
и оптимизации проектов Основная функция CAD — определение геометрии конструкции, поскольку геометрия определяет все последующие этапы жизненного цикла продукта Система геометрического моделирования (geometric modeling system) — программный пакет, работающий с трехмерными объектами
Слайд 6 Системы геометрического моделирования и системы автоматизированной разработки рабочих чертежей являются
наиболее важными компонентами автоматизированного проектирования

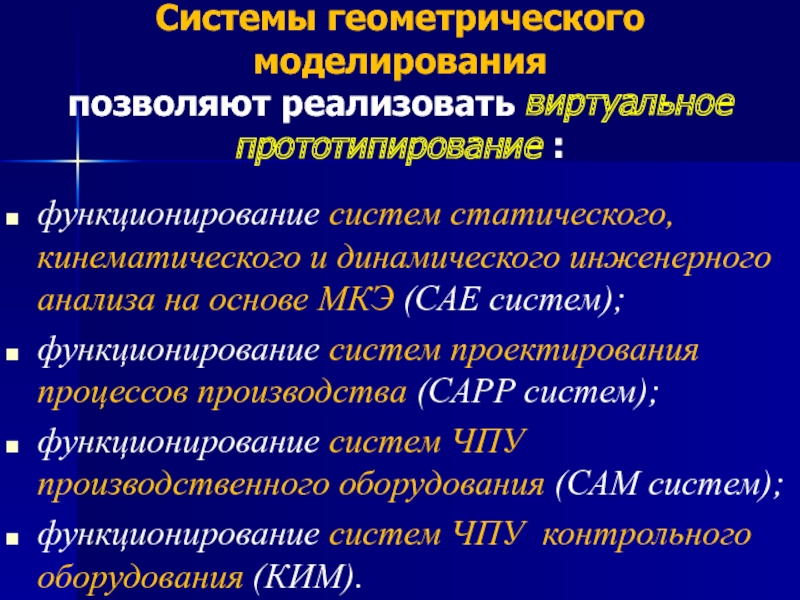

Слайд 7Системы геометрического моделирования
позволяют реализовать виртуальное прототипирование :
функционирование систем статического,
кинематического и динамического инженерного анализа на основе МКЭ (САЕ систем);
функционирование
систем проектирования процессов производства (САРР систем); функционирование систем ЧПУ производственного оборудования (САМ систем);
функционирование систем ЧПУ контрольного оборудования (КИМ).

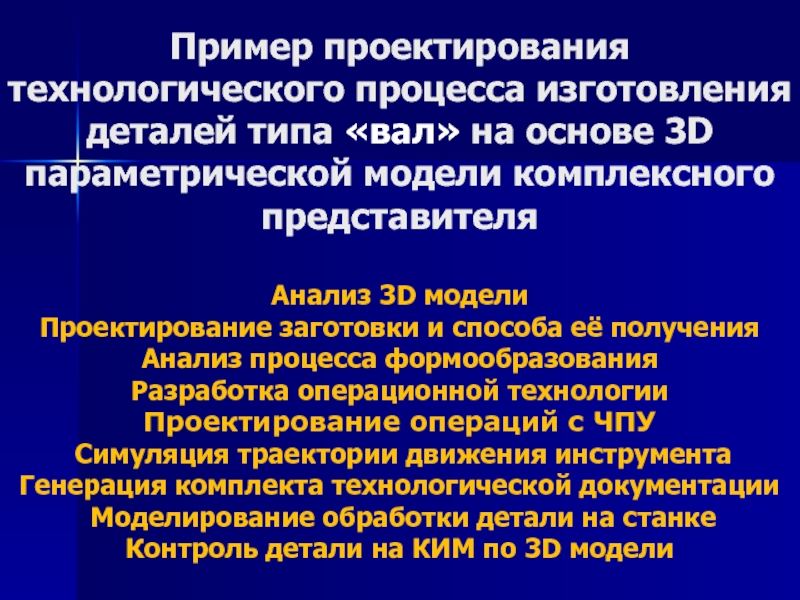

Слайд 8Пример проектирования технологического процесса изготовления деталей типа «вал» на основе
3D параметрической модели комплексного представителя Анализ 3D модели Проектирование заготовки и способа
её получения Анализ процесса формообразования Разработка операционной технологии Проектирование операций с ЧПУ Симуляция траектории движения инструмента Генерация комплекта технологической документации Моделирование обработки детали на станке Контроль детали на КИМ по 3D модели

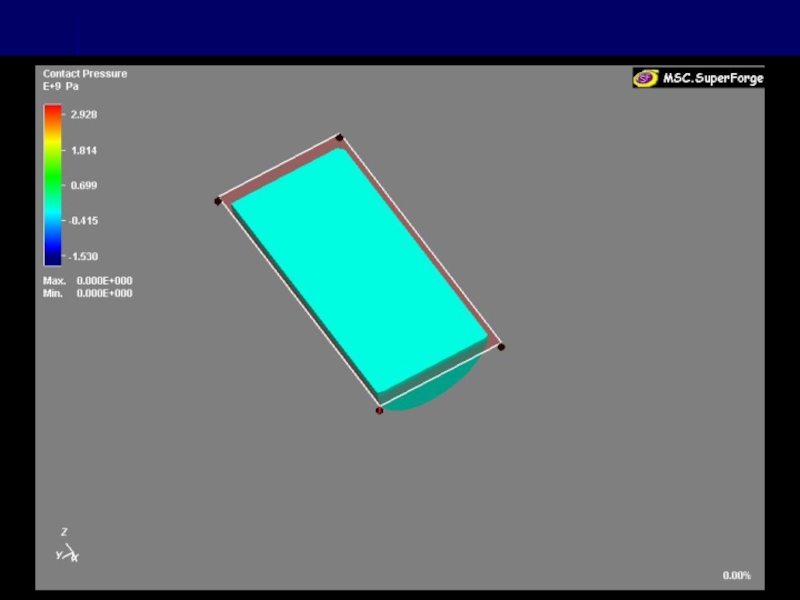

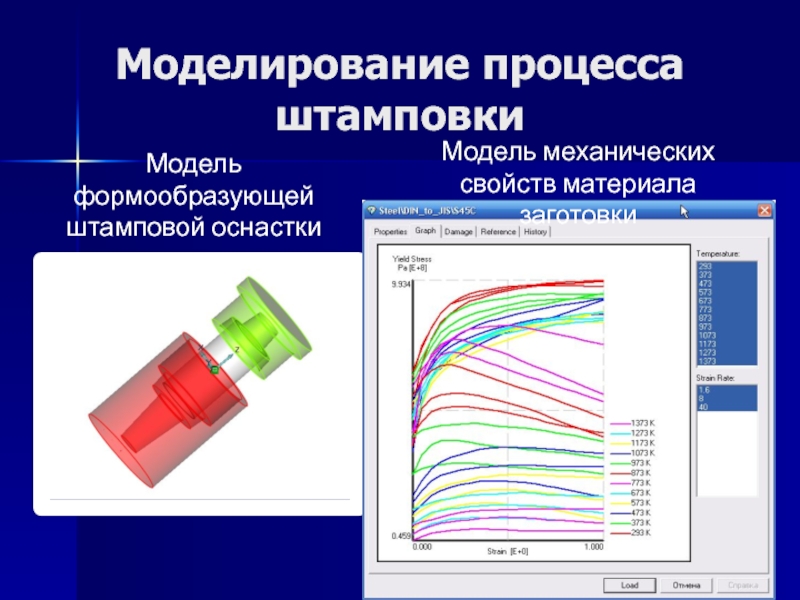

Слайд 10Моделирование процесса штамповки
Модель формообразующей штамповой оснастки
Модель механических свойств материала
заготовки

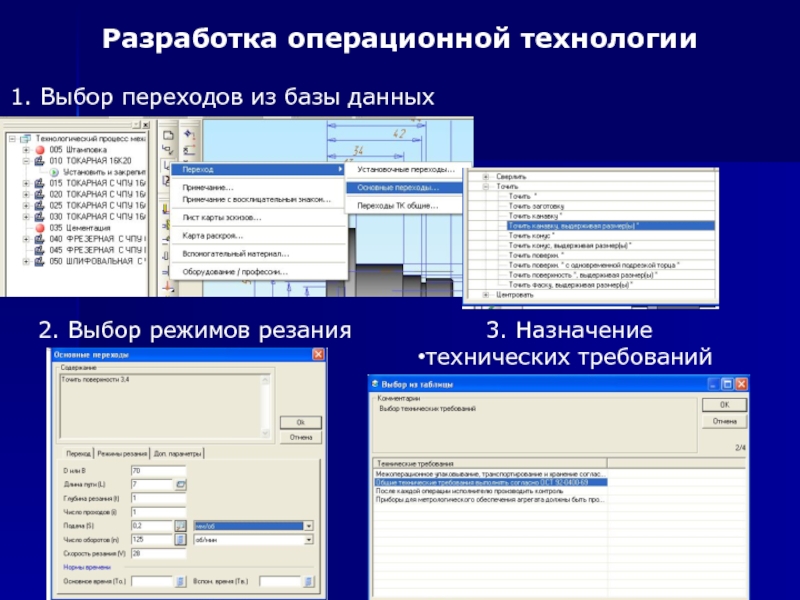

Слайд 14Разработка операционной технологии
1. Выбор переходов из базы данных
2. Выбор
режимов резания
3. Назначение
технических требований
Слайд 32Моделирование обработки детали на станке TRAUB TNA300
С помощью программы
ADEM 8.0 создана 3D-модель станка, которая сохранена в формате STL
Слайд 332. Созданы объемные модели револьверной головки, шпинделя и 3-х кулачкового
патрона. Модели были сохранены в формате STL.
3D-модель револьверной головки
3D-модель шпинделя
с патроном

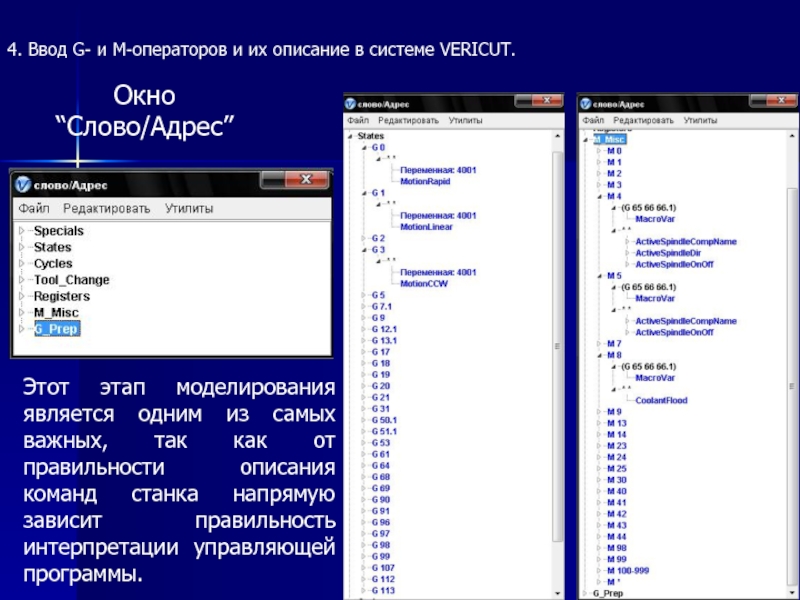

Слайд 354. Ввод G- и М-операторов и их описание в системе
VERICUT.
Окно “Слово/Адрес”
Этот этап моделирования является одним из самых важных,
так как от правильности описания команд станка напрямую зависит правильность интерпретации управляющей программы.

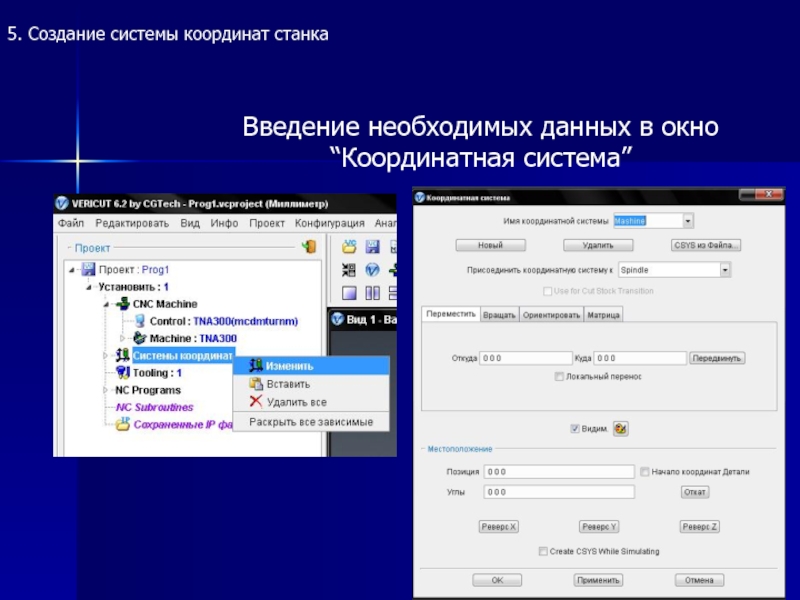

Слайд 365. Создание системы координат станка
Введение необходимых данных в окно “Координатная
система”

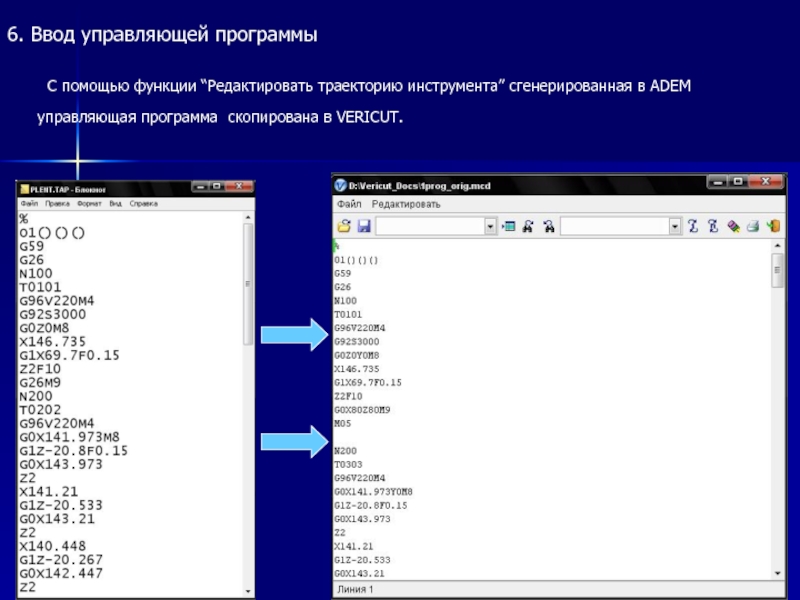

Слайд 376. Ввод управляющей программы
С помощью функции “Редактировать траекторию инструмента” сгенерированная
в ADEM управляющая программа скопирована в VERICUT.

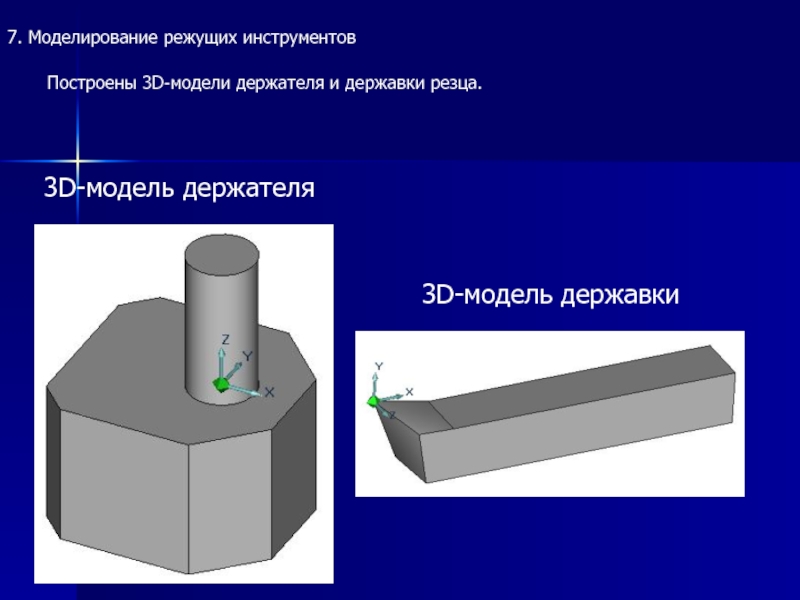

Слайд 387. Моделирование режущих инструментов
Построены 3D-модели держателя и державки резца.
3D-модель
держателя
3D-модель державки
Слайд 398. Моделирование заготовок
3D-модель заготовки, созданная с помощью программы ADEM сохранена
в формате STL для передачи в VERICUT
Слайд 48Трехмерная (3D) визуальная модель хранится в компьютере вместе со своим
математическим описанием, благодаря чему устраняется главный недостаток физической модели —
необходимость выполнения измерений для последующего прототипирования или серийного производства.
Слайд 49Системы каркасного моделирования
форма представляется в виде набора характеризующих ее линий
и конечных точек, однако каркасные модели не являются однозначными
Слайд 50Системы поверхностного моделирования
описание визуальной модели включает в себя не только
сведения о характеристических линиях и их конечных точках, но и
данные о поверхностяхиспользуются для создания моделей со сложными поверхностями, потому что визуальная модель позволяет оценить эстетичность проекта, а математическое описание позволяет построить программу для обработки поверхностей детали на станке с ЧПУ

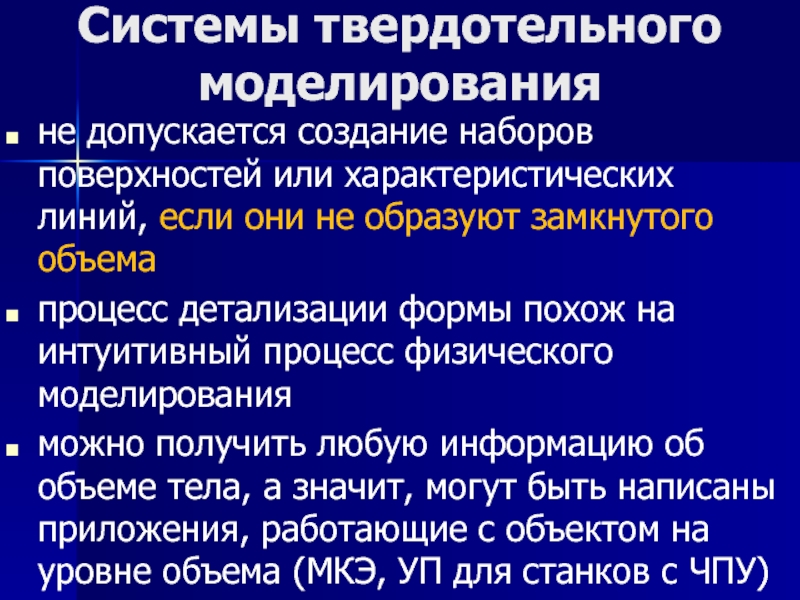

Слайд 51Системы твердотельного моделирования
не допускается создание наборов поверхностей или характеристических линий,
если они не образуют замкнутого объема
процесс детализации формы похож
на интуитивный процесс физического моделированияможно получить любую информацию об объеме тела, а значит, могут быть написаны приложения, работающие с объектом на уровне объема (МКЭ, УП для станков с ЧПУ)

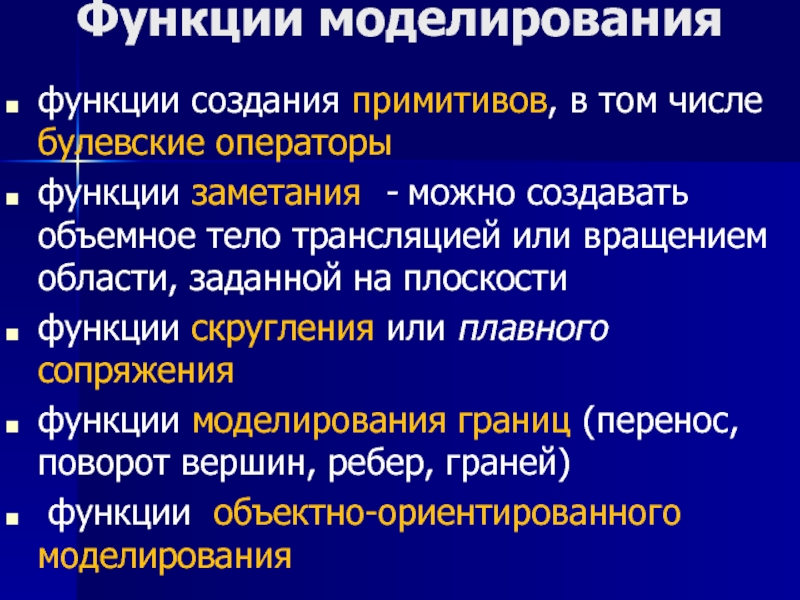

Слайд 52Функции моделирования
функции создания примитивов, в том числе булевские операторы
функции
заметания - можно создавать объемное тело трансляцией или вращением области,
заданной на плоскостифункции скругления или плавного сопряжения
функции моделирования границ (перенос, поворот вершин, ребер, граней)
функции объектно-ориентированного моделирования
Слайд 56Функции моделирования границ
Создание тела функцией моделирования границ
Поднятие грани и
ее части
Слайд 57Функции
объектно-ориентированного моделирования
а - фаска; б - отверстие
в - колодец;
г - скругление
Слайд 59Содержание и структура
методического обеспечения вновь разработанного учебного материала
I
.Студенты изучают инструмент моделирования:
- отображают параметрические модели (ПРМ) базовых элементов
формы (БЭФ), используя разработанную в САD/САМ/САРР системе АDЕМ v.8.1 библиотеку ПРМ БЭФ
Слайд 60- представляют на плоском экране компьютера аксонометрические проекции БЭФ в
каркасном, триангуляционном, поверхностном отображении

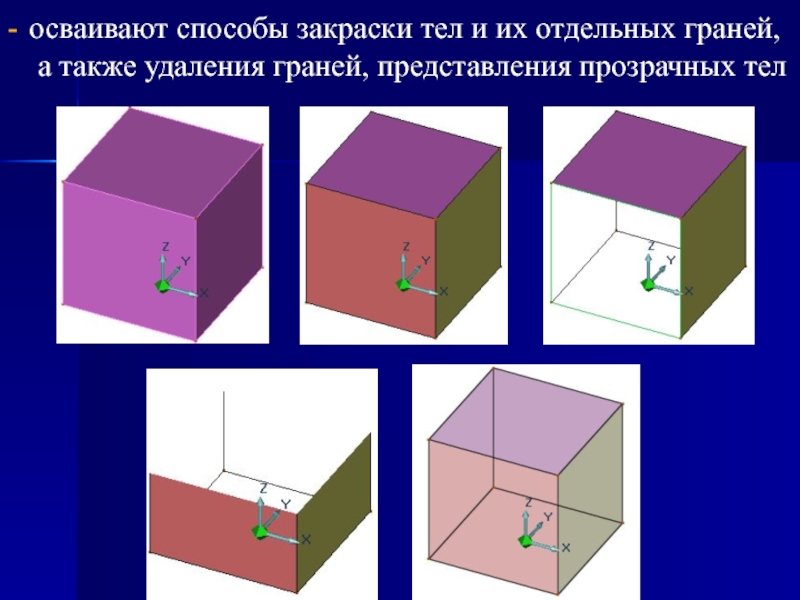

Слайд 61- осваивают способы закраски тел и их отдельных граней, а
также удаления граней, представления прозрачных тел
Слайд 62- осваивают способы автоматического построения 2D моделей (аксонометрического и основных
видов) по 3D моделям БЭФ
Слайд 63 - изучают способы проецирования объемных тел
на ортогональные плоскости
проекций, обратимость чертежей
Слайд 68- решают позиционные задачи, определяют вид и проекции линий
пересечения при пересекающихся осях
Слайд 72осваивают работу по созданию и редактированию 2D моделей: осваивают стандарты
ЕСКД (геометрическое черчение; проекционное черчение и простановку размеров);
3D моделирование по
чертежу: способы построения, вывод на печать; создание баз 3D моделей деталей

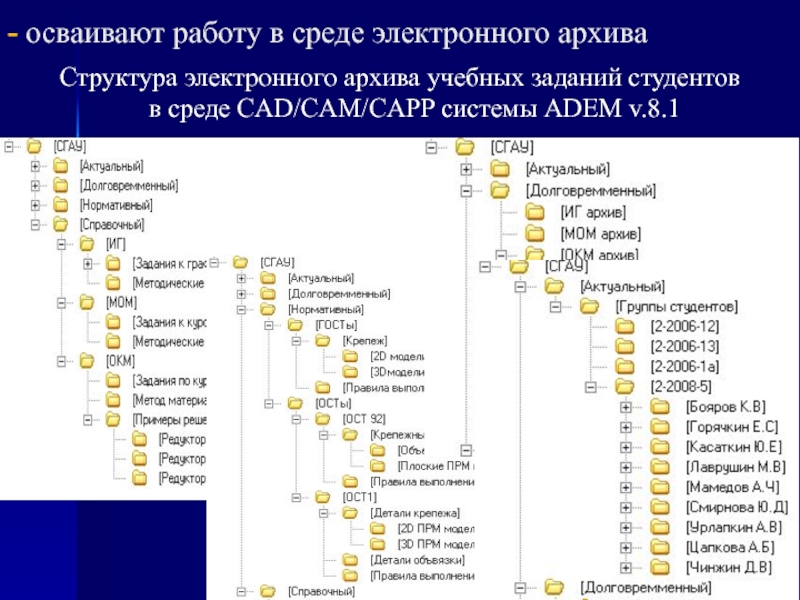

Слайд 73- осваивают работу в среде электронного архива
Структура электронного архива учебных
заданий студентов
в среде CAD/CAM/CAPP системы АDEM v.8.1
Слайд 75II семестр.
Содержание графических работ:
1.Параметрическое черчение: построение чертежей деталей по эскизам
(средствами эвристической параметризации)
Слайд 762.Параметрическое черчение: построение чертежей деталей (средствами табличной параметризации)
Параметризация диаметрального размера
стержня
Параметризация диаметрального размера головки
Таблица параметров заклепки
Параметризация линейного размера головки
Параметризация
линейного размера длины заклепки
Слайд 773.Построение чертежей типовых соединений на основе использования 2D ПРМ деталей
Построение чертежа клепаного соединения путем моделирования технологического процесса
клёпки
Слайд 838.Построение 3D моделей деталей с использованием
созданной базы ПРМ типовых
деталей редуктора
Слайд 84Зубчатые колеса
Крышки
Втулки
подшипников
Подшипники
Детали
крепежа
Валы и валы-шестерни
Классификация типовых деталей
по конструктивному признаку
Слайд 85Параметрическая
модель вала
Параметрическая модель крышки
Параметричес
кая модель
заготовки зубчатого
колеса
