Лекция 4 Информационное обеспечение САПР

положения информационного обеспечения архитектурной деятельности.
Понятия информационного файла, библиотеки, базы

данных, базы знаний.
Простейшие информационные системы: документальные и фактографические. Особенности поиска данных.
Графическое информационное обеспечение: картографические и иллюстративные базы данных.

обеспечением любого процесса является совокупность сведений, представленных в заданной форме,

необходимых для автоматизированного выполнения этого процесса. Основу информационного обеспечения архитектурной деятельности составляют данные, необходимые для получения результатов этой деятельности.
Данные - это описание явления или процесса, представленное в определенном формализованном виде. Данные соответствуют дискретным зарегистрированным фактам относительно явлений.

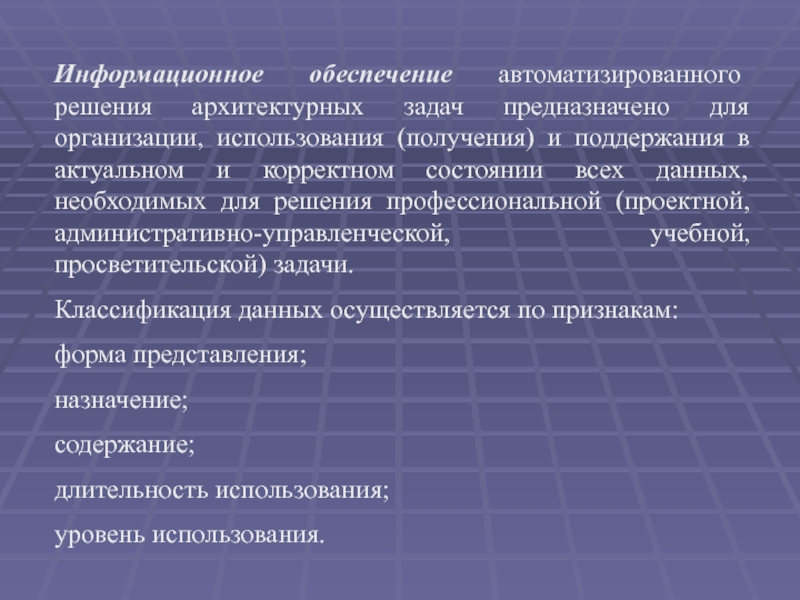

(получения) и поддержания в актуальном и корректном состоянии всех данных,

необходимых для решения профессиональной (проектной, административно-управленческой, учебной, просветительской) задачи.
Классификация данных осуществляется по признакам:
форма представления;
назначение;
содержание;
длительность использования;
уровень использования.

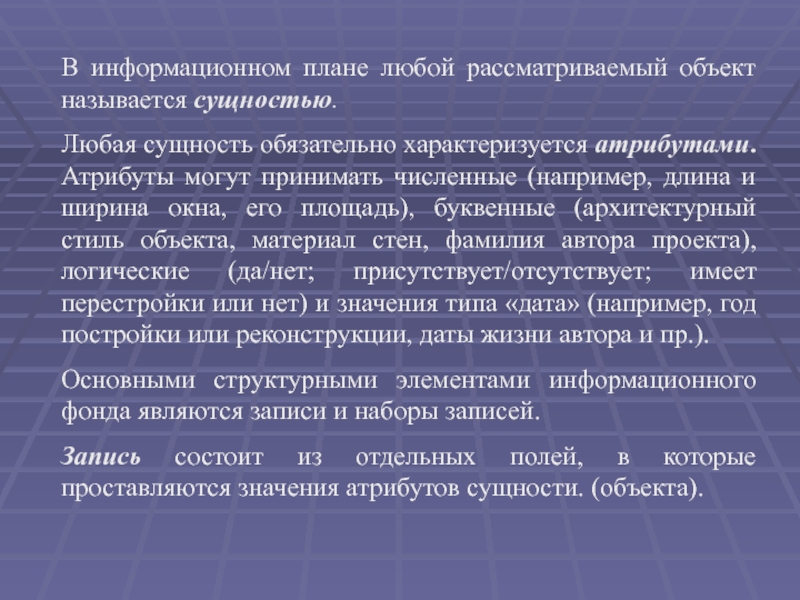

обязательно характеризуется атрибутами. Атрибуты могут принимать численные (например, длина и

ширина окна, его площадь), буквенные (архитектурный стиль объекта, материал стен, фамилия автора проекта), логические (да/нет; присутствует/отсутствует; имеет перестройки или нет) и значения типа «дата» (например, год постройки или реконструкции, даты жизни автора и пр.).
Основными структурными элементами информационного фонда являются записи и наборы записей.
Запись состоит из отдельных полей, в которые проставляются значения атрибутов сущности. (объекта).

об объекте для всех экземпляров объектов одного типа.
Информационный файл

- совокупность наборов записей, соответствующих множеству объектов проектирования (или множеству частей объекта).

записи.
По организации компонентов выделяют файлы (или наборы данных), библиотеки, базы

данных, базы знаний, и интегрированные банки данных и знаний, геоинформационные системы.
Библиотека представляет собой каталогизированную совокупность информационных компонентов (текстовых и /или графических данных, решений, чертежей и т.п.), в которой организован простейший поиск объекта (с помощью системы меню). Библиотеки легко дополняются, видоизменяются; их структура не зависит от базового графического пакета.

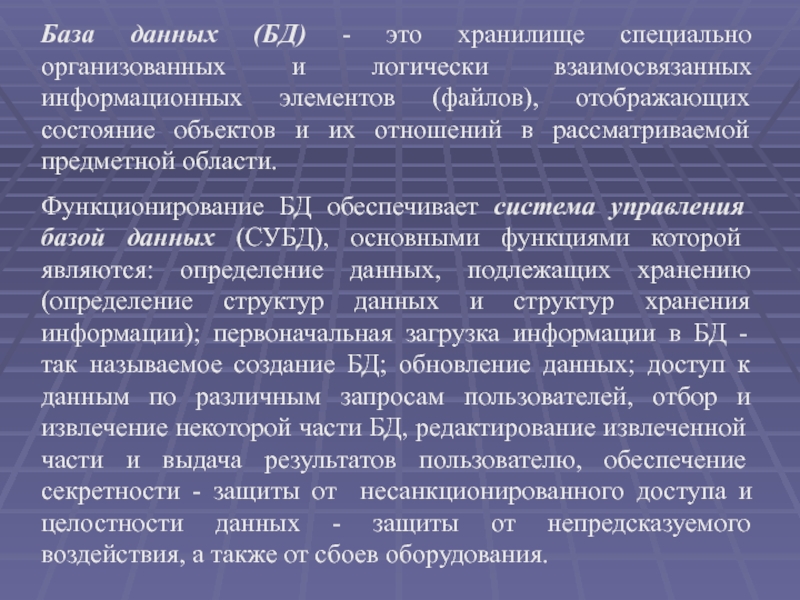

взаимосвязанных информационных элементов (файлов), отображающих состояние объектов и их отношений

в рассматриваемой предметной области.
Функционирование БД обеспечивает система управления базой данных (СУБД), основными функциями которой являются: определение данных, подлежащих хранению (определение структур данных и структур хранения информации); первоначальная загрузка информации в БД - так называемое создание БД; обновление данных; доступ к данным по различным запросам пользователей, отбор и извлечение некоторой части БД, редактирование извлеченной части и выдача результатов пользователю, обеспечение секретности - защиты от несанкционированного доступа и целостности данных - защиты от непредсказуемого воздействия, а также от сбоев оборудования.

определенной области знания, хранящихся в памяти компьютера, объем которых необходим

и достаточен для решения заданного круга теоретических и практических задач.
База знаний является содержательной частью банка знаний (системы баз знаний), который следует рассматривать как хранилище специальных знаний в совокупности со средствами, с помощью которых осуществляется их накопление, сохранение, обновление и использование, а также со средствами управления всеми этими процессами. В системе управления базой знаний используются методы искусственного интеллекта, специальные языки описания знаний, интеллектуальный интерфейс.

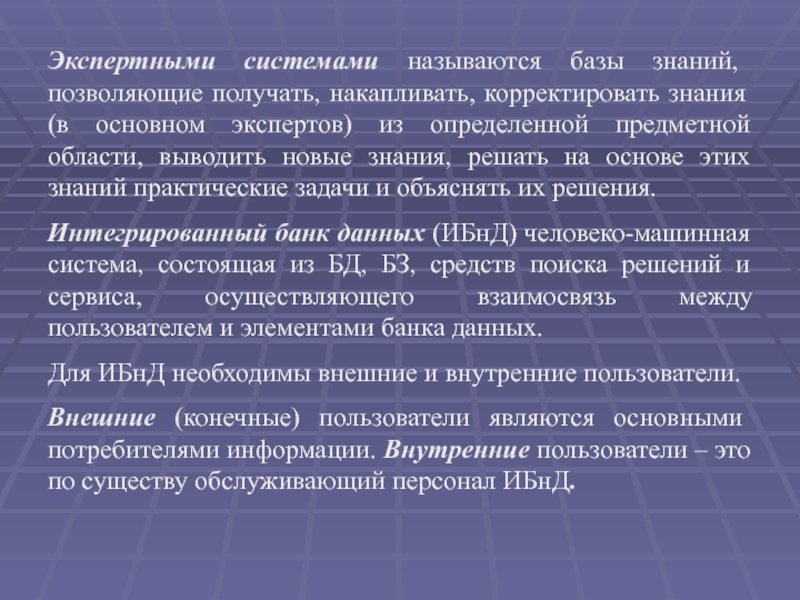

(в основном экспертов) из определенной предметной области, выводить новые знания,

решать на основе этих знаний практические задачи и объяснять их решения.
Интегрированный банк данных (ИБнД) человеко-машинная система, состоящая из БД, БЗ, средств поиска решений и сервиса, осуществляющего взаимосвязь между пользователем и элементами банка данных.
Для ИБнД необходимы внешние и внутренние пользователи.
Внешние (конечные) пользователи являются основными потребителями информации. Внутренние пользователи – это по существу обслуживающий персонал ИБнД.

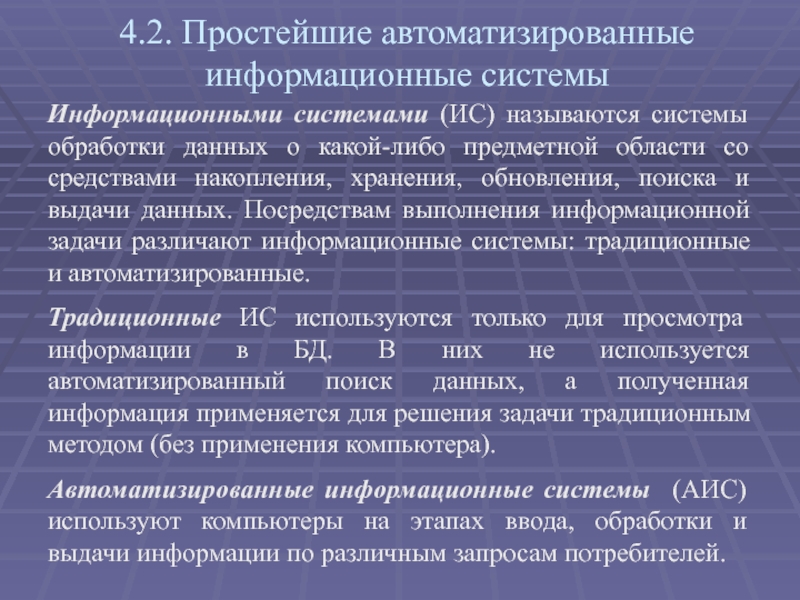

обработки данных о какой-либо предметной области со средствами накопления, хранения,

обновления, поиска и выдачи данных. Посредствам выполнения информационной задачи различают информационные системы: традиционные и автоматизированные.
Традиционные ИС используются только для просмотра информации в БД. В них не используется автоматизированный поиск данных, а полученная информация применяется для решения задачи традиционным методом (без применения компьютера).
Автоматизированные информационные системы (АИС) используют компьютеры на этапах ввода, обработки и выдачи информации по различным запросам потребителей.

важнейшими компонентами САПР и автоматизированных систем научных исследований (АСНИ));

системы, имеющие самостоятельное целевое назначение и область применения (информационно-поисковые (ИПС) и информационно-справочные (ИСС)).
Информационно-поисковые системы представляют собой совокупность языковых, алгоритмических и технических средств, предназначенных для хранения, поиска и выдачи необходимой информации. ИПС позволяет получить из входящих в ее состав БД и/или БЗ данные по запросам пользователей.
Информационно-справочные системы предназначены только для получения справочной информации.

на фактографические, документальные и документально-фактографические.
БД фактографических ИПС и ИСС

составляются из формализованных (форматированных) записей.
БД документальных ИПС и ИСС могут иметь записи, содержащие различные информационные документы (статьи, письма, сообщения, бланки и т.п.).
Документально-фактографические – содержат как документальные, так и фактографические данные.
В простейшем случае фактографическая АИС имеет в качестве базы один файл с записями фиксированного формата (все записи имеют одну и ту же структуру и длину). Примером может являться библиографическая система.

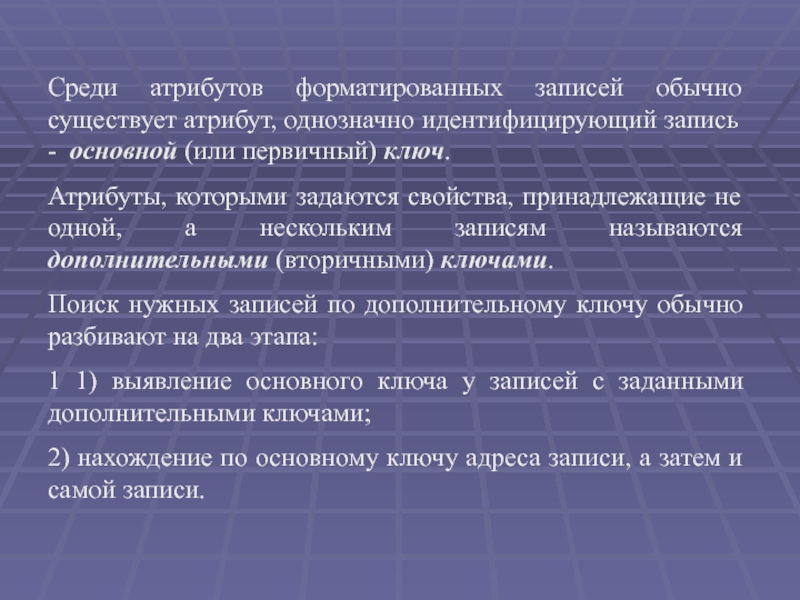

- основной (или первичный) ключ.
Атрибуты, которыми задаются свойства, принадлежащие

не одной, а нескольким записям называются дополнительными (вторичными) ключами.
Поиск нужных записей по дополнительному ключу обычно разбивают на два этапа:
1 1) выявление основного ключа у записей с заданными дополнительными ключами;
2) нахождение по основному ключу адреса записи, а затем и самой записи.

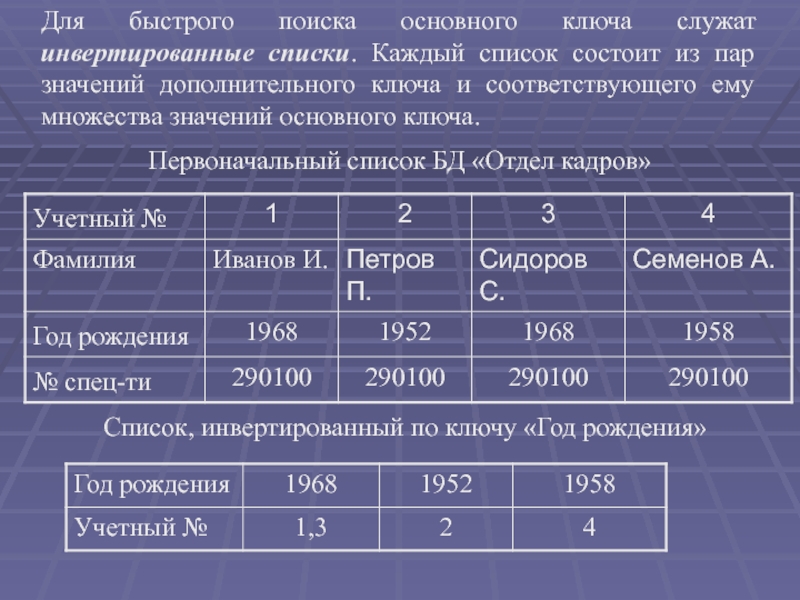

состоит из пар значений дополнительного ключа и соответствующего ему множества

значений основного ключа.
Первоначальный список БД «Отдел кадров»

Список, инвертированный по ключу «Год рождения»

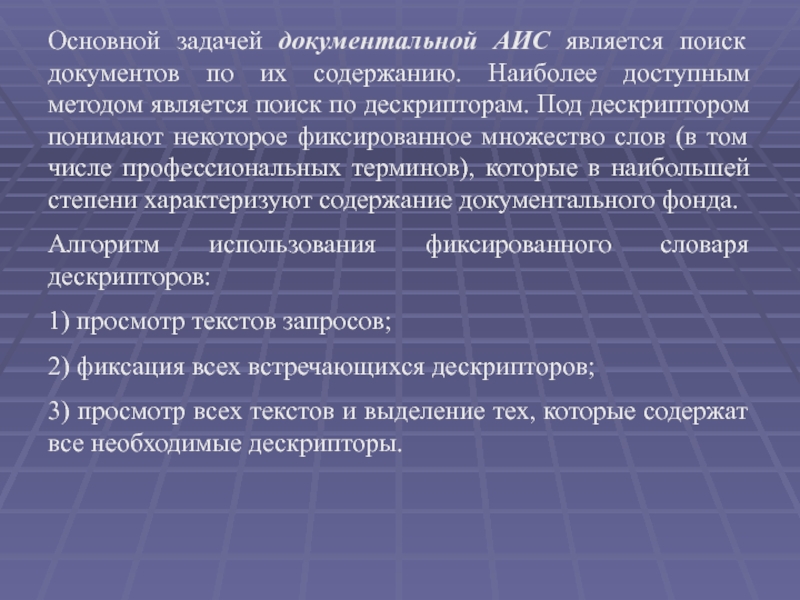

Наиболее доступным методом является поиск по дескрипторам. Под дескриптором понимают

некоторое фиксированное множество слов (в том числе профессиональных терминов), которые в наибольшей степени характеризуют содержание документального фонда.
Алгоритм использования фиксированного словаря дескрипторов:
1) просмотр текстов запросов;
2) фиксация всех встречающихся дескрипторов;
3) просмотр всех текстов и выделение тех, которые содержат все необходимые дескрипторы.

поиска в которых являются графические объекты (ГО) с сопутствующей им

алфавитно-цифровой информацией, являются картографические базы данных (КГБД).
Если условия поиска накладываются на компоненты ГО, содержащие алфавитно-цифровую информацию, то организация поиска графического объекта в БД осуществляется так же, как и в фактографической АИС по ключам, а после нахождения ГО, удовлетворяющих условию запроса, на экране дисплея последовательно выводятся изображения из состава каждого ГО.
Если условия поиска накладываются на само графическое изображение, то оно должно быть структурировано, т.е. в нем выделяют существенные с точки зрения приложения компоненты, представляющие собой образы объектов.

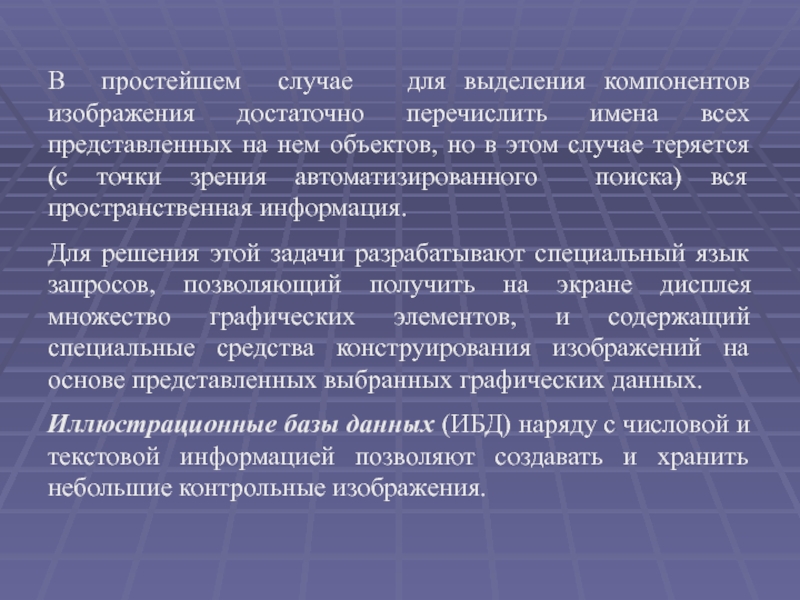

имена всех представленных на нем объектов, но в этом случае

теряется (с точки зрения автоматизированного поиска) вся пространственная информация.
Для решения этой задачи разрабатывают специальный язык запросов, позволяющий получить на экране дисплея множество графических элементов, и содержащий специальные средства конструирования изображений на основе представленных выбранных графических данных.
Иллюстрационные базы данных (ИБД) наряду с числовой и текстовой информацией позволяют создавать и хранить небольшие контрольные изображения.

– упрощенные варианты изображения с низким разрешением и меньшей разрядностью

цвета, которые становятся элементами записей данных об изображениях наряду с размером файла, программой-создателем, датами создания и занесения в архив и т.д. В совокупности записи формируют каталог наподобие музейного или библиотечного. Некоторые каталогизаторы позволяют также формировать библиотеки, включающие помимо записей и сами графические объекты. Большинство ИБД дают возможность после поиска просмотреть файл с полным разрешением.
Каталогизаторы изображений позволяют вести поиск по таким полям, как тип файла, даты архивирования и последней модификации, размер и ключевые слова.

дублирования и опечаток при наборе с клавиатуры.
Поскольку графические объекты могут

быть представлены файлами разных форматов, одной из задач ИБД является поддержка наибольшего числа типов графических форматов.
Примером ИБД могут служить пакеты Cumulus, Multi-Ad Search, Apple Photoflash, Corel Mosaic Kodak, MpcOrganizer, Compass Point, Image Central, Kudu Image, Fetch, Image Pals и др.
