Слайд 1Логические основы устройства компьютера

Слайд 2Базовые логические элементы реализуют три основные логические операции
логический элемент «И»

– логическое умножение;
логический элемент «ИЛИ» – логическое сложение;
логический элемент «НЕ»

- инверсию.

Логические элементы компьютера оперируют с сигналами, представляющие собой электрические импульсы. Есть импульс – 1, нет импульса – 0.
На вход логических элементов поступают сигналы-аргументы, на выходе появляется сигнал-функция.

Базовые логические элементы реализуют три основные логические операциилогический элемент «И» – логическое умножение;логический элемент «ИЛИ» – логическое

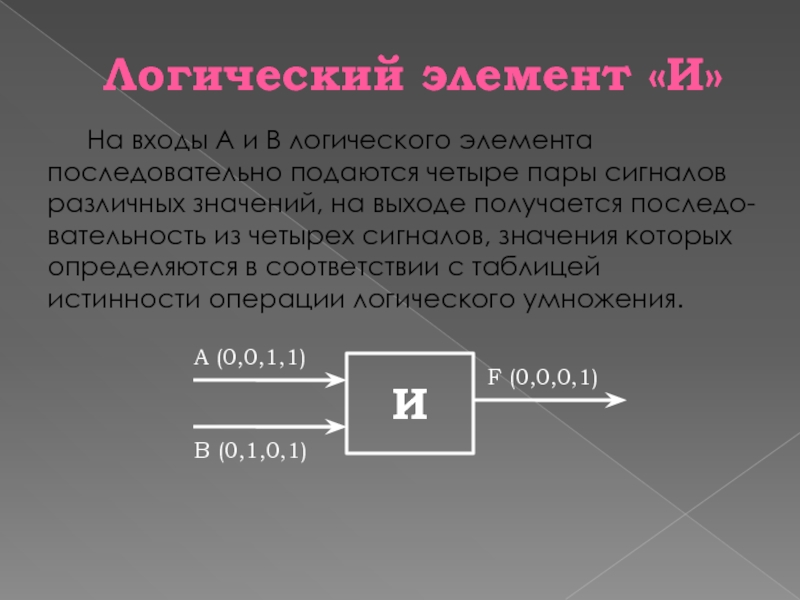

Слайд 3Логический элемент «И»
А (0,0,1,1)
В (0,1,0,1)
F (0,0,0,1)
На входы А и В

логического элемента последовательно подаются четыре пары сигналов различных значений, на

выходе получается последо-вательность из четырех сигналов, значения которых определяются в соответствии с таблицей истинности операции логического умножения.

Логический элемент «И»А (0,0,1,1)В (0,1,0,1)F (0,0,0,1) На входы А и В логического элемента последовательно подаются четыре пары сигналов

Слайд 4Логический элемент «НЕ»
На вход А логического элемента последовательно подаются два

сигнала, на выходе получается последовательность из двух сигналов, значения которых

определяются в соответствии с таблицей истинности логической инверсии.

А (0,1)

F (1,0)

Логический элемент «НЕ»На вход А логического элемента последовательно подаются два сигнала, на выходе получается последовательность из двух

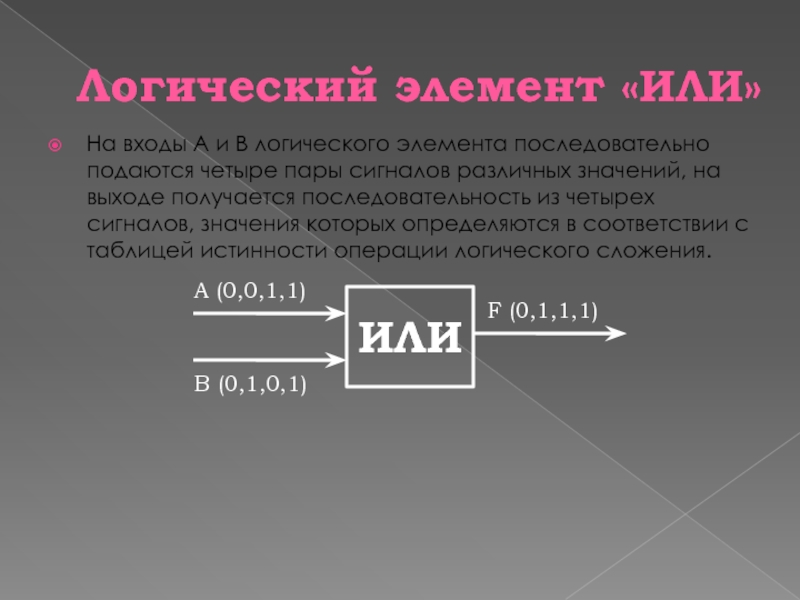

Слайд 5Логический элемент «ИЛИ»
На входы А и В логического элемента последовательно

подаются четыре пары сигналов различных значений, на выходе получается последовательность

из четырех сигналов, значения которых определяются в соответствии с таблицей истинности операции логического сложения.

А (0,0,1,1)

В (0,1,0,1)

F (0,1,1,1)

Логический элемент «ИЛИ»На входы А и В логического элемента последовательно подаются четыре пары сигналов различных значений, на

Слайд 6Сумматор двоичных чисел
В целях упрощения работы компьютера все математические операции

в процессоре сводятся к сложению двоичных чисел. Сумматор – это

логическая электронная схема, выполняющая сложение двоичных чисел. Главной частью процессора является сумматор, который и обеспечивает такое сложение.

Р 0

Одноразрядный сумматор должен иметь три входа: А, В – слагаемые и Р0 - перенос из младшего разряда и выходы: S – сумма и Р - перенос

Сумматор двоичных чиселВ целях упрощения работы компьютера все математические операции в процессоре сводятся к сложению двоичных чисел.

Слайд 7Таблица сложения
Р = А & В перенос можно реализовать с

помощью операции логического умножения
Логическое выражение, по которому

можно определить сумму S , записывается следующим образом: S = (A v B) & (А & В)

Таблица сложенияР = А & В перенос можно реализовать с помощью операции логического умножения Логическое

Слайд 8Триггер
Важнейшей структурной единицей оперативной памяти ПК, а также внутренних регистров

процессора является триггер
Это устройство позволяет запоминать, хранить и считывать

информацию . (каждый триггер может хранить 1 бит информации). Триггер можно построить из двух логических элементов «ИЛИ» и двух элементов «НЕ».

ИЛИ

НЕ

На входы триггера подан сигнал «0», и триггер хранит «0». Для записи «1» на вход S – сигнал «1». После прохождения сигнала по схеме, триггер запомнил «1», т.е. с выхода Q можно считать «1».

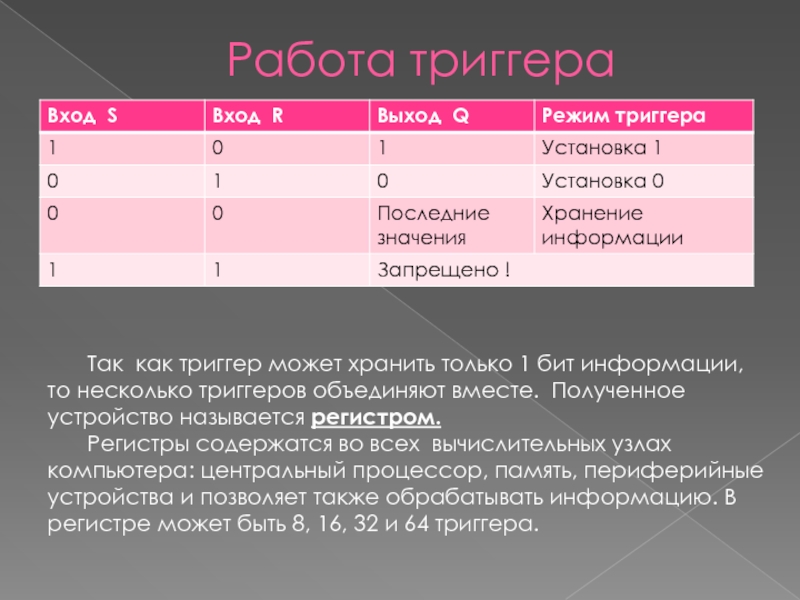

Слайд 9Работа триггера
Так как триггер может хранить только 1 бит информации,

то несколько триггеров объединяют вместе. Полученное устройство называется регистром.
Регистры

содержатся во всех вычислительных узлах компьютера: центральный процессор, память, периферийные устройства и позволяет также обрабатывать информацию. В регистре может быть 8, 16, 32 и 64 триггера.
