Министерство Образования и Науки Республики Казахстан Карагандинский

Карагандинский Государственный Технический Университет
Кафедра:ЭС
Предмет:Электроэнергетика
Тема: «Влияние качества электрической энергии на

работу электроприемников»

Проверила:Бражанова Д.К Выполнил: Сырбаев Н.Б

Группа: ЭЭ-16-3к

2018

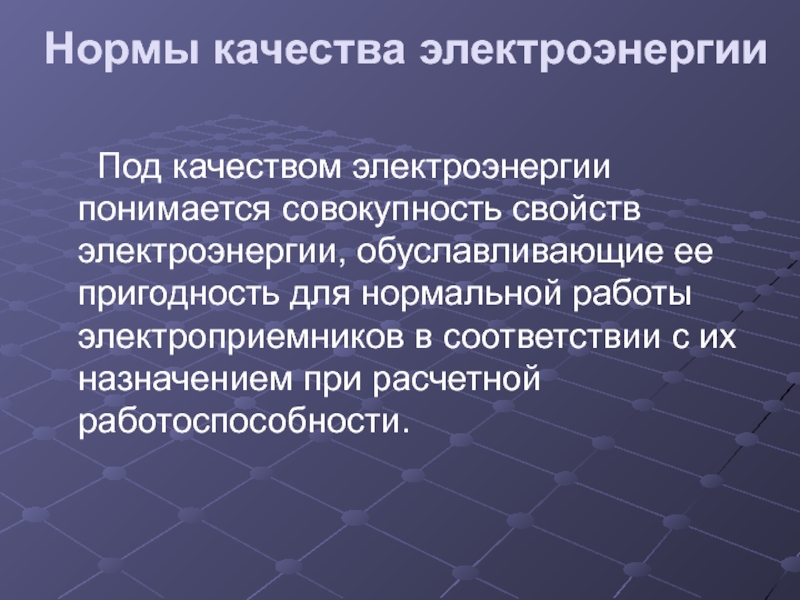

свойств электроэнергии, обуславливающие ее пригодность для нормальной работы электроприемников в

соответствии с их назначением при расчетной работоспособности.

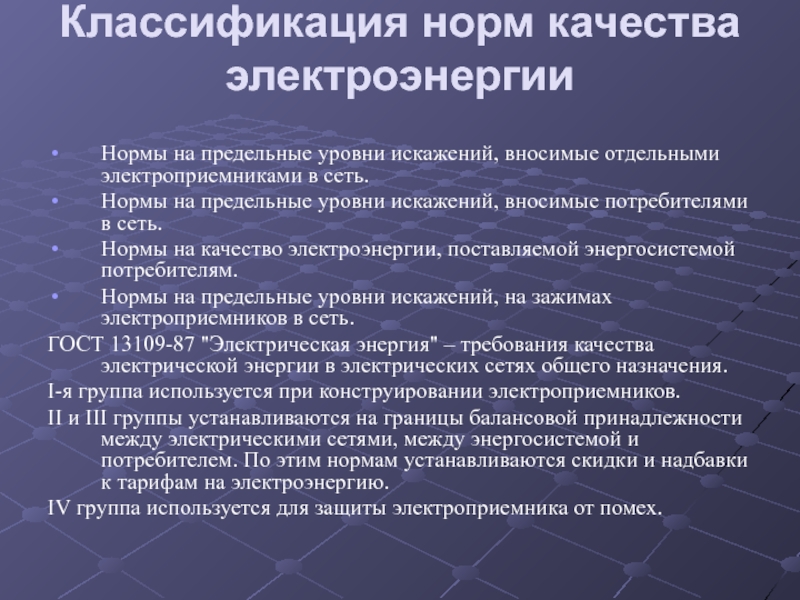

электроприемниками в сеть.
Нормы на предельные уровни искажений, вносимые потребителями в

сеть.
Нормы на качество электроэнергии, поставляемой энергосистемой потребителям.
Нормы на предельные уровни искажений, на зажимах электроприемников в сеть.
ГОСТ 13109-87 "Электрическая энергия" – требования качества электрической энергии в электрических сетях общего назначения.
I-я группа используется при конструировании электроприемников.
II и III группы устанавливаются на границы балансовой принадлежности между электрическими сетями, между энергосистемой и потребителем. По этим нормам устанавливаются скидки и надбавки к тарифам на электроэнергию.
IV группа используется для защиты электроприемника от помех.

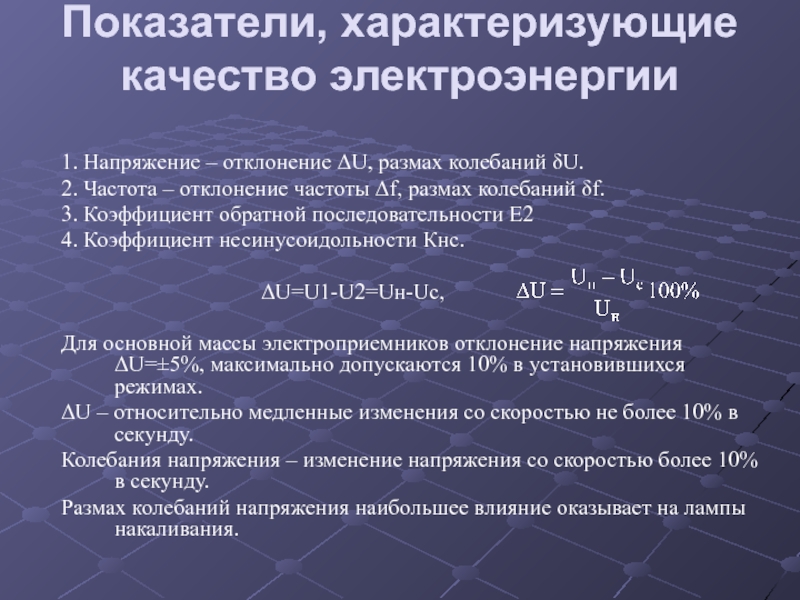

dU.
2. Частота – отклонение частоты Df, размах колебаний df.
3. Коэффициент

обратной последовательности E2
4. Коэффициент несинусоидольности Кнс.

DU=U1-U2=Uн-Uс,

Для основной массы электроприемников отклонение напряжения DU=±5%, максимально допускаются 10% в установившихся режимах.
DU – относительно медленные изменения со скоростью не более 10% в секунду.
Колебания напряжения – изменение напряжения со скоростью более 10% в секунду.
Размах колебаний напряжения наибольшее влияние оказывает на лампы накаливания.

Uj – амплитуда j-й гармоники.
В процентах этот коэффициент может быть

рассчитан для анализа отдельных гармоник.

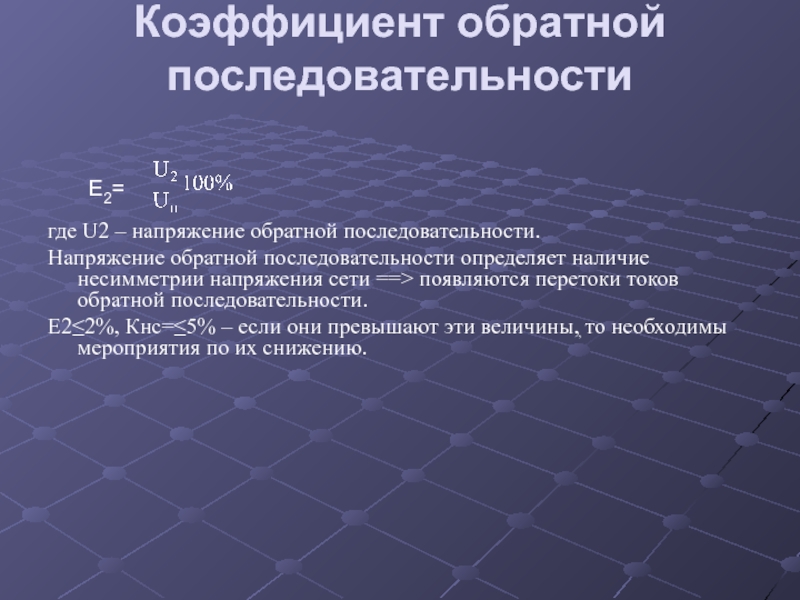

определяет наличие несимметрии напряжения сети ==> появляются перетоки токов обратной

последовательности.
E2≤2%, Кнс=≤5% – если они превышают эти величины, то необходимы мероприятия по их снижению.

E2=

,

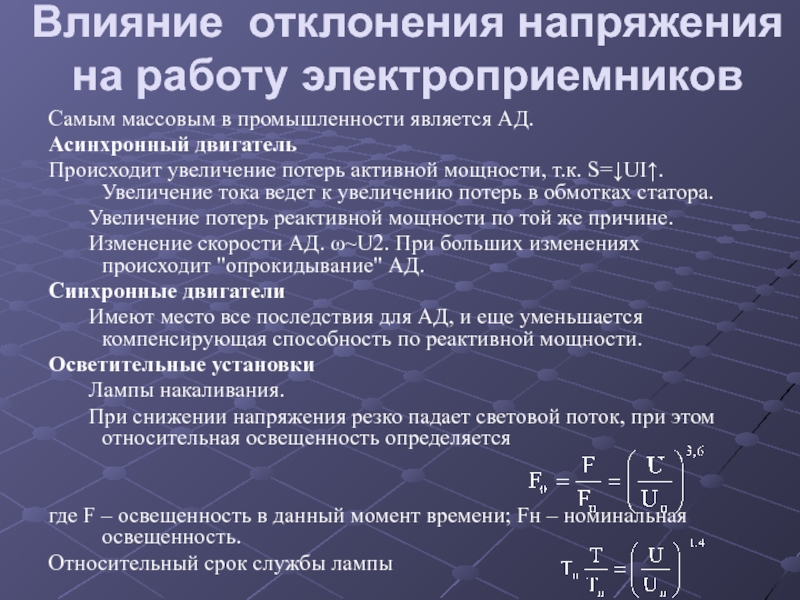

АД.
Асинхронный двигатель
Происходит увеличение потерь активной мощности, т.к. S=↓UI↑. Увеличение тока

ведет к увеличению потерь в обмотках статора.
Увеличение потерь реактивной мощности по той же причине.
Изменение скорости АД. w~U2. При больших изменениях происходит "опрокидывание" АД.
Синхронные двигатели
Имеют место все последствия для АД, и еще уменьшается компенсирующая способность по реактивной мощности.
Осветительные установки
Лампы накаливания.
При снижении напряжения резко падает световой поток, при этом относительная освещенность определяется


где F – освещенность в данный момент времени; Fн – номинальная освещенность.
Относительный срок службы лампы

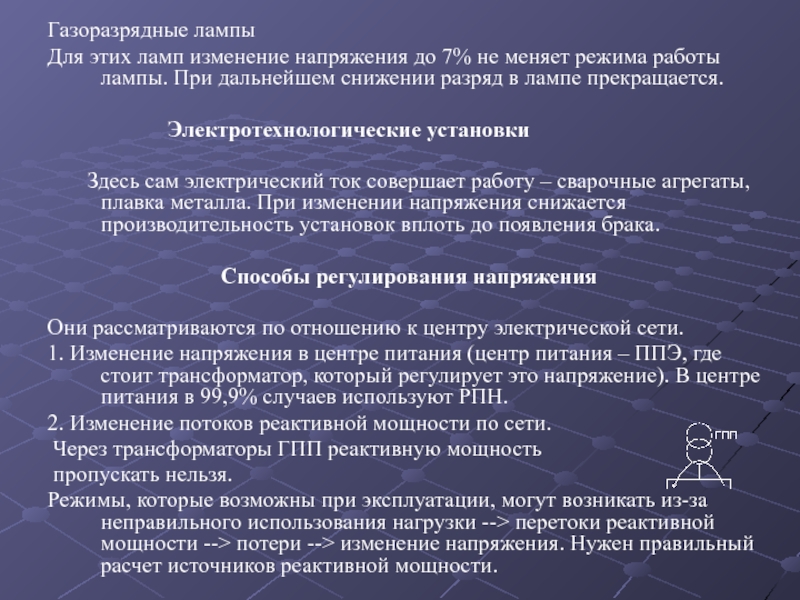

режима работы лампы. При дальнейшем снижении разряд в лампе прекращается.

Электротехнологические

установки

Здесь сам электрический ток совершает работу – сварочные агрегаты, плавка металла. При изменении напряжения снижается производительность установок вплоть до появления брака.

Способы регулирования напряжения

Они рассматриваются по отношению к центру электрической сети.
1. Изменение напряжения в центре питания (центр питания – ППЭ, где стоит трансформатор, который регулирует это напряжение). В центре питания в 99,9% случаев используют РПН.
2. Изменение потоков реактивной мощности по сети.
Через трансформаторы ГПП реактивную мощность
пропускать нельзя.
Режимы, которые возможны при эксплуатации, могут возникать из-за неправильного использования нагрузки --> перетоки реактивной мощности --> потери --> изменение напряжения. Нужен правильный расчет источников реактивной мощности.

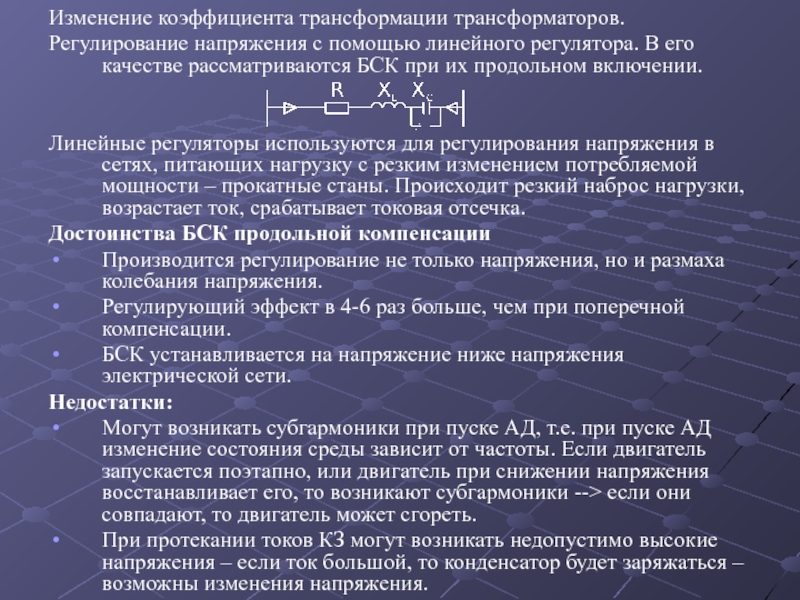

его качестве рассматриваются БСК при их продольном включении.


Линейные регуляторы используются

для регулирования напряжения в сетях, питающих нагрузку с резким изменением потребляемой мощности – прокатные станы. Происходит резкий наброс нагрузки, возрастает ток, срабатывает токовая отсечка.
Достоинства БСК продольной компенсации
Производится регулирование не только напряжения, но и размаха колебания напряжения.
Регулирующий эффект в 4-6 раз больше, чем при поперечной компенсации.
БСК устанавливается на напряжение ниже напряжения электрической сети.
Недостатки:
Могут возникать субгармоники при пуске АД, т.е. при пуске АД изменение состояния среды зависит от частоты. Если двигатель запускается поэтапно, или двигатель при снижении напряжения восстанавливает его, то возникают субгармоники --> если они совпадают, то двигатель может сгореть.
При протекании токов КЗ могут возникать недопустимо высокие напряжения – если ток большой, то конденсатор будет заряжаться – возможны изменения напряжения.

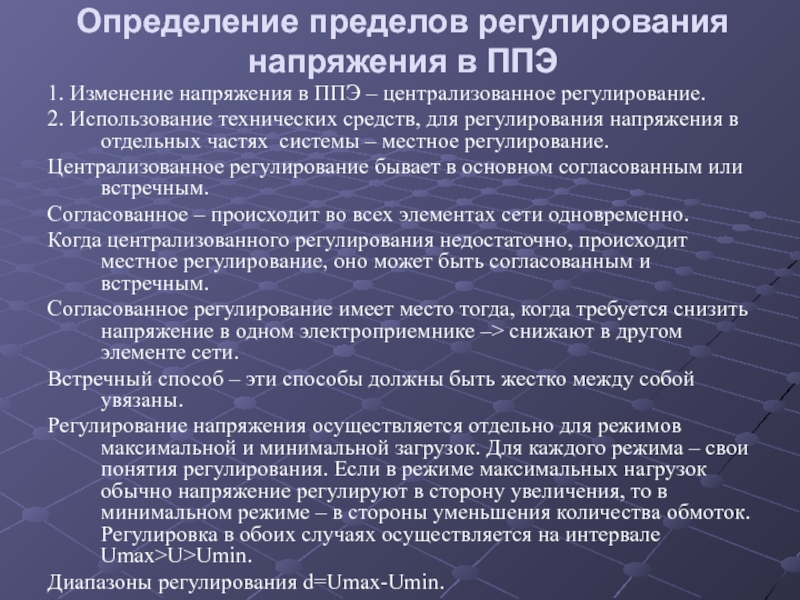

– централизованное регулирование.
2. Использование технических средств, для регулирования напряжения в

отдельных частях системы – местное регулирование.
Централизованное регулирование бывает в основном согласованным или встречным.
Согласованное – происходит во всех элементах сети одновременно.
Когда централизованного регулирования недостаточно, происходит местное регулирование, оно может быть согласованным и встречным.
Согласованное регулирование имеет место тогда, когда требуется снизить напряжение в одном электроприемнике –> снижают в другом элементе сети.
Встречный способ – эти способы должны быть жестко между собой увязаны.
Регулирование напряжения осуществляется отдельно для режимов максимальной и минимальной загрузок. Для каждого режима – свои понятия регулирования. Если в режиме максимальных нагрузок обычно напряжение регулируют в сторону увеличения, то в минимальном режиме – в стороны уменьшения количества обмоток. Регулировка в обоих случаях осуществляется на интервале Umax>U>Umin.
Диапазоны регулирования d=Umax-Umin.

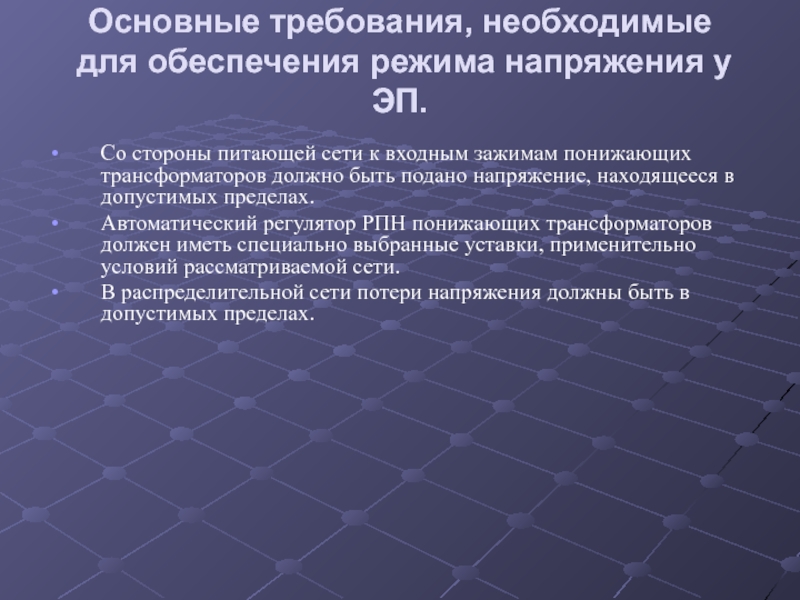

питающей сети к входным зажимам понижающих трансформаторов должно быть подано

напряжение, находящееся в допустимых пределах.
Автоматический регулятор РПН понижающих трансформаторов должен иметь специально выбранные уставки, применительно условий рассматриваемой сети.
В распределительной сети потери напряжения должны быть в допустимых пределах.
