Національний технічний університет Харківський політехнічний інститут Кафедра
Содержание
- 1. Національний технічний університет Харківський політехнічний інститут Кафедра
- 2. Конструктивні варіанти теплозахисту гільзи циліндра:а - використання
- 3. Загальний вигляд препарованої гільзи циліндра суднового середньообертовогодизеля 6ЧН26/34, температурний стан якої, аналізувався нами в даній роботі.
- 4. Зміни температур по висоті гільзи на номінальному режимі(Ne=147кВт; n=750хв-1)
- 5. В розрахунковій частині проведеного мною дослідження розглядалися

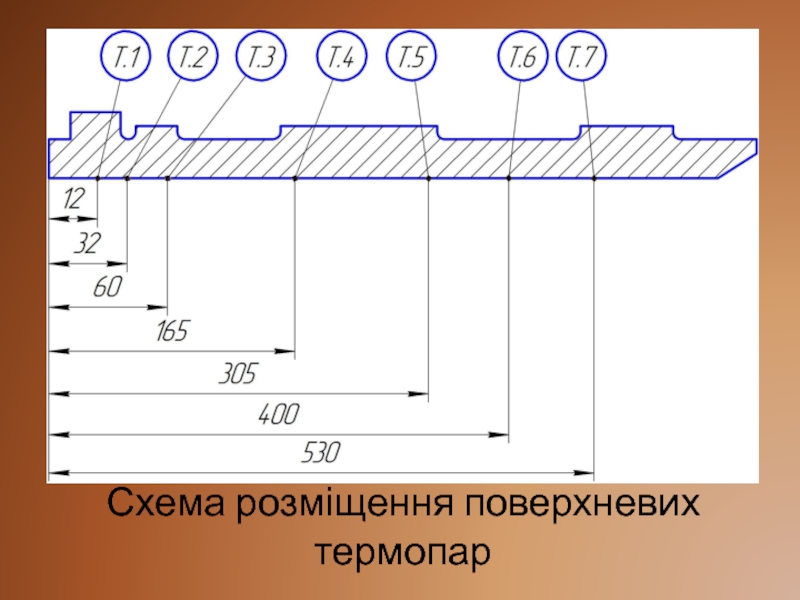

- 6. Схема розміщення поверхневих термопар
- 7. Результати термометрії циліндрової гільзи суднового середньообертового ДВЗ(Nе=147кВт при n-1=750xв-1)
- 8. Схема розбиття теплообмінної поверхні гільзи циліндру на ділянки теплообміну
- 9. Граничні умови задачі теплопровідності для серійної гільзи

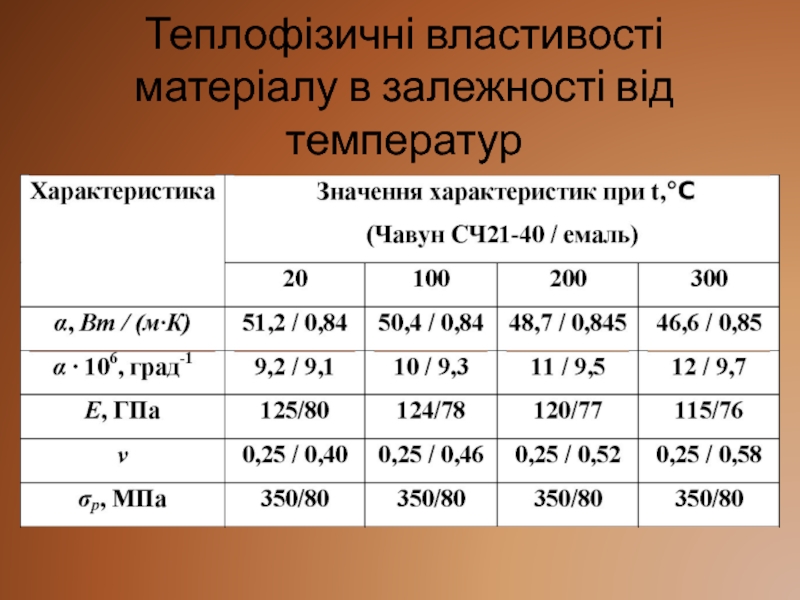

- 10. Теплофізичні властивості матеріалу в залежності від температур
- 11. Схема задання граничних умов задачі механіки
- 12. Результати розразхунків температурного стану робочої поверхні гільзи циліндру
- 13. Розподіл інтенсивностей напружень в контрольних зонах гільзи, МПа
- 14. ВисновкиПроведене розрахункове дослідження підтвердило можливість отримати на
- 15. Скачать презентанцию
Конструктивні варіанти теплозахисту гільзи циліндра:а - використання бандажної втулки; б - нанесення теплозахисного покриття; в - перерозподіл охолоджуючої рідини
Слайды и текст этой презентации
Слайд 1Національний технічний університет «Харківський політехнічний інститут»
Кафедра «Двигуни внутрішнього згоряння»
Тема: «Аналіз
теплонапруженого стану циліндрової гільзи середньообертового суднового дизеля»
Керівник: доц. Триньов О.В.

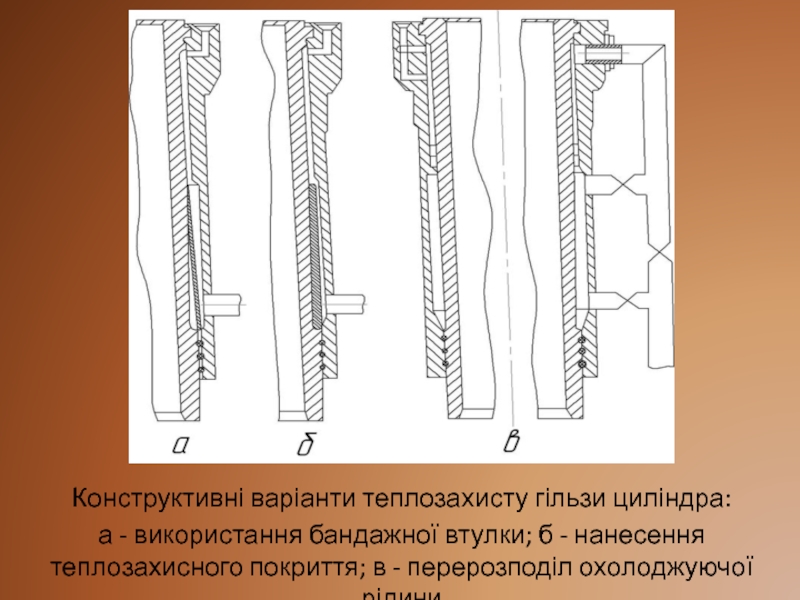

Слайд 2Конструктивні варіанти теплозахисту гільзи циліндра:
а - використання бандажної втулки; б
- нанесення теплозахисного покриття; в - перерозподіл охолоджуючої рідини

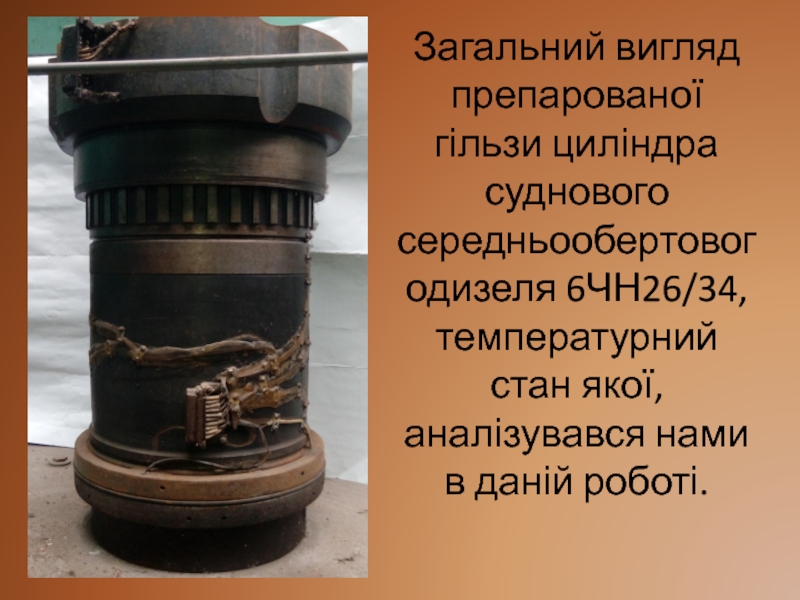

Слайд 3Загальний вигляд препарованої гільзи циліндра суднового середньообертовогодизеля 6ЧН26/34, температурний стан
якої, аналізувався нами в даній роботі.

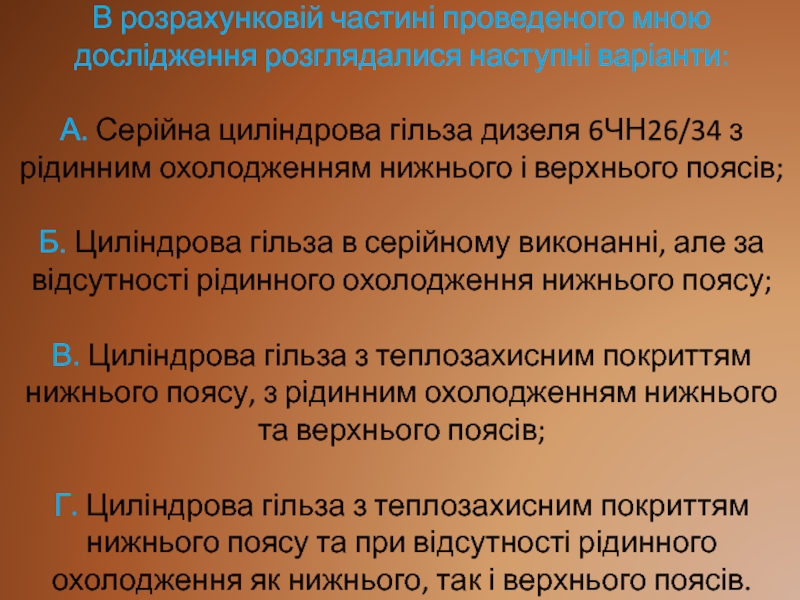

Слайд 5В розрахунковій частині проведеного мною дослідження розглядалися наступні варіанти: А. Серійна
циліндрова гільза дизеля 6ЧН26/34 з рідинним охолодженням нижнього і верхнього
поясів; Б. Циліндрова гільза в серійному виконанні, але за відсутності рідинного охолодження нижнього поясу; В. Циліндрова гільза з теплозахисним покриттям нижнього поясу, з рідинним охолодженням нижнього та верхнього поясів; Г. Циліндрова гільза з теплозахисним покриттям нижнього поясу та при відсутності рідинного охолодження як нижнього, так і верхнього поясів.
Слайд 7Результати термометрії циліндрової гільзи суднового середньообертового ДВЗ(Nе=147кВт при n-1=750xв-1)

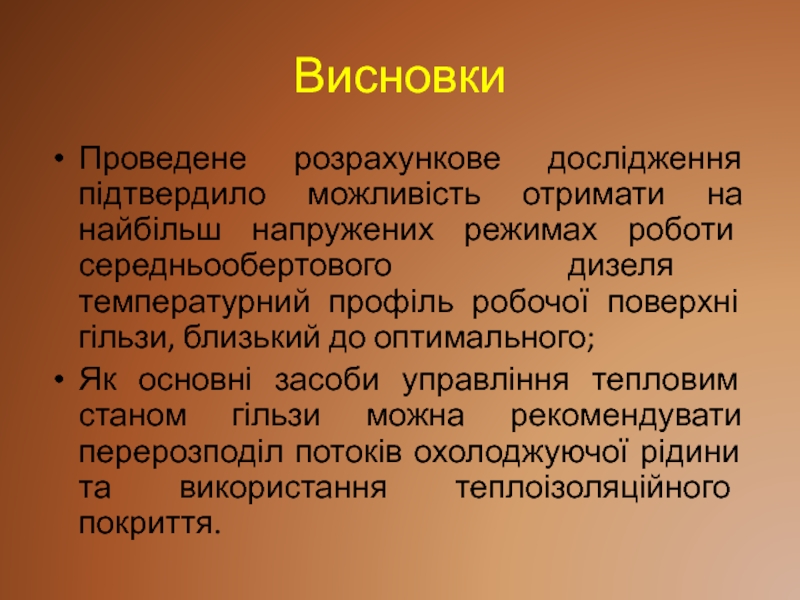

Слайд 14Висновки
Проведене розрахункове дослідження підтвердило можливість отримати на найбільш напружених режимах
роботи середньообертового дизеля температурний профіль робочої поверхні гільзи, близький до
оптимального;Як основні засоби управління тепловим станом гільзи можна рекомендувати перерозподіл потоків охолоджуючої рідини та використання теплоізоляційного покриття.
