Слайд 1Общие вопросы измерений
1. Классификация измерительных приборов
2. Технические/метрологические характеристики СИ
3.
Погрешности СИ; классы точности

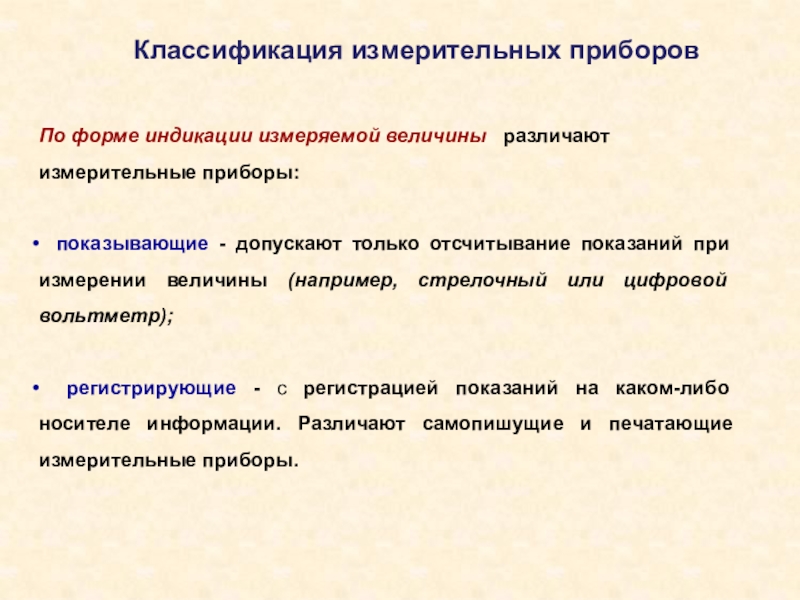

Слайд 3Классификация измерительных приборов
По форме индикации измеряемой величины различают
измерительные
приборы:
показывающие - допускают только отсчитывание показаний при измерении величины
(например, стрелочный или цифровой вольтметр);
регистрирующие - с регистрацией показаний на каком-либо носителе информации. Различают самопишущие и печатающие измерительные приборы.
Слайд 4По форме преобразования измерительных сигналов:
аналоговые и цифровые
приборы
В аналоговых ИП показания являются непрерывной функцией изменений
измеряемой величины. Непрерывная измеряемая величина вызывает подобное ей непрерывное отклонение указателя по шкале. (Приборы, у которых указатель жестко связан с подвижной частью измерительного механизма).
Цифровые ИП вырабатывают дискретные сигналы измерительной информации, их показания представляются в цифровой форме. Принцип действия цифровых ИП основан на квантовании измеряемой (или пропорциональной ей) величины.
Слайд 5По физическим явлениям, лежащим в основе работы: электромеханические и электронные
ИП
Электромеханические приборы состоят из относительно простой измерительной цепи и
измерительного механизма.
Измерительная цепь – совокупность элементов СИ, образующих непрерывный путь прохождения измерительного сигнала одной ФВ от входа до выхода.
Измерительную цепь измерительной системы называют измерительным каналом.
Измерительный механизм СИ – совокупность элементов СИ, которые обеспечивают необходимое перемещение указателя (стрелки, светового пятна и т. д.). Он состоит их механических и электрических элементов (пружин, катушек, магнитов), взаимодействие которых вызывает их взаимное перемещение.
Слайд 6Электронные ИП - сложные устройства, содержащие электронные компоненты, как активные
(электронные лампы, транзисторы, микросхемы), так и пассивные (резисторы, конденсаторы, катушки
индуктивности).
В электронных приборах используется большое количество преобразователей, выполняющих функции генерирования, усиления, выпрямления, сравнения, преобразования электрических сигналов из аналоговой формы в дискретную форму и наоборот.
По характеру и виду измеряемых величин электронные приборы можно условно объединить в группы:
Измерительные генераторы - маломощные источники сигналов;
Специальные элементы измерительные цепей (ослабители сигналов, фазовращатели);
Приборы для измерения значений физических величин, параметров и характеристик сигналов (электронные осциллографы, вольтметры, фазометры, анализаторы спектров и др.)
Приборы для измерения характеристик и параметров компонент, входящих в радиоэлектронные цепи (измерители емкостей конденсаторов, индуктивностей катушек, сопротивлений резисторов, добротности контуров и резонаторов, параметров электронных ламп, полупроводниковых приборов, интегральных схем, амплитудно-частотных характеристик, переходных характеристик).

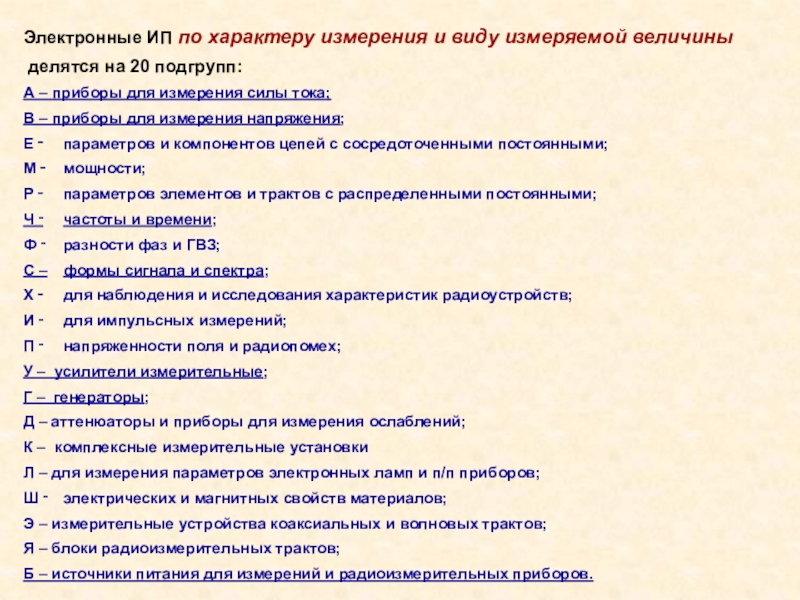

Слайд 7Электронные ИП по характеру измерения и виду измеряемой величины
делятся
на 20 подгрупп:
А – приборы для измерения силы тока;
В –
приборы для измерения напряжения;
Е ‑ параметров и компонентов цепей с сосредоточенными постоянными;
М ‑ мощности;
Р ‑ параметров элементов и трактов с распределенными постоянными;
Ч ‑ частоты и времени;
Ф ‑ разности фаз и ГВЗ;
С – формы сигнала и спектра;
Х ‑ для наблюдения и исследования характеристик радиоустройств;
И ‑ для импульсных измерений;
П ‑ напряженности поля и радиопомех;
У – усилители измерительные;
Г – генераторы;
Д – аттенюаторы и приборы для измерения ослаблений;
К – комплексные измерительные установки
Л – для измерения параметров электронных ламп и п/п приборов;
Ш ‑ электрических и магнитных свойств материалов;
Э – измерительные устройства коаксиальных и волновых трактов;
Я – блоки радиоизмерительных трактов;
Б – источники питания для измерений и радиоизмерительных приборов.

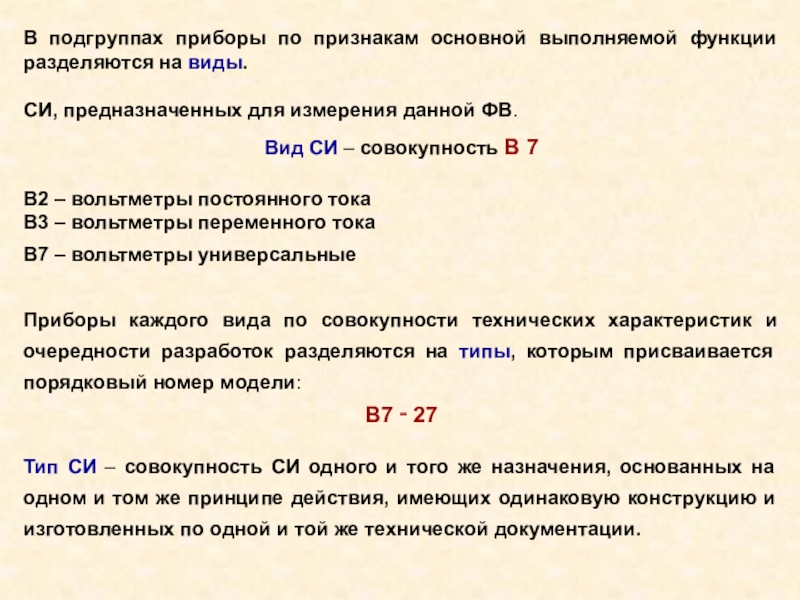

Слайд 8В подгруппах приборы по признакам основной выполняемой функции разделяются на
виды.
СИ, предназначенных для измерения данной ФВ.
Вид СИ – совокупность В
7
В2 – вольтметры постоянного тока
В3 – вольтметры переменного тока
В7 – вольтметры универсальные
Приборы каждого вида по совокупности технических характеристик и очередности разработок разделяются на типы, которым присваивается порядковый номер модели:
В7 ‑ 27
Тип СИ – совокупность СИ одного и того же назначения, основанных на одном и том же принципе действия, имеющих одинаковую конструкцию и изготовленных по одной и той же технической документации.
Слайд 9Для модернизированных приборов после цифры, обозначающей тип, ставятся в алфавитном
порядке буквы, соответствующие очередной модернизации:
В7‑ 27А
Конструктивная, но не электрическая модернизация
обозначается цифрой после косой черты:
В7‑ 27А / 1
Комбинированные приборы: после буквы, обозначающей подгруппу, стоит буква К.
ФК2 – 18 измерение фазовых сдвигов и параметров ЧП.
Тропический климат: после обозначения типа ставится буква Т.
Слайд 10В зависимости от структурной схемы преобразования измерительного сигнала различают приборы:
прямого преобразования,
сравнения (компенсационного преобразования),
комбинированные.
Слайд 11В приборе прямого преобразования преобразование измерительного сигнала происходит только в
одном направлении, т.е. без применения обратной связи.
Структурная схема прибора прямого
преобразования
Слайд 12В приборе сравнения измеряемая величина сравнивается с величиной, значение которой
известно. Известная величина воспроизводится с помощью меры или набора мер.
Структурная
схема прибора сравнения :
Слайд 13Метрологические характеристики (МХ) - такие технические характеристики средств измерений, которые
оказывают влияние на результаты и погрешности измерений.
Метрологические характеристики, устанавливаемые нормативно-технической
документацией (НТД) называются нормируемыми.
Нормирование МХ означает, что для них устанавливаются определенные числовые значения в зависимости от вида (типа), назначения, условий применения СИ.
Регламентация и нормирование технических и метрологических характеристик СИ :
ГОСТ 22261 ‑ 94 СИ электрических и магнитных величин. Общие технические условия.
ГОСТ 8.009 ‑ 84 ГСИ. Нормируемые МХ СИ.
ГОСТ 24314 ‑ 80 Приборы электронные измерительные. Термины и определения. Способы выражения погрешностей и общие условия испытаний.
Слайд 141. Функция преобразования измерительного прибора (градуировочная характеристика, уравнение
преобразования) – зависимость между выходным сигналом ИП
Y и его входным сигналом Х:
Y = f ( X )
Функция преобразования, которую должен иметь ИП при определенных (нормальных) условиях внешней среды и неизменных или медленно меняющихся значениях входного сигнала называется номинальной статической характеристикой преобразования.
Функция преобразования ИП может быть представлена аналитически, графически или в виде таблицы.
Идеальная функция преобразования - линейная зависимость.
Функция преобразования связывает конструктивные параметры прибора с величинами X и Y.
ОСНОВНЫЕ МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Слайд 152. Чувствительность или цена деления шкалы
Чувствительность измерительного прибора – характеризует
способность прибора реагировать на изменения входного сигнала.
Абсолютная чувствительность определяется из
уравнения преобразования и представляет собой отношение изменения сигнала ΔY на выходе прибора к вызывающему его изменению сигнала ΔX на входе прибора:
S = ΔY / ΔX
Относительная чувствительность:
δS = ΔY / (ΔX / X)
где (ΔX / X) – относительное изменение входного сигнала.
Слайд 16Цена деления шкалы аналогового ИП (постоянная прибора) – разность
значений величин, соответствующих двум соседним отметкам шкалы.
Цена деления С связана
с чувствительностью прибора S зависимостью:
С = 1 / S = ΔX / ΔY.
Чувствительность и цена деления – величины, имеющие размерность.
S = 5 дел/В; С = 0,2 В/дел.
Порог чувствительности – изменение входного сигнала, вызывающее наименьшее изменение выходного сигнала, которое может быть обнаружено с помощью данного прибора без дополнительных устройств.
Порог чувствительности определяет фактическую разрешающую способность измерительного прибора.
Слайд 173. Входной импеданс ( Z вх ) – определяет влияние
СИ на работу исследуемой схемы.
За счет потребления некоторой мощности
СИ может изменить режим работы маломощного источника входного сигнала, что приводит к появлению методической погрешности.
Входной импеданс характеризуется активной и реактивной составляющими.
Часто в качестве параметров входа СИ указывается значение входного активного сопротивления и входной емкости.
На постоянном токе и в диапазоне низких частот нормируется входное активное сопротивление.

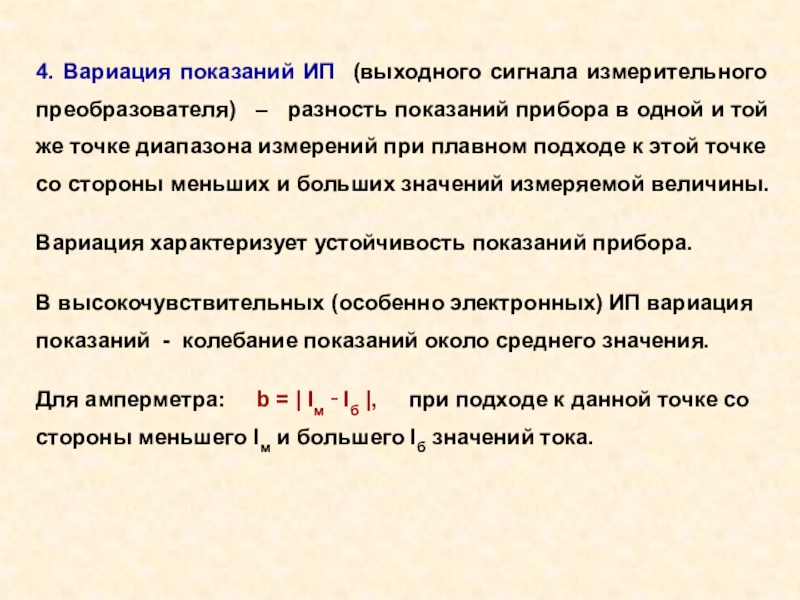

Слайд 184. Вариация показаний ИП (выходного сигнала измерительного преобразователя) –
разность показаний прибора в одной и той же точке
диапазона измерений при плавном подходе к этой точке со стороны меньших и больших значений измеряемой величины.
Вариация характеризует устойчивость показаний прибора.
В высокочувствительных (особенно электронных) ИП вариация показаний - колебание показаний около среднего значения.
Для амперметра: b = | Iм ‑ Iб |, при подходе к данной точке со стороны меньшего Iм и большего Iб значений тока.
Слайд 195. Динамические характеристики – характеристики инерционных свойств СИ (определяют зависимость
параметров выходного сигнала СИ от меняющихся во времени величин: параметров
входного сигнала, нагрузки, внешних факторов).
ДХ могут нормироваться :
функцией связи между входными и выходными сигналами (передаточной функцией, переходной характеристикой и т.п.);
графиками (таблицами) АЧХ и ФЧХ;
временем установления показаний или быстродействием СИ – величиной обратной времени установления показаний.
Для цифровых приборов быстродействие ( В ) : B = n / Δt
n - число измерений n за некоторый промежуток времени Δt
Слайд 206. Погрешность СИ
Погрешность может быть представлена в форме абсолютной, относительной
или приведенной погрешностей.

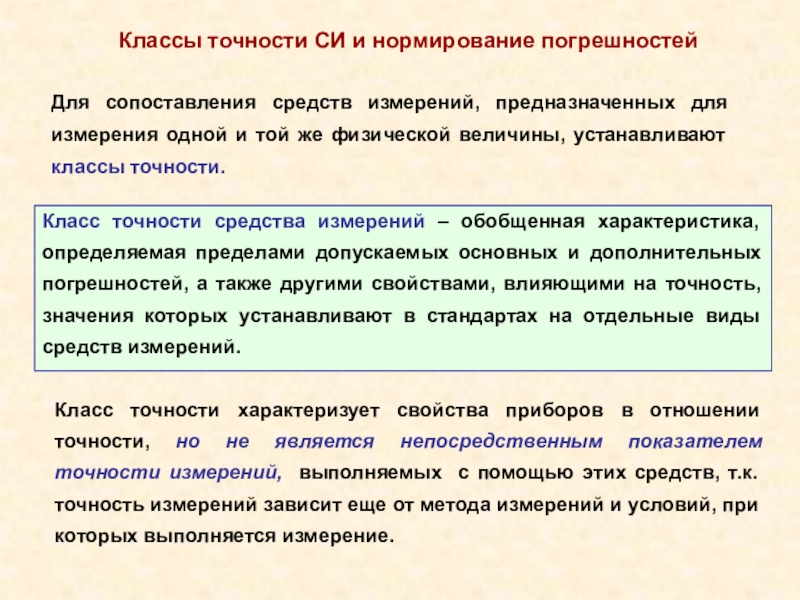

Погрешность СИ отражается его классом точности.
Выходной
код
Число разрядов кода
9. Номинальная цена единицы наименьшего разряда
Для СИ с цифровым отсчетом:
Слайд 21Группа количественных характеристик, определяющих область применения:
1. диапазон возможных значений измеряемых
величин (информативных параметров) или пределы шкалы ИП.
а) диапазон показаний
СИ ‑ область значений шкалы прибора, ограниченная начальным и конечным значениями шкалы.
б) диапазон измерений СИ – область значений величины, в пределах которых нормированы допускаемые пределы погрешности СИ.
диапазон возможных значений неизмеряемых величин (неинформативных параметров):
например, частотный диапазон для вольтметра
3. диапазон возможных значений влияющих величин (диапазон Т, внешних полей, ускорений и т.п.)
Слайд 22В технической документации каждого СИ указывается его назначение (т.е. основные
функции СИ) и область его применения.
Характеристика назначения может включать в
себя предельные значения неинформативных параметров и рабочие условия применения СИ.
Надежность СИ – способность СИ функционировать при сохранении метрологических и других характеристик в заданных пределах и режимах работы.
Метрологическая надежность СИ – надежность СИ в части сохранения его метрологической исправности.
Метрологическая исправность СИ – состояние СИ, при котором все его нормируемые МХ соответствуют установленным требованиям.
При выходе МХ СИ за установленные пределы наступает метрологический отказ СИ.
Слайд 23Надежность СИ характеризуется следующими показателями:
безотказность ( ее характеризует наработка
на отказ – среднее значение наработки СИ между двумя отказами).
Не
менее 1000 час.
долговечность – вероятность отсутствия отказов за межповерочный интервал.
Средний срок службы – не менее 8 лет.
Средний ресурс – не менее 5000 час.
ремонтопригодность ( ее характеризует среднее время восстановления – от 10 мин. до 96 часов).
сохраняемость – способность СИ сохранять МХ при хранении, транспортировке.
Слайд 24В НТД на СИ устанавливают также требования к электропитанию, ко
времени установления рабочего режима и продолжительности непрерывной работы, к электрической
прочности и сопротивлению изоляции, требования безопасности.
Масса переносных СИ – не более 20 кг.
Слайд 25Составляющая погрешности измерений, обусловленная свойствами применяемых СИ, называется инструментальной погрешностью
измерения.
Различают следующие составляющие погрешности СИ:
Основную;
Дополнительную;
Обусловленную
взаимодействием средств измерений и объекта измерений;
Динамическую.
Погрешности средств измерений
Слайд 26Основная погрешность - показывает отличие действительной функции преобразования средства измерений
в нормальных условиях от номинальной функции преобразования.
Основная погрешность - погрешность
СИ в нормальных условиях.
Нормальные условия измерений – условия измерений, характеризующиеся совокупностью значений или областей значений влияющих величин, при которых изменением результата измерений можно пренебречь вследствие малости.
ГОСТ 22261‑91: температура - (20 5 ) 0С
влажность - (65 15 ) %
давление - (100 4) КПа
Слайд 27По способу числового выражения:
Основная погрешность
Абсолютная погрешность
Δ = Х- Q.
Относительная погрешность
δ = [(X-Q)
/ Q] ∙100%
Приведенная погрешность

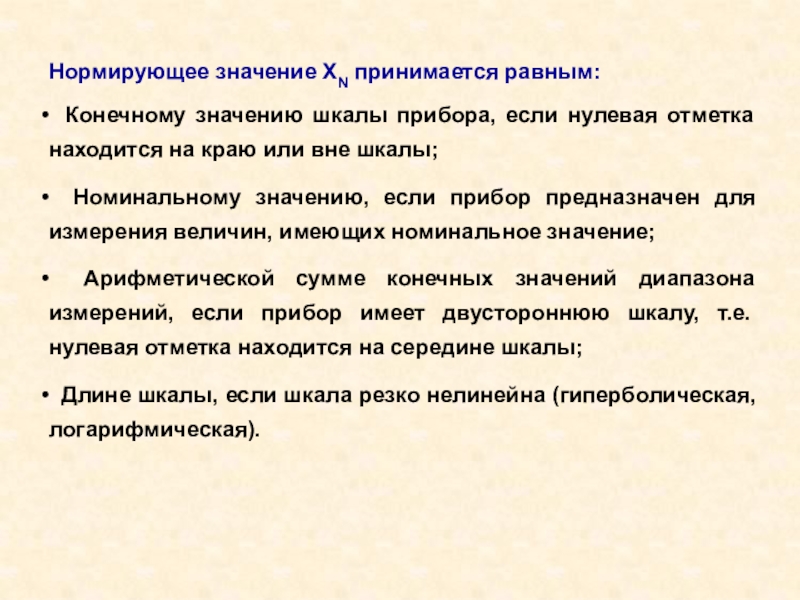

γ = [(X‑Q) / XN] ∙ 100%

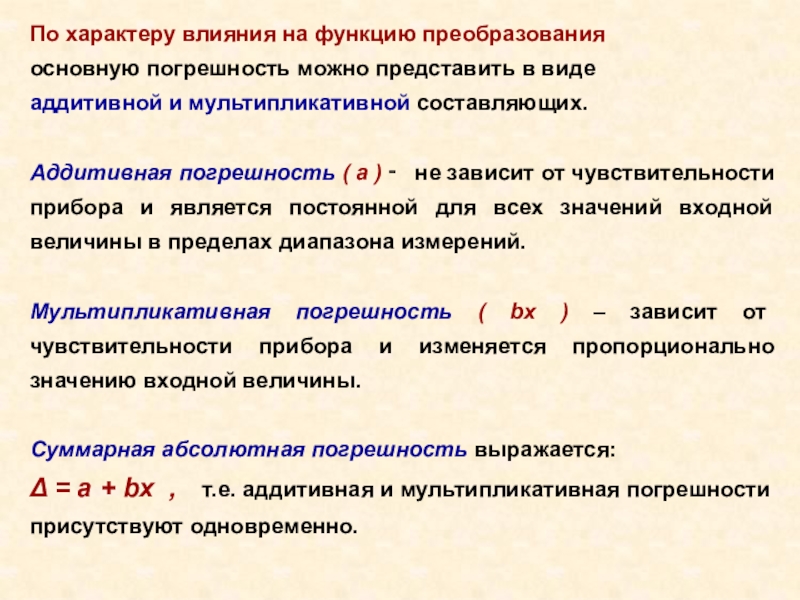

Слайд 28По характеру влияния на функцию преобразования
основную погрешность можно представить
в виде
аддитивной и мультипликативной составляющих.
Аддитивная погрешность ( а ) ‑
не зависит от чувствительности прибора и является постоянной для всех значений входной величины в пределах диапазона измерений.
Мультипликативная погрешность ( bх ) – зависит от чувствительности прибора и изменяется пропорционально значению входной величины.
Суммарная абсолютная погрешность выражается:
Δ = а + bx , т.е. аддитивная и мультипликативная погрешности присутствуют одновременно.
Слайд 29Аддитивная погрешность
Δy = а
Мультипликативная погрешность
Δy = bx
Если прибору
присуща только аддитивная погрешность или она существенно превышает другие составляющие,
то целесообразно нормировать абсолютную погрешность.
Если преобладает мультипликативная погрешность целесообразно нормировать погрешность прибора в виде относительной погрешности.
Слайд 30Дополнительная погрешность обусловлена реакцией средства измерений на изменения внешних влияющих
величин и неинформативных параметров входного сигнала.
Обычно дополнительная погрешность указывается отдельно
для каждой из влияющих величин.
Погрешность, обусловленная взаимодействием средств измерений и объекта измерения – подключение средства измерений к объекту измерений во многих случаях приводит к изменению значения измеряемой величины, относительно того значения, которое она имела до подключения средства измерения.
Эта составляющая погрешности зависит от свойств как средства измерений, так и объекта измерений.
Динамическая погрешность – обусловлена реакцией средства измерений на скорость (частоту) изменения входного сигнала.
Эта погрешность зависит от инерционности средства измерений, частотного спектра входного сигнала, изменений нагрузки и влияющих величин.
Слайд 31Для сопоставления средств измерений, предназначенных для измерения одной и той
же физической величины, устанавливают классы точности.
Классы точности СИ и нормирование
погрешностей
Класс точности средства измерений – обобщенная характеристика, определяемая пределами допускаемых основных и дополнительных погрешностей, а также другими свойствами, влияющими на точность, значения которых устанавливают в стандартах на отдельные виды средств измерений.
Класс точности характеризует свойства приборов в отношении точности, но не является непосредственным показателем точности измерений, выполняемых с помощью этих средств, т.к. точность измерений зависит еще от метода измерений и условий, при которых выполняется измерение.
Слайд 32Если аддитивная погрешность СИ преобладает над мультипликативной,
то удобнее нормировать абсолютную
или приведенную погрешность, т.к. нормируемое значение в этом случае выражается
одним числом:
Δ = ± а γ = Δ / XN = ± p
γ – предел допускаемой приведенной основной погрешности, %;
Δ – предел допускаемой абсолютной основной погрешности;
XN – нормирующее значение, выраженное в тех же единицах, что и Δ;
р – отвлеченное положительное число выбираемое из ряда:
Предел допускаемой относительной погрешности в этом случае изменяется по гиперболе:
δ = Δ / x = a / x
Слайд 33Нормирующее значение XN принимается равным:
Конечному значению шкалы прибора, если
нулевая отметка находится на краю или вне шкалы;
Номинальному значению,
если прибор предназначен для измерения величин, имеющих номинальное значение;
Арифметической сумме конечных значений диапазона измерений, если прибор имеет двустороннюю шкалу, т.е. нулевая отметка находится на середине шкалы;
Длине шкалы, если шкала резко нелинейна (гиперболическая, логарифмическая).
Слайд 34Если мультипликативная погрешность преобладает над аддитивной,
нормируется предел допускаемой относительной погрешности,
т.к. относительная погрешность будет постоянной по диапазону измерений :
δ =
Δ / x = ± q (т. к. Δ = bx)
где q –отвлеченное положительное число, выбираемое из ряда:
Слайд 35Для средств измерений с аддитивной и мультипликативной погрешностями нормируется предел
допускаемой относительной погрешности :
Xк – конечное значение диапазона измерений;
с
= b + d ; d = a / Xк .
( а – аддитивная погрешность; bx – мультипликативная погрешность)
Относительная погрешность δ = с + d при x = Xк /2
Относительная погрешность δ = ± с при x = Xк .
т.е. с – предел допускаемой относительной погрешности при максимальном показании прибора.
Обозначение класса точности: c / d,
причем должно выполняться условие с / d >1. ( Например 0,5 / 0,1 ).
Числа c и d выбираются из ряда 1; 1,5; 2; 2,5; ….. и. т. д
Слайд 36Дополнительная погрешность СИ выражается в таком же виде, как и
основная, причем для различных влияющих величин дополнительная погрешность нормируется раздельно.
За
пределами нормального диапазона (но в пределах рабочей области) погрешность СИ складывается из основной Δ и дополнительных Δi погрешностей, вызванных изменением i-й величины.
Слайд 37Повышение точности средств измерений:
Стабилизация важных параметров элементов
и узлов СИ технологическим путем, использование материалов с малой зависимостью
свойств от внешних факторов;
Защита средств измерений от быстроизменяющихся влияющих величин (уменьшение случайной погрешности путем фильтрации, теплоизоляции, экранирования, амортизации и т.д.);
Стабилизация медленно изменяющихся влияющих величин;
Методы коррекции составляющих систематической погрешности – аддитивной, мультипликативной, погрешности от нелинейности;
Коррекцию аддитивной составляющей погрешности можно выполнить периодической проверкой положения нуля ИП в процессе измерения; мультипликативной составляющей – калибровкой ИП.
Методы статистической минимизации обработки результатов наблюдения при наличии случайной погрешности.
