Очистка воздуха в средствах коллективной защиты

Содержание

1. Очистка воздуха в средствах коллективной защиты
2. Фильтр поглотитель ФПУ-200, 300: радиоактивная пыль, биологическое
3. НазначениеОсновным назначением фильтра-поглотителя ФПУ-200 является очистка воздуха
4. Слайд 4
5. Обозначения на чертеже:1 – Корпус2 – Катализатор
6. Фильтры-поглотители ФПУ-200 могут использоваться самостоятельно или в
7. фильтр гопкалитовый ФГ-70НазначениеФильтр ФГ-70 является составной частью
8. ФГ-701 – Корпус2 – Крышка верхняя3 –
9. При работе фильтра наружный воздух поступает в
10. Слайд 10
11. Гопкалит (смесь оксидов Мn, Си, Со)
12. Слайд 12
13. Регенеративный патрон РП-100 Регенеративный патрон РП-100 предназначен
14. Скачать презентанцию

Фильтр поглотитель ФПУ-200, 300: радиоактивная пыль, биологическое заражение, отравляющие веществаФГ-70: угарный газ (захватывает СО за счет хемосорбции)РП-100: углекислый газ (захватывает СО2)

Главная
Разное
Очистка воздуха в средствах коллективной защиты

Слайды и текст этой презентации

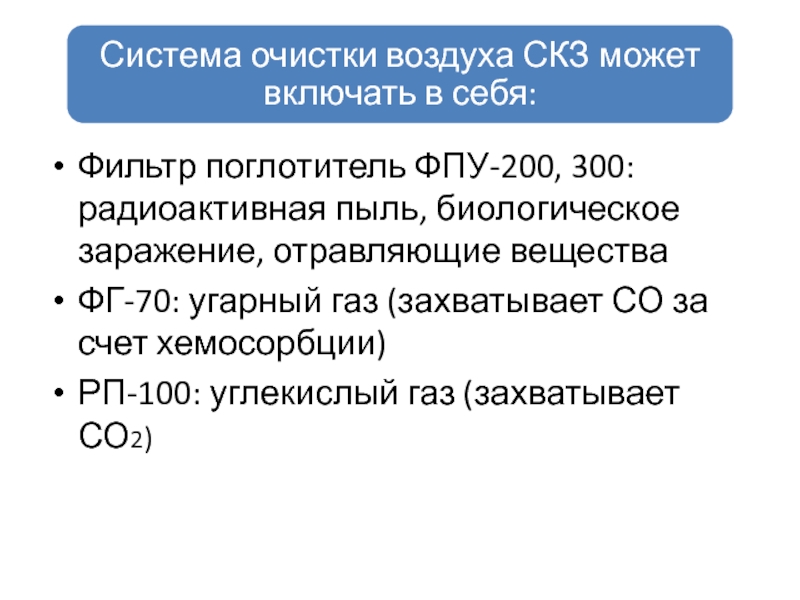

Слайд 2Фильтр поглотитель ФПУ-200, 300: радиоактивная пыль, биологическое заражение, отравляющие вещества
ФГ-70:

угарный газ (захватывает СО за счет хемосорбции)
РП-100: углекислый газ (захватывает

СО2)

Фильтр поглотитель ФПУ-200, 300: радиоактивная пыль, биологическое заражение, отравляющие веществаФГ-70: угарный газ (захватывает СО за счет хемосорбции)РП-100:

Слайд 3Назначение
Основным назначением фильтра-поглотителя ФПУ-200 является очистка воздуха в системах вентиляции

во II и III режимах от радиоактивной пыли, отравляющих веществ, нейтральных и ядовитых

дымов, а также от биологических средств
при температуре воздуха от минус 50°С до плюс 50°С,
относительной влажности до 95%.
ФПУ – фильтр-поглотитель унифицированный; 200 – шифр разработки.

НазначениеОсновным назначением фильтра-поглотителя ФПУ-200 является очистка воздуха в системах вентиляции во II и III режимах от радиоактивной пыли, отравляющих веществ,

Слайд 5Обозначения на чертеже:
1 – Корпус
2 – Катализатор (угольный)
3 – Кольцо

ниппельное
4 – Заглушка с ручкой
5 – Фильтр противодымный
6 – Крышка

верхняя
7 – Каркас фильтра

Обозначения на чертеже:1 – Корпус2 – Катализатор (угольный)3 – Кольцо ниппельное4 – Заглушка с ручкой5 – Фильтр

Слайд 6Фильтры-поглотители ФПУ-200 могут использоваться самостоятельно или в составе комплектов ФВК-1, ФВК-2, агрегата ФВА-49.
Фильтры-поглотители

ФПУ-200 работают в вентиляционной системе от побудителя потока воздуха, способного

преодолеть сопротивление фильтра, например, от электроручного вентилятора ЭРВ-49.
При монтаже фильтров-поглотителей ФПУ-200 время нахождения фильтра со снятыми заглушками не более 3-4 часов.
В мирное время не используется.

Фильтры-поглотители ФПУ-200 могут использоваться самостоятельно или в составе комплектов ФВК-1, ФВК-2, агрегата ФВА-49.Фильтры-поглотители ФПУ-200 работают в вентиляционной системе от побудителя

Слайд 7фильтр гопкалитовый ФГ-70
Назначение
Фильтр ФГ-70 является составной частью комплекта ФВК-2 и используется для

очистки наружного воздуха от окиси углерода в III режиме вентиляции при создании

подпора воздуха в убежище.

фильтр гопкалитовый ФГ-70НазначениеФильтр ФГ-70 является составной частью комплекта ФВК-2 и используется для очистки наружного воздуха от окиси углерода в III режиме

Слайд 8ФГ-70
1 – Корпус
2 – Крышка верхняя
3 – Заглушка
4 – Табличка
5

– Подушка
6 – Кольцо ниппельное
7 – Катализатор
(гопкалит)
8 – Кольцо закатное

большое
9 – Кольцо
10 – Ниппель штампованный
11 – Прокладка
12 – Донышко
13 - Винт

ФГ-701 – Корпус2 – Крышка верхняя3 – Заглушка4 – Табличка5 – Подушка6 – Кольцо ниппельное7 – Катализатор(гопкалит)8

Слайд 9При работе фильтра наружный воздух поступает в торцевое отверстие фильтра,

проходит через катализатор (соединение оксида меди и диоксида марганца), очищается

от окиси углерода и выходит через боковое отверстие.
при температуре воздуха на входе в фильтр ФГ-70 не ниже плюс 60°С.
Температура воздуха на выходе из фильтра, в зависимости от температуры воздуха на входе в фильтр, может достигать 300°С, поэтому его необходимо охладить в специальном воздухоохладителе, например, в гравийном.

При работе фильтра наружный воздух поступает в торцевое отверстие фильтра, проходит через катализатор (соединение оксида меди и

Слайд 10

Слайд 11 Гопкалит (смесь оксидов Мn, Си, Со) Гопкалит—зернистый катализатор, содержащий активную двуокись

марганца МпО2 и оксид меди CиO (процесс хемосорбции):

СО+МnO2= МnCO3
СиО+СO=Сu+CO2
Воздух обязательно

на выходе охлаждают, т.к. это реакция экзотермическая!!!!

Углекислый газ можно захватить натронной известью:
Na2O2+CO2=Na2CO3

Гопкалит (смесь оксидов Мn, Си, Со) Гопкалит—зернистый катализатор, содержащий активную двуокись марганца МпО2 и оксид меди

Слайд 12

Слайд 13Регенеративный патрон РП-100
Регенеративный патрон РП-100 предназначен для поглощения двуокиси углерода

из воздуха помещений убежищ и других защитных сооружений (при температуре

от 18 до 35 °С и относительной влажности от 30% до 95%).

Включают его при достижении в убежище концентрации двуокиси углерода 2% объёмных. Если концентрация достигла 2,5-3%, это значит, что патрон сработался, его надо менять.

Na2O2+CO2=Na2CO3

Регенеративный патрон РП-100 Регенеративный патрон РП-100 предназначен для поглощения двуокиси углерода из воздуха помещений убежищ и других
