Основные слесарные операции в профессиональной деятельности
Содержание
- 1. Основные слесарные операции в профессиональной деятельности
- 2. Рабочее место и организация труда слесаряРабочим местом называется
- 3. Слесарное дело Слесарное дело – это ремесло, состоящее
- 4. Технологический процесс – это часть производственного процесса, непосредственно
- 5. Виды слесарных операцийПодготовительные СборкаОбработкаТехнологическиеДемонтажМонтажВспомогательные Ремонт

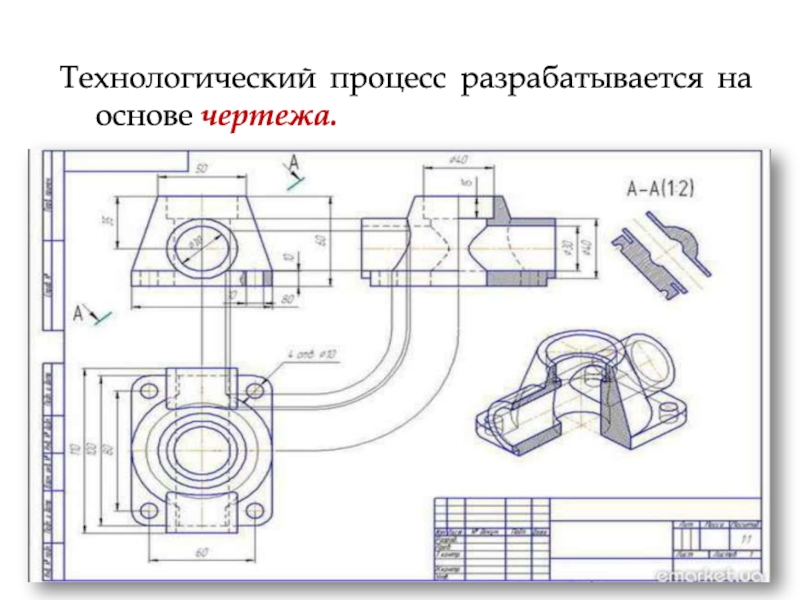

- 6. Технологический процесс разрабатывается на основе чертежа.
- 7. Слайд 7
- 8. Карта технологического процесса
- 9. Домашнее задание:Составьте технологическую карту на изготовление несложного
- 10. Требования к организации рабочего места слесаряВинт подъема
- 11. Разметка и ее назначение.
- 12. Разметкой называется операция нанесения линий и точек на заготовку, предназначенную для обработки. Существуют два вида разметки: плоская пространственная.
- 13. Слайд 13

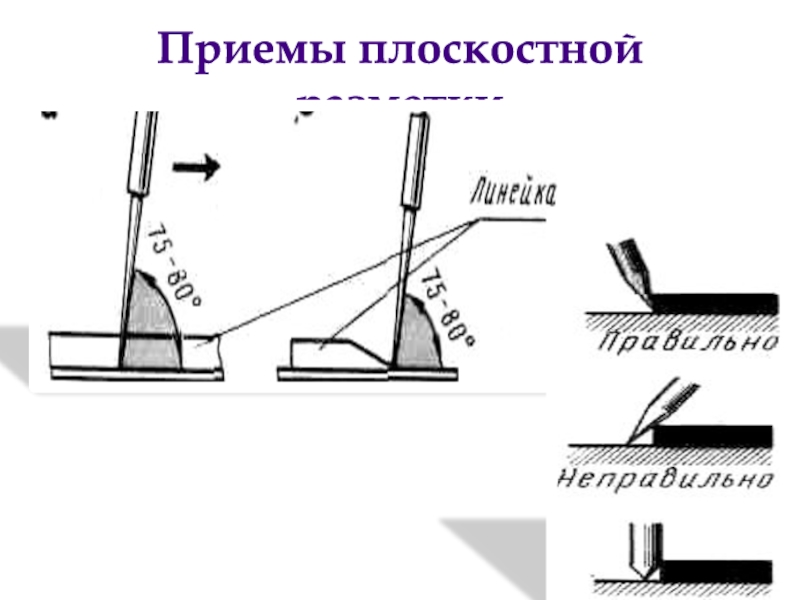

- 14. Приемы плоскостной разметки
- 15. а- чертежи деталей;б- заготовка;в- нанесение горизонтальных контурных
- 16. Выбор базы Выбор базирующей поверхности или базовой
- 17. ПравкаИнструменты:Молотки Плиты - наковальни Валки (для правки жести)Ручные винтовые прессы Гидравлические прессы
- 18. Молоток – это ударный инструмент, состоящий из
- 19. Правка листового металлаПриемы правки листового металла: а
- 20. Правка закаленного металла (рихтовка) Правка закаленного металла (рихтовка): а – полос; б, в – угольников.
- 21. Гибка металлаГибкой называется операция, в результате которой
- 22. ИнструментыМолотокПлоскогубцыКруглогубцы
- 23. Слайд 23
- 24. Ручная разрезка и распиловкаРазрезкой называется операция разделения материала
- 25. ТруборезТруборез – это инструмент для разрезания труб. В труборезе роль режущей части выполняет ролик с заточенными кромками.
- 26. Опиливание металлаОпиливанием называется способ резания, при котором
- 27. Напильник представляет собой стальной брусок определенного профиля и длины, на поверхности которого имеется насечка (нарезка).
- 28. Напильники:а — основные части (1— ручка; 2 —
- 29. Напильники с одинарной насечкой применяют при опиливании мягких
- 30. По назначению напильники делят на следующие группы: Общего назначенияСпециального назначенияНадфилиРашпили Машинные напильники.
- 31. Формы сечений напильников:а и б — плоские; в — квадратный; г — трехгранные; д — круглые; е — полукруглый; ж — ромбический; з — ножовочные.
- 32. Слайд 32
- 33. СверлениеСверлением называется выполнение в изделии или материале
- 34. СвёрлаСверло́ — режущий инструмент с вращательным движением
- 35. Разновидности сверл: а, б — спиральные,
- 36. Сверла изготовляют из инструментальной углеродистой стали У10А, У12А, легированной 9ХС или из быстрорежущей стали Р18, Р9.
- 37. Зенкование. это процесс обработки специальным инструментом цилиндрических
- 38. Слайд 38
- 39. Слайд 39
- 40. Нарезание резьбыСтандартные резьбовые деталиБолт М12×60Гайка М12Шпилька М16×120Винт М12×50
- 41. Изделия с винтовой поверхностьюкрепежные изделияспециального назначениядля передачи движения
- 42. Профили резьбы
- 43. Элементы резьбы Шаг резьбы - расстояние между вершинами или
- 44. Нарезание резьбыС помощью плашек нарезается резьба на
- 45. Слайд 45
- 46. КлёпкаКлепкой называется соединение двух или нескольких деталей при
- 47. Способ соединения двух или нескольких деталей заклепками называют заклепочным соединением.
- 48. Последовательность процесса ручной клепки
- 49. Слайд 49
- 50. Скачать презентанцию
Рабочее место и организация труда слесаряРабочим местом называется часть производственной площади цеха или мастерской с оборудованием, приспособлениями, инструментом и материалами, необходимыми для выполнения определенного производственного задания.
Слайды и текст этой презентации
Слайд 2Рабочее место и организация труда слесаря
Рабочим местом называется часть производственной площади
Слайд 3Слесарное дело
Слесарное дело – это ремесло, состоящее в умении обрабатывать металл
в холодном состоянии при помощи ручных слесарных инструментов.
Слесарь – это работник,
выполняющий обработку металлов в холодном состоянии, сборку, монтаж, демонтаж и ремонт всевозможного рода оборудования, машин, механизмов и устройств при помощи ручного слесарного инструмента.
Слайд 4Технологический процесс – это часть производственного процесса, непосредственно связанная с изменением
формы, размеров или физических свойств материалов или полуфабрикатов до получения
изделия требуемой конфигурации и качества.Операция - законченная часть технологического процесса, выполняемая на одном рабочем месте.

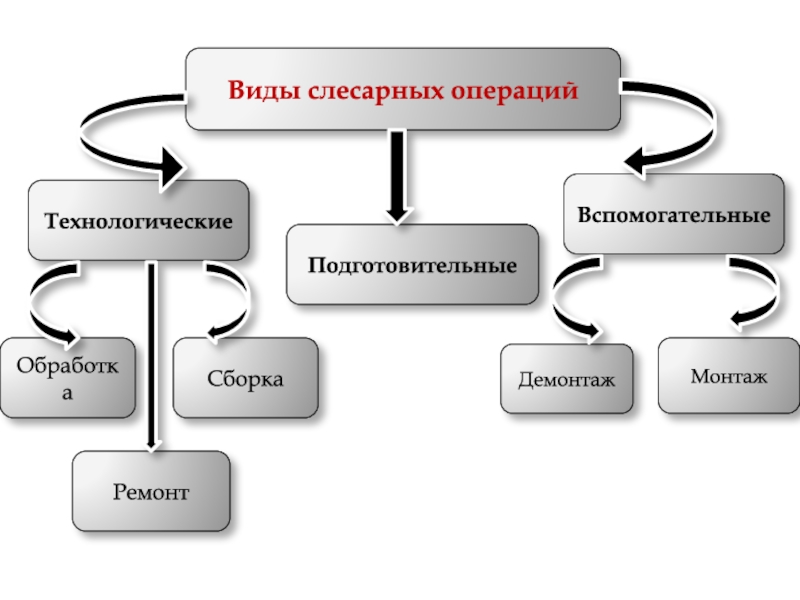

Слайд 5Виды слесарных операций
Подготовительные
Сборка
Обработка
Технологические
Демонтаж
Монтаж
Вспомогательные
Ремонт

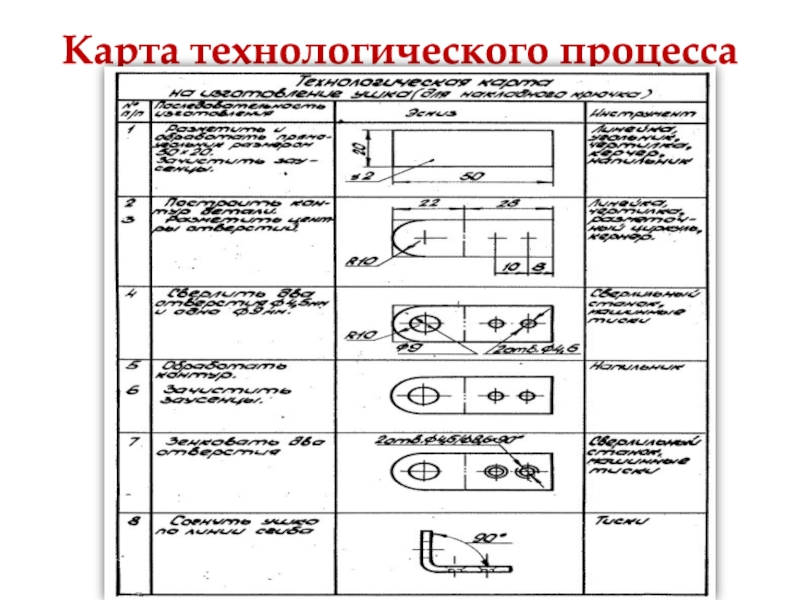

Слайд 9Домашнее задание:
Составьте технологическую карту на изготовление несложного изделия из поволоки(
например, кольца из проволоки) в виде таблицы.
Технологическая карта
на изготовление…………………..
http://www.liveinternet.ru/users/5102536/post247841473/
http://kasl.mediacom3000.net/delaem-koltso-s-ghemchugom-svoimi-rukami-foto.html?pg=1
Слайд 10Требования к организации рабочего места слесаря
Винт подъема и опускания регулируемых
тисков.
Каркас.
Труба.
Инструментальная полка.
Защитный экран.
Планшет для инструмента.
Бортик из стального уголка.
8.Рукоятка привода вертикального
перемещения тисков.

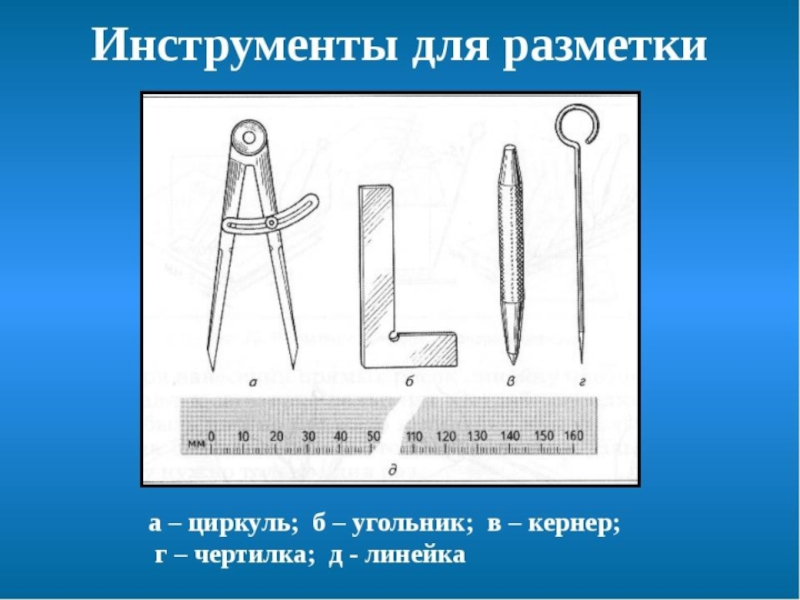

Слайд 12Разметкой называется операция нанесения линий и точек на заготовку, предназначенную для
обработки.
Существуют два вида разметки:
плоская
пространственная.
Слайд 15а- чертежи деталей;
б- заготовка;
в- нанесение горизонтальных контурных линий и горизонтальных
осей отверстий;
г- нанесение вертикальных линий и вертикальных осей отверстий;
д- прочерчивание
окружностей и дуг;е- прочерчивание прямых линий;
ж- прочерчивание наклонных линий и сопряжений;

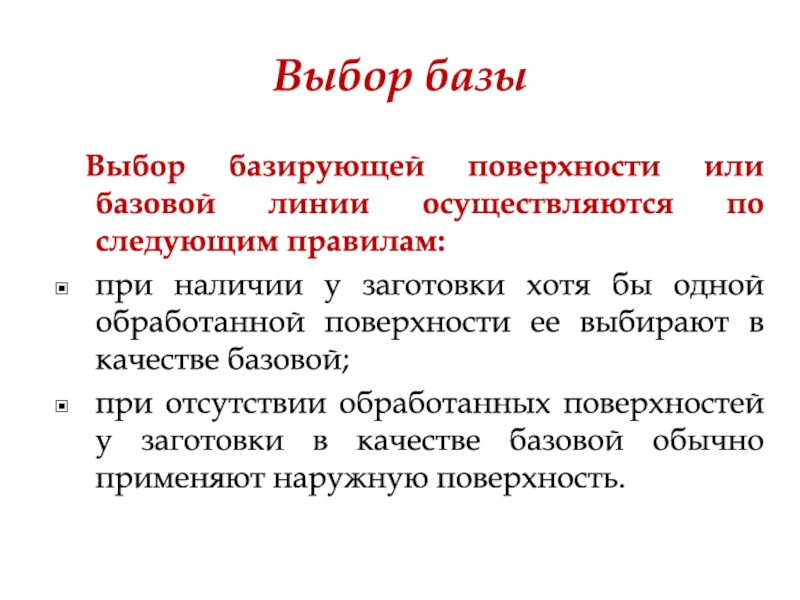

Слайд 16Выбор базы
Выбор базирующей поверхности или базовой линии осуществляются по
следующим правилам:
при наличии у заготовки хотя бы одной обработанной поверхности
ее выбирают в качестве базовой;при отсутствии обработанных поверхностей у заготовки в качестве базовой обычно применяют наружную поверхность.
Слайд 17Правка
Инструменты:
Молотки
Плиты - наковальни
Валки (для правки жести)
Ручные винтовые прессы
Гидравлические прессы

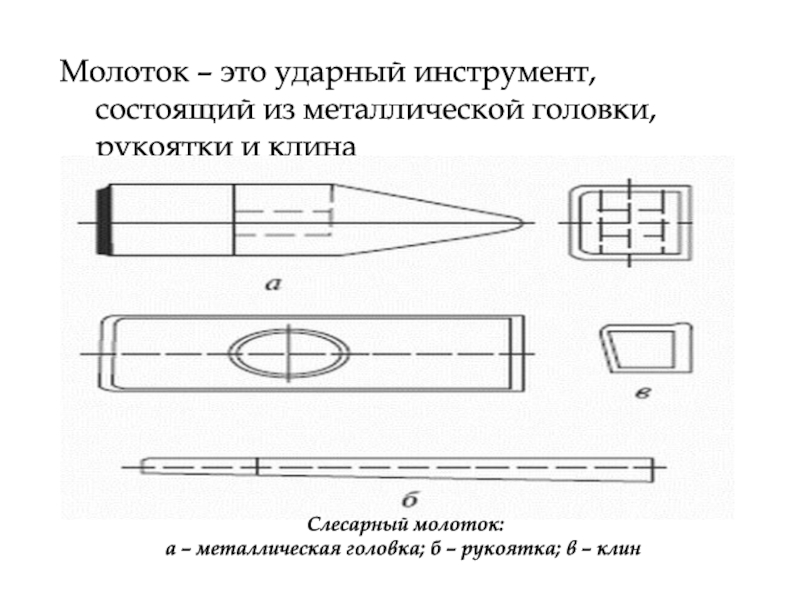

Слайд 18Молоток – это ударный инструмент, состоящий из металлической головки, рукоятки
и клина
Слесарный молоток:
а – металлическая головка; б – рукоятка;
в – клин
Слайд 19Правка листового металла
Приемы правки листового металла:
а – при деформированной
середине листа;
б – при деформированных краях листа;
в –
с использованием деревянной гладилки; г – с использованием металлической гладилки.
Слайд 20Правка закаленного металла (рихтовка)
Правка закаленного металла (рихтовка):
а –
полос;
б, в – угольников.
Слайд 21Гибка металла
Гибкой называется операция, в результате которой заготовка принимает требуемую
форму и размеры за счет растяжения наружных слоев металла и
сжатия внутренних.

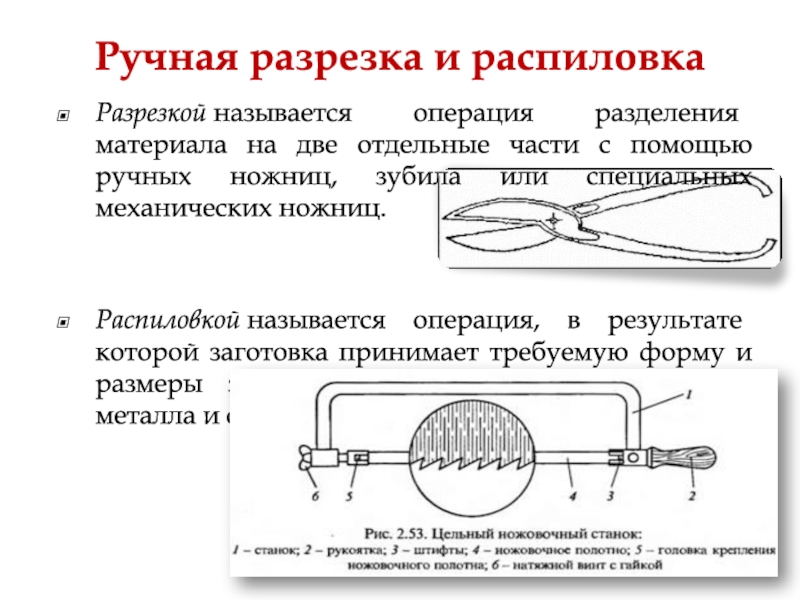

Слайд 24Ручная разрезка и распиловка
Разрезкой называется операция разделения материала на две отдельные
части с помощью ручных ножниц, зубила или специальных механических ножниц.
Распиловкой называется
операция, в результате которой заготовка принимает требуемую форму и размеры за счет растяжения наружных слоев металла и сжатия внутренних.
Слайд 25Труборез
Труборез – это инструмент для разрезания труб.
В труборезе роль режущей части
выполняет ролик с заточенными кромками.

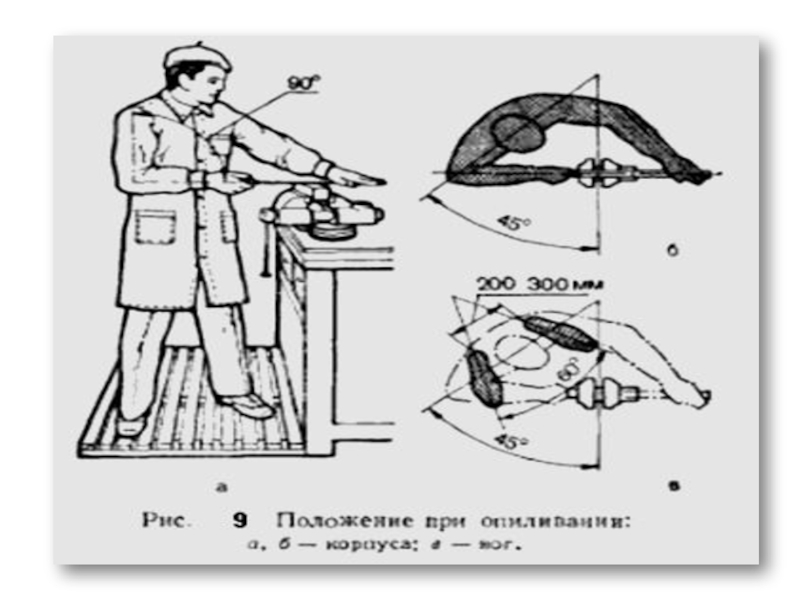

Слайд 26Опиливание металла
Опиливанием называется способ резания, при котором осуществляется снятие слоя
материала с поверхности заготовки с помощью напильника.
Опиливанием придают детали требуемую
форму и размеры, производят пригонку деталей друг к другу при сборке.

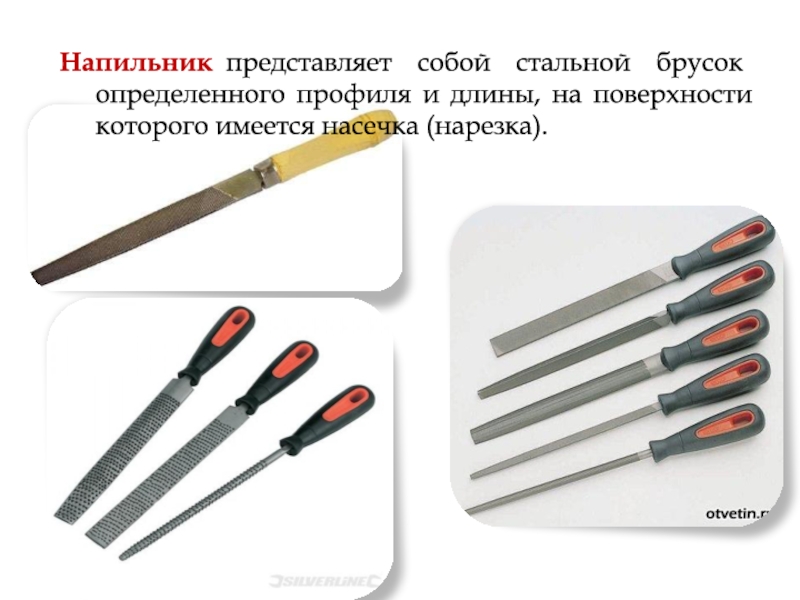

Слайд 27Напильник представляет собой стальной брусок определенного профиля и длины, на поверхности
которого имеется насечка (нарезка).

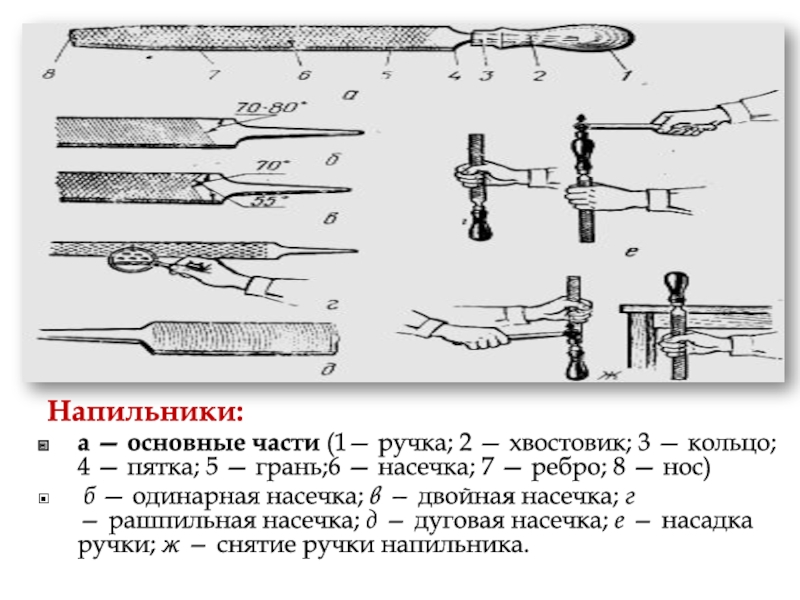

Слайд 28 Напильники:
а — основные части (1— ручка; 2 — хвостовик; 3 —
кольцо; 4 — пятка; 5 — грань;6 — насечка; 7
— ребро; 8 — нос)б — одинарная насечка; в — двойная насечка; г — рашпильная насечка; д — дуговая насечка; е — насадка ручки; ж — снятие ручки напильника.
Слайд 29Напильники с одинарной насечкой применяют при опиливании мягких металлов.
Напильники с двойной
насечкой применяют при опиливании стали, чугуна и других твердых материалов.
Напильниками с
рашпильной насечкой обрабатывают очень мягкие металлы и неметаллические материалы.
Слайд 30По назначению напильники делят на следующие группы:
Общего назначения
Специального назначения
Надфили
Рашпили
Машинные напильники.
Слайд 31Формы сечений напильников:
а и б — плоские; в — квадратный; г — трехгранные; д — круглые; е — полукруглый; ж — ромбический; з
— ножовочные.

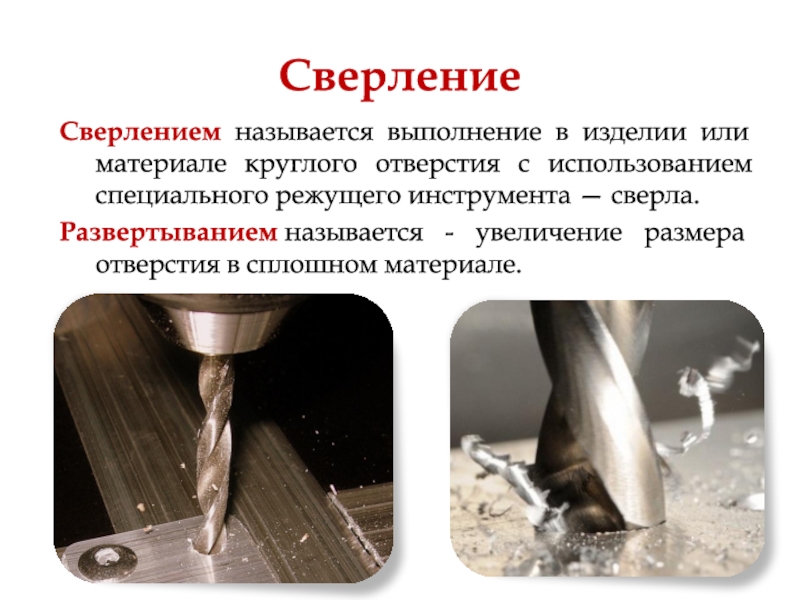

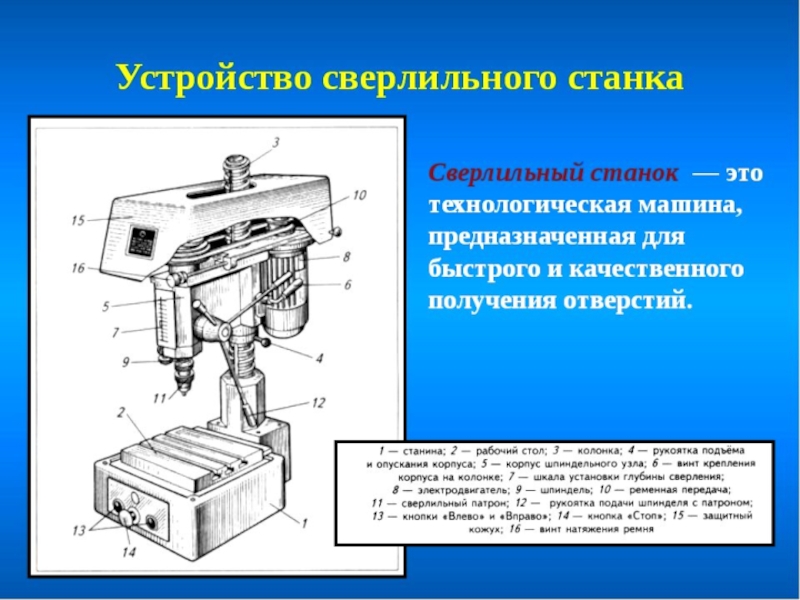

Слайд 33Сверление
Сверлением называется выполнение в изделии или материале круглого отверстия с
использованием специального режущего инструмента — сверла.
Развертыванием называется - увеличение размера отверстия
в сплошном материале.
Слайд 34Свёрла
Сверло́ — режущий инструмент с вращательным движением резания и осевым
движением подачи, предназначенный для выполнения отверстий в сплошном слое материала.

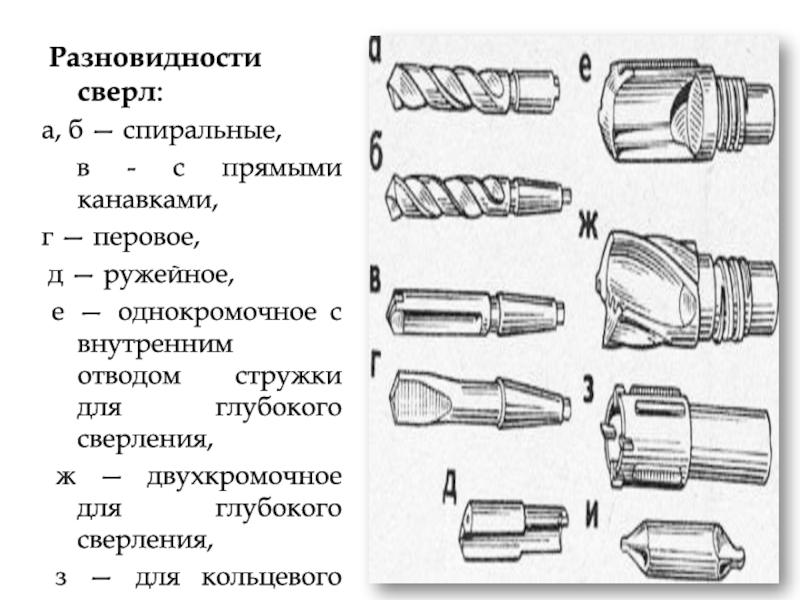

Слайд 35 Разновидности сверл:
а, б — спиральные,
в - с
прямыми канавками,
г — перовое,
д — ружейное,
е —
однокромочное с внутренним отводом стружки для глубокого сверления,ж — двухкромочное для глубокого сверления,
з — для кольцевого сверления, и — центровочное
Слайд 36Сверла изготовляют из инструментальной углеродистой стали У10А, У12А, легированной 9ХС
или из быстрорежущей стали Р18, Р9.
Слайд 37Зенкование. это процесс обработки специальным инструментом цилиндрических и конических углублений
и фасок отверстий под болты, винты и заклепок.
Зенковки имеют зубья на
торце и подразделяют на цилиндрические и конические и состоит: из рабочей части и хвостовика.
Слайд 41Изделия с винтовой поверхностью
крепежные изделия
специального
назначения
для передачи
движения
Слайд 43Элементы резьбы
Шаг резьбы - расстояние между вершинами или основаниями двух соседних
витков;
Глубина резьбы - расстояние от вершины резьбы до ее основания;
Угол профиля
резьбы - угол, заключенный между боковыми сторонами профиля в плоскости оси; Наружный диаметр - наибольший диаметр резьбы болта, измеряемый по вершине резьбы перпендикулярно к оси резьбы;
Внутренний диаметр - расстояние, равное диаметру цилиндра, на которой навернута нитка резьбы.

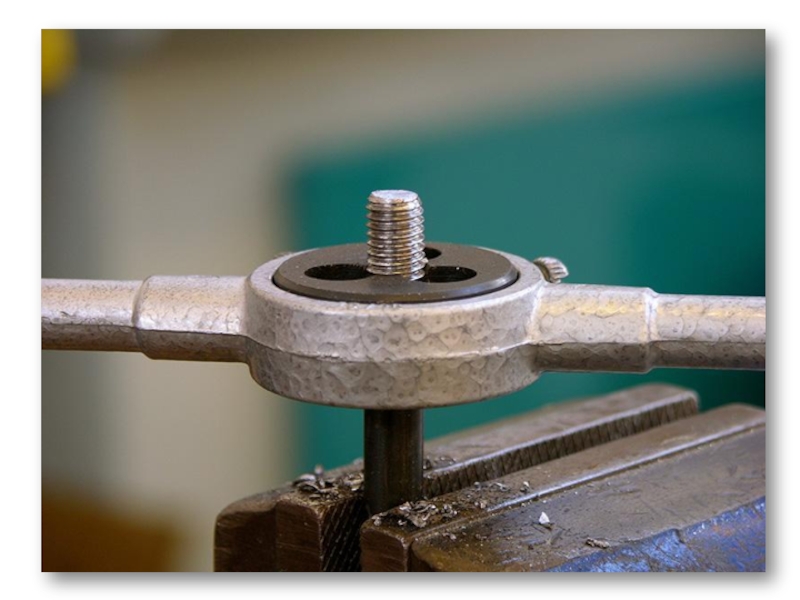

Слайд 44Нарезание резьбы
С помощью плашек нарезается резьба на болтах, шпильках и
подобных изделиях.
Плашка представляет собой закалённую гайку с прорезями образующими
режущие кромки и позволяющими отводить образовавшуюся в процессе нарезания резьбы стружку.

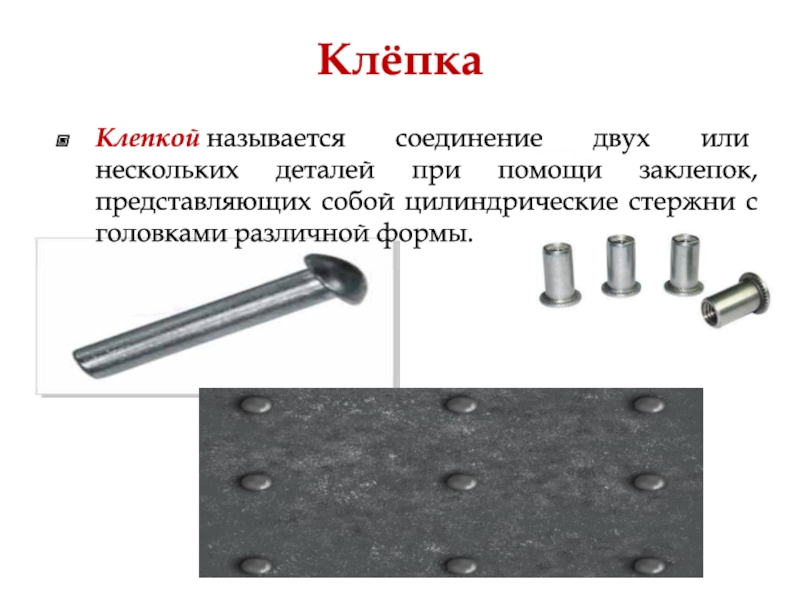

Слайд 46Клёпка
Клепкой называется соединение двух или нескольких деталей при помощи заклепок, представляющих
собой цилиндрические стержни с головками различной формы.
