Основы мрт Подготовила студентка 5 курса : Абдрахимова Я.Н. Челябинск, 2017
Содержание
- 1. Основы мрт Подготовила студентка 5 курса : Абдрахимова Я.Н. Челябинск, 2017
- 2. Способ получения томографических медицинских изображений для исследования внутренних органов и тканей с использованием явления ядерного магнитного резонанса.Магнитно- Резонансная Томография
- 3. 1946 гИСТОРИЯ
- 4. 1952 гОни были удостоены Нобелевской премии по физике
- 5. Год основания магнитно-резонансной томографии ?1973 г
- 6. «Создание изображения с помощью индуцированного локального взаимодействия; примеры на основе магнитного резонанса» Статья
- 7. Они были удостоены Нобелевской премии в 2003 году в
- 8. Слайд 8
- 9. Ричард Эрнст1991 г «За вклад в развитие методологии
- 10. Заслуживает внимания и тот факт, что уже
- 11. За рубежом первые томографы для изучения организма
- 12. Слайд 12
- 13. Слайд 13
- 14. Для выполнения магнитного резонанса необходимо однородное, постоянное
- 15. Сверхпроводящая системасоленоид
- 16. Слайд 16
- 17. Наиболее привычный для врачей и пациентов закрытый
- 18. Преимущества :-подходит людям с избыточной массой тела
- 19. Слайд 19
- 20. Слайд 20
- 21. Слайд 21
- 22. Слайд 22
- 23. Слайд 23
- 24. Не являются к противопоказаниям к МРТ:-Любые зубные протезы-внутриматочные контрацептивны-импланты( титановые штифты, тазоберенных суставов)-брекет-системы
- 25. Время релаксации –это время, за которое протоны
- 26. T1- взвешенные изображения формируются при относительно коротких
- 27. Т-1 взвешенные изображенияКороткое время повторения (300-600 мс)и
- 28. Слайд 28
- 29. Т2-взвешенные изображения, ткани с длинными значения TR
- 30. Слайд 30
- 31. Слайд 31
- 32. Слайд 32
- 33. Патологические процессы, как правило, увеличивают содержание воды
- 34. Слайд 34
- 35. Интересные факты об МРТ1. Индукция магнитного поля
- 36. 2.В разработке первого МРТ принимал участие Микаэль Нобель, правнук Альфреда Нобеля. Нобелевскую премию Нобелю не дали.
- 37. 3.В 2010 году в Швейцарии и США
- 38. Самый мощный коммерческий сканер МРТ в мире
- 39. Магнитное поле характеризуется индукцией магнитного поля, единицей
- 40. Спасибо за внимание!
- 41. Скачать презентанцию
Способ получения томографических медицинских изображений для исследования внутренних органов и тканей с использованием явления ядерного магнитного резонанса.Магнитно- Резонансная Томография
Слайды и текст этой презентации
Слайд 2Способ получения томографических медицинских изображений для исследования внутренних органов и тканей с
использованием явления ядерного магнитного резонанса.
Слайд 41952 г
Они были удостоены Нобелевской премии по физике
«за развитие новых
методов для точных ядерных магнитных измерений и связанные с этим
открытия».
Слайд 6«Создание изображения с помощью индуцированного локального взаимодействия; примеры на основе
магнитного резонанса»
Статья
Слайд 7Они были удостоены Нобелевской премии в 2003 году в области физиологии и
медицины за решающий вклад в изобретение и развитие метода магнитной
резонансной томографии.2003 г
Слайд 9Ричард Эрнст
1991 г
«За вклад в развитие методологии спектроскопии ядерного магнитного
резонанса (ЯМР) высокого разрешения».
предложил магнитно-резонансную томографию с использованием фазового и
частотного кодирования, метод, который используется в МРТ в настоящее время. В 1980 году Эдельштейн с сотрудниками, используя этот метод, продемонстрировали отображение человеческого тела. Для получения одного изображения требовалось приблизительно 5 минут.К 1986 году время отображения было снижено до 5 секунд без какой-либо значимой потери качества. В том же году был создан ЯМР-микроскоп, который позволял добиваться разрешения 10 mм на образцах размером в 1 см.

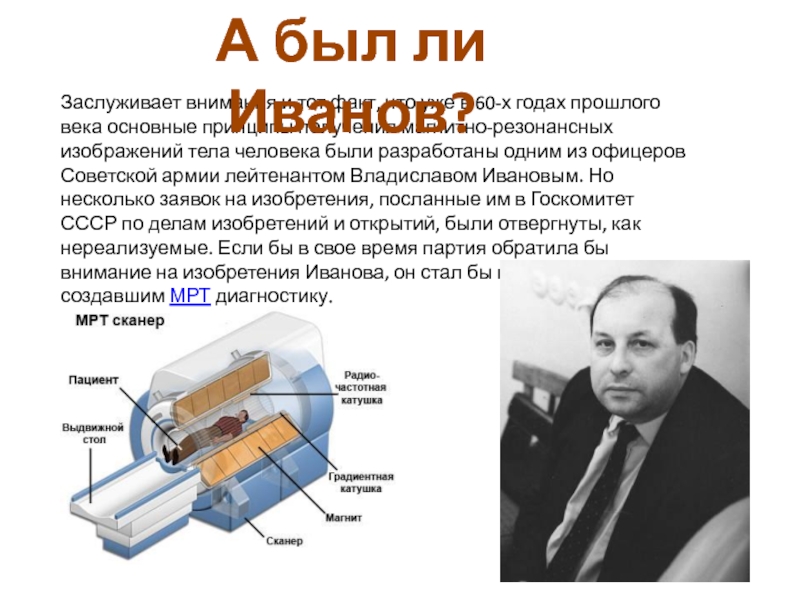

Слайд 10Заслуживает внимания и тот факт, что уже в 60-х годах
прошлого века основные принципы получения магнитно-резонансных изображений тела человека были
разработаны одним из офицеров Советской армии лейтенантом Владиславом Ивановым. Но несколько заявок на изобретения, посланные им в Госкомитет СССР по делам изобретений и открытий, были отвергнуты, как нереализуемые. Если бы в свое время партия обратила бы внимание на изобретения Иванова, он стал бы первым человеком, создавшим МРТ диагностику.А был ли Иванов?

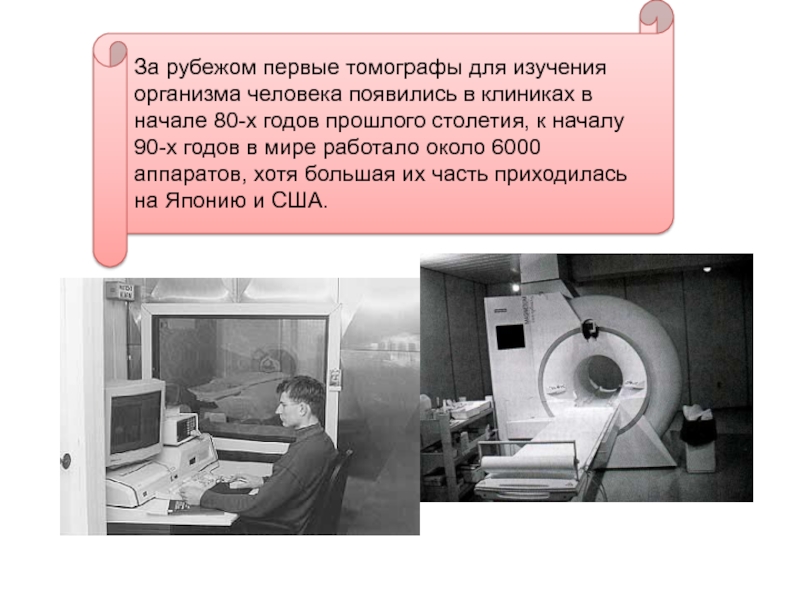

Слайд 11За рубежом первые томографы для изучения организма человека появились в
клиниках в начале 80-х годов прошлого столетия, к началу 90-х
годов в мире работало около 6000 аппаратов, хотя большая их часть приходилась на Японию и США.

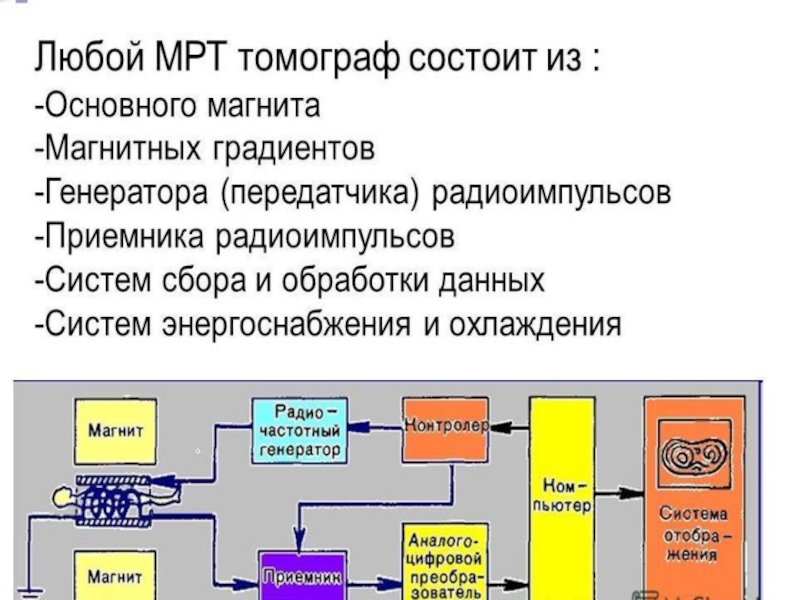

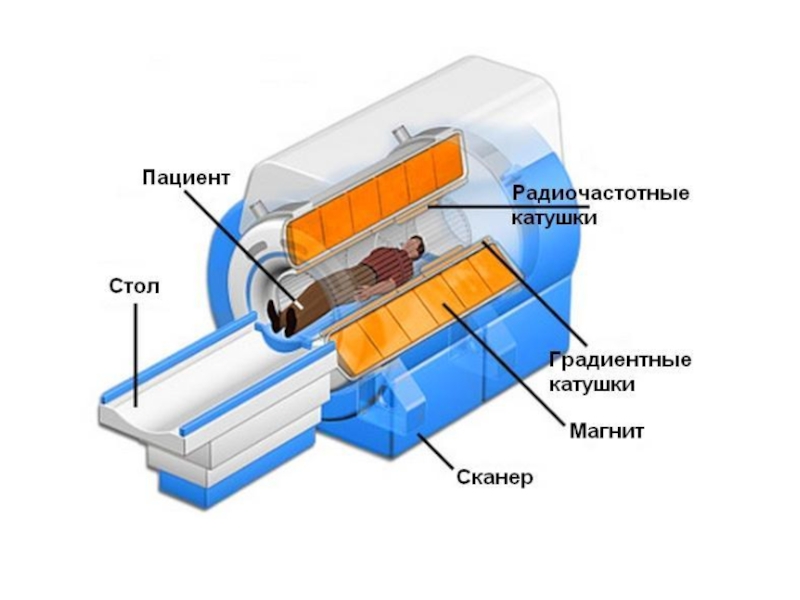

Слайд 14Для выполнения магнитного резонанса необходимо однородное, постоянное и стабильное магнитное
поле. Величина напряженности поля измеряется в Теслах и является основной
характеристикой мощности прибора, т.е. от нее зависит качество и скорость получения изображения. В соответствии с этим МРТ аппараты делятся на основные группы:ультранизкие (напряженностью ниже 0,1 Тл)
-низкопольные (0,1-0,5 Тл);
-среднепольные ( от 0,5 до 1 Тл);
-высокопольные (от 1 до 2 Тл);
-сверхвысокопольные (напряженностью свыше 2 Тл).
Сам магнит в аппарате может быть постоянным, сверхпроводящим электрическим или резистивным электрическим.
МАГНИТ
Слайд 17Наиболее привычный для врачей и пациентов закрытый аппарат МРТ.
Трубообразная камера
длиной 2 м и диаметром 60 см.
-большая мощность(1-1,5 Тл)
Не подходит
определенной категории пациентов :С ожирением( не помещаются или плохо помещаются в камеру)
-с клаустрофобией
страдающими сильными болями, не позволяющими долго не двигаться
С переломами конечностей:загипсованная конечность в вынужденном положении
не помещается в камеру
-маленьких детей (бояться находиться в замкнутом пространстве без родителей)
Закрытый аппарат МРТ

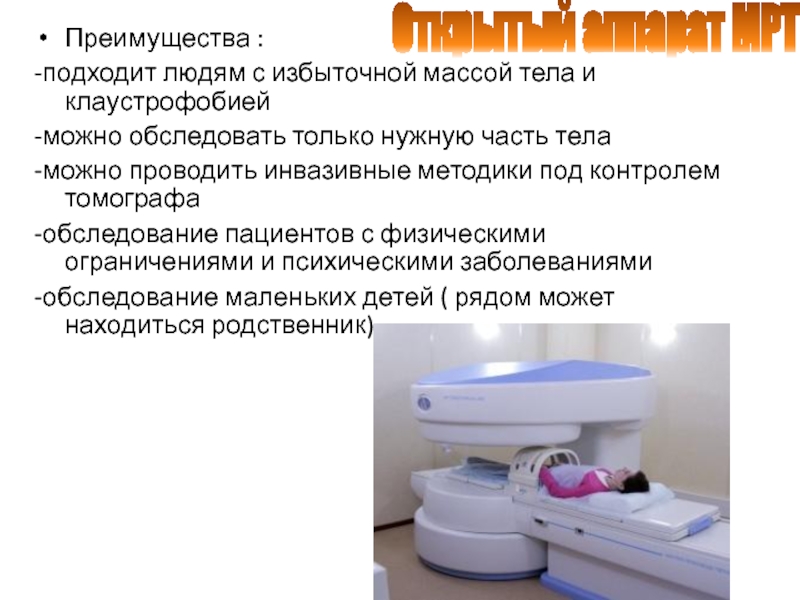

Слайд 18Преимущества :
-подходит людям с избыточной массой тела и клаустрофобией
-можно обследовать
только нужную часть тела
-можно проводить инвазивные методики под контролем томографа
-обследование
пациентов с физическими ограничениями и психическими заболеваниями-обследование маленьких детей ( рядом может находиться родственник).
Открытый аппарат МРТ

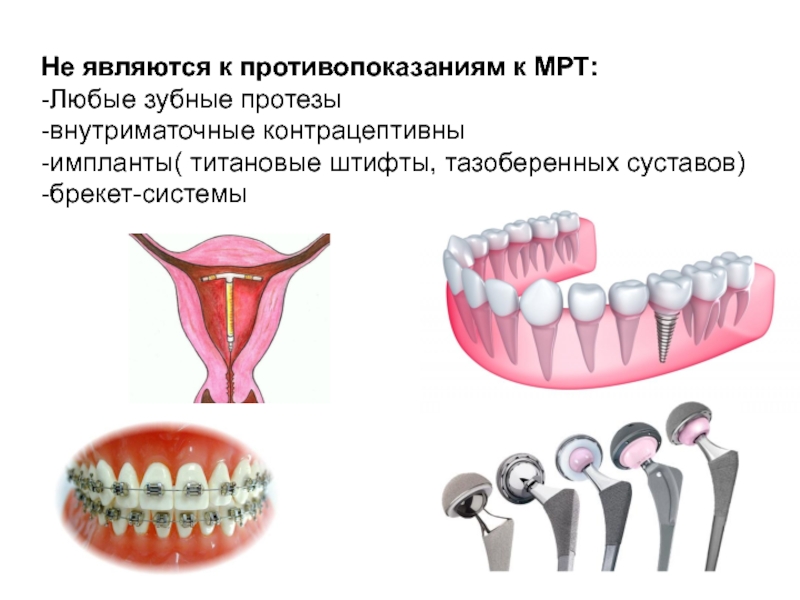

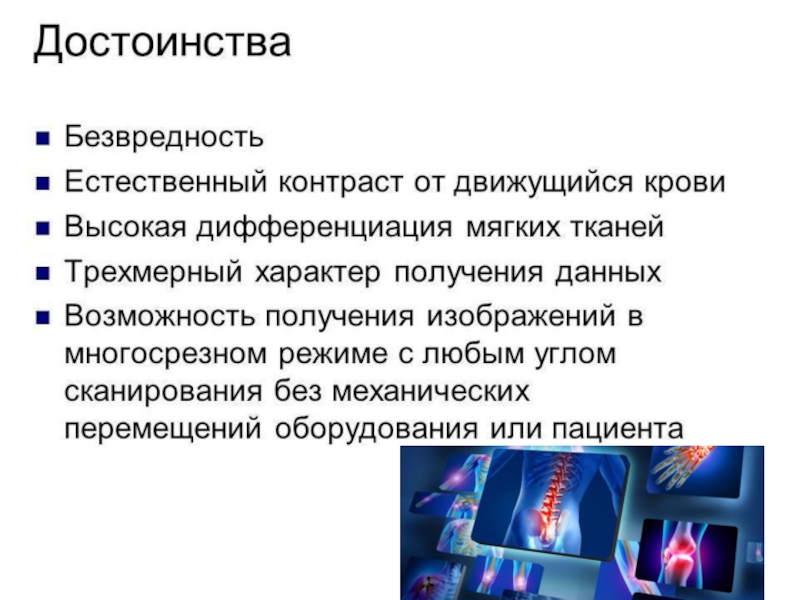

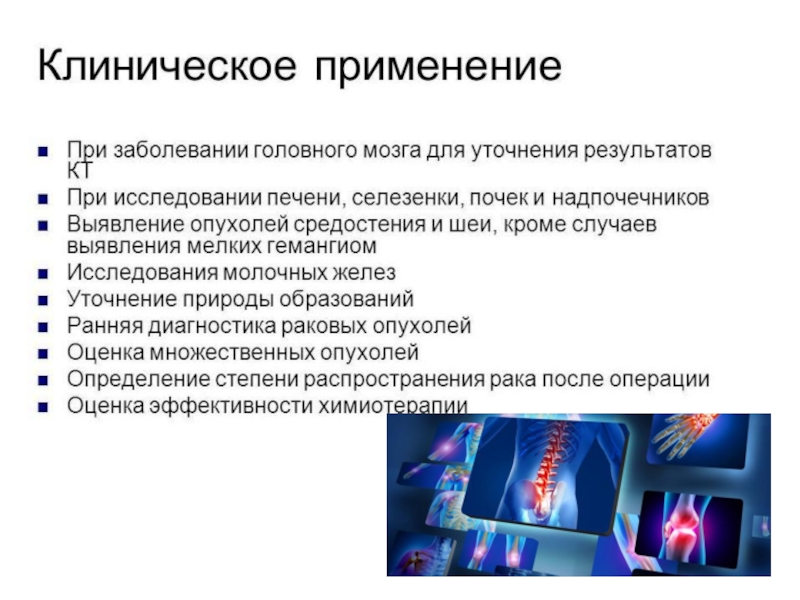

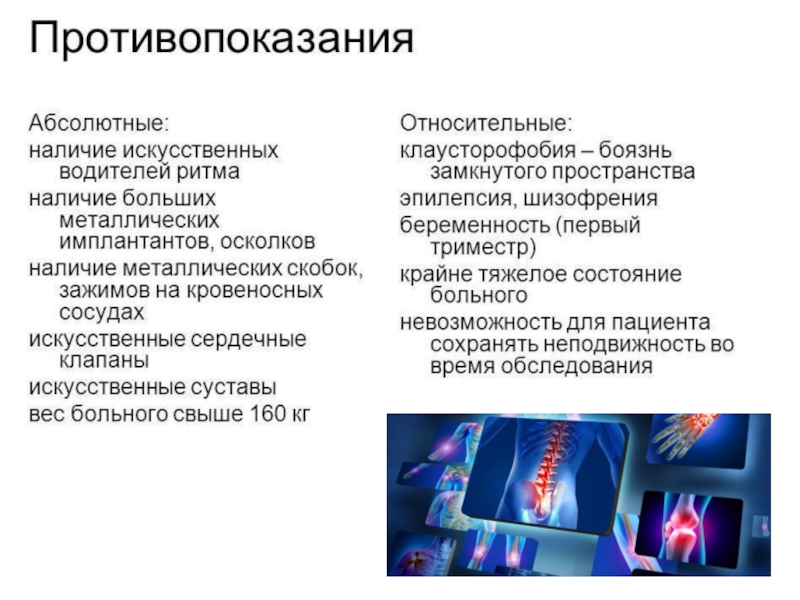

Слайд 24Не являются к противопоказаниям к МРТ:
-Любые зубные протезы
-внутриматочные контрацептивны
-импланты( титановые
штифты, тазоберенных суставов)
-брекет-системы

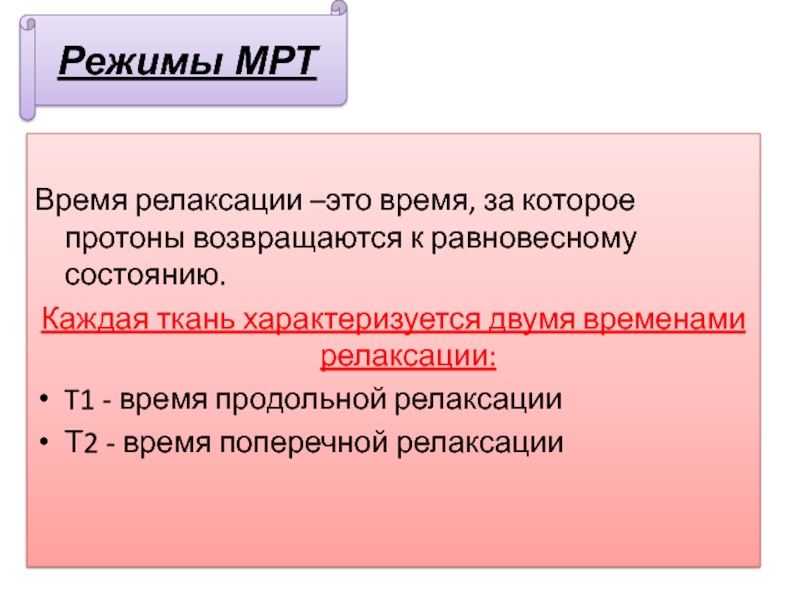

Слайд 25
Время релаксации –это время, за которое протоны возвращаются к равновесному
состоянию.
Каждая ткань характеризуется двумя временами релаксации:
T1 - время продольной релаксации
Т2 - время поперечной релаксации
Режимы МРТ

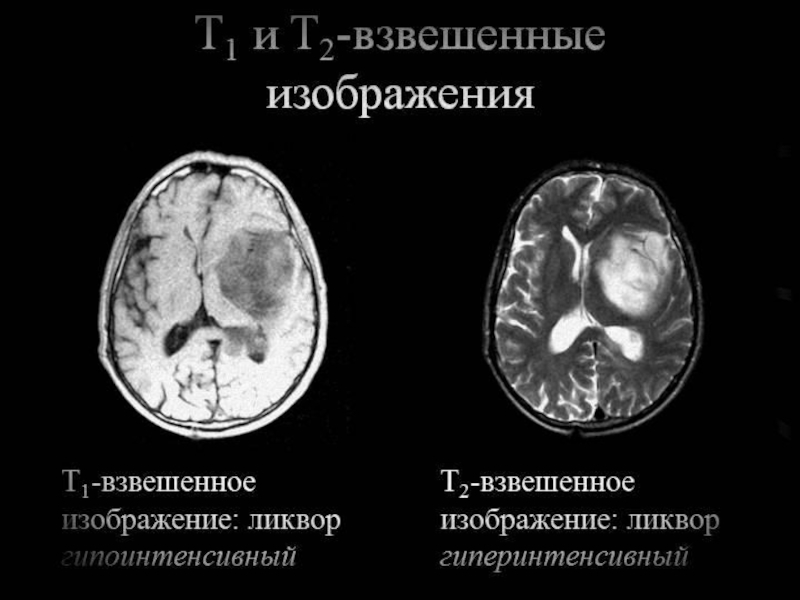

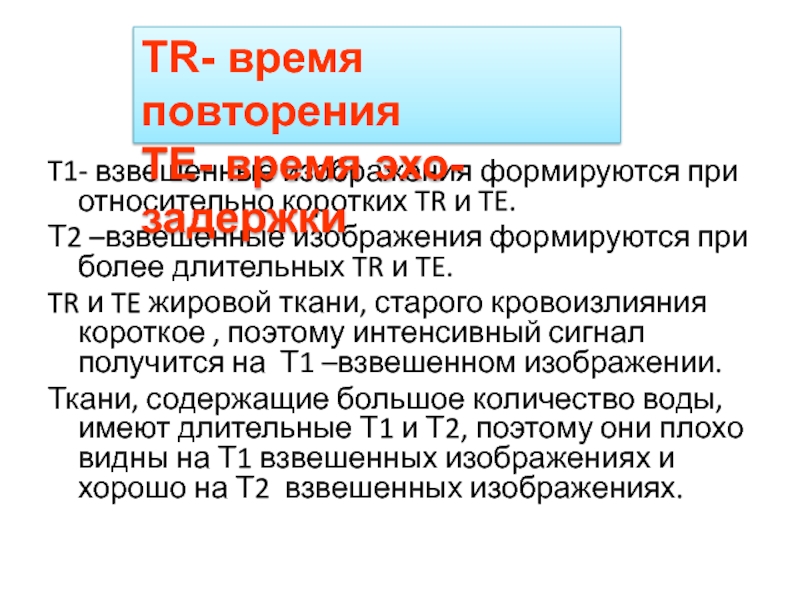

Слайд 26T1- взвешенные изображения формируются при относительно коротких TR и TE.
Т2
–взвешенные изображения формируются при более длительных TR и TE.
TR и
TE жировой ткани, старого кровоизлияния короткое , поэтому интенсивный сигнал получится на Т1 –взвешенном изображении.Ткани, содержащие большое количество воды, имеют длительные Т1 и Т2, поэтому они плохо видны на Т1 взвешенных изображениях и хорошо на Т2 взвешенных изображениях.
TR- время повторения
TE- время эхо-задержки
Слайд 27Т-1 взвешенные изображения
Короткое время повторения (300-600 мс)и короткая эхо-задержка(10-15 мс).
Км-темный
Мышцы
–серые
Кровь- темная
Белое вещество-светлое
Серое вещество –серое
Жидкости –темные
Жир-яркий
Воздух темный

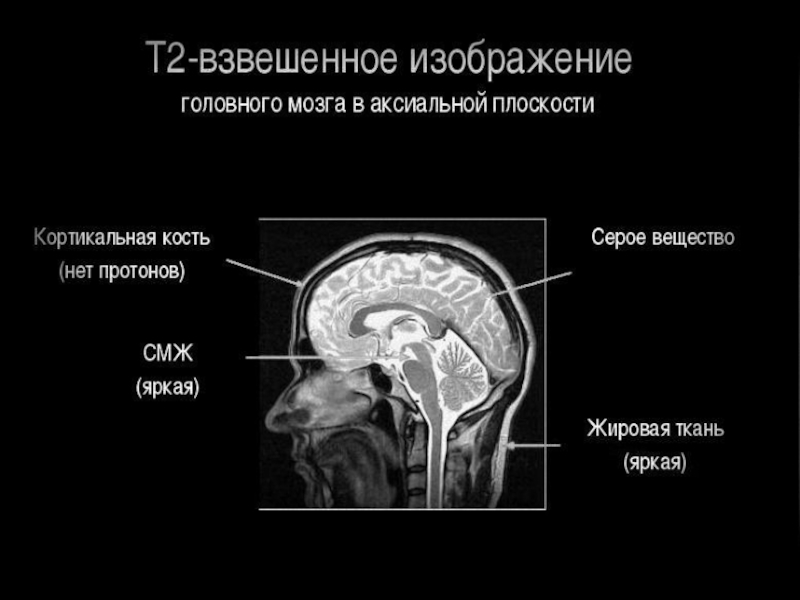

Слайд 29Т2-взвешенные изображения, ткани с длинными значения TR и TE выглядят
яркими. (длинное время повторения- 2000-6000 мс и длинной эхо-задержки 100-150
мс).Ткани и их вид на Т2 – взвешенных изображениях:
КМ- яркий
Мышцы- серые (темнее, чем на Т1 взв. изображениях)
Жир: яркий (темнее, чем на Т1 в. изображениях)
Белое вещество- темно-серое
Кровь- темная
Кости -темные
Воздух-темный
Жидкости - яркие.
Т-2 взвешенные изображения

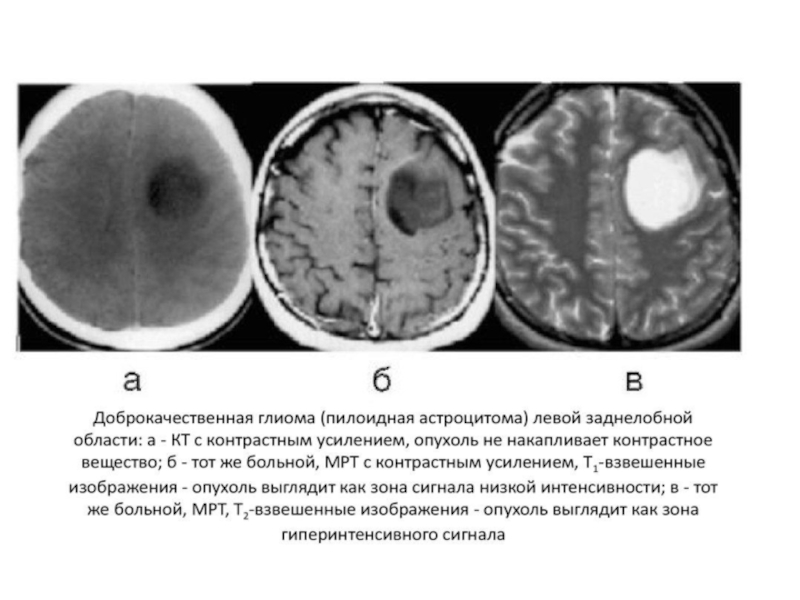

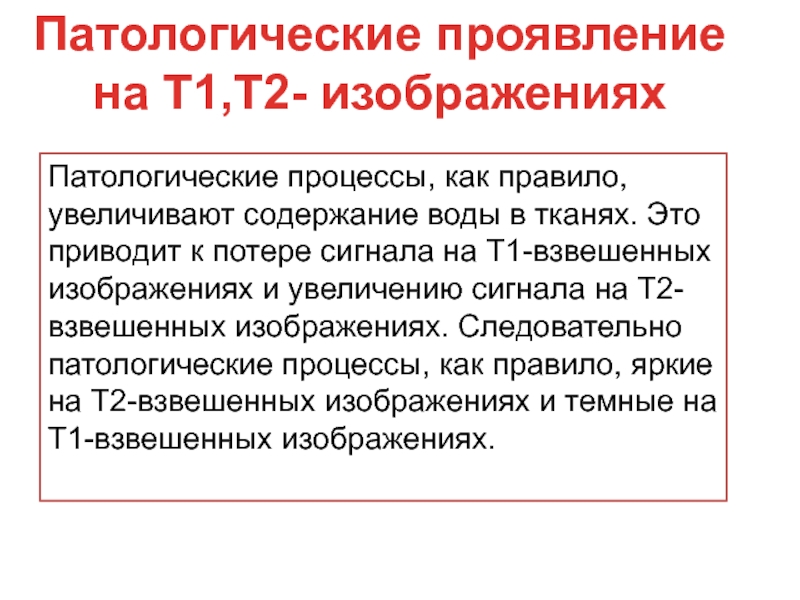

Слайд 33Патологические процессы, как правило, увеличивают содержание воды в тканях. Это
приводит к потере сигнала на Т1-взвешенных изображениях и увеличению сигнала
на Т2-взвешенных изображениях. Следовательно патологические процессы, как правило, яркие на T2-взвешенных изображениях и темные на Т1-взвешенных изображениях.Патологические проявление на Т1,Т2- изображениях
Слайд 35Интересные факты об МРТ
1. Индукция магнитного поля Земли 0, 00005
Тесла.
Таким образом, мощный томограф с индукцией магнитного поля в
5 Тесла имеет поле с индукцией в сто тысяч раз больше магнитного поля всей планеты.
Слайд 36 2.В разработке первого МРТ принимал участие Микаэль Нобель, правнук Альфреда
Нобеля. Нобелевскую премию Нобелю не дали.

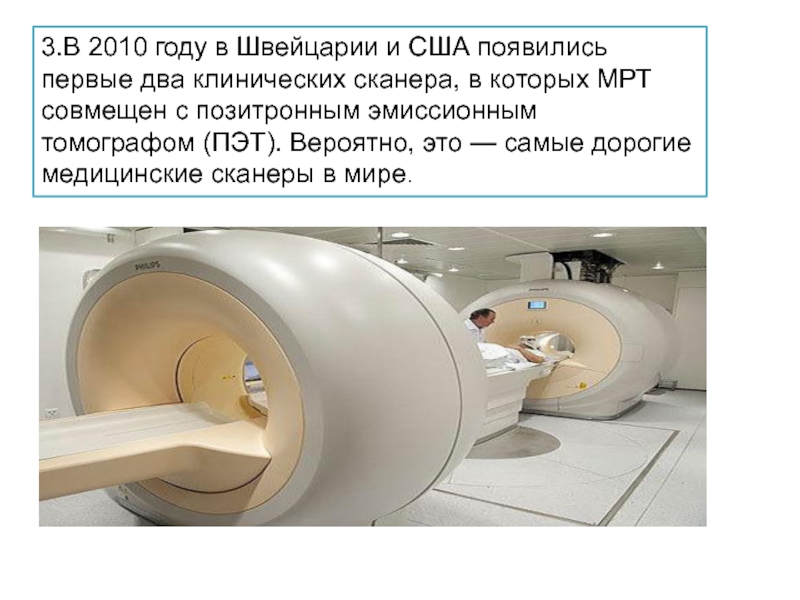

Слайд 373.В 2010 году в Швейцарии и США появились первые два
клинических сканера, в которых МРТ совмещен с позитронным эмиссионным томографом
(ПЭТ). Вероятно, это — самые дорогие медицинские сканеры в мире.
Слайд 38Самый мощный коммерческий сканер МРТ в мире имеет индукцию магнитного
поля в 7 Тесла. Однако разрабатывается огромный исследовательский прибор INUMAC,
индукция магнитного поля которого составит 11,7 Тесла.
Слайд 39Магнитное поле характеризуется индукцией магнитного поля, единицей измерения является Тл
(тесла) по имени сербского учёного Николы Теслы.
